人工挖孔桩质量控制QC
1、根据混凝土灌注桩验收标准，对6#楼的部分桩进行质量检查，统计如下：
序号
检查项目
允许偏差mm
检查点数
合格点数
合格率
1
桩体质量检验
达到设计要求
90
8５
９4%
2
桩位
±50mm
9０
80
88%
3
桩径
±５0mm
９０
８２
91％
4
钢筋笼安装深度
达到设计要求
９0
９0
10０%
５
桩顶标高
达到设计要求
９0
85
９4%
从以上统计结果可以看出主要存在的问题：
人工挖孔桩施工质量缺陷频率统计表
序号
项目
缺陷点
累计数
累积频率％
1
桩径
8
8
35％
2
桩顶标高
5
1３
5７%
3
钢筋笼安装深度
0
13
57%
４
桩位
10
23
１00%
5
合计
23
2、原因分析:
由质量缺陷频率统计表看出:影响人工挖孔桩质量的关键在桩径和桩位两方面。
QC从人员、材料、机具、环境、施工工艺等方面对影响桩径及桩位的因素进行分析;
3、要因确认：
序号
影响因素
确认方法
确认情况
是否要因
确认人员
1
不严格按照质量技术交底施工
现
场
确
认
未按施工质量技术交底进行施工
是
2
吊线不准,吊头碰撞模板
吊线不准，使桩径出现误差
是
３
工人技术差，相互间配合不好
相互配合不好
否
４
标高控制不准确
标高需要严格按照水准仪确认是5模板陈旧,形大更换模板，保证施工质量
八、QC遗留问题及今后打算
尽管实施QC活动取得了效果，但依然存在问题，因此在以后的工作中，继续以施工方案指导施工,以全面管理要质量，不断提高管理人员和施工人员的业务水平和管理水平,减少材料浪费和质量返工,总结先进施工经验，使管理更上一层楼。
钢筋笼安装深度达到设计要求
桩身质量符合要求
2、可行性研究
2.1 项目部有健全的质量保证体系,管理人员现场管理经验丰富,责任心强，富有团队精神。
2.２ 各级领导对项目部工作十分重视,对QC工作给予大力支持。
2.3 选用合格的材料供应商,对进场材料进行见证取样，保证桩基使用材料质量符合要求。
２.４ 桩基由具有多年施工经验的施工队负责，完全胜任本工程的桩基施工。
是
6
自检深度不够
加强现场自检
否
７
施工作业凭经验
要严格按照操作规程施工
否
４、制定对策
序号
要因
对策
目标
措施
地点
完成时间
负责人
１
不严格按照质量技术交底施工
对工人进行教育，要求严格按照技术交底作业
提高工人的责任心
落实奖罚措施,落实责任人
办
公
室
2
吊线不准，吊头碰撞模板
加强岗位培训，提高技术水平
保证模板的安装尺寸和垂直度
质量管理人员跟踪监督
办
公
室
3
标高控制不准确
标高需要严格按照水准仪确认
标高控制达到设计要求
标高严格按照水准仪进行测量控制
办
公
室
４
模板陈旧，变形大
更换模板，保证施工质量
使桩径达到设计要求
落实新模板
办
公
室
5、对策实施
根据制定的对策，QＣ相关人员召开会议，落实制定了切实的落实方案:
5.1 对工人进行培训教育,讲述质量控制的重要性,班组进场前，严格进行技术交底；
二、QC人员概况：
小组名称
ＸXXX
小组类型
管理
组建时间
XＸXX
小组课题
人工挖孔桩施工质量控制
序 号
姓名
性别
职称
职务
ＱC职务
组内分工
1
XXX
男
高工
项目经理
组长
全面负责
2
XＸX
男
高工
技术经理
副组长
技术负责
3
XXX
男
助工
质检员
组员
现场质检
三、ＱC选题理由:
１、该工程是我公司创优项目之一，严格控制施工质量是确保工程创优的重要条件；公司领导非常重视,对QC小组成员进行了严格审批,并对QC小组给予人力、物力、财力方面的大力支持；
七、ＱC巩固措施及标准化
1、严格执行奖罚制度,按公司程序文件的要求，做好项目管理的每一项工作,特别是质量管理工作。
２、继续执行QC，使之规范化，制度化，科学化。强化现场管理,坚持重要工序旁站监督，将工程质量稳定到一个较高的水平。
3、各工序施工前对工人进行技术交底，制定岗位责任制，各负其责。
4、定期召开经验总结会，罚劣奖优,提高整体质量意识。
2、根据揭露的岩土工程性质评估,本地块基础桩型选用人工挖孔灌注桩为端承桩,以中风化泥岩作为桩端持力层，泥岩天然强度fr=XXMpa，设计桩数约9７２，桩径为XXX㎜,桩长约XX～ＸX米。
3、人工挖孔桩在施工中虽然广泛应用，但由于本工程地质条件,易出现裂桩、偏桩等问题，为有效的减少和避免这些质量缺陷，通过QＣ,探索和总结人工挖孔桩在施工工艺标准的应用，并积累更加完善的经验。因此采用人工挖孔灌注桩质量控制。
四、QC目标及可行性研究：
根据《建筑地基基础工程施工质量验收规范》(GB502０0-200２),《建筑桩基施工技术规范》(JGＪ94-9４）,《建筑桩基检测技术规范》（ＪGJ106－2003）
1、目标值
目标值
单桩承载力达到设计要求
桩位偏差﹤５０mm
桩径偏差﹤50mm
桩顶标高符合设计要求
桩垂直度﹤0.5%
５．2加强工人的岗位培训,切实提高工人的操作技术水平;
5.3 质量员现场监督标高控制，严格要求使用水准仪进行测量；
5.4 更换新模板，对陈旧的模板弃用，清理出现场。
６、有效性检查
经过QC一系列措施的实施,人工挖孔桩施工质量明显提高,合格率明显提升。
六、QC实施效果
实施QC以后,人工挖孔桩的主控项目和一般项目都满足设计要求；同时，减少了质量问题造成的返工，加快了施工进度;也直接的的提高了工人的操作技术水平。
人工挖孔桩质量控制QC
———————————————————————————————— 作者:
———————————————————————————————— 日期:
人工挖孔桩QＣ总结
一、工程概况:
本工程位于黑龙江省佳木斯市建三江管局洪河农场，占地面积XXX平方米,呈“L”型，东临XXX，北临XXＸ,规划总建筑面积为XXX平方米,其中地上面积为XXX平方米，底下面积为XXX平方米,本工程为高、低层住宅及幼儿园,包括高层地下室（地下1层基坑底标高为XXＸ米局部２层基坑底标高为２2.900米),低层地下室(地下1层），地上XX栋26~3０层住宅、XX栋3层联排别墅，X栋３层幼儿园，X栋配电房。建筑最大高度为ＸX米，结构形式为框架剪力墙结构,标准层高度为3m。本工程±０.00０相对的绝对标高见总图。工程桩采用人工挖孔桩。本工程项目建设单位为东莞市德厦碧桂园房地产开发有限公司,设计单位为广东博意建筑设计院有限公司,地质勘察单位建材广州地质工程勘察院,监理单位为北京中协成建设监理有限公司。

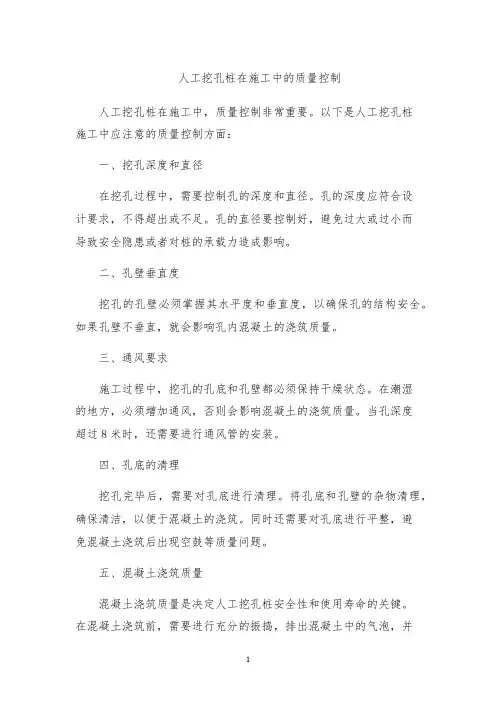

人工挖孔桩在施工中的质量控制
人工挖孔桩在施工中的质量控制人工挖孔桩在施工中，质量控制非常重要。
以下是人工挖孔桩施工中应注意的质量控制方面：一、挖孔深度和直径在挖孔过程中，需要控制孔的深度和直径。
孔的深度应符合设计要求，不得超出或不足。
孔的直径要控制好，避免过大或过小而导致安全隐患或者对桩的承载力造成影响。
二、孔壁垂直度挖孔的孔壁必须掌握其水平度和垂直度，以确保孔的结构安全。
如果孔壁不垂直，就会影响孔内混凝土的浇筑质量。
三、通风要求施工过程中，挖孔的孔底和孔壁都必须保持干燥状态。
在潮湿的地方，必须增加通风，否则会影响混凝土的浇筑质量。
当孔深度超过8米时，还需要进行通风管的安装。
四、孔底的清理挖孔完毕后，需要对孔底进行清理。
将孔底和孔壁的杂物清理，确保清洁，以便于混凝土的浇筑。
同时还需要对孔底进行平整，避免混凝土浇筑后出现空鼓等质量问题。
五、混凝土浇筑质量混凝土浇筑质量是决定人工挖孔桩安全性和使用寿命的关键。
在混凝土浇筑前，需要进行充分的振捣，排出混凝土中的气泡，并确保混凝土充满整个孔道。
同时，还需要进行混凝土强度检测，以确保混凝土的强度符合设计要求。
六、吊装和安装注意事项在人工挖孔桩的吊装和安装过程中，需要注意吊装和安装的重量和高度等因素。
在安装前，需要对桩的长度和直径进行检测，以确保符合设计要求。
在安装时，还需要对桩的垂直度进行控制，以确保桩的稳定性和使用寿命。
人工挖孔桩在施工中的质量控制非常重要，需要在每一个环节都加以控制。
只有确保每一个环节质量的可控性，才能保证人工挖孔桩的质量和安全性。

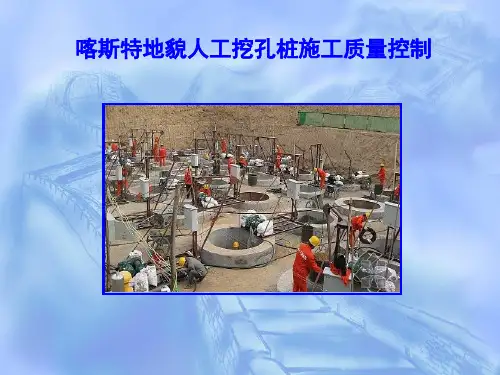

QC喀斯特地貌人工挖孔桩施工质量控制
序号
1 2 3
类似工程单桩承载力统计表
工程名称
最小值
承载力（KPa）
最大值
平均值
某单层厂房工程
10200
11500
某住宅楼工程
11000
11600
11100
某教学楼工程
10500
11800
性分析
②针对喀斯特地貌溶洞地质条件下人工挖孔桩影响施工质量的 因素，小组成员采用“问卷调查”的方式进行调查，再结合现状 症结一共收集到90条信息，并进行分类、统计整理成统计表：
Company Logo
五、目标可行性分析
频数（条）
累计频率（%）
N=90 90
70 80
70 60 50
77.78%
88.89%
94.44%
97.78%
100% 80% 60%
40
30
20
10 5
10
3
0
成孔控制
桩身砼浇注 钢筋笼不
桩径偏差
不当
不当
符合要求
●淤泥土质易塌孔 ●溶洞位置判断不准确
法
环
测
成 孔 控 制 不 当
Company Logo
六、 原因分析及要因确认
6.2 要因确认
末端因素一：溶洞位置判断不准确
验证时间 2021.9.26 验证方法 现场验证
确认人
验证情 况
地质报告表述不全，地质复杂，地下溶洞位 置和深度、方向都无法准确判断，在施工过程 中应重点控制。
喀斯特地貌人工挖孔桩施工质量控制
喀斯特地貌：具有溶蚀力的水对可溶性岩石进 行溶蚀等作用所形成的地表和地下形态的总称。
目目 录录
人工挖孔桩在施工中的质量控制范文（二篇）
人工挖孔桩在施工中的质量控制范文背景介绍：人工挖孔桩广泛应用于土木工程施工中，如建筑基础、桥梁、地下管道等。
为了确保人工挖孔桩的质量和安全性，施工过程中的质量控制是至关重要的。
本文将针对人工挖孔桩在施工中的质量控制进行详细阐述。
一、桩位布置1. 桩位具体位置应根据设计图纸要求进行布置，避免与周围结构物有冲突。
施工前应进行现场勘测，准确确定桩位的坐标和高程。
2. 桩位标志应清晰可见，标记要牢固耐久，并与设计图纸保持一致。
桩位标志应设置在桩位周围，并防止损坏。
3. 桩位布置时应注意地下设施的存在，如地下管道、电缆等，必要时应进行管线勘测，确保桩位的安全性。
二、土方开挖1. 土方开挖前，应根据设计要求进行标高标线的设置，确保挖掘的准确性和一致性。
2. 土方开挖应按照设计要求的尺寸进行，不得超挖或欠挖。
开挖底板应平整，无杂物和孔洞。
3. 开挖过程中应定期进行挖方测量，确保挖方量的准确性。
挖方测量应使用合格的测量设备，减少误差。
三、土方处理1. 开挖完成后，应对土方进行分类和处理。
可使用土方码放或运输至指定地点进行合理利用。
2. 土方应及时处理，避免因土方积存而产生的安全隐患和环境污染。
四、桩孔清理1. 桩孔开挖完毕后，应及时清理桩孔内的杂物、泥沙和水。
清理过程中，应保持桩孔壁的垂直度和平整度，确保施工质量。
2. 清理桩孔时，应使用适当的清洁工具和设备，如清洗车、高压水枪等，将桩孔内的杂物清除干净。
五、桩孔验收1. 桩孔开挖完成后，应进行桩孔的验收。
验收内容包括桩孔的尺寸、垂直度、平整度等。
2. 桩孔验收应由专业人员进行，确保验收结果的准确性和可靠性。
验收报告应及时编制，记录桩孔的具体情况和验收结果。
六、灌注浇筑1. 在灌注浇筑前，应按照设计要求准备好灌注材料和设备，确保施工顺利进行。
2. 灌注浇筑应按照设计要求的浇筑顺序进行，避免因操作不当造成桩身质量问题。
3. 灌注浇筑过程中应控制浇筑速度和水平度，保证灌注材料均匀分布，避免出现空洞和裂缝。
人工挖孔桩质量控制要点精选全文
可编辑修改精选全文完整版
人工挖孔桩质量控制要点
一、成孔质量控制
1、保证桩位定位准确，开孔准确, 孔位中心允许偏差为50mm。
2、成孔直径尺寸控制，按照设计要求进行成孔，允许偏差为±10mm。
3、成孔垂直度控制，允许倾斜度允许偏差为0.5%.
4、孔桩护壁钢筋混凝土质量控制，包括护壁钢筋品种、规格、直径、数量、间距、绑扎点等加以控制。
二、成桩质量控制
1、清孔质量控制：孔壁、孔底必须清理干净，孔底无浮渣，孔壁无松动，有地下水则要设泵坑排水。
2、钢筋笼制安质量控制：钢筋进场要验收，要有质保单，并要求作力学性能试验和焊接试验，有条件的监理单位应作平行试验，合格后才能启用。
钢筋笼制作必须在钢筋加工场进行加工，按照设计要求进行制作加工。
3、钢筋笼焊接质量控制：焊条要有质保单，型号要与钢筋的性能相适应；钢筋焊接严禁咬伤主筋。
4、砼拌合料质量控制：每盘砼的拌和时间不得少于90秒，开始搅拌时必须做一次坍落度检测，调整好流动性，且具有较好的粘聚性，灌注时作坍落度损失的观察，以指导砼配合比的调整，拌好的砼应立即使用，有离析现象严禁灌入桩孔。
5、砼浇灌质量控制：混凝土导管离孔底距离不大于0.5m；砼坍落度不宜过大，以5-8cm为宜，每50cm为一层及时振捣，砼灌注要保持连续。
三、桩身质量检验
小应变检测、钻芯检测、砼试块强度检验，单桩承载力检测，必须合格。
四、监理控制：
人工挖孔桩成孔，护壁施工，钢筋笼制作与吊装，混凝土灌注全过程实行旁站监理，加强过程控制，严格把关。
人工挖孔桩入岩、终孔必须由设计单位、地勘单位、工程技术部、监理单位、工程部、施工单位现场签字确认。
人工挖孔桩在施工中的质量控制模版(四篇)
人工挖孔桩在施工中的质量控制模版一、施工准备阶段1. 准备土方图纸和设计文件，熟悉土方图纸和设计文件要求。
2. 准备施工方案和组织设计，确定施工措施和主要施工工艺。
3. 准备施工机械和设备，包括挖孔机、取土机、输送机等。
4. 准备施工材料，包括砂、石、水泥、钢筋等。
5. 制定施工组织设计和质量控制计划，明确施工责任与权限。
二、施工前的质量控制1. 检查施工现场，并按照设计要求进行布置。
2. 检查挖孔设备和机械的运行状态，确保正常使用。
3. 检查施工材料的质量，包括砂、石、水泥、钢筋等。
4. 检查施工机械的日常维护情况，包括挖孔机、取土机、输送机等。
5. 检查施工人员的技术水平，确保施工操作符合规范要求。
6. 按照设计要求对土方进行勘查和试验，了解土方的物理力学性质。
7. 检查地质地貌情况，了解地下水位和土层分布情况。
三、挖孔桩施工过程的质量控制1. 挖孔前检查挖孔机的液压系统和电气系统，确保挖孔机正常运行。
2. 进行试孔，了解土体的性质、坚固程度和抗折能力。
3. 按照设计要求确定挖孔深度和直径，确保挖孔尺寸符合要求。
4. 挖孔过程中及时清理底部淤泥和杂物，保持孔壁洁净。
5. 挖孔机挖孔过程中的转速、进给速度和回转速度等参数应符合规范要求。
6. 吊装安装挖孔桩支架时，要检查支架的牢固性，确保施工安全。
7. 挖孔过程中及时测量挖孔深度和直径，确保挖孔尺寸的准确性。
四、灌注混凝土的质量控制1. 混凝土的配比要根据设计要求进行调整，确保混凝土的质量。
2. 在浇筑混凝土之前，要检查挖孔桩支架的牢固性和尺寸的准确性。
3. 在浇筑混凝土前进行试模试块试验，检查混凝土的流动性和坍落度。
4. 混凝土的浇筑要均匀、连续，保持一定的浇筑速度。
5. 在混凝土浇筑过程中，要注意振捣和充实混凝土，确保混凝土的密实性。
6. 浇筑混凝土后，要及时进行养护，确保混凝土的强度和耐久性。
7. 在养护期间进行取样试验，检查混凝土的抗压强度和抗折强度。
人工挖孔桩在施工中的质量控制模版
人工挖孔桩在施工中的质量控制模版人工挖孔桩在施工中的质量控制是确保项目顺利进行和保证工程质量的关键。
下面将详细介绍人工挖孔桩施工中的质量控制模板。
1.施工前的准备工作（1）编制详细的施工计划，并与相关人员进行沟通和协调。
（2）准备好所需的施工设备和工具，确保其正常运行。
（3）组织人员进行必要的技术培训和安全教育，提高施工人员的专业素质和安全意识。
2.挖孔桩施工过程中的质量控制（1）桩位布置：根据设计要求和设计图纸，进行桩位划定和布置，确保桩位的准确性和稳定性。
（2）基坑开挖：按照设计要求和施工规范进行基坑开挖，确保开挖面平整、垂直和稳定。
（3）挖孔施工：采用人工挖孔的方式进行施工，操作人员要熟悉施工操作规程，保证挖孔的垂直度和直径的精确度。
（4）孔底清理：在挖孔完成后，及时清理孔底的泥土和杂物，保证孔底的平整度和洁净度。
（5）灌注灌浆：在挖孔完成后，根据设计要求进行灌注灌浆工作，确保灌浆质量和孔隙度的控制。
（6）桩身验收：进行桩身的质量检查和验收，包括孔径、孔壁的坚实度和灌浆质量等。
3.施工后的质量检查与验收（1）对挖孔桩的外观进行检查，确保桩的表面平整、无明显缺陷和质量问题。
（2）使用合适的仪器进行桩身的质量检测，包括桩的直径、垂直度和灌浆密度等。
（3）检查桩与土壤之间的黏结情况，确保桩的稳定性和承载力。
（4）对灌浆的质量进行检查，包括灌浆的均匀性、密度和强度等。
4.质量问题的处理（1）如发现质量问题，及时进行整改或修复工作，确保问题得到及时解决。
（2）对质量问题的原因进行分析和评估，制定相应的预防和纠正措施，避免类似问题再次发生。
（3）及时与设计、监理等相关方沟通，汇报和解决质量问题。
5.安全措施的执行（1）施工过程中要严格遵守安全制度和操作规程，确保施工人员的人身安全。
（2）定期检查和维护施工设备，确保设备运行正常。
（3）遵守施工现场的环境保护要求，保护周围环境的安全和卫生。
以上是人工挖孔桩施工中的质量控制模板，通过严格按照该模板进行施工，可以有效地提高工程质量，并确保施工过程的安全性和顺利进行。
人工挖孔桩在施工中的质量控制范文（三篇）
人工挖孔桩在施工中的质量控制范文人工挖孔桩是以手工或机械方法将土壤挖取形成的坑，并在坑中灌入混凝土形成桩体的基础工程方法。
其施工质量控制是保证施工质量和工程安全的重要环节。
本文将从设计前的准备工作、施工过程中的质量控制措施、施工结束后的检验等方面进行分析和论述，以期能为人工挖孔桩的质量控制提供一些参考。
一、设计前的准备工作在进行人工挖孔桩的质量控制之前，需要完成一系列的准备工作，如：1.了解工程地质情况：对工程地质情况进行勘察和分析，确定地质条件，为施工方案的制定提供依据。
2.编制施工方案：根据工程地质情况和设计要求，编制合理的施工方案，包括施工方法、施工工序、施工工艺等内容。
3.确定施工机械和工具：根据具体的施工方案，确定所需的施工机械和工具，包括挖掘机、井筒等设备以及各种工具和测量仪器等。
4.人员培训：对参与施工的工作人员进行培训，提高他们的技能水平和安全意识，确保他们能够熟练操作设备和工具，正确使用测量仪器，严格按照施工方案进行施工。
二、施工过程中的质量控制措施施工过程中的质量控制措施主要包括施工工艺、施工工序和施工质量检验等方面的控制措施。
1.挖孔施工工艺控制：挖孔施工是人工挖孔桩施工的主要工艺之一，其质量控制主要包括控制挖孔施工的深度、直径和形状等。
在挖孔过程中，应严格按照施工方案要求进行施工，保持挖孔的垂直度和圆形度。
在挖孔施工中，应定期检查挖孔机械设备的状况，及时解决设备故障，确保施工的连续性和稳定性。
2.灌注混凝土控制：灌注混凝土是人工挖孔桩的主要构造过程之一，其质量控制主要包括控制混凝土的配合比、浇筑工艺和浇筑质量等。
在灌注混凝土的过程中，应根据设计要求和施工方案，确定合适的配合比，并进行混凝土试块和试块抗压强度检验。
在混凝土灌注过程中，应注意控制浇筑的速度、均匀性和密实性，防止发生孔洞、偏差和浮筑等质量问题。
3.施工质量检验控制：施工质量检验是人工挖孔桩施工过程中的重要环节，其目的是检查施工质量，发现和解决问题，确保施工的质量和安全。
人工挖孔桩施工质量控制QC讲课教案
人工挖孔桩施工质量控制QC广西四建第六分公司《昌泰·盛世家园》项目部QC小组二00六年三月十三日人工挖孔桩施工质量控制一、工程概况昌泰·盛世家园小区工程位于南宁市仙葫大道与莺歌路交汇处天池山旁，是仙葫经济开发区标志性建筑物之一，它的建成将给仙葫经济开发区添上一道美丽的风景线。
因此，公司领导将该工程列为创优工程项目，力争在南宁仙葫经济开发区树起一块“样板工程”的丰碑。
本工程集商业、住居、停车为一体，由南宁市建筑设计院设计。
广西南宁昌泰置业投资有限公司投资，广西益建工程建设监理公司监理。
该小区由1～6#楼组成，占地40亩，建筑面积132488㎡，其中含10635㎡地下负一层停车场，地面以上十二～十九层。
基础均采用人工挖孔灌注桩。
一期工程地下室包括4#、5#、6#楼，孔桩数量为290根。
二、QC小组概况1、小组成立时间：2005年12月10日。
2、小组名称：广西四建南宁昌泰·盛世家园工程QC小组。
制表：段建平三、选题理由1、该工程是我公司的创优项目之一，严格控制施工质量是确保工程创优的重要条件。
公司领导非常重视，对项目部班子组成进行了严格审批，并对QC小组开展的活动，从人力、物力、财力上给予了极大的支持。
2、该工程地质复杂，主要为杂填土，粉质粘土，强风化泥岩，中风化粉质岩，基础工程桩基采用人工挖孔灌注桩，持力层为中、弱风化粉质岩，地下室中、弱风化粉质岩深达15m左右，为节约投资，桩基与土方工程施工打破传统的做法，采取逆作法施工，即为将土方开挖至－3.85m（地下室底板）标高处后，再进行基坑支护及挖孔桩施工，从底板至持力层仅10m左右从而减少了桩基的工程量，确保工程桩基的施工。
3、人工挖孔桩在基础施工中虽然有20余年的历史，但由于该工程桩身多处在粉质粘土上，桩身摩阻力较少，桩基施工中容易不同程度的的出现断桩，裂桩，偏桩等问题，为了有效的避免和减少这些质量缺陷，通过QC小组活动，探索和总结人工挖孔桩施工工艺标准的应用并积累更完善的经验。
人工挖孔桩质量控制QC成果
人工挖孔桩质量控制QC成果一、工程概况本工程为_____，位于_____，总建筑面积为_____平方米。
其中，基础部分采用人工挖孔桩，共计_____根。
桩身直径为_____米至_____米不等，桩长为_____米至_____米。
二、小组简介为确保人工挖孔桩的施工质量，项目部成立了 QC 小组。
小组成员涵盖了项目经理、技术负责人、施工员、质检员等相关人员，具有丰富的施工经验和专业知识。
小组的活动宗旨是“提高人工挖孔桩施工质量，确保工程顺利进行”。
三、选题理由1、人工挖孔桩是本工程基础的关键部分，其质量直接影响到整个工程的结构安全。
2、本工程地质条件复杂，施工过程中可能会遇到各种困难和问题，需要通过 QC 活动来加以解决。
3、提高人工挖孔桩的施工质量，有助于缩短工期、降低成本，提高企业的经济效益和社会信誉。
四、现状调查小组对已施工的部分人工挖孔桩进行了质量检查，发现存在以下主要问题：1、桩位偏差超标。
2、桩身垂直度不符合要求。
3、桩底沉渣厚度过大。
4、护壁混凝土质量不佳。
针对这些问题，小组进行了详细的统计和分析，绘制了质量问题排列图，如下图所示：插入质量问题排列图从图中可以看出，桩位偏差超标和桩身垂直度不符合要求是影响人工挖孔桩施工质量的主要问题。
五、目标设定根据现状调查的结果，小组经过认真讨论，确定了本次 QC 活动的目标：1、将桩位偏差控制在规范允许范围内，合格率达到 95%以上。
2、使桩身垂直度符合要求，合格率达到 90%以上。
六、原因分析针对桩位偏差超标和桩身垂直度不符合要求这两个主要问题，小组运用头脑风暴法，从人员、设备、材料、方法、环境等方面进行了原因分析，并绘制了因果图，如下图所示：插入因果图七、要因确认小组对因果图中分析出的末端因素进行了逐一确认，通过现场调查、测量、试验等方法，确定了以下主要要因：1、测量放线不准确。
2、施工人员操作不熟练。
3、护壁模板安装不牢固。
4、挖孔过程中未及时校正垂直度。
人工挖孔桩施工施工质量控制与验收要点
人工挖孔桩施工施工质量控制与验收要点人工挖孔桩是一种常见的地基处理方法，广泛应用于建筑、桥梁、隧道等工程中。
为确保挖孔桩的施工质量，需要进行有效的施工质量控制与验收工作。
本文将介绍人工挖孔桩施工的质量控制要点和验收要求。
一、施工前的准备工作在进行人工挖孔桩施工前，需要做好以下准备工作：1.方案设计：根据工程实际情况和设计要求，制定详细的施工方案，并进行方案论证。
2.材料准备：准备好挖孔桩施工所需的材料，包括钢筋、混凝土、搅拌设备等。
3.施工机具准备：确保施工所需的挖孔机、吊臂、输送设备等机具及设备可靠完好。
二、施工质量控制要点1.挖孔桩孔洞的准确度控制：挖孔桩孔洞的准确度对于后续的灌注工作至关重要。
在挖孔过程中，要确保孔洞的位置、直径和深度等符合设计要求。
施工过程中应加强实时监测和记录，确保挖孔的准确度。
2.挖孔桩孔壁的保护：挖孔过程中，要保持孔洞的稳定，避免塌方和坍塌。
可以采用套管或注浆等方法来加强孔壁的稳定性。
同时，要定期检查孔洞的壁面情况，确保孔壁的完整性和光滑度。
3.钢筋的安装与连接：挖孔桩的钢筋是承受荷载的重要组成部分，其安装和连接必须符合要求。
在施工过程中，要按照设计要求准确安装钢筋，保证钢筋的纵向和横向间距。
钢筋的连接要牢固可靠，不得出现松动或错位等问题。
4.混凝土的浇筑与养护：挖孔桩的混凝土是保证其强度和稳定性的关键。
在浇筑混凝土前，需要充分准备好混凝土和搅拌设备，确保混凝土的质量。
在浇筑过程中，要注意梯度浇筑，避免发生浆液分离等问题。
混凝土浇筑后，应及时进行养护，保持湿润，并避免混凝土出现龟裂或渗水等质量问题。
三、验收要求1.挖孔桩孔洞的准确度验收：验收人员应通过测量和检查孔洞位置、直径和深度等参数，与施工方案和设计要求进行对照。
若符合要求，则可通过初步验收。
2.挖孔桩孔壁的质量验收：验收人员应对挖孔桩孔壁进行全面检查，确保壁面平整光滑，无破碎、裂缝等缺陷。
同时，还需检查套管或注浆等加固措施的质量和效果。
