尺规作图的练习题

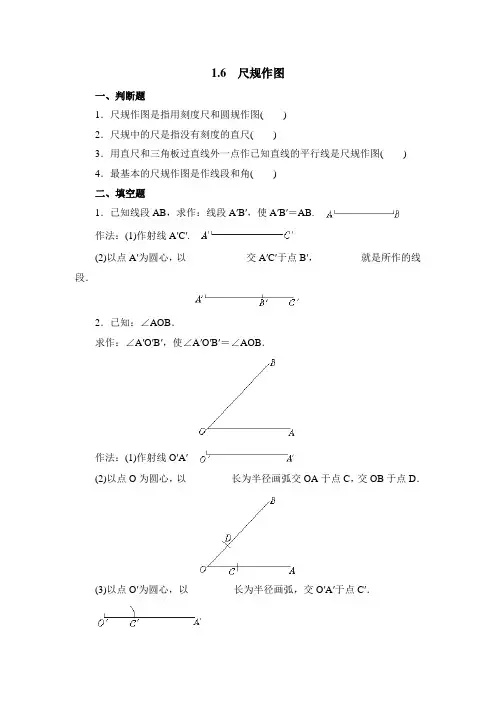

1.6《尺规作图》基础练习
1.6 尺规作图
一、判断题
1．尺规作图是指用刻度尺和圆规作图()
2．尺规中的尺是指没有刻度的直尺()
3．用直尺和三角板过直线外一点作已知直线的平行线是尺规作图()
4．最基本的尺规作图是作线段和角()
二、填空题
1．已知线段AB，求作：线段A′B′，使A′B′＝AB.
作法：(1)作射线A′C′.
(2)以点A′为圆心，以____________交A′C′于点B′，_________就是所作的线段．
2．已知：∠AOB．
求作：∠A′O′B′，使∠A′O′B′＝∠AOB．
作法：(1)作射线O′A′
(2)以点O为圆心，以_________长为半径画弧交OA于点C，交OB于点D．
(3)以点O′为圆心，以_________长为半径画弧，交O′A′于点C′．
(4)以点C′为圆心，以_________长为半径画弧，交前面的弧于点D′．
(5)过点D′作射线O′B′，∠A′O′B′就是所求作的角．。
初中数学尺规作图经典练习题
班级 姓名
作图练习题
在几何里把限定用无刻度的直尺和圆规来画图，称为尺规作图。
1.画一条线段等于已知线段
2.画一个角等于已知角
A B
3.画一个角的平分线
4.画线段的垂直平分线
5、已知线段和，如下图，求作一线段，使它的长度等于＋2.
6、如图，已知∠A 、∠B ，求作一个角，使它等于∠∠B.
7、如图，已知∠与M 、N 两点，求作：点P ，使点P 到∠的两边距离相等，
且到M 、N 的两点也距离相等。
O
B
A
B
A
李庄B
张庄A
8、张庄A、李庄B位于河沿L的同侧，现在河沿L上修一泵站C向张庄A、李庄B供水，问泵站修在河沿L的什么地方，所用水管最少？
1、己知三边求作三角形:己知一个三角形三条边分别为a，b，c求作这个三角形。
2、己知三角形的两条边与其夹角，求作三角形:
已知一个三角形的两条边分别为a，b，这两条边夹角为∠a，求作这个三角形
3. 如图，某住宅小区拟在休闲场地的三条道路上修建三个凉亭A、B、C且凉亭用两两连通。
如果凉亭A、B的位置已经选定，则凉亭C建在什么位置，才能使工程造价最低？请用尺规作出图形，保留作图痕迹。
4、如图，一个人从点P出发，到条形草地处让马吃草，然后到河流处让马喝水，最后回到点P ,他应该怎样走，行程才最短？。
尺规作图(习题及答案)
尺规作图（习题）巩固练习1.下列作图语言描述正确的是（）A．延长线段AB至点C，使AB=ACB．过∠AOB内部一点P，作∠AOB的平分线C．以点O为圆心，AC长为半径作弧D．在射线OA上截取OB=a，BC=b，则有OC=a+b2.已知边长作等边三角形．已知：线段a．求作：等边△ABC，使△ABC的三边长均为a．a作法：（1）作线段_____________；（2）分别以______，______为圆心，_______为半径作弧，两弧交于________；（3）连接________，_________．____________________．3.按下列要求作图，保留作图痕迹，不写作法．已知：如图，∠ABC．求作：∠DEF，使∠DEF=32∠ABC．A4.已知∠AOB=45°，点P在边OA上．请以点P为顶点，射线P A为一边作∠APC=∠O（作出所有可能的图形）．5.如图，分别过A，B两个加油站的公路l1，l2相交于点O，现准备在∠AOB内建一个油库，要求油库的位置点P满足在两个加油站的连线上，且到两条公路l1，l2的距离相等．请用尺规作图作出点P（保留作图痕迹）．6.请画出草图，并根据图形完成下列各题：（1）在△ABC中，AD平分∠BAC交BC于点D，过点B作BF∥AD交CA 的延长线于点F，则AF和AB的数量关系是_________________．（2）在△ABC中，点D是BC上的一点，过D作DE∥AC交AB于点E，DF∥AB交AC于点F，则∠EDF与∠A的数量关系是__________________．（3）已知，在锐角△ABC中，AD⊥BC于点D，CE⊥AB于点E，若AD与CE所夹的锐角是58°，则∠ABC=______．（4）已知，在锐角△ABC中，∠BAC=50°，AD平分∠BAC交BC于点D，BE⊥AC于点E，若∠EBC=20°，则∠ADC=_______．思考小结阅读材料：尺规作图是起源于古希腊的数学课题．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．古希腊的安那萨哥拉斯首先提出作图要有次数限制．他因政治上的纠葛，被关进监狱，并被判处死刑．在监狱里，他思考改圆成方以及其他有关问题，用来打发令人苦恼的无所事事的生活．他不可能有规范的作图工具，只能用一根绳子画圆，用随便找来的破木棍作直尺，当然这些尺子上不可能有刻度．另外，对他来说，时间是不多了，因此他很自然地想到要有限次地使用尺规解决问题．尺规作图三大难题：①化圆为方问题求一个正方形的边长，使其面积与一已知圆的面积相等；②三等分角问题求一角，使其角度是一已知角度的三分之一；③倍立方问题求一立方体的棱长，使其体积是一已知立方体的二倍．【参考答案】1. C2.作法：（1）作线段AB使AB=a；（2）分别以点A，点B为圆心，a长为半径作弧，两弧交于点C；（3）连接AC，BC．△ABC即为所求．3.略4.略（有两种情况）5.略6.（1）AF=AB（2）∠EDF=∠A（3）58°（4）85°。
中考专题复习《尺规作图》巩固练习(真题)含答案
中考专题复习《尺规作图》巩固练习（真题）含答案一、单选题1、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个300的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段2、下列画图语句中，正确的是（）A、画射线OP=3cmB、连接A ， B两点C、画出A ， B两点的中点D、画出A ， B两点的距离3、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个30°的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段4、下列关于几何画图的语句正确的是（）A、延长射线AB到点C ，使BC=2ABB、点P在线段AB上，点Q在直线AB的反向延长线上C、将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角D、已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b5、尺规作图是指（）A、用量角器和刻度尺作图B、用圆规和有刻度的直尺作图C、用圆规和无刻度的直尺作图D、用量角器和无刻度的直尺作图6、下列有关作图的叙述中，正确的是（）A、延长直线ABB、延长射线OMC、延长线段AB到C ，使BC=ABD、画直线AB=3cm7、按下列条件画三角形，能唯一确定三角形形状和大小的是（）A、三角形的一个内角为60°，一条边长为3cmB、三角形的两个内角为30°和70°C、三角形的两条边长分别为3cm和5cmD、三角形的三条边长分别为4cm、5cm和8cm8、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个300的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段9、下列关于几何画图的语句正确的是（）A、延长射线AB到点C ，使BC=2ABB、点P在线段AB上，点Q在直线AB的反向延长线上C、将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角D、已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b10、尺规作图是指（）A、用量角器和刻度尺作图B、用圆规和有刻度的直尺作图C、用圆规和无刻度的直尺作图D、用量角器和无刻度的直尺作图11、下列有关作图的叙述中，正确的是（）A、延长直线ABB、延长射线OMC、延长线段AB到C ，使BC=ABD、画直线AB=3cm12、下列作图语句中，不准确的是（）A、过点A、B作直线ABB、以O为圆心作弧C、在射线AM上截取AB=aD、延长线段AB到D ，使DB=AB二、填空题13、所谓尺规作图中的尺规是指：________．14、尺规作图“作一个角等于已知角“的依据是三角形全等的判定方法________15、用直尺和圆规作一个角等于已知角的示意图如图所示，则说明△DOC≌△D'O'C'的依据是________．16、如图，在△ABC中，∠C=90°，∠B=20°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N ，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于P ，连接AP并延长交BC于点D ，则∠ADB=________°．17、如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N ，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P ，连结AP并延长交BC于点D ，则下列说法①AD是∠BAC的平分线；②∠ADC=60°；③点D在AB的中垂线上；正确的个数是________个三、作图题18、已知：如图△ABC ．求作：①AC边上的高BD；②△ABC的角平分线CE ．19、如图所示，已知△ABC：①过A画出中线AD；②画出角平分线CE；③作AC边上的高BF20、（2016•兰州）如图，已知⊙O，用尺规作⊙O的内接正四边形ABCD．（写出结论，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）四、解答题21、已知直线l和l上一点P ，用尺规作l的垂线，使它经过点P ．你能明白小明的作法吗？你是怎样作的？22、如图，已知△ABC和直线m ，画出与△ABC关于直线m对称的图形（不要求写出画法，但应保留作图痕迹）答案解析部分一、单选题1、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确．选D．【分析】根据尺规作图的定义分别分析2、【答案】B【考点】作图—尺规作图的定义【解析】【解答】A.射线没有长度，错误；B.连接A ， B两点是作出线段AB ，正确；C.画出A ， B两点的线段，量出中点，错误；D.量出A ， B两点的距离，错误选B．【分析】根据基本作图的方法，逐项分析，从而得出正确的结论3、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确选：D．【分析】根据尺规作图的定义分别分析4、【答案】C【考点】作图—尺规作图的定义【解析】【解答】A.延长射线AB到点C ，使BC=2AB ，说法错误，不能延长射线；B.点P在线段AB 上，点Q在直线AB的反向延长线上，说法错误，直线本身是向两方无限延长的，不能说延长直线；C.将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角，说法正确；D.已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b ，说法错误，AC也可能为2a+b选：C．【分析】根据射线、直线、以及角的定义可判断出正确答案5、【答案】C【考点】作图—尺规作图的定义【解析】【解答】尺规作图所用的作图工具是指不带刻度的直尺和圆规选：C ．【解析】【解答】A.直线本身是向两方无限延伸的，故不能延长直线AB ，故此选项错误；B.射线本身是向一方无限延伸的，不能延长射线OM ，可以反向延长，故此选项错误；C.延长线段AB到C ，使BC=AB ，说法正确，故此选项正确；D.直线本身是向两方无限延伸的，故此选项错误；选：C【分析】根据直线、射线和线段的特点分别进行分析7、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.三角形的一个内角为60°，一条边长为3cm ，既不能唯一确定三角形形状和也不能唯一确定大小，不符合题意；B.三角形的两个内角为30°和70°，能唯一确定三角形形状和但不能唯一确定大小，不符合题意；C.三角形的两条边长分别为3cm和5cm ，既不能唯一确定三角形形状和也不能唯一确定大小，不符合题意；D.三角形的三条边长分别为4cm、5cm和8cm ，能唯一确定三角形形状和大小，符合题意选：D．【分析】根据基本作图的方法，及唯一确定三角形形状和大小的条件可知8、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确选：D．【分析】根据尺规作图的定义分别分析9、【答案】C【考点】作图—尺规作图的定义【解析】【解答】A.延长射线AB到点C ，使BC=2AB ，说法错误，不能延长射线；B.点P在线段AB 上，点Q在直线AB的反向延长线上，说法错误，直线本身是向两方无限延长的，不能说延长直线；C.将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角，说法正确；D.已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b ，说法错误，AC也可能为2a+b选：C．【分析】根据射线、直线、以及角的定义可判断出正确答案10、【答案】C【考点】作图—尺规作图的定义【解析】【解答】尺规作图所用的作图工具是指不带刻度的直尺和圆规选：C ．【解析】【解答】A.直线本身是向两方无限延伸的，故不能延长直线AB ，故此选项错误；B.射线本身是向一方无限延伸的，不能延长射线OM ，可以反向延长，故此选项错误；C.延长线段AB到C ，使BC=AB ，说法正确，故此选项正确；D.直线本身是向两方无限延伸的，故此选项错误；选：C【分析】根据直线、射线和线段的特点分别进行分析12、【答案】B【考点】作图—尺规作图的定义【解析】【解答】A.根据直线的性质公理：两点确定一条直线，可知该选项正确；B.画弧既需要圆心，还需要半径，缺少半径长，故该选项错误；C.射线有一个端点，可以其端点截取任意线段，故选项正确；D.线段有具体的长度，可延长，正确选：B．【分析】根据基本作图的方法，逐项分析，从而得出正确的结论二、填空题13、【答案】没有刻度的直尺和圆规【考点】作图—尺规作图的定义【解析】【解答】由尺规作图的概念可知：尺规作图中的尺规指的是没有刻度的直尺和圆规【分析】本题考的是尺规作图的基本概念14、【答案】SSS【考点】作图—尺规作图的定义【解析】【解答】在尺规作图中，作一个角等于已知角是通过构建三边对应相等的全等三角形来证，因此由作法知其判定依据是SSS ，即边边边公理【分析】通过对尺规作图过程的探究，找出三条对应相等的线段，判断三角形全等．因此判定三角形全等的依据是边边边公理15、【答案】SSS【考点】作图—尺规作图的定义【解析】【解答】OC=O′C′，OD=O′D′，CD=C′D′，从而可以利用SSS判定其全等【分析】①以O为圆心，任意长为半径用圆规画弧，分别交OA、OB于点C、D；②任意画一点O′，画射线O'A'，以O'为圆心，OC长为半径画弧C'E ，交O'A'于点C'；③以C'为圆心，CD长为半径画弧，交弧C'E于点D'；④过点D'画射线O'B'，∠A'O'B'就是与∠AOB相等的角．则通过作图我们可以得到OC=O′C′，OD=O′D′，CD=C′D′，从而可以利用SSS判定其全等16、【答案】125【考点】作图—基本作图【解析】【解答】由题意可得：AD平分∠CAB ，∵∠C=90°，∠B=20°，∴∠CAB=70°，∴∠CAD=∠BAD=35°，∴∠ADB=180°-20°-35°=125°【分析】根据角平分线的作法可得AD平分∠CAB ，再根据三角形内角和定理可得∠ADB的度数17、【答案】3【考点】作图—基本作图【解析】【解答】①AD是∠BAC的平分线，说法正确；②∵∠C=90°，∠B=30°，∴∠CAB=60°，∵AD平分∠CAB ，∴∠DAB=30°，∴∠ADC=30°+30°=60°，因此∠ADC=60°正确；③∵∠DAB=30°，∠B=30°，∴AD=BD【分析】根据角平分线的作法可得①正确，再根据三角形内角和定理和外角与内角的关系可得∠ADC=60°，再根据线段垂直平分线的性质逆定理可得③正确三、作图题18、【答案】解: 如图所示：【考点】作图—基本作图【解析】【分析】①以点B为圆心，较大的长为半径画弧，交直线AC于两点，分别以这两点为圆心，大于这两点的距离的一半为半径画弧，两弧相交于一点，过点B和这点作射线，交直线AC于点D ， BD就是所求的AC边上的高；②以点C为圆心，任意长为半径画弧，交CA ， CB于两点，分别以这两点为圆心，以大于这两点的距离的一半为半径画弧，两弧相交于一点，做过点C和这点的射线交AB于点E ， CE即为所求的角平分线19、【答案】解答：如图所示：【考点】作图—复杂作图【解析】【分析】（1）首先找出BC的中点，然后画线段AD即可；（2）利用量角器量出∠BCA的度数，再除以2，算出度数，然后画出线段CE即可；（3）利用直角三角板，一个直角边与AC重合，令一条直角边过点B ，画线段BF即可20、【答案】解：如图所示，四边形ABCD即为所求：【考点】正多边形和圆，作图—复杂作图【解析】【分析】画圆的一条直径AC，作这条直径的中垂线交⊙O于点BD，连结ABCD就是圆内接正四边形ABCD．本题考查的是复杂作图和正多边形和圆的知识，掌握中心角相等且都相等90°的四边形是正四边形以及线段垂直平分线的作法是解题的关键．四、解答题21、【答案】解：明白．作法：①以点P为圆心，以任意长为半径画圆，与直线l相交于点A ， B；②分别以AB为圆心，以任意长为半径画圆，两圆相交于点MN ，连接MN即可得出直线l的垂线【考点】作图—复杂作图【解析】【分析】根据线段垂直平分线的作法即可得出结论．22、【答案】【解答】如图所示，△A′B′C′即为△ABC关于直线m对称的图形．【考点】作图—尺规作图的定义，作图—基本作图，作图—复杂作图，轴对称图形【解析】【分析】找出点A、B、C关于直线m的对称点的位置，然后顺次连接即可．。
中考数学真题分类汇编之尺规作图训练题
中考数学真题分类汇编之尺规作图训练题一．选择题（共12小题）1．如图，在Rt △ABC 中，∠C ＝90°，AB ＝5，BC ＝3，以点A 为圆心，适当长为半径作弧，分别交AB ，AC 于点E ，F ，分别以点E ，F 为圆心，大于12EF 的长为半径作弧，两弧在∠BAC 的内部相交于点G ，作射线AG ，交BC 于点D ，则BD 的长为（ ）A ．35B ．34C ．43D ．532．如图，在等腰△ABC 中，∠A ＝40°，分别以点A 、点B 为圆心，大于12AB 为半径画弧，两弧分别交于点M 和点N ，连接MN ，直线MN 与AC 交于点D ，连接BD ，则∠DBC 的度数是（ ）A ．20°B ．30°C ．40°D ．50°3．如图，在△ABC 中，∠ACB ＝90°，分别以点A 和点C 为圆心，大于12AC 的长为半径作弧，两弧相交于P ，Q 两点，作直线PQ 交AB ，AC 于点D ，E ，连接CD ．下列说法错误的是（ ）A ．直线PQ 是AC 的垂直平分线B ．CD =12AB C ．DE =12BCD ．S △ADE ：S 四边形DBCE ＝1：4 4．阅读以下作图步骤：①在OA 和OB 上分别截取OC ，OD ，使OC ＝OD ；②分别以C ，D 为圆心，以大于12CD 的长为半径作弧，两弧在∠AOB 内交于点M ；③作射线OM ，连接CM ，DM ，如图所示． 根据以上作图，一定可以推得的结论是（ ）A ．∠1＝∠2且CM ＝DMB ．∠1＝∠3且CM ＝DMC ．∠1＝∠2且OD ＝DMD ．∠2＝∠3且OD ＝DM5．如图，矩形ABCD 中，AB ＝3，BC ＝4，以点B 为圆心，适当长为半径画弧，分别交BC ，BD 于点E ，F ，再分别以点E ，F 为圆心，大于12EF 长为半径画弧交于点P ，作射线BP ，过点C 作BP 的垂线分别交BD ，AD 于点M ，N ，则CN 的长为（ ）A ．√10B ．√11C ．2√3D ．46．下列说法不正确的是（ ）A ．方程3x 2+5x ﹣4＝0有两个不相等的实数根B ．若△A ′B ′C ′由△ABC 旋转得到，则它们的对应角、对应边以及对应边上的高都相等C ．用尺规作图能完成：过一点作已知直线的垂线D ．在同一平面内，若两个角的两边分别平行，则这两个角相等7．如图，在四边形ABCD 中，AD ∥BC ，BC ＝5，CD ＝3．按下列步骤作图：①以点D 为圆心，适当长度为半径画弧，分别交DA ，DC 于E ，F 两点；②分别以点E ，F 为圆心以大于12EF 的长为半径画弧，两弧交于点P ；③连接DP 并延长交BC 于点G ．则BG 的长是（ ）A ．2B ．3C ．4D ．58．如图，在△ABC 中，AB ＝AC ，∠A ＝36°，由图中的尺规作图得到的射线与AC 交于点D ，则以下推断错误的是（ ）A ．BD ＝BCB ．AD ＝BDC ．∠ADB ＝108°D ．CD =12AD9．如图，△ABC 中，若∠BAC ＝80°，∠ACB ＝70°，根据图中尺规作图的痕迹推断，以下结论错误的是（ ）A ．∠BAQ ＝40°B ．DE =12BDC ．AF ＝ACD ．∠EQF ＝25°10．观察下列作图痕迹，所作线段CD 为△ABC 的角平分线的是（ ）A ．B ．C ．D ．11．如图，在Rt △ABC 中，∠C ＝90°，AB ＝10，BC ＝8，按下列步骤作图： 步骤1：以点A 为圆心，小于AC 的长为半径作弧分别交AC 、AB 于点D 、E ． 步骤2：分别以点D 、E 为圆心，大于12DE 的长为半径作弧，两弧交于点M ．步骤3：作射线AM 交BC 于点F ． 则AF 的长为（ ）A ．6B ．3√5C ．4√3D ．6√212．如图，在△ABC 中，BA ＝BC ，∠B ＝80°，观察图中尺规作图的痕迹，则∠DCE 的度数为（ ）A ．60°B ．65°C ．70°D ．75°二．填空题（共4小题）13．如图，▱ABCD 中，BD 为对角线，分别以点A 、B 为圆心，以大于12AB 的长为半径画弧，两弧相交于点M 、N ，作直线MN 交AD 于点E ，交AB 于点F ，若AD ⊥BD ，BD ＝4，BC ＝8，则AE 的长为 ．14．如图，在△ABC 中，∠ABC ＝40°，∠BAC ＝80°，以点A 为圆心，AC 长为半径作弧，交射线BA 于点D ，连结CD ，则∠BCD 的度数是 ．15．如图，在△ABC 中，∠ACB ＝90°，AC ＜BC ．分别以点A ，B 为圆心，大于12AB 的长为半径画弧，两弧交于D ，E 两点，直线DE 交BC 于点F ，连接AF ．以点A 为圆心，AF 为半径画弧，交BC 延长线于点H ，连接AH ．若BC ＝3，则△AFH 的周长为 ．16．如图，在每个小正方形的边长为1的网格中，△ABC 的顶点A ，C 均落在格点上，点B 在网格线上，且AB =53．（Ⅰ）线段AC 的长等于 ．（Ⅱ）以BC为直径的半圆与边AC相交于点D，若P，Q分别为边AC，BC上的动点，当BP+PQ取得最小值时，请用无刻度的直尺，在如图所示的网格中，画出点P，Q，并简要说明点P，Q的位置是如何找到的（不要求证明）．三．解答题（共4小题）17．如图，将边长为2的正方形剪成四个全等的直角三角形，用这四个直角三角形拼成符合要求的四边形，请在下列网格中画出你拼成的四边形（注：①网格中每个小正方形的边长为1；②所拼的图形不得与原图形相同；③四边形的各顶点都在格点上）．18．课本再现（1）在⊙O中，∠AOB是AB̂所对的圆心角，∠C是AB̂所对的圆周角，我们在数学课上探索两者之间的关系时，要根据圆心O与∠C的位置关系进行分类．图1是其中一种情况，请你在图2和图3中画出其它两种情况的图形，并从三种位置关系中任选一种情况证明∠C=12∠AOB；知识应用（2）如图4，若⊙O的半径为2，P A，PB分别与⊙O相切于点A，B，∠C＝60°，求P A的长．19．（1）如图，已知△ABC，P为边AB上一点，请用尺规作图的方法在边AC上求作一点E，使AE+EP＝AC．（保留作图痕迹，不写作法）（2）在图中，如果AC＝6cm，AP＝3cm，则△APE的周长是cm．20．已知：如图，△ABC为锐角三角形，AB＝AC，CD∥AB．求作：线段BP，使得点P在直线CD上，且∠ABP=12∠BAC．作法：①以点A为圆心，AC长为半径画圆，交直线CD于C，P两点；②连接BP．线段BP就是所求作的线段．（1）使用直尺和圆规，依作法补全图形（保留作图痕迹）；（2）完成下面的证明．证明：∵CD∥AB，∴∠ABP＝．∵AB＝AC，∴点B在⊙A上．又∵点C，P都在⊙A上，∴∠BPC=12∠BAC（）（填推理的依据）．∴∠ABP=12∠BAC．。
2023年九年级数学中考专题：尺规作图类训练题(含简单答案)
2023年九年级数学中考专题：尺规作图类训练题一、单选题1．如图，Rt ABC △中，由90ACB ∠=︒，30B ∠=︒，要求用圆规和直尺作图，分成两个三角形，其中至少有一个三角形是等腰三角形．其作法错误的是（ ）A ．B ．C ．D ．2．如图，在ABC 中，已知45B ∠=︒，30C ∠=︒，分别以点A 、C 为圆心，大于12AC长为半径画弧，两弧在AC 两侧分别交于P 、Q 两点，作直线PQ 交BC 于点D ，交AC 于点E ．若3DE =，则AB 的长为( )A ．B ．5C ．6D ．3．如图，在ABC 中，分别以点B 和点C 为圆心，大于12BC 长为半径画弧，两弧相交于点M ，N ，作直线MN ，交AC 于点D ，交BC 于点E ，连接BD ，则ABD △的周长为（ ）A ．AB BC + B ．BC AC + C ．+AB ACD ．AB AC BC ++4．请仔细观察用直尺和圆规作一个角等于已知角的示意图如图所示，请你根据所学的三角形全等有关的知识，说明画出D O C DOC '''∠=∠的依据是（ ）A ．SASB ．AASC ．SSSD ．SSA5．如图，已知AOB ∠，以点O 为圆心，以任意长为半径画弧①，分别交OA ，OB 于点 E ，F ， 再以点 E 为圆心，以EF 长为半径画弧，交弧①于点 D ，画射线OD ．若28AOB ∠︒＝，则BOD ∠的补角的度数为（ ）A ．124︒B ．39︒C ．56︒D ．144︒6．王师傅用角尺平分一个角，如图①，学生小顾用三角尺平分一个角，如图①，他们都在AOB ∠两边上分别取OM ON =，前者使角尺两边相同刻度分别与M ，N 重合，角尺顶点为P ；后者分别过M ，N 作OA ，OB 的垂线，交点为P ，则射线OP 平分AOB ∠，均可由OMP ONP ≌△△得知，其依据分别是（ ）A ．SSS ；SASB ．SAS ；SSSC ．SSS ；HLD ．SAS ；HL7．如图，在Rt ABC △中，90B ，分别以A 、C 为圆心，大于AC 长的一半为半径画弧，两弧相交于点M 、N ，连接MN ，与AC 、BC 分别相交于点D 、E ，连接AE ，当3AB =，5AC =时，ABE 周长为（ ）A ．7B ．8C ．9D ．108．如图，已知AOB ∠．按照以下步骤作图：①以点O 为圆心，以适当的长为半径作弧，分别交AOB ∠的两边于C ，D 两点，连接CD ．①分别以点C ，D 为圆心，以大于线段OC 的长为半径作弧，两弧在AOB ∠内交于点E ，连接CE ，DE ．①连接OE 交CD 于点M ．下列结论中不正确的是（ ）A ．CEO DEO ∠=∠B ．CM MD =C ．OCD ECD ∠=∠D ．12OCED S CD OE =⋅四边形二、填空题9．如图，在ABC 中，AC BC =，以点A 为圆心，AB 长为半径作弧交BC 于点D ，交AC 于点E ，再分别以点C ，D 为圆心，大于CD 的长为半径作弧，两弧相交于F ，G两点，作直线FG ．若直线FG 经过点E ，则C ∠的度数为______︒，AEG ∠的度数为______︒．10．如图，Rt ABC △中，90C ∠=︒，13AB =，5BC =，利用尺规在AC ，AB 上分别截取AD ，AE ，使AD AE =，分别以D ，E 为圆心，以大于12DE 为长的半径作弧，两弧在BAC ∠内交于点F ，作射线AF 交边BC 于点G ，点P 为边AB 上的一动点，则GP的最小值为______．11．如图，在ABC 中，90C ∠=︒．按以下步骤作图：①以点A 为圆心，适当长为半径作圆弧，分别交边AB 、AC 于点M 、N ；①分别以点M 和点N 为圆心、大于MN 一半的长为半径作圆弧，在BAC ∠内，两弧交于点P ；①作射线AP 交边BC 于点D ．若DAC ABC ∽△△，则B ∠的大小为______度．12．如图，在Rt ABC △中，90C ∠=︒，以顶点B 为圆心，BC 长为半径画弧，交AB 于点D ，再分别以点C ，D 为圆心，大于12CD 长为半径画弧，两弧交于点E ，作射线BE交AC 于点F ．若12BC =，15AB =，若BCF △的面积为24，则ABC 的面积为__________．13．如图，在四边形ABCD 中，30A ∠=︒，AB AD =，取大于12AB 的长为半径，分别以点A ，B 为圆心作弧相交于两点，过此两点的直线交AD 边于点E （作图痕迹如图所示），连接BE ，BD ．则EBD ∠的度数为______．14．如图，在t R ABC 中，90C ∠=︒，以点B 为圆心,以任意长为半径作弧，分别交,AB BC于点M ，N ；①分别以M ，N 为圆心12MN 的长为半径作弧，两弧在ABC ∠内交于点P ，交AC 于点D ．若16,8ABDSAB ==，则线段CD 的长为 ___________．15．如图，在ABCD 中，以A 为圆心，AB 长为半径画弧交AD 于F ，分别以F 、B 为圆心，大于12BF 长为半径画弧，两弧交于点G ，作射线AG 交BC 于点E ，6BF =，5AB =，则AE 的长为 ___________．16．如图，四边形ABCD 是平行四边形，以点B 为圆心，BC 的长为半径作弧交AD 于点E ，分别以点C ，E 为圆心、大于12CE 的长为半径作弧，两弧交于点P ，作射线BP交AD 的延长线于点F ，60CBE ∠=︒，6BC =，则BF =___________．三、解答题17．如图，在ABC 中，50A ∠=︒，30C ∠=，请用尺规作图法，在AC 上求作一点D ，使得BDC ABC ∽．（保留作图痕迹，不写作法）18．（1）操作实践：ABC 中，90A ∠=︒，22.5B ∠=︒，请画出一条直线把ABC 分割成两个等腰三角形，并标出分割成两个等腰三角形底角的度数；（要求画出一种分割方法即可）（2）分类探究：ABC 中，最小内角24B ∠=︒，若ABC 被一直线分割成两个等腰三角形，请画出相应示意图并写出ABC 最大内角的所有可能值；（3）猜想发现：若一个三角形能被一直线分割成两个等腰三角形，需满足什么条件？（请你至少写出两个条件，无需证明）19．如图，在ABC 中，点P ，Q 分别在边BC 及CB 的延长线上，且BQ CP =．(1)实践与探索：利用尺规按下列要求作图（不写作法，保留作图痕迹）． ①作PQM CBA ∠=∠，且点M 在QC 的上方； ①在QM 上截取QR BA =； ①连接PR ．(2)猜想与验证：试猜想线段AC 和RP 的数量关系，并证明你的猜想．20．如图，点D 是等边ABC 内部一点，且DB DC =，请仅用无刻度的直尺．．．．．．，分别按下列要求画图．(1)在图①中BC 上找一点E ，使12BE BC =； (2)若2BDC A ∠=∠，在图①中AB AC 、边上分别找点M 、N ，使12MN BC =．参考答案：1．B2．A3．C4．C5．A6．C7．A8．C9．3612610．12 511．30 12．54 13．45︒14．4 15．816．18．（2）ABC的最大内角可能值是117︒或108︒或90︒或84︒；19．(2)RP AC=，答案第1页，共1页。
中考数学试题分类汇总《尺规作图》练习题
中考数学试题分类汇总《尺规作图》练习题（含答案）作角平分线1．如图，在△ABC中，∠B＝30°，∠C＝50°，通过观察尺规作图的痕迹，∠DAE的度数是35°．【分析】由线段垂直平分线的性质和等腰三角形的性质求得∠BAD＝30°，结合三角形内角和定理求出∠CAD，根据角平分线的定义即可求出∠DAE的度数．【解答】解：∵DF垂直平分线段AB，∴DA＝DB，∴∠BAD＝∠B＝30°，∵∠B＝30°，∠C＝50°，∴∠BAC＝180°﹣∠B﹣∠C＝180°﹣30°﹣50°＝100°，∴∠CAD＝∠BAC﹣∠BAD＝100°﹣30°＝70°，∵AE平分∠CAD，∴∠DAE＝∠CAD＝×70°＝35°，2．如图，在△ABC中，∠ABC＞∠ACB．（1）尺规作图：在∠ABC的内部作射线BD，交AC于E，使得∠ABE＝∠ACB；（不写作法，保留作图痕迹）（2）若（1）中AB＝7，AC＝13，求AE的长．【解答】解：（1）如图，射线BE即为所求作．（2）∵∠A＝∠A，∠ABE＝∠C，∴△ABE∽△ACB，∴＝，∴＝，∴AE＝．3．如图，在△ABC中，∠C＝90°．（1）求作：射线AD，使它平分∠BAC交BC于点D（请用尺规作图，保留作图痕迹，不写作法）；（2）若BD：DC＝2：1，BC＝7.8cm，求点D到AB的距离．【分析】（1）是基本作图，利用直尺和圆规即可作出；（2）过点D作DE⊥AB于E．根据BD：DC＝2：1，BC＝7.8cm，可得DC，进而即可求点D到边AB的距离．【解答】解：（1）如图所示：（2）过点D作DE⊥AB于E．∵AD平分∠BAC，DE⊥AB，DC⊥AC，∴CD＝DE，∵BD：DC＝2：1，BC＝7.8cm，∴DC＝7.8÷（2+1）＝7.8÷3＝2.6cm．∴DE＝DC＝2.6cm．∴点D到AB的距离为2.6cm．4．如图，在四边形ABCD中，∠ABC＝90°，点E是AC的中点，且AC＝AD．（1）尺规作图：作∠CAD的平分线AF，交CD于点F，连接EF，BF（保留作图痕迹，不写作法）；（2）在（1）所作的图中，若∠BAD＝45°，且∠CAD＝2∠BAC，AC＝2．判断△BEF的形状，并说明理由，再求出其面积．【解答】解：（1）如图所示：∠CAD的平分线AF即为所求；（2）△BEF是等边三角形；理由如下：∵∠BAD＝45°，且∠CAD＝2∠BAC，∴∠BAC＝∠F AC＝∠DAF＝15°，∴∠BAF＝30°，∵AC＝AD，AF是∠CAD的平分线，∴AF⊥CD，∵点E是AC的中点，∴EF＝AC＝1，∵∠ABC＝90°，∴BE＝AC＝1，∴BE＝EF，∠BEC＝∠BAE+∠ABE＝2∠BAE＝30°，∠FEC＝∠F AE+∠AFE＝2∠F AE＝30°，∴∠BEF＝60°，∴△BEF是等边三角形；S△BEF＝×12＝．5．如图，在Rt△ABC中，∠C＝90°．（1）尺规作图：作∠A的角平分线AP交BC于点P；（保留作图痕迹，不写作法）（2）在（1）所作的图中，若AC＝5，BC＝12，求CP的长．【解答】解：（1）如图，AP即为所求；（2）在Rt△ABC中，∠C＝90°．∵AC＝5，BC＝12，∴AB＝＝13，过点P作PD⊥AB于点D，∵AP是∠CAB的平分线，PC⊥AC，PD⊥AB，∴PC＝PD，在Rt△APC和Rt△APD中，，∴Rt△APC≌Rt△APD（HL），∴AC＝AD＝5，∴BD＝AB﹣AD＝13﹣5＝8，∵BP＝BC﹣CP＝12﹣CP，在Rt△PBD中，根据勾股定理得PB2＝PD2+BD2，∴（12﹣CP）2＝CP2+82，∴CP＝．作一个角等于另一个角6．如图，在△ABC中，∠ABC＞∠C．（1）用直尺和圆规在∠ABC的内部作射线BM，使∠ABM＝∠ACB（不要求写作法，保留作图痕迹）；（2）若（1）中的射线BM交AC于D，AB＝4，AC＝6，求CD长．【分析】（1）利用基本作图（作一个角等于已知角）作∠ABM＝∠ACB即可；（2）先证明△ABD∽△ACB，利用相似比求出AD，然后计算AC﹣AD即可．【解答】解：（1）如图，BM为所作；（2）∵∠ABD＝∠C，∠BAD＝∠CAB，∴△ABD∽△ACB，∴AB：AC＝AD：AB，即4：6＝AD：4，∴AD＝，∴CD＝AC﹣AD＝6﹣＝．7．观察用直尺和圆规作一个角等于已知角的示意图，能得出∠CPD＝∠AOB的依据是（）A．由“等边对等角”可得∠CPD＝∠AOBB．由SSS可得△OGH≌△PMN，进而可证∠CPD＝∠AOBC．由SAS可得△OGH≌△PMN，进而可证∠CPD＝∠AOBD．由ASA可得△OGH≌△PMN，进而可证∠CPD＝∠AOB【解答】解：由作法得OG＝OH＝PM＝PN，GH＝MN，根据“SSS”可判断△OGH≌△PMN，所以∠CPD＝∠AOB．尺规作高、作垂线8．如图，已知钝角△ABC．（1）过钝角顶点B作BD⊥AC，交AC于点D（使用直尺和圆规，不写作法，保留作图痕迹）；（2）若BC＝8，∠C＝30°，，求AB的长．【分析】（1）利用尺规作出BD⊥AC，垂足为D即可．（2）在Rt△BCD中求出BD，再在Rt△ABD中，求出AB即可．【解答】解：（1）如图，线段BD即为所求．（2）解：在Rt△BCD中，∵BC＝8，∠C＝30°∴BD＝BC•sin30°＝4，在Rt△ABD中，AB＝＝＝10．作线段的垂直平分线9．如图，在▱ABCD中，AD＞AB．（1）尺规作图：作DC边的中垂线MN，交AD边于点E（要求：保留作图痕迹，不写作法）；（2）连接EC，若∠BAD＝130°，求∠AEC的度数．【解答】解：（1）如图，直线MN，点E即为所求；（2）∵四边形ABCD是平行四边形，∴AB∥CD，∴∠A+∠D＝180°，∵∠A＝130°，∴∠D＝50°∵MN垂直平分线段CD，∴ED＝EC，∴∠D＝∠ECD＝50°，∴∠AEC＝∠D+∠ECD＝100°．10．（2022·广州从化区一摸）已知，如图，在Rt△ABC中，∠C＝90°，AD平分∠CAB．（1）按要求尺规作图：作AD的垂直平分线（保留作图痕迹）；【解答】解：（1）如图：分别以A、D为圆心，大于AD的长为半径作弧，两弧交于M、N，作直线MN，则直线MN即为AD的垂直平分线；11．如图，在△ABC中，AB＝9，BC＝6．（1）在AB上求作点E，使得EA＝EC；（不写作法，保留作图痕迹）（2）若∠ACB＝2∠A，求AE的长．【分析】（1）作线段AC的垂直平分线交AB于点E，连接EC即可；（2）证明△BCE∽△BAC，推出BC2＝BE•BA，求出BE，可得结论．【解答】解：（1）如图，点E即为所求；（2）∵EA＝EC，∴∠A＝∠ECA，∵∠ACB＝2∠A，∴∠BCE＝∠A，∵∠B＝∠B，∴△BCE∽△BAC，∴BC2＝BE•BA，∴BE＝＝4，∴AE＝AB＝EB＝9﹣4＝5．12．如图，在△ABC中，按以下步骤作图：①分别以点A，B为圆心，大于AB长为半径作弧，两弧交于M，N两点；②作直线MN交AC于点D，连接BD．若BD＝BC，∠A＝36°，则∠C的度数为（）A．72°B．68°C．75°D．80°【解答】解：由作法可得MN垂直平分AB，∴DA＝DB，∴∠DBA＝∠A＝36°，∵∠BDC＝∠A+∠DBC，∴∠BDC＝72°，∵BD＝BC，∴∠C＝∠BDC＝72°，即∠C的度数为72°．13．如图，在△ABC中，分别以A、B为圆心，大于AB的长为半径画弧，两弧交于P、Q两点，直线PQ 交BC于点D，连接AD；再分别以A、C为圆心，大于AC的长为半径画弧，两弧交于M，N两点，直线MN交BC于点E，连接AE．若CD＝11，△ADE的周长为17，则BD的长为6．【解答】解：由作法得PQ垂直平分AB，MN垂直平分AC，∴DA＝DB，EA＝EC，∵△ADE的周长为17，∴DA+EA+DE＝17，∴DB+DE+EC＝17，即BC＝17，∴BD＝BC﹣CD＝17﹣11＝6．14．如图，已知∠BAC＝60°，AD是角平分线且AD＝10，作AD的垂直平分线交AC于点F，作DE⊥AC，则△DEF周长为5+5．【解答】解：∵AD的垂直平分线交AC于点F，∴F A＝FD，∵AD平分∠BAC，∠BAC＝60°，∴∠DAE＝30°，∴DE＝AD＝5，∴AE＝＝＝5，∴△DEF周长＝DE+DF+EF＝DE+F A+EF＝DE+AE＝5+5，复杂作图15．如图，在△ABC中，AB＝AC，点P在BC上．（1）求作：△PCD，使点D在AC上，且△PCD∽△ABP；（要求：尺规作图，保留作图痕迹，不写作法）（2）在（1）的条件下，若∠APC＝2∠ABC．求证：PD∥AB．【分析】（1）尺规作图作出∠APD＝∠ABP，即可得到∠DPC＝∠P AB，从而得到△PCD∽△ABP；（2）根据题意得到∠DPC＝∠ABC，根据平行线的判定即可证得结论．【解答】解：（1）如图：作出∠APD＝∠ABP，即可得到△PCD∽△ABP；（2）证明：如图，∵∠APC＝2∠ABC，∠APD＝∠ABC，∴∠DPC＝∠ABC，∴PD∥AB．16．如图1，在△ABC中，D是AB边上的一点，小明用尺规作图，做法如下：如图2，①以B为圆心，任意长为半径作弧，交BA于F、交BC于G；②以D为圆心，BF为半径作弧，交DA于M；③以M为圆心，FG为半径作弧，两弧相交于N；④过点D作射线DN交AC于点E．若∠ADE＝52°，∠C＝78°，则∠A 的度数是50度．【解答】解：由作图可知DE∥BC，∴∠AED＝∠C＝78°，∴∠A＝180°﹣∠ADE﹣∠AED＝180°﹣52°﹣78°＝50°，。
初三尺规作图练习题及答案
初三尺规作图练习题及答案一、作图题：1. 作图：在空白平面上画一条长为5cm的线段AB；2. 作图：在平面上任意选择一点O，画一条长为3cm的线段OA，并作出∠AOB为45°的角；3. 作图：在空白平面上画一条长为4cm的线段OA，再在OA上作一点B，且OB=2cm；4. 作图：已知三条线段AB、BC、AC的长度分别为3cm、4cm、5cm，画出三角形ABC；5. 作图：已知四边形ABCD，其中AB=3cm，BC=4cm，∠C=90°，CD=5cm，画出该四边形；6. 作图：在平面上画一条直线，再取一点P，使得P到该直线的距离为4cm；7. 作图：在空白平面上画一条长为6cm的线段AB，然后以B为圆心，AB为半径作弧线；8. 作图：一个正方形边长为8cm，画出该正方形；9. 作图：在空白平面上任意选择一点O，以O为圆心，3cm为半径画出一个圆；10. 作图：在平面上给定一条线段AB和一点O，作出以线段AB为一边，点O为顶点的角。
二、答案及解析：1. 题目要求画一条长为5cm的线段AB，可以任意选择一个点作为起点，然后使用尺规在平面上作一条长为5cm的线段。
最终得到的线段即为所求的AB线段。
2. 题目要求画一条长为3cm的线段OA，并作出∠AOB为45°的角。
先在平面上选取一个点O，再利用尺规作出线段OA。
接着，以O为圆心，半径为3cm作一个圆，并选择圆上任意一点B。
最后，使用尺规作出∠AOB为45°的角。
3. 题目要求画一条长为4cm的线段OA，再在OA上任意选择一点B，且OB=2cm。
首先，利用尺规作出长度为4cm的线段OA。
然后，在OA上以O为起点，用尺子量取2cm并在该位置上作一点B。
最终得到的OB线段长度为2cm。
4. 题目要求已知三条线段AB、BC、AC的长度分别为3cm、4cm、5cm，画出三角形ABC。
首先，利用尺规作出线段AB的长度为3cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺规作图的练习题
下面是尺规作图的相应练习题。
在掌握了基本的作图方法(参照头条的文章)后，希望大家可以实际动手，利用直尺和圆规做一下面的习题，理解并能够正确作图对今后的几何题学习帮助很大。
①用直尺和圆规，过点C作线段AB的平行线。
②如图用尺规在∠AOB内作出点P，使PC=PD，并且使点P到射线OA与OB的距离相等。
③请用尺规作出一个45度角。
④如图，直线上方有A，B两点，在直线上找一点P，使PA+PB的距离最小。
用尺规作出点P。
⑤已知∠1，∠2和线段a，用尺规作出∆ABC，使∠A=∠1，∠B=∠2，AB=a。
⑥如图，线段AB外有一点C，请用尺规作出点P，使PA=PB，且
AB=2PC。
①答案：作法如下
解析：证明两直线平行可以利用内错角相等。
连接AC，在AC上方作∠ACD=∠A，延长DC得到直线CD。
则直线CD平行于AB。
也可以利用同位角相等，连接AC并延长得到射线AE，
在AC下方作∠ECD=∠A，直线CD即是所求。
②答案：作法如下
解析：使PC=PD，点P应该在CD的垂直平分线上。
使点P到射线OA与OB的距离相等，点P应该在∠AOB的角分线上。
所以作线段CD的垂直平分线，再作∠AOB的角分线，它们的交点即是所求。
③答案：作法如下
解析：45度角是直角的一半。
可以任意做一个线段AB，然后作AB的垂直平分线CD交AB于点O。
然后选一个直角，作它的角平分线，即可得到45度角。
有直角后也可以在两个直角边截取相等的线段构造出等腰直角三角形，得到45度角。
④答案：作法如下
解析：著名的将军饮马问题。
过点A作直线的垂线，交直线于点O，在直线下方截取OC=OA
连接BC，则BC与直线的交点就是所求。
原理：易知PA=PC，把点A转化到直线另一侧，B，C间线段最短。
⑤答案：作法如下
解析：根据三角形全等的判定定理ASA，可以确定这个三角形。
先作出线段AB=a，然后在AB同侧作出∠A=∠1，∠B=∠2
∠A与∠B的另一边相交于点C，得到∆ABC。
⑥答案：有两个点，作法如下
解析：使PA=PB，需要作出线段AB的垂直平分线。
作线段AB的垂直平分线交AB于点O，
以点C为圆心，AO为半径作弧交AB的垂直平分线于点P1，点P2。
