碳纳米点合成(微波法)
碳纳米点合成（微波法）
【实验目的】
1、了解碳纳米点的基本性质（发光性质等）及应用前景
2、掌握微波法制备碳纳米点的操作过程
【实验仪器】
微波炉（提供微波加热），手提式紫外分析仪，去离子超纯水机，电子天平
【实验原理】
近年来，由碳元素构成的各种纳米材料诸如富勒烯、石墨烯、碳纳米管和碳纳米点等不断被发现，碳纳米材料以其优良的性质成为21世纪科技创新的前沿领域。尤其作为一种新型的碳纳米材料，碳纳米点因具有良好的水溶性、稳定性、低毒性、耐光漂白以及很好的生物相容性，正引起人们极大的关注，有望替代有机染料和多含重金属元素的半导体量子点在生物成像与传感、光催化及光电器件等领域的应用。
作为新型碳纳米材料，碳纳米点以其优异的物理和化学性质吸引了国内外学者的广泛关注和研究。为制备出荧光性能优良的碳纳米点，世界各国研究人员已经建立了多种制备碳纳米点的新方法。其中，微波技术已经成为一种重要的合成碳纳米点的化学手段。例如，2009年，Zhu等人报道了一种简单、经济的制备荧光碳纳米点的微波辅助热解法，具体过程为：将一定量的聚乙二醇（PEG-200）和糖类物质（葡萄糖和果糖等）溶解在蒸馏水中形成透明溶液，然后将该溶液在微波炉中加热，随着反应的进行，溶液颜色由无色逐渐变为黄色，最后为黑色，即得到了荧光碳纳米点。通过改变微波处理时间，可以很好地控制碳纳米点的尺寸及发光特性。微波处理时间越久，碳纳米点尺寸越大，发光向长波长移动。
【实验内容】
1、将1 g柠檬酸和1 g（2 g）尿素溶于20 mL去离子水中形成透明溶液；
2、将混合溶液放入750 W的微波炉中微波加热15 min左右，在此过程中反应液从无色溶液逐渐变为淡棕色溶液最后变为深褐色粘稠状固体，表明形成了碳纳米点；
3、取少量反应产物溶于去离子水中，置于紫外分析仪下，分析两种碳纳米点样品的发光特性。
【注意事项】
1、药品称量需认真，以免所制备的两种碳纳米点的发光性质差别不明显；
2、微波加热的时间要掌握好，加热时间太短或太长都会影响碳纳米点质量和发光性质。
【思考题】
正常情况下，柠檬酸和尿素质量比为1:1制备的碳纳米点发光为蓝色，1:2为绿色，但是为何有时所制备的两种碳纳米点发光颜色差别不明显？试分析可能原因。
高能微波辐照合成类石墨烯氮化碳纳米片的结构特征
高能微波辐照合成类石墨烯氮化碳纳米片的结构特征
邹婧叶;余永志;顾永攀;岳夏薇;孟江;李淑萍;王继刚
【摘 要】Microwave synthesis has many advantages covering rapid, high-efficient, environmentally-friendly etc. Herein, graphene-like carbon nitride
nanosheets (g-C3N4-NS) were successfully prepared by high-energy
microwave heating method using melamine and carbon fibers as precursor
and microwave absorber, respectively. The as-synthesized samples were
investigated via various analytic techniques including X-ray diffraction
(XRD) , field-emission scanning electron microscope (FE-SEM) ,
transmission electron microscopy (TEM) , atomic force microscopy (AFM)
and fourier transform infrared spectroscopy (FT-IR) . Results show that the
g-C3N4-NS sample prepared by microwave heating exhibits the obvious
feature of graphene-like ultra-thin nanosheets in comparison with sample
微波法制备碳纳米管负载ZnCdS纳米粒子及其光催化性能

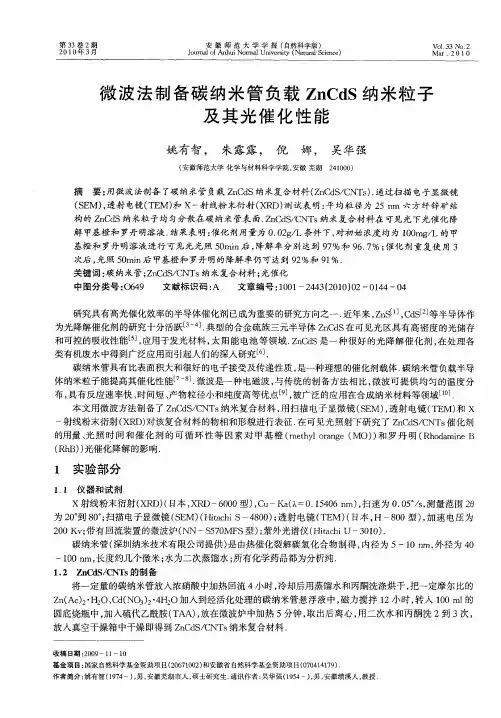

第３３卷２期 ２０１０年３月 安徽师范大学学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ａｎｈｕｉ Ｎｏｒｍａｌ Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ） Ｖ＿０】．３３Ｎｏ．２ Ｍａｒ．２ ０ １ ０
微波法制备碳纳米管负载ＺｎＣｄＳ纳米粒子
及其光催化性能
姚有智， 朱露露， 倪娜， 吴华强
（安徽师范大学化学与材料科学学院，安徽芜湖２４１０００）
摘要：用微波法制备了碳纳米管负载ＺｎＣｄＳ纳米复合材料（ＺｎＣｄＳ／ＣＮＴｓ）．通过扫描电子显微镜
（ＳＥＭ），透射电镜（ＴＥＭ）和Ｘ一射线粉末衍射（ＸＲＤ）测试表明：平均粒径为２５ ｎｍ六方纤锌矿结
构的ＺｎＣＡＳ纳米粒子均匀分散在碳纳米管表面．ＺｎＣｄＳ／ＣＮＴｓ纳米复合材料在可见光下光催化降 解甲基橙和罗丹明溶液．结果表明：催化剂用量为０．０２ｇ／Ｌ条件下，对初始浓度均为１００ｍｇ／Ｌ的甲
基橙和罗丹明溶液进行可见光光照５０ｒａｉｎ后，降解率分别达到９７％和９６．７％；催化剂重复使用３ 次后，光照５０ｒａｉｎ后甲基橙和罗丹明的降解率仍可达到９２％和９１％．
关键词：碳纳米管；ＺｎＣｄＳ／ＣＮＴｓ纳米复合材料；光催化 中图分类号：０６４９ 文献标识码：Ａ 文章编号：１００１—２４４３（２０１０）０２—０１４４—０４
研究具有高光催化效率的半导体催化剂已成为重要的研究方向之一．近年来，ＺｎＳ［ ，ＣｄＳ［２］等半导体作
为光降解催化剂的研究十分活跃 Ｉ４ Ｊ．典型的合金硫族三元半导体ＺｎＣｄＳ在可见光区具有高密度的光储存 和可控的吸收性能 Ｊ，应用于发光材料，太阳能电池等领域．ＺｎＧ：ＩＳ是一种很好的光降解催化剂，在处理各
类有机废水中得到广泛应用而引起人们的深入研究－６ｊ．
碳纳米管具有比表面积大和很好的电子接受及传递性质，是一种理想的催化剂载体．碳纳米管负载半导 体纳米粒子能提高其催化性能 －８］．微波是一种电磁波，与传统的制备方法相比，微波可提供均匀的温度分
cds碳量子点
CDS碳量子点
概述
CDS碳量子点是一种新型的碳基材料，具有优异的光电性能和潜在的应用前景。碳量子点（Carbon Dots，简称CQDs）是一类尺寸小于10纳米的碳纳米材料，具有许多独特的特性，如荧光、电化学和光电性能等。CDS碳量子点是由硫化碳（Carbon Disulfide）合成的碳量子点，其在荧光材料、生物成像、光电子器件等领域具有广泛的应用前景。
合成方法
CDS碳量子点的合成方法多种多样，常见的方法包括溶剂热法、微波法、水热法等。下面以水热法为例，介绍CDS碳量子点的合成过程：
1. 准备硫化碳溶液：将硫化碳溶解在适量的溶剂中，如水或有机溶剂。溶液中的硫化碳浓度越高，合成的CDS碳量子点的荧光强度越高。
2. 加热反应：将硫化碳溶液加热至一定温度，常见的反应温度为100-200摄氏度。加热的过程中，溶液中的硫化碳会发生裂解和聚合反应，生成碳量子点。
3. 调控反应条件：在反应过程中，可以通过调节温度、反应时间、溶剂种类等参数来控制CDS碳量子点的大小、形状和荧光性能。
4. 分离和纯化：将反应溶液中的CDS碳量子点通过离心、过滤等方法分离出来，并用纯溶剂进行洗涤和纯化，去除杂质。
5. 表征分析：通过透射电子显微镜（TEM）、紫外-可见吸收光谱（UV-Vis）、荧光光谱等技术对合成的CDS碳量子点进行表征和分析，确定其大小、形状、结构和荧光性能等。
特性与应用
CDS碳量子点具有以下几个重要的特性和应用潜力：
1. 荧光性能
CDS碳量子点具有宽波长荧光发射特性，其发射峰位于可见光区域。荧光强度和发射峰可以通过调节合成条件来实现。CDS碳量子点在荧光探针、生物成像、光电子器件等领域具有广泛的应用前景。 2. 生物兼容性
CDS碳量子点具有优异的生物兼容性，可以在生物体内进行成像和治疗。由于其尺寸小、荧光性能好、毒性低等特点，CDS碳量子点在生物医学领域具有重要的应用潜力，如生物成像、药物传递、癌症治疗等。
微波合成技术在有机合成中的应用实例

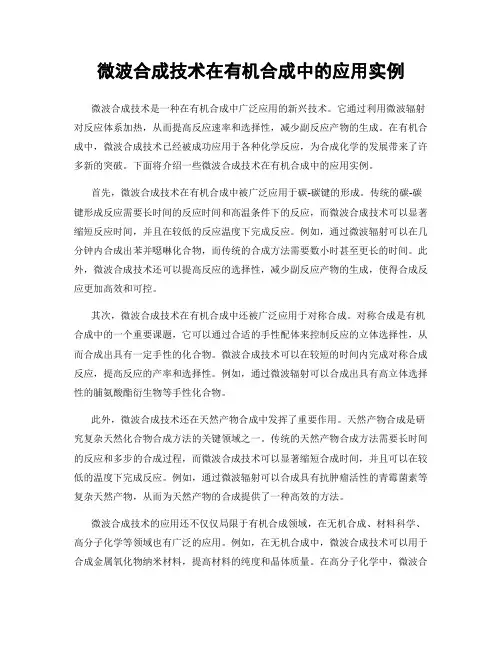

微波合成技术在有机合成中的应用实例
微波合成技术是一种在有机合成中广泛应用的新兴技术。它通过利用微波辐射对反应体系加热，从而提高反应速率和选择性，减少副反应产物的生成。在有机合成中，微波合成技术已经被成功应用于各种化学反应，为合成化学的发展带来了许多新的突破。下面将介绍一些微波合成技术在有机合成中的应用实例。
首先，微波合成技术在有机合成中被广泛应用于碳-碳键的形成。传统的碳-碳键形成反应需要长时间的反应时间和高温条件下的反应，而微波合成技术可以显著缩短反应时间，并且在较低的反应温度下完成反应。例如，通过微波辐射可以在几分钟内合成出苯并噁啉化合物，而传统的合成方法需要数小时甚至更长的时间。此外，微波合成技术还可以提高反应的选择性，减少副反应产物的生成，使得合成反应更加高效和可控。
其次，微波合成技术在有机合成中还被广泛应用于对称合成。对称合成是有机合成中的一个重要课题，它可以通过合适的手性配体来控制反应的立体选择性，从而合成出具有一定手性的化合物。微波合成技术可以在较短的时间内完成对称合成反应，提高反应的产率和选择性。例如，通过微波辐射可以合成出具有高立体选择性的脯氨酸酯衍生物等手性化合物。
此外，微波合成技术还在天然产物合成中发挥了重要作用。天然产物合成是研究复杂天然化合物合成方法的关键领域之一。传统的天然产物合成方法需要长时间的反应和多步的合成过程，而微波合成技术可以显著缩短合成时间，并且可以在较低的温度下完成反应。例如，通过微波辐射可以合成具有抗肿瘤活性的青霉菌素等复杂天然产物，从而为天然产物的合成提供了一种高效的方法。
微波合成技术的应用还不仅仅局限于有机合成领域，在无机合成、材料科学、高分子化学等领域也有广泛的应用。例如，在无机合成中，微波合成技术可以用于合成金属氧化物纳米材料，提高材料的纯度和晶体质量。在高分子化学中，微波合成技术可以用于高分子的合成、聚合反应和交联反应等。因此，微波合成技术的发展不仅促进了有机合成的进步，也在其他化学领域起到了重要的推动作用。
碳量子点的制备及性能研究
碳量子点的制备及性能研究
一、本文概述
随着纳米科技的迅速发展，碳量子点（Carbon Quantum Dots，简称CQDs）作为一种新兴的碳纳米材料，以其独特的光学性质、良好的生物相容性和环境友好性，在生物成像、光电器件、药物传递和环境治理等领域展现出广阔的应用前景。本文旨在全面介绍碳量子点的制备方法、结构特性以及潜在的应用价值，通过深入研究和分析，为碳量子点的进一步应用和发展提供理论支持和实践指导。
本文将首先综述碳量子点的制备技术，包括自上而下和自下而上两大类方法，如激光烧蚀、电化学氧化、热解和微波合成等。随后，文章将重点探讨碳量子点的光学性能、电子结构和表面性质，以及这些性质如何影响其在实际应用中的表现。本文还将对碳量子点在生物成像、光电器件、药物传递和环境污染治理等领域的应用进行详细介绍，并展望其未来的发展趋势和挑战。
通过本文的阐述，我们期望能够为读者提供一个关于碳量子点制备及性能研究的全面视角，并激发更多科研工作者对这一领域的兴趣和热情，共同推动碳量子点在纳米科技领域的发展和应用。
二、碳量子点的制备方法 碳量子点的制备方法多种多样，主要包括自上而下法（Top-Down）和自下而上法（Bottom-Up）两大类。自上而下法主要是通过物理或化学方法将大尺寸的碳材料（如石墨、碳纳米管等）剥离成小的碳量子点。这些方法包括激光烧蚀法、电弧放电法、电化学氧化法等。这些方法制备的碳量子点通常具有较好的结晶性和稳定性，但尺寸分布较宽，制备过程可能涉及高温或高压，操作条件较为苛刻。
自下而上法则是通过小分子前驱体的热解、水解或化学合成等方式，逐步生长成碳量子点。常用的方法有热解法、水热法、模板法、微波法等。这些方法制备的碳量子点尺寸较为均匀，可以通过改变前驱体或反应条件来调控碳量子点的结构和性质。自下而上法制备过程相对温和，操作简便，有利于实现大规模生产。
除了上述两类方法外，还有一些新兴的制备方法，如超声剥离法、溶剂热法、表面功能化法等。这些方法各具特点，可以根据具体需求选择合适的制备方法。随着科技的不断发展，碳量子点的制备方法将不断丰富和完善，为碳量子点的应用提供更多的可能性。
碳点的制备及在荧光分析中的应用
碳点的制备及在荧光分析中的应用
郭颖;李午戊;刘洋;杨连利
【摘 要】综述了碳点的制备方法、碳源材料以及碳点在荧光分析中的应用（包括生物成像、生物分子检测和金属离子检测）。碳点的合成方法包括自上而下法（电弧放电法、激光消融法、电化学合成法和酸氧化法）及自下而上法（微波法、水热法和超声法），并对碳点的发展前景进行了展望（引用文献79篇）。%A review
on the preparation of carbon dots,carbon source materials as well as
application of carbon dots in fluorescence analysis(including biological
imaging,biological molecule detection and metal ion detection)was
presented.Methods for preparation of carbon dots comprising the
methods of top-down (including arc discharge method,laser ablation
method,electrochemical method and acid oxidation method)and bottom-up (microwave method,hydrothermal method and ultrasonic method)were
described.Prospects on the trends of development in this field were also
given (79 ref.cited).
【期刊名称】《理化检验-化学分册》
【年(卷),期】2016(052)008
【总页数】7页(P986-992)
【关键词】碳点;制备;荧光分析;应用
微波法制备纳米碳管-碳化钛复合粉体
第３３卷第４期 ２０１１年Ｏ４月 武汉工程大学学报 Ｊ． Ｗｕｈａｎ Ｉｎｓｔ．Ｔｅｃｈ． Ｖｏ１．３３ Ａｐｒ． ＮＯ．４ ２Ｏ１１
文章编号：１６７４—２８６９（２０１１）０４—００５４—０４
微波法制备纳米碳管一碳化钛复合粉体
杜 宇 ，王升高 ，许传波 ，张文波
（１．湖北省等离子体化学与新材料重点实验室，湖北武汉４３００７４；
２．武汉工程大学材料科学与工程学院，湖北武－２Ｋ ４３００７４；
３．绿色化工过程省部共建教育部重点实验室，湖北武汉４３００７４）
摘 要：以钛铁矿为原料，通过等离子体化学气相沉积，生长纳米碳管．再通过微波加热强制碳化得到碳化钛一 纳米碳管（ＴｉＣ—ＣＮＴＳ）复合粉体．研究纳米碳管的生长工艺和微波碳化处理工艺，得出合理的制备工艺条件： 纳米碳管的制备条件为微波功率６００ Ｗ，腔体气压５．５ ｋＰａ，甲烷流量３．３ ｍＬ・ｒａｉｎ－。，氢气流量５５ ｍＬ・ｒａｉｎ＿。， 生长时间４０ ｍｉｎ．碳化条件：微波功率７００ Ｗ，处理时间１０ ｍｉｎ． 关键词：钛铁矿；纳米碳管；碳化钛；复合材料 中图分类号：ＴＢ３３２ 文献标识码：Ａ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７４—２８６９．２０１１．０４．０１４
０ 引 言 １ 实 验
钛铁矿（ＦｅＴｉ０。）是一种天然存在的矿物，
资源储量大，分布广泛，几乎遍布全世界．我国
的钛铁矿资源十分丰富，遍布２０个省区 ］．目
前，在钛铁矿资源的利用方面，主要是采用硫酸
法和氯化法生产钛白及海绵钛，但在生产过程
中，有大量的副产品及废酸废液产生，能源的利
用率较低，生产成本较高ｌ＿３］．因此，如何高效的
利用钛铁矿中钛、铁两种成份已成为急需解决
的问题．本研究以钛铁矿为原料，通过纳米碳管
的生长及微波强制碳化，制备出碳化钛／纳米碳
管复合粉体．该处理工艺流程简单、能耗小、副
产物少，合理的利用了钛铁矿资源，同时制备出
了性能优异的复合材料．该复合粉体中，ＴｉＣ有
碳量子点的制备与应用
Journal of Advances in Physical Chemistry 物理化学进展, 2017, 6(3), 128-136
Published Online August 2017 in Hans. /journal/japc https:///10.12677/japc.2017.63016
文章引用: 叶明富, 陈丙才, 方超, 吴延红, 陈国昌, 孔祥荣. 碳量子点的制备与应用[J]. 物理化学进展, 2017, 6(3):
128-136. https:///10.12677/japc.2017.63016
Synthesis and Applications of
Carbon Quantum Dots
Mingfu Ye1*, Bingcai Chen1, Chao Fang1, Yanhong Wu2, Guochang Chen1, Xiangrong Kong3
1School of Chemistry and Chemical Engineering, Hexian Development Institute of Chemical Industry, Anhui
University of Technology, Maanshan Anhui
2Shandong Huayu University of Technology, Dezhou Shandong
3Beijing Building Materials Sciences Research Academy, Beijing
Received: Jul. 10th, 2017; accepted: Jul. 23rd, 2017; published: Jul. 26th, 2017
Abstract Carbon quantum dots (CQDs), a novel class of carbon nanomaterials, have received wide attention due to their strong quantum confinement effect and stable photoluminescence property. This ar-ticle reviews the different synthetic methodologies to achieve good performance of CQDs. At the same time, the applications of CQDs are also reviewed in the article.
碳量子点的制备与介绍
碳量子点的制备与介绍
碳量子点（Carbon Quantum Dots，CQDs）是一种直径小于10纳米的碳基纳米材料。它们具有许多优良的性质，如较高的化学稳定性、优异的光学性能和生物相容性，因此在生物医学、能源存储和光电器件等领域具有广泛的应用潜力。本文将介绍碳量子点的制备方法以及它们的一些主要特性。
首先，我们来看一下碳量子点的制备方法。目前有几种常用的方法用于合成碳量子点，包括炭化物热解法、水热法和微波辐射法等。下面分别介绍这些方法。
炭化物热解法是一种将有机化合物热解得到碳量子点的方法。一般来说，选择含有碳、氮和氧等原子的有机化合物作为前体材料，通过高温热解反应将有机分子分解生成碳量子点。这种方法可以制备出具有较窄的光谱带宽、较高的量子产率和较好的稳定性的碳量子点。
水热法是一种简单易行的方法用于制备碳量子点。简单而言，将有机化合物溶解于溶剂中，加入适量的酸碱物质进行反应，在高温高压的条件下，有机分子会发生裂解生成碳量子点。这种方法制备的碳量子点具有较高的荧光量子产率、较大的布朗运动和较好的稳定性。
微波辐射法是一种利用微波辐射加热的方法制备碳量子点。通过将有机化合物溶解于溶剂中，放入微波反应器中，利用微波辐射来加热溶液，有机分子会裂解生成碳量子点。这种方法制备的碳量子点具有较快的反应速率、较窄的发射峰宽度和较高的量子产率。
接下来，我们来看一下碳量子点的一些主要特性。首先，碳量子点具有较高的化学稳定性，能够在不同的环境条件下保持其光学性能和稳定性。其次，碳量子点具有优异的光学性能，具有较高的荧光量子产率和较窄的发射峰宽度，可以在可见光范围内发光。此外，碳量子点还具有较好的生物相容性，可以应用于生物医学领域，如成像和药物传递等。最后，碳量子点还可以应用于能源存储和光电器件等领域，如太阳能电池和光电催化等。
综上所述，碳量子点是一种新型的纳米材料，具有许多优秀的性质和潜在应用。随着对其制备方法的不断优化和对其性质的深入研究，相信碳量子点在各个领域中的应用将得到更大的拓展和发展。
碳点的制备方法
碳点的制备方法
碳点是一种尺寸小于10纳米的碳纳米材料，它的独特性能使其在许多领域有
广泛的应用，例如生物成像、光电子学和能源存储等。碳点的制备方法包括化学
还原法、电化学法、微波辅助法、激光剥离法等多种方法。
其中，化学还原法是最常用的制备碳点的方法之一。该方法的原理是利用还原
剂将碳源还原成具有荧光性的碳点。这种方法简单易行，操作条件温和，成本低廉，
能够控制碳点的大小和形状。但是，该方法所需的还原剂通常有毒性，且产生的碳
点质量不够稳定。
电化学法是另一种常用的制备碳点的方法。该方法是通过在电极上进行电解，
使得碳源在电极上析出，并形成碳点。这种方法具有环境友好、生产成本低、反应
条件温和、可以控制碳点的大小和形状等优点。然而，该方法的制备过程相对较慢，
且需要使用大量的电解液和电极。
微波辅助法是一种新型的碳点制备方法。该方法是通过在微波场下加热碳源，
使其快速析出成碳点。这种方法反应时间短，制备速度快，能够获得高质量的碳
点。但是，该方法需要特殊的微波设备，成本较高。
激光剥离法是一种高效制备碳点的方法。该方法是通过用激光将固体碳源表面
剥离形成碳点。这种方法可以在常温下进行，制备出的碳点具有高度的纯度和荧
光强度。但是，该方法的制备过程需要特殊的激光设备，成本较高。
总之，不同的制备方法有各自的优缺点，根据实际需要和具体情况选择适合的
制备方法是非常重要的。
