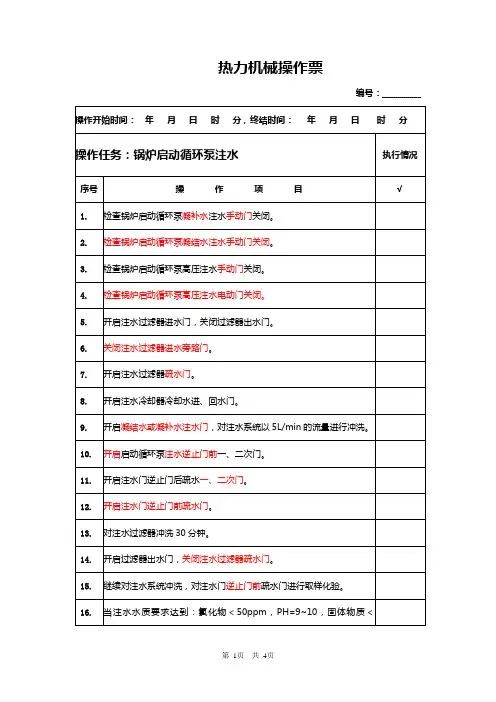

炉水循环泵注水(修改版)

炉水循环泵注水(修改版)
作业成员声明:我已经学习了上述危险点分析与控制措施,在作业中遵照执行。
作业成员签字:
5.
开启注水过滤器进水门,关闭过滤器出水门。
6.
关闭注水过滤器注水冷却器冷却水进、回水门。
9.
开启凝结水或凝补水注水门,对注水系统以5L/min的流量进行冲洗。
10.
开启启动循环泵注水逆止门前一、二次门。
11.
开启注水门逆止门后疏水一、二次门。
12.
开启注水门逆止门前疏水门。
18.
开启锅炉启动循环泵泵体空气一、二次门。
19.
开启锅炉启动循环泵进口管疏水一、二次门。
20.
联系炉检打开电机冷却器排空堵头。
21.
调整注水逆止门前注水二次门,以2L/min流量进行注水。
22.
开启锅炉启动循环泵注水逆止门后注水一、二次门。
23.
关闭注水门逆止门后疏水一、二次门。
24.
关闭注水门逆止门前疏水门。
25.
当电机冷却器排空充分冒水后联系检修安装并紧固排空堵头。
26.
当电机冷却器排空堵头关闭40min后,关闭启动循环泵泵体空气一、二次门。
27.
控制循环泵注水不小于3小时。
28.
关闭锅炉启动循环泵进口管疏水一、二次门。
29.
当锅炉启动循环泵进口管空气一、二次门充分冒水后关闭循环泵进口管空气一、二次门。
30.
当循环泵体疏水水质合格,根据需要保持连续注水或停止注水。
31.
启动循环泵充满温度低于20℃的水或与正常环境温度相同的水,用1000伏兆欧表测量绝缘应大于200兆欧。
32.
操作结束,汇报单元长,做好记录。
备注:
(注:√表示已执行。若有未执行项,在备注栏说明原因。)

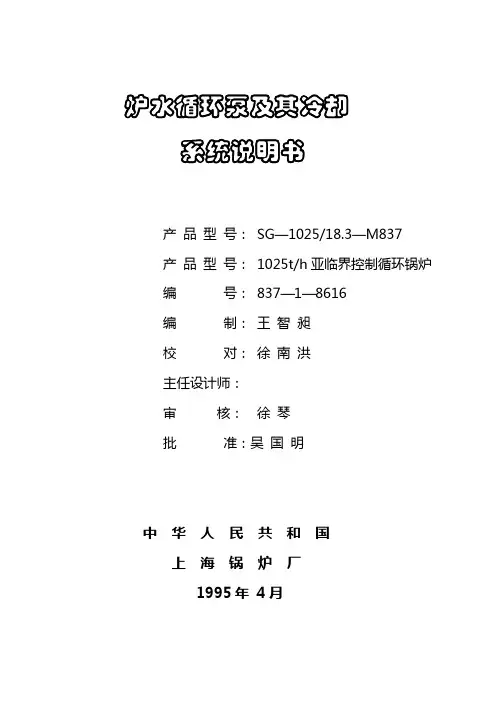

炉水循环泵及其冷却系统说明书

炉水循环泵及其冷却系统说明书

炉水循环泵及其冷却系统说明书产品型号: SG—1025/18.3—M837产品型号: 1025t/h亚临界控制循环锅炉编号: 837—1—8616编制:王智昶校对:徐南洪主任设计师:审核:徐琴批准:吴国明中华人民共和国上海锅炉厂1995年 4月说明对于炉水循环泵(简称炉水泵)应包含两方面的内容,其一是炉水泵设备本身,其二是为炉水泵配套的冷却系统,两者结合一起才构成一个完整体。

没有冷却系统,炉水泵无法使用。

关于炉水泵设备本身(包括泵体与电机两部分及其附属的仪表装臵等)是由泵的制造厂家完成配套出厂,而冷却系统则由锅炉制造厂承担设计并配套供货。

故炉水泵的说明书也由两部分组成,第一部分是有关炉水泵设计本身的(包括技术性能、结构介绍、设备保养、安装、运行、维修等)由泵厂提供,上锅厂将其转化后供给用户,第二部分是关于冷却系统说明书(即本说明书)则由上锅厂进行编写,主要是结合上锅厂提供的炉水循环泵冷却系统加以阐明,用户可在此基础上再进一步制订具体的操作规程。

目录1.概述2.防止泵内空气的滞留3.泵的初始充水及排气4.水压试验5.泵启动的准备6.工地试验7.化学清洗8.泵的投运9.泵的停用10.泵的疏水11.运行检查12.检修前的安全措施1概述1.1锅炉机组水循环系统是以投运三台循环泵中的二台即能带满负荷进行设计,另一台泵可作为备用、若单台泵运行则锅炉负荷必须减低到MCR(最大连续出力)的60%,即连续运行负荷在60%MCR以下,可以单台泵投运,若所有循环泵都停转,则不允许锅炉运行。

三台泵可任意切换,当二台泵运行时,若任一泵出现故障则通过自控装臵能自动切换到另一泵工作,此时如备用泵启动条件不满足,在5秒钟内不能启动时,则自动降负荷至60%MCR,在此期间水循环仍然安全。

如无泵运行,则通过与循环泵压差测量仪表连锁的主燃料跳闸起保护作用而自动停炉(MFT)。

根据CE公司技术资料故障而备用三泵又一时启动不了,会影响到锅炉的负荷变化,即是说若三泵运行,则即使一台泵故障而停用,对负荷毫无影响,这种运行方式偏于保守,当然三泵运行时对厂用电耗有所增加,但耗电有限,通常可不加计较。

炉水循环泵介绍

炉水循环泵介绍


至炉水循环泵注水手动门,

开启其后面临近的放水门及

锅炉侧炉水循环泵注水管路 冲洗门,通知维护人员在汽 机房炉水循环泵注水管路放 水管处加装压缩空气对管路
凝补水注水
气 接 口
进行吹扫,将积水吹出,并
保持压缩空气连续通流。
注意事项
1. 当除氧器温度超过130时由于给水温度超过较高,炉水泵处的压力低,容易汽化,所以启动炉水泵时不能开启入口 过冷水,待分离器温度接近给水温度后再开启过冷水。
➢泵 ➢ 电机 ➢ 转动部分 ➢ 止推和径向轴承 ➢ 电机高压冷却器冷却 ➢ 过滤器(电机冷却回路) ➢ 热屏蔽装置 ➢ 仪器仪表
结构部件
结 构 部 件


电 机


结构部件



泵 入 口



炉循泵入口手动门
结构部件
结构部件
结 构 部 件
结 构
闭式水冷却


结构部件
结 构 部 件
4. 炉水泵入口过冷度控制在30-60℃,避免在转态时因过冷度较高造成的储水罐水位持续不降且过热度较高的现象。
5. 锅炉炉水循环泵出口调节阀手动控制,开度一直保持在70%,就保证了锅炉的给水量,不会因为储水箱水位低而 关闭炉水循环泵出口调节阀导致给水流量低造成MFT动作。
6. 锅炉炉水循环泵出口调节阀手动控制一直保持在70%,给水量有减小,储水箱水位下降得比较快,在控制中发现 储水箱水位下降过快可适当手动关小炉水循环泵出口调节阀,但一定要保证给水量不低。
管路所有阀门,通过炉水循环泵及 热备用管路将炉水循环泵入口管路

的水放完;开启361阀所有阀门,将 361阀管路存水放尽。

循环泵说明书

循环泵说明书

LC系列高效烟气脱硫循环泵安装使用说明书襄樊五二五泵业有限公司公司简介襄樊五二五泵业有限公司原为中国兵器工业集团五二五厂所属企业,一九九九年九月改制为有限公司。

公司注册于襄樊(国家级)高新技术产业开发区湖北省高新技术企业,ISO9001 质量体系认证企业,中国通用机械泵行业协会会员,中国磷肥、硫酸工业协会会员,中国化工装备总公司供货定点企业。

公司现有资产总额3000 万元,员工200 多名,专业技术人员50 余人。

三十多年来我公司坚持自主开发和引进技术相结合,引进了法国公司的列泵专有制造技LC 系术,并在引进技术的基础上,适应市场需求,自主开发了多种泵型。

公司生产的主要产品有:LC 系列卧式离心泵、LC 系列高效烟气脱硫循环泵、PLC系列立式离心泵、LC-T系列渣浆泵、PLC-T系列立式渣浆泵、LH系列重型渣浆泵、FYL 系列悬臂立式离心泵、IHE 系列化工流程泵、LB 系列化工流程泵、IHZ 系列化工自吸泵、HZ系列化工轴流泵、LHZ系列立式轴流泵、MECP系列混流泵、S 型系列双吸泵、LSD系列高温浓硫酸泵以及截止阀、球阀等近两百种规格。

生产的材料有1Cr18Ni9Ti 、304、304L、316、316L、Mo2Ti、904(UB-6)、C4、Cr30A 、2605N、CD4MCu、DF2、MM-4、K 合金、SS920、20#合金、哈氏合金、蒙乃尔合金等二十多种。

产品广泛用于化工、化肥、冶金、矿山、火电、医药、造纸、污水处理等行业。

同时能根据用户的要求,提供大、中型不锈钢铸件和耐磨材料铸件,并承接来图加工制作。

主要技术装备:采用美国亚什兰工艺PEP SET树脂自硬砂造型生产线、采用中频炉熔炼,最大铸件重量可达吨、采用光谱分析仪和红外碳硫分析仪对钢水进行快速分析、热处理炉采用电子程序控制、泵的转子采用动平衡测试技术、符合ISO2548 要求的B 级精度的泵性能测试系统、采用计算机辅助设计。

炉水循环泵介绍(PPT)

炉水循环泵介绍(PPT)

电机腔室注水出现故障: 电机腔室注水出现故障:引发电机腔室受损照片
介绍完毕,谢谢!
联锁保护-启动允许条件
高压换热器冷却水出口流量不低; 汽水分离器出口压力≤14.5MPa; BCP泵电机温度正常:
BCP泵电机温度1≤65℃; BCP泵电机温度2≤65℃; BCP泵电机温度3≤65℃;
BCP泵最小流量管路电动门全开; BCP泵出口电动门全关;(讨论稿为出口电动门全开且再循环流量调 节阀开度≤5%) 汽水分离器水位正常:(≥1)
系统阀门功能介绍
361阀暖管电动门 BCP泵运行,自动关闭; 361阀开允许(以下任一)
分离器压力<14.5MPa且361阀出口至凝汽器启动消能装置电动门全 开 分离器压力<14.5MPa且361阀出口至凝汽器启动消能装置电动门全 开
360阀:在BCP启动时,为了防止汽水分离器储水箱水位的突然下
降,锅炉循环水流量控制阀必须逐渐打开,打开的上限设在20%的位 置,当在循环水流量达到30t/h时,将按预定设定率上升到100%的上 限。
系统阀门功能介绍
BCP泵入口电动门 BCP泵停运,允许关闭;
BCP泵出口电动门
BCP泵停运,允许关闭; BCP泵再循环电动门全开,允许关闭; BCP泵运行,自动开启;
系统阀门功能介绍
BCP泵再循环电动门 泵再循环电动门
BCP泵停运,允许关闭; BCP再循环流量≥182 t/h,延时10秒,允许关 闭; BCP泵运行,自动开启; BCP泵运行且再循环流量≤182t/h,自动开启;
电机注水
酸洗期间采用临时注水系统: 1.正式注水水源:凝泵出口和给水泵出口(不 可用) 2.在化学加药泵出口引一路临时管路满足炉水 泵注水要求。
试运转

暖水循环泵商品说明说明书

暖水循环泵商品说明说明书

Flow rates up to:120 m 3/h Head up to:43 m Max. discharge pressure:13 bar up to +140°C 16 bar up to +120°CTemperature range:–20°to +140°C Max. ambient temperature:+ 40°C Flanges ND:40 to 80N.T. N o 124-8/ENG. - Ed.3/05-05H 431200 /h mQm 38029SINGLE HEAD PUMPSIN-LINE ELECTRONIC CONTROLHeating - Air conditioningS.H.W. 50 HzPumps designed to circulate cold or hot water free from abrasive residues in heating,hot domestic supply water, cold and iced water systems and irrigation systems. If additives are used, such as glycol or oil,check that the seals are suitable and whether or not the flow rate needs to be adjusted (for a glycol volume of upwards of 10%).•Approved fluids:- Heating water to VDI 2035●- Service water - chilled/condenser water ●- Water/glycol-mixtures 1)●- Heat transfer fluids ❍Other media on request ❍PerformanceSpeed range: 1100 -2900 rpm.Infinitely-variable speed control.●Standard design❍Special design at extra cost1)Applies to 20 - 40 % vol. glycol content and up to 40°C fluid temperature.APPLICATIONS•Mains power supply3~400 V, 50 Hz ●3~380 V, 60 Hz ●•MotorThree-phase squirred cage electric motor Performance and frames to IEC 38 Integrated thermistor sensors ●(thermistor)Protection index IP 54 ●Insulating category F ●ElectronicsEmission EN 61800-3 EN 50081-1 Immunity EN 61800-3 EN 50082-2 Protection differential (FI)Selective “all current” FI differential circuit breakers are permitted.(> 300 mA trip rating).Ident mark: FI •Hydraulic partIn-line single-stage low pressure centrifuge pump with suction and discharge flanges of the same nominal diameter, with anair-cooled standard IEC motor. NP 16 holed flanges compliant with EN 1092-2. G 1/8 pressure gauge couplings used for the built-in differential pressure sensor.The pump body has serial bosses designed for a maximum operating pressure of16 bars. The motor shaft coupling is rigid. The body and the closed impeller are made from grey cast iron. The mechanical seal does not require maintenance and is independent of the rotation direction.It is suitable for pure water of a temperature up to 140°C and water/glycol mixturesof a volume up to 40% and a maximum temperature of 40°C. Special seals and sealing materials are available for other uses.•Motor protectionIntegrated full overload protection by PTC thermal sensor in all stator windings.IP 54 - Class F.•ENERGY SAVINGSPumps duty point optimization.Up to 50% energy savings compare to standard pumps.•NOISE CONTROLWhistling and noise elimination at thermostatic valves.Automatic speed adaptation for comfort needs.•RELIABILITYThe fully automatic running requires neither sensor maintenance nor drain. Electronic set equipped with non volatile memory for data storage, settings protection in case of electricity shortage.Protection Index IP 54 for motor/set package in case of dust and humid surroundings. For twin pumps (DIE equiped with 2 IF modules), automatic* permutation without external control.•SIMPLICITYOnly one button controls function choice and settings adjustment. Adjustments always viewable on LCD screen.NBNPSH curves shown are based on tested data. A safety margin of not less than0.5 m should be added.Mains parts Material Pump EN-GJL 2503)●Impeller EN-GJL 2004)●G-CuSn 5❍Lantern EN-GJL-2503)●Shaft 1.4122/X39CrMo17-1●Mechanical seal Graphite/Si carbide/EP●❍Other mechanical seals on request.Series SIE pumps are designed for directhorizontal or vertical inline pipe mounting.The motor or module must not be mountednear the bottom. Leave a space to removethe motor, the lantern ring and the impeller.With motor powers upwards of 4kW themotor needs to be supported (mounting invertical a duct) or a pedestal is required tosupport the pump body (mounting in ahorizontal duct).•PackagingThe pump, the packaging and the assemblyand instruction manual are included asstandard.•Accessories- Support bracket mounting- IF module LON*- Pipe supported ●- Bracket or base mounted ❍Pipe connectionsFlanges PN 16/EN 1092-2 ●- Pump intergrated P-c mode for constanthead control- Pump intergrated P-v mode for variablehead control- Remote control facility (0 - 10V) for wiringto an external control unit BMS- Pump integrated setpoint adjustment- Graphic Display- Fault reset button- Off-line centralised operating signal(closed-circuit contact)- Centralised fault signal (open-circuitcontact)- External On/Off- “Analogue 0…10V*” input- Space for IF module (interface for doublepumps)●Standard design❍Special design at extra cost* See functions charge1) Applies to 20 - 40 % vol. glycol content and upto 40°C fluid temperature.2) Applicable for water/glycol mixtures differingfrom those referred in 1).3) Previously Ft 25.4) Previously Ft 20.1. Complete exchange batch 1.1Hydraulic kit with 1.11 Nut 1.12 Washer 1.13 Impeller 1.14 O-ring1.2Kit mechanical seal with1.21 Complete mechanical seal 1.3Lantern kit parts with 1.31 Bleed screw1.32 Coupling protector 1.33 Lantern 1.4Kit shaft with 1.41 Shaft1.42 Spring stop cellar 1.5Complete coupling2. Motor3. Complete pump casing kit with 3.1 Pump3.2 Stopper for pressure ports4. Mounting screw for lantern/pump5. Mounting screw for motor/lantern6. Nut for motor/lantern mounting7. Washer for motor/lantern mounting8. Differential pressure sensor with pipe.IDENTIFICATIONSIE: single pump 2 pole motorNominal dia. of ports in cm Nominal dia. of impeller in cm Rated power in kWSIE 2 05 - 17/7.521FUNCTIONS CHART DIE FunctionSingle head pumps SIEMains power 3~400V, 50 Hz ●3~380V, 60 Hz ●Manual function Pump On/Off●Mode selection ( p-c, p-v, remote control)●Adjusting of the differential pressure setpoint ●Speed selection (manual remote control)●Automatic functionInfinitely variable speed control p-c ●Infinitely variable speed control p-v ●Full motor protection with trip function ●Remotely controlled function Remote On/OffCommand input “0...10 V” or “4-20 mA” (remote speed adjustment)●Signal and display functionCollective Run signal (volt-free contacts)●Collective Fault signal (volt-free contacts)●Fault light ●Fault code●LCD-screen with pump data display ●Data exchangeSerial digital interface (LON) for link-up to home system ●2)Double pump management (2 x single pumps)Normal/back up mode (automatic switching in the case of a fault/changing of pump according to time)●3)Cascade mode (switching on/off at peak loads for optimised energy consumption)●3)2) with 1 of IF-Module (Accessories)3) with 2 of IF-Modules (Accessories)SSMSBMLON (only on IF module LON)DPOption : IF module (DP) (LON)L1L2L3PE Ext.OffIn In 4…20mA0 (10V)231+24VRefit plug-in module for series SIE electronically controlled pumps for the following additional functions:•Serial digital interface (only on IF module LON) for the connection to Building Management (GTC).•DP interface for twin pump management with the functions:- Main/standby operation with automatic 24 h pump duty cycling,- Cascade mode with switching on/off of a 2nd pump at peak loads for optimised energy consumption.Three-phase 3~400V, 50Hz/380V, 60 HzSwitch rating of volt-free contacts for collective Run and Fault signals:- min. 12 V DC/ 10 mA - max. 250 V AC/1 AL1,L2,L3,PE :Power supply 3~400V - 50 Hz – 3~380V - 60 Hz SSM :Volt-free common Fault signal SBM :Volt-free common Run signal 3:Analog input 24 V DC for external sensor 2:Ground (⊥) sensor 1:Analog input (0 - 10 V) for integrated or external sensor (GTC)4…20 mA :Analog input (4-20 mA) for remote control impulse (GTC)Ext. Off :Remote On/Off DP :Twin pump management (2 pumps)LON:Serial digital BMS interface (LONWORKS),HmQI/min QI/s30050010002000300055030201510710201553035252030406010020050708090Qm /h2468HmkW 02468HmkW2134567kW Hm24201612845002501000125015007501014182226260QI/min QI/s 500250100012501500750101418222626QI/min QI/s213456897kW Hm2420161284021345689705002501000125015001750200022502500750102025303540155QI/min QI/s kW HmSuction-dischargeflangesPN16 - EN 1092-2NDD c g holes mm mm mm n x Ø4015011084 4 x 195016512599 4 x 1965185145118 4 x 19802001601328 x 19ORDERM O T O RP U M PREFERENCEPowerP2Speed input Nominal ND Ph b 1b 2b 3Y e f Øg H P 1O p P 2X mass P1 max.current ports kWrpm kW in A mmmm mm mm mm mm mm mm mmmmmmmmmm mm mm kg SIE 204-17/5.5 5.51100-29007.211.5403408211312918013014958266583170M10203039589SIE 205-17/7.57.51100-29009.314.55034010312013818016414348266590170M1020303100101SIE 206-15/5.5 5.51100-29007.211.56543011012614618018019560266596215M122030312097SIE 208-14/7.57.51100-29009.314.58040010512315118018017357266610200M122030312010653 bd de la République - Espace Lumière - Bât. 6 - 78403 Chatou Cedex FRANCETel: +33 (0)1 30 09 82 39 - Fax: +33 (0)1 30 09 82 34 - 。

Rinnai热水系统的回收泵和循环泵指南和说明说明书

Rinnai热水系统的回收泵和循环泵指南和说明说明书

guidelines.instructions regarding recirculation.RSRecovery and Circulation Pumps should For this application:Reference the Rinnai Hot Water System 11.16.2018options. Air intake manifold shown for Reference mixing valve manufacturer with storage recovery system.direct vent installations only.Design Manual for recovery pump sizing Do not use electronic cascade controls 12.15.2018Installation Manual for common vent Reference the Common Ventbe of bronze or stainless construction.Note:Condensate piping shall be CPVC or PVC material and shall not be smaller than the drain connection on the appliance.Components of the condensate drainage shall be CPVC or PVC material. All components shall be selected for the pressure andtemperature rating of the installation.Where the drain pipes from more than one unit are manifolded together for condensate drainage, the pipe or tubing shall be sized in accordance with an approved method as dictated by local codes.Condensate must be disposed of according to local codes.Circulation Pump should be controlled by an Aquastat or CombinationAquastat and Timer. Aquastat should be set to a 10-20F differential of water heater set temperature.Circulation Pump should be sized to maintain circulation loop temperature.Circulation Pump should be sized to overcome the pressure loss through the tankless water heater, supply, andreturn plumbing. Reference the Rinnai Hot Water System Design Manual for circulation pump sizing guidelines.This is not an engineering drawing; it is intended only as a guide and notas a replacement for professional engineering project drawings. Thisdrawing is not intended to describe a complete system. It is up to thecontractor or engineer to determine the necessary components andconfiguration of the particular system to be installed. The drawing does not imply compliance with local building code requirements. It is the responsibility of the engineer or contractor to ensure that the installation is in accordance with all local building codes. Confer with local buildingofficials before installation.MACHINED X.XXX = PROHIBITED.THIRD ANGLE PROJECTIONPROPRIETARY AND CONFIDENTIAL DCAABCD123456787654RINNAI AMERICA CORPORATIONSH DO NOT SCALE DRAWINGTRSCU-IL3BB6-BC2SHEET 1 OF 10.005WEIGHT:UNLESS OTHERWISE SPECIFIED:1REVPEACHTREE CITY, GA 30269BAngle =SCALE: NTS 1-800-621-9419Systems Design Manual2DWG. NO.3INTERPRET GEOMETRIC103 INTERNATIONAL DRIVE 0.010TOLERANCING PER:MATERIAL FINISHDRAWNCHECKED ENG MENTS:DATENAME TITLE:SIZE 12.15.2018TOLERANCES:Sheet Metal X.XX = 0.030 X.XXX = 0.010Fraction =1/32Angle = 1.0THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLEPROPERTY OF RINNAI AMERICA. ANY REPRODUCTIONIN PART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF RINNAI AMERICA IS AB Applicable Rack Configurations TRW03CU TRS03CUIL TRS03CUILW TRS05CU TRS06CUGas SupplyCondensate DrainLineTankless Rack System3-6 Unit Back2Back InLine w 2 Storage Tanks Storage Tank (No Burner or Heating Element) Submersible Aquastat (Set at 20F below Rinnai Temperature Setting)Optional Pump BypassOptional Tank BypassStorage Tank (No Burner or Heating Element) Submersible Aquastat (Set at 20F below Rinnai Temperature Setting)Pump/ Aquastat ControllerAquastat ConnectionCold Water SupplyHigh Temp ReturnLow Temp Supply High Temp SupplyAquastat ConnectionLow Temp Return。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

说明对于炉水循环泵(简称炉水泵)应包括两方面的内容,其一是炉水泵设备本身,其二是为炉水泵成套的冷却系统,两者结合一起才构成一个完整体。

没有冷却系统,炉水泵无法使用。

关于炉水泵设备本身(包括泵体与电机两部分及其附属的仪表装置等)是由泵的制造厂家完成配套出厂,而冷却系统则由锅炉制造厂承担设计并配套供货。

故炉水泵的说明书也由二部分组成,第一部分是有关炉水泵设备本身的(包括技术性能、结构介绍、设备保养、安装、运行、维修等)说明书(中英文版)由泵厂提供,第二部分是关于冷却系统说明书(即本说明书)则由上海锅炉厂有限公司进行编写,主要是结合上海锅炉厂有限公司提供的炉水循环泵冷却系统布置图(501915-E1-08)加以阐明,用户可在此基础上再进一步制订具体的操作规程。

阅读本说明书时,请对照501915-E1-08循环泵冷却系统图。

1.概述1.1锅炉机组水循环系统是以投运三台循环泵中的二台即能带满负荷进行设计,另一台泵可作为备用。

若单台泵运行则锅炉负荷必须减低到BMCR(最大连续出力)的60%,即连续运行负荷在60%BMCR以下,可以单台泵投运,若所有循环泵都停转,则不允许锅炉运行。

三台泵可任意切换,当二台运行时,若任一泵出现故障则通过自控装置能自动切换到另一泵工作,此时如备用泵启动条件不满足,在5秒种内不能启动时,则自动降负荷至60%BMCR,在此期间水循环仍然安全。

如无泵运行,则通过与循环泵压差测量仪表连锁的燃料跳闸起保护作用而自动停炉(MFT)。

推荐以三泵投运方式为宜,以避免二泵运行时一旦某泵突然故障而备用泵又一时启动不了,会影响到锅炉的负荷,若三泵运行,则即使一台泵故障而停用,对负荷毫无影响,这种运行方式偏于保守,当然三泵运行时对厂用电耗有所增加,但耗电有限,通常可不加计较。

从锅炉水循环角度考虑,不论投运三泵、二泵、一泵,任何运行方式都可保证安全。

1.2炉水泵电机的冷却系统由高压管路和低压管路两部分组成。

高压管路与炉水泵电机腔体相连接,其流通的水按其不同的工作阶段有不同的作用目的,分别称为充水(Filling Water)、清洗水(Purge Water)和高压冷却水(H、P、Cooling Water),而在低压管路中流通的则始终是低压冷却水(L、P、Cooling Water)。

(a)充水和清洗水水源取自凝水泵出口的低压冷凝水母管。

泵电机在安装或检修后,必须先对高压管路进行冲洗,直至管路冲洗干净合格后才能与电机相连。

接着对电机充水,并进一步对电机进行冲洗,直到电机冲洗合格。

在此期间,电机尚未启动,锅炉尚未升压,故此时的充水和清洗水不需要高压,但进入电机的水有一定要求,故要控制水质。

(b)高压冷却水冷却水从泵电机的底部进入,经电机下端的推力轴承带动辅助叶轮,以建立循环的流动,继而流过电机的转子和定子绕组及轴承间隙,从电机上端的出水口流出。

温度升高了的电机冷却水(亦称高压一次水)再经外置的热交换器高压侧将热量传给低压侧的低压冷却水(亦称低压二次水),然后被冷却过的高压一次水再返回进入电机,如此周而复始,形成闭路循环流动。

在正常运行情况下,高压一次水作闭路循环,不需要补充水,但当系统中偶有某处泄漏而使电机内循环水量不足,导致电机温度升高时,则高压冷却水应紧急注入补充,以维持电机的温度不超过限定值。

高压冷却水来自凝水泵出口的高压凝结水母管,温度较高,不可直接进入炉水泵电机,必须经过高压冲洗水冷却器(20),使温度降至49℃以下才可进入电机。

(c)低压冷却水低压冷却水不参与电机的直接冷却,而是用来冷却高压一次水的,故对其水质的要求不如高压水的严格,通常可采用电厂循环系统冷却水,要求无腐蚀性,无沉淀性物,以避免产生水垢,影响冷却效果。

并要求低压冷却水的进口温度小于38℃。

低压冷却水有二路途径:一路接入电机冷却器(2),以冷却电机的高压一次水;第二路接入高压冲洗水冷却器(20),以冷却电机循环回路的补充水。

(d)过滤器在冷却系统的流程中设置了(19)过滤器。

该过滤器设在冷却系统的入口总管上,三台泵合用,其目的是为过滤高压给水管道可能带来的锈蚀杂质。

1.3仪表每台泵上配有下列仪表供控制、指示或记录用;(a)电机腔温度指示开关(7)。

当电机腔出口温度超过60℃时,温度触点就触发报警,如超过65℃则由温度指示开关的第二触点触发循环泵解列。

(b)电机腔温度计(35)和热电阻(8),供就地监督和记录及启动联锁保护用。

(c)低压冷却水管路中接于电机冷却器出口的流量计(5),如果流量低于规定的最低值,则在控制室声光报警。

(d)每台泵有二只差压指示发送器(34),此仪表与DCS相接,根据泵的差压值来触发报警和燃料解列。

(e)装在泵壳体上和泵前汇合集箱上的热电偶(9)和(33),其用途是测定两者的温度差,在热态锅炉启动某台冷泵时,允许最大温差为56℃,此温差限制作为泵启动的联锁条件之一。

(f)在泵电机冷却器(2)的高压水出口装有温度表(4),低压水出口装有温度表(6),以便就地监视冷却器的运行情况。

2.防止泵内空气的滞留倒置式炉水循环泵(电机置于泵的下端)的设计在布置上已大大减少了泵内贮存空气的危害,然而仍必须留心及采取合理措施防止泵内滞留气穴。

由于轴承和电机绕组的间隙小,即使贮存很少量的空气也会破坏这些部份的润滑和冷却而致严重损坏。

在运行前,循环泵充水时,空气容易贮存在高压冷却水系统内。

当冷态启动和在低压条件下初始运转时,空气就可能排到泵内,为了减少泵内的气穴,应注意下列两点:(a)在泵启动前必须按照规程(在后面陈述)正确地充水和排气,如果电机内无水运转,轴承将立刻遭到破坏。

(b)任何时候电机腔内都应保持充水。

因此在炉水泵安装或疏水后应按照“泵的初始充水和排气”的要求将干净凝结水注入各泵。

为了减少锅炉内的气穴,应采取下列措施;(a)缓慢地给锅炉进水,应从锅炉机组的底部位置进水。

(b)确保省煤器再循环阀、省煤器排气阀和锅筒上所有排气阀全开。

(c)泵启动前,确保锅筒高水位,最好高到水位表的顶部,当泵被启动后保持适当的水位。

3.泵的初始充水及排气所有冷却水管路,充水和清洗水管路和泵冷却器的高压侧在与循环泵连接之前,必须将内部的氧化皮、焊渣等杂质冲洗干净,要严格防止垃圾杂质进入泵电机体内,建议与泵相连的高压冷却水管路在与泵连接前最好先进行酸洗。

为了消除任何可能产生的气穴,在对泵进行充水时须小心操作,以排除泵内的空气。

从电机底部向上充水,充水速度应缓慢,最大注入速度为每分种2.5升,遵照下列操作程序:(a)确保低压冷却水系统的阀均开着。

(b)确保泵出口阀(10)是关着。

(c)关闭旁路阀(11)(接于出口阀(10)出口的)(d)打开旁路阀(11a)(接于出口阀(10)进口的)、排气阀(30)和疏水阀(12)。

(e)关闭双联隔截阀(3)和打开阀(41)(15)(18,其中旁路阀关闭)(22)(23)(13)以接通充水管路,通过阀(13)使充水管路排污以保证充水管路没有杂质。

调整阀(23)的开度,通过测量阀(13)的排放量,使其稍大于规定的充水流量。

在调整阀(23)完毕后,关闭阀(13)并上锁,然后打开阀(3)。

注:对泵充水用的水必须是除氧的凝结水,充水温度应高于4℃,低于49℃,每次在打开阀(3)进行充水或清洗泵电机之前,应执行上述程序。

(f)通过阀(3)缓慢地对泵充入凝结水。

(g)当从疏水阀(12)开始排出不含空气的水流时,说明电机腔内已充水满溢,关闭阀(12)。

继续充水直到排气阀(30)排出无空气的水流时,随后关阀(30)。

此时对泵注水结束,锅炉可以上水,锅炉上水时泵出口阀(10)和旁路阀(11)(11a)均开启,连通管阀(28)打开,并维护充水。

(h)当泵和锅炉已充水完毕,按“泵启动的准备”内容进行检查,并使电机点转5秒种,然后停15分钟后再点转5秒钟,如此重复三次,使聚积在泵体及高压冷却水系统中的空气逸出,使之在锅炉中扩散消失。

在三次点转排气期间,应维持充水。

注:1)在点动排气期间,应观察电机运转电流值及压差值,压差应立即上升至2.7bar,如果压差不上升,立即停泵,这可能是电机反转所致,须对电机重新接线。

2)泵启动时间约1秒钟,如果5秒钟内电机启动失败,则应停止启动,查明原因,隔20分钟后才可再次启动。

(i)关闭(11)(11a)(15),使泵与充水及清洗系统隔绝。

附注1:装于循环泵排气管路和疏水管路的漏斗,应能方便地看到排出的水流并应便于采取水样。

附注2:有一根温度平衡连通管与各泵旁路管相连接,在此连通管上各点总是有流量而不被隔绝。

当任何一台泵在运行时,保持连续的炉水循环通过备用泵的出口管道,以使出口管道具有同样的炉水温度,这样可避免管道因温度不一致而引起过大的差胀应力。

附注3:止回阀(27)为防止阀(3)误操作使电机意外的疏水而造成炉水倒流进入电机。

附注4:充水或清洗水温(见温度计24)任何时候都不应超过49℃。

附注5:如果在泵内充水后而锅炉需要疏水,则在锅炉疏水前必须将泵出口阀(10)关闭,以避免炉水有沉淀物聚积在泵壳内。

4.水压试验锅炉本体的初始水压试验应在电机体未装上前进行,此时参加水压试验的泵壳体由专用的水压堵板封闭。

由于泵壳体内是空敞着,可打开各泵的出口阀(10)以使锅炉内匀称地充水。

在水压试验完成并将锅炉水压用水放掉后,遵照下列程序清洗下降管和汇合集箱,以防污秽物进入泵腔。

(a)用清洗水从锅筒向下冲灌到各下降管,此时下水包的疏水阀应打开。

(b)检查汇合集箱的清洁度。

(c)关闭泵出口阀(10)并按照制造厂说明书的安装要求装上泵电机体。

(d)清洗并安装高压充水和清洗管道及泵冷却器。

(e)按照“初始充水及排气”的要求用除盐水或凝结水对泵和电机充水。

整个泵全部安装之后,泵电机需与锅炉一起进行水压试验时,通常泵承受的压力不超过泵的设计压力,遵照下列程序:a)保持对各泵进行连续的清洗水量(清洗水量:4.92升/分),防止锅炉的注水进入泵电机内。

b)当锅炉满水后,打开泵出口旁路阀(11)(11a)。

c)关闭(15),切断进各泵的清洗水量。

d)对锅炉施以水压试验压力,此时泵和泵的高压管道也就受到同样的压力。

水压试验后,泵内应保持充满着水。

如逢结冰环境温度,必须采取防护措施。

对泵的水压试验压力为常温下泵的运行压力(应控制水压试验水温)。

所有接点、密封面和焊缝应承受试验压力且持续足够时间以便全面检查螺栓,垫圈等接口的严密性,不应有泄漏,泪珠或水滴发生。

5.泵启动的准备泵启动前必须满足下列各项:(a)确认泵已注满水并已排除空气。

(b)确认阀(43)(50)(51)(55)(56)开着,且冷却水流量符合要求值。

如果在热备用情况下启动泵,则阀(11)(11a)要打开。

(c)检查电机腔出口温度报警值和跳闸值是否正确,检查所有仪表的性能是否完好,确保汇合集箱和泵壳之间的温差不超过56℃。
