竹原纤维和竹浆纤维的结构与性能研究
竹原纤维和竹浆纤维的结构与性能研究
周建萍 (江南大学)
摘要：对竹纤维性能进行了测试，通过几种不同方法的分析鉴别，可以很清楚地区分竹原和竹浆纤维，并可纺性。
关键词：纤维素纤维：性能：测试：分析：竹原纤维：竹浆纤维
竹纤维是以竹子为原料的纤维素纤维，根据选材及加工工艺的不同，可分为竹原纤维和竹浆纤维。竹原纤维是将竹材通过物理机械的方法，或用天然药物浸泡后经整料、制片、浸泡、蒸煮、脱胶、分丝、梳纤、筛选等工艺去除其中的木质素、多戊糖、竹粉和果胶等杂质而制得。竹浆纤维则是用化学的方法制成浆粕后纺丝制得。为了更好地区别竹原纤维和竹浆纤维，我们做了一些试验，以便更好地了解竹纤维的性能。
l 形态结构特征
了解竹纤维的形态结构，不仅有助于辨别纤维，还可由此推断它的可纺性，竹原纤维和竹浆纤维形态结构对比见表1。
该试验用竹原纤维和竹浆纤维长度都为88 mm，外观较相似，具有蚕丝般光泽，纤维粗硬，粗略看似苎麻纤维，但比苎麻纤维细，竹原纤维比竹浆纤维略白。
制作纤维横截面切片，采用DZ3视频显微镜，放大倍数为750倍。观察到竹原纤维横截面形态为不规则腰圆形，有中腔，表面有很多裂纹；纵向特征有沟槽、横节，结构较粗糙。竹浆纤维横截面为不规则锯齿形，锯齿形表面有向芯层弯曲的趋势；纵向形态平直，表面有沟槽。两种纤维的表面形态结构见图1～4。
2 理化性能
2．1 纤维的强伸性能 实验仪器：YG003A型单纤维电子强力仪。
实验条件：拉伸速度20 mm／min，试样夹持长度20mm，纤维根数30，温度20℃，相对湿度65％。
竹原纤维和竹浆纤维的机械性能见表2。
由表2可得出如下结论。
(1)竹原纤维干湿断裂强度比竹浆纤维高。但竹原纤维经过吸湿后，强力明显下降。在纺纱过程中应当适当控制其含湿量，以保证纺纱过程的顺利进行。
(2)在测试单纤维的过程中，发现竹原纤维的强力不匀率偏大，而竹浆纤维强力和伸长比较均匀，原因是竹原纤维明显存在着粗细不匀。
(3)纤维断裂伸长的大小与其内部结构如结晶度、取向度、分子间力的大小等密切相关，竹浆纤维的伸长率明显大于竹原纤维。
(4)初始模量的大小表示纤维受较小拉伸力时的抵抗变形能力，竹浆纤维的初始模量比竹原纤维高，说明该纤维的刚性较好，其制品比较挺括，而竹原纤维制品则比较柔软。
(5)断裂比功的大小说明纤维的韧性，断裂比功大表明纤维的韧性较好，而且耐磨，其制品一般比较坚韧。从表2数据分析，竹浆的韧性优于竹原纤维。
2．2 耐热性能 纤维的热学性能与内部结构密切相关，采用YG252A—l型熔点仪进行耐热性试验，发现竹原纤维和竹浆纤维有区别，竹原纤维在200℃以后颜色开始微黄，300℃变成淡黄色。竹浆纤维在200℃时无变化，到260℃开始微黄，300℃变成了深黄色，有焦味。
2．3 燃烧性能
按照FZ／TO1057．2-1999纺织试验鉴别方法《燃烧法》实验观察，两种纤维燃烧的共同特征为：靠近火焰不熔不缩，接近火焰，迅速燃烧，离开火焰，继续燃烧，气味为烧纸味。不同特征：残留物竹原纤维为少量白灰，灰烬呈黑色，而竹浆纤维为白灰较多，灰烬呈深灰色。
2．4 溶解性能
用75％的硫酸溶液溶解，两者性能几乎相同，基本无法区分。
2．5 着色反应
着色反应试验可将适量的纤维放在碘一碘化钾饱和溶液中进行，冲洗晒干后，竹原纤维呈黑色，而竹浆纤维不染色，两者有明显的区别。在36℃阳光暴晒200 h后，竹原纤维呈黑蓝青，竹浆纤维不变色，竹原纤维和竹浆纤维的化学和热学性能对比见表3。
2．6 纤维的吸湿性和可纺性
竹原纤维和竹浆纤维的吸湿能力大于棉而小于粘胶，这是由于纤维内的空隙比棉多，结构比较疏松，水分子容易进入。经测试，竹原纤维回潮率为13％，竹浆纤维的回潮率为12％，两种纤维的吸湿和放湿速率较快，室内相对湿度高时吸收水分子，干燥时再将水分子释放，可起到调节湿度的作用，因而竹制品具有凉爽感，尤其适合作内衣、运动服、夏季服饰面料等。
由于竹原纤维和竹浆纤维具有优良的吸湿和放湿性，使其具有良好的导电性。纺纱时不会积聚静电，因此缠绕机件的现象较少，纺纱加工顺利。与吸湿性差的合成纤维混纺可改善合成纤维的可纺性，有利于成纱。
3 结语
通过对竹原纤维和竹浆纤维的对比认为，竹浆纤维的性能更为优越，表现为强伸度变异系数小，伸长率大，纤维韧性、耐磨性、可纺性较好。但不管是竹浆纤维还是竹原纤维，都具有天然纤维和化学纤维许多的优点，如天然的抗菌性、良好的染色性、柔软的手感、蚕丝般的光泽，具有快速的吸湿和放湿性能，使该类纤维具有广阔的发展空间。
竹纤维的纺织性能及其应用前景
第１９卷第３期 ２００７年９月 河南纺织高等专科学校学报 ＪＯＵＲＮＡＬ ＯＦ ＨＥＮＡＮ ＴＥＸＴＩＬＥ ＣＯＬＬＥＧＥ Ｖｏ１．１９．Ｎｏ．３ Ｓｅｐ．，２００７
竹纤维的纺织性能及其应用前景
柏俊岩，柏俊峰，秦喜庆 （河南省安阳县农业局棉花原种厂，河南安阳４５５１１１） 摘 要：介绍了竹纤维的结构和主要化学成分，研究了竹纤维的物理机械性能、抗茵除臭性能和纺纱性能。 关键词：竹纤维；结构；性能；绿色环保 中图分类号：ＴＳ １０２．３３ 文献标识码：Ａ 文章编号：１００８—８３８５（２００７）０３—０００２—０３ 竹纤维是继大豆蛋白纤维之后我国自行开发研 制并产业化的新型再生纤维素纤维。按选材及加工 工艺的不同，竹纤维分为竹浆纤维和竹原纤维¨ 。 竹浆纤维又称再生竹纤维、竹粘胶纤维，它以竹材为 原料，经人工催化将甲种纤维的含量提高到９３％以 上，用水解一碱法（多段漂白）制成竹浆粕，然后由 氢氧化钠溶解，经纺丝、凝固成型。这种方法保存了 天然抗菌成分“竹醌”。竹原纤维又称天然竹纤维， 常以毛竹或簇生竹为原料，将其锯成生产上所需要 的长度，然后采用机械、物理的方法，通过浸煮、软化 等多道工序，去除竹子中的木质素、多戊糖、竹粘、果 胶等杂质，从中直接提取原生的纤维。竹原纤维来 源于速成的鲜竹，资源十分丰富，其生产中的废弃物 土埋、焚烧后不会对环境造成污染，属于环保型纤 维；它不仅手感柔软、透气性好、穿着凉爽舒适、光泽 亮丽、可纺性好，而且织物耐磨性、悬垂性好，并具有 较好的天然抗菌、防臭、防紫外线等功能，被专家誉 为“２１世纪最有发展前景的健康面料”。本文探讨 了竹原纤维的一些纺织性能。 １竹纤维的结构及性能 １．１竹纤维的形态结构 竹纤维表面光滑，用肉眼观察几乎与棉纤维相 似。竹纤维的形态结构见图１。在扫描电镜下，放 大１ ５００倍可以观察到竹纤维微观形态结构：纵向 表面有明显的竖条纹，横节条纹呈现竹节状；横截面 呈不规则的椭圆形和腰圆形，边沿具有不规则锯齿 （利于成纱）；纤维中部布满了大大小小不规则的椭 圆形的孑Ｌ隙。
纺织服装概论
1 论纺织品竹纤维的开发与应用
现代设计的过度商业化，在促进人类社会发展进步的同时，对地球的生态环境也造成了巨大的破坏。生态面料竹纤维的研发成功，给服装绿色设计带来了一股前所未有的持久时尚风。
服装是物质与精神的复合载体，这种特殊性要求服装绿色设计具有其自身的特殊属性，即除了强调产品的环境属性外，还要突出强调服用性能中的健康属性，要运用现代生态学的观点来审视设计行为，即服装绿色设计应满足安全、健康,满足适度、自然、节约资源和环保的要求，实现真正意义上的可持续。竹纤维是以竹子为原料利用特殊工艺处理得到的再生纤维素纤维 ,其细度 、白度与普通粘胶纤维接近 , 并具有天然抗菌以及很强的抗紫外线等特性。竹纤维的截面呈天然中空，大部分接近圆形，边沿具有不规则的锯齿形 。纵向表面光滑均一 ,呈多条较浅的沟槽 ,这样的构造有利于导湿和吸放湿 ,因此竹纤维吸湿透气性居各纤维之首。竹纤维作为一个新的纤维品种 ,在染色后整理加工中要经受高温处理，因此研究热处理对竹纤维力学性能的影响具有重要的应用意义。
竹纤维的制作工艺分成两大类：
、天然竹纤维；
竹原纤维是采用物理、化学相结合的方法提取的天然竹纤维。 制取过程： 竹材→制竹片
制竹片（首先把竹子截断去掉竹节并剖成竹片，竹片的长度根据需要而定）→ 竹材 制竹片
煮炼竹片（将竹片放入沸水中煮炼）→压碎分解（将竹片取出压碎锤成细丝）→蒸煮 煮炼竹片 压碎分解
蒸煮
竹丝（将竹丝再放入压力锅中蒸煮，去除部分果胶、半纤维素、木质素）→生物酶脱 竹丝 生物酶脱
胶（把上述预处理的竹丝浸入到含有生物酶的溶液中处理，让生物酶进一步分解竹丝中的木质素、半纤维素、果胶，以获得竹子中的 2 纤维素纤维。在分解木质素、半纤维素、果胶的同时也可在处理液中加入一定量的可以分解纤维素的酶，以获得更细的竹原纤维）→梳理纤维（把酶分解后的竹纤维清洗、漂白、上油、柔软、开松梳理即可 梳理纤维
获得纺织用的竹原纤维）→纺织用纤维。
竹纤维面料怎么样竹纤维面料优缺点介绍
竹纤维面料怎么样竹纤维面料优缺点介绍
竹纤维面料是近几年来兴起的一种环保绿色的材质，因为其具有很多的优点，所以从产生以来就受到了人们的青睐。也许有很多人对于竹纤维面料还感到陌生，那么竹纤维面料究竟是个什么东西，它有什么独特的作用呢？下面就来看看竹纤维面料怎么样吧。
一、竹纤维的介绍
竹纤维就是从自然生长的竹子中提取出的一种纤维素纤维，是继棉、麻、毛、丝之后的第五大天然纤维。竹纤维具有良好的透气性、瞬间吸水性、较强的耐磨性和良好的染色性等特性，同时又具有天然抗菌、抑菌、除螨、防臭和抗紫外线功能。
专家指出，竹纤维是一种真正意义上的天然环保型绿色纤维。竹纤维纺织品因其完全 *** 了竹纤维的固有特性，而倍受消费者青睐，产品需求量逐年上升。
二、竹纤维的分类
1、天然竹纤维
天然竹纤维主要是竹原纤维。竹原纤维是采用物理、化学相结合的 *** 制取的天然竹纤维。竹原纤维采用物理和化学处理相结合的方式制取。
2、化学竹纤维
化学竹纤维又可以分类：竹浆纤维、竹炭纤维。
3、竹浆纤维
竹浆纤维是一种将竹片做成浆，然后将浆做成浆粕再湿法纺丝制成纤维其 *** 加工过程基本与粘胶相似。
4、竹炭纤维
是选用纳米级竹香炭微粉，经过特殊工艺加入粘胶纺丝液中再经近似常规纺丝工艺纺织出的纤维产品。
三、竹纤维面料的优点
相比于传统面料，竹纤维面料显得与众不同，它在自身品质和制成品性能上都有许多独特的地方，下面，我们就从这两个方面入手介绍竹纤维面料的优点。
1、细腻光滑
竹纤维面料具有精细的紧密度，再加上竹纤维天然的滑嫩性，
竹纤维面料摸上去非常柔滑、细腻，类似绸缎的手感。
2、透气吸湿
竹纤维作为一种植物纤维，它自身就具有良好的透气性， *** 成竹纤维面料后，面料上面布满细密的小孔，这些小孔帮助面料呼吸、吸水，因此，竹纤维面料的透气吸湿性很强。
3、抑制细菌
这个特性是经过实验证明的，竹纤维面料不仅不滋生细菌，还能杀死传播过来的细菌，非常健康。
竹丝绸织物服用性能研究

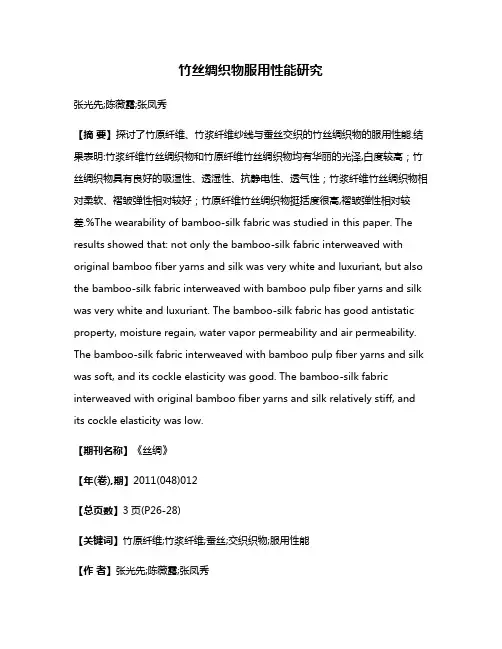

竹丝绸织物服用性能研究
张光先;陈薇露;张凤秀
【摘 要】探讨了竹原纤维、竹浆纤维纱线与蚕丝交织的竹丝绸织物的服用性能.结果表明:竹浆纤维竹丝绸织物和竹原纤维竹丝绸织物均有华丽的光泽,白度较高；竹丝绸织物具有良好的吸湿性、透湿性、抗静电性、透气性；竹浆纤维竹丝绸织物相对柔软、褶皱弹性相对较好；竹原纤维竹丝绸织物挺括度很高,褶皱弹性相对较差.%The wearability of bamboo-silk fabric was studied in this paper. The
results showed that: not only the bamboo-silk fabric interweaved with
original bamboo fiber yarns and silk was very white and luxuriant, but also
the bamboo-silk fabric interweaved with bamboo pulp fiber yarns and silk
was very white and luxuriant. The bamboo-silk fabric has good antistatic
property, moisture regain, water vapor permeability and air permeability.
The bamboo-silk fabric interweaved with bamboo pulp fiber yarns and silk
was soft, and its cockle elasticity was good. The bamboo-silk fabric
interweaved with original bamboo fiber yarns and silk relatively stiff, and
热处理对竹原纤维和竹浆纤维力学性能的影响
第２５卷第６期 ２００６年１２月 天津工业大学学报 Ｊ０ＵＲＮＡＬ ０Ｆ ＴＬ ＮＪＩＮ ＰＯＬＹＴＥＣＨＮＩＣ ＵＮ舰Ｉ ＩＴＹ Ｖ０１．２５ Ｎｏ．６ Ｄｅｃｅｍｂｅｒ ２ｏ０６
热处理对竹原纤维和竹浆纤维力学性能的影响
杨庆斌 ，刘逸新 ，王 瑞
（１．青岛大学纺织服装学院，山东青岛２６６０７１；２．天津工业大学纺织学院，天津３００１６０）
摘要：分别对竹原纤维和竹浆纤维进行热处理实验，分析纤维断裂强度、断裂伸长、初始模量、断裂功的变化与热 处理温度和热处理时间的关系，并进行对比．结果表明，在温度不超过１４０ ｏＣ时热处理对竹原纤维的力学 性能影响不大，但处理温度达到１４０℃以上，热处理时间超过２０ ｍｉｎ时，竹原纤维力学性能显著变差．而竹 浆纤维的这种变化趋缓． 关键词：竹原纤维；竹浆纤维；拉伸性能；初始模量 中图分类号：ＴＳ１０２．５１ Ｚ 文献标识码：Ａ 文章编号：１６７１—０２４Ｘ（２００６）０６—００３３—０４
Ｉｍｐａｃｔ ｏｆ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｏｎ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｎａｔｕｒａｌ ｂａｍｂｏｏ
ｆｉｂｅｒｓ ａｎｄ ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒｓ
ＹＡＮＧ Ｑｉｎｇ．ｂｉｎ 一，ＬＩＵ Ｙｉ．ｘｉｎ ，ＷＡＮＧ Ｒｕｉ （１．Ｃｏｌｌｅｇｅ ｏｆ Ｔｅｘｔｉｌｅ ａｎｄ Ａｐｐａｒｅｌ，Ｑｉｎｇｄａｏ Ｕｎｉｖｅｒｓｉｔｙ，Ｑｉｎｇｄａｏ ２６６０７ １，Ｃｈｉｎａ；２．Ｓｃｈｏｏｌ ｏｆ Ｔｅｘｔｉｌｅ，Ｔｉａｎｊｉｎ Ｐｏｌ￣ｅｃｈｎｉｃ Ｕｎｉｖｅｒｓｉｔｙ，Ｔｉ蛐ｊｉｎ ３００１６０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｎａｔｕｒａｌ ｂａｍｂｏｏ ｆｉｂｅｒｓ ａｎｄ ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒｓ ａｒｅ ｈｅａｔ－ｔｒｅａｔｅｄ．Ｔｈｅ ｒｅｌａｔｉｏｎｓｈｉｐｓ ｂｅｔｗｅｅｎ ｔｈｅ ｃｈａｎｇｅｓ ｏｆ ｔｈｅ ｓｔｒｅｎｇｔｈ，ｅｌｏｎｇａｔｉｏｎ，ｉｎｉｔｉａｌ ｍｏｄｕｌｕｓ ａｎｄ ｗｏｒｋ ｗｉｔｈ ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｔｉｍｅ ａｒｅ ａｎａｌｙｚｅｄ．Ｔｈｅ ｅｘｐｅｒｉｍｅｎ— ｔａｌ ｄａｔａ ｏｆ ｔｗｏ ｆｉｂｅｒｓ ａｌｅ ｃｏｍｐａｒｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ ｔｈｅ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｕｎｄｅｒ １４０ ｏＣ ｈａｓ ｌｉｔｔｌｅ ｅｆｆｅｃｔ ｏｎ ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｎａｔｕｒａｌ ｂａｍｂｏｏ ｆｉｂｅｒｓ，ｂｕｔ ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｄｅｃｒｅａｓｅ ｅｖｉｄｅｎｔｌｙ ｗｈｅｎ ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅｓ ａｒｅ ｂｅｙｏｎｄ １４０ ｏＣ ａｎｄ ｔｈｅ ｔｉｍｅ ｉｓ ｂｅｙｏｎｄ ２０ ｍｉｎ，ｔｈｅ ｃｈａｎｇｅｓ ｏｆ ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒｓ ｓｌｏｗ ｄｏｗｎ． Ｋｅｙ ｗｏｒｄｓ：ｎａｔｕｒａｌ ｂａｍｂｏｏ ｆｉｂｅｒ；ｂａｍｂｏｏ ｐｕｌｐ ｆｉｂｅｒ；ｔｅｎｓｉｌｅ ｐｒｏｐｅｒｔｙ；ｉｎｉｔｉａｌ ｍｏｄｕｌｕｓ
竹纤维的介绍及特点

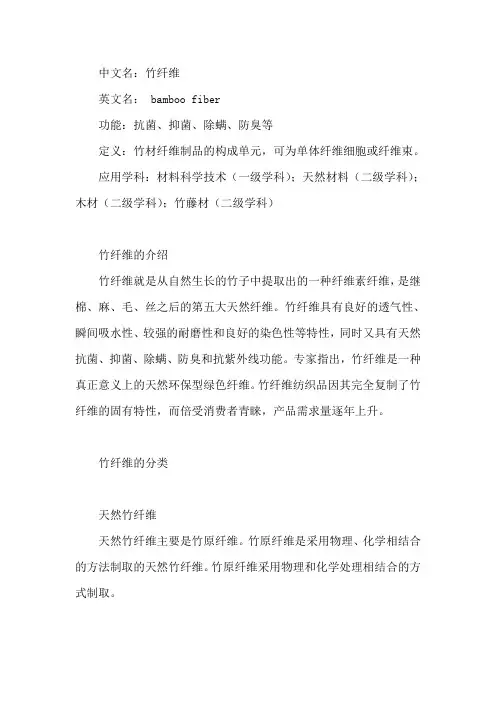

中文名：竹纤维
英文名： bamboo fiber
功能：抗菌、抑菌、除螨、防臭等
定义：竹材纤维制品的构成单元，可为单体纤维细胞或纤维束。
应用学科：材料科学技术（一级学科）；天然材料（二级学科）；木材（二级学科）；竹藤材（二级学科）
竹纤维的介绍
竹纤维就是从自然生长的竹子中提取出的一种纤维素纤维，是继棉、麻、毛、丝之后的第五大天然纤维。竹纤维具有良好的透气性、瞬间吸水性、较强的耐磨性和良好的染色性等特性，同时又具有天然抗菌、抑菌、除螨、防臭和抗紫外线功能。专家指出，竹纤维是一种真正意义上的天然环保型绿色纤维。竹纤维纺织品因其完全复制了竹纤维的固有特性，而倍受消费者青睐，产品需求量逐年上升。
竹纤维的分类
天然竹纤维
天然竹纤维主要是竹原纤维。竹原纤维是采用物理、化学相结合的方法制取的天然竹纤维。竹原纤维采用物理和化学处理相结合的方式制取。
化学竹纤维
化学竹纤维又可以分类：竹浆纤维、竹炭纤维。
竹浆纤维：竹浆纤维是一种将竹片做成浆，然后将浆做成浆粕再湿法纺丝制成纤维其制作加工过程基本与粘胶相似。
竹炭纤维：是选用纳米级竹香炭微粉，经过特殊工艺加入粘胶纺丝液中再经近似常规纺丝工艺纺织出的纤维产品。
竹纤维的成分特性
竹原纤维【bamboo fiber音译:班布尔】的化学成分主要是纤维素、半纤维素和木质素，3者同属于高聚糖，总量占纤维干质量的90%以上，其次是蛋白质、脂肪、果胶、单宁、色素、灰分等，大多数存在于细胞内腔或特殊的细胞器内，直接或间接地参与其生理作用。
纤维素是组成竹原纤维细胞的主要物质，也是它能作为纺织纤维的意义所在。由于竹龄的不同，其纤维素含量也不同，如毛竹嫩竹为75%，1年生为66%，3年生为58%。竹原纤维中的半纤维素含量一般为14%～25%，毛竹平均含量约为22．7%，并且随着竹龄的增加，其含量也有所下降，如2年生长竹24．9%，4年生23．6%。
竹纤维夏季服装面料的开发
《陕西纺织》 ２０１０．４ （总第８８期）
竹纤维夏季服装面料的开发
支超孟家光
（西安工程大学纺织与材料学院 西安７１００４８） 摘要：本文通过对竹纤维性能的研究以及产品试织，开发出了三大系列五个品种的夏季服装 面料，通过分析预计其有良好的市场前景。 关键字：竹纤维，夏季服装面料，功能性纺织品，产品设计 由于竹纤维纱线具有抗菌、导湿等其他纤维材料无法比拟 减少织物刺扎感的有效途径碡］。竹浆纤维克服了竹原纤维的 的优良性能，因此十分适合用来生产夏季服装面料，但目前市 刚性大、硬挺等缺点，因此较之竹原纤维不易产生刺扎感，并且 场上的竹纤维纺织品颜色单一，组织结构单调，已经不能满足 染色较容易，强力较好，韧性、耐磨性较高，可纺性提高。 消费者的需求，本课题针对这一问题，运用竹纤维纱线，开发出 由于竹纤维具有良好的透湿、透气、凉爽服用舒适性以及 了三个主题的夏季服装面料，具有较好的市场前景。 极佳的抗菌防臭保健功能，所以竹纤维是夏季理想的服用纺织 １竹纤维的性能 竹纤维可以分为竹浆纤维与竹原纤维。 竹浆纤维又称再生竹纤维、竹黏胶纤维。竹浆纤维对竹子 原料适应性强，采用化学方法制成。即以竹材为原料，经人工 催化将甲种纤维的含量提高到９３％以上，采用水解一碱法（多 段漂白），精制成可满足生产要求的竹浆粕．然后由氢氧化钠溶 解，经纺丝、凝固等工艺制成．同时确保天然抗菌成分“竹醌”不 受破坏，竹浆纤维可根据要求做成棉型短纤维、毛型短纤维。 纯纺纱或与其他天然纤维、化学纤维混纺制成混纺纱线，也可 直接纺成长丝，品种较多。竹浆纤维纵面外观类似黏胶纤维， 但横截面有很多大大小小的空隙，因此具有良好的透气性、吸 湿性、放湿性，染色性能优良，具有天然抗菌功能。 竹原纤维又称天然竹纤维。常采用毛竹或簇生竹为原料。 将天然竹竿锯成生产上所需要的长度，以满足与其他化学纤维 或天然纤维混纺的需要，然后采用机械、物理的方法，通过浸 煮、软化等多道工序，去除竹子中的木质素、多戊糖、竹胶、果胶 等杂质，从竹竿中直接提取原生的纤维。这种纤维在获取过程 中不含化学添加剂，是一种真正意义的纯天然纤维。 竹原纤维是采用独特的工艺从竹子中直接分离出来的纤 维。竹原纤维与采用化学处理的方法生产的竹浆黏胶纤维（再 生纤维素竹纤维）有着本质上的区别，是纯粹的天然纤维，属绿 色环保型纤维，纤维性能优异，具有特殊的风格，服用性能极 佳，保健功效显著，为区别于竹浆粘胶纤维，故取名为竹原纤 维。 ’ 当织物表面的毛羽和纤维接触人体皮肤而产生的刺扎、刮 拉、拨动、摩擦和纠缠汗毛等综合感觉，称为刺痒感…。纺织品 服用过程中，织物表面纤维头端低强度的、长期的作用力作用 于皮肤可能引起痒，而更深入的刺激将引起疼痛 。因此，也 有人认为痒觉是痛觉的前驱【３ Ｊ。 竹原纤维由于刚性大，因此在穿着中容易产生刺痒感，刺 痒感往往发生在麻类、毛类和含有粗硬短纤维的织物中 。 合适的材料织物结构以及减少织物与皮肤的接触面积，是 材料 ｊ。 竹纤维的突出优点：抗菌、导湿、散热等服用功能，是其他 纤维无法比拟的。 竹纤维的主要不足：耐酸碱性弱，强度低（好于或相当于黏 胶），湿强低。 竹原纤维的缺点：刚性大、硬挺、抱合力差、可纺性差，这是 国内难于发展市场的主要原因。 竹浆纤维的主要缺点：纤维在加工工程中由于加入了化学 药剂．原竹纤维中的一些有效成分受到破坏，环保作用和保健 性能逊于竹原纤维。 ２设计原理 ２．１原料的选择和利用 能用于设计生产纺织品的原料种类繁多，主要分天然纤维 和化学纤维。天然纤维中的棉、羊毛、蚕丝以及亚麻、苎麻被广 泛用于纺织面料的设计生产中。近年来，许多其他动物纤维被 用于纺织面料的设计开发，如山羊绒、兔毛、马海毛的等。而许 多化学纤维如黏胶纤维、涤纶、腈纶、锦纶等也被广泛用于纺织 而料的生产中。因此，目前能供人们使用开发的纤维材料很 多。在原料选择中，应根据产品的用途、待点以及对象选择相 应的纤维原料及其混纺比ｌ７】。 本次设计所采用的纱线为棉涤混纺纱、涤纶丝、竹浆纤维 纱线等，从而来实现夏季服装面料高支高密以及良好的视觉效 果等要求。 ２．２纱线颜色的设计和利用 ’ 对纺织品设计来说，色彩是一项重要的产品要素，它涉及 设计、创造、消费三个重要的产品环节。在设计这个环节，色彩 必须通过感性表现来显示产品的消费价值，这是一个极有价 值，同时又是极有难度的产品环节 Ｊ。 本次课题所采用的纱线颜色是参照２０１０年流行色预测来 进行选择的，并加入了白色等经典颜色。具体考虑因素如下： （１）流行色预测 （２）
竹浆纤维针织面料开发及性能研究
针 工 。２０１０年第７期 针织技术
竹浆纤维针织面料开发及性能研究
刘智．张威
（河北科技大学，河北石家庄０５００１８）
摘要：在全面了解竹纤维性能的基础上，采用２８ ｔｅｘ竹浆纤维纱线在４针道单面大圆机上开发出一 款新型针织面料。该面料光泽亮丽、手感柔软滑爽、悬垂性好 系统介绍了该产品的编织和染整工艺，并
将其与同种规格的纯棉面料的服用性能进行了对比分析，分析得出：竹浆纤维织物的透气性、渗透性、悬 垂性优于纯棉织物，但抗皱性略差，可通过纤维改性、混纺或交织等方法来解决。 关键词：纬编；针织面料：竹浆纤维：原生竹纤维 中图分类号：ＴＳ １８４．４＋１ 文献标志码：Ｂ 文章编号：１０Ｏ０—４０３３（２０１０）０７—０００６—０２
竹纤维是一种以竹子为原料 的环保型天然纤维 按照加工方法
不同．竹纤维可以分为原生竹纤维 和再生竹纤维 原生竹纤维是采用 机械、物理的方法把竹子加工成的 纤维：再生竹纤维的生产类似黏胶
等人造丝纤维的生产．就是先把竹 纤维制成浆粕．再进行纺丝加工生 产的一种纤维，也称为竹浆纤维． 国内生产竹纤维的企业大多采用
这种方法 ｌ竹浆纤维的性能特点
竹浆纤维是以竹子为原料．经 过人工催化将甲种纤维素含量从 ３５％左右提纯到９３％以上．采用水
解一碱法以及多段漂而形成满足生 产要求的竹浆粕．再经过溶解纺丝 而成。该纤维线密度小、强力高，耐 磨性大、韧性强，染色后不褪色、吸 湿透气性好、柔软光滑，富有丝质
效应 竹浆纤维的技术指标略微高 于棉浆纤维．线密度一般在１．１１～
５．５６ ｄｔｅｘ。长度在３ｌ～７６ Ｆｉｌｍ。纤维 光泽较好。具有独特的天然抗菌 性，优良的着色性、悬垂性和耐磨 性，尤其是吸湿、放湿性和透气性
优异 竹浆纤维横截面布满了大 大小小的孔隙．可以吸收并蒸发 水分．横截面高度中空．而且它的
面料废弃物可以自然降解．因而 倍受纺织界的关注Ⅲ ２竹纤维针织面料的开发 ２．１设备参数 机型 ４针道单面大圆机
什么是竹纤维面料及竹纤维面料的优势
什么是竹纤维面料及竹纤维面料的优势
竹纤维为什么被称为纤维面料皇后呢？在这里,为大家介绍一下被业内专家称为“二十一世纪最具有发展前景的健康面料”-竹纤维面料。
竹纤维面料一直享有“会呼吸的生态纤维面料”和“纤维面料皇后”的美誉，且被业内专家称为“二十一世纪最具有发展前景的健康面料”，是继“棉、毛、丝、麻”之后的第五次针织面料革命。
竹纤维就是从自然生长的竹子中提取出的一种纤维素纤维，以3-4年生健壮挺拔的优质青竹为原料，经高温蒸煮成竹浆，提取纤维素，再经制胶、纺丝等工序而制造出的再生纤维素纤维.
竹纤维面料具有良好的透气性、瞬间吸水性、较强的耐磨性和良好的染色性等特性，同时又具有天然抗菌、抑菌、除螨、防臭和抗紫外线功能。专家指出，竹纤维面料是一种真正意义上的天然环保型绿色纤维面料。竹纤维产品因其完全复制了竹纤维的固有特性，而倍受消费者青睐，产品需求量逐年上升。
竹纤维冬暖夏凉的原因：竹纤维横截面的独特结构，天然横截面高度中空，布满了大大小小椭圆形的孔隙，可以在瞬间吸收并蒸发大量的水分，竹的吸水导湿性是棉的三倍，专家称其为“会呼吸”的纤维或“纤维皇后”，竹纤维的吸湿性、排湿性、透气性居各大纺织纤维之首。夏秋季节使用竹纤维纺织品使人感到特别凉爽、透气，冬春季节使用既蓬松舒适又能调节体内温度和湿度，不上火，不发燥
竹纤维的纵向长度，其单根竹材纤维长度很难超过半厘米，“吸”入纤维腔中的气体和水份容易“呼”出，有效阻挡紫外线，阻止外界对皮肤产生的任何刺激。经中国科学院上海物理研究所检测证明：竹纤维的紫外线穿透率几乎为零（只有万分之六），棉的紫外线穿透为万分之二千五，竹纤维维的抗紫外线能力是棉的417倍，从而保证了人体免受紫外线的伤害产生负离子，竹纤维是从原竹中提练出来的绿色环保材料，它具有天然的产生负离子的特性。
竹子应用广泛是大家熟知的，但应用于服装领域还是近几年的事。用竹子加工成的纤维称为竹纤维，竹纤维分成两大类：
竹纤维及其针织物性能分析
2011年第40卷第5期轻纺工业与技术
竹纤维及其针织物性能分析
郑少琼，朱江波
（广东纺织职业技术学院，广东佛山528041）
【摘要】竹纤维纺织品具有吸湿、放湿快，透气性好和抑菌等性能，竹纤维针织物和棉针织物的性能比较的结果表
明，竹纤维针织物的透气性、悬垂性、折皱回复性均优于棉针织物。
【关键词】竹纤维；性能；针织物
中图分类号：TS102.51文献标识码：B文章编号：2095-0101（2011）05-0028-03
收稿日期：2011-07-02作者简介：郑少琼（1970-），女，广东台山人，纺织工程师，研究方向为纺织新型材料的开发及纺织新工艺新技术。竹纤维是近年来由我国自行开发成功的一种新型
生态环保再生纤维素纤维，具有纤维强度高，弹性好，吸
湿、放湿快和染色性能优良等特点。竹纤维在大自然的
环境中能够保持无虫蛀、不霉烂，有一定的抑菌功能。
竹纤维虽然有上述诸多优点，但与其他纤维相比在
某些方面也存在缺陷，如湿强低于棉纤维，干强远低于
涤纶等。为了更好地了解竹纤维针织物的性能特点，如
下分别用竹纤维和棉纤维两种纯纺纱线进行小样织造，
并对两种织物的性能进行测试和比较分析，为合理使用
竹纤维开发产品提供一定依据。
1竹纤维的性能特点
纺织用竹纤维按照加工方法不同，分为竹原纤维、
竹浆纤维和竹炭纤维三大类，下面主要谈谈竹原纤维的
性能特点。
1.1竹原纤维的化学份分和结构形态
竹原纤维的化学成份主要是纤维素、半纤维素和木
质素，三者同属于高聚糖，总量占纤维干质量的90％以
上，其次是蛋白质、脂肪、果胶、单宁、色素、灰分等，大多
数存在于细胞内腔或特殊的细胞器内，直接或间接地参
与其生理作用。经扫描电子显微镜观察，竹原纤维纵向
有横节，粗细分布很不均匀，纤维表面有无数微细凹槽。
横向为不规则的椭圆形、腰圆形等，内有中腔。横截面上
布满了大大小小的空隙，且边缘有裂纹，与苎麻纤维的
截面很相似。竹原纤维的这些空隙、凹槽与裂纹，犹如毛
细管，可以在瞬间吸收和蒸发水分，故被专家们誉为“会
