玻璃蒙砂工艺和技术参数

合集下载

玻璃瓶蒙砂工艺

玻璃瓶蒙砂工艺1. 简介玻璃瓶蒙砂工艺是一种常见的砂粒处理技术，通过将玻璃瓶表面喷涂砂粒，使其具有半透明、磨砂的效果，从而增加玻璃瓶的美观度和触感，同时也增加了其质感和防滑性能。

本文将详细介绍玻璃瓶蒙砂工艺的原理、工艺流程和应用。

2. 原理玻璃瓶蒙砂工艺的原理是通过气压喷枪将砂粒喷射到玻璃瓶表面，使其形成均匀的砂粒层。

砂粒可以是细小的矽砂、铝砂或玻璃珠等，根据不同的需求选择不同的砂粒。

砂粒的喷射是通过气压产生的，气压喷枪通过连续的喷射和吸入空气的动作，实现砂粒的均匀喷射。

根据需要，可以调整喷射的气压和砂粒的颗粒大小，以达到理想的蒙砂效果。

3. 工艺流程玻璃瓶蒙砂工艺通常包括以下几个步骤：3.1 准备工作首先，需要准备好所需的砂粒、气压喷枪和玻璃瓶。

根据需要，选择合适颗粒大小和质地的砂粒，并将其装入气压喷枪。

3.2 表面准备在进行蒙砂工艺之前，需要对玻璃瓶表面进行处理。

通常会使用酸洗或者机械砂光等方法，去除玻璃瓶表面的污渍和不均匀的部分，以确保蒙砂效果的均匀性和持久性。

3.3 蒙砂喷涂将准备好的玻璃瓶放置在喷涂区域，通过气压喷枪将砂粒均匀喷射到玻璃瓶表面。

喷涂的过程需要保持均匀的力度和速度，以确保蒙砂层的一致性。

3.4 确定蒙砂效果喷涂完毕后，可以根据需要对蒙砂效果进行调整。

可以使用特殊的工具或者技术，如掩膜、模板等，对玻璃瓶表面进行局部性蒙砂，以创造出不同的效果和图案。

3.5 确保蒙砂层的附着性为了保证蒙砂层的持久性和附着性，通常需要对玻璃瓶进行特殊的处理。

例如，可以使用高温烧结、特殊材料涂层等方法，增强蒙砂层与玻璃瓶表面的结合力，使其不易磨损和脱落。

4. 应用玻璃瓶蒙砂工艺被广泛应用于各个领域，例如：4.1 包装行业玻璃瓶蒙砂工艺可以为包装行业提供更加精美、独特的玻璃瓶。

通过蒙砂工艺，可以在玻璃瓶表面创造出不同的纹理、图案和字体，使包装更具艺术性和品质感。

4.2 室内装饰玻璃瓶蒙砂工艺也常用于室内装饰领域。

化学蒙砂玻璃_三_

讲座　化学蒙砂玻璃(三)王承遇,陶　瑛(大连轻工业学院玻璃及无机新材料研究所,辽宁　大连　116001)Frosting G lass(3)WANG ChengΟyu,T AO Ying中图分类号:T Q171.6文献标识码:B文章编号:1000-2871(1999)03-0063-043.7　蒙砂工艺制度蒙砂工艺制度主要指蒙砂温度和时间。

蒙砂温度由蒙砂液的配方和蒙砂工艺来决定。

每种蒙砂液必须用其相应的蒙砂温度,如上期表2中P-5配方要求在40～60℃进行蒙砂,在此温度下反应进行最完全,蒙砂效率最高。

在蒙砂液配方已确定的条件下,根据蒙砂工艺来制定合适的蒙砂温度和时间。

浸入法和喷吹法对蒙砂液温度的要求是不相同的,由于浸入法蒙砂时,玻璃制品浸泡在酸液中,要求温度比喷吹法要低一些。

一般浸入法最佳温度为25～30℃,此时蒙砂玻璃的透过率比较低,蒙砂效果比较好。

在20℃时蒙砂后,玻璃透过率比较高,说明温度低时,蒙砂效率不高。

温度过高,氢氟酸挥发增加,造成大量损失,同时减弱了酸的浓度,蒙砂效果反而降低。

如蒙砂液温度低一些,蒙砂时间就要延长。

为保证蒙砂液温度稳定,玻璃制品在浸入蒙砂液以前,先进行预热,使玻璃制品和蒙砂液保持相同的温度,避免冷的玻璃制品投入蒙砂液中,引起温度的波动。

喷吹法蒙砂时,由于酸液和玻璃接触时间短,所以蒙砂液温度要高一些,一般将蒙砂液加热到40～50℃,再喷吹到玻璃表面上。

a b图4　蒙砂温度对玻璃表面形貌的影响图4为同一配方的蒙砂粉在同一时间不同温度下蒙砂后,表面形貌的偏光显微镜照片(放大80倍),a为25℃下蒙砂90s,b为30℃下蒙砂90s,由此可见温度提高,反应物晶粒比较粗大。

用同一蒙砂粉在相同的温度(30℃)下,经不同蒙砂时间后,玻璃表面形貌的偏光显微镜照片(放大80倍)如图5所示。

a为蒙砂90s,b为蒙砂120s,两者对比明显看出,蒙砂时间增加,表面的晶粒长大。

一般蒙砂时间在40s时,侵蚀反应很不完全。

水性蒙砂玻璃粉使用介绍

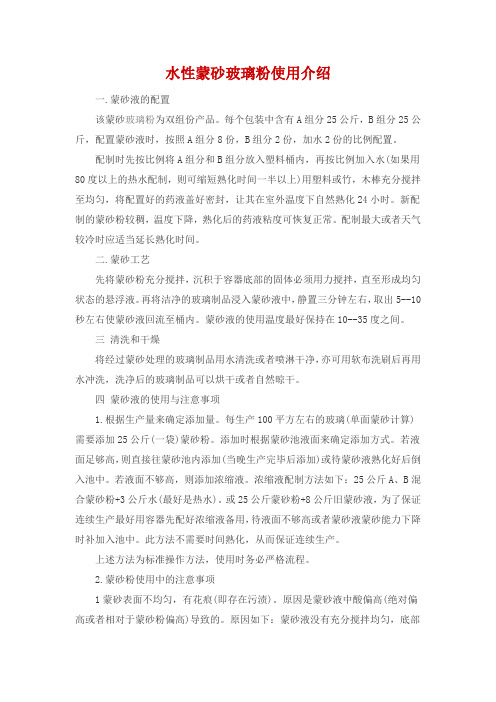

水性蒙砂玻璃粉使用介绍一.蒙砂液的配置该蒙砂玻璃粉为双组份产品。

每个包装中含有A组分25公斤，B组分25公斤，配置蒙砂液时，按照A组分8份，B组分2份，加水2份的比例配置。

配制时先按比例将A组分和B组分放入塑料桶内，再按比例加入水(如果用80度以上的热水配制，则可缩短熟化时间一半以上)用塑料或竹，木棒充分搅拌至均匀，将配置好的药液盖好密封，让其在室外温度下自然熟化24小时。

新配制的蒙砂粉较稠，温度下降，熟化后的药液粘度可恢复正常。

配制最大或者天气较冷时应适当延长熟化时间。

二.蒙砂工艺先将蒙砂粉充分搅拌，沉积于容器底部的固体必须用力搅拌，直至形成均匀状态的悬浮液。

再将洁净的玻璃制品浸入蒙砂液中，静置三分钟左右，取出5--10秒左右使蒙砂液回流至桶内。

蒙砂液的使用温度最好保持在10--35度之间。

三清洗和干燥将经过蒙砂处理的玻璃制品用水清洗或者喷淋干净，亦可用软布洗刷后再用水冲洗，洗净后的玻璃制品可以烘干或者自然晾干。

四蒙砂液的使用与注意事项1.根据生产量来确定添加量。

每生产100平方左右的玻璃(单面蒙砂计算)需要添加25公斤(一袋)蒙砂粉。

添加时根据蒙砂池液面来确定添加方式。

若液面足够高，则直接往蒙砂池内添加(当晚生产完毕后添加)或待蒙砂液熟化好后倒入池中。

若液面不够高，则添加浓缩液。

浓缩液配制方法如下：25公斤A、B混合蒙砂粉+3公斤水(最好是热水)。

或25公斤蒙砂粉+8公斤旧蒙砂液，为了保证连续生产最好用容器先配好浓缩液备用，待液面不够高或者蒙砂液蒙砂能力下降时补加入池中。

此方法不需要时间熟化，从而保证连续生产。

上述方法为标准操作方法，使用时务必严格流程。

2.蒙砂粉使用中的注意事项1蒙砂表面不均匀，有花痕(即存在污渍)。

原因是蒙砂液中酸偏高(绝对偏高或者相对于蒙砂粉偏高)导致的。

原因如下：蒙砂液没有充分搅拌均匀，底部沉积了大量蒙砂粉，造成蒙砂液中蒙砂粉含量偏低，蒙砂液中的酸度偏高。

一定要注意搅拌时把底部沉积的蒙砂粉搅拌均匀。

纯水性环保型玻璃蒙砂粉使用技巧

纯水性环保型玻璃蒙砂粉使用说明书环保型化学玻璃蒙砂粉是新一代高技术产品，是目前市场上唯一真正纯水性环保型蒙砂粉，它采用自来水配制蒙砂液。

对平板玻璃、日用玻璃、灯饰玻璃等均能产生很好的蒙砂效果。

每公斤蒙砂粉可处理六平方米玻璃（以单面计算）。

一、蒙砂液的配制这种蒙砂粉是双组份产品，包装箱中含A组份17.5公斤，含B 成份7.5公斤，配制蒙砂液时，按照A组份7份，B组份3份，按1KG 蒙砂粉加自来水300克的比例配制。

配制时先按比例将A组份和B组份放入塑料桶内，再按比例加入自来水（如果用开水配制，由可缩短熟化时间一半）用塑料或竹、木棒充分搅拌至均匀，将配好的药液盖好，让其在室温下自然熟化24小时，新配制的蒙砂液较稠，熟化后药液粘度、温度可恢复正常。

药水熟化好后，因是过饱和溶液，池内有部分白色晶体析出，故用20目的筛网在药水池的中间进行隔滤，药液在药液箱的一头，晶体则在药液箱的另一头，在蒙砂液浓度下降时会不断溶解，保证药水浓度。

二、蒙砂工艺先将蒙砂液充分搅拌，沉积于容器底部的固体必须搅动，直到形成均一状态的悬浮液，再将洁净的玻璃制品浸入蒙砂液中，摇动2.5-3分钟左右，取出2-3秒左右使蒙砂液流回槽内。

（也可平置于蒙砂槽内，对玻璃淋蒙砂液2.5-3分钟，将蒙砂玻璃侧立2-3秒，待蒙砂液流回槽内）这时马上将玻璃搬到清洗架上，用清水及海绵刷将玻璃制品冲洗干净即可，蒙砂液的使用温度最好保持在18-35℃之间。

三、清洗和干燥将经过蒙砂处理的玻璃制品用自来水清洗或喷淋干净，亦可用海绵刷洗刷后再用自来水冲洗。

洗净后的玻璃制品可烘干或自然凉干。

四、蒙砂液的使用与维护1、根据生产量来确定添加量，每生产80㎡左右玻璃（单面计算），需添加一箱蒙砂粉。

添加时根据蒙砂池的液面来确定添加方式：若液面太高，则往池里取水出来倒掉，保证药液浓度，若液面不够高，则添加浓缩液，浓缩液配制如下：一箱粉加5Kg水，或一箱粉加5Kg旧液。

为了保证连续生产，最好用容器先开好浓缩液备用，待液面不够高或蒙砂液药力降低时补加入池中，添加浓缩液后的蒙砂液应呈奶白状，较稠，液体中应有较多的白色结晶体存在。

玻璃蒙砂粉技术

玻璃蒙砂粉技术
玻璃蒙砂粉技术是一种新型的玻璃装修工艺，它是通过在干净、平整
的玻璃表面上粘贴一层特殊砂粉材料，再将其烘烤固定的装饰技术。

它具
有玻璃装饰技术的优势，如：简单易行、不污染环境、美观大方、耐磨耐蚀、透光度高、防紫外线等优点。

玻璃蒙砂粉技术的施工过程是：首先，将玻璃干净清洗，清除表面污
垢杂物；其次，将特殊砂粉材料分装好在特定位置，朝向玻璃表面；接着，把砂粉上膜涂到玻璃表面，用毛刷把涂料均匀涂抹；最后，将玻璃放入特
定温度的烘箱内，进行烘烤，完成玻璃蒙砂粉装饰技术的施工。

玻璃蒙砂粉技术采用新型的玻璃装饰技术，不仅能够有效的防止玻璃
污染，还能够增加玻璃的耐磨性和美观性，是一种理想的玻璃装饰新方案。

蒙砂玻璃制作工艺流程

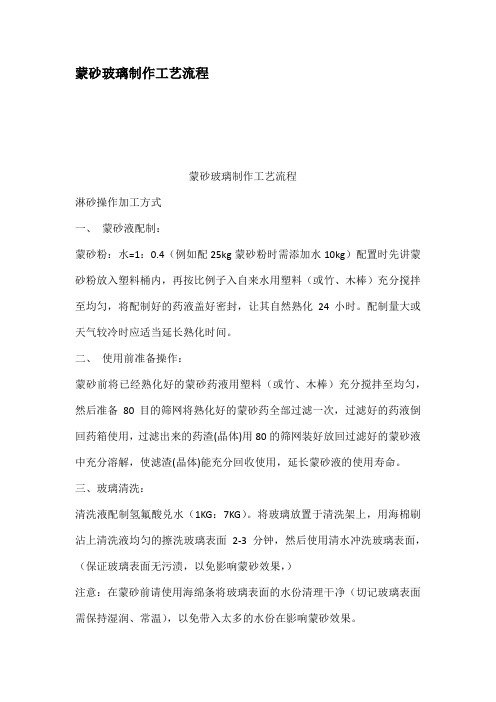

蒙砂玻璃制作工艺流程蒙砂玻璃制作工艺流程淋砂操作加工方式一、蒙砂液配制：蒙砂粉：水=1：0.4（例如配25kg蒙砂粉时需添加水10kg）配置时先讲蒙砂粉放入塑料桶内，再按比例子入自来水用塑料（或竹、木棒）充分搅拌至均匀，将配制好的药液盖好密封，让其自然熟化24小时。

配制量大或天气较冷时应适当延长熟化时间。

二、使用前准备操作：蒙砂前将已经熟化好的蒙砂药液用塑料（或竹、木棒）充分搅拌至均匀，然后准备80目的筛网将熟化好的蒙砂药全部过滤一次，过滤好的药液倒回药箱使用，过滤出来的药渣(晶体)用80的筛网装好放回过滤好的蒙砂液中充分溶解，使滤渣(晶体)能充分回收使用，延长蒙砂液的使用寿命。

三、玻璃清洗：清洗液配制氢氟酸兑水（1KG：7KG）。

将玻璃放置于清洗架上，用海棉刷沾上清洗液均匀的擦洗玻璃表面2-3分钟，然后使用清水冲洗玻璃表面，（保证玻璃表面无污渍，以免影响蒙砂效果，）注意：在蒙砂前请使用海绵条将玻璃表面的水份清理干净（切记玻璃表面需保持湿润、常温），以免带入太多的水份在影响蒙砂效果。

四、蒙砂操作：使用前用木棒将蒙砂液充分的搅拌均匀。

将背面贴好保护膜的玻璃放入淋砂架台上（玻璃斜放角度在25°-30°之间），需蒙砂的一面朝上。

将蒙砂液由下到上均匀的淋在玻璃表面4-5分钟左右（切记淋砂时药液需淋至玻璃表面每块地方），取出已蒙砂的玻璃制品回滴10-30秒以回收蒙砂液。

最后用自来水彻底冲清洗干净玻璃表面即可。

五、蒙砂液的使用与维护1、[补充添加]为达到蒙砂液长期使用的目的，可采用以下方法添加：若液面足够高，则直接往池里面添加蒙砂粉（当晚生产完毕后添加），添加量根据生产量来确定，每加工100平方左右玻璃（单面蒙砂计），需添加（1袋25kg）蒙砂粉。

若液面不够高，则添加浓缩液，浓缩液配制如下：①、对未带入清洗液及水份的旧蒙砂液，配置蒙砂粉25kg：硫酸1kg：水6kg的浓缩蒙砂液，熟化后添加至旧药液内充分搅拌均匀后过滤。

玻璃瓶蒙砂工艺

玻璃瓶蒙砂工艺一、概述玻璃瓶蒙砂工艺是一种将透明的玻璃瓶表面处理成半透明或不透明的方法，达到美化和保护玻璃瓶的目的。

本文将介绍玻璃瓶蒙砂工艺的具体步骤和注意事项。

二、材料准备1. 玻璃瓶：要求表面平整，无刮擦和缺陷。

2. 蒙沙剂：可选用市售的蒙沙剂或自制。

3. 模板：根据需要设计所需图案，制作成模板。

4. 砂纸：用于打磨模板边缘。

5. 丝网印刷机（可选）：用于印刷模板上的图案。

三、工艺步骤1. 清洗玻璃瓶：将玻璃瓶清洗干净并晾干。

2. 制作模板：根据需要设计所需图案，并将其制作成模板。

如果使用自制蒙沙剂，则需要使用丝网印刷机将图案印在模板上。

3. 打磨模板边缘：使用细小的砂纸打磨模板边缘，以免在蒙砂过程中产生漏沙现象。

4. 贴上模板：将制作好的模板贴在玻璃瓶表面，并用胶带固定。

5. 涂抹蒙沙剂：使用刷子或喷枪将蒙沙剂均匀地涂抹在模板上，并等待干燥。

6. 去除模板：待蒙沙剂干透后，轻轻撕去模板和胶带。

此时，玻璃瓶表面应呈现出所需的图案。

7. 固化处理：将蒙砂后的玻璃瓶放入高温固化箱中进行固化处理，以增加蒙沙层的附着力和耐久性。

四、注意事项1. 制作模板时要注意图案的大小和精度，以免在涂抹蒙沙剂时产生漏沙现象。

2. 在涂抹蒙沙剂时要均匀、细致，避免出现厚度不均或漏刷等情况。

3. 在去除模板时要轻柔、缓慢，以免损伤玻璃瓶表面。

4. 固化处理时要根据蒙沙剂的要求进行处理，以确保蒙沙层的附着力和耐久性。

5. 在使用自制蒙沙剂时，要注意其成分和比例，以免对人体健康产生不良影响。

五、总结玻璃瓶蒙砂工艺是一种美化和保护玻璃瓶的有效方法。

在操作过程中，需要注意材料准备、模板制作、涂抹蒙沙剂、去除模板和固化处理等步骤。

只有全面掌握了这些步骤，才能制作出美观耐用的蒙砂玻璃瓶。

玻璃蒙砂工艺和技术参数

玻璃蒙砂工艺和技术参数玻璃蒙砂是用玻璃蒙砂粉配成的溶液或其他化学原料对玻璃表面进行处理的一种方法。

蒙砂是玻璃深加工的其中一种方法，它能提高玻璃的附加价值，从而提高玻璃制品的价值。

目前是市面上很多艺术玻璃就是通过玻璃蒙砂后，再进行上色等加工的。

玻璃蒙砂材料主要有以下几种，氢氟酸、蒙砂膏、蒙砂粉。

氢氟酸如果配比好，效果是可以的，蒙砂所需要的时间比蒙砂膏、蒙砂粉都要短。

但是，氢氟酸不适合大量生产，特别是天气热的时候，它的操作极不稳定，在空气中容易挥发对大气造成污染。

而且氢氟酸对人体的危害也比较大，能够腐蚀人体的皮肤和骨骼，属于一种逐渐被淘汰的蒙砂方法。

蒙砂膏和蒙砂粉都是比较好的对玻璃制品进行蒙砂的原料，只是他们适用于不同的操作方法。

同时他们在玻璃行业的作用也是相辅相成、相互补充的。

蒙砂膏多适用于玻璃制品的局部蒙砂，操作比较方便；但是蒙砂膏不太适合大面积的玻璃蒙砂，主要原因是它用于大面积玻璃蒙砂的时候，很容易产生蒙砂面不均匀等现象。

蒙砂膏最常用于丝网印刷。

蒙砂粉与蒙砂膏相比，操作流程稍微复杂一点，就是需要把蒙砂粉配成溶液。

但是，用蒙砂粉蒙砂适用于几乎所有的玻璃制品。

它不仅可以对玻璃杯、玻璃瓶、玻璃灯饰等可以浸泡到溶液里面的玻璃制品进行蒙砂；还可以对平板玻璃、移门玻璃等不宜浸泡到蒙砂液中的，但有需要蒙砂的玻璃制品进行蒙砂。

用蒙砂粉对玻璃制品蒙砂的方法有两种：浸泡和淋砂。

用浸泡的方法对玻璃制品进行蒙砂。

就是在做几个蒙砂箱，然后把蒙砂粉和酸按照一定比例调配成溶液，再将需要蒙砂的玻璃制品浸泡到蒙砂溶液中2分钟左右就可以了。

所谓的淋砂，从字面理解就是淋着蒙砂，形象的说法就是用“下雨”的方法对平板玻璃进行蒙砂。

一般情况下，淋砂所需要的设备有盛装溶液的蒙砂箱、耐酸泵、放平板玻璃的玻璃托台。

其操作流程就是把平板玻璃先放到玻璃托台上，然后用耐酸泵把蒙砂液抽到玻璃托台上对平板玻璃进行单面淋砂。

玻璃制品的蒙砂从颗粒度大小、白度、光滑度等可以大致分为四种效果：普通效果、玉砂效果、低反射效果、无手印效果。

玻璃蒙砂工艺

玻璃蒙砂工艺玻璃蒙砂工艺，嘿，这可真是个神奇又有趣的玩意儿呢！你知道吗，玻璃蒙砂就像是给玻璃穿上了一件神秘的纱衣。

想象一下，原本透明得一目了然的玻璃，经过蒙砂处理后，变得朦胧而富有诗意，就好像是雾里看花，那感觉，妙不可言啊！要进行玻璃蒙砂，那工具可得准备齐全咯。

什么蒙砂粉啦，搅拌棒啦，防护手套啦，一个都不能少。

这就好比战士上战场，武器装备得精良呀！先把蒙砂粉倒入容器中，再加入适量的水，然后就用搅拌棒像搅面糊一样搅和均匀。

这时候可别偷懒，得好好搅拌，不然蒙砂效果可就大打折扣啦。

接着，就是把玻璃放进去啦。

这一步可得小心点，别把玻璃给弄碎了。

把玻璃浸泡在蒙砂液中，就像是让它洗了个特别的澡。

等上一会儿，再把玻璃取出来，用水冲洗干净。

哇哦，你就会看到玻璃已经大变样啦！蒙砂后的玻璃，摸上去有一种细腻的磨砂感，就像丝绸一样顺滑。

而且，它的朦胧美能让光线变得柔和，给房间增添一种温馨的氛围。

你可以用蒙砂后的玻璃来做灯罩，想象一下，当灯光透过那朦胧的玻璃洒出来，是不是感觉特别浪漫？或者用来做隔断，既美观又能保护隐私，多棒呀！你说这玻璃蒙砂工艺是不是很神奇？它能让普通的玻璃瞬间变得与众不同。

而且，你还可以根据自己的喜好，调整蒙砂液的浓度，这样就能得到不同程度的蒙砂效果。

就像是画画一样，你可以自由地调配色彩，创造出属于自己的独特作品。

玻璃蒙砂工艺也不是很难嘛，只要你有耐心，有细心，就能掌握它。

这就好像骑自行车，一开始可能会摇摇晃晃，但只要坚持练习，就一定能骑得稳稳当当。

所以呀，别再犹豫啦，赶紧动手试试吧！让我们一起用玻璃蒙砂工艺，为生活增添更多的美好和乐趣吧！你难道不想试试看吗？。

玻璃蒙砂粉技术

玻璃蒙砂粉技术
在新能源领域的发展中，玻璃蒙砂粉技术的作用越来越大，它的结构极为复杂，可被应用于多种场合。

本文将详细介绍其原理、特点及发展趋势。

一、玻璃蒙砂粉技术的原理
玻璃蒙砂粉技术是以玻璃和砂粒为基础，利用压实机、挤压机、抹平机等设备，在玻璃表面用砂粒抹平，形成均匀、厚实的玻璃蒙砂粉层，就是玻璃蒙砂粉技术。

这种技术可以起到隔热、抗表面水分、抗静电、防止污物沾染、节省能源等功能，已广泛应用于建筑行业、电子消费行业、汽车行业等领域。

二、玻璃蒙砂粉技术的特点
1、高分辨率技术。

玻璃蒙砂粉技术采用高分辨率技术，可实现细微到0.4μm的面抹，表面细腻光滑，带有抛光环氧树脂的外观，大大提高了玻璃外观的效果。

2、优良的耐划性和耐磨性。

玻璃蒙砂粉层的表面硬度达到
7~8H，耐划抗磨性大大提高，具有优秀的耐划性和耐磨性，可有效保护窗、门的表面，大大减少涂刷次数，节省维护成本。

3、优化的光学特性。

玻璃蒙砂粉技术采用独特的过滤镀层，可有效降低反光率，提高表面平滑度，改善光学特性，提高玻璃透光率，提高光学透射效率。

三、玻璃蒙砂粉技术的发展趋势
随着能源的全球化和绿色环保的发展，玻璃蒙砂粉技术的发展
前景也十分广阔。

除了传统领域的应用，它还可以用于新能源、新材料、新产品等领域，如太阳能电池、可再生能源建筑等。

另外，玻璃蒙砂粉技术也可以改进透明物体的特性，如太阳能窗户、及其他透明物体，提高其光学性能和传输性能，成为新能源领域的重要组成部分。

总之，玻璃蒙砂粉技术是一种复杂的技术，可被应用到多种领域，对新能源的发展有着重要的作用，它的发展趋势十分广阔，将为新能源领域的发展带来更多的机遇。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

玻璃蒙砂是用玻璃蒙砂粉配成的溶液或其他化学原料对玻璃表面进行处理的一种方法。
