轨道铺设标准(1)
轨道铺设标准
1、主要运输线路轨道线路质量达到以下要求：
⑴接头平整度：轨面高低和内侧错差不大于2mm；
⑵轨距：直线段和加宽后的曲线段允许偏差为-2mm～5mm；
⑶水平：直线段及曲线段加高后两股钢轨偏差不大于5mm；
⑷轨缝不大于5mm；
⑸扣件齐全、牢固,与轨型相符；
⑹轨枕间距600MM，间距偏差不超过50mm；
⑺道碴粒度及铺设厚度符合标准要求，轨枕下应捣实；
⑻曲线段设置轨距拉杆
2、其他轨道线路不得有杂拌道（异型轨道长度小于50m为杂拌道），质量应达到以下要求：
⑴接头平整度：轨面高低和内侧错差不大于2mm；
⑵轨距：直线段和加宽后的曲线段允许偏差为-2mm～6mm；
⑶水平：直线段及曲线段加高后两股钢轨偏差不大于8mm；
⑷轨缝不大于5mm；
⑸扣件齐全、牢固,与轨型相符；
⑹轨枕间距600mm，间距偏差不超过50mm；
⑺道碴粒度及铺设厚度符合标准要求，轨枕下应捣实。
3、道岔轨型不低于线路轨型，无非标准道岔，道岔质量达到以下要求：
⑴轨距按标准加宽后及辙岔前后轨距偏差不大于+3mm；
⑵水平偏差不大于5mm；
⑶接头平整度：轨面高低及内侧错差不大于2mm；
⑷尖轨尖端与基本轨密贴，间隙不大于2mm，无跳动，尖轨损伤长度不超过100mm，在尖轨顶面宽20mm处与基本轨高低差不大于2mm；
⑸心轨和护轨工作边间距按标准轨距减小28mm后，偏差+2mm；
⑹扣件齐全、牢固，与轨型相符；
⑺轨枕间距600mm，间距偏差不超过50mm，轨枕下应捣实。

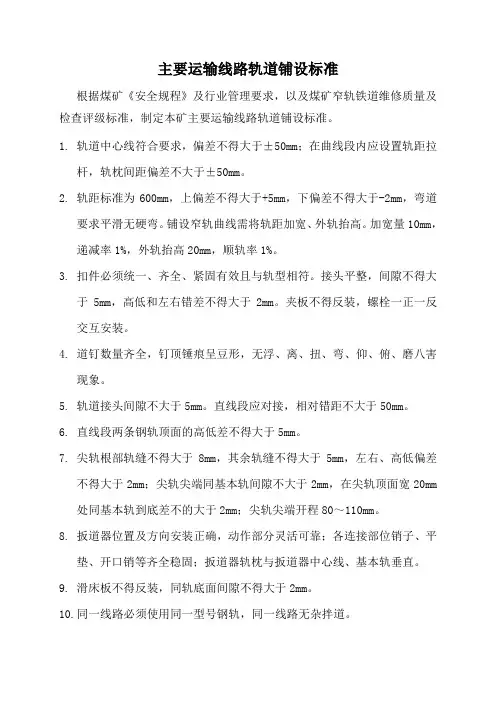

主要运输线路轨道铺设标准
主要运输线路轨道铺设标准根据煤矿《安全规程》及行业管理要求，以及煤矿窄轨铁道维修质量及检查评级标准，制定本矿主要运输线路轨道铺设标准。
1.轨道中心线符合要求，偏差不得大于±50mm；在曲线段内应设置轨距拉杆，轨枕间距偏差不大于±50mm。
2.轨距标准为600mm，上偏差不得大于+5mm，下偏差不得大于-2mm，弯道要求平滑无硬弯。
铺设窄轨曲线需将轨距加宽、外轨抬高。
加宽量10mm，递减率1%，外轨抬高20mm，顺轨率1%。
3.扣件必须统一、齐全、紧固有效且与轨型相符。
接头平整，间隙不得大于5mm，高低和左右错差不得大于2mm。
夹板不得反装，螺栓一正一反交互安装。
4.道钉数量齐全，钉顶锤痕呈豆形，无浮、离、扭、弯、仰、俯、磨八害现象。
5.轨道接头间隙不大于5mm。
直线段应对接，相对错距不大于50mm。
6.直线段两条钢轨顶面的高低差不得大于5mm。
7.尖轨根部轨缝不得大于8mm，其余轨缝不得大于5mm，左右、高低偏差不得大于2mm；尖轨尖端同基本轨间隙不大于2mm，在尖轨顶面宽20mm 处同基本轨到底差不的大于2mm；尖轨尖端开程80～110mm。
8.扳道器位置及方向安装正确，动作部分灵活可靠；各连接部位销子、平垫、开口销等齐全稳固；扳道器轨枕与扳道器中心线、基本轨垂直。
9.滑床板不得反装，同轨底面间隙不得大于2mm。
10.同一线路必须使用同一型号钢轨，同一线路无杂拌道。
11.路基无严重蹋坡、底鼓、沉降现象。
12.道床整洁、道渣不埋轨枕面，应无积水、无淤泥、无浮煤。
13.轨道线路、轨面直线目视平顺。
14.轨枕规格要求长×宽×高1200 ×160×140mm；15.轨枕间距:中间段为700mm；过渡段为570mm,悬接段为230mm误差±50mm。
轨枕下需垫实。
轨枕腐朽，损坏，断裂至不起作用必须更换。
16.行人车轨道道木要外露三分之一。
单轨吊轨道铺设标准
单轨吊轨道铺设标准单轨吊轨道线路铺设标准一、一般规定1、顶板稳定性不好，厚度小的将近水平或急弯曲煤层，拓展大巷沿煤层布置，机械化水平较低的矿井，可以使用单轨吊车运输。
2、单轨吊车运输的装设吊轨必须安全可靠，并应当合乎以下规定（1）使用砌擦掘进时每个吊轨装设点应当使用双锚杆搬运。
（2）用矿用工字钢梯形棚掘进时需用顶梁或在顶梁间提大长梁装设吊轨，支架间应设横向拉杆。
（3）u型可缩性金属支护时可采用支架顶梁悬挂吊轨，支架间应设纵向拉杆。
（4）料石或混凝土金属横梁掘进时可以使用梁装设吊轨。
（5）以上装设吊轨必须满足用户对锚杆锚固力或对装设点展开原订分散载荷试验的建议。
（6）吊轨及悬挂点应按列车运行中的最大负进行设计，需要时可增设悬挂点。
3、单轨吊车运转除雪性能及运输力应合乎设备适当的特性曲线。
4、单轨吊车同一线路应当使用同型号吊轨，道岔吊轨应当与线路吊轨型号一致。
5、防爆柴油机车单轨吊车宜用于倾角小于12°的倾斜巷道。
6、防爆柴油机车单轨吊车轨道岔宜布置于不大于5°的吊轨线路段，道岔活动轨的摆角不应大于11°。
7、单轨吊梁必须进行编号管理。
二、轨道铺设建议1、通常建议（1）单轨吊车吊轨宜采用i140e型和i140型专用轨，并应与单轨吊车设备型号相配套选用。
（2）直轨每段长度不得大于3m。
（3）水平弯轨曲率半径严禁大于4m，两节弧长严禁大于2m，弧长少于1.6m时，应当在其中点设立一吊耳。
（4）垂直弯轨曲率半径不得小于10m，每节弧长不得大于3m，弧长超过1.6m的凸轨，应在其中点设一吊耳。
（5）当使用i140型轨道时，其横向弯角的弧长严禁大于2m。
（6）同一线路必须采用同型号吊轨，道岔轨型应当与吊轨型号一致，并宜布置在不能大于5°的吊轨线路段，道岔活动轨的摆角严禁大于11°。
（7）道岔框架4个悬挂点的受力应均匀，对每个悬挂点应做不小于90kn预定集中荷载试验。

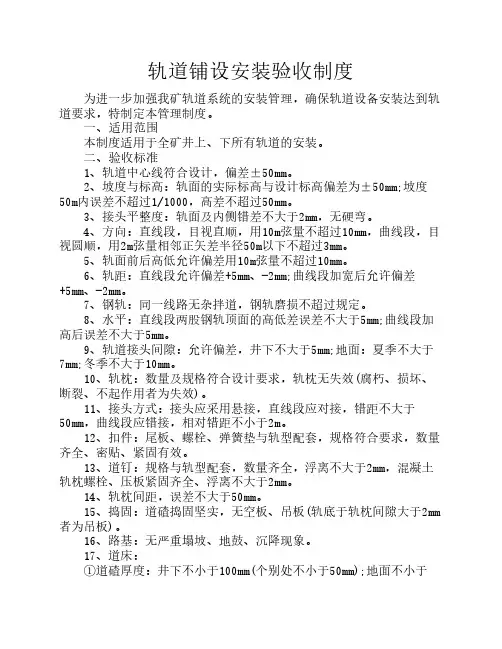

轨道铺设质量标准
轨道铺设安装验收制度为进一步加强我矿轨道系统的安装管理，确保轨道设备安装达到轨道要求，特制定本管理制度。
一、适用范围本制度适用于全矿井上、下所有轨道的安装。
二、验收标准 1、轨道中心线符合设计，偏差±50mm。
2、坡度与标高：轨面的实际标高与设计标高偏差为±50mm;坡度50m内误差不超过1/1000，高差不超过50mm。
3、接头平整度：轨面及内侧错差不大于2mm，无硬弯。
4、方向：直线段，目视直顺，用10m弦量不超过10mm，曲线段，目视圆顺，用2m弦量相邻正矢差半径50m以下不超过3mm。
5、轨面前后高低允许偏差用10m弦量不超过10mm。
6、轨距：直线段允许偏差+5mm、-2mm;曲线段加宽后允许偏差+5mm、-2mm。
7、钢轨：同一线路无杂拌道，钢轨磨损不超过规定。
8、水平：直线段两股钢轨顶面的高低差误差不大于5mm;曲线段加高后误差不大于5mm。
9、轨道接头间隙：允许偏差，井下不大于5mm;地面：夏季不大于7mm;冬季不大于10mm。
10、轨枕：数量及规格符合设计要求，轨枕无失效(腐朽、损坏、断裂、不起作用者为失效)。
11、接头方式：接头应采用悬接，直线段应对接，错距不大于50mm，曲线段应错接，相对错距不小于2m。
12、扣件：尾板、螺栓、弹簧垫与轨型配套，规格符合要求，数量齐全、密贴、紧固有效。
13、道钉：规格与轨型配套，数量齐全，浮离不大于2mm，混凝土轨枕螺栓、压板紧固齐全、浮离不大于2mm。
14、轨枕间距，误差不大于50mm。
15、捣固：道碴捣固坚实，无空板、吊板(轨底于轨枕间隙大于2mm 者为吊板)。
16、路基：无严重塌坡、地鼓、沉降现象。
17、道床： ①道碴厚度：井下不小于100mm(个别处不小于50mm);地面不小于150mm。
②道床整洁：道碴不埋没轨枕，井下无积水、淤泥，地面无杂草。
③道碴应埋没轨枕2/3，轨枕必须露出1/3。
煤矿轨道铺设标准
煤矿轨道铺设标准煤矿轨道铺设是煤矿运输系统中至关重要的一环，它直接影响到煤矿的生产效率和安全生产。
因此，制定和遵守煤矿轨道铺设标准显得尤为重要。
本文将从轨道选型、铺设要求和维护管理三个方面对煤矿轨道铺设标准进行详细介绍。
首先，轨道选型是煤矿轨道铺设的重要环节。
在选择轨道时，应根据煤矿的实际情况和需要，考虑轨道的承载能力、耐磨性和使用寿命等因素，选择适合的轨道型号和材质。
同时，还应考虑轨道的连接方式和固定方式，确保轨道连接牢固、平整，能够承受煤矿运输车辆的重量和冲击。
其次，铺设要求是保证煤矿轨道安全运行的重要保障。
在铺设轨道时，应确保轨道的水平度和纵向坡度符合标准要求，轨道之间的间距和轨道与地面的距离也需要符合规定。
此外，还应注意轨道的固定和支撑，确保轨道牢固稳定，不易变形和移位。
在铺设过程中，还需要注意轨道的接头处理，确保接头平整、无缝隙，避免对车辆造成损坏或危险。
最后，维护管理是煤矿轨道铺设标准的重要环节。
一旦轨道铺设完毕，就需要进行定期的维护保养工作，包括轨道的清理、检查和修复。
定期清理可以保持轨道的平整和清洁，减少摩擦阻力，延长轨道使用寿命。
同时，定期检查可以及时发现轨道的损坏和变形，及时修复，避免事故发生。
此外，还需要对轨道进行防腐防锈处理，确保轨道的表面光滑，减少磨损和摩擦。
总之，煤矿轨道铺设标准的制定和执行对于煤矿运输系统的安全和高效运行至关重要。
只有严格遵守轨道选型、铺设要求和维护管理的标准，才能保证煤矿轨道的安全、稳定和持久运行。
希望本文的介绍能够对煤矿轨道铺设标准有所帮助，促进煤矿运输系统的健康发展。
煤矿轨道铺设标准
煤矿轨道铺设标准煤矿轨道铺设是煤矿运输系统中至关重要的一环，其质量直接关系到煤矿生产效率和运输安全。
因此，制定和严格执行煤矿轨道铺设标准至关重要。
本文将从轨道选材、铺设规范、维护管理等方面进行详细介绍，以期为煤矿轨道铺设提供指导和参考。
首先，轨道选材是煤矿轨道铺设的基础。
一般情况下，煤矿轨道可选用钢轨或者钢筋混凝土轨道。
钢轨具有强度高、耐磨、安装方便等优点，适用于重载、高速的煤矿铺设；而钢筋混凝土轨道则具有防腐蚀、维护简便等特点，适用于中小型煤矿。
在选择轨道时，需根据煤矿的实际情况，经过技术评估和比较，选择合适的轨道材料。
其次，铺设规范是确保轨道质量的关键。
在进行轨道铺设时，需严格按照相关标准和规范进行操作，包括轨道线路规划、轨道基础施工、轨道铺设、轨道连接等各个环节。
特别需要注意的是轨道的线路布置要合理，坡度、曲线半径等要符合标准，确保运输安全和效率。
同时，轨道的连接处也是重点，需确保连接牢固、平整，避免出现脱轨、断轨等安全隐患。
最后，维护管理是保障轨道长期稳定运行的重要环节。
煤矿轨道在运输过程中会受到重载、磨损等影响，因此需要定期进行维护和检修。
维护工作包括轨道的清理、磨削、防锈、补强等，以延长轨道使用寿命，保障运输安全。
同时，建立健全的轨道维护管理制度，明确责任人、维护周期、维护标准等，确保轨道维护工作的及时性和有效性。
总之，煤矿轨道铺设标准的制定和执行对于煤矿生产具有重要意义。
只有严格按照标准选材、规范铺设、定期维护，才能确保轨道的质量和安全，提高煤矿运输效率，降低运输成本，为煤矿生产保驾护航。
希望煤矿企业能够高度重视轨道铺设标准，不断完善管理，提升煤矿运输系统的整体水平。
铁路轨道道岔铺设标准
铁路轨道道岔铺设标准1.1 适用范围适用于铁路轨道工程。
1.2作业准备1.2.1 复核路基断面尺寸、平整度、高程，核实线路中线测设贯通情况，确认合格后钉设道岔岔心、岔前、岔后中桩。
1.2.2 确定道碴供应的料场，保证施工便道的畅通。
落实面层道碴场的产量，严格控制道碴的质量，包括道碴的级别、材质力学性能、级配、颗粒形状与清洁度标准等，按规范规定进行取样试验，确认合格后方可使用。
使用前编制好装车及运输供应计划。
1.2.3 落实施工所需劳力、材料和机具，检查施工机具和设备的完好状态。
1.3技术要求1.3.1 严格按照不同等级线路的施工规范及验标进行施工。
1.3.2 施工前根据设计文件要求，提报线上料计划，对到场材料进行取样，按照要求进行试验，并报监理。
1.3.3 在施工前，现场施工人员，认真学习技术交底及施工作业指导书，根据技术要求进行组织施工，根据工期要求安排人员劳力的调配。
1.4施工程序与工艺流程1.4.1 施工程序1.4.2图4.10-1道岔铺设施工工艺流程1.5施工要求1.5.1 按道岔桩位铺设底砟并压实，预铺20cm左右厚面砟并分层碾压密实，表面平整。
1.5.2 汽车运送岔枕至现场，吊车配合卸枕，按设计位置、标准间距排放整齐。
1.5.3 汽车运送道岔钢轨至现场，利用吊车卸下，人工配合放至岔枕的承轨槽内。
1.5.4 按设计图核对曲基本轨弯折支距，合格后方可连接钢轨。
1.5.5 连接钢轨配件及轨枕扣件，先尖轨后辙叉，先直股后曲股，严格控制尖轨尖端轨距和直线尖轨轨头刨切起点两基本轨距离，后，若需锯轨则按锯轨操作程序锯轨，要求轨端不垂直不大于0.8mm。
并保证尖轨扳动力调至6000N以下。
1.5.6 拨道整修、质量检查：道岔铺设完毕进行拨道、串砟、找平等重点整道工作。
检查各部轨距和支距，顶铁与基本轨间隙大于1mm时，加调整片，尖轨与基本轨密贴，第二拉杆处动程为80mm，不密贴时，其间隙不得大于4mm。
煤矿运输轨道铺设标准
煤矿运输轨道铺设标准煤矿运输轨道是煤矿内部物资运输的重要基础设施，其合理、规范的铺设对矿山生产效率和安全管理具有重要意义。
以下是煤矿运输轨道铺设标准的相关内容，以确保轨道系统的正常运行和人员安全。
1. 材料选用标准轨道铺设所使用的材料应符合国家相关标准，具备足够的强度和耐磨性。
轨道材料通常采用优质的钢材，确保其在煤矿环境下不易受到腐蚀和损坏。
对于特殊部位，如曲线、坡道等，应根据实际需要选择适当的材料，确保轨道的稳定性和耐用性。
2. 轨道布置标准轨道的布置应考虑到矿山内部的道路布局，确保轨道与其他交通工具的交叉口处设置合理，避免因为交叉而导致事故的发生。
轨道的布置应符合设计图纸，确保各个部位的连接紧密，平整度符合标准，以提高运输效率。
3. 铺设平整度标准轨道的平整度对煤矿运输系统的稳定性和安全性至关重要。
在铺设过程中，应确保轨道的平整度符合国家标准，避免因为轨道不平而导致运输过程中的颠簸，影响煤矿设备的寿命和人员的安全。
4. 轨道连接标准轨道连接是轨道系统中一个重要的环节，其质量直接关系到轨道的稳定性。
在连接处，应采用专业的连接设备，确保连接牢固、平整，避免因为连接不良而导致轨道脱离或断裂的情况发生。
5. 安全设施标准煤矿运输轨道应设置相应的安全设施，包括防护栏、信号设备等，以确保运输过程中人员和设备的安全。
特别是在曲线、坡道等易发生事故的地方，应增加安全设施的设置，提高整体的安全性。
6. 定期检查和维护标准为确保轨道系统的长期稳定运行，应制定定期检查和维护计划。
对于磨损严重的轨道，应及时更换；对于连接处存在问题的，应进行修复。
定期检查轨道系统的平整度、连接处的牢固性，确保轨道系统始终保持良好的状态。
7. 紧急处理标准制定紧急处理标准，对于轨道系统发生突发情况时，确保能够迅速、有效地进行紧急处理，最大限度地减少事故损失。
总的来说，煤矿运输轨道铺设标准是确保矿山运输系统正常运行和人员安全的重要保障。
轨道安装标准
轨道安装标准(1)每根钢轨应安装两组防爬设备，每对钢轨应用三根轨距拉杆；(2)两条钢轨顶面的高差不得超过5mm；(3)在斜井中未设人行道的一侧，其管道、电力线等与轨道间的平安距离为：使用构件支撑时不得小于25cm；锚喷或混凝土衬砌时不得小于20cm；使用皮带运输机时不得小于40cm；(4)托索轮及平安闸等轨道辅助设备应与轨道一并铺设。
开拓大巷永久轨道铺设质量标准一、窄轨线路质量标准11..双、单轨中心线符合设计，偏差不大于设计值的±50mm。
双轨中心线的间距不小于设计要求，不大于设计值的20mm。
22..轨面的实际标高与设计标高的偏差为±50mm，50m内高差不超过±50mm。
33..接头平整，轨面及内侧错差不大于2mm，不应有直弯。
44..轨道线路直线目视平顺，其误差用10m弦量不超过10mm。
曲线目视圆顺，用2m弦量相邻的正矢差不超过3mm。
55..轨面目视平顺，用10m弦量不超过10mm。
66..轨距600mm，允许偏差为：直线段+5mm，-2mm，曲线段加宽后：+5mm，-2mm。
77..钢轨型号22kg/m，道岔型号DK622-4-12，钢轨高度误差不得超过±1mm。
88..直线段两股钢轨应水平，误差不大于5mm，曲线加高后误差不大于5mm。
99..轨道接头间隙不大于5mm。
1100..接头必须采用悬接：直线段应对接，相对错距不大于50mm，曲线段应错接，相对错距不小于2m。
1111..轨枕规格符合要求，要到达规定的凝固时间，扣压件齐全、巩固、有效。
1122..轨枕间距650mm，误差±50mm，轨道接头处间距不大于440m。
1133..单轨道渣宽度不低于1.7m，轨枕下道渣厚度不低于100mm，轨枕埋入深度40-60mm。
道渣捣固坚实，无空板、吊板。
1144..路基无严重塌坡、底鼓、沉降现象。
1155..道床整洁、道渣不埋轨枕面，无积水、淤泥。
轨道铺设标准
轨道铺设标准轨道铺设是城市轨道交通建设中的重要环节，其质量直接影响着轨道交通线路的安全和舒适性。
因此，轨道铺设标准的制定和执行对于保障城市轨道交通运营的安全和稳定具有重要意义。
本文将就轨道铺设标准的相关内容进行介绍和分析。
首先，轨道铺设标准应包括轨道线路的设计、施工和验收等方面的规定。
在轨道线路设计阶段，应充分考虑线路的曲线半径、坡度、道岔设置等因素，确保线路布局合理、平稳，以确保列车行驶的安全和舒适度。
施工阶段应按照相关标准和规范进行，确保轨道的弯曲度、高程、轨面平整度等达到要求。
验收阶段应依据相关标准进行检测，确保轨道的质量符合规定要求。
其次，轨道铺设标准还应包括轨道材料和设备的选用和安装要求。
轨道材料应符合国家标准，具有良好的耐磨、耐腐蚀性能，以保证轨道的使用寿命。
轨道设备的安装应符合相关标准，确保设备的稳固性和可靠性，以保障列车的安全运行。
另外，轨道铺设标准还应包括轨道维护和保养的规定。
轨道的维护和保养对于保障轨道交通线路的安全和畅通至关重要。
轨道维护应定期进行，包括轨道的检查、磨削和修复等，以确保轨道的平整度和几何标准。
轨道的保养应按照相关标准进行，包括轨道的清洁、润滑和防护等，以延长轨道的使用寿命。
最后，轨道铺设标准还应包括应急处置和安全管理的规定。
在轨道交通运营中，可能会出现各种突发情况，因此应建立健全的应急处置预案和安全管理制度，以保障轨道交通的安全和畅通。
总之，轨道铺设标准的制定和执行对于城市轨道交通的安全和稳定具有重要意义。
只有严格执行相关标准和规范，才能保障轨道交通线路的安全、舒适和高效运营。
希望各相关部门和企业能够高度重视轨道铺设标准，确保轨道交通的安全和畅通。
井下轨道铺设标准
井下轨道及道岔选型安装使用标准一、总则1、井下铺设轨道及道岔所使用的材料必须符合国家或行业标准要求。
2、井下铺设轨道必须经相关科室批准或按施工图纸进行施工，不得私自进行铺设或更换。
3、已铺设好的轨道及道岔必须派专人定期进行维护，保证轨道及道岔正常使用。
4、规范性引用文件《煤矿安全规程》《生产矿井质量标准化标准》《矿井轨道质量标准及架线维护规程》二、轨道选型安装使用标准1、井下运输大巷铺设轨道必须使用轨型不小于30kg/m的轨道，斜巷及采区等区域铺设轨道可根据设计选择轨型，但所选轨型不得低于24kg/m；2、轨道扣件必须齐全、密贴、牢固并与轨型相符，轨道接头必须使用合格的道夹板或鱼尾板，并用4条螺栓固定，井下铺设轨道如需改变轨道型号，不同型号轨道接头必须使用合适的异形道夹板。
道夹板不得有断裂或少眼等现象。
3、运输大巷和主要运输斜巷轨道接头间距不得大于5mm，高低和左右错差不得大于2mm，一般运输线路轨道接头间距不得大于5mm，高低和左右错差不得大于2mm；接头采用悬接时，30kg/m型号轨道轨枕距接头距离为240mm，偏差不超过30mm，接头采用承接时，接头处共3根轨枕，中间一根在两轨道的接头处，另两根分别距中间轨枕240mm。
4、轨道方向应符合标准，目视直顺，不得有硬弯。
主要运输线路轨道直线段应目视直顺，用10m弦量不超过10mm；曲线段，目视圆顺，用2m弦量相邻正矢差：半径50m以上不超过2mm，半径50m以下不超过3mm；5、轨道轨面前后高低应目视平顺，明显变坡点处不得有接头，应根据巷道变坡处的弯曲半径，采用圆弧过渡。
