离心式压缩机技术规定模版
离心式压缩机技术规定模版
一、引言
本技术规定模板旨在规范离心式压缩机的设计、制造和使用，提高离心式压缩机的安全性、可靠性和性能。
本文档适用于离心式压缩机的研发、生产和使用过程中的相关方面。
二、定义
1. 离心式压缩机：指利用离心力将气体进行压缩的机械设备。
2. 技术规定：指用于规范离心式压缩机设计、制造和使用的相关规定和要求。
三、设计要求
1. 型号选择：根据工作条件和用户需求，选择适合的离心式压缩机型号。
2. 结构设计：确保离心式压缩机的结构紧凑、安全可靠，并能满足相关性能要求。
3. 材料选择：选择合适的材料，以保证离心式压缩机的耐腐蚀性、耐磨损性和耐高温性。
4. 高效率设计：通过优化压气机件的设计，提高离心式压缩机的工作效率。
5. 抗冲击设计：考虑到离心式压缩机在运行过程中可能受到冲击负荷的影响，设计合理的抗冲击结构。
6. 声音控制：采取相应措施，减少离心式压缩机的噪音。
7. 维修保养便利性：设计离心式压缩机时要考虑到维修保养的便利性，以减少维修时间和成本。
四、制造要求
1. 制造工艺：采用适当的制造工艺，确保离心式压缩机的质量和性能。
2. 焊接工艺：保证离心式压缩机的焊接工艺符合相关标准和要求，确保焊缝的质量和强度。
3. 检测设备：配备合适的检测设备，对离心式压缩机进行必要的性能测试和质量检验。
4. 质量控制：建立严格的质量控制体系，确保离心式压缩机的质量稳定。
五、使用要求
1. 安装与调试：离心式压缩机的安装和调试必须按照相关规定和要求进行，确保安全和可靠性。
2. 操作与维护：用户必须按照使用说明书进行操作，对离心式压缩机进行定期维护，保持设备的正常运行。
3. 安全保护：离心式压缩机必须配备必要的安全保护装置，确保操作人员的安全。
4. 故障诊断与处理：运行中出现故障时，必须及时进行诊断，并采取相应措施进行处理。
六、质量控制
1. 制造过程控制：对制造过程中的关键环节进行控制，确保离心式压缩机的质量。
2. 检测与分析：采用合适的检测方法和设备，对离心式压缩机进行全面的检测和分析。
3. 不合格品控制：对于不合格品，必须采取相应措施进行处置，确保不合格品不流入市场。
七、标志与包装
1. 标志：离心式压缩机必须标有制造商的名称、型号、出厂日期等必要信息。
2. 包装：应采取适当的包装方式，确保离心式压缩机在运输过程中不受损。
八、术语和缩略语
1. 术语：本技术规定模板中所使用的术语和定义，请参考相关标准或专业词典。
2. 缩略语：本技术规定模板中所使用的缩略语，请参考相关标准或专业词典。
九、附录
1. 相关标准：列举与离心式压缩机相关的国家或行业标准。
2. 参考文献：列举本技术规定模板中所引用的相关文献。
注：本技术规定模板仅供参考，实际使用时需根据具体需求进行调整和完善。
离心压缩机的安全运行、维护、管理模版
离心压缩机的安全运行、维护、管理模版离心压缩机是工业生产中常用的一种压缩设备，其安全运行、维护和管理对于保障生产安全、提高设备使用寿命至关重要。
下面是一个关于离心压缩机的安全运行、维护和管理模板，供参考：一、安全运行1. 确保设备的稳定性和可靠性，在设备初始运行前，应进行全面的检查和试运行，排查隐患，确保设备正常运转。
2. 定期检查和维护设备，包括检查传动部件、密封件、冷却系统等，确保其正常运行。
3. 严格按照操作规程和操作流程进行，禁止超负荷运行、长时间连续运行等异常操作。
4. 定期进行设备状态和运行参数的监测和记录，对异常情况及时采取措施，确保设备正常运行。
5. 严格遵守设备运行安全规范，如禁止无资质人员操作、禁止超过设备额定压力等。
二、维护管理1. 建立完善的维护管理制度，明确责任人和具体维护措施，确保设备得到及时有效的维护。
2. 定期进行设备的检修和维护，包括设备清洁、润滑、紧固等，确保其正常运行。
3. 定期对设备进行试运行和调整，检查设备的运行情况和性能，及时发现和处理设备故障。
4. 对设备进行定期的检测和检验，包括设备的外观、工作状态、震动、噪音等方面，确保设备的运行质量。
5. 建立和完善设备维修记录和故障处理记录，对设备进行分类管理，便于后期的维护和管理。
三、安全管理1. 建立健全的安全管理制度，明确责任人和各项管理措施，确保设备的运行安全。
2. 培训和教育操作人员，加强对设备的操作技能和安全意识的培养，提高操作人员的安全意识和技能。
3. 定期进行设备操作规程和安全操作流程的演练和培训，强化操作人员的安全意识。
4. 严格遵守设备操作规程和安全操作流程，禁止未经授权的人员操作设备。
5. 建立健全的事故应急管理制度，明确各项应急措施和救援措施，及时有效应对各类突发事件。
以上是关于离心压缩机的安全运行、维护和管理的模板，可以按照实际情况进行具体的调整和完善。
通过严格的安全运行、维护和管理措施，可以保障设备的正常运行，提高生产效率，降低事故风险，确保生产的安全稳定进行。
离心式压缩机拆装的一般要求.docx
离心式压缩机拆装的一般要求(1)拆卸下来的零部件，在检查、测量前都应彻底进行清理、清洗，以便检测和发现缺陷。
一般用煤油、汽油或清洗剂来清洗有油和油垢的零件，如径向轴承、止推轴承、机械密封、浮环密封、联轴节等，以及清洗砂擦后的尘垢、探伤后的油和显色粉等。
使用时，应特别注意防火，并切忌用汽油、煤油来清洗橡胶类零件，以防变形。
常用砂布来磨掉零部件表面的硬垢、锈迹，使零件露出金属本色，如叶轮、隔板、气缸等。
有些部位的垢层很难用上述方法清除干净，如叶轮的流道、回流器气道中的垢层等，常用头部镶有硬金属的铲刀进行铲刮，除去内壁及叶片上的垢层。
铲刮时，应注意用力不能过猛，要仔细刮匀刮净，特别是对叶轮的清刮必须彻底，否则将影响转子的平衡。
(2)对新更换的备品配件，应按图纸的技术要求加以检查；检查各个加工表面量，如有毛刺、凸点要修光平整。
对修复的零部件，除按技术要求认真检查外，还要特别注意消除补焊零件的应力，以免产生修后变形或裂纹。
对于“o”形密封环，除按规格选配外，装前还应与实物相配检查，其松紧要适当，并且凸出的高度要符合规定，一般为零件配合间隙值的3～4倍或为0．3—0．4mm。
(3)对装配的技术要求必须严格执行，对装配的检测要认真、细心、准确，并要记录。
(4)对每个零部件的装配，都应按规程及拆卸时的标记或编号认真核对后依程序组装，严防错装和漏装。
(5)该用专用工具的地方必须使用专用工具，该加油装配的必须加油，严禁强拉硬拉及乱敲乱打等野蛮方式装配。
(6)扣盖之前，应用压缩空气彻底吹净缸内及系统内的残留异物、灰尘，并做认真检查。
(7)间隙配合的止口，装配时只许吊装推进或下落就位，严禁敲打或用螺栓强制就位。
(8)连接螺纹在装配前都应清理干净，并均匀涂上一层铅粉或石墨粉，以防组装时损伤。
离心压缩机技术协议书范文
离心压缩机技术协议书范文甲方（需方）：_______________________法定代表人：_______________________地址：_______________________联系方式：_______________________乙方（供方）：_______________________法定代表人：_______________________地址：_______________________联系方式：_______________________一、产品名称、型号、数量及价格产品名称：离心压缩机型号：_______________________数量：_______________________价格：人民币_______________________元（大写：_______________________元整）二、技术要求1. 乙方提供的离心压缩机应符合国家相关标准和行业规范，并满足甲方的使用要求。
2. 离心压缩机的性能参数应符合以下要求：流量：_______________________m³/h压力：_______________________MPa功率：_______________________kW转速：_______________________r/min3. 离心压缩机的结构设计应合理，便于安装、维护和操作。
4. 离心压缩机的主要零部件应采用优质材料制造，确保其质量和可靠性。
5. 乙方应提供离心压缩机的详细技术资料，包括产品说明书、安装手册、维护手册等。
三、交货期及交货地点1. 交货期：自合同签订之日起______个工作日内。
2. 交货地点：甲方指定地点。
四、质量保证及售后服务1. 乙方保证所提供的离心压缩机是全新的、未使用过的，并符合本技术协议的要求。
2. 离心压缩机的质量保证期为自验收合格之日起______个月。
在质量保证期内，如发现产品质量问题，乙方应负责免费维修或更换。

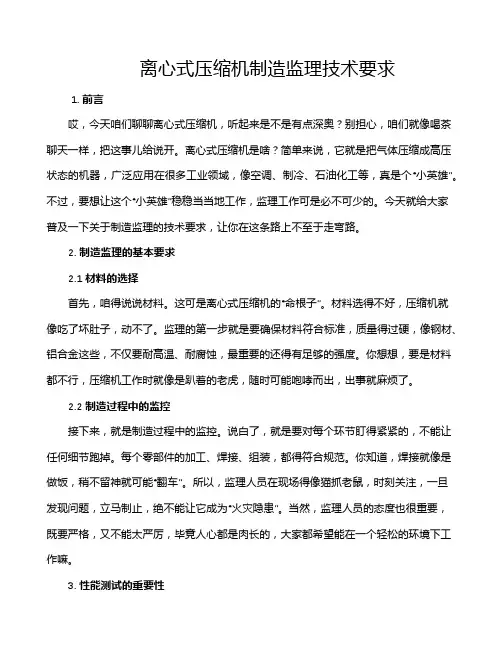

离心式压缩机制造监理技术要求
离心式压缩机制造监理技术要求1. 前言哎，今天咱们聊聊离心式压缩机，听起来是不是有点深奥？别担心，咱们就像喝茶聊天一样，把这事儿给说开。
离心式压缩机是啥？简单来说，它就是把气体压缩成高压状态的机器，广泛应用在很多工业领域，像空调、制冷、石油化工等，真是个“小英雄”。
不过，要想让这个“小英雄”稳稳当当地工作，监理工作可是必不可少的。
今天就给大家普及一下关于制造监理的技术要求，让你在这条路上不至于走弯路。
2. 制造监理的基本要求2.1 材料的选择首先，咱得说说材料。
这可是离心式压缩机的“命根子”。
材料选得不好，压缩机就像吃了坏肚子，动不了。
监理的第一步就是要确保材料符合标准，质量得过硬，像钢材、铝合金这些，不仅要耐高温、耐腐蚀，最重要的还得有足够的强度。
你想想，要是材料都不行，压缩机工作时就像是趴着的老虎，随时可能咆哮而出，出事就麻烦了。
2.2 制造过程中的监控接下来，就是制造过程中的监控。
说白了，就是要对每个环节盯得紧紧的，不能让任何细节跑掉。
每个零部件的加工、焊接、组装，都得符合规范。
你知道，焊接就像是做饭，稍不留神就可能“翻车”。
所以，监理人员在现场得像猫抓老鼠，时刻关注，一旦发现问题，立马制止，绝不能让它成为“火灾隐患”。
当然，监理人员的态度也很重要，既要严格，又不能太严厉，毕竟人心都是肉长的，大家都希望能在一个轻松的环境下工作嘛。
3. 性能测试的重要性3.1 性能测试的必要性再说说性能测试，这可是离心式压缩机的“体检”，没这个，谁敢说它健康？测试内容包括流量、压力、温度等，必须要达到设计要求。
就像考试，及格线不能低，否则后果自负。
性能测试得在运行状态下进行，这样才能真实反映压缩机的工作状况。
这里可得注意，测试环境也得是“正规军”，温度、湿度都要控制得当，别给自己挖坑。
3.2 测试结果的分析最后，咱们得好好分析测试结果。
得看看压缩机的各项指标是否合格，这可是一件“大事”。
结果出来后，监理人员要像做报告一样，认真归纳，发现问题要及时反馈给制造方，确保每个问题都能得到解决。
离心式压缩机说明书
主机部分油站部分容器部分仪控部分编制校对审核标审批准日期目录第0章前言第1章概述1.1 一般说明1.2产品规格及主要参数1.3离心压缩机性能曲线第2章离心压缩机本体结构介绍2.1 离心压缩机型号的意义2.2 定子2.3 转子2.4 支撑轴承2.5 止推轴承2.6 轴端密封2.7 联轴器2.8 联轴器护罩2.9 底座2.10 轴监视第3章离心压缩机安装3.1 基础3.2 安装和灌浆3.3 找正与联接第4章离心压缩机的操作4.1 启动之前要采取的措施4.2 启动4.3 运行期间监督4.4 正常停机4.5 非正常停机（跳闸停机）4.6 运行期间的故障4.7 长期运行前的准备4.8 不运行期间的维护第5章离心压缩机维修5.1 维修说明5.2 检查一览表5.3 压缩机在运转中的故障排除5.4 维修要点5.5组装5.6安装在压缩机上的调节装置和仪表的拆、装 5.7 离心压缩机运输的防护措施5.8 干气密封（见干气密封使用说明书）第6章备件说明书6.1 订购备件6.2 备件长期保管6.3 危险备件6.4 零件返修第7章润滑油系统7.1 润滑油系统的用途7.2 润滑油系统的组成7.3 润滑油系统中各组部件的结构特征及使用维护7.3.1 油箱7.3.2 油泵7.3.3 冷油器7.3.4 滤油器7.3.5 压力调节阀7.3.6 安全阀7.3.7 润滑油站内部连接管路7.3.8润滑油高位油箱7.4 润滑油系统开车过程7.4.1 开车前的检查工作7.4.2 油箱注油7.4.3 加热润滑油并启动油泵7.4.4 向冷油器提供冷却水7.5油系统参数7.6 润滑油性能参数第8章气体冷却器第9章气液分离器第10章防喘振控制10.1 透平压缩机喘振的机理 10.2 防喘振控制第11章自控系统11.1 气路系统11.2 润滑油系统前言该操作说明书用于熟悉2MCL离心压缩机装置和应用该压缩机装置的工程技术人员。
操作说明书包括如何安全地，合适地、经济地使用该压缩机装置的重要资料。
离心式空气压缩机安全操作规程简易版
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日离心式空气压缩机安全操作规程简易版离心式空气压缩机安全操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
开始工作和维修设备之前，断开主要断路开关和任意单独控制线路（如果使用的话）未释放整个系统压力之前不要拆卸任何压缩机部件。
机器运行时不要维修任何部件。
不要在压力大于压缩机铭牌上的额定值时运行压缩机。
不要在速度超过驱动装置铭牌上的额定值时运行压缩机。
压缩机运行时，不得拆卸防护罩、防护板和看窗。
定期检查所有安全装置是否正常工作。
不要随便使用压缩空气。
带压空气会使人受伤。
一定不要将工具、抹布或松散部件留在压缩机或驱动部件内。
不要使用可燃溶剂清洗机身和零件。
维护和修理时要进行清洗。
在部件和暴露的开口处盖上干净布或牛皮纸。
无防护罩、防护板及看窗，不得操作压缩机。
不要在可能吸入可燃或有毒气体的地方运行压缩机。
排出的空气不能用于呼吸，这会导致严重的人员伤害或死亡。
关于附加过滤处理装置，可向过滤专家咨询。
带压的油或空气可导致严重的人员伤害或死亡，拆卸任何阀门或防护帽之前要停掉压缩机。
该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。
离心压缩机操作规程模板
1 工程概述1.1概况该气压机组是-----公司-------------装置设计的-----离心压缩机。
压缩机由一缸二段组成，压缩机和汽轮机分别安装各自钢底座上并由膜片联轴器连接，整个机组采用润滑联合油站供油，压缩机由沈阳鼓风机（集团）有限公司提供；压缩机轴端密封采用约翰克兰鼎名密封（天津）有限公司的干气密封；原动机是采用杭州中能汽轮动力有限公司提供的汽轮机。
1.2 编制依据1.2.1随机技术文件1.2.2设计文件、蓝图1.2.3 -------------装置施工组织设计1.2.4《机械设备安装工程施工及验收通用规范》GB50231-981.2.5《压缩机、风机、泵安装工程施工及验收规范》 GB50275-981.2.6《化工机械安装工程施工及验收通用规范》HG20203-20001.3气压机组性能参数1.3.1压缩机性能参数项目单位型号2MCL45流量：m3n/h XXXXX进口压力：Mpa A XXX进口温度：。
℃XX出口压力：Mpa A XX出口温度：。
℃XXX轴功率：kW XXXX压缩性系数：XXXX主轴转速：r/min XXXXX一阶临界转速：r/min XXXX二阶临界转速：r/min XXXXX最大连续转速：r/min XXXXX跳闸转速：r/min XXXXX1.3.2 气轮机性能参数项目单位型号BH25/01进口压力：Mpa (a) XX进口温度：。
C XXX排气压力：Mpa (a) XX功率Kw XXXX工作转速：r/min XXXXX一阶临界转速：r/min XXXXX跳闸转速：r/min XXXXX1.3.3气轮机保安系统：项目单位危急保安器机械动作转速XXXXX～XXXXX r/min三选二动作转速XXXX r/min轴向位移报警XX mm轴向位移停机XX mm轴承温度报警XX ℃轴承温度停机XXX ℃调节油压XXX Mpa (a)润滑油压XXX Mpa (a)辅助油泵连锁调节油压力≤XXX Mpa (a)1.4控制系统说明该部分主要包括：参数测量、调节控制系统、安全保护系统。
离心压缩机技术协议书范文
离心压缩机技术协议书范文甲方（采购方）：公司名称：______________________法定代表人：____________________地址：______________________联系电话：____________________乙方（供应方）：公司名称：______________________法定代表人：____________________地址：______________________联系电话：____________________鉴于甲方拟采购离心压缩机，乙方具备提供相关产品及技术服务的能力，双方经友好协商，就离心压缩机的技术要求、供货范围、质量保证、安装调试、验收标准等事宜达成如下协议：一、设备名称、型号及数量1. 设备名称：离心压缩机2. 设备型号：[具体型号]3. 设备数量：[具体数量]二、技术规格及性能要求1. 详细列出离心压缩机的技术规格，包括但不限于：流量范围：[最小流量]-[最大流量]出口压力：[最小压力]-[最大压力]转速：[最低转速]-[最高转速]功率：[最小功率]-[最大功率]工作温度：[最低温度]-[最高温度]气体介质：[具体介质成分]噪音水平：[不超过的噪音值]振动烈度：[符合的振动标准]2. 性能要求：压缩机应具有高效、稳定的运行性能，在规定的工况范围内能够满足甲方的生产需求。
具备良好的调节性能，能够实现平滑的流量和压力调节。
具有可靠的密封系统，确保气体无泄漏。
三、供货范围1. 主机及配套设备：离心压缩机本体（包括叶轮、轴、壳体等）驱动电机（包括电机本体、联轴器等）润滑油系统（油箱、油泵、油冷却器、过滤器等）控制系统（包括控制面板、传感器、控制器等）其他配套设备（如冷却系统、隔音罩等）2. 随机备品备件及专用工具：列出随机提供的备品备件清单及数量。
提供专用安装、调试和维修工具清单及数量。
四、质量保证及售后服务1. 乙方保证所提供的离心压缩机是全新的、未使用过的，符合国家及行业相关标准和本技术协议的要求。
离心压缩机操作规程
离心压缩机操作规程一、启动前的准备和检查（一）启动条件的确认1、管线系统已经吹扫（N2）置换合格，驱动机、变速系统、润滑油系统、干气密封系统经试运合格，管线、阀门、机体各连接部位紧固良好，无泄漏现象。
2、动力正常供应。
3、冷却水通畅。
4、控制空气（仪表空气）没有油、水份和杂物。
残留水份不可超过20ppm。
5、所有仪表安装完毕经检验合格。
6、系统内的所有过滤器元件清洗干净。
7、消防器材齐备，符合质量要求；不安全的因素或隐患已消除。
（二）检查润滑油系统1、确认润滑油箱已注入适量的润滑油，油箱内无冷凝水。
在系统管线充满油后液位在液面计1/2~2/3之间。
检查主油箱油温不得低于35℃，如果小于35℃，则开动油加热器，使油箱的油温达到45℃。
2、检查油冷却器和油过滤器切换管件是否在正确的位置上。
3、打开油泵吸入阀、排出阀。
4、打开油侧通风口和油过滤器上注入管线准备好操作。
5、打开用于油冷却器的冷却水回水阀。
6、打开油压平衡阀前后阀门。
7、关闭至油压平衡阀旁通阀。
8、在油系统冲洗之前，取下油过滤器前面可能已安装的任何粗虑器。
二启动 1、检查（1）检查油压，当必要时通过调节阀调节进油总管中的主油压及各供油支管上的油压, 推力轴承润滑油压力。
（2）检查各个出口点的观察玻璃以确保油正在流动。
（3）通过关闭主油泵，检查辅助油泵（电动机驱动）是否正常。
（4）当达到较低的油压限制值时，辅助油泵必须自动地接入。
在这之后，油压必须再次达到设定值。
在主油泵已再次打开之后，手动关闭辅助泵。
2 、压缩机的启动压缩机启动之前，必须遵照下列说明为该装置启动作好准备：（1）盘车2∽3圈，检查有无偏重、卡涩。
（2）油系统启动。
（3）进气阀打开，气体注入该压缩机。
（4）建立必要的气体压差：如干气密封压差。
（5）按照主驱动机厂的说明书，使主驱动机投入运行；注意：无论如何，避免速度小于200 转/分，因为这将在轴承内引起混合的摩擦情况。
在非常低或非常高转速下，无控制的反向转动也必须避免。
【专家经验】离心式压缩机安装技术要求具体讲解
【专家经验】离心式压缩机安装技术要求具体讲解安装及技术要求装配工艺：对所有装配件进行全面检查，不得有型砂、颗粒、焊豆、飞边、毛刺、铁屑、油污、污物、灰尘等及磕碰划伤现象，尤其是转子轴上的测振区，轴颈必须保护好。
一、轴承装配轴承箱和轴承清理，用压缩空气将各件吹扫干净，保证定位面无杂质污物。
轴承定位面涂红丹粉，研接触面积75%以上，应滑动自如。
测量轴承与轴承压盖的过盈值符合设计要求0-0.3mm数值；推力衬环不得有过盈。
二、隔板密封装配对密封隔板进行检查，注意相同件号字头确认。
确认密封隔板中分面无损伤无错口，间隙均匀；检查密封及上下隔板中分面打表值之和小于0，密封与隔板中分面间隙值为0.03～0.05mm。
三、划、钻密封与上隔板固定孔上壳水平调整用千斤顶或方箱等将上壳中分面调水平状态并不需摆动；螺孔位置划线划线位置满足压钉能够将隔板、密封压住；钻孔、套丝深度满足压钉长度的需要；吊上壳隔板并清理隔板全部吊出，对机壳、隔板及所有部位的毛刺及杂物进行清理；隔板密封回装，把合压钉翻壳将上壳轻落在木板等材料上，防止磕碰划伤。
作业要点：组装固定环一定要拧到底，固定环顶面不得高于机壳、隔板的平面。
（一）上机壳隔板下沉量作下沉量检查（左边+右边）/2=下沉量，下沉量为0.5-0.7mm不合格进行修正。
（二）转、定子密封径向间隙修整1. 配刮上、下壳密封间隙：轴瓦、转子必须清理干净，轴颈、测振区重点检查；落转子时转子必须吊平并轻轻落在支撑轴承上，密封牙尖必须处于转子合理位置。
2. 配刮上、下壳密封间隙：贴胶布，盘转子测量间隙。
用胶布测量上机壳口圈密封、轴封间隙。
盘转子一周，检查胶布接触痕迹不能过重，轻微接触即可。
上机壳下落时，注意密封、隔板与转子之间的相对刮碰，胶布要错开，不能重合。
（三）转子定位、配推力间隙转子总串量必须满足图纸要求，保证两侧串量达到标准。
叶轮流道与隔板流道必须对正，密封牙尖位置合理.在定子中分面上固定好百分表，检查每个叶轮出口宽度处与其相邻隔板形成的扩压器的宽度是否对正，否则造成主机压力流量波动，影响效率。
