阻燃剂和阻燃母粒的区别

阻燃分类资料

环保阻燃母粒

型号备注

ISFR-082(082-6,082-7) 可添加填充料（共聚均聚）PP（聚丙烯）阻燃剂

RHPE-16 PP(聚丙烯) ，PE(聚乙烯) 回料专用阻燃母粒

RHTA-18，RHTA-19 添加型阻燃剂，ABS(丙烯晴，丁二烯，苯乙烯三者共聚物，是一种改性塑料), PBT(聚对苯二甲酸丁二醇酯，对苯二甲酸与1.4-丁二酯的聚缩物), PS(聚苯乙烯)环保阻燃母粒。

RHPE-836 添加型纳米级阻燃母粒。适用于PE（聚乙烯）珍珠棉等材料的物理发泡阻燃。

RHTA-1300 环保添加型阻燃剂，用于PS（聚苯乙烯）环保阻燃母粒。广泛用于PS片材，PS圣诞灯，PS保温材料。

RHPP-0800 PP（聚丙烯）环保无析出纳米级阻燃母粒。

多聚磷酸盐阻燃剂

型号备注

RH-03W103 PVC(聚氯乙烯)阻燃剂。适用于TPV(主要由二部分组成，一是塑料，作为连续相，二是橡胶作为分散相.热塑性硫化胶) PVC(聚氯乙烯)

PE(聚乙烯)，酚醛树脂，环氧树脂，涂料。

RH-03W1，RH-03W101 三氧化二锑代替型阻燃剂，运用于代替三氧化二锑，PVC(聚氯乙烯)

PE(聚乙烯)。

镁铝水滑 …………………………………………………

沉淀硫酸钡，GB/T2899-1996 用于干粉涂料，油漆，油墨，颜料，橡胶，蓄电池，塑料，铜版纸

拉丝阻燃

型号备注

RHPET-1015 PET拉丝阻燃母粒。PET：聚对苯二甲酸类塑料，主要包括聚对苯二甲酸乙二酯PET和聚对苯二甲酸丁二酯PBT。聚对苯二甲酸乙二醇酯又俗称涤纶树脂，俗称涤纶树脂。它是对苯二甲酸与乙二醇的缩聚物，与PBT一起统称为热塑性聚酯，或饱和聚酯。适用于纺丝业。

RHPP-0801 适用PP(聚丙烯)拉丝，纤维，假发，环保阻燃母粒

RHPE-09 适用于拉丝，圣诞树，薄膜环保阻燃母粒

无卤阻燃剂

型号备注

RHPP-028 膨胀型PP（聚丙烯）无卤阻燃剂。

MCA无卤阻燃母粒

MCA 无卤阻燃母粒

一、简介

名称： PA高效阻燃母粒

型号： MCA500

外观：白色圆柱颗粒

添加量：10-15%

环保标准：ROHS、无卤

阻燃级别：UL94V-0

适用范围：PA改性、注塑、挤管等

二、优点与优势

MCA500阻燃母粒是苏州市海翔塑业采用尼龙6树脂做载体研发的，MCA含量超过50%以上，与尼龙6和尼龙66树脂的有良好的相溶性，及高效的分散性和阻燃性能。无卤环保、添加量少，易加工，对设备、模具无腐蚀，制品密度小，性价比高，电性能好，无烟。阻燃可达到UL94V-0级别。

三、适用产品

主要应用于一些要求高的产品，如PA波纹管，PA穿线管，薄壁产品，需高温加工等的挤出、注塑高端产品。

四、包装/储存

25KG/包，纸塑复合，内衬铝箔袋；按一般化学品运输，储存于干燥阴凉处，注意防潮，避免阳光直晒。

五、产品指标

项目质量指标

有效阻燃剂含量% 50

密度 g/cm3 1.2±0.2

载体 PA6

分解温度℃ 300

水份%≤ 0.3

六、友情提示

1.MCA500阻燃母粒适合尼龙6、尼龙66和尼龙1012的各种加工温度，不变色，不变黄，机械性能优异，添加35%份，灼热丝750度不起燃。

2.建议使用前与原料尼龙一起120℃烘干4-6小时；加工温度230-250度。

七、性能与优势

项目 PA66树脂 MCA500

添加15%

拉伸强度MPa≥ 70 60

悬臂梁缺口冲击强度KJ/m2≥ 10 9

断裂伸长率% 48.1 26.1

弯曲强度MPa≥ 100 100

密度g/cm3 1.10-1.15 1.2

熔点℃ 238-248 245-250

阻燃性UL943.2/1.6mm 不阻燃 V-0

PP阻燃剂

PP阻燃剂分有无卤与有卤,无卤一般不滴落,有卤一般采用环保P、N、Br复合体系阻燃剂。而传统的溴系阻燃剂(十溴二苯醚、四溴双酚A、八溴醚、八溴双S醚、TBC等)添加量大，阻燃效果差，环保P、N、Br复合体系阻燃剂还具有非常优异的加工热稳定，无析出性，耐水、耐光老化、无毒、不与色母及其他添加剂产生副反应等特性。

我司PP阻燃剂

质量指标

外观：白色粉末

溴含量：18％

磷含量：25%

干燥失重≤0.5%

LD50(小白鼠口服)>5000mg/kg(属无毒)

本产品可广泛应用于均聚聚丙烯及均聚PP填充产品阻燃。建议配方：

配方 1# 2# 3# 4#

均聚PP(MI 10) 99 / / /

均聚PP（MI 0.3） / 98 / /

PP(MI 3)+20%滑石粉 / / 98 /

PP(MI 3)+35%硫酸钡 / / / 98

阻燃剂FRS6000 1 2 2 2.0

阻燃性LOI（%） 27 25 24 25 能 UL-94(3.2mm) V2 V2 V2 V2

UL-94(1.6mm) V2 V2 V2 V2

六、环保性

FRS6000符合REACH三十八项环保要求。

ROHS ELV EN71-3* FRS6000

Pb <1000ppm <1000ppm 0.7ug <0.2ppm

Hg <1000ppm <1000ppm 0.5ug <0.2ppm

Cd <1000ppm <100ppm 0.6ug <1ppm

Cr(VI) <1000ppm <1000ppm 0.3ug <1.5ppm

Sb 0.2ug <1ppm

As 0.3ug <1ppm

Ba 25ug <30ppm

Se 5ug <1ppm

以上资料来源公司主要研发生产阻燃剂,无卤阻燃剂,PP阻燃剂,PP阻燃母粒,PP阻燃原料,PP防火剂,PP防火母粒,PBT阻燃母粒,尼龙阻燃, 产品具高品质,低价位等特点,有效地满足客户的要求.塑胶原材料部常年与中外知名化工企业有业务来往，代理有：日本帝人（中国）PC系列产品。德国拜耳（中国）PC系列产品;台湾集盛尼龙，杜邦中国系列产品，年销售额过亿元，公司总部设在东莞市常平镇大京九塑胶城塑发东路97-98号。

阻燃ABS母粒的研制

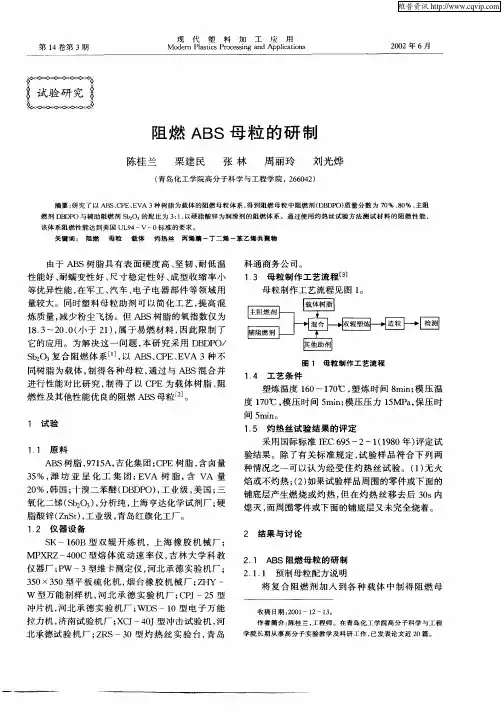

现代塑料加工应用　第１４卷第３期　Ｍｏｄｅｍ　Ｐｌａｓｔｉｃｓ　Ｐｒｏｃｅｓｓｉｎｇ　ａｎｄ　Ａｐｐｌｉｃａｔｉｏｎｓ　２００２年６月　

阻燃ＡＢＳ母粒的研制　

陈桂兰　栗建民　张林　周丽玲　刘光烨　

（青岛化工学院高分子科学与工程学院，２６６０４２）　

摘要：研究了以ＡＢＳ、ＣＰＥ、ＥＶＡ　３种树脂为载体的阻燃母粒体系，得到阻燃母粒中阻燃剂（Ⅸ　Ｐｏ）质量分数为７０％、８Ｏ％、主阻　燃剂ＤＢＤＰＯ与辅助阻燃剂Ｓｂ２０３的配比为３：ｌ、以硬脂酸锌为润滑剂的阻燃体系。通过使用灼热丝试验方法测试材料的阻燃性能，　该体系阻燃性能达到美国ＵＬ９４一Ｖ一０标准的要求。　关键词：　阻燃　母粒　载体　灼热丝丙烯腈一丁二烯一苯乙烯共聚物　

由于ＡＢＳ树脂具有表面硬度高、坚韧、耐低温　

性能好、耐蠕变性好、尺寸稳定性好、成型收缩率小　

等优异性能，在军工、汽车、电子电器部件等领域用　

量较大。同时塑料母粒助剂可以简化工艺，提高混　

炼质量，减少粉尘飞扬。但ＡＢＳ树脂的氧指数仅为　

１８．３～２０．０（小于２１），属于易燃材料，因此限制了　

它的应用。为解决这一问题，本研究采用ＤＢＤＰＯ／　

Ｓｂ２　复合阻燃体系…，以ＡＢＳ、ＣＰＥ、ＥＶＡ　３种不　

同树脂为载体，制得各种母粒，通过与ＡＢＳ混合并　

进行性能对比研究，制得了以ＣＰＥ为载体树脂、阻　

燃性及其他性能优良的阻燃ＡＢＳ母粒　Ｊ。　

１试验　

１．１　原料　

ＡＢＳ树脂，９７１５Ａ，吉化集团；ＣＰＥ树脂，含卤量　

３５％，潍坊亚星化工集团；ＥＶＡ树脂，含ＶＡ量　

２０％，韩国；十溴二苯醚（ＤＢＤＰＯ），工业级，美国；三　

氧化二锑（Ｓｂ２Ｏ３），分析纯，上海亨达化学试剂厂；硬　

脂酸锌（ＺｎＳｔ），工业级，青岛红旗化工厂。　

１．２仪器设备　

ＳＫ一１６０Ｂ型双辊开炼机，上海橡胶机械厂；　

ＭＰＸＲＺ一４００Ｃ型熔体流动速率仪，吉林大学科教　

仪器厂；ＰＷ一３型维卡测定仪，河北承德实验机厂；　

３５０×３５０型平板硫化机，烟台橡胶机械厂；ＺＨＹ—　

母粒注射法生产涤纶有色阻燃FDY的工艺探讨

摘要：涤纶纤维由于其优异的性能，在纺织原料中占有越来越重要的地位。随着生活水平的不断提高和消防意识的提高，纺织品的防火性能得到了提高，特别是在国家消防法颁布和实施之后。由于涤纶纤维的可燃性，它在纺织部门的使用是有限的。因此，有必要开发和生产防火聚酯纤维，以扩大聚酯的应用范围。本文研究了涤纶有色阻燃FDY的母粒注射法生产工艺。

关键词：阻燃纤维；母粒注射法；FDY

随着生活水平的不断提高和消费者意识的提高，纺织品的防火性能越来越受到重视。涤纶等纺织材料、性能优异的越来越普遍,但由于其可燃性和纤维织物,在应用领域已相应限制生产涤纶长丝产品成为重要课题的研究目前阻燃剂的内外,涤纶长丝但是大多数低分子量阻燃剂中使用的阻燃剂。阻燃纤维的极限氧指数也较低，低分子阻燃剂对纤维的物理性能如机械强度等有重要影响，这并不能充分反映聚酯在纺织领域的优良性能。本试验采用有机磷阻燃剂，其阻燃机理是加热后分解磷酸、偏磷酸、水等不燃物质。它不会产生腐蚀性气体，毒性小，长期有效，阻燃效果较好。防火产品可用于各种防火服装、豪华酒店装饰、飞机、火车、汽车的外套和装饰、消防软管等工业织物等。

一、试验

1.原料。聚酯切片:主要用于化纤行业的生产,261.5℃熔点，0.0034%灰分，0.0885%水份≤2，凝聚粒子≤15ml/t端羧基凝聚。阻燃剂:由不同纤维研究所生产的三种颜色的阻燃剂:金黄色、紫色和白色，其特征粘度为0,356-0,364，熔点为240℃，灰分2.6%~3.3%，含水率0.25%~0.30%，阻燃剂含量40%。油:F-1048高速纺丝油。

2.生产设备。烘干机、螺杆挤出机:纺丝箱、高速线圈、注射染色剂、熔融过滤器。自动强伸仪,KET 80c条干均匀,VA一05cA—05微量水份测定仪，极限氧指数测试仪。

阻燃母粒配方

- 1 - 阻燃母粒配方

阻燃母粒是一种添加阻燃剂的塑料颗粒，具有阻止火灾传播的作用。在制造防火材料和产品时，阻燃母粒是至关重要的组成部分。以下是常见的阻燃母粒配方：

1. 阻燃剂

阻燃剂是阻止火灾传播的主要成分。常见的阻燃剂包括氢氧化铝、三氧化二锑、氧化镁、氮和磷等。根据所需的等级和性能，可以使用不同的阻燃剂。

2. 基础树脂

基础树脂对阻燃母粒的性能和应用有很大影响。常用的基础树脂包括聚乙烯、聚丙烯、聚苯乙烯、聚酰胺等。根据所需的应用和特定的要求，可以选择不同的基础树脂。

3. 助剂

助剂是用于增强阻燃母粒性能和应用的辅助成分。常见的助剂包括增塑剂、耐热剂、抗静电剂、光稳定剂等。通过添加适当的助剂，可以进一步提高阻燃母粒的性能和应用。

阻燃母粒配方的组合和比例可以根据特定的需求和应用进行调整。无论是制造防火建材还是电子产品，阻燃母粒的安全和可靠性都是至关重要的。

阻燃剂分类

阻燃剂其按元素种类分为：卤系、磷系、卤－磷系、氮系、硅系、铝镁系等，按化学结构分为无机阻燃剂、有机阻燃剂、高分子阻燃剂等，按阻燃剂与被阻燃材料关系分为添加型阻燃剂和反应型阻燃剂。

通常在塑料阻燃改性中常采用的方法是添加型阻燃剂共混改性的方法。PP（聚丙烯）阻燃常采用的阻燃剂包括：铝镁系阻燃剂，即氢氧化镁、氢氧化铝；磷系阻燃剂，红磷母粒等；氮系阻燃剂MCA、MA等；有些还采用有机硅阻燃剂。

聚丙烯质地发脆，抗冲击性能不算太好，如果在聚丙烯中引入相溶性差或无机材料客观上起到了填充作用，往往会使聚丙烯的机械性能更加恶化，拉伸强度、冲击强度可能会远远不能满足指标，目前改善的方法常采用增韧剂增韧，增韧剂价格高，增韧的同时材料的刚性又变差，很可能失去使用聚丙烯原本价值。所以对于聚丙烯最好不采用或尽量少采用无机填充方式改性或降低成本，在充分利用其自身特点同时适当改进性能指标为上策。

做阻燃聚丙烯通常采用的阻燃剂有卤系，无机的氢氧化镁、氢氧化铝；磷系，红磷等；氮系MCA、MA等及有机硅系。

氢氧化镁等属于无机阻燃剂，阻燃机理是燃烧时释放出结合的水，同时高填充量也降低了有机材料的可燃性。用氢氧化镁等阻燃优点是环保性好，不释放烟雾，不产生有害和有争议的气体，成本低廉。缺点是添加量大，V0级别阻燃标准一般添加比例≥65％，这样高的添加量可以认为阻燃的PP中无机填料占到整个体系的2/5以上。直接导致的后果是阻燃PP比重大，超过1.5 ；拉伸强度由普通未阻燃PP的23左右下降到18以下；伸长率由23左右下降到1.3 ；冲击强度由15下降到1左右。严重恶化了PP的性能。所以往往被采用在软化点要求高而其它性能可以忽略的场合。

红磷也是PP阻燃常采用的阻燃剂，相比氢氧化镁等阻燃剂的高填充红磷阻燃剂有明显优势。其一般添加比例在8％－12％可以做到离火自熄，经过包覆处理的红磷吸潮性和易燃性大为改观。可以经受300 ℃以下的温度，在加工过程中一般不易着火。用红磷阻燃更加适用于黑色或红色制品，其它颜色很难对红色形成遮挡。红磷的另外缺点就是阻燃的材料氧指数比较低，相溶性不够好。适合对制品外观、性能等要求不高的场合使用。

阻燃剂和阻燃母粒的区别

江西美隆木材保护有限公司

很多人都知道阻燃材料中有阻燃剂和阻燃母粒这两种大类，那么，阻燃剂和阻燃母粒有什么区别呢？

阻燃剂属于阻燃添加剂，而阻燃母粒是含有阻燃剂的阻燃材料。阻燃母料也称为阻燃母粒是当今在塑料及橡胶等树脂中表现最优良的阻燃产品之一，阻燃母料(母粒)是在阻燃剂的基础上经过多种阻燃成份的有机结合、改性处理与协效作用，并通过双螺杆或三螺杆挤出机经过混炼、挤出、造粒而制得的一种颗粒状产品。与阻燃剂不同，阻燃母料具有在树脂中易于添加，清洁卫生，阻燃效率高，添加量小，对树脂的力学性能影响小，添加后不易发生分层、花纹、析出等不良现象，节省人力、物力成本和时间等诸多优点。江西美隆木材保护有限公司

普通阻燃剂，另外配方得当的阻燃母料其阻燃效率和效能（性价比）也要远优于普通阻燃剂。所以目前阻燃母料成为阻燃塑料制品实现防火要求的最佳选择之一，并成为阻燃剂粉料的有效替代品。

阻燃剂哪家好？江西美隆木材保护有限公司专业从事木材保护（木材阻燃设备、木材防腐设备、防腐、阻燃、防火、炭化、建材蒸压釜）设备机组、各类木材防腐。阻燃剂的生产和销售的专业性公司，是木材防腐厂以及防火门厂的必备设备。成立至今，承建了包括南京林业大学教学试验用木材处理试验设备在内的遍布全国的数十家木材阻燃设备工厂，从设备制作、安装、工艺配套以及人员培训和后续的技术指导，受到了用户的一致好评。

PE薄膜阻燃母粒

HXFR-PEBM01

一、简介

HXFR-PEBM01阻燃母粒为溴、锑阻燃体系，符合欧盟ROHS环保标准，与PE树脂相溶性好、分散均匀、无晶点、凸点、孔洞等现象；耐紫外、无析出。

二、指标：

外观白色颗粒

密度g/cm³ 1.5

分解温度℃≥ 300

有效阻燃剂含量% 75

含水量%≤ 0.1

建议添加量 12-17%

溶指g/min,230℃10kg 90

熔点℃≥

160

三、挤出工艺：（双螺杆挤出机）

真空口排气口 PP+FR-PEBM01

机头计量段 ↑ 均化段 ↑ 混合段输送段熔融段 ↓

170 180 180 190 190 190 180 170 160

注意事项：生产加工时需开真空，建议螺杆长径比（L/D) 1:36-40之间。

四、优点与添加量

1. HXFR-PEBM01由于其超好的分散性，只需添加12-17%份，即可轻松达到UL94V0级，阻燃效率显著，大大降低了产品成本。

2.HXFR-PEBM01阻燃母粒尤其适用于PE的吹塑、薄膜、流延膜、拉丝、塑料花、线材、管材等薄的制品中，更加体现出其良好的分散性和流动性，生产出的产品表面无凸点、晶点、麻点、断丝、孔洞等缺陷出现，有效的提高了产品的质量和外观，提高了合格率。

3.HXFR-PEBM01阻燃母粒在吹塑、流延生产薄膜或拉丝时，可连续生产不堵网，

极大的减少了浪费和保持了产品品质的连续性。

4.HXFR-PEBM01阻燃母粒能使阻燃薄膜具有良好的热熔塑封性，成品率高。

五、包装/储存

25KG/包；按一般化学品运输储存于干燥阴凉处，避免阳光直晒。

XPS母粒FRMB-XPS产品说明

产品说明(Product Information)

XPS专用环保阻燃母粒(FR/MB-XPS)

产品描述：

该产品主要用于建筑外墙保温材料---挤塑板的阻燃，采用环保复合溴磷阻燃体系为主阻燃剂，以PS为载体，辅以阻燃增效剂、小分子捕捉剂及大分子扩链剂等助剂经双螺杆挤出机造粒，主要用于替代传统HBCD阻燃体系。阻燃效果优异，且可赋予板材极佳的综合性能。

产品优势：

1. 耐温性能更加优异。实际加工过程中，阻燃体系的分解温度＞280℃，可保证PS加工成型时的最佳混炼，且不腐蚀螺杆；

2. 良好的抑烟性能。小分子捕捉剂的加入可大大降低PS的成烟量，最高可使板材的烟密度降低约30%；

3. 提高熔体强度。大分子扩链剂的加入，可大大提高熔体的粘度及强度，提高板材的抗压强度，同时可以提高发泡倍率，改进板材的容重，提供更加优异的机械性能。

技术参数：

主要指标单位检测方法 FR/MB-XPS

外观 --- ----- 白色粉末

阻燃剂含量 % --- ≥70

挥发分 % 105℃，2h ≤0.3

密度 G/cm3 GB 1033-2008 1.3-1.5

建议添加量 % GB 8624-2012 B2级：3-5份

B1级：5-8份

加工建议：

1. 复合阻燃体系的熔点较低，建议在双螺杆XPS生产设备上使用，降低进料区的温度；单螺杆生产线也适用，需合理进行工艺的调整；

2. 需将此阻燃母粒与PS原料混合均匀，避免生产时产生电流波动现象。

包装与储存

25公斤/包，纸塑复合+聚乙烯塑料内衬袋，按一般化学品运输。密闭贮存于干燥阴凉处。备注：以上产品信息是我们根据现有知识及对产品性能了解的基础上对客户使用的参考，数据为实验室典型值，具体的使用量还需要客户根据要达到的阻燃级别及不同设备状况而定。
