ADS1.2的详细安装步骤
ADS开发环境安装配置
ADS1.2 - ADS1.2 ADS是ARM公司的集成开发环境软件。
1、解压缩ADS1.2.rar
解压后，注意有一个CRACK子目录，目录下有一个文件LICENSE.DAT，安装过程中，需要它。
2、开始安装
运行Setup.exe，开始安装过程。分别选择同意使用协议、安装目标目录等，开始安装。当安装完成前，显示下列输入License对话框，如图1所示：
IO0DIR = LED_MASK;//设置LED2控制口为输出
IO0SET = LED_MASK; //所有的CLR = LED1CON;//亮灯
Delay(200);//延时
IO0SET = LED1CON;//灭灯
IO0CLR = LED2CON;//亮灯
Delay(200);//延时
#defineLED_MASKLED1CON|LED2CON|LED3CON
/****************************************************************************
*名称：Delay()
*功能：长软件延时
*入口参数：dly延时参数，值越大，延时越久
有关J-Link的用法在配套光盘中的“06开发工具”目录的下。
3、安装Philips Flash烧写程序
运行Philips Flash Utility Installation.exe，安装ISP下载程序（通过RS32串口）。
三、ADS开发环境配置
1、创建LPC2103工程模板
将ADS工程模板下的三个子目录复制到ADS1.2安装目录的Stationery目录下，如下图5、图6所示。

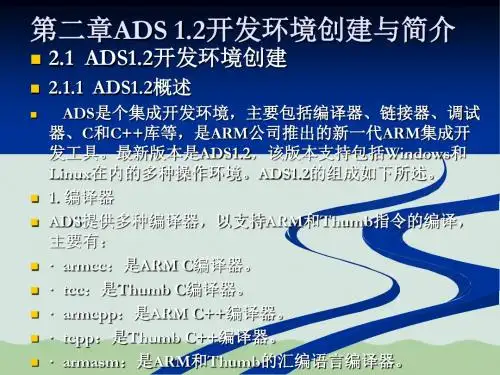

ADS1.2开发环境的创建ppt(共81页)
关于在ADS1.2下进行仿真调试，下面还要祥细介绍。
2.2.4 其他开发环境介绍
IAR（瑞典爱亚软件技术咨询公司） Embedded Workbench for ARM 是IAR Systems 公司为ARM 微处理 器开发的一个集成开发环境，下面简称IAR EWARM。比 较其他的ARM 开发环境，IAR EWARM 具有入门容易、 使用方便和代码紧凑等特点。故在这里做简单介绍。
7. 到此，在ADS1.2中的基本设置已经完成，可以将该新建
的空的项目文件作为模板保存起来。首先，要将该项目工程文 件改一个合适的名字，如S3C2410 ARM.mcp等，然后，在 ADS1.2软件安装的目录下新建一个合适的模板目录名，如， S3C2410 ARM Executable Image，再将刚刚设置完的S3c2410 ARM.mcp项目文件存放到该目录下即可。
5. 在如图2-14中，点击ARM linker ，在outpur栏中设定程序 的代码段地址，以及数据使用的地址。图中的RO Base栏中 填写程序代码存放的起始地址，RW Base栏中填写程序数据 存放的起始地址。该地址是属于SDRAM的地址。
在options栏中，如图2-15，Image entry point要填写程序代码 的入口地址，其他保持不变，如果是在SDRAM中运行，则 可在0x30000000—0x33ffffff中选值，这是64M SDRAM的地址，
8. 新建项目工程后，就可以执行菜单Project|Add Files把和 工程所有相关的文件加入，ADS1.2不能自动进行文件分类， 用户必须通过Project|Create Group来创建文件夹，然后把加

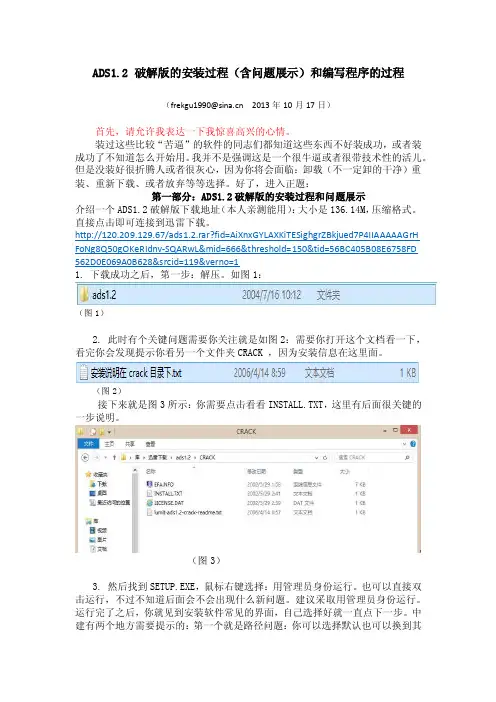

ads1.2的安装问题和编写程序的初始过程
ADS1.2 破解版的安装过程（含问题展示）和编写程序的过程（******************2013年10月17日）首先，请允许我表达一下我惊喜高兴的心情。
装过这些比较“苦逼”的软件的同志们都知道这些东西不好装成功，或者装成功了不知道怎么开始用。
我并不是强调这是一个很牛逼或者很带技术性的活儿。
但是没装好很折腾人或者很灰心，因为你将会面临：卸载（不一定卸的干净）重装、重新下载、或者放弃等等选择。
好了，进入正题：第一部分：ADS1.2破解版的安装过程和问题展示介绍一个ADS1.2破解版下载地址（本人亲测能用）：大小是136.14M，压缩格式。
直接点击即可连接到迅雷下载。
http://120.209.129.67/ads1.2.rar?fid=AiXnxGYLAXKiTESighgrZBkjued7P4IIAAAAAGrH FoNg8Q50gOKeRIdnv-SQARwL&mid=666&threshold=150&tid=56BC405B08E6758FD 562D0E069A0B628&srcid=119&verno=11. 下载成功之后，第一步：解压。
如图1：（图1）2. 此时有个关键问题需要你关注就是如图2：需要你打开这个文档看一下，看完你会发现提示你看另一个文件夹CRACK ，因为安装信息在这里面。
（图2）接下来就是图3所示：你需要点击看看INSTALL.TXT，这里有后面很关键的一步说明。
（图3）3. 然后找到SETUP.EXE，鼠标右键选择：用管理员身份运行。
也可以直接双击运行，不过不知道后面会不会出现什么新问题。
建议采取用管理员身份运行。
运行完了之后，你就见到安装软件常见的界面，自己选择好就一直点下一步。
中建有两个地方需要提示的：第一个就是路径问题：你可以选择默认也可以换到其他盘，我是换到了D盘。
第二个是安装类型选择问题：我选择的typical，基本上够你用。
ADS1.2的详细安装步骤
ARM软件的安装一、ADS1.2的安装1、将光盘放入光驱，双击打开：2、双击打开名为ADS1.2的文件夹：3、我们选择其中的SETUP.EXE文件，进行安装4、点击Next:5、这是许可文件，如果同意的话选择Yes:6、选择安装目录，（这里使用默认的安装目录为大家演示）选完目录后点击Next:7、这里选择的是安装模式，有Compact（最小化安装），Custom（自定义安装），Full(完全安装)，Typical（典型安装）,这里使用完全安装为大家演示，点击Next:8、点击Next:9、选择可以打开的文件类型，点击Next：10、显示你前面所选的安装信息，点击Next：进入安装状态，11、安装完毕，这时需要我们输入序列号，点击Next：12、我们选择Install License点击Next:13、这里我们要输入序列号，序列号可以在光盘中找到：这里我们点击Browse:14、我们浏览到光盘里的ADS目录下15、选择CRACK,，打开16、选择LICENSE.DAT:,点击打开17、我们这时回到了刚才的界面，点击下一步即可：18、点击下一步19、点击完成20、点击FinishADS1.2的安装结束，到此可以正常使用了。
二、Mutil_ice2.2的安装1、浏览光盘的容，选择mutil_ice2.22、选择SETUP.EXE3.进入安装画面，选择Next:4、如果同意，选择Yes5.选择安装目录，（这里我们使用默认的安装目录作为演示），点击Next:6.选择安装的组件，点击Next：7、选择Next:8．显示了先前了选择的安装信息，点击Next：9、进入了安装画面：10、安装完成，点击Finishmutil_ice2.2就安装完成。
11、mutil_ice2.2打补丁打开光盘\\windows\目录，把文件夹下的四个文件复制到Multi-ICE Server.exe所在目录，覆盖掉原来的文件。

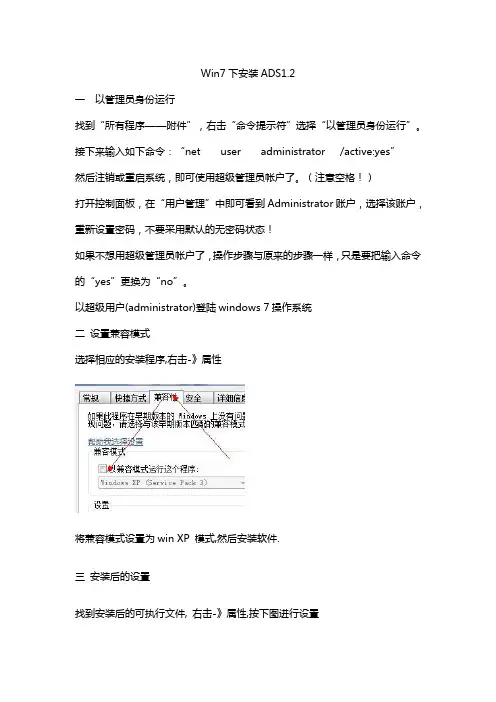

Win7安装ADS1.2
Win7下安装ADS1.2
一以管理员身份运行
找到“所有程序——附件”，右击“命令提示符”选择“以管理员身份运行”。
接下来输入如下命令：“net user administrator /active:yes”
然后注销或重启系统，即可使用超级管理员帐户了。
（注意空格！）
打开控制面板，在“用户管理”中即可看到Administrator账户，选择该账户，重新设置密码，不要采用默认的无密码状态！
如果不想用超级管理员帐户了，操作步骤与原来的步骤一样，只是要把输入命令的“yes”更换为“no”。
以超级用户(administrator)登陆windows 7操作系统
二设置兼容模式
选择相应的安装程序,右击-》属性
将兼容模式设置为win XP 模式,然后安装软件.
三安装后的设置
找到安装后的可执行文件, 右击-》属性,按下图进行设置。
J-LINK安装说明
关于J-LINK在ADS1.2中使用的方法说明经测试J-LINK ARM在笔记本电脑中的ADS1.2环境下可以使用。
系统：win7,XP软件：ADS1.2J-LINK驱动版本：win7下使用Setup_JLinkARM_V410i；XP下使用Setup_JLinkARM_V408l。
初始化方式如下：1、安装J-LINK驱动，安装完成后将J-LINK驱动安装目录下的JLinkARM.DLL文件复制到ADS1.2软件根目录下的bin文件夹中。
2、打开AXD debugger软件，选择菜单options->configure target，在对话框中单击ADD，选择J-LINK驱动根目录下JLinkRDI.dll文件。
3、初始化：（1）.如何做初始化?步骤: 进入ADS,选System Views,在下拉菜单中选Command Line Interface,在程序显示窗口下会出现Command Line Interface界面,在Debug >后输入"obey 初始化文件存放路径(最好不要含中文路径)",如:Debug >obeyE:\Smartarm2200\LPC2200.txt,然后回车即可注意:初始化要在编译之前做好,并且要清除options-->Configure Processor中的所有选项,主要是在Vector catch项选Clear All,去掉Semihosting前的对号,因为这两项会影响硬件断点的设置.（2）.如何保存初始化?步骤:接上步做完初始化后,点options-->Congfigure Interface..-->在弹出的对话框中选Session File菜单-->选中Reload Images和Run Configuration Script,并点Browse 将路径指到初始化文件存放的目录.Flie-->Save Session将所做的初始化保存,扩展名为.ses 下次打开ADS时会自动加载上次保存的初始化,要加载别的初始化,点Flie-->Load Session,指到所要加载的初始化存放目录即可.这样将初始化保存后,每次只要加载保存的.ses文件即可,避免了每次都要敲入命令的麻烦.完成上述步骤即可使用。
实验1-ADS1.2安装及简单的汇编程序
展示程序运行结果
程序链接：生成可执行文件
程序运行：查看输出结果验 证程序功能
程序编译：确保程序语法正 确无错误
结果分析：分析实验数据得 出结论
分析程序的正确性和效率
程序运行结果与预期是否一致 程序是否存在语法错误或逻辑错误 程序运行效率是否满足要求 程序是否存在内存泄漏或性能瓶颈
总结实验经验和教训
了解汇编语言在计 算机科学领域中的 应用和重要性
安装DS1.2集成开发环境
打开安装包点击“Next”
同意许可协议选择安装路径
下载并安装适合你操作系统 的版本
等待安装完成启动DS1.2 IDE
创建新工程并配置工程选项
打开DS1.2软件选 择“File”菜单中 的“New Project” 选项
在弹出的“New Project”对话框中 输入工程名称和保 存路径
解决方案：检查输入数据或代码逻辑错 误确保程序正确执行
问题4：实验时间不够 解决方案：合理安排时 间提前准备实验所需材料和工具
解决方案：合理安排时间提前准备实验 所需材料和工具
提出改进和优化建议
针对实验过程中出现的问题提出具体的改进措施。 根据实验结果分析可能存在的优化空间提出相应的优化建议。 结合实验经验提出对实验流程、实验设备的改进和优化建议。
打开集成开发环境（IDE）
编译并运行程序
点击编译按钮生成目标文件
添加标题
添加标题
打开已写好的汇编程序文件
添加标题
添加标题
点击运行按钮执行程序
调试程序
打开实验箱电源确保电源指示灯亮起 将编写好的汇编程序通过串口发送到实验箱的微控制器中 按下实验箱上的“运行”按钮观察实验箱的输出是否符合预期 如果实验箱的输出不符合预期检查汇编程序是否有语法错误或逻辑错误并进行相应的修改
实验1 ADS1.2安装及简单的汇编程序
二、ADS1.2使用介绍
5、编译
– 选择“project”/“Make”，出现下图： – 有“Errors”必须改正，它会告诉你哪里有“Errors” – 有“Warnings”可以不理会
二、ADS1.2使用介绍
6、Debug2
– 选择“project”/“Debug”，出现“AXD”界面（如链接嵌入式板 子，也需要进行一定的配置，此步请自行查阅资料）
二、ADS1.2使用介绍
2、创建一个新的源文件
– 选择“File”/“New”命令， – 打开对话框，选“File” – 在“file name”输入源文 件名称（注意汇编语言源 文件后缀为.s而C语言的源 文件需要后缀为.c） – 在“Location”中填入保存 地址 – 勾选“Add to Project” 选项 – 在“Project”下拉选项中选择将文件添加到之前建好的工程 文件中 – 在“Targets”复选框中选择所有选项 – 点击“确认”
一、ADS1.2软件安装
2、ADS1.2安装 然后我们会进入 “ Install License ”界面。我们 这里点击下方的 “ Browse ” 。然后选择 “ License ”所在的目录。 PS：这里选择“ License ” 前，我们先将解压的 文件夹内的 “ CRACK ” 文件夹拷贝到你ADS 1.2的安装目录下。
正确与错误的比较
• Str1 SETS My string1.” ;设置字符串变量Str1 • Count RN R0 ;定义寄存器名Count • USR_STACK EQU 64 ;定义常量 • START LDR R0,=0x1123456 ;R0=0x123456H • MOV R1,#0 • LOOP • MOV R2,#3
ADS_1.2使用指南中文版
ADS_1.2使⽤指南中⽂版⼀步⼀步基于ADS1.2进⾏设计开发⽬录1 ADS1.2集成开发环境简介 (2)2利⽤H ELLOWORLD来学习使⽤ARMSYS (2)3编写好源程序代码 (3)4使⽤C ODE W ARRIOR建⽴⼯程并进⾏编译 (4)4．1调⼊模板或重新建⽴项⽬ (4)4．2在⼯程中添加源⽂件 (8)4．3进⾏编译和链接 (10)5使⽤AXD进⾏仿真调试 (11)5．1硬件准备 (11)5．2使⽤UART串⼝和超级终端进⾏系统调试 (11)5．3运⾏JTAG调试代理软件 (12)5．4调试器设置 (13)5．5调试器的使⽤ (15)5．6观察窗⼝ (16)5．7全速运⾏ (17)6 USB⼝下载⼯具 (17)7代码固化 (21)7．1空板烧录 (22)7．2 FLASH内代码的覆盖烧录 (22)1 ADS1.2集成开发环境简介ADS1.2是⼀个使⽤⽅便的集成开发环境，全称是ARM Developer Suite v1.2。
它是由ARM公司提供的专门⽤于ARM相关应⽤开发和调试的综合性软件。
在功能和易⽤性上⽐较SDT都有提⾼，是⼀款功能强⼤⼜易于使⽤的开发⼯具。
以下就我们对ADS1.2进⾏⼀些简要的介绍。
ADS囊括了⼀系列的应⽤，并有相关的⽂档和实例的⽀持。
使⽤者可以⽤它来编写和调试各种基于ARM家族RISC处理器的应⽤。
你可以⽤ADS来开发、编译、调试采⽤包括C、C++和ARM汇编语⾔编写的程序。
ADS主要由以下部件构成：n 命令⾏开发⼯具；n 图形界⾯开发⼯具；n 各种辅助⼯具；n ⽀持软件。
其中重点介绍⼀下图形界⾯开发⼯具。
n AXD提供给基于Windows和UNIX使⽤的ARM调试器。
它提供了⼀个完全的Windows和UNIX环境来调试你的C, C++, 和汇编语⾔级的代码。
n CodeWarrior IDE 提供基于Windows使⽤的⼯程管理⼯具。
它的使⽤使源码⽂件的管理和编译⼯程变得⾮常⽅便。
ADS1.2__实验报告
ADS1.2集成开发环境熟悉及调式学号：姓名：日期：一、实验目的及要求1、了解ADS1.2安装进程2、熟悉ADS1.2开发环境3、了解汇编程序运行进程、调试程序二、实验设备及要求1、实验室ＰＣ机2、实验软件ＡＤＳ１.２三、实验内容及步骤一、软件的安装１、打开ＡＤＳ１.２软件安装包２、双击“setup”进入安装界面，然后选择“NEXT”３、进入下一个安装界面，选择“YES”同意安装许可４、选择适合的安装途径，然后选择“NEXT”进入下一个安装界面５、进入下个安装界面，选择全安装“FULL”然后选择“NEXT”继续下步６、选择“NEXT”继续，其他选项选择默许直到开始安装界面７、安装完后，然后选择“下一步”８、进入下个界面选择“Install License”选择项，然后选择“下一步”９、进入这一步时需要到安装包里找到“CRACK”文件，把此文件复制到ADS1.2安装目录下。
复制完成后选择“Browse”，然后找到适才复制的文件夹，打开文件夹找到“LICENSE.dat”双击即可，然后选择“下一步”进入下一界面１０、选择“finish”安装终止二、ADS1.2的应用1、新建工程项目文件通过“开始”——“程序”——“ARM DeveloperSuite v1.2”——“CodeWarrior for ARM DeveloperSuite”来打开软件，然后选择“file”——“New”将打开一个新窗口，该窗口包括Project、File、Object选项。
咱们新建工程选择Project 选项，将为咱们提供7个工程类型选择，依照需要咱们还能够自概念工程类型，那个地址不作具体介绍。
咱们实验选择的工程类型“ARM Executable Image”，在Project name下输入工程名，然后在“Location”——“set…”选择工程途径，然后创建工程文件夹并保留文件后，将自动生成一个以.mcp后缀的文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

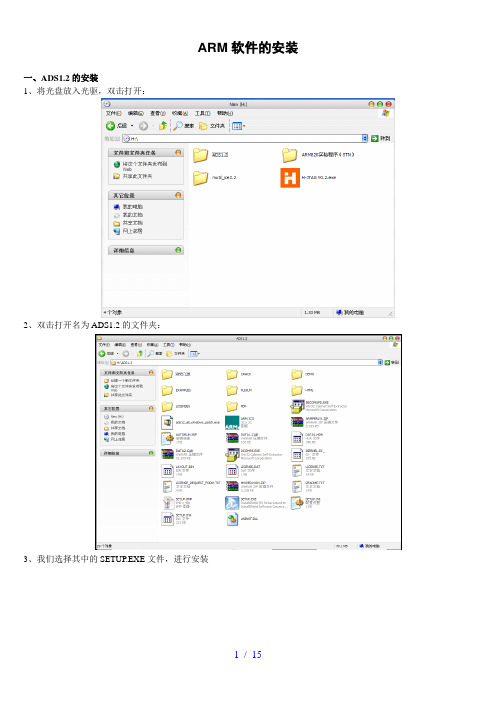

ARM软件的安装
一、ADS1.2的安装
1、将光盘放入光驱，双击打开：
2、双击打开名为ADS1.2的文件夹：
3、我们选择其中的SETUP.EXE文件，进行安装
4、点击Next:
5、这是许可文件，如果同意的话选择Y es:
6、选择安装目录，（这里使用默认的安装目录为大家演示）选完目录后点击Next:
这里使用完全安装为大家演示，点击Next:
8、点击Next:
9、选择可以打开的文件类型，点击Next：
10、显示你前面所选的安装信息，点击Next：
11、安装完毕，这时需要我们输入序列号，点击Next：
12、我们选择Install License
13、这里我们要输入序列号，序列号可以在光盘中找到：
这里我们点击Browse:
14、我们浏览到光盘里的ADS目录下
15、选择CRACK,，打开
16、选择LICENSE.DA T:,点击打开
17、我们这时回到了刚才的界面，点击下一步即可：
18、点击下一步
19、点击完成
20、点击Finish
ADS1.2的安装结束，到此可以正常使用了。
二、Mutil_ice2.2的安装
1、浏览光盘的内容，选择mutil_ice2.2
2、选择SETUP.EXE
3.进入安装画面，选择Next:
4、如果同意，选择Y es
5.选择安装目录，（这里我们使用默认的安装目录作为演示），点击Next:
6.选择安装的组件，点击Next：
7、选择Next:
8．显示了先前了选择的安装信息，点击Next：
9、进入了安装画面：
10、安装完成，点击Finish
mutil_ice2.2就安装完成。
11、mutil_ice2.2打补丁
打开光盘\ multi-2.2.6\windows\目录，把文件夹下的四个文件复制到Multi-ICE Server.exe所在目录，覆盖掉原来的文件。
