人教版初中物理九年级第十九章综合测试题附答案

人教版九年级物理第十九章综合测试卷03一、填空题（每空1分，共15分）1.在家庭电路中电灯、插座、电视机的连接方式是_________（选填“串联”或“并联”）.用电器越多电路中的总电流_________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要（选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是_________（选填“甲”或“乙”）.

2.如图所示是家庭电路的一部分，其中_________（选填“A”或“B”或“C”）是火线，A、B两根电线之间的电压是_________V.

3.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________________，乙产生的原因_____________________。4.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用

一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、1

S，若L正常发光，说明

1L_________；只闭合S、2S，若L发出暗红色的光（发光不正常），说明2L_________（选填“正常”“短

路”或“断路”）5.在家庭电路中，假如站在地上的人一只手接触了火线，如图所示，由于人体是_________（选填“导体”或“绝缘体”），人体成为闭合电路中的一部分，就会有_________通过人体，发生触电事故.经验证明，只有不高于_________的电压对人体才是安全的.6.夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装_________；潮湿的雨季，对人体的安全电压将____________.二、选择题（本题共8小题，每小题2分，共16分.在每小题给出的四个选项中，第7~12题的每小题只有一个选项符合题目要求.第13~14题的每小题有两个选项符合题目要求.全部选对的得2分，只选1个且正确的得1分，有选错的得0分）7.某家庭电路的部分情况如图所示，下列说法正确的是（）

A.进户线分为火线和地线B.电能表的标定电流为20 AC.空气开关有保险丝的功能D.电能表与空气开关是并联的8.某家庭电路的组成如图所示，下列说法正确的是（）A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座，以确保安全

9.随着人民生活水平的提高，家用电器不断增多，为了安全用电，下列各项措施中正确的是（）A.增加用电器时，只需要把保险丝换粗些B.增加用电器时，要把保险丝安装在零线上C.增加用电器时，必须同时考虑电能表、输电线路、保险丝等的承受能力D.增加用电器时，只需要更换额定电流大些的电能表10.家庭电路中安装熔断器（其中安装熔丝，俗称“保险丝”），它的作用（）A.当电压过高时自动切断电路B.当发生触电时自动切断电路C.当用电器发生漏电时自动切断电路D.当电路中电流过大时自动切断电路11.如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光.拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）A.插座短路B.电热壶短路C.AB间断路D.CD间断路12.如图所示，两只小鸟站在裸导线的不同位置，当开关闭合后，甲、乙两只小鸟（）A.都会发生触电事故B.都不会发生触电事故C.只有甲会触电D.只有乙会触电13.（双选）关于安全用电，下列说法正确的是（）A.有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B.用试电笔检查电路时，手不能接触笔尾金属体C.控制家用电器的开关应与该用电器并联D.家庭电路中的空气开关跳闸了，可能是发生了短路14.（双选）在下图所示的几种情况中，符合安全用电要求的是（）

A.潮湿的手拔插头B.电器金属外壳接地C.电路中灯泡与开关的连接D.同时使用大功率用电器三、作图题（每题2分，共4分）15.如图所示，用笔画线代替导线，完成教室里一组照明灯的连接.要求：灯1L与灯2L并联，开关S同时控制两盏灯.

16.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费.科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开，请将下图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座，四、实验探究题（17题3分，18题7分，19题7分，共17分）17.如图所示是电热毯示意图，虚线表示毯内电热丝，它的某一处已断开，但外表又无法看出.某同学做了如下检测：

（a）将5枚大头针分别插在图中a、b、c、d、e处，使之与电热丝接触；（b）将插头接在家庭电路上，用试电笔分别测试a、b、c、d、e各点，发现只在b点试电笔不亮，由此便确定了断点区域，找出断点位置请回答：（1）这几枚大头针相当于________.（2）用笔将图中的确定的断点区域的电热丝用铅笔描出来（将虚线画成实线）.18.小明同学为了探究家庭电路中电流过大的原因，做了如下实验.他用若干“12 V 6 W”的灯泡作为用电器，12 V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线.在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）.

（1）小明实验时用12 V电池代替家庭照明电路的好处是________________________________.（2）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为________A.当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成，该实验可以验证电路中电流过大的原因是_____________________________________________________.（3）小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上_________，该实验可以验证电路中电流过大的原因是________________________________________.（4）小明实验中所用的保险丝的熔断电流不大于________A.19.为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路，保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1 A和4 A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路.（2）连接好电路之前，开关应保持________（选填“闭合”或“断开”）.（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：________________.（4）在图甲中，若电压表2V的读数为2.7 V，电压表1

V，读数如图丙所示，则保险管A两端的电压为

________V，保险管B两端的电压为________V.（5）根据测量数据可知；保险管A的熔断电流为________A.（6）将这两个保险管并联接入某一电路中，当电路中的电流达到________A时，保险管将熔断。五、综合应用题（20题9分，21题9分，共18分）20.某同学家的电子式电能表上个月月初、月末的表盘如图所示.表盘上“1 600 imp/(kWh)”表示每用电1 kWh指示灯闪烁1600次根据表盘上的信息，回答下列问题：（1）该同学家上个月共用电多少kWh？（2）该同学家同时使用的用电器总功率不得超过多少？（3）若只让一个标有“220 V 484 W”的电热器工作3 min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）21.随着现代化学校创建工作的深入开展，各中小学教学多媒体硬件运用越来越多，某校共有15个教室，每个教室配有40 W的照明灯10盏，300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台.（该校的供电电压为220 V）（1）学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时内该校会浪费多少度电？（2）随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量（长时间通电时的最大安全电流），从安全角度考虑，该校应选择哪种导线作为干路导线？请通过计算后说明；

（3）该校电路中的保险装置采用空气开关（如图甲所示），空气开关内有电磁铁和两个触点，制作触点的材料分别有铜或银，电路正常工作时两触点是连接在一起的，当电流过大时电磁铁将两个触点分开，切断电路（如图乙所示）.从空气开关的使用寿命和安全角度考虑，应选择触点用________（选填“银”或“铜”）材料制作的空气开关，原因是________________________________________（同样条件下，银的电阻比铜的电阻小）.

合集下载

(压轴题)人教版初中九年级物理下册第十九章《生活用电》测试卷(包含答案解析)

一、选择题1．安全用电无小事。

下列做法中，不符合安全用电原则的是（）A．冰箱的金属外壳要接地B．有人触电时，要先断开电源C．家用电器达到使用寿命要及时更换D．用电器着火可直接泼水灭火2．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光4．关于家庭电路与安全用电，下列说法正确的是（）A．输电进户后，首先应接总开关，然后接电能表和保险装置B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的D．增加大功率的用电器时，只需换上足够粗的保险丝即可5．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的6．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯7．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h8．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座9．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C10．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．若空气开关“跳闸”，一定是使用了大功率用电器C．电能表是测量用电器消耗电功率的仪表D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连11．关于家庭电路的认识错误的是（）A．家庭消耗电能的多少由电能表来测算B．总功率过大和短路都能造成家庭电路电流过大而跳闸C．教室里由同一个开关控制的三盏灯可能串联也可能并联D．用试电笔测试到火线时有电流流过人体12．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧13．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（）A．放风筝时，应远离高压输电线B．发现有人触电时，应立即切断电源C．不能用湿抹布擦拭插座D．使用测电笔时，手不要接触笔尾金属体，以免触电14．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层15．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题16．小明家搞装修，为了美观，想把所有的电线都埋藏在墙壁里，俗称走暗线，小明在查阅有关资料时，了解到，埋藏在墙里的线要整条铺设，不能在墙壁里中途接线，否则存在安全隐患。

2022年人教版九年级物理第十九章生活用电综合测试试卷(含答案详细解析)

人教版九年级物理第十九章生活用电综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用电学知识判断下列数据符合实际的是（）A．家庭电路中的洗衣机和电视机是串联的B．书桌上的台灯正常工作时的电流约为5AC．不高于36V的电压对人体一般是安全的D．我国家庭电路电压为380V，频率是50Hz2、下列关于家庭电路和安全用电的说法中正确的是（）A．保险丝熔断后可利用铁丝临时代替B．试电笔可检测物体带正电还是带负电C．只要不接触高压带电体就没有危险D．使用三脚插头是为了防止发生触电事故3、如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（）A．甲和乙B．乙和丙C．乙和丁D．甲和丁4、下列关于家庭电路与安全用电的说法中正确的是（）A．家庭电路中控制用电器的开关应接在火线和用电器之间B．电冰箱使用三脚插头，是为了防止电流过大引起火灾C．在家庭电路中，同时工作的用电器越多，总电阻越大D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故5、关于家庭电路和安全用电，下列说法正确的是（）A．空气开关跳闸，一定是某处出现了短路B．家庭电路中各个用电器都是串联的C．使用试电笔时，手要接触笔尾的金属体D．控制电灯的开关应该接在零线上6、小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（）A．火线断路B．电冰箱的金属外壳接了地线C．火线与电冰箱的金属外壳接触D．火、零线短接7、如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、d两点时，测电笔的发光情况是（）A．d点亮、c 点不亮B．c 点亮、d点不亮C．c、d点都亮D．c、d点都不亮8、“珍爱生命，注意安全”是每个公民应具备的安全意识！下列做法符合安全用电原则的是（）A．同一个插座同时使用几个大功率用电器B．用湿布擦拭工作中的家用电器C．更换电路设备时断开总开关D．将三脚插头改为两脚插头9、如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（）A．L1所在支路发生断路，用测电笔测试A点，氖管发光B．L1所在支路发生短路，用测电笔测试A点，氖管发光C．L1所在支路发生断路，用测电笔测试A点，氖管不发光D．L1所在支路发生短路，用测电笔测试A点，氖管不发光10、下列做法符合安全用电原则的是（）A．洗衣机必须使用三脚插头B．将绝缘皮破损的导线接入电路C．可以用粗铁丝代替保险丝D．在高压线下放风筝第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、家庭电路中，为了避免触电事故的发生，用电器的金属外壳一定要 ______；控制用电器的开关要接在 ______（填“火线”或“零线”）。

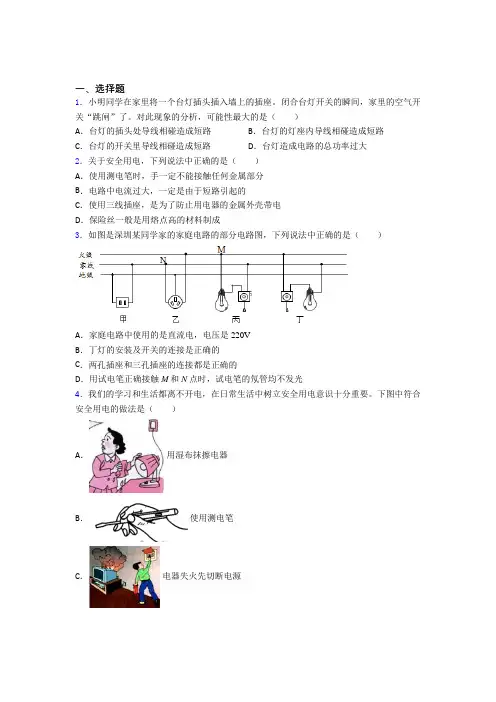

(人教版)佛山市初中物理九年级全册第十九章《生活用电》测试卷(含答案解析)

一、选择题1．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大2．关于安全用电，下列说法中正确的是（）A．使用测电笔时，手一定不能接触任何金属部分B．电路中电流过大，一定是由于短路引起的C．使用三线插座，是为了防止用电器的金属外壳带电D．保险丝一般是用熔点高的材料制成3．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光4．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

下图中符合安全用电的做法是（）A．用湿布抹擦电器B．使用测电笔C．电器失火先切断电源D．接线板负载过多5．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别6．下列操作符合安全用电原则的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．用电器的三脚插头可改用两脚插头使用C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，应立即切断电源7．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座8．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．若空气开关“跳闸”，一定是使用了大功率用电器C．电能表是测量用电器消耗电功率的仪表D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连9．电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A．家庭电路中电流过大的原因，一定是电路中某处短路B．在山区遇雷雨时，可以靠在岩壁或大树下避雨C．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话D．家中安装照明电路时，开关接在零线上10．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧11．使用如图所示的插线板时发现：开关断开，指示灯不亮，插孔不能提供工作电压；开关闭合后，指示灯亮，插孔提供工作电压，此时即使指示灯损坏，插孔也能提供工作电压。

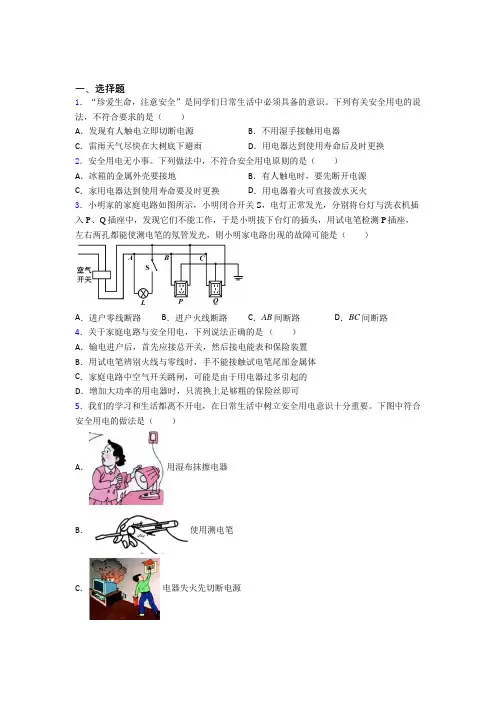

(常考题)人教版初中九年级物理下册第十九章《生活用电》测试题(包含答案解析)(1)
