3 对流扩散方程的离散化(讲义)
求解空间分数阶扩散方程和对流扩散方程的有限差分格式研究
求解空间分数阶扩散方程和对流扩散方程的有限差分格式研
究
1 空间分数阶扩散方程有限差分格式研究 空间分数阶扩散方程是一类非线性偏微分方程，广泛应用于化学、生物、地理、
物理等领域的模拟和研究中。由于其阶数为分数阶，因此其求解方法与常规的整
数阶偏微分方程有所不同。
##1.1 基本方程及边值条件
空间分数阶扩散方程基本形式为：
$$\frac{\partial^{\alpha}u}{\partial t^{\alpha}}=D\frac{\partial^2u}{\partial x^2}$$
其中，$0<\alpha<1$为分数阶，$D$为扩散系数，$u(x,t)$为扩散物体在空间$x$和时间$t$的浓度分布。边值条件通常为：
$$u(x,0)=f(x)$$
$$u(0,t)=u(L,t)=0$$
其中，$f(x)$为初始浓度分布，$L$为空间长度。
##1.2 有限差分格式
为了在计算机上求解空间分数阶扩散方程，需要将其离散化为有限差分格式。
常用的有限差分格式为Caputo分数阶导数格式和Grünwald-Letnikov分数阶导数格
式。这里以Caputo分数阶导数格式为例，其形式为：
$$\frac{\partial^{\alpha}u}{\partial t^{\alpha}}\approx\frac{1}{\Gamma(1-\alpha)}\int_0^t\frac{\partial u}{\partial s}(t-s)^{-\alpha}ds$$
$$\frac{\partial^2u}{\partial x^2}\approx\frac{u(x+\Delta x)-2u(x)+u(x-\Delta x)}{\Delta x^2}$$
将上述两式带入空间分数阶扩散方程中，得到： $$\frac{1}{\Gamma(1-\alpha)}\int_0^t\frac{\partial u(x,s)}{\partial s}(t-s)^{-\alpha}ds=D\frac{u(x+\Delta x)-2u(x)+u(x-\Delta x)}{\Delta x^2}$$
对流扩散方程的高精度多步显式差分格式
第２５卷第３期 ２００７年６月 河 南 ＨＥＮＡＮ 科学
ＳＣＩＥＮＣＥ Ｖ０１．２５ Ｎｏ．３ １ｕｎ．２ｏｏ７
文章编号：１００４—３９１８（２００７）０３—０３４８－０３
对流扩散方程的高精度多步显式差分格式
赵玲玲，王霞
（郑州轻工业学院信息与计算科学系，郑州４５０００２）
摘要：为提高对流扩散方程的显式差分格式的数值计算精度和效率，提出了一种新的高精度多步显式格式．空 间坐标按高精度差分法离散，时间方向作数值积分，给出几种不同的差分格式．利用精确解给出初边值条 件，利用Ｍａｔｌａｂ软件编程求出数值解，并与加罚ｃ—Ｎ格式的数值解做了比较，数值结果表明，该格式具有 精度高且可以进行长时间稳定计算的优点． 关键词： 对流扩散方程；数值解；有限差分格式；高精度 中图分类号：Ｏ ２４１．８１ 文献标识码：Ａ
对流扩散方程在实际问题中有着广泛的应用，如流体流动与传热、污染物的输移扩散、电化学反应等，这 类问题已经成为众多学者关注的问题．为数值求解该类问题，人们提出了很多方法，如构造有限差分格式、
特征差分格式和有限元方法Ｉｔ—ｓ１．但特征差分格式和有限元方法构造起来很复杂，文献［６］提出一种添加罚
函数的ｃ—Ｎ方法，文献［７］对［６］稍加修改．文献［８３提出求解Ｂｕｒｇｅｒｓ方程的高精度显式多步方法．本文 基于文献［８１的方法，提出对流扩散方程的几种高精度显式多步格式，数值试验采用文献［６］和［７］中的数值 例子．试验结果表明，本文方法具有精度高、可以进行长时间稳定计算的优点，且是显式计算格式．
１对流扩散方程的高精度多步显式差分格式的构造与比较
考虑如下对流扩散方程
：口 ） ＋６ ）堕＋ｃ（ ）“， ∈（０，１），￡∈（０，明 Ｉ ｄ￡ａ ‘ ａ
１Ｕ（ｘ，Ｏ）：咖（ ０≤ ≤１， （１）
ＩＨ（０，￡）＝／２，（１，￡）＝０，０≤ｔ≤
其中０＜口（ ），ｆ ６（ ）ｆ，ｆ ｃ（ ）ｆ ｓ ，Ｍ是正的实数．
解一维和二维对流扩散方程的单调差分格式
一维对流扩散方程是指一维均匀的边界层上的传质过程的数学模
型，常用于描述对流扩散过程中的温度、湿度、速度等场的分布
情况。一维对流扩散方程的数学形式为：
∂φ/∂t+U∂φ/∂x=D∂^2φ/∂x^2
其中φ表示传质物质的浓度，t表示时间，x表示空间坐标，U表示
对流速度，D表示扩散系数。
二维对流扩散方程是指二维均匀的边界层上的传质过程的数学模
型，常用于描述对流扩散过程中的温度、湿度、速度等场的分布
情况。二维对流扩散方程的数学形式为：
∂φ/∂t+U∂φ/∂x+V∂φ/∂y=D∂^2φ/∂x^2+D∂^2φ/∂y^2
其中φ表示传质物质的浓度，t表示时间，x和y分别表示两个空间
坐标，U和V分别表示两个方向上的对流速度，D表示扩散系数。
单调差分格式是一种常用的数值求解方法，它通过进行差分运算
来求解微分方程的数值解。在求解一维和二维对流扩散方程时，
可以使用单调差分格式来解决。具体来说，可以将空间坐标和时
间分别离散化，将对流扩散方程转化为一个线性方程组，然后使
用单调差分格式来解决。
单调差分格式的具体形式取决于方程的类型和离散化的方式，但
一般来说，它都是将微分方程的差分形式写成一个线性方程组的
形式。例如，在求解一维对流扩散方程时，可以使用下面的单调
差分格式： φ_i^{n+1}=φ_i^n+Δt(D(φ_{i+1}^n-2φ_i^n+φ_{i-1}^n)/Δx^2+U(φ_{i+1}^n-φ_{i-1}^n)/2Δx)
其中φ_i^n表示第i个网格点在时间步n的浓度值，Δx和Δt分别表示
网格的空间步长和时间步长。
同样的，在求解二维对流扩散方程时，可以使用下面的单调差分
格式：
φ_i^n=φ_i^n+Δt(D(φ_{i+1,j}^n+φ_{i-1,j}^n+φ_{i,j+1}^n+φ_{i,j-1}^n-4φ_i^n)/Δx^2+U(φ_{i+1,j}^n-φ_{i-1,j}^n)/2Δx+V(φ_{i,j+1}^n-φ_{i,j-1}^n)/2Δy)
对流项的离散
对流项的离散
对流项是指在流体力学中描述流体运动的一种物理量。它可以用来分析流体的动力学性质和研究流体流动的特征。对流项的离散是指将对流项进行离散化处理，将其转化为离散的数值形式，以便进行数值计算和模拟。
在进行对流项的离散时，通常会采用有限差分、有限元或有限体积等数值方法。这些方法将流体域分割成离散的网格单元，然后在每个网格单元上进行对流项的离散。离散化的过程中，需要考虑流体的物理特性、边界条件和数值计算的精度要求。
对流项的离散可以分为两个方面：空间离散和时间离散。空间离散是指将流体域在空间上进行离散化，将其分割成离散的网格单元。常用的方法有有限差分法、有限元法和有限体积法。有限差分法将流体域分割成离散的节点，通过差分近似来计算节点上的对流项。有限元法将流体域分割成离散的单元，通过插值函数来近似计算单元内的对流项。有限体积法将流体域分割成离散的控制体，通过对流项在控制体上的通量进行积分来计算对流项。
时间离散是指对流项在时间上进行离散化，将其分割成离散的时间步长。常用的方法有显式方法和隐式方法。显式方法通过将时间导数近似为差分来计算对流项的时间变化。隐式方法通过将时间导数近似为差分和未知数的线性组合来计算对流项的时间变化。显式方法计算简单，但需要满足时间步长的稳定性条件；隐式方法计算复杂，但对时间步长没有稳定性要求。
在进行对流项的离散时，需要注意数值计算的精度和稳定性。数值计算的精度可以通过减小网格大小和时间步长来提高，但也会增加计算量。稳定性是指数值计算结果不发散或不产生震荡现象。对流项的离散方法需要满足稳定性条件，以保证数值计算的可靠性。
对流项的离散在流体力学的研究和工程应用中起着重要的作用。它可以用来解决流体流动的基本方程，分析流体的运动和变形，预测流体的行为和性能。在空气动力学、水动力学、热力学和生物力学等领域中，对流项的离散都扮演着重要的角色。
对流项的离散是对流体力学中描述流体运动的一种数值处理方法。通过将对流项进行离散化处理，可以将其转化为离散的数值形式，以便进行数值计算和模拟。对流项的离散方法需要考虑流体的物理特性、边界条件和数值计算的精度要求，以保证数值计算的精度和稳定性。对流项的离散在流体力学的研究和工程应用中具有重要意义，可以用来解决流体流动的基本方程，分析流体的运动和变形，预测流体的行为和性能。通过对对流项的离散化处理，可以深入理解流体流动的本质，推动流体力学的发展和应用。
fluent的对流项和扩散项
fluent的对流项和扩散项
英文回答：
In computational fluid dynamics (CFD), the governing
equations for fluid flow and heat transfer consist of the
conservation of mass, momentum, and energy. These equations
are typically expressed in the form of partial differential
equations (PDEs) that describe the rate of change of the
flow variables (e.g., velocity, pressure, temperature) in
space and time.
The convection term in the conservation equations
represents the transport of a flow variable due to the bulk
motion of the fluid. It is a nonlinear term that depends on
the velocity field and the gradient of the flow variable.
The diffusion term, on the other hand, represents the
transport of a flow variable due to molecular motion. It is
a linear term that depends on the gradient of the flow
variable and the diffusivity of the fluid.

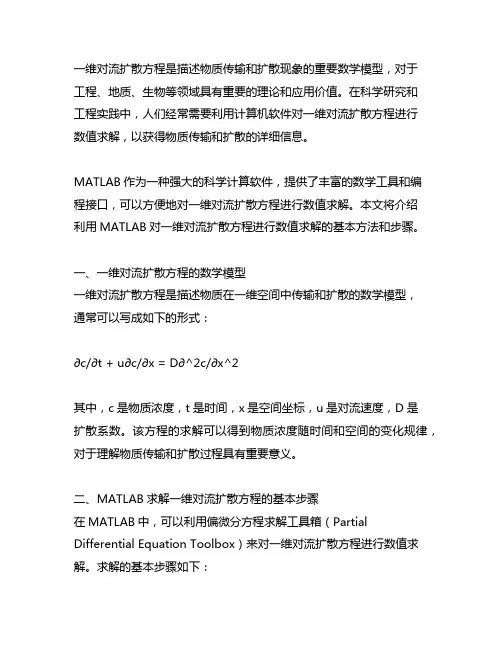

matlab求解一维对流扩散方程
一维对流扩散方程是描述物质传输和扩散现象的重要数学模型，对于工程、地质、生物等领域具有重要的理论和应用价值。在科学研究和工程实践中，人们经常需要利用计算机软件对一维对流扩散方程进行数值求解，以获得物质传输和扩散的详细信息。
MATLAB作为一种强大的科学计算软件，提供了丰富的数学工具和编程接口，可以方便地对一维对流扩散方程进行数值求解。本文将介绍利用MATLAB对一维对流扩散方程进行数值求解的基本方法和步骤。
一、一维对流扩散方程的数学模型
一维对流扩散方程是描述物质在一维空间中传输和扩散的数学模型，通常可以写成如下的形式：
∂c/∂t + u∂c/∂x = D∂^2c/∂x^2
其中，c是物质浓度，t是时间，x是空间坐标，u是对流速度，D是扩散系数。该方程的求解可以得到物质浓度随时间和空间的变化规律，对于理解物质传输和扩散过程具有重要意义。
二、MATLAB求解一维对流扩散方程的基本步骤
在MATLAB中，可以利用偏微分方程求解工具箱（Partial
Differential Equation Toolbox）来对一维对流扩散方程进行数值求解。求解的基本步骤如下：
1. 网格的生成
首先需要在空间上生成一个网格，将一维空间离散化为有限个网格点。可以利用MATLAB中的linspace函数或者自定义函数来实现网格的生成。
2. 边界条件和初始条件的设定
根据具体问题的边界条件和初始条件，需要在MATLAB中对边界条件和初始条件进行设定。
3. 偏微分方程的建立
利用MATLAB中的偏微分方程建立工具箱，可以方便地将一维对流扩散方程建立为MATLAB中的偏微分方程对象。
4. 方程的数值求解
利用MATLAB中的求解器对建立的偏微分方程进行数值求解，可以获得一维对流扩散方程的数值解。
5. 结果的可视化
可以利用MATLAB中丰富的绘图函数，对求解得到的数值解进行可视化，以便对物质传输和扩散过程进行直观的理解。
cfd编程实例
cfd编程实例
CFD编程实例
概述：
计算流体力学（Computational Fluid Dynamics，CFD）是一种通过数值计算方法来模拟和分析流体流动行为的工程技术。在现代工程领域中，CFD广泛应用于气动设计、热传递、流动控制等方面。本文将结合一个具体的CFD编程实例，介绍CFD的基本原理和应用。
引言：
CFD是一种基于计算机数值模拟的流体力学分析方法，通过对流体流动进行离散化、数值化计算，可以获得流体的速度、压力、温度等相关参数。CFD编程实例是指通过编写计算机程序，实现对流体流动的模拟和分析。下面以一维对流扩散方程为例，介绍CFD编程实例的具体步骤。
问题描述：
假设有一根长为L的导热棒，两端温度分别为T1和T2，导热棒内部存在对流和扩散现象。我们需要通过CFD方法，计算导热棒上不同位置的温度分布。
解决步骤：
1. 网格划分：
我们需要将导热棒划分为若干个网格单元，每个网格单元内的温度近似为常数。可以通过等间距划分或非等间距划分的方法来确定网格的位置和尺寸，以保证结果的精度和计算效率。
2. 离散化：
在CFD编程中，需要将连续的物理问题离散化为离散的数值问题。对于一维对流扩散方程，可以采用有限差分法（Finite Difference
Method）对空间和时间进行离散化。通过将导热棒上的温度场离散为一组节点温度，可以得到节点之间的温度差分方程。
3. 边界条件：
在CFD编程中，需要设定合适的边界条件来模拟实际问题。对于导热棒上的温度分布问题，边界条件即为导热棒两端的温度T1和T2。
4. 数值求解：
通过对离散化的温度差分方程进行数值求解，可以得到导热棒上不同位置的温度分布。常用的数值求解方法包括显式法、隐式法和迎风法等。在CFD编程中，需要选择合适的数值求解方法来保证计算的稳定性和精度。
5. 结果分析：
通过CFD编程实例，我们可以得到导热棒上不同位置的温度分布。可以通过绘制温度分布曲线、计算平均温度等方式对结果进行分析和评估。同时，还可以通过调整边界条件、网格划分等参数，优化导热棒的设计和性能。
对流扩散反应方程的cfl条件
对流扩散反应方程的cfl条件
对流扩散反应方程是描述物质传输过程中同时考虑了对流、扩散和反应的数学模型。在数值计算中，为了确保计算结果的准确性和稳定性，需要满足CFL( Courant-Friedrichs-Lewy)条件，该条件是一种数值稳定性条件，能够控制时间步长的选取。
CFL条件的提出
CFL条件是由Richard Courant、Kurt Friedrichs和Hans Lewy在1928年提出的。他们发现，在求解偏微分方程的数值计算中，存在一个与物理问题无关的数值稳定性条件，即CFL条件。当时间步长超过CFL条件时，数值解就会出现不稳定、震荡以及计算结果不准确等问题。
CFL条件的定义
CFL条件是根据对流速度、网格尺寸和扩散系数之间的关系来定义的。在对流扩散反应方程中，对流项的影响取决于对流速度，而扩散项的影响取决于网格尺寸和扩散系数。CFL条件的定义如下：
CFL条件 = 对流速度 × 时间步长 / 网格尺寸 ≤ 1
其中，对流速度是描述物质在流动中传输的速度，时间步长是数值计算中的时间间隔，网格尺寸是用来离散化空间的单元大小。
CFL条件的意义 CFL条件的意义在于保证数值计算的稳定性。当满足CFL条件时，数值解才能保持稳定，不会发散或者出现震荡现象。否则，如果时间步长选取过大或网格尺寸选取过小，会导致计算结果不准确，甚至影响到计算的收敛性。
满足CFL条件的选择
为了满足CFL条件，需要合理选择时间步长和网格尺寸。一般来说，时间步长与网格尺寸的比值需要小于或等于对流速度，即：
时间步长 / 网格尺寸 ≤ 对流速度 / 扩散系数
这样可以确保数值计算的稳定性和准确性。当网格尺寸变小时，要相应减小时间步长，以保持CFL条件的满足。
总结
对流扩散反应方程的CFL条件是一种数值稳定性条件，可以有效控制数值计算的稳定性和准确性。合理选择时间步长和网格尺寸，以满足CFL条件，是进行对流扩散反应方程数值计算的重要一步。只有在满足CFL条件的情况下，才能得到可靠的数值解，准确地反映实际物理过程的特征。
tvd格式_对流扩散方程_解释说明
tvd格式 对流扩散方程 解释说明
1. 引言
1.1 概述
对流扩散方程是描述物质传输中对流和扩散过程的数学模型，广泛应用于自然科学和工程领域。为了准确地求解对流扩散方程，需要选择适当的数值方法。TVD(Total Variation Diminishing)格式是一种被广泛应用于求解对流扩散方程的数值方法，具有一阶或高阶精度、小量级能量损失等优点。
1.2 文章结构
本文分为五个部分来讨论TVD格式与对流扩散方程。首先，在引言部分概述了文章的背景和主要内容。其次，在第二部分将简要介绍TVD格式和对流扩散方程，并探讨了TVD格式在解决对流扩散方程中的应用。接下来，在第三部分详细介绍了TVD格式的原理和推导过程，还讨论了TVD限制器的作用和选择方法。第四部分将通过数值实验和应用案例的分析，深入研究TVD格式的效果，并探讨其在实际问题中的应用意义。最后，在第五部分总结本文研究工作并给出未来研究方向展望。
1.3 目的
本文的主要目的是介绍TVD格式在求解对流扩散方程中的应用，并探讨其原理和推导过程。希望通过数值实验和应用案例分析，验证TVD格式的有效性，同时提出改进方法。本文还将总结研究工作的贡献点，并展望未来在这一领域的深入研究方向。通过本文的撰写，旨在增加人们对TVD格式与对流扩散方程相关知识的了解，并为相关领域研究者提供参考和启示。
以上是“1. 引言”部分内容，包括概述、文章结构以及目的三个小节。下文将继续详细阐述其他部分内容。
2. TVD格式与对流扩散方程
2.1 TVD格式简介
TVD（Total Variation Diminishing）格式是求解对流扩散方程的一种数值方法。它在处理具有激烈变化、激波或阶跃的解时表现出色，并且能够有效地抑制数值耗散和震荡现象。TVD格式广泛应用于流体力学、传热学等领域中。
2.2 对流扩散方程概述
对流扩散方程是描述一维物理过程中物质输运的数学模型。它由对流项和扩散项组成，其中对流项描述了物质通过速度场的输运，而扩散项则描述了物质因浓度或温度差异而发生的不规则传播。
一类二维稳态对流——扩散方程的有限差分法
一类二维稳态对流——扩散方程的有限差分法
一维稳态扩散方程描述了物质在一维空间中的扩散行为。然而，在某些情况下，我们需要研究物质在二维平面中的扩散行为，例如热传导、流体传输等。本文将介绍一类二维稳态对流-扩散方程的有限差分法。
二维稳态对流-扩散方程可以写作：
∇·(D∇u) + ∇·(cu) + fu = 0 —— (1)
其中，D是扩散系数，c是速度场，u是待求解的物理量，f是源项。在这个方程中，第一项表示物质的扩散项，第二项表示对流项，第三项表示源项。我们需要求解方程(1)，找到u的分布。
为了应用有限差分法来求解二维稳态对流-扩散方程，需要将二维空间离散化为一个网格。假设我们将x方向离散为Nx个等距的节点，y方向离散为Ny个等距的节点，那么我们可以得到一个(Nx+1)×(Ny+1)的网格。我们在网格节点上定义未知量u，然后将方程(1)对节点处的u进行离散化。
首先，我们对方程(1)的扩散项进行离散化。我们使用五点差分格式来近似二维Laplace算符∇·(D∇u)。对于网格节点(x,y)，我们可以得到以下差分格式：
(Dij(xi+1,yj)ui+1,j + Dij(xi-1,yj)ui-1,j +
Dij(xi,yj+1)ui,j+1 + Dij(xi,yj-1)ui,j-1 -4Dij(xi,yj)ui,j) /
∆x^2 + (Dij(xi,yj)ui,j) / ∆y^2
其中，∆x和∆y是网格步长，Dij是扩散系数。
接下来，我们对方程(1)的对流项进行离散化。我们使用中心差分格式来近似二维梯度算符∇·(cu)。对于网格节点(x,y)，我们可以得到以下差分格式：
(cxi+1/2,yj(ui+1,j - ui,j)) / ∆x + (cxi-1/2,yj(ui,j - ui-1,j)) / ∆x + (cyi,j+1/2(ui,j+1 - ui,j)) / ∆y + (cyi,j-1/2(ui,j - ui,j-1)) / ∆y 其中，cxi+1/2,yj、cxi-1/2,yj、cyi,j+1/2和cyi,j-1/2是速度场在节点(x,y)处的中心点处的x和y分量。
