ZJ40DB电驱动钻机使用说明书
电动钻操作说明书
电动钻操作说明书技术参数：- 型号：电动钻型号X123- 输入电压：220V- 额定功率：500W- 无负荷转速：0-3000rpm- 最大钻孔直径：10mm- 钻头夹持范围：1.5-10mm安全须知：1. 在使用电动钻之前，请确保仔细阅读并理解本操作说明书。
2. 在使用电动钻时，请务必佩戴防护眼镜和工作手套，确保人身安全。
3. 在操作之前，检查电源线是否损坏，以及开关是否正常。
操作步骤：步骤1：插入钻头1. 确保电动钻已关闭，并且已拔掉插头。
2. 使用机械钥匙来旋转钻头夹持器，打开钻头夹持器。
3. 将钻头插入钻头夹持器，并旋转机械钥匙来紧固钻头。
步骤2：调整转速1. 选择合适的转速范围，依据所需的材质和钻头直径。
较小的直径需要较高的转速。
2. 通过转动位于电动钻上的转速调节钮来调整转速。
步骤3：开始钻孔1. 将电动钻对准要钻孔的位置，并用手握紧电动钻的把手。
2. 按下电动钻上的开关按钮，开始旋转钻头。
3. 轻轻地将钻头施加于工作材料上，务必保持垂直方向，以防止钻头滑动。
步骤4：安全使用1. 钻孔过程中，不得离开钻孔位置，以确保操作的准确性和安全性。
2. 在电动钻运行期间，切勿强行扭转钻头或施加过大的压力。
3. 如果遇到卡住的情况，立即松开开关按钮，并轻轻将钻头退出。
步骤5：结束使用1. 完成钻孔任务后，松开开关按钮并等待钻头完全停止旋转。
2. 断开电源，拔掉插头。
3. 用干净的布清洁电动钻，并将其存储在干燥通风的场所。
故障排除：问题1：电动钻无法启动或停止运行。
解决方案：检查电源是否连接好，是否有电流，开关是否正常。
问题2：电动钻工作时出现异响或振动。
解决方案：停止使用电动钻，待其完全停止旋转后，检查钻头夹持器是否松动或钻头是否磨损。
问题3：电动钻发热异常。
解决方案：停止使用电动钻，检查电机和电源线是否有异常，并确保钻头与材料之间没有阻塞物。
维护保养：1. 定期检查电动钻的电源线，确保没有磨损或暴露的情况。
zj40j钻机技术参数
- 环境温度：T＜40
- 生产厂家：上海东方泵业制造有限公司
7
转盘驱动装置
-
7.1 转盘
- 型号：ZP275 - 通孔直径：689.5mm((271/2″)) - 最大静负荷：4500KN
- 转盘中心线与链内线内排齿中心线的距离：1353(531/4″) - 最高转速：250 r/min
- 齿轮传动比：3.67
- 最大输入功率：735KW（1000HP）
- 最大快绳拉力：275KN
- 提升档位：4+4R
- 主滚筒尺寸（直径³长度）开槽：￠640³1237mm
- 适用钢丝绳直径：￠32 mm
- 主刹车盘尺寸（直径³厚度）：￠1168³265 mm
- 辅助刹车：电磁涡流刹车
- 生产厂家：中原石油勘探局局特种车辆修造总厂
- 型号：DLG-6/10 - 容积流量：6m3/min - 排气压力：1.0Mpa - 电机功率：45KW - 转子转速：2970r/min - 重量：820kg - 生产厂家：阜新金昊空压机有限公司 - 型号:SLSA-6NF - 制冷剂:R-22 - 处理量:6N m3/min - 额定电压：220V - 额定功率：1.8KW - 入口压力：1 Mpa - 入口温度：≤45 度 - 生产厂家：杭州山立净化设备有限公司
- 卷筒容绳量：120 m
- 钢丝绳直径：￠20 mm
- 总重量：520kg
- 生产厂家：泰安巨菱钻控装备有限公司
- 型号：DFW
- 流量范围：2~1450 m3/h
- 扬程范围：5-135m
3/14
备注 1套
1套 3台
序号
项目
描
述
- 系统最高工作压力：≤1.6
DBS钻机司钻操作室使用说明书
1.前言1.ZJ50DBS司钻控制室是为ZJ50DBS钻机设计的新型司钻控制室。
它融电、气、液、计算机及通讯、人机工程等技术于一体，以舒适的工作环境、简洁的操作界面、人性化的操作方式将司钻从紧张、繁重的体力劳动中解放出来，使司钻专注于钻井工艺，从而有效地保证了安全、提高了生产率。
司钻控制室是由以下三个系统组成的整体：控制系统：包括电控、气控、液控系统。
2. 钻井参数显示控制系统：采用模拟图形和数字方式实时显示悬重、钻压、钻速、泥浆返回流量、泥浆泵冲数、立管压力、转盘转速、转盘扭矩、游车高度、猫头拉力等参数。
监视系统：对二层台、滚筒、振动筛、泵房的监视，司钻与其它操作者之间的通讯。
司钻控制室具有两大特点：参数显示、记录与控制融为一体：不仅可以实现主要钻井参数的实时显示、记录，而且将这些参数融入到钻机控制程序中，实现钻机控制的信息化、智能化。
各种参数进入主控计算机，根据这些参数，司钻可以有效地控制绞车、转盘的运行。
计算机不仅可以自动防止游车的上碰下顿，而且可以实现游车的上提、下放的精确定位。
还实现了非常精确的主动式恒钻压自动送钻。
气控、液控均采用电磁阀控制：将常用的手动操作阀改为电磁阀控制，大大节省了安装空间；电磁阀采用各种转换开关和按钮控制，面板布置更加紧凑、合理；灵敏度更高的电磁阀使控制更加可靠。
2. 结构说明司钻控制室外形尺寸为长3300mm×宽2600mm×高2500mm，主体墙面及操作台为全不锈钢结构。
司钻控制室两侧开门，靠近井口的三面墙体分别安装三块防弹玻璃。
玻璃上沿挂有百叶窗，可避免强烈的阳光直射。
屋顶一块防弹玻璃倾斜一定角度以利于排水并加装遮阳布，当钻机监视系统不能正常工作时，可以满足司钻观察游车位置的需要，在司钻室外每一块玻璃均加装有网形防护装置。
控制室安装有空调。
在司钻室左侧安有梯子，可以利用它上到控制室的屋顶，进行吊装、检修等工作。
控制室底座焊有吊装耳板，屋顶焊有挡绳板，可以满足吊装和运输固定的要求。
40LDB转盘驱动
链条箱结构描述
转盘驱动装置链条箱由箱体、输入轴总成、输出轴总成两大 部件及附件组成。 1）链条箱箱体 链条箱箱体为钢板焊接结构，箱体顶部设有盖板及翻盖板便 于观察箱体内部情况和更换链条等。另外箱体上设有设有油 尺、空气滤清器等. 尺、空气滤清器等. 2）输入轴总成 输入轴总成由输入轴、输入链轮、左右轴承、左右轴承座、 轴承盖、密封、轴承黄油润滑管线、惯刹离合器等件组成。 3）输出轴总成 输出轴总成由输出轴、输出链轮、左右轴承、左右轴承座、 轴承盖、密封、轴承黄油润滑管线、输出法兰等件组成。 输入、输出轴总成均为插入式安装。安装链条时，调整使输 输入、输出轴总成均为插入式安装。安装链条时，调整使输 入、输出链轮端面对齐。
周期的维护与保养
3 每工作1000小时检查项目 每工作1000小时检查项目 这时应进行一次全面检查 1）重复以上检查项目 2）打开箱体上面盖板，检查箱体内部的链轮、链条磨损情况及各紧固件 是否有松动现象。链条要3~6个月检查一次，是否掉开口销、弹簧销，是 是否有松动现象。链条要3~6个月检查一次，是否掉开口销、弹簧销，是 否断链板和其它型式的损坏隐患 3）检查转盘齿轮的磨损情况 在检查的同时，应对其它的零、部件进行保养，发现损坏及磨损严重的零、 部件应及时更换 4 入库时的保养 入库封存前应进行一次全面保养并进行防锈处理 长期库存的设备在投入使用前应全面保养一次。保养的方法是：将主要零 部件进行检查，并对主要件用轻质油清洗干净，然后组装。
转盘的试运转
8、校准司钻房面板上的转速显示。 9、启动转盘并指令转盘以245rpm运转5分钟，转盘、减速 、启动转盘并指令转盘以245rpm运转5 箱运转正常，无异常噪音和震动。 10、启动惯刹，刹车正常。 10、启动惯刹，刹车正常。 11、转盘电机能耗制动试验：转盘电机从高速运转状态以 11、转盘电机能耗制动试验：转盘电机从高速运转状态以 设定时间减速到设定速度或零转速，制动电阻温度正常。 12、所有补芯均可以自由拆卸。 12、所有补芯均可以自由拆卸。

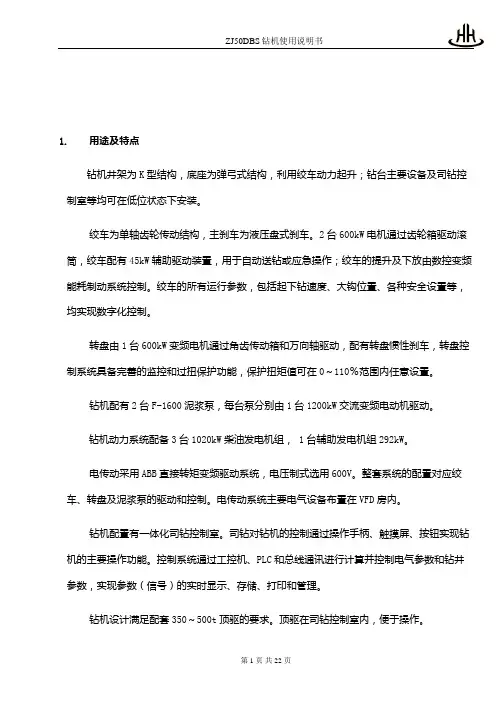

ZJ50DBS钻机-01使用说明书DOC
1. 用途及特点钻机井架为K型结构，底座为弹弓式结构，利用绞车动力起升；钻台主要设备及司钻控制室等均可在低位状态下安装。
绞车为单轴齿轮传动结构，主刹车为液压盘式刹车。
2台600kW电机通过齿轮箱驱动滚筒，绞车配有45kW辅助驱动装置，用于自动送钻或应急操作；绞车的提升及下放由数控变频能耗制动系统控制。
绞车的所有运行参数，包括起下钻速度、大钩位置、各种安全设置等，均实现数字化控制。
转盘由1台600kW变频电机通过角齿传动箱和万向轴驱动，配有转盘惯性刹车，转盘控制系统具备完善的监控和过扭保护功能，保护扭矩值可在0～110％范围内任意设置。
钻机配有2台F-1600泥浆泵，每台泵分别由1台1200kW交流变频电动机驱动。
钻机动力系统配备3台1020kW柴油发电机组， 1台辅助发电机组292kW。
电传动采用ABB直接转矩变频驱动系统，电压制式选用600V。
整套系统的配置对应绞车、转盘及泥浆泵的驱动和控制。
电传动系统主要电气设备布置在VFD房内。
钻机配置有一体化司钻控制室。
司钻对钻机的控制通过操作手柄、触摸屏、按钮实现钻机的主要操作功能。
控制系统通过工控机、PLC和总线通讯进行计算并控制电气参数和钻井参数，实现参数（信号）的实时显示、存储、打印和管理。
钻机设计满足配套350～500t顶驱的要求。
顶驱在司钻控制室内，便于操作。
钻机配套有固控系统，气源系统，钻井液管汇、固井管汇，钻台机具等其它设备（详见配套清单）钻机井场布置分为钻台区、泵组区、固控区、动力区、油水区及井场营房区等。
2．钻机主要技术参数名义钻深能力（ 4 1/2″钻杆） 3500kN绳系6×7（顺穿）钻井钢丝绳直径Φ1-3/8”绞车最大输入功率 1200kW（1600HP）绞车档数一档无级调速转盘开口直径Φ952.5mm（37 ½″）钻井泵额定功率/台数1176kW（1600HP）/ 2台井架有效高度 45m井架型式 K型立根容量(4 1/2″-28m钻杆) 5000m底座型式弹弓式(双升式)钻台高度 9m转盘梁下净空 7.62m钻台面积（长×宽）12.7m×11m储气罐容量 2×2m3+2m3（缓冲罐）主发电机组功率×台数 3×1020kW辅助发电机组功率×台数 1×292kW钻机总功率配备 3×1020kW＋1×292kW泥浆罐总容量 292m3电传动方式 AC－DC－AC绞车电机功率×台数600kW×2转盘电机功率×台数600kW×1泥浆泵电机功率×台数 1200kW×2绞车辅助驱动电机×台数45kW×1钻机工作环境温度：-20°C～+50°C湿度：≤90%风速：≤70km/h3. 钻机总体布置3.1. 钻机井场布置：图1 ZJ50DBS钻机-01平面图图2 ZJ50DBS钻机-01立面图钻机组装后，占地面积约100m×50m（不包括油水罐区、野营房区等外围设施）, 钻机分为钻台区，动力区、泵房区，固控区、供油供水区等。
ZJ50DB_使用说明书
1、系统简介华北石油管理局ZJ50DB钻机电传动系统由3套柴油发电机组，4台三相交流异步电机和6台直流电动机构成。
本系统的交流异步电机采用西门子公司的矢量变频调速装置，逻辑控制部分采用西门子S7--300系列PLC，操作控制部分也是采用西门子触摸显示屏MP370来实现。
各部分之间通过Profibus-DP现场总线进行通讯，使系统连线大大减少，同时由于系统的主要部分均系西门子公司产品，从而保证组成网络时系统的可靠性。
1#电控房包括：绞车A变频柜、绞车B变频柜、转盘变频柜、送钻变频柜、MCC柜、综合柜、开关柜、制动电阻及冷气系统。
2#电控房包括：发电柜、同期柜、传动柜、捞砂变频柜、MCC柜、开关柜、净化电源柜、主变压器及冷气系统。
3台发电机组控制柜和1台同期并网控制柜能对3套发电机组进行控制，并把这3套机组并网发电，提供600V交流电源。
5个变频柜的主要功能是：把50Hz工频交流电源转变为频率可调的交流电源，从而控制交流电机按预期目的运行。
传动柜的主要功能是：把600V交流电整流成0~750V直流电，驱动泥浆泵直流电动机。
综合柜的主要功能是：完成钻井工艺的逻辑控制功能、保护功能、监控功能、其他辅助功能。
开关柜的主要功能是：切换MCC交流母线的电源选择，一路选择为600V交流母线经主变至MCC交流母线，另一路选择为380V备用电源。
MCC柜的主要功能是：把50Hz工频380V交流电源通过不同抽屉开关分配给各用电负载，以达独立操作、运行的目的。
主变压器的主要功能是：把50Hz、600V交流电源转变成50Hz、400V交流电源，供给MCC 交流母线。
2、技术参数及工作条件2.1主要技术参数2.1.1 发电机组柴油机型号:CAT3512B柴油机转速:1500转/分柴油机输出功率:1310 kW发电机容量:1900kVA发电机额定电压:AC600V发电机额定频率:50Hz发电机功率因数:0.7 (滞后)发电机励磁电压:DC60V发电机励磁电流:DC7.5A2.1.2 发电机组控制柜及同期并网控制柜频率稳定度:2%电压稳定度:3%设有各种保护:过压、欠压、过频、欠频、过励、过流、过负荷、逆功率等。
电动钻使用说明书
电动钻使用说明书尊敬的用户：感谢您选择我们的产品。
为了方便您正确并安全地使用我们的电动钻，我们准备了以下使用说明。
请您仔细阅读，并按照描述的方法来操作。
一、产品概述我们的电动钻是一款高性能的电动工具。
它具有以下特点：1. 功能强大：电动钻可以进行打孔、打磨、旋转等多种操作，适用于各种材料，如木材、金属、混凝土等。
2. 安全可靠：采用了先进的安全保护装置，如过载保护、电流保护等，确保用户的安全使用。
3. 操作简便：电动钻具有人性化的设计，操作简单、便捷。
二、安全须知在使用电动钻之前，请确保您已经仔细阅读并理解以下安全须知：1. 电源接入：使用前，请确认电动钻的电源适配器已正确接入交流电源，并且确保电源稳定可靠。
2. 个人保护：在使用电动钻时，请佩戴符合相关标准的防护眼镜、手套和耳罩等个人防护装备，以确保您的安全。
3. 工作环境：使用电动钻时，要确保工作环境干燥通风，并远离易燃、易爆等危险物品。
4. 脱离电源：在开始维修、清洁、更换配件等操作之前，请务必先将电动钻断开与电源的连接。
三、操作指南为了使您更好地操作我们的电动钻，以下是一些使用技巧和操作指南：1. 选择合适的钻头：根据需要，选择合适的钻头进行操作。
钻头的直径和材质要根据工作需求来选择。
2. 安装钻头：用配套工具打开电动钻的钻头夹紧装置，安装钻头，并确保其牢固。
3. 调节转速：根据不同的工作需求，通过电动钻上的调速钮来调节转速。
要根据具体工作材料和工作方式来选择合适的转速。
4. 握紧电动钻：握紧电动钻的手柄，保持稳定。
在操作时要保持垂直，力量均匀。
5. 开始操作：确认一切准备就绪后，按下电源开关，缓慢开始操作。
注意避免将电动钻的钻头与物体发生剧烈碰撞。
四、维护保养为了保持电动钻的良好工作状态，并延长使用寿命，以下是一些建议的维护保养方法：1. 清洁：使用完毕后，请用干净的布擦拭电动钻的表面，并注意不要让水或其他液体进入电动钻内部。
2. 润滑：定期将适量的润滑油滴入电动钻的轴承部分，以保持良好的工作状态。
电动钻床使用说明书
电动钻床使用说明书尊敬的用户：感谢您选择我们的电动钻床产品。
为了确保您能正确、安全地使用电动钻床，本文将为您提供详细的使用说明。
在使用前，请仔细阅读本手册并按照指引操作。
重要安全提示：1.使用电动钻床时，请务必佩戴适当的个人防护装备，如安全眼镜、耳塞、手套和工作服。
2.在使用电动钻床前，请确保工作区域干燥，避免在潮湿的环境下使用。
3.在操作和维护钻床时，务必将电源插头拔出，以避免发生意外伤害。
4.请使用正确的钻头，并确保其与工件匹配，以避免卡住或滑动。
5.在更换钻头或进行维护时，务必将机器关闭，并等待钻头完全停止旋转后再进行操作。
6.禁止将手指或其他身体部位靠近钻头，以免发生意外伤害。
以上安全提示只是针对常见场景的建议，用户在使用电动钻床时，还需根据实际情况采取相应的防护措施，确保自身安全。
使用方法：1.准备工作将电动钻床放置在平稳的工作台面上，确保周围没有杂物阻挡。
2.连接电源使用标准插头将电动钻床连接到安全可靠的电源插座，并确保电源开关处于关闭状态。
3.安装钻头选择适合的钻头，并将其插入钻头夹紧装置中。
旋紧夹紧装置，确保钻头牢固固定。
4.调整转速根据需要调整电动钻床的转速。
转速调节器通常位于机身上方，您可以根据不同材质的工件选择合适的转速。
5.开始钻孔将工件放置在工作台上，并确保其稳固。
握住钻床手柄，按下电源开关。
开始慢慢钻孔，保持稳定的压力并避免过度施力，以免引起危险情况。
6.结束钻孔当钻头完全穿透工件时，松开电源开关并等待钻头完全停止旋转，然后再将钻头慢慢从工件中拔出。
保养维护：1.定期清洁在使用完毕后，请用干燥的布清洁钻床的表面，以确保机器的正常运行。
2.润滑部件定期为电动钻床的传动部分和滑动部件添加适量润滑油，以减少磨损和摩擦。
3.储存方式当您长时间不使用电动钻床时，建议将其存放在干燥、通风的地方，并将其覆盖以防尘。
4.定期检查定期检查电动钻床的电线、插头和机身是否存在损坏或松动的情况，确保使用安全。
钻机绞车
绞车结构图
1、绞车架 2、左 齿轮减速箱 3、电 动机 4、滚筒轴 5、右齿轮减速箱 润滑系统 7、自动 送钻装置 8、气控 制系统 9、液压盘
式刹车
• ① 绞车架
• JC70DB绞车架为墙板式焊接结构，能准确定位 并支撑电动机、滚筒轴、齿轮减速箱、自动送钻 装置等。绞车架可分为绞车架主体和底座两大部 分。绞车架主体为型钢组焊框架式外封板结构， 墙板内侧用槽钢等组焊成整体骨架。绞车底座主 梁均采用了焊接工字钢结构。滚筒体下方用钢板 封底，避免油污等滴漏，底座四周设有绞车起吊 用的吊耳，底座右侧正后方设有油箱，用于储存 左、右齿轮减速箱润滑机油等。另外，各气控管 线和油水管线均在底座内部布置，在需要检修处 均设有活盖板，底座走道上铺设了防滑钢板等。
绞车由两台800kW型的交流变频电 动机经联轴器将动力分别输入至左、右齿 轮3 减速箱输入轴，经二级齿轮减速后传给
8
滚316 筒轴。绞车整个变速过程完全由主电机 7交8 流变频控制系统操作实现。绞车自动送 7钻8 由一台42.5kW(57hp)的交流变频电机 4驱164 动，经大传动比立式减速机和推盘离合 2器764 后，将动力传入右箱体输入轴端，再经 齿轮箱一级减速后带动滚筒轴完成自动送
• 绞车取消了传统的辅助刹车机构，而使 用主电机能耗制动作为辅助刹车。绞车传 动采用齿轮传动形式，齿轮及轴承润滑采 用强制润滑方式。绞车配置了自动送钻装 置。自动送钻装置由一台42.5kW(57hp)的 交流变频电机提供动力，经一台立式齿轮 减速机减速后驱动滚筒实现自动送钻功能。 绞车的所有部件均安装在一个底座上，构 成一个独立的运输单元。绞车的所有控制 （电、气、液）均集中在司钻控制房内。
输入轴总成分解图1螺栓m16x502压板3隔套9输入轴齿轮10轴承11隔套12轴承13压板14螺栓m16x50中间轴总成分解图1螺栓m20x502压板3隔套4轴承5中间大齿轮6中间轴9中间小齿轮10隔套11轴承12压板13螺栓m20x50输出轴总成分解图1螺栓m20x502压板11输出轴12轴承13挡油环14挡油环15隔套16压板17螺栓m16x50自动送钻轴总成分解图1螺栓m20x502压板10自动送钻齿轮11隔套12轴承13挡油环14挡油环15挡油环16隔套17压板18螺栓m16x50zj40dbzj50db600kwzj70dbzj40db钻机zj50db钻机的绞车驱动电机型号为yqpz600zj70db钻机的绞车驱动电机型号为yjc800其中
电动冲击钻使用说明书
电动冲击钻使用说明书一、产品概述电动冲击钻是一种高效、便捷的工具，用于在建筑、家装、木工和汽车修理等领域进行钻孔、穿孔和螺丝固定等操作。
其具有强大的冲击力和高速钻孔能力，是现代工程施工和维修工作中不可或缺的设备。
二、安全须知1. 在使用电动冲击钻之前，请仔细阅读本使用说明书，并按照指导进行操作。
2. 请戴上适当的防护设备，包括护目镜、口罩、手套和耳塞，以避免可能的危险。
3. 在操作之前，请确保工作区域安全无障碍，并将周围的人员和动物移开。
4. 在接通电源之前，请检查电动冲击钻是否处于正常状态，并确保所有部件都安装牢固。
5. 禁止将电动冲击钻用于非指定的工作环境，以免造成安全事故。
6. 当插入或更换钻头时，请确保电动冲击钻已断开电源，并保持工具关闭状态。
三、操作步骤1. 准备工作a. 将电动冲击钻插头插入适配的电源插座，并确保电源电压符合要求。
b. 按下开关按钮，确保电动冲击钻能正常启动和关闭。
2. 安全操作a. 将电动冲击钻握在手中，紧握手柄，保持平衡。
b. 将工作台面设在稳定的位置上，并用夹具固定工件，以保证工作的稳定和安全。
c. 在工作过程中，注意保持手部和身体的稳定，同时避免身体接触到旋转部件。
3. 钻孔操作a. 选择合适的钻头，并确保其牢固安装在电动冲击钻上。
b. 将钻头对准工件，并稍微施加压力，使钻孔位置准确。
c. 按下电动冲击钻的开关按钮，开始进行钻孔操作。
同时，将电动冲击钻保持垂直于工件，并保持稳定的压力。
d. 在钻孔过程中，适时进行冲击操作以增加钻孔效率。
按下冲击按钮，在旋转钻头的同时产生冲击力，加快钻孔速度。
4. 其他操作a. 如果需要穿孔，将钻孔深度调整到所需长度，并按照相同的方式进行操作。
b. 如果需要螺丝固定，可以更换为适当的螺丝刀头，并按照操作步骤进行操作。
四、保养和维护1. 在使用完毕后，将电动冲击钻断开电源，并清除钻孔中的灰尘和碎屑。
2. 定期检查电动冲击钻的电线和电源插头，确保其完好无损。
