生兔皮鞣制方法
生兔皮鞣制方法 鞣制兔皮的目的是改变皮板干后变硬的缺点，使之柔软而有韧性。皮板是
由表皮、真皮和皮下疏松组织三部分构成的。真皮部分最发达，有许多纵横交错的胶原纤维，
这些纤维韧性很强，可使皮板结实，但胶原纤维干涸后就变硬，使整个皮板也发硬，如果能
改变纤维的特性，又不影响其强度，就达到了鞣制的目的。现介绍一种兔皮的简易鞣制法。
(一)洗涤和清理 把新鲜的兔皮平铺在板上，用刀刮去皮肌脂肪和血污，特别要把脂肪刮净。
陈旧和放干的兔皮要放在清水中浸泡1昼夜，再进行清理。清理完毕后，将兔皮翻转，使毛
面向上，用35～40℃的温热肥皂液或洗涤剂配成的溶液泼在毛上，用手掌顺毛、逆毛反复拭
刷，一面刷一面泼。洗净后将兔皮在清水中漂洗，同时洗刷皮板的肉面，漂洗干净后，晾至
不滴水即可鞣制。 (二)酸液浸泡 将兔皮的毛面对迭，使皮板向外浸泡在5％硫酸溶
液中，要浸没兔皮，隔4～5小时翻动1次。约8～ 10小时后，构成皮板的胶原纤维在酸性
溶液中膨胀，使皮板变厚、面积缩小。撕拉一下边角处的皮下疏松组织，如果很容易撕下，
即说明浸泡时间已够。用酸浸泡兔皮不会对毛有损害，因毛的抗酸力很强。将兔皮在清水中
泡洗一下，晾至不滴水为止。 (三)皮板硝化 硝化可用皮硝。皮硝是粗糙的硫酸铝，
各药店均有售。把兔皮皮板向上摊开，将100克皮硝溶解到 250毫升热水中，调入250克粗
粮粉制成涂料，均匀地涂在皮板上，并用手掌轻轻压实。皮硝会慢慢地渗入膨胀的胶原纤维
中。经1昼夜后切下一小片边角，除去涂料，在边角料干至七八成时，用力左右前后拉搓，
若皮下组织发白变松说明皮硝已经吃透，即可将整张兔皮
涂料全部除去(涂料可再次利用)。兔皮晾至八成干后，用手从各方向拉搓兔皮，以改变胶原
纤维之间的位置关系，直至皮板恢复至原来大小和皮下疏松组织发白起绒为止。将兔皮晾至
全干，拍净皮板，梳理被毛，就成1张柔软、光洁的兔皮。 在整个鞣制过程中要特别
注意，兔皮在酸溶液浸泡时间不宜过长；皮板只宜风吹晾干，不能暴晒；不能待皮板全干后
再拉搓，这是一个技术关键。如果皮板已经干透发硬，可以将兔皮夹在两层潮毛巾中，1小
时后皮板还潮，就可以拉搓。
兔皮加工方法
方法一：主要原料毛皮用免、盐等。
设备用具铲刀、木板、撑架、木楦等。
制作方法每年11月以后到冬至之前是取皮的最佳期，兔龄看，一岁左右已发育成熟，皮毛和色泽、品质是最好的时期，从经济上考虑，在第一次换毛之后，第二次换毛之前取皮最合算。
兔被宰杀后，一般采用筒状剥皮法，宰杀后立即进行剥皮，用力不可过大，以防造成破口、刀伤。
剥下的鲜皮，毛朝里，顺毛套在木楦上，皮板按平，进行刮油，要由臂部向头部顺着毛根刮，用力不要过猛，以防损伤皮板，要防止刮下的油脂、肉屑污染毛绒。
刮油后，用兔皮撑架，将筒皮毛面朝里，套在撑架上，在通风处晾干、防腐。
这种方法适用于干燥地区和干燥季节，注意不要在烈日下直接晒，也不要放在晒热的石头上，要避免被雨淋或露水打湿。
如果没有撑架，可沿腹中线剪开，皮毛朝下，肉里朝上，铺平，钉在木板上，在通风、阴凉地方晾干。
在阴雨的高温季节，可采用盐腌法防腐，加工兔皮多采用微盐法，将鲜皮毛面朝下，肉里向上，平铺在水泥地面上，将头、腿边缘部位拉平，在皮板上均匀地撒一层细盐，铺一张皮，撒一层盐，最后一张多撒一层盐，经5～6天后，倒一次垛，把上层的皮张翻到底层，还是逐张撒一层盐，又经5～6天，皮腌透后要晾晒，即成。
干皮板要分级、分品种、分色泽进行包装、分贮。
打捆时，要毛面对毛面，底下辅上木板，平放在清洁、干燥、通风、凉爽的库内，适宜温度为10℃(最高不得超过30℃)，适宜相对湿度为50%～60%，原皮水分应保持在12%为宜。
工艺流程屠宰→剥皮→刮油→盐腌→晾晒→分级→保存。
方法二：1．清理：将剥下的鲜兔皮用剪子自腹部中间直线细心、准确剪开，剪去尾巴，用剥肉机或木制、竹制刮刀清除皮上的肌肉和脂肪，清理被毛上的泥、粪等脏物。
2．防腐：刚从兔体剥下的生皮叫做鲜皮。
鲜皮防腐是兔皮初加工的关键。
主要的防腐方法有3种：干燥法，盐腌法和盐干法。
干燥法：在自然干燥时，将鲜皮按其自然皮形，皮毛朝里，皮板朝外固定在木板上，晾在不受光暴晒，通风阴凉地方。
兔皮基础知识

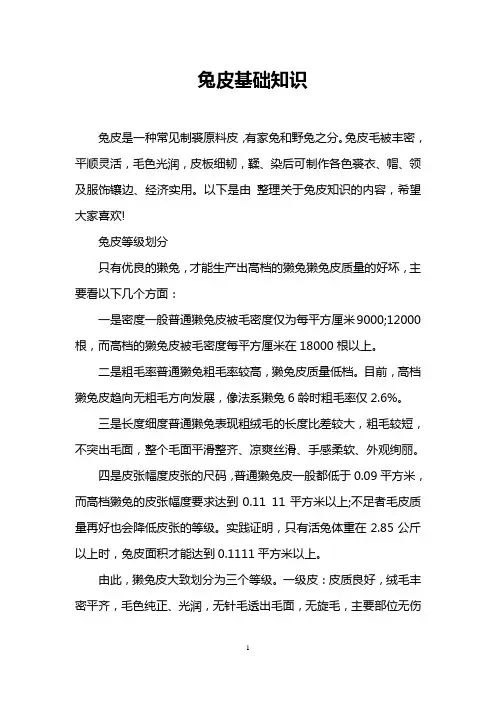

兔皮基础知识兔皮是一种常见制裘原料皮，有家兔和野兔之分。
兔皮毛被丰密，平顺灵活，毛色光润，皮板细韧，鞣、染后可制作各色裘衣、帽、领及服饰镶边、经济实用。
以下是由整理关于兔皮知识的内容，希望大家喜欢!兔皮等级划分只有优良的獭兔，才能生产出高档的獭兔獭兔皮质量的好坏，主要看以下几个方面：一是密度一般普通獭兔皮被毛密度仅为每平方厘米9000;12000根，而高档的獭兔皮被毛密度每平方厘米在18000根以上。
二是粗毛率普通獭兔粗毛率较高，獭兔皮质量低档。
目前，高档獭兔皮趋向无粗毛方向发展，像法系獭兔6龄时粗毛率仅2.6%。
三是长度细度普通獭兔表现粗绒毛的长度比差较大，粗毛较短，不突出毛面，整个毛面平滑整齐、凉爽丝滑、手感柔软、外观绚丽。
四是皮张幅度皮张的尺码，普通獭兔皮一般都低于0.09平方米，而高档獭兔的皮张幅度要求达到0.11 11平方米以上;不足者毛皮质量再好也会降低皮张的等级。
实践证明，只有活兔体重在2.85公斤以上时，兔皮面积才能达到0.1111平方米以上。
由此，獭兔皮大致划分为三个等级。
一级皮：皮质良好，绒毛丰密平齐，毛色纯正、光润，无针毛透出毛面，无旋毛，主要部位无伤残，全皮面积达1100平方厘米;二级皮：皮质良好，绒毛平齐，毛色纯正色泽较光润，背部针毛稍露毛面，无旋毛，毛绒尚丰厚，板皮洁净。
全皮面积1100平方厘米，在次要部位有两处以上破洞;或者质量与一级皮相同，但面积在900平方厘米左右，也被定为二级皮。
三级皮：皮质较好，绒毛稍空薄，欠平整，毛色纯正。
具一、二级皮的面积，但有不超过3.3平方厘米的破洞3处;或者质量与一、二级皮相同，而面积在700厘米左右，定为三级皮。
兔皮处理家兔剥下的鲜皮未经鞣制以前称为生皮。
生皮经脱脂、防腐处理后，虽然能耐贮藏，但若贮存保管不当，仍可能发生皮板变质、虫蚀等现象，降低原料皮的质量。
因此，在贮存时要注意通风、隔热、防潮、防鼠、防蚁、防虫，应经常翻垛检查，一般每月检查2～3次。
鞣制皮革的简单方法
鞣制皮革的简单方法
鞣制皮革是将动物皮毛经过一系列化学处理和加工，使其具有柔软、耐久和防腐等特性的过程。
下面我将从多个角度向你介绍一种简单的鞣制皮革的方法。
首先，最简单的鞣制皮革的方法之一是使用盐酸鞣制。
首先，将动物皮放入盐酸水溶液中浸泡，使其充分浸透，然后在饱和盐酸溶液中浸泡一段时间。
接着，将浸泡后的皮晾干，然后进行拉伸和搓揉，最后晾干即可得到鞣制好的皮革。
这种方法简单易行，但需要注意盐酸的使用和皮革的处理过程。
另外，还有一种简单的方法是植物鞣制。
这种方法利用植物中的单宁鞣质来进行鞣制。
首先将动物皮浸泡在植物鞣剂中，使其充分浸透，然后进行搓揉和拉伸，最后晾干即可得到鞣制好的皮革。
这种方法相对环保，但需要注意植物鞣剂的浓度和浸泡时间。
除此之外，还有铬鞣制、鞣制剂鞣制等多种方法，每种方法都有其独特的步骤和注意事项。
在进行鞣制皮革时，需要注意安全防护，避免化学品对皮肤和呼吸系统的伤害。
同时，要根据所用的鞣制剂和皮革的种类选择合适的方法，并严格按照操作步骤进行，以
确保鞣制效果和皮革质量。
总的来说，鞣制皮革的方法多种多样，每种方法都有其特点和适用范围。
在进行鞣制时，需要根据实际情况选择合适的方法，并严格按照操作步骤进行，以确保鞣制效果和皮革质量。
希望以上信息能够帮助到你。
皮革鞣制
皮革鞣制【原理】皮革的鞣制就是用鞣质对皮内的蛋白质进行化学和物理加工。
它通过一系列工艺，并采用一些化学药剂，使牛、猪、羊等动物生皮内的蛋白质发生一系列变化，使胶原蛋白发生变性作用。
鞣制后的皮革既柔软、牢固，又耐磨，不容易腐败变质。
所以鞣制后的皮革可用来制各种皮制的日常生活用品。
本实验根据中学的条件，只介绍较易掌握的鞣制工艺。
【操作】（1）把500g干的动物皮浸泡在水桶里到软（约需3～5天）。
（2）取出变软的皮，摊在平板上，毛面朝下，用铲刀把皮上附的肉和油铲除干净。
然后取300g饱和石灰水，加入50g硫化钠，搅拌均匀，制成脱毛液。
用刷子蘸取脱毛液，刷在皮板毛根部，刷时尽量均匀。
然后把皮子对折，约经3～4小时，皮上的毛很容易脱落，这时用铲子把毛完全脱去。
（3）脱毛后立即将皮放在流水中冲洗，除去绝大部分石灰、硫化钠，再在水里浸泡1～2天。
（4）备一只铁锅，加入饱和芒硝溶液约2L，略加热使溶液温度保持在40℃左右。
从清水里取出皮子，拧干后放入锅中。
用手不断地揉皮，等它基本“吃饱”了芒硝后取出，晾干，约半小时后再进行第二、第三次“吃硝”，方法跟第一次相同。
500g干皮约可“吃掉”250g 硝。
把吃硝后的皮晾干后除去皮上的浮硝。
（5）另备一只铁锅，加入500g清油（不会全部用完），加热使油温保持在40℃左右。
把“吃硝”后的皮放入温油中，用手不停地推拉，使油跟皮不断接触、均匀地渗入皮板里。
“吃足”油后，把皮晾在木棒上，使它自然阴干。
【说明】石灰、硫化钠混合液的作用是使皮易于脱毛，所以只要涂刷有毛的一面。
该液对皮板有损害，脱毛后要立即洗刷干净。
楼上的回答，你一定是不会满意的因为你用他的方法将会把你皮毛变的一文不值。
我告诉你，单位千克：明矾3.食盐1.水6.制成柔液，用是将一份原液加7份水稀释将皮毛完全侵泡在柔液中，每天加一倍的原液，侵泡3-5天，皮毛表面变白而不透明时捞出晒干就好可.鞣制皮革的主要目的,是把动物皮的脂肪去掉.一般的方法简单的是用碱水泡.大都是用工业碱,但是注意不要烧到手.每天捞出用木版或者竹板刮去没有毛那面的皮上面的油.一般的一周时间即可.碱水的浓度比较大一些,时间短一些,时间长的鞣制出来的软一些.时间太长了,碱水浓度过大了,皮就糟了,就不结实了.兔毛的时间不要很长.猪皮要10天以上.你的兔皮最好不要超过1周.如果浓度不是很大,时间可以长一些.着是个技术工作呀.掌握好了,会出好皮的一般高档沙发皮的原皮材料为无烙印母牛皮，被屠宰、剥皮、削肉后，经过防腐处理（盐／防腐剂），然后运送到制革厂，展开一连串的制造过程，从鞣制前的准备任务、鞣制工程；到再鞣、加脂与染色工程、干燥工程以及最后的涂饰工程，一张完整的成品皮遂告完成。
有机磷盐鞣制兔皮性能比较
有 限公 司 。
１ ２ 试 验 流 程
度约 为 ６ 。不 同 ｐ 值 条 件下 皮 板 收 缩 温度 如 ｏ℃ Ｈ
表 １所 示 。
表 １ 不同ｐ Ｈ值 下 皮 板 的 收 缩 温 度
预浸 水 ：液 比 ２ ，温度 ２ ～２ ０ ２ ５℃ ，防腐剂 ０ ３ｇ ． ／
是 一 种 较 理 想 的无 铬 鞣 剂 ， 成 为 当前 皮 革 鞣 制 研 究 的重 点 。本 文 在 原 有有 机磷 盐 鞣 制 山羊 皮 革 研 究 的 基 础 而
上， 进一步研究 有机磷盐 鞣制兔皮的工艺技术 ， 比较了多种有机磷盐 的鞣制性能 。 并
关 键词 ： 铬 鞣 制 ； 机 磷 盐 ； 羟 甲基 硫 酸磷 ； 皮 无 有 四 兔
浸酸 兔 皮 在 未 鞣 制 前 收 缩 温 度 在 ６ ℃ 左 右 ， ｏ
从 表 中数 据 可得 出 ，在 ｐ ． Ｈ４ ５以下 时鞣 剂 基 本 上 没有与皮 胶原发 生交 联 。随着 ｐ 的升 高 ，皮板 的 Ｈ
收缩温度 也逐渐 升 高 。但 是 当 ｐ 过 高 ，会 发生 显 Ｈ 色反应 ，导致 毛被及 皮板 变红 ，影响观感 ，故 一般 控制 ｐ ． ～６ ５ Ｈ ６ ０ ． 。并且 可 观 察 到 ，在适 宜 的 ｐ Ｈ 条件 下 ，延 长鞣制 时间 ，皮板 收缩温 度大大增 加 。
Ｋｅ ｒ ｓ ｃ ｒ ｍ ｅｆｅ ａ ｎｎ ｙ ｗｏ ｄ ： ｈ ｏ —ｒ ｅ ｔ ｎ ｉｇ；ｏ ｇ ｎｃ ｐ ｏ ｐ ａ ｅ ｔｔａ ｉ ｙ ｒ ｘ ｍｅ ｈ ｌｐ ｏ ｐ ｏ ｉｍ ｒ ａ ｉ ｈ ｓ ｈ ｔ ； ｅｒ ｋｓ ｈ ｄ ｏ ｙ ｔ ｙ ｈ ｓ ｈ ｎｕ
皮革鞣制——精选推荐

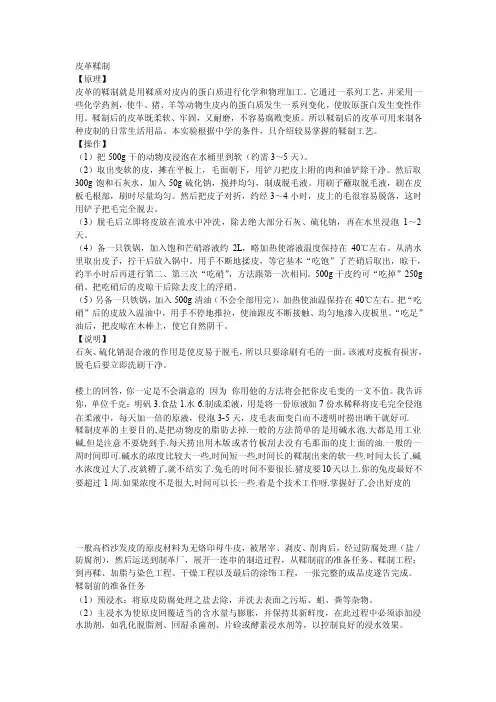

皮革鞣制【原理】皮革的鞣制就是用鞣质对皮内的蛋白质进行化学和物理加工。
它通过一系列工艺，并采用一些化学药剂，使牛、猪、羊等动物生皮内的蛋白质发生一系列变化，使胶原蛋白发生变性作用。
鞣制后的皮革既柔软、牢固，又耐磨，不容易腐败变质。
所以鞣制后的皮革可用来制各种皮制的日常生活用品。
本实验根据中学的条件，只介绍较易掌握的鞣制工艺。
【操作】（1）把500g干的动物皮浸泡在水桶里到软（约需3～5天）。
（2）取出变软的皮，摊在平板上，毛面朝下，用铲刀把皮上附的肉和油铲除干净。
然后取300g饱和石灰水，加入50g硫化钠，搅拌均匀，制成脱毛液。
用刷子蘸取脱毛液，刷在皮板毛根部，刷时尽量均匀。
然后把皮子对折，约经3～4小时，皮上的毛很容易脱落，这时用铲子把毛完全脱去。
（3）脱毛后立即将皮放在流水中冲洗，除去绝大部分石灰、硫化钠，再在水里浸泡1～2天。
（4）备一只铁锅，加入饱和芒硝溶液约2L，略加热使溶液温度保持在40℃左右。
从清水里取出皮子，拧干后放入锅中。
用手不断地揉皮，等它基本“吃饱”了芒硝后取出，晾干，约半小时后再进行第二、第三次“吃硝”，方法跟第一次相同。
500g干皮约可“吃掉”250g 硝。
把吃硝后的皮晾干后除去皮上的浮硝。
（5）另备一只铁锅，加入500g清油（不会全部用完），加热使油温保持在40℃左右。
把“吃硝”后的皮放入温油中，用手不停地推拉，使油跟皮不断接触、均匀地渗入皮板里。
“吃足”油后，把皮晾在木棒上，使它自然阴干。
【说明】石灰、硫化钠混合液的作用是使皮易于脱毛，所以只要涂刷有毛的一面。
该液对皮板有损害，脱毛后要立即洗刷干净。
楼上的回答，你一定是不会满意的因为你用他的方法将会把你皮毛变的一文不值。
我告诉你，单位千克：明矾3.食盐1.水6.制成柔液，用是将一份原液加7份水稀释将皮毛完全侵泡在柔液中，每天加一倍的原液，侵泡3-5天，皮毛表面变白而不透明时捞出晒干就好可.鞣制皮革的主要目的,是把动物皮的脂肪去掉.一般的方法简单的是用碱水泡.大都是用工业碱,但是注意不要烧到手.每天捞出用木版或者竹板刮去没有毛那面的皮上面的油.一般的一周时间即可.碱水的浓度比较大一些,时间短一些,时间长的鞣制出来的软一些.时间太长了,碱水浓度过大了,皮就糟了,就不结实了.兔毛的时间不要很长.猪皮要10天以上.你的兔皮最好不要超过1周.如果浓度不是很大,时间可以长一些.着是个技术工作呀.掌握好了,会出好皮的一般高档沙发皮的原皮材料为无烙印母牛皮，被屠宰、剥皮、削肉后，经过防腐处理（盐／防腐剂），然后运送到制革厂，展开一连串的制造过程，从鞣制前的准备任务、鞣制工程；到再鞣、加脂与染色工程、干燥工程以及最后的涂饰工程，一张完整的成品皮遂告完成。
獭兔皮鞣制技术
獭兔皮鞣制技术
獭兔皮鞣制技术是指将獭兔皮进行处理，使其变得柔软、耐久和具有防水性的技术。
獭兔皮鞣制的步骤包括：
1. 清洁：将獭兔皮放入清水中浸泡，去除其中的污垢和杂质。
2. 剪毛：使用剪刀将獭兔皮的毛剪掉，以便后续的处理工作。
3. 需要进行碱性脱毛配制：将皮沤至10-15PH的脱毛液混合物中至皮塘皮皮己脱毛更佳。
4. 脱毛：将獭兔皮放入脱毛剂中浸泡，以去除皮毛中的蛋白质和其他有机物质。
5. 鞣制剂的处理：将獭兔皮放入含有鞣制剂的液体中浸泡，鞣制剂可以使皮革柔软并增加其耐久性。
常用的鞣制剂包括铬鞣剂、植鞣剂等。
6. 拉伸：将鞣制后的獭兔皮拉伸至所需的尺寸和形状，使其均匀地干燥。
7. 整理和修整：修剪獭兔皮的边缘和不齐的部分，使其外观整齐。
8. 上光和染色：根据需要，可以对獭兔皮进行上光和染色，以
增加亮度和颜色的深浅。
9. 定型和防水处理：使用适当的化学品对獭兔皮进行定型和防水处理，增加其耐用性和防水性。
10. 包装和销售：对处理完的獭兔皮进行包装和销售，供人们制作服装、鞋子、箱包等用途。
总之，獭兔皮鞣制技术是一种将獭兔皮变成耐用、柔软和具有防水性的过程，通过一系列的处理工艺，使獭兔皮成为可以用于制作各种皮革制品的原材料。
兔皮加工效益好
皮 板上 的 油 脂和 残 肉。 求彻 底 揭 净 铲 要 净 ， 又 要 保 证 皮 张 完整 ， 免 破 损 。 但 避 揭
去 里 肉后 再 将 皮 称 重 ．进 入 软 化 浸 酸 、
鞣 制 、 脂 等 工序 。 加 。 ２． 化浸 酸 软 先 按 每 公 斤 兔 皮 加 水 ７ 斤 、食 盐 公
维普资讯
近年 来 兔 皮价 格 一 直稳 定 上 升 。 落现 象 时 ． 每 升 软 化 液 里加 １ 硫 酸 ， 将 往 克 宰 杀 后 的 兔 皮 进 行 加 工 ． 获得 较 好 的 中止 软 化 ，并使 软 化 液 转 为 浸 酸 液 ， 可 兔 皮 在 浸 酸 液 中 继 续 浸 泡 ３ 小 时 后 出皮 ０ 经 济 效 益
维普资讯
在 山 东 滨州 地 区 一带 ，至 今还 流 传 着 这 样 一 个 风 俗 ，青 年 男 女 在结 婚 前 夕 都 要 互 送 “ ” ． 男 方 送 给 女 方 一 只 喜 鸡 即 母鸡 ， 方 送 给 男 方 一 只公 鸡 。 的 “ ” 女 送 喜 鸡是 有 一 定 标 准 的 ，并不 是 随 便 逮 一 只
皮 质 地 僵 硬 ， 水 、 虫 、 化 学药 剂 的 抗 抗 抗 性 能 差 ， 能直接 用来 制 作 衣 着 用品 ， 不 必
兔 皮 的被 毛浓 密 ． 地轻 柔 ， 生兔 甩 水 。 质 但 ３鞣 制 方 法 ．
兔 皮 鞣 制 的 方 法很 多 ． 为 常 用 的 较
一１ ．
蓥 Βιβλιοθήκη ⑨ 娉 须 经 鞣 制 后 方 可 应 用 ．其 鞣 制 过 程 如 是 铬 鞣 和 醛 鞣 两 种 。 （ ） 鞣 前 先 配 好 铬 母 液 ， 配 制 １铬 其 下： 方 法 是 ：在 耐 酸 容 器 内将 １ ０ 重 铬 酸 ｏ份 １鲜 皮 处 理 ． 按 每 公 斤 兔 皮 用 ２ 公 斤 水 加 １ 克 钾 溶 于２ ０ 的 ８ ＂ ０ ０ ０份 ０Ｃ水 中 ． 加 入 １ ０ 再 ｏ 份 甲 醛 和 １ 斤 硫 酸 钠 的 配 方 配 成 浸 水 硫 酸 ． 后 在 不 断 搅 拌 下 将 ２ 份 用 少许 公 然 ５ 液 。 兔 皮投 入 浸 水 液 中 ， 常 温 下 浸 水溶 化 的 葡 萄 糖 液 分 多次慢 慢 加 入 ． 将 在 保 泡 １ ￣ ０小 时 。 求 浸 软 、 透 、 干 疤 。 持 溶 液在 沸腾 状 态 ． 要 使 生成 的 泡 沫 ６２ 要 浸 无 不 溶 最 按 每 公 斤兔 皮 用 ２ 公 斤水 加 １ ０ 洗 衣 溢 出 ， 液 颜 色 由橙 黄 变成 黄 绿 ， 后 ０ ０克 粉 的 配 方 配 成 脱 脂 液 将 脱 脂 液 加 温 到 变 为绿 色 时 ． 一 滴 铬 母 液 加 于 清 水 中 取 ３ ￣ ０Ｃ， 投 入 兔 皮 ， 拌 １ ８４ｑ 再 搅 ０分 钟 ， 以 无 黄 绿 色时 即 已配 好 。 每 公 斤 兔 皮 用 按 后 再 搅 拌 数 次。 脂４ － ０ 钟 后 ， 掉 水７ 斤 、 盐 ０ １ 斤 、 酸 钠 ０ １ 脱 ０－ 分 ６ 倒 公 食 ． 公 ２ 硫 ， 公 ２ 脏液 ， 清水洗干净 ． 加 然后 出皮 甩 水 。 斤 、 酸７ 、 石 粉 ７ 克 、 母 液 ４ 毫 复 硫 克 滑 ５ 铬 Ｏ 浸 液 按 每 公 斤兔 皮 用水 １ 公 斤 、 ６ 甲醛 １ 升 配 成 铬 鞣 液 。 将 铬 鞣 液 加 温 到 ３ ～ ６ ８ 克 、 酸 钠 ８ ０ 、 酸 ９克 的 比例 配 制 ４ ℃ 时 ． 免 皮 投 入 鞣 制 。 隔８ 时加 硫 ０克 硫 ５ 将 每 小 而成 脱 脂 后 的 兔 皮 完全 浸 没 在 复 浸 温 搅 拌 一 次 ， 制 ４ ￣ ０小 时 ， ｐ 把 鞣 ８６ 使 Ｈ值 液 中， 拌１２ 搅 ～ 分钟 ， 以后 搅 拌 ２ ， 次 为４０－ ． 将 皮 四折 叠起 ， 力挤 压 ， 次 每 ． － ２， ４ 用 折 １ ２ 钟 ． 小 时 后 ．用 碳 酸 钠 中和 复 浸 的 部位 脱 水 而 呈 白 色 ． 明 鞣 制 已达 要 ￣分 ８ 表 液 至 中性 ， 后 出 皮 ， 用 手 从 尾 部 向 求 ． 出皮 甩 水 然 先 可 头 部揭 去 皮 下 结缔 层 ． 用 去 肉机 铲去 再
鞣制
皮中原有的脂肪已在加工中除去,为了使皮纤维周围形成脂肪薄膜保护层,提高皮的柔软性.伸屈性和强度,因此必须加脂.现举一比较简单的加脂配方供参考:蓖麻油10份,肥皂10份,水100份.将肥皂切片加水煮沸溶解,再徐徐加入蓖麻油乳化.加脂方法:将上叙加脂液涂抹于半干的毛皮内面,涂布后重叠<内面与内面合>,放置一夜使其干燥.
将回潮后的毛皮,铺于半圆木上,毛面向下,用钝刀轻刮内面,使皮纤维长,面积扩大,皮板变柔软.
(4).整形及整毛
为了使刮软后的皮板平整,需要进行整形,将毛面向下钉于木板上,进行阴干,避免阳光暴晒,充分阴干后用浮石或砂纸将面磨平,然后从钉板上取下修边.再用梳子梳毛,若破皮应缝好.这就全部完成了.
硝皮子的方法应注意事项这种硝皮子的方法应注意事项,
求助编辑百科名片
鞣制是制革和制裘的重要工序，通过鞣剂使生皮变成革的物理化学过程称鞣制。是皮肤原与鞣剂发生结合作用使生皮变性为不易腐烂之革的过程。加工皮革的一道工序，这道工序之后，只剩下皮革中的真皮留下来进行进一步的加工。
详细释义
工艺过程
准备工序⑴浸水
⑵削里
⑶脱脂及水洗
鞣制工序鞣制方法
检查方法
整理工序(1)加脂
鞣制
鞣制科技名词定义
中文名称：鞣制英文名称：tanning
定义：利用鞣剂的化学作用在胶原纤维之间形成交联以提高皮革结构稳定性和耐湿热稳定性的操作。根据鞣剂的不同可分为铬鞣、铝鞣、醛鞣和油鞣等。
应用学科：材料科学技术（一级学科）；天然材料（二级学科）；皮革（二级学科）以上内容由全国科学技术名词审定委员会审定公布
⑵削里
将浸水软化后的毛皮。里面向上铺在半圆木上，用弓形刀刮去附着在肉面上的脂肪，残肉等，为了不伤害毛根，在刮时可在圆木上先铺一层厚布。削里与下一步的脱脂有密切的关系。若残留脂肪多不利脱脂。用弓型刀刮里面的作用还在于通过挤压，使皮里面的残存脂肪升到皮表面，利于脱脂。
兔皮加工方法和兔皮加工技术
兔皮加工方法和兔皮加工技术1. 背景介绍兔皮作为一种常见的皮毛原料，在时尚产业和皮革制品中有着广泛的应用。
兔皮的加工方法和技术对于产品的质量和效果起到至关重要的作用。
本文将介绍一些常用的兔皮加工方法和技术。
2. 兔皮加工方法2.1 兔皮剥皮剥皮是兔皮加工的第一步。
传统的剥皮方法是用手工将兔皮从兔子身上剥下来，这种方法效率低，且容易损伤皮毛。
现代的剥皮方法是使用专业的兔皮剥皮机，可以实现高效率和高质量的剥皮操作。
剥皮时要注意避免对皮毛的损伤，同时保证剥皮的干净整齐。
2.2 兔皮去毛剥皮后的兔皮含有一定的毛发，需要经过去毛处理。
常见的兔皮去毛方法有化学去毛和物理去毛两种。
化学去毛是使用化学药剂处理兔皮，去除毛发，但需要注意药剂的选择和使用量，避免对兔皮质地和颜色的影响。
物理去毛是通过热水冲击、梳理等方式去除兔皮上的毛发，这种方法对兔皮质量的损伤相对较小。
2.3 兔皮软化兔皮经过剥皮和去毛后，通常会比较硬，需要进行软化处理，以便后续的加工。
兔皮软化的方法有激光软化和物理软化两种。
激光软化是使用激光设备对兔皮进行照射，使其变得柔软。
物理软化是通过浸泡、搓揉等方式使兔皮变软。
在软化过程中，要注意控制软化程度，以免过软影响兔皮的强度和质量。
3. 兔皮加工技术3.1 兔皮染色染色是兔皮加工的重要环节。
兔皮染色技术可以对兔皮进行颜色的改变和美化。
常见的染色方法有浸泡染色、喷涂染色和印染等。
染色时要选择合适的染料和染色剂，控制好染色时间和温度，确保兔皮染色均匀和色彩鲜艳。
3.2 兔皮制品加工兔皮加工的最终目的是将其制成各种皮革制品，如皮衣、皮包、皮鞋等。
在兔皮制品加工过程中，需要进行剪裁、缝制、装饰等工艺。
剪裁要按照设计要求进行，保证制品的尺寸和形状准确。
缝制要使用适当的针线和缝纫机设备，确保牢固和美观。
装饰可以通过刺绣、喷绘等方式，增加产品的艺术感和价值。
3.3 兔皮质量检测兔皮加工完成后，需要进行质量检测，确保产品符合质量标准和要求。
