《建筑给水排水》教学课件(全)

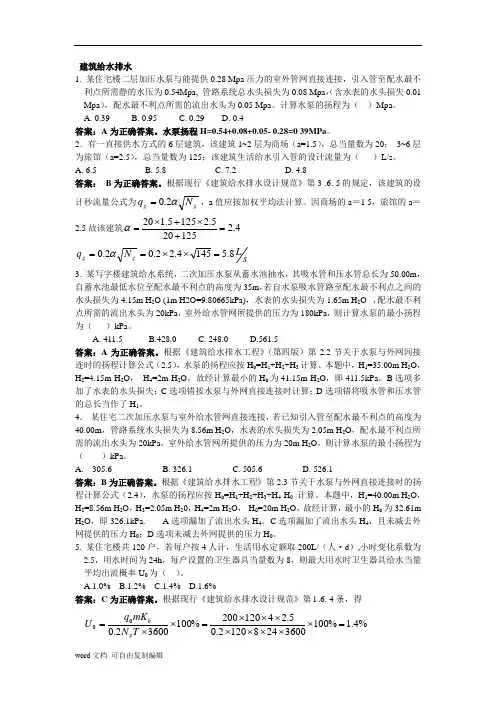

建筑给水排水
word文档 可自由复制编辑 建筑给水排水
1. 某住宅楼二层加压水泵与能提供0.28 Mpa压力的室外管网直接连接，引入管至配水最不利点所需静的水压为0.54Mpa, 管路系统总水头损失为0.08 Mpa，（含水表的水头损失0.01
Mpa），配水最不利点所需的流出水头为0.05 Mpa。计算水泵的扬程为（ ）Mpa。
A. 0.39 B. 0.95 C. 0.29 D. 0.4
答案：A为正确答案。水泵扬程H=0.54+0.08+0.05- 0.28=0 39MPa。
2．有一直接供水方式的6层建筑，该建筑1~2层为商场（a=1.5），总当量数为20； 3~6层为旅馆（a=2.5），总当量数为125；该建筑生活给水引入管的设计流量为（ ）L/s。
A. 6.5 B. 5.8 C. 7.2 D. 4.8
答案： B为正确答案。根据现行《建筑给水排水设计规范》第3 .6. 5的规定，该建筑的设计秒流量公式为ggNq2.0，a值应按加权平均法计算。因商场的a＝1 5，旅馆的a＝2.5故该建筑4.2125205.21255.120
sLNqgg8.51454.22.02.0
3．某写字楼建筑给水系统，二次加压水泵从蓄水池抽水，其吸水管和压水管总长为50.00m，自蓄水池最低水位至配水最不利点的高度为35m，若自水泵吸水管路至配水最不利点之间的水头损失为4.15m H2O (1m H2O=9.80665kPa)，水表的水头损失为1.65m H2O ，配水最不利点所需的流出水头为20kPa，室外给水管网所提供的压力为180kPa，则计算水泵的最小扬程为（ ）kPa。
A. 411.5 B.428.0 C. 248.0 D.561.5
答案：A为正确答案。根据《建筑给水排水工程》（第四版）第2.2节关于水泵与外网间接连时的扬程计算公式（2.5），水泵的扬程应按Hb=H1+H2+H3计算。本题中，H1=35.00m H2O，
经典——《建筑给水排水》教学课件
第二章 建筑内部给水系统 第一章 绪 论 目
第三章 给水压力与设备 第四章 给水系统计算
第五章 消防给水系统 第六章 建筑排水系统 录
第八章 雨水排除系统 第七章 排水系统计算
第九章 热水供应系统 第十章 热水供应系统计算
返回首页
第１章 绪论
n 课程性质和任务
n 课程体系
n 课程的主要内容
n 教材和主要参考书
1.1 课程性质和任务
n 课程性质
建筑给水排水工程是为建筑提供方便，舒适， 卫生，安全的生活与生产环境的应用科学。属于专
业课。
n 课程任务
给水工程的任务：经济合理，安全可靠地供给建筑
内的人们生活用水，生产用水，消防用水，并满足
各用水对象对水量，水质，水压的要求。
排水工程的任务：把建筑内人们生活与生产中产生
的污水，废水以及屋顶的大气降水经济可靠，有组
织，分系统地收集，及时排除和处理，保证环境卫
2.2 给排水课程体系
n 市政给水工程
n 小区给水工程 室外给水工程
给水工程 建筑给水工程 n 室内给水工程
给排水工程 n 室内排水工程 建筑排水工程 n 小区排水工程 排水工程 室外排水工程 n 市政排水工程

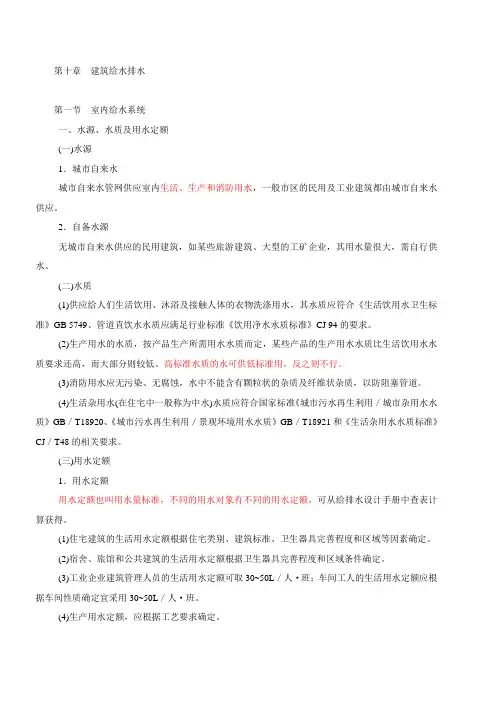

二建考试必备-建筑结构与建筑设备(30)建筑给水排水
第十章 建筑给水排水
第一节 室内给水系统
一、水源、水质及用水定额
(一)水源
1．城市自来水
城市自来水管网供应室内生活、生产和消防用水，一般市区的民用及工业建筑都由城市自来水供应。
2．自备水源
无城市自来水供应的民用建筑，如某些旅游建筑、大型的工矿企业，其用水量很大，需自行供水。
(二)水质
(1)供应给人们生活饮用、沐浴及接触人体的衣物洗涤用水，其水质应符合《生活饮用水卫生标准》GB 5749、管道直饮水水质应满足行业标准《饮用净水水质标准》CJ 94的要求。
(2)生产用水的水质，按产品生产所需用水水质而定，某些产品的生产用水水质比生活饮用水水质要求还高，而大部分则较低。高标准水质的水可供低标准用，反之则不行。
(3)消防用水应无污染、无腐蚀，水中不能含有颗粒状的杂质及纤维状杂质，以防阻塞管道。
(4)生活杂用水(在住宅中一般称为中水)水质应符合国家标准《城市污水再生利用／城市杂用水水质》GB／T18920、《城市污水再生利用／景观环境用水水质》GB／T18921和《生活杂用水水质标准》CJ／T48的相关要求。
(三)用水定额
1．用水定额
用水定额也叫用水量标准，不同的用水对象有不同的用水定额，可从给排水设计手册中查表计算获得。
(1)住宅建筑的生活用水定额根据住宅类别、建筑标准、卫生器具完善程度和区域等因素确定。
(2)宿舍、旅馆和公共建筑的生活用水定额根据卫生器具完善程度和区域条件确定。
(3)工业企业建筑管理人员的生活用水定额可取30~50L／人·班；车间工人的生活用水定额应根据车间性质确定宜采用30~50L／人·班。
(4)生产用水定额，应根据工艺要求确定。
(5)消防用水量，应为其室内、室外消防用水量之和。建筑防火规范规定，耐火等级不低于二级，且建筑体积不超过3000m3的戊类厂房或居住人数不超过500人且建筑物层数不超过两层的居住区，可不设置消防给水。
《建筑给水排水工程》教案 第4章建筑内部排水系统 建筑内部排水系统
《建筑给水排水工程》教案 第4章 建筑内部排水系统
- - １ 第4章 建筑内部排水系统***
4.1 排水系统的分类
4.1.1 排水系统的分类
1 生活排水系统
2 工业废水排水系统
3 屋面排水系统
4.1.2 污废水排水系统的组成
基本要求：顺通排放+气压稳定+合理布线
1 卫生器具和生产设备受水器
2 排水管道：器具排水管+横支管+立管+排除管
3 清通设备：清扫口（横管）+检查口（立管1.0m）+管堵（横支管端头）+检查井
4 提升设备：污、废水提升泵
5 污水局部处理构筑物：化粪池、隔油池、降温池、小型医院污水处理设备
6 通气系统：通气管
4.1.3 污废水排水系统的类型
1 单立管排水系统
2 双立管排水系统
3 三立管排水系统
4.1.4 新型排水系统 《建筑给水排水工程》教案 第4章 建筑内部排水系统
- - ２ 1 压力流排水系统
2 真空排水系统
4.2 卫生器具、管材与附件
4.2.1 卫生器具
A 公共场所设置小便器，应采用延时自闭冲洗阀或自动冲洗装置；
B 公共场所的洗手盆宜采用限流节水装置；
C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯，存水弯的水封深度不得小于50mm；
D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯
1 盥洗用卫生器具
（1） 洗脸盆
（2） 盥洗槽
2 沐浴用卫生器具
（1） 浴盆
（2） 淋浴器
（3） 净身器
3 洗涤用卫生器具
（1） 洗涤盆（池）
（2） 化验盆 《建筑给水排水工程》教案 第4章 建筑内部排水系统

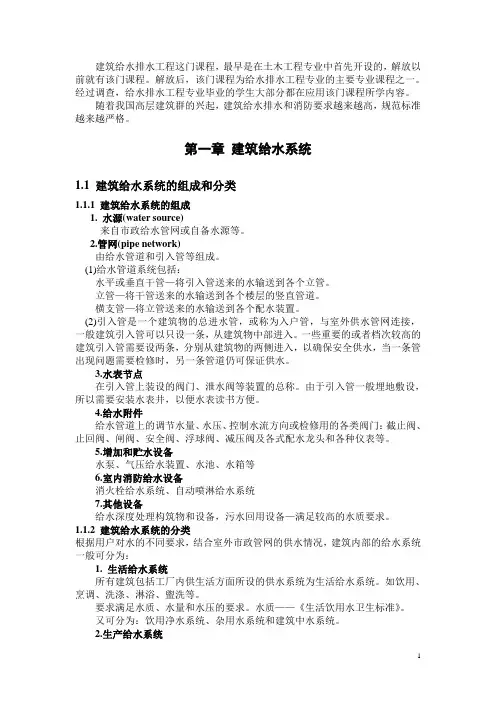

建筑给排水第一章
1 建筑给水排水工程这门课程，最早是在土木工程专业中首先开设的，解放以前就有该门课程。解放后，该门课程为给水排水工程专业的主要专业课程之一。经过调查，给水排水工程专业毕业的学生大部分都在应用该门课程所学内容。随着我国高层建筑群的兴起，建筑给水排水和消防要求越来越高，规范标准越来越严格。第一章建筑给水系统1.1 建筑给水系统的组成和分类
1.1.1 建筑给水系统的组成
1. 水源(water source)
来自市政给水管网或自备水源等。
2.管网(pipe network)
由给水管道和引入管等组成。
(1)给水管道系统包括：
水平或垂直干管—将引入管送来的水输送到各个立管。
立管—将干管送来的水输送到各个楼层的竖直管道。
横支管—将立管送来的水输送到各个配水装置。
(2)引入管是一个建筑物的总进水管，或称为入户管，与室外供水管网连接，一般建筑引入管可以只设一条，从建筑物中部进入。一些重要的或者档次较高的建筑引入管需要设两条，分别从建筑物的两侧进入，以确保安全供水，当一条管出现问题需要检修时，另一条管道仍可保证供水。
3.水表节点
在引入管上装设的阀门、泄水阀等装置的总称。由于引入管一般埋地敷设，所以需要安装水表井，以便水表读书方便。
4.给水附件
给水管道上的调节水量、水压、控制水流方向或检修用的各类阀门：截止阀、止回阀、闸阀、安全阀、浮球阀、减压阀及各式配水龙头和各种仪表等。
5.增加和贮水设备
水泵、气压给水装置、水池、水箱等
6.室内消防给水设备
消火栓给水系统、自动喷淋给水系统
7.其他设备
给水深度处理构筑物和设备，污水回用设备—满足较高的水质要求。
1.1.2 建筑给水系统的分类
根据用户对水的不同要求，结合室外市政管网的供水情况，建筑内部的给水系统一般可分为：
1. 生活给水系统
所有建筑包括工厂内供生活方面所设的供水系统为生活给水系统。如饮用、烹调、洗涤、淋浴、盥洗等。

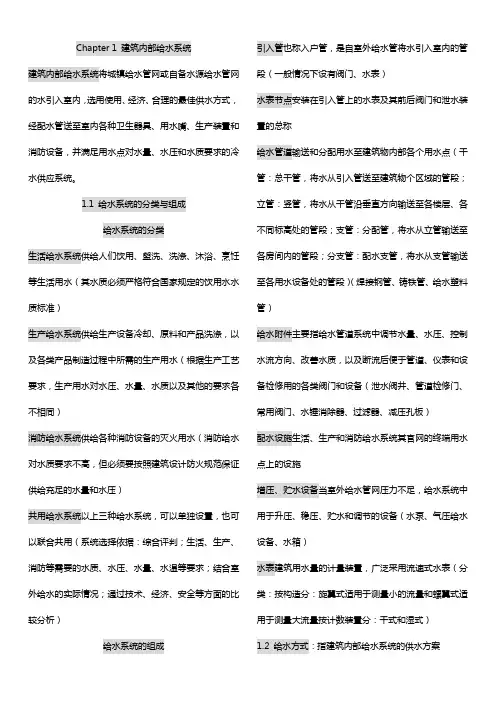

建筑给排水
Chapter 1 建筑内部给水系统
建筑内部给水系统将城镇给水管网或自备水源给水管网的水引入室内，选用使用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统。
1.1 给水系统的分类与组成
给水系统的分类
生活给水系统供给人们饮用、盥洗、洗涤、沐浴、烹饪等生活用水（其水质必须严格符合国家规定的饮用水水质标准）
生产给水系统供给生产设备冷却、原料和产品洗涤，以及各类产品制造过程中所需的生产用水（根据生产工艺要求，生产用水对水压、水量、水质以及其他的要求各不相同）
消防给水系统供给各种消防设备的灭火用水（消防给水对水质要求不高，但必须要按照建筑设计防火规范保证供给充足的水量和水压）
共用给水系统以上三种给水系统，可以单独设置，也可以联合共用（系统选择依据：综合评判；生活、生产、消防等需要的水质、水压、水量、水温等要求；结合室外给水的实际情况；通过技术、经济、安全等方面的比较分析）
给水系统的组成 引入管也称入户管，是自室外给水管将水引入室内的管段（一般情况下设有阀门、水表）
水表节点安装在引入管上的水表及其前后阀门和泄水装置的总称
给水管道输送和分配用水至建筑物内部各个用水点（干管：总干管，将水从引入管送至建筑物个区域的管段；立管：竖管，将水从干管沿垂直方向输送至各楼层、各不同标高处的管段；支管：分配管，将水从立管输送至各房间内的管段；分支管：配水支管，将水从支管输送至各用水设备处的管段）（焊接钢管、铸铁管、给水塑料管）
给水附件主要指给水管道系统中调节水量、水压、控制水流方向、改善水质，以及断流后便于管道、仪表和设备检修用的各类阀门和设备（泄水阀井、管道检修门、常用阀门、水锤消除器、过滤器、减压孔板）
配水设施生活、生产和消防给水系统其官网的终端用水点上的设施
增压、贮水设备当室外给水管网压力不足，给水系统中用于升压、稳压、贮水和调节的设备（水泵、气压给水设备、水箱）
建筑给排水工程
建筑给排水工程
第一章：建筑内部给水系统
1.1基本给水系统：生活给水系统、生产给水系统、消防给水系统。
1.2生活给水系统按水质分：饮用水系统、杂用水系统。
1.3消防灭火设施用水主要包括：消火栓、消防卷管、自动喷水灭火系统。
1.4建筑内部给水系统一般由引入管、给水管道、给水附件、给水设备、配水设施、和计量仪表组成。
截止阀：关闭严密，但水流阻力较大，只适用管径<=50mm的 管道。
闸阀：全开时水流直线通过，水流阻力小，在管道>50mm的管道上采用，水中有杂物落入阀座易产生磨损和漏水。
蝶阀：阀板在90°翻转范围内可起调节、节流和关闭作用。操作扭矩小，启闭方便，结构紧凑，体积小。
旋翼式水表：工作量程窄，体积大，灵敏度高主要适用小口径；
螺翼式：流通能力大，压力损失小，体积小，结构紧凑，适用于主管，大型厂矿。
1.5过载流量Q4：水表在规定误差限内使用的上限流量。
常用流量Q3：水表在规定误差限内允许长期通过的流量，其数值为过载流量的一般。
分界流量Q2：水表误差限内的流量。
最小流量Q1：水表在规定误差限内使用的下限流量，其数值是常用流量的函数。
1.6供水方案的影响因素：技术因素：供水可靠性，水质对城市给水系统的影响，节水节能效果，操作管理，自动化程度；经济因素：基建投资，年经常费用，现值等；社会和环境因素：对建筑立面和城市观瞻的影响，对结构和基础的影响，占地对环境的影响，建设难度和建设周期，抗旱防冻性能，分期建设的灵活性，对使用带来的影响等。
1.7设水泵、水箱的给水方式：优点：水泵能及时向水箱供水，可减少水箱的容积有因有水箱的调节作用，水泵出水量稳定，能保持在高效区运行。普遍适用于多层或高层建筑。
水泵并联分区给水方式：供水可靠、设备布置集中，便于维护、管理，省去水箱占用面积，能量消耗较少。缺点是水泵数量多、延程各不相同。
水泵串连分区给水方式：供水可靠，不占用水箱使用面积，能耗较少，缺点是水泵数量多，设备布置不集中，维护、管理不便。
培训课件 市政给水排水工程
培训课件 市政给水排水工程
给水排水工程建筑给水排水工程与市政给排水工程第一节建筑给水排水工程建筑给水排水工程的内容1-1 给水系统的分类和组成一、建筑内给水系统的分类1. 生活给水系统――供给人们饮用、盥洗、沐浴、烹饪用水。1 ）生活饮用水系统2 ）杂用水系统目前国内通常将饮用水与杂用水系统合为一，统称生活给水系统。特点：(1) 用水量不均匀(2) 水质应达《生活饮用水卫生标准》2-1 建筑内排水系统的分类和组成一、分类1 ．按污废水性质：生活排水系统：生活污水、生活废水工业排水；屋面雨排水2 ．排水体制：合流制――生活污水和废水用一套管系排出。分流制――生活污水和废水分别设置管系排出。二、建筑内排水系统组成1. 卫生器具或生产设备受水器2. 排水管道组成：卫生器具排水管、横支管、立管、总干管、出户管。管材：排水塑料管UPVC ；胶粘剂粘接。柔性接口排水铸铁管，适用：T<0℃场所；连续排水温度>40℃或瞬间排水温度>80℃的排水管道，高度>100m 建筑。3. 通气管道作用：1 ）向排水管内补给空气，水流畅通，减小气压变化幅度，防止水封破坏。2 ）排出臭气和有害气体。3 ）使管内有新鲜空气流动，减少废气对管道的锈蚀。形式：1 ）伸顶通气高出屋面0.3m ，且大于积雪厚。管径：北方比立管大一号南方比立管小一号2 ）专用通气管(管径比最底层立管管径小一级)
当立管设计流量大于临界流量时设置，且每隔二层与立管相同。3 ）结合通气管(不小于所连接的较小一根立管管径) 10 层以上的建筑每隔6～8层设结合通气管，连接排水立管及通气管。4 ）环形通气管横支管连接6个以上的便器，横支管连接4个以上的卫生器具且管道长度大于12m 时设置。5 ）安全通气管横支管连接卫生器具较多且管线较长时设置。6 ）卫生器具通气管卫生标准及控制噪音要求高的排水系统。4. 清通设备检查口：立管上，距地面1.0m ，间距≯10m （塑料排水立管宜每隔6层），机械清通15m 。底层、最高层应设置。最冷月平均气温低于－13℃的地区，在最高层离室内棚顶0.5m 处设置。清扫口：横管，隔一定间距清通用。1 ）连接2个及2个以上大便器或3个及3个以上卫生器具的铸铁排水横管上宜设置。2 ）塑料排水管，连接4个及4个以上大便器的污水横管上宜设置。3 ）水流转角大于45 度的排水横管上，应设置。4 ）生活污废水横管的直线管段上清扫口的最大距离：5. 抽升设备6. 污水局部处理构筑物。三、排水管道组合类型1. 单立管排水系统――多层建筑。2. 双立管排水系统――多层和高层建筑。3. 三立管排水系统――多层高层建筑。2－2 排水管道的布置与敷设一、排水管道的布置1 ．排水立管应设在靠近最脏、杂质最多的排水点处，污水管道的布置应尽量减少不必要的转角及曲折，尽量作直线连接。2 ．生活污水立管不得穿越卧室、病房等对卫生、安静要求较高的房间，并不宜靠近与卧室相邻的内墙。3 ．明装的排水管道应尽量沿墙、梁、柱作平行设置，以保持美观。4 ．管道的安装位置应有足够的空间以利于拆换管件和进行清通和维护。5．排水出户管一般按坡度要求埋设于地下，并宜以最短地距离通至室外。6 ．排水管道不得布置在食堂、饮食业的主副食操作烹调的上方。7 ．排水管道不得穿过沉降缝、伸缩缝、烟道和风道。8 ．排水管道不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备的上面。9 ．当排出管与给水引入管布置在同一处进出建筑物时，排出管与给水引入管的水平距离不得小于1.0m 。二、排水管道的敷设与安装管道的敷设安装要求：1 ．在标准较高的建筑内所有的排水管道均暗装。2 ．管道的连接方式应满足下列要求：①卫生器具排水管与排水横支管连接时，可采用90° 斜三通。②排水管道的横管与横管、横管与立管的连接，宜采用45° 三通、45° 四通、90° 斜三通、90° 斜四通。③排水立管与排出管端部的连接，宜采用两个45° 弯头或弯曲半径不小于4倍管径的90° 弯头。④排水管应避免轴线偏置，当受条件限制时，宜采用乙字弯管或两个45° 弯头连接。⑤排水管与室外排水管道连接，排出管管顶标高不得低于室外排水管管顶标高。其连接处的水流转角不得小于90° ，当有大于0.3m 的跌落差时，可不受角度限制。5 ．排水管穿过承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不小于0.15m 。6 ．排水管穿过地下室外墙或地下构筑物的墙壁处，应采取防水措施。7 ．排水管外表面可能结露，应根据建筑物性质和使用要求，采取防结露措施。附图8 引入管平面布置图20
给排水课件2—建筑给水工程
给排水课件2—建筑给水工程
1. 引言
建筑给水工程是指为建筑物提供生活、生产及其他用水需求的工程系统。它包括建筑物内部的给水管网系统以及从供水源到建筑物的供水管道系统。在建筑给水工程中，排水系统也起着至关重要的作用。本课件将重点介绍建筑给水工程的设计与施工。
2. 建筑给水工程设计
2.1 供水源选择
在设计建筑给水工程时，首先需确定供水源的选择。常见的供水源包括自来水、井水以及水井。根据当地水质情况、供水稳定性以及建筑物用水需求等因素，选择最合适的供水源对于建筑给水系统的正常运行至关重要。 2.2 给水管网设计
给水管网是指连接供水源与建筑物内部用水点的管道网络。在设计给水管网时，需考虑建筑物的结构特点、用水需求、用水点的位置等因素。合理的给水管网设计能够有效地保证建筑物各个用水点的水压稳定性和水质卫生。
2.3 给水泵站设计
在某些情况下，由于供水源的高度或其他原因，需要设计给水泵站来提供足够的水压。给水泵站的设计包括泵的类型选择、泵站的布置以及自动控制系统的设计等。良好的给水泵站设计能够确保建筑物内部各个用水点的正常供水。 3. 建筑给水工程施工
3.1 施工准备工作
在进行建筑给水工程施工前，需进行一系列的施工准备工作。包括施工方案的制定、施工图纸的审核、施工队伍的组织等。施工准备工作的充分做好，对于保证建筑给水工程的质量和进度具有重要意义。
3.2 管道铺设
在建筑给水工程的施工中，管道铺设是一个关键环节。管道铺设包括给水管网的铺设和供水管道系统的铺设。在进行管道铺设时，需考虑管道的材料选择、铺设方式以及施工质量控制等因素。
3.3 配件安装
在给水管道系统的施工过程中，还需要进行配件的安装工作。常见的配件包括水表、阀门、消防设备等。配件的安装质量直接影响着建筑给水工程的运行效果和安全性。 3.4 系统调试
在建筑给水系统的施工完工后，还需要进行系统调试工作。系统调试包括给水管网的压力测试、水质检测以及设备运行状态的调试等。通过系统调试，能够及时发现和解决问题，确保建筑给水系统正常运行。
建筑给水排水工程设计详解(doc22)共14页
第 1 页 建筑给水排水工程
设计说明书
一、工程概况
本工程为具有餐饮、住宿、办公会议功能的综合楼。
二、建筑设计资料
建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。地下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房，贮水池与水泵房也设于地下层中。1层为大厅及餐厅,餐厅每日就餐人数200人。2～8层为客房, 客房共有床位172张,每间客房均带有卫生间。9层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。
根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供应系统,要求全天供应热水。该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷水系统,每个消火栓内设按钮,消防时直接启动消防泵。生活水泵要求自动启动。管道要求全部暗敷设。
三、城市给水排水资料
1、给水水源
本建筑以城市给水管网为水源,大楼西面有一条DN400的市政给水干管,接管点比该处地面低0.5m,常年资用水头为200 Kpa,城市管网不允许直接抽水。
2、排水条件
本地区建有生活污水处理厂,城市排水污(废)水、雨水分流制排水系统。本建筑东 侧有DN600的市政排水管道（管底标高：－1.50m）和雨水管（管底标高：－2.00m）。
3、热源情况
本地区无城市热力管网,该大楼自设集中供热机组间。
4、卫生设备情况
除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15%计,另有5m3/h的空调冷却用水量
二、设计过程说明
1、给水工程
根据设计资料，已知室外给水管网常年可保证的工作水压，仅为200kpa，故室内给水拟采用上、下分区供水方式。即1~3层及地下室由室外给水管网直接供水，地下层和一层直接接入室给水管，2~3层采用上行下给方式。4~9层为设水泵、水箱联合供水方式，管网上行下给。因为市政管网不允许直接抽水，故在建筑物地下室内设生活——消防合用水池。屋顶水箱设水位继电器自动合闭水泵。
