四辊卷板机的数控实现
第１９卷第２期 ２００５．６ 沈阳化工学院学报 ＪＯＵＲＮＡＬ ＯＦ ＳＨＥＮＹＡＮＧ ＩＮＳＴＩＴＵＴＥ ＯＦ ＣＨＥＭＩＣＡＬ ＴＥＣＨＮＯＬＯＧＹ Ｖ０１．１９ Ｎｏ．２ Ｊｕｎ．２００５
文章编号：１００４—４６３９（２００５）０２—０１１０—０３
四辊卷板机的数控实现
杨树平，马悦山
（长钢集团机械设备研究设计院开发部，山西长治０４６０１１）
摘要： 阐述四辊卷板机的数控系统实现方法，对四辊卷板机的工作原理进行详细介绍，在此基 础上研究四辊卷板机控制系统的硬件设计与软件实现，应用ＰＬＣ技术对四辊卷板机实现数控． 关键词：四辊卷板机；触摸屏；反馈；ＰＬＣ 中图分类号：ＴＰ２９ 文献标识码：Ａ
随着计算机技术的迅猛发展．机床控制技术
也日新月异．在电气控制领域，自动化水平也更
加先进，逐渐实现由手动控制转向数控的趋势．
四辊卷板机在欧洲实现了数控，但是，国内四辊
卷板机在数控方面却是空白．针对上述，本文研
究四辊卷板机控制系统的硬件设计与软件实现．
１机器工作原理 （如图１中虚线）．升降前、下、后辊的动力由液压
装置系统提供．上辊的旋转动力由直流电机提
供，直流电机通过直流调速器控制转速，控制上
辊旋转速度．在电气控制中各个辊子的当前位置
通过辊子上的编码器反馈．机器工作时下辊挤紧
上辊，支撑辊挤紧下辊，各辊子压力通过压力继
电器反馈．触摸屏读取ＰＬＣ的采集信号监视辊
子位置和状态．
后辊 １： 湔、２控制系统硬件 后辊，支撑辊和其他辅助结构，如图所示． ％几
图１ 四辊卷板机工作原理图
在卷制钢板过程中，首先通过提升下辊来压
紧钢板，然后通过升降前、后辊子的高度卷制不
同半径的钢板．前、下、后辊沿着各自轨道运行 系统动力线路采用三相３８０ Ｖ、５０ Ｈｚ交流 电源供电，控制电路通过变压器将３８０ Ｖ转换为
２２０ Ｖ、１１０ Ｖ供电．控制部件和显示器集中安装
在操作台上．直流调速器采用英国欧陆公司５９０
系列直流数字调速器．控制系统ＰＬＣ（可编程控
制器）采用ＯＭＲＯＮ Ｃ２００ＨＸ ＰＬＣ．显示屏采用
ＭＩＴＳＵＢＩＳＨＩ Ａｌ９７０ Ｇ１０Ｔ触摸屏人机界面．显示
屏通过ＲＳ２３２标准通讯接口与Ｃ２００ＨＸ ＣＰＵ相
连接，触摸屏与ＰＬＣ通过ＲＳ２３２接口直接读取
数值，无须编程．显示屏的主要功能是显示机器
的运行情况、以及配合操作面板上的功能按钮对
机器进行操作．
３数控的实现
系统流程如图２所示
收稿日期：２００４—０７—１３ 作者简介：杨树平（１９６０一），男，山西长治人，工程师，大专，
主要从事电气自动化的研究 维普资讯 http://www.cqvip.com 第２期 杨树平，等：四辊卷板机的数控实现
图２系统流程
３．１辊子位置检测
为了准确地表达前、下、后辊位置，采用绝对
式编码器采集数据，监视前、下、后辊的位置．监
视上辊通过增量式编码器，编码器记录上辊外圆
周走过的距离，即钢板走过的长度．ＰＬＣ通过这
些编码器采集的数值来确定各个辊当前的位置．
支撑辊上升到位是通过液压系统设定的压力来
确定的．当达到设定的压力时，向ＰＬＣ发送信
息，表示达到目标位．支撑辊下降到位通过限位
开关来表示，当达到下限位时，限位开关向ＰＬＣ
发送信息，表示达到下限位．
３．２触摸屏和终端操作
机器上各个辊的位置都是通过触摸屏来向
操作者显示的（如图３所示）．
图３操作台和触摸屏
在屏幕上数值框显示各个辊子当前位置的
数值，表示辊子的具体位置．在触摸屏上能对控
制程序进行编辑、调用和自动生成控制程序的操
作．触摸屏除了监视当前各个辊子的位置，还有
输人数据和生成程序的功能．ＰＬＣ通过触摸屏 上输人的数据进行计算处理，生成程序，即卷板
的全过程程序，然后显示在触摸屏上．例如图３
中触摸屏的步骤１表示：将前辊（Ａ辊）升到绝对
数值为１２的位置．在操作台上启动程序，机器将
按照显示的步骤完成卷板过程．
３，３控制回路设计
３．３．１前、下、后辊反馈控制系统
ＰＬＣ对前、下、后辊的反馈控制系统示意图
如图４所示．
图４ ＰＬＣ对前、下、后辊的反馈控制系统
ＰＬＣ根据程序要求，将给定信号【， 与反馈
信号【，Ｐ比较，得出输人控制信号ＡＵ，将ＡＵ
进行Ｄ／Ａ（数字量 拟量）转换，然后将转换后
的模拟量数据输人到液压系统，液压系统根据接
收的数据控制卷板机动作．卷板机通过编码器采
集数据，数据采集采用定时方式，时间间隔为
ＰＬＣ的扫描周期．数据经过计算机比较运算，得
出【，口，将【，ｐ与给定信号【， 比较，当ＡＵ达到
系统要求（△【，一０）时，表明辊子达到目标值，停
止此步程序，然后继续执行下一步程序．
３．３．２上辊的串级控制回路
上辊通过直流电机牵引，直流电机通过直流
调速器控制，ＰＬＣ控制直流调速器可达到控制
上辊的目的．上辊的串级控制回路如图５所示．
图５上辊的串级控制回路
３，３．２．１速度环
直流调速器具有对系统的ＰＩＤ调节的功
能，在此使用的是ＰＩ（比例一积分）调节器．速度
反馈信号由直流测速发电机提供．
其输入与输出的关系为：
（￡）＝ＫｐＰ（￡）＋ （ ）ｄ￡［１］
维普资讯 http://www.cqvip.com １１２ 沈阳化工学院学报 ２００５年
其中 （ｔ）为输出信号，ｅ（ｔ）为输入信号，Ｋ。为
比例系数，丁ｉ为积分时间常数．Ｋ。，丁＿是直流调
速器中的设置值，可以在计算机内部调整设置．
３．３．２．２位置环
安装在上辊的编码器直接反映出上辊的位
置，将上辊位置的反馈信号Ｕ 同输入信号Ｕ。
比较，得出速度环的系统给定信号Ｒ（Ｓ）．
３．４软件设计
３．４．１程序设计
根据图２和图６设计软件．编码器将当前位
置的数值传送给ＰＬＣ，触摸屏从ＰＬＣ将该数值
读出并且显示在屏幕上．启动程序时，ＰＬＣ根据 目标值控制液压机构和直流电机，控制辊子动
作，达到目标值；然后ＰＬＣ读取下一条命令，实
现自动运行目的． 设计应用程序画面，包括生成程序的画面．即根
据钢板实际情况，输入钢板半径、板宽、板长、屈
服极限、修正系数和实际要求的形状参数，即可
生成卷板过程的程序．同时还包括程序调用，．程
序存储，程序编辑画面．这些画面将在触摸屏上
显示出来，供操作人员使用．
程序设计软件使用ＰＬＣ编程软件ＣＸ—Ｐｒｏ—
ｇｒａｍｒｎｅｒ梯形图语言编程；触摸屏图形设计使用
三菱ＧＴ Ｄｅｓｉｇｎｅｒ软件设计图形．
４结束语
在实际应用中，该自动控制系统能够正常稳
定运行，准确监视辊子位置，达到程序设计的要
求，机器完全按照设计者思路运行．但是在实际
应用考虑到钢板的屈服极限不同，卷制的钢板回
弹也有所不同，因此，在设计时加入修正系数，在
提升前辊或者后辊时将该辊位置数值乘以修正
系数，增加提升的高度，使钢板在回弹后的弧度 与要求一致．
该四辊数控卷板机是国内第一台数控四辊
卷板机，开创了国内四辊卷板机数控技术的先
河，为四辊卷板机的数控发展奠定了基础．该卷
板机为河北宣化万丰机械有限公司订制．
图６程序设计流程
３．４．２画面设计 参考文献：
根据辊子的运行情况，监视辊子的当前位 ［１１吴麟．自动控制原理（上册）［Ｍ］．北京：清华大学出 置，设计监视画面．如图３所示．根据卷板的要求 版社，１９９０．１４６—１４９．
ＡｃｔｕａＩｉｚａｔｉｏｎ ｏｆ ＮｕｍｅｒｉｃａＩ ＣｏｎｔｒｏＩ ｆｏｒ Ｆｏｕｒ—ｒｏｌｌｅｒ Ｂｅｎｄ ＲＯＩｌ
ＹＡＮＧ Ｓｈｕ—ｐｉｎｇ，ＭＡ Ｙｕｅ—ｓｈａｎ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｅｘｐｌｏｉｔａｔｉｏｎ ｉｎ Ｍｅｃｈａｎｉｃａｌ Ｅｑｕｉｐｍｅｎｔ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｓｔｕｄｙ＆Ｄｅｓｉｇｎ，
Ｃｈａｎｇｚｈｉ Ｉｒｏｎ＆Ｓｔｅｅｌ Ｇｒｏｕｐ，Ｃｈａｎｇｚｈｉ ０４６０１ １，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ａｒｔｉｃｌｅ ｅｘｐｌａｉｎｓ ｔｈｅ ｗａｙ ｏｆ ａｃｔｕａｌｉｚｉｎｇ ｎｕｍｅｒｉｃａｌ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｆ ｆｏｕｒ—ｒｏｌｌｅｒ ｂｅｎｄ ｒｏｌｌｓ，
ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｅｌｅｍｅｎｔｓ ｏｆ ｔｈｅ ｆｏｕｒ－ｒｏｌｌｅｒ ｂｅｎｄ ｒｏｌｌｓ ｉｎ ｄｅｔａｉｌｅｄ，ａｎｄ ｓｔｕｄｉｅｓ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｈａｒｄｗａｒｅ ａｎｄ
ａｃｔｕａｌｉｚａｔｉｏｎ ｏｆ ｓｏｆｔｗａｒｅ ｏｆ ｔｈｅ ｆｏｕｒ—ｒｏｌｌｅｒ ｂｅｎｄ ｒｏｌｌｓ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｎ ｔｈｅ ｂａｓｅ ｏｆ ｔｈｉｓ．Ｔｈｅ ｎｕｍｅｒｉｃａｌ
ｃｏｎｔｒｏｌ ｏｆ ｔｈｅ ｆｏｕｒ－ｒｏｌｌｅｒ ｂｅｎｄ ｒｏｌｌｓ ｗａｓ ａｃｔｕａｌｉｚｅｄ ｂｙ ｕｓｉｎｇ ＰＬＣ．
Ｋｅｙ ｗｏｒｄｓ： ｆｏｕｒ－ｒｏｌｌｅｒ ｂｅｎｄ ｒｏｌｌｓ；ｔｏｕｃｈ ｓｃｒｅｅｎ； ｆｅｅｄｂａｃｋ；
ＰＬＣ 维普资讯 http://www.cqvip.com
江苏中威W11S3030卷板机
技术方案
江苏中威重工机械有限公司 1

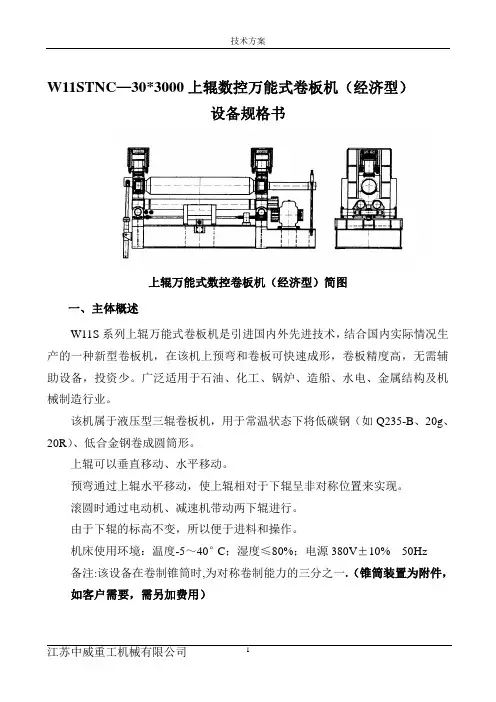

W11STNC—30*3000上辊数控万能式卷板机（经济型）
设备规格书
上辊万能式数控卷板机（经济型）简图
一、主体概述
W11S系列上辊万能式卷板机是引进国内外先进技术，结合国内实际情况生产的一种新型卷板机，在该机上预弯和卷板可快速成形，卷板精度高，无需辅助设备，投资少。广泛适用于石油、化工、锅炉、造船、水电、金属结构及机械制造行业。
该机属于液压型三辊卷板机，用于常温状态下将低碳钢（如Q235-B、20g、20R）、低合金钢卷成圆筒形。
上辊可以垂直移动、水平移动。
预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。
滚圆时通过电动机、减速机带动两下辊进行。
由于下辊的标高不变，所以便于进料和操作。
机床使用环境：温度-5～40°C；湿度≤80%；电源380V±10% 50Hz
备注:该设备在卷制锥筒时,为对称卷制能力的三分之一.（锥筒装置为附件，如客户需要，需另加费用）
技术方案
江苏中威重工机械有限公司 2
二、主要技术参数
序号 规格型式号 W11STNC-30*3000 备 注
1 型式 上辊数控(经济型)
2 上辊加压力 270 Tons
3 最大板幅 3000 ㎜
4 辊子工作面长度 3100 ㎜
5 最大卷制板厚
（σs≤245Mpa）
端曲 T25×β3000×Φmin 1600mm
中央 T30×β3000×Φmin1600mm
6 上辊直径 φ 450㎜
7 下辊直径 φ 250㎜
8 下辊中心距 400 ㎜
9 卷板速度 约 3.5 m/min
10 加压速度 约 120 ㎜/min
11 主电机 30 KW
12 液压电机 11 KW
13 移动电机 5.5 KW 技术方案
江苏中威重工机械有限公司 3
三、产品主要结构概述
设备主体结构是由上辊装置、下辊及水平移动装置、托辊装置、主传动装置、翻倒装置、左右侧机架、底盘和平衡装置等组成。
CVC四辊冷轧机板形控制策略探讨
＿霍昌置冒 兰 ！！呈 ！！！ ！！ ！ 垫垫皇鱼
ＣＶＣ四辊冷轧机板形控制策略探讨
侯贵春
（中色科技股份有限公司，河南 洛阳４７１０３９）
摘 要：四辊宽带冷轧机在轧制过程中板材的轧制质量，即影响板材形状的因素众多，且多为非线性影响因素，因此，很难针
对具体的ＣＶＣ四辊冷轧机板形轧制过程建立精确的教学分析模型：目前在线使用的ＰＩＤ控制算法难以满足板带轧制机的板形控
制的精度要求。在控制环节中，加入模型预测控制理论（ＭＰＣ），设计预测控制器，采用滚动优化和反馈校正的控制策略，建立一个具
有自适应学＊－７功能的板形控制功能模块
关键词：ＣＶＣ四辊冷轧机：板形控制策略；模型预测控制 中图分类号：ＴＧ３３３ 文献标识码：Ａ 文章编号：１００３—５１６８（２０１３）１７—００７０—０２
随着我国社会经济的快速发展，各行各业对于有色金属
制品的需求量也是与日俱增。这其中尤其以板件铝板带的消耗
量为巨，用户对高质量、高附加值、高技术难度的热轧板带产品
的需求量显著增加，对铝产品质量、品种、性能方面的要求也越
来越高；对冷轧铝材来说，其性能、质量及精度要求主要包括厚
度精度、板形精度、成形性能及表面质量等，而在实际的工业生
产应用中，对于板带类铝材的几何形状往往有极为严格的要
求，因此，在板带类铝材的生产过程中，对于板带类铝材的板形
的控制已经成为冷轧铝板带生产的关键技术之一。板形理论从
２Ｏ世纪６Ｏ年代发展至今，经历了四辊轧机轧辊变形分析、三维
板材轧制分析、辊系三维有限元分析等阶段，在板形控制技术
方面，经历了基于负荷分配的板形控制、各种板形控制轧机
（ＨＣ、ＣＶＣ、ＰＣ等）、板形和板厚解耦控制、板形和板凸度以及断
面轮廓综合控制等阶段。这些理论和技术的应用和普及对于提
高板形控制精度起到了极大的促进作用。在分析带状板材的板
形控制质量时，从板形控制的状态方程人手的控制方案，很难
进行系统辨识、响应速度控制分析以及建模时间控制分析，常
埃斯顿嵌入式数控系统在三辊卷板机上的解决方案
文章编号：１６７２—０１２１（２０１２）０４－００５１—０３
埃斯顿嵌入式数控系统在三辊卷板机上的解决方案
方四喜 （南京埃斯顿自动化股份有限公司，江苏南京２１１１０６）
摘要：详细阐述了埃斯顿嵌入式数控系统在三辊卷板机上的应用技术。该控制系统基于ＤＳＰ技术构建， 配置多种硬件端口，内置人机交互子系统和实时控制子系统，可实现高精度运动控制。具体应用包括自动控
制预弯长度、自动预弯、自动卷圆、自动保存和调用加工程序，等。
关键词：机械制造自动化；数控系统；三辊卷板机；嵌入式；ＲＢＣ６００ 中图分类号：ＴＧ３１５．７ 文献标识码：Ｂ
１ 引言 卷板机（Ｐｌａｔｅ Ｒｏｌｌｉｎｇ Ｍａｃｈｉｎｅ）是对板料进行 连续弯曲的塑形成形机床，能够卷制Ｏ型、Ｕ型、多
段Ｒ、锥形等不同形状的板材产品，广泛应用于机 械、飞机、汽车、电器、船舶、容器、仪表、包装、不锈钢
制品及装璜等行业，是锻压机械中的一个重要分支。 传统的三辊卷板机控制系统采用ＰＬＣ系统构 建，存在一些不足，如：①ＰＬｃ系统的扫描周期较长，
通常为１０ｍｓ左右，难以实现快速实时控制；②ＰＬＣ
开发的模拟量运算功能块少，编程较为复杂，价格也 比较昂贵；③ＰＬｃ控制系统的成本较高；④与嵌入式
系统相比，体积较大，功耗较高。 基于上述原因，埃斯顿公司为卷板机量身打造
出ＲＢＣ６００型嵌入式专用数控系统，具备易操作、精 度高、功能强的特点，同时外观大气，人机界面友好， 并可针对不同客户定制差异化的个性系统。
２ ｍ艺流程设计 三辊卷板机以上辊万能式为常见。为阐述方便， 下文以上辊万能式为例进行三辊卷板机嵌入式数控
系统的阐述。 卷板机能够对板料进行连续弯曲成形，由对正、
预弯、卷圆、矫圆等过程组成。上辊万能式卷板机的 下辊为固定间距，上辊为万能式，可实现升降及前后
移动，上辊升降由液压缸驱动，前后位移由电机驱 动，下辊由主电机经减速器后驱动。另外，上辊翻倒
卷板机
卷板机的工作原理
卷板机上辊在两下辊中央对称位置通过液压缸内的液压
油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。
卷板机的种类
卷板机由于使用的领域不同，种类也就不同。从辊数上分三辊卷板机和四辊卷板机。三辊又分对称式三辊卷板机，水平下调式三棍卷板机，弧线下调式卷板机，上辊万能式三辊卷板机，液压数控卷板机。从传动上分机械式和液压式。 从卷板机的发展上说，上辊万能式最落后，水平下调式略先进，弧线下调式最高级。
三辊卷板机
三辊卷板机有机械式和液压式：/机械式三辊卷板机分为对称和非对称。 机械式三辊对称式卷板机 ：机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。
机械三辊非对称式卷板机
机械三辊非对称式卷板机主要特点：该机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能。结构紧凑，操作维修方便。
液压式三辊卷板机
液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；/下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节。上辊呈鼓形状，提高制品的直线度，适用于超长规格各种截面形状罐。 为上调式对称式三辊卷板机，可将金属板材卷成圆形、弧形和一定范围内的锥形工件，本机种两下辊为主动辊，上辊为从动辊。它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。 适合用于金属板材的弯曲变形，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，本机型两个下辊为主动辊可水平移动，上辊为从动辊可上下移动，移动方式有机械式和液压式，传动轴均采用万向连轴器连接。

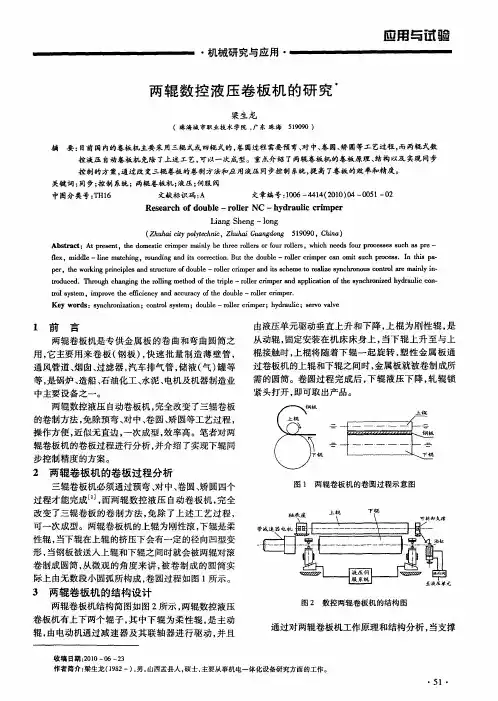

两辊数控液压卷板机的研究
