44 dtex34 f尼龙66全拉伸丝生产工艺
生产技术
Ｔｅｃｈ礴幼幼赎燕瀚一塑续如妇佃ｃｔｕｒｅ
４４ ｄｔｅｘ／３４ ｆ尼龙“全拉伸丝生产工艺
侯建国
（大连华纶化纤工程有限公司，大连１１６０２３）
｛一蒸｝Ｐ ｝ｆＬ ｝，ｆ ６ｈ ４ ｄｔｅｘ｝３４ ｆ ）＇，Ａ， ６赞一Ｉ）， ４ｔｌ｝－ Ｉｔ ５ ｘ １０１，
翼磊氛羹
中图分类号｛生Ｑ３４２．１李
文献标识码一Ｂ
寒章编号们０娜舜０５４（２００５）卯－０ｐ３９－０２
月ｑ胃
４４ ｄｔｅｘｌ３４ ｆ尼龙６６ （ＰＡ６６）ＦＤＹ具有高强度、
耐疲劳性，主要用于针刺打印机色带。该纤维目前
全部依赖进口。本公司经过多年的工程设计、试验
及与湖州色带厂的共同合作，成功开发出该产品。
１生产工艺条件
１．１ ＰＡ６６长丝生产流程
ＰＡ“切片＊料仓＊中间料仓。干燥装置。
ＰＡ“进口螺杆挤压机＊可拆卸纺丝箱体、内环吹
风冷却＊喷嘴上油、拉伸卷绕成型。
１．２原料
美国杜邦高豁切片，特性豁度：２．７３士０．０１
ｄＵｇ，含水率３ ｘ １０－３，熔点２５０ ０Ｃ。
１．３产品主要质量指标【见表１）
表１ ４４ ｄｔｅｘ／３４ ｆ ＰＡ６６ ＦＤＹ质里指标
１．４设备
干燥设备：
纺丝设备：
冷却设备：
卷绕设备：
国产ＢＭ式连续干燥装置；
大连华纶生产可分解式纺丝设备；
进口内环吹冷却设备；
进口高速拉伸卷绕设备。
项目
指标
线密度ＣＶ／％
０．５４
断裂强度／／ｃＮ － ｄｔｅｘ ＇
６．１２
断裂强度ＣＶ／％
８．７８
断裂伸长率／％
・３７
沸水收缩率／％
３２
农稿日期：２００５－０２－０６
作者介简：侯建国（１９７２－
艺及工程设备的开发工作．〕
男，工程师，工学学士，从事化纤工
２生产工艺设定
２．１切片的选择
由于该品种应用于打印机色带，对产品质量
要求高，尤其是对强度要求要达到５．５ ｃＮ／ｄｔｅｘ以
上，故选用进口高豁度原料。
２．２干燥工艺
由于ＰＡ６６切片易于氧化，在干燥塔上方设２
个料仓，料仓中通入含氧＜５ｘ １０一的高纯氮气保
护。在干燥过程中，干燥器入口氮气温度设定为
９０１００ ０Ｃ，停留时间为１８ｈ。控制干燥塔出口氮
气温度在１５４５℃之间。温度过高易使切片氧化降
解，过低无法保证干燥效果。最终干燥后切片含水
要－５、１０－０，这样才能保证纺丝过程中不产生断
头、飘丝。
２．３纺丝工艺
２．３．１纺丝箱体设计
由于ＰＡ“分子结构中酞胺基存在的特殊性，
极易热分解和产生凝胶，形成结焦。当遇到突发事
件突然停车时，会使熔体管路堵塞，因此纺丝箱体
合成纤维ＳＦＣ ２００５ ＮＯ．７ ３９
万方数据
生产技术
Ｔｅｃｈｎｉｑｕｅｓ一 ｏｆ Ｍａｎｕｆａｃｔｕｒｅ
要可分解、拆卸。分解后部件在锻烧炉４５０℃条件下锻烧６ｈ，然后自然冷却。 在箱体的组件体设计中，在每个纺丝组件之间都增加导热隔板，隔板中纵向钻有很多通孔，使联苯蒸汽能够以对流的方式在组件体和导热隔板间自由流动（见图１）。这极大地提高了热媒—联苯蒸汽对组件体的加热效率，既有效地保证了纺丝组件内部的熔体温度，又保证了喷丝板板面温度的均一性。这一点对ＰＡ６６纺丝尤为重要。纺丝箱体向喷丝组件传导的热量按文献［［１］所列方程计算。 图１组件体局部大样图２．３．２纺丝温度 生产中纺丝温度的控制是纺丝的关键。随着纺丝温度的提高，熔体的均匀性和流动性相应增加，可纺性提高。尤其对于豁度高的原料，宜采用高温、高压纺丝，但温度不可过高，否则会产生降解［１２１。实际生产中温度设定在２８５２９０℃，组件压力为１３．７ ＭＰａ，机头压力控制为Ｉ１ ＭＰａｏ２．４冷却吹风与上油工艺 由于ＰＡ“本身不易冷却且品种为多孔细纤度，传统的侧吹风无法保证丝束冷却及均匀性。实验发现：风速加大则丝束出现断头，风速减小则距
离风窗外侧丝无法冷却。为此采用国际先进的内环
吹冷却装置：每束丝对应一根烧结金属陶瓷圆柱
棒，该棒直径小４５ ｍｍ、长度３００ ｍｍ，位于喷丝
板中心，风中心向四周吹出。这样即满足了丝束的
冷却，同时一束丝中每根丝冷却均匀。生产中设定
风温１９ ０Ｃ，风速０．３５ ｍ／ｓ，风湿８５％．
上油装置中喷油嘴、导丝钩采用尼龙专用瓷
件，以减小摩擦力，保证上油均匀性，上油率控制
在０．４％。
２．５拉伸卷绕工艺设定
生产采用高速纺丝、冷拉伸。ＧＲ，辊为常温，
速度为５２２０ ｍ／ｍｉｎ； ＧＲＺ辊温为定型温度，温度低
染色不匀，温度高会造成断头，实际设定为８９℃，
速度为５２５０ ｍ／ｍｉｎ；卷绕速度为５２００ ｍ／ｍｉｎａ
３结论
１．纺制ＰＡ６６ ＦＤＹ时干燥条件尤其重要，氮气
含氧量应＜５ Ｘ １０－６，干燥后切片含水要－５Ｘ
１０－４０
２．纺丝箱体必须要可分解、拆卸，否则一旦堵
塞，会造成纺丝设备报废。
３．内环吹冷却是生产ＰＡ６６多孔细纤度产品的
关键，可以保证其冷却及均一性。
参考文献
１１］上海化工学院．化学工程（上册）．北京：化学工业出版社，１９８０．
Ｔｈｅ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ ＰＡ６６ ４４ ｄｔｅｘ／３４ ｆ Ｆｕｌｌｙ Ｄｒａｗｎ Ｙａｍ
ＨＯＵ Ｊｉａｎ－Ｇｕｏ
（Ｄａｌｉａｎ Ｈｕａｌｕｎ Ｃｈｅｍｉｃａｌ Ｆｉｂｅｒｓ Ｅｎｇｉｎｅｅｒｉｎｇ ＣＯ．Ｌｔｄ， Ｄａｌｉａｎ １１６０２３）
Ａｂｓｔｒａｃｔ： Ｔｈｅ ｐｒｏｃｅｓｓ ｆｏｒ ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ｏｆ ＰＡ６６ ＦＤＹ ｗａｓ ｉｎｔｒｏｄｕｃｅｄ． Ｔｈｅ ｃｈｉｐ ｄｒｙｉｎｇ， ｓｐｉｎｎｉｎｇ， ｃｏｏｌ－
ｉｎｇ ｗｅｒｅ ｄｉｓｃｕｓｓｅｄ ｉｎ ｄｅｔａｉｌ．
Ｋｅｙ ｗｏｒｄ： ＰＡ６６， ＦＤＹ， ｐｒｏｃｅｓｓ ｃｏｎｄｉｔｉｏｎ
｛’濒赫一今
入一寺一一刊卜“叫卜一州卜．产
钟纺出售ＰＬＡ生产特许权
纤维生产商钟纺公司将其玉米基ＰＬＡ纤维的生产特许权出售给东丽公司。这种由玉米淀粉发酵制成的纤维，其推
广的品牌名为Ｌａｃｔｒｏｎ。在２００４财政年度Ｌａｃｔｒｏｎ纤维的销售额为１．７亿日元（折合１６００万美元）。东丽公司也将获得这
种纤维的相关专利（２００种在日本或日本以外注册的专利）、设计权以及工业上新的设计权。（沈莉莉）
４０合成纤维ＳＦＣ ２００５ Ｎｏ．７
万方数据
尼龙生产工艺包
尼龙生产工艺包

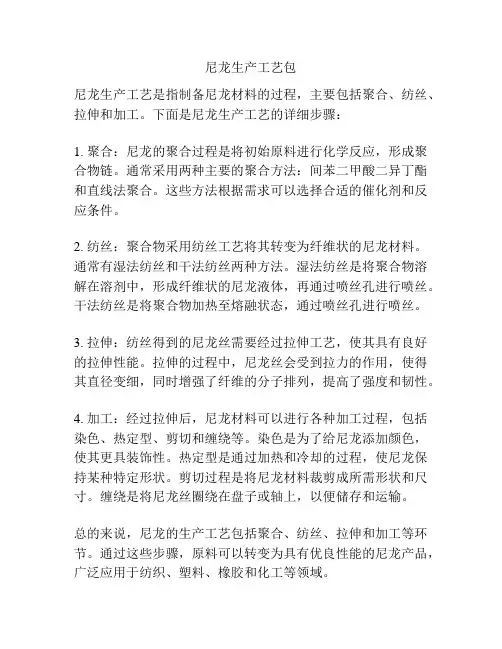

尼龙生产工艺是指制备尼龙材料的过程，主要包括聚合、纺丝、拉伸和加工。
下面是尼龙生产工艺的详细步骤：
1. 聚合：尼龙的聚合过程是将初始原料进行化学反应，形成聚合物链。
通常采用两种主要的聚合方法：间苯二甲酸二异丁酯和直线法聚合。
这些方法根据需求可以选择合适的催化剂和反应条件。
2. 纺丝：聚合物采用纺丝工艺将其转变为纤维状的尼龙材料。
通常有湿法纺丝和干法纺丝两种方法。
湿法纺丝是将聚合物溶解在溶剂中，形成纤维状的尼龙液体，再通过喷丝孔进行喷丝。
干法纺丝是将聚合物加热至熔融状态，通过喷丝孔进行喷丝。
3. 拉伸：纺丝得到的尼龙丝需要经过拉伸工艺，使其具有良好的拉伸性能。
拉伸的过程中，尼龙丝会受到拉力的作用，使得其直径变细，同时增强了纤维的分子排列，提高了强度和韧性。
4. 加工：经过拉伸后，尼龙材料可以进行各种加工过程，包括染色、热定型、剪切和缠绕等。
染色是为了给尼龙添加颜色，使其更具装饰性。
热定型是通过加热和冷却的过程，使尼龙保持某种特定形状。
剪切过程是将尼龙材料裁剪成所需形状和尺寸。
缠绕是将尼龙丝圈绕在盘子或轴上，以便储存和运输。
总的来说，尼龙的生产工艺包括聚合、纺丝、拉伸和加工等环节。
通过这些步骤，原料可以转变为具有优良性能的尼龙产品，广泛应用于纺织、塑料、橡胶和化工等领域。
尼龙工业生产工艺
水下切片装置
切片特写
尼龙6切片的纺前准备
1 切片的萃取 目的：除去切片中大部分单体和低聚物，低分子物含量由10%降到1.5～2%。 萃取介质：热软水（可加入去氧剂水合肼H22·H2O）。 原理：水渗透到切片内部，低分子从切片中扩散出来溶解在热水中。
2 切片的干燥 干燥介质： 热氮气流（含氧量小于3）。
2 聚合温度 聚合温度↑→聚合反应速度↑→达到平衡所需的时间↓→平衡时单体含量↑
（主反应为放热反应）→热裂解↑（聚酰胺水解为吸热反应）→聚合物平均分 子量↓ 管上段：260～270℃，升温开环和排水，吸热反应； 管中段：260℃，链增长，放热反应，但反应自由能变化很小； 管下段：230～250℃，链平衡，放热反应。
反应前期温度高，有利于加快聚合反应速度；反应后期温度低，有利于
分子量提高、低分子含量减少；温度低于280～285℃ 。
3 聚合时间 反应达到平衡时间由反应温度、开环剂用量、分子量稳定剂用量决定；
聚合反应后期，随着聚合时间的延长，分子量分布均匀。 4 防氧化作用
正常生产时靠不断进料中的水分蒸发和连续滴水来使管内保持正压。 某种原因停止进料或开停车，通入氮气保护 。
为防止己二胺（沸点196℃）挥发, 反应初期压力选择1.76 左右；单体 初步缩聚成预聚体后, 须除去反应体系中的水, 提高聚合物的相对分子质 量 。 所以反应中后期降至常压乃至负压进行缩聚 。
2 盐处理
精制尼龙66盐
盐溶解槽 (55℃,50%)
活性炭 处理槽
活性炭 过滤器
第一中 间槽
精制 盐槽
聚合工 序供料
工艺质量标准: 高纯水电导率小于0.5μs； 2含量小于0.02μ； 含量小于0.01μ； 精制盐溶液浓度50%±0.2% ； 小于等于0.1×10-3，值7.5~8； 温度50℃
FDYPA6纺丝工艺设计

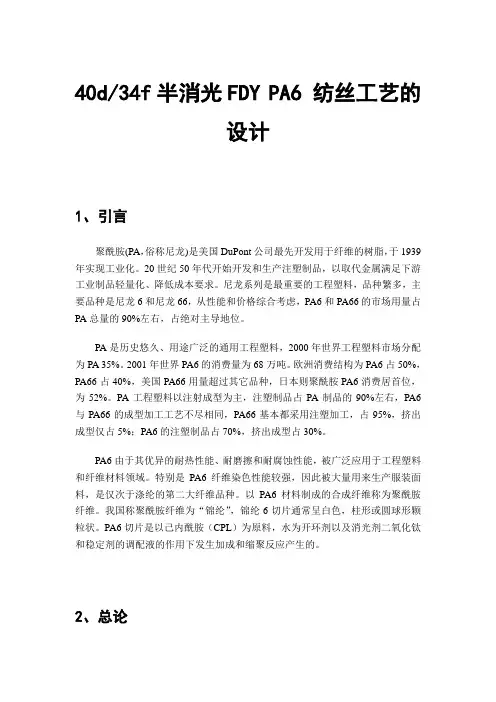

40d/34f半消光FDY PA6 纺丝工艺的设计1、引言聚酰胺(PA，俗称尼龙)是美国DuPont公司最先开发用于纤维的树脂，于1939年实现工业化。
20世纪50年代开始开发和生产注塑制品，以取代金属满足下游工业制品轻量化、降低成本要求。
尼龙系列是最重要的工程塑料，品种繁多，主要品种是尼龙6和尼龙66，从性能和价格综合考虑，PA6和PA66的市场用量占PA总量的90%左右，占绝对主导地位。
PA是历史悠久、用途广泛的通用工程塑料，2000年世界工程塑料市场分配为PA 35%。
2001年世界PA6的消费量为68万吨。
欧洲消费结构为PA6占50%，PA66占40%，美国PA66用量超过其它品种，日本则聚酰胺PA6消费居首位，为52%。
PA工程塑料以注射成型为主，注塑制品占PA制品的90%左右，PA6与PA66的成型加工工艺不尽相同，PA66基本都采用注塑加工，占95%，挤出成型仅占5%；PA6的注塑制品占70%，挤出成型占30%。
PA6由于其优异的耐热性能、耐磨擦和耐腐蚀性能，被广泛应用于工程塑料和纤维材料领域。
特别是PA6纤维染色性能较强，因此被大量用来生产服装面料，是仅次于涤纶的第二大纤维品种。
以PA6材料制成的合成纤维称为聚酰胺纤维。
我国称聚酰胺纤维为“锦纶”，锦纶6切片通常呈白色，柱形或圆球形颗粒状。
PA6切片是以己内酰胺（CPL）为原料，水为开环剂以及消光剂二氧化钛和稳定剂的调配液的作用下发生加成和缩聚反应产生的。
2、总论以PA6材料制成的纤维称为聚酰胺纤维，又称“锦纶”，锦纶6切片通常呈白色，柱形颗粒状，熔点为210—220℃，分解温度为300℃左右，可溶于苯酚和浓硫酸中。
一般的聚合装置生产切片都是采用己内酰胺水解开环工艺，即己内酰胺在有水的情况下生成ε氨基己酸，再由ε氨基己酸与单分子己内酰胺分迅速发生加成反应和缩聚反应，链不断增长并最终达到所要求的分子量。
PA6这种纤维具有优异的耐磨性,回弹性和耐多次变形性能，广泛用于制做袜子、内衣、运动衣、轮胎帘子线、工业带材、渔网、军用织物等。
尼龙66的聚合过程与工艺
尼龙66聚合过程与工艺尼龙, 己二胺, 反应速度, 分子量, 高分子己二酸和己二胺发生缩聚反应即可得到尼龙-66。
工业上为了己二酸和己二胺以等摩尔比进行反应，一般先制成尼龙-66盐后再进行缩聚反应，反应式如下：在水的脱出的同时伴随着酰胺键的生成，形成线型高分子。
所以体系内水的扩散速度决定了反应速度，因此在短时间内高效率地将水排出反应体系是尼龙-66制备工艺的关键所在。
上述缩聚过程既可以连续进行也可以间歇进行。
在缩聚过程中，同时存在着大分子水解、胺解（胺过量时）、酸解（酸过量时）和高温裂解等使尼龙66的分子量降低的副反应。
尼龙-66盐的制备尼龙-66盐是己二酰己二胺盐的俗称，分子式：C12H26O4N2，分子量262.35, 结构式：[+H3N(CH2)6NH3+ -OOC(CH2)4COO-]。
尼龙-66盐是无臭、无腐蚀、略带氨味的白色或微黄色宝石状单斜晶系结晶。
室温下，干燥或溶液中的尼龙-66盐比较稳定，但温度高于200℃时，会发生聚合反应。
其主要物理性质列于表01-63中。
表01-63尼龙-66盐的主要物理性质性质数据性质数据熔点，℃ 193～197 生成热，J/kg•K 3.169×105折射率，nD(30℃) 1.429～1.583(50%水溶液) 水中溶解率，g/ml，50℃ 54.00升华温度，℃ 78 密度，g/cm3 1.201尼龙-66盐在水中的溶解度很大（见表01-69）。
且随着温度上升而增大，其溶解度cs与温度的关系可描述为：cs =-376.3286+1.9224T-0.001149T2表01-64 尼龙-66盐在水中的溶解度温度，K 273.16 283.16 293.16 303.16 313.06 323.16 333.16 343.16 353.16溶解度，g/ml 37.00 43.00 47.00 50.50 52.50 54.00 56.00 58.50 61.50（1）水溶液法以水为溶剂，以等当量的己二胺和己二酸在水溶液中进行中和反应，得到50%的尼龙-66盐溶液。
尼龙-66的连续聚合生产工艺流程课程设计
高分子合成工艺设计说明书年产60万吨尼龙66连续聚合生产工艺设计院、部：材料与化学工程学院学生姓名：指导教师：职称专业：高分子材料与工程班级：完成时间：摘要本文主要阐述了尼龙-66的国内外发展现状以及研究其连续聚合生产工艺流程设计过程。
设计尼龙-66连续聚合的工艺流程，选择正确的工艺条件和设备，并进行合理的设备配置，以便按我们的要求进行生产。
关键词：尼龙-66；连续聚合ABSTRACTThi sarticle expounded the development situation from domestic and overseas of nylon-66 and also studied it’s process of continuous polymerization. In order to meet our request, we designed process of continuous polymerization of nylon-66, chose suitable processing condition and device arrange the devices appropriately.Key words： nylon-66；continuous polymerization目录1 绪论 (1)1.2 国外生产现状 (1)1.3 国内生产现状 (2)1.3 进出口情况 (3)2 工艺流程和方案的说明及论证 (5)2.1 工艺路线的选择 (5)2.2 工艺流程设计 (5)2.2.1尼龙66的生产原料及原料制备 (5)2.2.2尼龙66的生产工艺 (8)2.3 工艺参数的选择 (9)2.3.1 工艺关键点控制 (9)2.3.2工艺说明 (11)3 物料衡算 (12)3.1 年产量60万吨尼龙-66的物料衡算过程 (12)4 热量衡算 (17)4.1 尼龙66生产中的能耗分析 (17)4.2 尼龙66生产设备的能量衡算 (17)4.2.1 蒸发器 (17)4.2.2 反应器 (19)4.2.3 闪蒸器 (20)4.2.4 聚合器 (22)5 聚合釜及各设备选型 (24)5.1对设备的要求 (24)5.2溶解过程 (24)5.3预缩聚过程 (24)5.4闪蒸过程 (24)5.5后缩聚过程 (25)参考文献 (26)致谢 (28)附录 (29)1 绪论引言+生产能力数据+聚合方法（连续缩聚+间歇缩聚）+主要（连续聚合）尼龙66是最早研制成功的尼龙品种,于1939年由美国杜邦公司实现工业化生产,是目前最主要的尼龙品种之一。
尼龙生产工艺PPT课件
尼龙66树脂制备间歇工艺流程图
பைடு நூலகம்
2.连续聚合
将已制备好的63%尼龙66盐水溶液和分子量调 节剂乙酸和己二胺等，一起加人静态混合器混 合后，输送至蒸发反应器，在温度232℃、压力 1.8MPa下，保压3h。然后，将物料送到管式反 应器，温度从230℃升到285℃,压力从1.7MPa逐 步降至0.28bMPa左右，3h。最后，将物料送至 后反应器，进行后缩聚反应。制得聚合物压出 铸带、切粒、干燥，得到标准级尼龙66树脂； 也可将部分聚合物压人混合罐中，并加人其他 添加剂，制成有色的或复合的各种尼龙66树脂 。
尼龙66疲劳强度和钢性较高，耐热性较好，摩擦系数 低，耐磨性好，但吸湿性大，尺寸稳定性不够。通常应用 于中等载荷，使用温度<100-120度无润滑或少润滑条件下 工作的耐磨受力传动零件。尼龙66为聚己二酰己二胺，工 业简称PA66。常制成圆柱状粒料，作塑料用的聚酰胺分子 量一般为1.5万～2万。各种聚酰胺的共同特点是耐燃，抗 张强度高（达104千帕），耐磨，电绝缘性好。
缩聚： 尼龙66盐的缩聚需在高温下进行，伴随着水的脱 除，生成线型高分子量尼龙66。反应式如下：
nHOOC(CH2)4COOH+nH2N(CH2)6NH2 →HO-[OC(CH2)4COHN(CH2)6NH]n-H+(2n-1)H2O
目录
一、尼龙66简介 二、尼龙66发展史及现状 三、尼龙66反应原理 四、尼龙66的工艺流程 五、尼龙66的应用
1939年10月24日杜邦公司在总部正式开始销售 其尼龙产品—尼龙丝长袜。
从第二次世界大战爆发直到1945年: ●尼龙工业被转向军工产品。 ●最初十年间产量增加25倍，1964年占合成纤维的 一半以上。 ●至今聚酰胺纤维的产量虽说总产量已不如聚酯纤 维多，但仍是三大合成纤维之一。
Nylon66 高强丝的工艺简介
英威达特种纤维（上海）有限公司【Invista Specialty Fibre (Shanghai) Co., Limited】简介：英威达公司是全球最大的安全气囊丝生产商（占有全球安全气囊丝总销售量的50%以上份额）、日本东丽居第二。
英威达特种纤维（上海）有限公司是英威达公司于2006年在上海开始启动基建，于2008年10月建成投产的一个新厂，现有两条连续化生产线（总产能为12000吨/年），其产品为高强度尼龙66纱线（安全气囊丝）――主要产品用于制造汽车产业重要组成部分之一的安全气囊袋、少量产品用于制造高级缝纫线和旅行包。
经过多家客户如日本公司（TPC）和韩国公司（Kolon）的现场验证：我公司生产的安全气囊丝能达到每2000万米纱线才有一个毛丝的水平，远远超过日本东丽公司的水平，现处于世界领先水平。
我公司拥有许多关于高强度尼龙66纱线制造的聚合和纺丝方面的专有技术。
我公司一些产品的规格【表示方法：纤度（Decitex）/一束复丝所包含的单丝数（Filaments）】和部分物理性能如下：350/136: 断裂强力（29N）、断裂伸长（21.5%）、热收缩率（6.6%）、韧性（82cN/dex）；470/86: 断裂强力（39.5N）、断裂伸长（20%）、热收缩率（6.7%）、韧性（84cN/dex）；470/136: 断裂强力（39N）、断裂伸长（22.5%）、热收缩率（6.6%）、韧性（81cN/dex）；585/136: 断裂强力（48N）、断裂伸长（20.5%）、热收缩率（6.5%）、韧性（82cN/dex）；700/105: 断裂强力（58N）、断裂伸长（20.7%）、热收缩率（6.4%）、韧性（83cN/dex）。
我公司主要生产工序包括：Nylon 66切片的聚合工序和高强度Nylon 66纱线的纺丝工序、以及产品分级定等和包装工序。
一、Nylon 66切片的聚合工序（按照工艺的先后次序）：1.对从外厂购买进的Nylon 66基础切片（相对粘度为38），通过稀相气体输送系统进行除去粉尘（包括利用旋风分离器和淘析器进行除去粉尘）、然后通过密相气体输送系统将切片送入大料仓中进行储存并进行混料（以保证切片的均匀性）。
尼龙66工业丝生产工艺技术研究_苏通
技术研发ECHNOLOGY R&D T尼龙帘子布本身耐冲击性能良好，尤其是在橡胶牢固措施辅助之下，产业竞争优势十分凸显。
依照相关数据统计，我国后期帘子布将全面贯穿尼龙材质，针对尼龙6与66格式审视，由于分子立体架构存在差异状况，在氢键、高结晶能度上自然各有千秋，进而导致后期材质视觉、触感反差效果。
单纯按照使用前景来讲，尼龙66将略胜一筹，根据我国目前既定生产能力观察，主要包括两类技术模式：连续直接纺丝与固相缩聚拉伸生产技术。
下面就需要围绕这两类结构进行细致性疏导、分析，希望借此挖掘更多改进线索，促进产业中心朝着更远方向发展。
1 缩聚工艺结构特征论述依照反应温度条件审视，尼龙66盐缩聚反应环节实质上是透过熔融环境调试，内部反应温度将超出尼龙66盐的熔点极限状态，必须想方设法稳定在214℃；这样，反应环节中特定分析活化能力提升，分子转换速度加快，温度也同步蔓延至280℃左右，也就是大约超出聚合物特定熔点15℃。
需要注意的是，单体己二胺实际沸点不高，为了有效抑制特殊材质的挥发结果，在尝试反应试验初始阶段最好将压力值稳定在1.76 MPa上下；依照整个操作过程观察，单体在初步缩聚成为预聚体形式之后，反应架构中的水分被排除在外，涉及聚合物相对分子质量也将同步提升。
因此，调试过程中需要主动恢复常压或者负压状态，以确保缩聚活动能够照常进行。
1）盐处理思路陈述。
将事先存放在盐溶解槽内的尼龙66溶解在55℃温度环境的高纯水之中，同时提炼出5成溶液，联合活性炭处理槽进行可溶性杂质吸附，之后配合活性炭过滤器实施材质剔除细务，从中抽取的尼龙66精华溶液也将灌输到第一中间槽内部，实践人员确保盐液质量之后充斥到精制盐槽之内向聚合工序提供支持材料。
整个操作流程中隐含特殊的工艺质量完善准则，具体呈现为：精制盐溶液浓度50%±0.2%，UV 值≤0.1×10-3，pH值7.5～8，实际温度条件稳定在50℃左右。
全消光锦纶6全拉伸丝生产工艺探讨.pdf 186KB
l瑚 , 洗 童 度 喷照板,冷 务 一 热≮ 温 ( 】 纺疆 , 由 ; 却 伟, 曩 辗 度, 等工 件 全消 锦 拉仲 艺务 对 光 纶6 盯 .影响连 Fy 的 行 ■ 一 鼻 i事 诗 一 = j誓 ? 了 . = , = l _
营 鼻 叠 - ∞- 譬 曩 -
生 产 技 术
却成形过程 中温度变化 ,速度变化 ,凝固点位置 以 及所受 的轴 向拉力保持稳定 .对冷却条件 的控制 主
要 是控制冷却空气的温度 ,湿度 ,风量 ,风压 ,流 动状态及 丝室温度 .通 常冷却 吹风使 用 2 0℃左 右 的露点风 ,送风速度一般 为 03 08m s .— . /,相 对湿度 为8 0%± 3%,冷却 吹风 位置 上部 应靠 近 喷丝板 ,
. 一
_0
薯
企业 的竞争力 .
I 刖 罱 J
锦纶 6作为世 界 上最 早实 现 工业化 生 产 的合 成纤维 ,具有优 良的物理机械性能和纺 织性 能 .除 了常 规半 消光 ,有 光 F Y产 品 ( 11 t /6f D 如 1 e 3 , d x
2 3de 2 ,7 t 2 ,4 t 1 3 t 4f 8de 4f 4de 2f x/ x/ x/ )在 织
温度的波动范围愈小愈好 ,一般不应超过 ± 2℃.
2 .冷却 温度 .3 2
为 了制得 品质 良好 的成 品纤 维 ,除 了对全 消 光 锦纶 6切片 的质量 以及 纺 丝设 备有 一 定的要 求 外 ,还必须合理地选择纺丝过程的工艺条件 .这些 工 艺条件包 括 喷丝板 的选 择 ,纺 丝温 度 ,冷却 条 件 ,纺 丝速度 ,拉伸倍 数 ,上油率 ,卷 绕速度 等. 下面分别讨论纺丝过程 主要 的工艺参 数及其对成品
一种高强度高耐热细单纤尼龙66纤维及其制备方法
一种高强度高耐热细单纤尼龙66纤维及其制备方法
本发明涉及一种高强度高耐热细单纤尼龙66纤维及其制备方法，具体包括以下步骤：
1、原材料选择：选用具有高纯度、低含杂质的尼龙66高分子材料作为原料；
2、预处理：将尼龙66高分子材料进行干燥，减少其含水量和挥发物含量；
3、溶解：将预处理后的尼龙66高分子材料通过溶解的方式得到尼龙66溶液；
4、纺丝：将尼龙66溶液通过纺丝器进行纺丝，获得高强度高耐热细单纤尼龙66纤维；
5、拉伸定型：将纺制的高强度高耐热细单纤尼龙66纤维进行拉伸定型处理，使其物理性能得到进一步提高；
6、剪切定长：将拉伸定型后的高强度高耐热细单纤尼龙66纤维进行剪切定长，得到合适长度的纤维产品。
该制备方法的优点在于，通过选用高纯度、低含杂质的尼龙66高分子材料作为原料，利用溶解和纺丝技术生产出高强度高耐热细单纤尼龙66纤维，可应用于各种领域，如航空、汽车、电子等高科技领域。
其制备工艺简单，经济实用，产品性能稳定可靠。
