电路及电路故障练习题
中考物理一轮复习专题练习——电路故障分析填空题专练(共22题,有答案)-
电路故障分析填空题专练（共22题，有答案）1．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．经过一段时间，电流表突然无示数．若电路中只有一处故障，且只发生在电阻1R或2R上．(1)该电路中存在的故障可能是______________________________________；(2)为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻1R，闭合电键S，观察灯的亮暗情况．若灯L亮，说明故障是___________________；若灯L不亮，说明故障是_________________________．2．在图所示的电路中，电源电压保持不变，闭合电键S 电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好①用一个完好的小灯替换 R2后，小灯___（选填“一定发光”或“可能发光”）②在原路故障电路中，将电流表A 与R1位置互换后，电压表V 的示数不发生变化，电路中可能存在的故障是___．3．如图所示电路，电源电压及灯L的额定电压均为6V，闭合开关S，灯L发光一段时间后突然熄灭，且只有一只电表示数变大，分析故障原因可能是灯L断路或_____（故障发生在变阻器R或灯泡L处）．为检查故障原因，将滑动变阻器换成电动机，闭合开关S后电动机恰好正常工作，由此可以判定故障原因为_____。
若此时电流表示数为0.3A，电动机线圈电阻为2Ω，则1min内电动机消耗的电能为_____J。
4．小华用如图所示的电路探究“电流与电阻的关系”，闭合开关S时，发现电压表有示数，但电流表无示数，请你帮他分析电路，故障可能是_____；排出故障后，他发现在移动滑动变阻器滑片的过程中，电压表示数从2V变到4V，电流表的示数变化了0.2A，则电阻R1为_____Ω；R1变化的功率为_____W。
5．在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W “）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．6．如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光。
电路故障分析 ( 精题 含答案)
串联电路：一灯不亮（坏了），其它灯也不亮。
串联的几个灯泡同时亮，同时熄灭。
并联电路：各元件可以独立工作，一个灯不亮（坏了），其它灯还亮。
路的三种状态：开路 (断路)：断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）。
电路中无电流短路：直接把导线接在电源两极。
电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
通路：接通的电路。
电路中有电流,用电器正常工件。
电灯不亮原因：1、电灯短路；2、电路断路电流表没读数原因： 1、电路断路电压表没读数原因：1、电压表短路；2、电路断路故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，把变阻器变成了定值电阻。
串联电路故障分析1. 在图3所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上。
合理的判断是（）A．若电压表有示数，一定是电阻R断路B．若电压表有示数，一定是灯L短路C．若电压表无示数，可能是电阻R短路D．若电压表无示数，一定是灯L断路2 在图1所示的电路中，闭合电键S，电路正常工作。
一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则( )A ．若电压表有示数，一定为灯L 短路B ．若电压表无示数，一定为灯L 断路C ．若电压表有示数，一定为电阻R 断路D ．若电压表无示数，一定为电阻R 短路3 在图3所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作。
过了一会儿，灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上。
合理的判断是（ ） A ．若电压表有示数，一定是电阻R 断路 B ．若电压表有示数，一定是灯L 短路 C ．若电压表无示数，可能是电阻R 短路D ．若电压表无示数，一定是灯L 断路4 在图所示的电路中，闭合电键S ，电路正常工作。
电路故障专题练习
电路故障专题练习姓名：1、如图所示电路，闭合开并，两只灯泡都不亮，且电流表和电压表的指针会都不动。
现将两灯泡L1和L2¬的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．从ａ点经电流表到开关这段电路中出现断路B．灯泡Ｌ1的灯丝断了C．灯泡Ｌ2的灯丝断了D．电流表和两个灯泡都坏了2、在如图所示的电路中，电源电压不变。
闭合开关S后，灯L1、L2都发光。
一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小。
则产生这一现象的原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3、如图，闭合开关后，发现L1和L2都不亮。
为了检查电路中的故障，用电压表去测电压，使电压表的“+”接线柱与a点相连，用另一接线柱分别与b、c、d相连时，电压表的读数为5.6伏，与e相连时的读数为0。
根据上述结果，可以判断：完好的元件有________________；发生故障的元件有____________；不能判断的部分有_____________。
4、在如图4所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
5、在图5所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
6、在图6所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原因是（）(A)灯L1断路。
(B)灯L l短路。
(C)灯L2断路。
专项05 电路故障与动态电路分析—2022年中考物理真题分项汇编试题及答案
C. 温度升高时电路中电流变大D. 温度降低时电路的总功率变大
【答案】D。
【解析】A．由图可知，该电路为串联电路，由于电表并联在热敏电阻R1的两端，因此该电表为电压表，故A错误；
BC．当热敏电阻的温度升高时，热敏电阻的阻值变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，根据串联电路的电压规律可知，热敏电阻两端的电压变大，即电压表示数变大，故BC错误；
B. 电流表示数不变，电压表示数变小；
C. 电流表示数不变，电压表示数不变；
D. 电流表示数变小，电压表示数变小
9.（2022·山东临沂）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（ ）。
A. 电流表示数变小B. 电压表示数变小
C. 灯泡的功率变大D. 电路总功率变大
3.（2022·四川南充）某同学在实验室连接了如图所示的电路，开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，下列说法正确的是（ ）。
A. 电流表A的示数会增大B. 电压表V3的示数会增大
C. 三个电压表的示数之和变小D. 电压表V3与电流表A的示数比值在减小
4.（2022·四川南充）如图所示，电路中电源电压保持不变，闭合开关 后，滑动变阻器滑片P向左移动时，下列说法正确的是（ ）。
C. 滑动变阻器的电阻变大，它两端的电压不变；
D. 电流表的示数变大，电路中的总电阻变大
7.（2022·江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻， 是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）。
初三物理家庭电路故障专题
初三物理专题练习课题：家庭电路故障分析命题：支前飞做题：审核：班级：姓名：1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路2．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（）A．灯泡短路 B．灯丝断了C．开关接触不良D．插座短路3．关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中的熔丝熔断，一定是发生了短路B．使用测电笔辨别火线或零线时，手接触笔尾金属体C．对人体安全的电压是36VD．三角插头的用电器也可以插入两孔插座4．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是（）A．开关s接触不良 B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了5．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A．可能是这个插座的火线和零线原来就相接触形成了短路B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸6．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了7．在如图所示的电路中，电源电压不变，闭合开关S，两灯都能发光，一段时间后，其中一盏灯突然熄灭，此时两个电流表的示数均变小，则出现这一现象的原因可能是（）A．灯L1断路 B．灯L1短路C．灯L2短路 D．灯L2断路8．小军学完初中知识，恰逢家中电灯不亮（如图所示），他闭合开关后，兴冲冲地拿起试电笔测试图中的a、b、c、d四点时，发现只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路 B．b、c之间某处断路C．a、d之间某处短路 D．灯丝断了9．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是（）A．火线和零线短路 B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路10．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路11．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（）A．灯座短路 B．灯座断路 C．灯丝断路 D．灯泡的接线柱短路12．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定（）A．电路安装正确 B．电路安装不正确，某处短路C．电路安装不正确，某处有断路 D．条件不足，无法判断13．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联14．某同学晚上在家做功课时，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，发现台灯能正常发光；用试电笔插入书桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光．关于台灯不亮的原因下列说法正确的是（）A．进户线火线断了B．进户线零线断了C．书桌边的插座与火线断开D．书桌边的插座与零线断开15．图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了16．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（）A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路17．小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断．她在爸爸的协助下用一盏标有“220V40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光．由此可以判断（）A．L1和L2所在的支路均短路B．L1所在的支路完好，L2所在的支路短路C．L1所在的支路完好，L2所在的支路断路D．L1所在的支路短路，L2所在的支路断路18．如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（）A．灯泡的灯丝断了 B．导线bc间断路C．插座内部短路 D．进户零线断路19．右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）A．可能是电阻R短路，电流表的示数变大B．一定是灯L短路，电流表的示数变大C．可能是电阻R断路，电压表的示数变小D．可能是灯L断路，电流表的示数变小20．小明同学学习了家庭电路后，为家里新安装了一盏电灯．当闭合开关时，发现电灯不亮，配电箱内空气开关立即跳闸断开，其原因可能是（）A．灯头内部短路 B．开关内部短路C．灯泡的灯丝断了 D．开关接触不良21．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（）A．火线与零线短路 B．电灯的灯丝断了C．a、d之间某处短路D．b、d之间某处断路22．下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（）A．灯头接线松动--检查加固 B．灯泡的灯丝断了--换新灯泡C．灯头内的电线断了--换新线并接好 D．连接灯泡的两条导线短路--换新灯泡23．李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（）A．灯丝断了 B．灯头与零线间断路了 C．灯座短路了D．灯头与火线间断路了24．某同学家室内的电灯均正常工作，当他把“220V8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（）A．插座处短路 B．台灯插头处短路C．台灯开关处短路 D．台灯灯头处短路25．如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是（）A．ac间断路，bd间断路 B．ac间断路，eb间断路C．ac间断路，ed间断路 D．eb间断路，cd间短路26．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路 B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了27．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是（）A．L1所在支路短路 B．L2所在支路短路C．L3所在支路短路 D．L2所在支路开路28．晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，用测电笔测双孔插座的两个孔时，氖管都发光，则故障可能是（）A．插头短路 B．零线断 C．灯座短路D．进户火线上的熔丝熔断29．如图所示的家庭电路中，正常发光的两盏灯突然都熄灭．小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（）A．进户火线断了 B．插座发生短路了C．某盏灯丝烧断了D．进户零线断了30．“五一文艺会演”时，物理老师和电工师傅合作给同学们表演了一个“不怕电”的节目（注意：因该节目有危险，同学们切勿模仿）．首先电工师傅将两根导线的接头A、B分别连接到一标有“P2220100”的灯泡（如图甲所示）的接线柱C、D 上，闭合开关，灯泡正常发光．随后，电工师傅断开开关，取下灯泡，物理老师站到干燥的木凳上，左、右两手分别抓住两导线接头A、B（如图乙所示），此时电工师傅闭合开关，用测电笔分别测试导线接头A、B及物理老师的皮肤，发现测电笔的氖管均发光，而在这一过程中，物理老师依然谈笑自如．对以上现象的解释，你认为下列说法中正确的是（）A．物理老师有“特异功能”，确实不怕电B．物理老师的双手戴着绝缘手套C．在人、灯替换的过程中，电源的火线被断开了D．在人、灯替换的过程中，电源的零线被断开了。

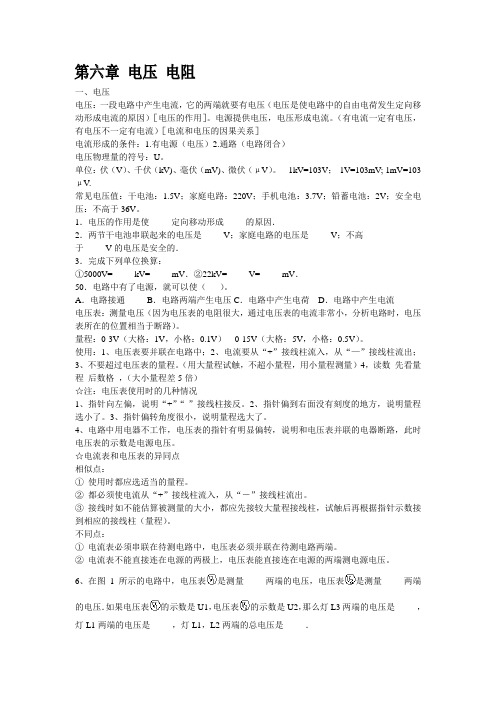

电压 电阻 电路故障 知识点及对应练习题
一、电压电压：一段电路中产生电流，它的两端就要有电压（电压是使电路中的自由电荷发生定向移动形成电流的原因）［电压的作用］。
电源提供电压，电压形成电流。
（有电流一定有电压，有电压不一定有电流）［电流和电压的因果关系］电流形成的条件：1.有电源（电压）2.通路（电路闭合）电压物理量的符号：U。
单位：伏（V）、千伏（kV)、毫伏（mV)、微伏（μV）。
1kV=103V；1V=103mV; 1mV=103μV.常见电压值：干电池：1.5V；家庭电路：220V；手机电池：3.7V；铅蓄电池：2V；安全电压：不高于36V。
1．电压的作用是使_____定向移动形成_____的原因．2．两节干电池串联起来的电压是_____V；家庭电路的电压是_____V；不高于_____V的电压是安全的．3．完成下列单位换算：①5000V=_____kV=_____mV．②22kV=_____V=_____mV．50．电路中有了电源，就可以使（）。
A．电路接通B．电路两端产生电压C．电路中产生电荷D．电路中产生电流电压表：测量电压（因为电压表的电阻很大，通过电压表的电流非常小，分析电路时，电压表所在的位置相当于断路）。
量程：0-3V（大格：1V，小格：0.1V）0-15V（大格：5V，小格：0.5V）。
使用：1、电压表要并联在电路中；2、电流要从“+”接线柱流入，从“—”接线柱流出；3、不要超过电压表的量程。
（用大量程试触，不超小量程，用小量程测量）4，读数先看量程后数格，（大小量程差5倍）☆注：电压表使用时的几种情况1、指针向左偏，说明“+”“-”接线柱接反。
2、指针偏到右面没有刻度的地方，说明量程选小了。
3、指针偏转角度很小，说明量程选大了。
4、电路中用电器不工作，电压表的指针有明显偏转，说明和电压表并联的电器断路，此时电压表的示数是电源电压。
☆电流表和电压表的异同点相似点：①使用时都应选适当的量程。
②都必须使电流从“+”接线柱流入，从“－”接线柱流出。
电路故障练习(有答案)
电路故障专题练习(1)班级姓名1（09成都）如图19所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。
闭合开关后，发现甲灯发光，乙灯不发光。
经检查，电路连接正确，两只灯泡都完好无损。
则乙灯不发光的原因最有可能是A．乙灯的实际功率太大B．乙灯的实际功率太小C．通过乙灯的电流远大于通过甲灯的电流D．乙灯两端的电压远小于甲灯两端的电压2(09安徽)小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮。
接下来，以下做法最合理的是A．观察电流表的示数是否为零，判断电路是否断路B．断开开关s，更换额定功率更大的灯泡重新实验c．断开开关S，增加电池的个数重新实验D．断开开关S，拆掉导线重新连接电路3（09莆田）如图所示，电源电压不变，闭合开关S，电路各元件工作正常。
一段时间后，若其中一只电压表示数变大，则( )A．另一个电压表示数变小B．其中有一盏灯亮度不变C．灯L2可能断路D．灯L2可能短路4 (09雅安）如图3所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。
此电路的故障可能是A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路5（09兰州）如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路B．R1断路C．电流表短路D．R2断路6 (09常德)小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如下图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了7 (09安溪）如图5所示，电源电压为6 V，闭合开关后发现电流表的指针几乎不偏转，电压表的示数为6 V，两表接法均正确，可能出现的故障是( ) A．电灯L1的灯丝熔断；B．开关接触不良；C．电灯L1被短路；D．电流表被烧毁。
电路故障练习题
1、如图1，闭合开关时，两灯都不亮，电压表示数为0。
则原因可能是（ ）A 、L1短路B 、L2短路C 、L1开路D 、L2开路2、如图3，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是（ ） A 、L1短路 B 、L2短路 C 、L1开路 D 、L2开路3、如图5，闭合开关时，电流表A 与A1的示数相同，则原因可能是（ ）A 、L1短路B 、L2短路C 、L1开路D 、L2开路4、如图5，闭合开关瞬间，电流表A 与A1同时打表，A2指针不动。
则原因可能是（ ）A 、L1短路B 、L2短路C 、L1开路D 、L2开路5、如图7，闭合开关时，发现电压表、电流表的指针都没有偏转；将灯L1和L2的位置互换后，发现电流表指针仍不动，但电压表却有明显偏转。
则该电路故障是（ ）A 、只有L1开路B 、只有L2开路C 、L2和电流表都开路D 、L1和电压表都开路6、如图8，闭合开关时，发现电流表的指针没有偏转；某同学用一根导线将ac 两点连接起来，闭合开关瞬间，电流表指针迅速偏转到最大；当他用这根导线将bd 两点连接起来时，发现灯L1发光。
则下列关于该电路存在的问题分析错误的是（）A 、L1完好B 、L2开路C 、L3短路D 、L2情况无法判断7.图9为两个灯泡组成的串联电路，电源电压为6伏且保持不变.闭合开关S 后两灯均不发光，用一只理想电压表测量电路中ab 间电压为0，bc间电压为6伏，则电路中的故障可能为 （ ）A ．L 1短路且L 2断路B ．L 1和L 2均断路C ．L 1断路且L 2短路D ．只有L 2断路8.如图10所示，电源电压保持不变，开关S 闭合后，灯L 1和L 2都不亮.若将灯L 与灯L 1并联，灯L 2和灯L 都不亮；若将灯L 与灯L 2并联，灯L 1和灯L 都L 1 L 2 S图10L 1 L 2 S a b c 图9亮，若灯座、导线接触均完好，则故障产生的原因：（ ） A.灯L 1的灯丝断了 B. 灯L 2的灯丝断了C.灯L 1短路D.灯L 2短路9．图11所示的电路中，a 、b 、c 、d 为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡断路或短路引起的.在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填入下表中.（每种电表各填写一种方法）10．如图12所示，是测定小灯泡的电阻实验的电路图．电源为三节新的干电池．当闭合电路的开关时，电路中可能出现的不正常的现象如下表．顺序电路中出现的不正常现象 原因 电灯的亮暗 电流表示数（A ） 电压表示数（V ） 甲不亮 0 4.5 乙很亮 0.42 4.2 丙不亮 0.45 011．如图13所示的电路中，电源电压不变．闭合开关S 后，灯L 1、L 2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 ．12．图14所示电路，当开关闭合时出现下列之一现象，试判断故障原因及位置．(只有一处故障，且两表完好) ． (1)两灯不亮，电流表无示数．电压表有明显偏转； (2)两灯不亮，两表均无示数； (3)L 1亮，L 2不亮，两表示数有明显偏转；(4)L 1不亮，L 2亮，电流表有明显偏转，电压表无示数．13.(苏州中考题)在图15所示的电路钟，电源电压为6V.当开关S 闭合后,只有一灯泡发光,且电压表V 的示数为6V,产生这一现象的原因可能是( ) S a b c d图11 A R P S 图12 a b c e V 图13 L 2 A L 1 V S A V L 1 L 2 S a 图14A.灯L 1处短路B.灯L 2处短路C.灯L 1处断路D.灯L 2处断路14．在图16所示的电路中，电源电压不变。
教科版四年级科学下册 《电路出故障了》知识梳理+同步练习(含答案)
2.4 电路出故障了知识梳理+同步练习班级：_________ 姓名：__________学习目标1.重点：利用电路检测器检测电器元件的故障并排除故障。
2.难点：掌握正确解决问题的思考过程。
知识梳理1.电路出故障了,可以用(电路检测器）检测,也可以用换法来排除故障。
2.我们可以用电路检测器来检测（实验电路中的故障）,但不能用它检测家用电器的电路。
3.电流从电池的一端经导线流出,通过小灯泡,回到电池的另一端,形成一个完整的回路,小灯泡就会亮起来。
当电路出故障了,电流就会中断,不灯泡就不亮了。
4.要使小灯泡亮起来,必须是一个完整的电路。
5.可以应用电路检测器检测电路中的故障。
6.使用电路检测器,每次检测前,先要将两个检测头（互相接触一下,看看小灯泡能否亮起来。
7.小灯泡不亮,可能的原因有小灯泡坏了、电池没电、（导线断了）、（开送没有合上）、（连接点接触不良）、（连接方式不对）等。
8.一般情况下,组装一个电路检测器需要（1个小灯泡、1节电池、3根导线）,9.电路中的哪一部分出了故障,你是怎么知道的？又是怎么排除的？可能出现的故障检测部位排除故障的方法小灯泡坏了检测小灯泡更换小灯泡电池没有电了检测电池更换电池导线断了检测导线更换导线开关接触不良检测开关更换开关10.做一个电路检测器的方法：把简易电路中的开关拆除后,就形成了一个电路检测器。
做一个电路检测器每次检测前,先将两个检测头互相接触一下,看看小灯泡能否亮起来。
强调：不能用电路检测器检测家用电器的电路。
同步练习一、选择题1．在检测故障电路中,做法正确的是（）。
A．在检测之前不必切断电源B．整个检测过程中只要自检一次就可以了C．检测时应该有一定的顺序,按顺序检测2．（）不是制作电路检测器必须要用到的。
A．开关B．小灯泡C．电池3．在使用电路检测器前,要将电路检测器的两个检测头接触一下,这是为了（）。
A．保证电路检测器能正常工作B．消耗电流C．提高检测器的灵敏度4．如图所示,发现电路中的小灯泡不亮,下面不可能的原因是（）。
上海初三中考物理电路故障分析专题(有答案)
授课主题 电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。
二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。
所以题型中均以可能存在的形式出现选项。
题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（） A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路及电路故障练习题
1、判断下列各图中，当滑动变阻器滑片向右移动时，各电压表、电流表的示
数如何变化,
2、判断下列各图中，当开关S闭合后，各电压表、电流表的示数如何变化,
1、如图所示的电路，电源电压不变，定值电阻R、R阻值相等，所有电路元件
中，除R或121
1
R二者之一可能有故障外，其余均完好，请填写表格中的所有空项。 2
序号 故障情况 电压表示数 电流表示数
1 无 3
短路 0 0.3 2 R2
3 R短路 1
4 R断路 2
5 R断路 1
2、在伏安法测电阻的实验中，按照图的电路连接好，闭合开关，安培表指针
不偏转，伏特表几乎为电源电压，则电路中有可能是:( )
A、R短路; B、R断路; 11
C、安培表断路; D、伏特表断路。
3、如图所示，是某同学用伏安法测电阻的实验装置，若将V表和A表互换，
当开关S闭合后，将发生的情况是( ) AV A、两表指针有明显偏转
B、两表指针几乎不动
C、电流表指针有明显偏转，电压表指针几乎不动 S D、电压表指针有明显偏
转，电流表指针几乎不动
L4、如图所示，某同学用伏安法测功率时，将电流表并联、电压表串联V了，
下列说法正确的是( ) A
A、电流表烧坏 B、电压表烧坏 PS C、两表都烧坏 D、灯泡不亮 R'
L5、在电学实验中常遇到断路，一般用电压表来检测，某同学连接如图cbdA
所示的电路，开关闭合后电灯不亮，电流表的示数为零，此时，用电压表测得a、
b间和b、c间的电压均为零，而a、d和b、d间的电压均不为零，这说明( )
a A、电源接线柱接触不良 B、开关的触片或接线柱接触不良
C、电流表的接线柱接触不良 D、灯泡灯丝断了或灯座接触不良
6、如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发
现其中一个电压表示数变大，则:( )
A、灯L可能变亮 B、灯L亮度可能不变
C、电阻R可能断路 D、电阻R可能短路
7、在图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流表示数的比值变小，则下列判断
中正确的 ( )
S A、电阻R断路，灯L变暗。
B、电阻R短路，灯L变亮。
L C、灯L断路，电压表的示数变小。 V
R D、灯L短路，电压表的示数变大。 A 8、在图所示的电路中，电源电压保
持不变。闭合电键S后，小灯发光较
2
暗。过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则
下列判断中正
确的是 ( )
A、 电阻R断路，电流表示数变小。
B、 电阻R短路，电压表示数变小。
C、 电阻R断路，电流表示数变大。
D、 电阻R短路，电压表示数变大。
9、在图示电路中，电源电压不变。闭合电键K后，灯L1和L2都发光。一段
时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的
原因可能 ( )
A、灯L短路 B、灯L短路 12
C、灯L断路 D、灯L断路 12
10、如图电路，闭合开关，将滑动变阻器的滑片从中点c移动到b端的过程
中，几乎观察不
到电压表示数的变化，指针始终指在一个较大的数值上，这可能( )
A、电阻R太大
B、R与变阻器的阻值相当
C、电阻R太小
D、变阻器被短路
11、在图所示的电路中，电源电压不变。闭合电键K后，灯L、L都发12
光，—段时间后，其中的一盏灯突然变亮，而电压表V的示数变小，l
电压表V的示数变大，则产生这一现象的原因是 ( ) 2
A、灯L断路。 B、灯L短路。 1l
C、灯L断路。 D、灯L短路。 22
12、在图所示的电路中，当电键K闭合时，灯L、L均不亮。某同学用一12
根导线去查找电路的故障。他将导线先并接在灯L两端时发现灯L亮，12灯L
不亮，然后并接在灯L两端时发现两灯均不亮。由此可以判断 ( ) 12
A、灯L断路。 B、灯L短路。 11
C、灯L断路。 D、灯L短路。 22
13、在图所示的电路中，电源电压为6伏。当电键K闭合时，只有一只灯泡发
光，且电压表V的示数为6伏。产生这一现象的原因可能是 ( )
A、灯L短路。 B、灯L短路。 12
C、灯L断路。 D、灯L断路。 12
14、某同学连接电路如图所示，闭合开关，发现灯不亮，为检查电路故障，他
用电压表进行
测量，结果U=3V，U=0，U=0，U=3V，此电路故障可能是( ) AFBDABDF
A、开关接触不良。 B、电灯灯丝断了。
C、电灯L短路。 D、电阻R短路。
15、如图所示，将两只灯泡串联在电路中，闭合开关后，发现其中一只亮，另
一只不亮，发
3
S
生这种现象的原因是( )
A、不亮的灯泡灯丝断了或灯接触不良
B、两灯比较，不亮的灯泡电阻太大
C、两灯比较，不亮的灯泡电阻太小
D、两灯比较，通过不亮的灯泡的电流较小
16、如图所示电路中，电源电压不变，闭合开关S，电压表、电流表均有读
数，将滑片向左移动，一会儿发现电压表和电流表示数的比值变小。则下列判断正
确的是 ( )
A、电阻R短路,电压表的示数变大 2
B、电阻R断路,电流表的示数变大 2
C、滑动变阻器短路,电压表的示数变小
D、滑动变阻器断路,电流表的示数变小
17、在图所示电路中，电源电压保持不变。闭合电键S后，灯LL都12能正常
发光。一段时间后，其中一盏灯突然熄灭，而电压表和电流表示数的比值不变，出
现这一现象的原因可能是 ( )
A、灯L短路 B、灯L断路 22
C、灯L短路 D、灯L断路 11
18、图所示的电路中，电源电压不变，闭合电键，电路正常工作，一段时间后
发现，未移动滑动变阻器滑片，电压表与电流表示数的比值变大，则下列判断正确
的是 ( )
A、灯L可能熄灭 B、电阻R可能短路
C、灯L一定熄灭 D、电阻R一定断路
19、在图所示的电路中，电源电压为6伏，当电键S闭合时，只有一个灯泡发
光，且电压表示数为零。产生这一现象的原因可能是( )
A、L短路。 B、L断路。 11
C、L短路。 D、L断路。 22
20、在图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。
R 过了一会儿，两个电表的示数都变小，则下列判断中正确的是 ( ) L
A、 电阻R短路。 B、电阻R断路。 A V
C、 灯L短路。 D、灯L断路。 S
21、在图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。
过了一会儿，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )
S A、可能是灯L短路，电流表示数变小。
B、可能是灯L断路，电流表示数变小。 A C、可能是电阻R短路，电流表示
数变大。 V
R L D、可能是电阻R断路，电流表示数变小。
22、在图所示电路中，电源电压保持不变。闭合电键S后，电路正
4
常工作。过了一会儿，两个电表的示数均变大，则下列判断中正确的是 ( )
A、电阻R可能短路，灯L变亮 B、灯L断路
C、电阻R一定断路，灯L变暗 D、灯L短路
23、在图所示电路中，电源电压保持不变。闭合电键S后，小灯发光，过了一
会儿，两个电表的示数都变小，则下列判断中正确的是 ( )
A、小灯L一定不亮 B、小灯L可能不亮 C、电阻R可能断路 D、电阻R一定
短路
24、在图所示电路中，电源电压保持不变。闭合电键S后，灯LL12都发光。
突然有一盏灯不亮，但发现电压表和电流表示数比值变大，则产生这一现象的原因
可能是 ( )
A、灯L一定熄灭 B、灯L可能变亮 12
C、灯L可能断路 D、灯L可能短路 12
25、图所示的电路中，电源电压不变，闭合电键，电路正常工作，一段时间后
发现，其中一个电压表的示数变为0，在分析故障原因的说法中，不可能出现的是
( )
A、电阻R可能发生短路 B、电灯L可能发生断路
C、电阻R可能发生断路 D、电压表V2损坏
26、电路如右图所示，电源电压U=6伏恒定不变，定值电阻R=10欧，滑动变
阻器最大值R=20欧，关于滑动变阻器的功率，下列说法不M
正确的是:( )
A、当滑片P在a端时，滑动变阻器的功率为零;
B、当滑片P在ab中点时，滑动变阻器的功率为0.9瓦;
C、滑片P从a移动到b的过程中，滑动变阻器的功率逐渐变大;
D、滑片P从a移动到b的过程中，滑动变阻器的功率先变大后变小。
5
