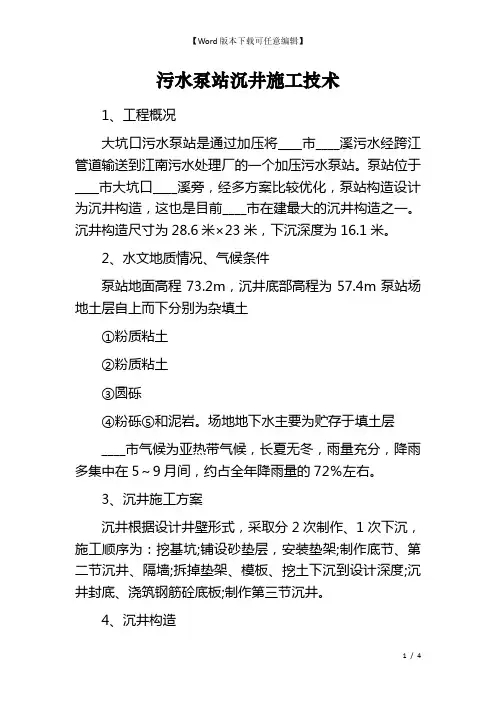

污水泵站沉井施工技术
污水泵站沉井施工技术1、工程概况大坑口污水泵站是通过加压将____市____溪污水经跨江管道输送到江南污水处理厂的一个加压污水泵站。
泵站位于____市大坑口____溪旁，经多方案比较优化，泵站构造设计为沉井构造，这也是目前____市在建最大的沉井构造之一。
沉井构造尺寸为28.6米×23米，下沉深度为16.1米。
2、水文地质情况、气候条件泵站地面高程73.2m，沉井底部高程为57.4m泵站场地土层自上而下分别为杂填土①粉质粘土②粉质粘土③圆砾④粉砾⑤和泥岩。
场地地下水主要为贮存于填土层____市气候为亚热带气候，长夏无冬，雨量充分，降雨多集中在5～9月间，约占全年降雨量的72％左右。
3、沉井施工方案沉井根据设计井壁形式，采取分2次制作、1次下沉，施工顺序为：挖基坑;铺设砂垫层，安装垫架;制作底节、第二节沉井、隔墙;拆掉垫架、模板、挖土下沉到设计深度;沉井封底、浇筑钢筋砼底板;制作第三节沉井。
4、沉井构造下沉受力计算根据以往经验，沉井高度大于12m，浇筑困难，下沉易引起倾斜，本沉井高达16.1m，采取分节制作，分节高度应保证其稳定性，使沉井能在自重下顺利下沉，沉井下沉系数计算如下：K=Q/L（H-2.5）f其中：K—沉井下沉系数Q—井壁自重H—井壁高度L—井壁外周长f—土壤的摩擦系数第一次下沉系数（包括第一、二节沉井和底梁、隔墙）：K=（539+346.42+151.8+26.38+89.7+40.5）×24／100.4×（16.1-6-2.5）×25＝1.5＞1.15本沉井根据沉井井壁设计分节，采取分三节制作，高度分别为7.1m，5.5m，3.5m，浇筑程序是第一、二节沉井砼和底梁、隔墙砼浇好后，待其到达设计强度100%后，即开展下沉12.1m然后开展封底、浇注设备平台、浇筑第三层沉井砼。
5、沉井施工过程5.1施工坑开挖沉井采取在基坑中制作，以减少下沉深度，降低施工作业面。
泵站沉井施工工艺
泵站沉井施工工艺嘿，朋友们！今天咱来唠唠泵站沉井施工工艺，这可真是个有意思的事儿呢！你想想啊，那沉井就像是一个巨大的“地下碉堡”，要稳稳地扎根在地下。
咱要做的呢，就是把它精心打造好。
先来说说场地准备吧，这就好比给咱的“碉堡”找个合适的安身之处。
得把场地清理得干干净净，平平整整的，不能有那些乱七八糟的障碍物来捣乱。
然后就是制作沉井啦！这可是个技术活。
就像盖房子一样，得用坚固的材料，一层一层地搭建起来。
而且尺寸可得把握好，不能大了也不能小了，不然可就麻烦咯！接着，下沉！这可不像扔块石头到水里那么简单。
得小心翼翼地控制着速度和方向，就好像开着一艘大船在海上航行，得时刻留意着周围的情况。
要是不小心沉歪了或者沉快了，那可就糟糕啦！下沉的过程中，还得注意排水呢！总不能让水把咱的“碉堡”给淹了呀。
这就好比家里的水管漏水了，咱得赶紧想办法把水弄走，不然家里不就成了水塘啦！当沉井终于到达预定位置的时候，哇，那成就感，别提多棒啦！就好像自己完成了一件超级伟大的作品。
这时候还没完呢，还得进行封底和后续的处理。
封底就像是给“碉堡”铺上一层坚固的地板，让它更加安稳。
泵站沉井施工工艺，说起来简单，做起来可不容易啊！每一个环节都得认真对待，不能有一丝马虎。
就好像做一顿丰盛的大餐，从买菜、洗菜到烹饪，每一步都得精心，才能做出美味的菜肴。
咱搞工程的人啊，就得有那份耐心和细心，把每一个细节都做到极致。
这样打造出来的泵站沉井，才能经得起时间的考验，才能为大家好好服务呀！这难道不是咱应该追求的吗？难道不是一件特别有意义的事情吗？所以啊，大家可得好好对待泵站沉井施工工艺，让它为我们的生活增添更多的便利和保障！。

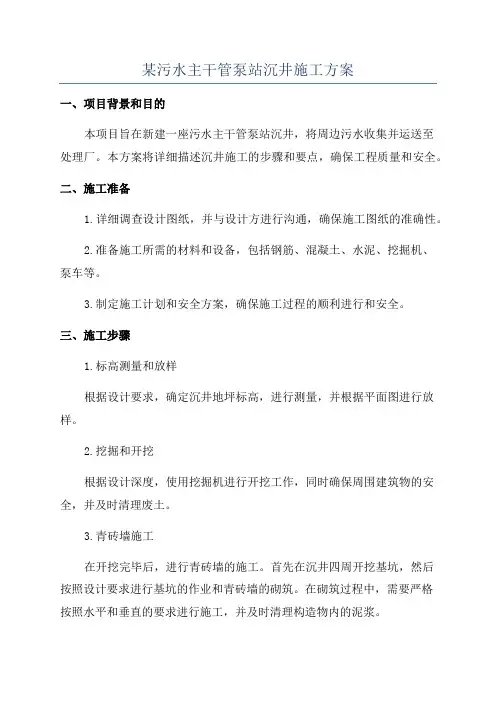

某污水主干管泵站沉井施工方案
某污水主干管泵站沉井施工方案一、项目背景和目的本项目旨在新建一座污水主干管泵站沉井，将周边污水收集并运送至处理厂。
本方案将详细描述沉井施工的步骤和要点，确保工程质量和安全。
二、施工准备1.详细调查设计图纸，并与设计方进行沟通，确保施工图纸的准确性。
2.准备施工所需的材料和设备，包括钢筋、混凝土、水泥、挖掘机、泵车等。
3.制定施工计划和安全方案，确保施工过程的顺利进行和安全。
三、施工步骤1.标高测量和放样根据设计要求，确定沉井地坪标高，进行测量，并根据平面图进行放样。
2.挖掘和开挖根据设计深度，使用挖掘机进行开挖工作，同时确保周围建筑物的安全，并及时清理废土。
3.青砖墙施工在开挖完毕后，进行青砖墙的施工。
首先在沉井四周开挖基坑，然后按照设计要求进行基坑的作业和青砖墙的砌筑。
在砌筑过程中，需要严格按照水平和垂直的要求进行施工，并及时清理构造物内的泥浆。
4.钢筋绑扎和混凝土浇筑在青砖墙施工完毕后，进行钢筋绑扎工作。
根据设计要求，在墙体和地面上按照规定间距绑扎钢筋，并及时清理钢筋焊接点上的锈蚀。
绑扎完毕后，进行混凝土浇筑。
浇筑前需检查模板的坚固性，并在浇筑时使用振动棒确保混凝土的均匀性。
5.设备安装和调试待混凝土完全凝固后，进行设备的安装工作。
根据设计要求，安装泵以及相关附件，并进行管道的连接和密封。
安装完毕后，进行设备的调试和试运行，确保设备运转正常。
6.完成阶段性验收和污水泵站的竣工经专业人员检查和验收后，确保沉井施工符合设计要求，达到验收标准。
随后，进行沉井的卫生检查和清理工作，确保沉井周围安全无隐患。
最后，办理竣工手续，完成污水主干管泵站的建设。
四、施工安全措施1.施工期间严禁人员在沉井内进行作业，严格按照操作规程进行施工。
2.设备安装过程中，要求安全员全程监督，确保施工人员和设备的安全。
3.在施工现场设置安全防护标志和警示牌，引导施工人员遵守安全规则。
4.严禁超载作业，以确保挖掘机和泵车的安全运作。
雨水泵站沉井施工方案(二)
雨水泵站沉井施工方案一、实施背景随着城市化进程的加快，城市面积的不断扩大，雨水排放问题逐渐凸显。
传统的雨水排放方式往往会造成城市内涝，给居民的生活和交通带来很大的困扰。
为了解决这一问题，建设雨水泵站沉井成为必要的措施。
二、工作原理雨水泵站沉井是一种用于收集和排放雨水的设施，其工作原理是通过地下沉井收集雨水，并通过泵站将雨水排放至污水处理厂或河流。
沉井通常由混凝土建造而成，具有一定的容积，可以暂时存储雨水。
泵站负责将沉井内的雨水抽出并排放。
三、实施计划步骤1.前期准备：确定施工地点、制定施工方案、采购所需材料和设备。
2.地下施工：进行地下沉井的挖掘和混凝土浇筑。
3.安装泵站：将泵站设备安装在沉井内，并连接电源和管道。
4.联通管道：将沉井与周边的雨水管道进行联通，确保雨水能够顺利进入沉井。
5.调试测试：对泵站进行调试测试，确保其正常运行。
6.运行维护：定期对泵站进行检查和维护，确保其正常运行。
四、适用范围雨水泵站沉井适用于城市道路、广场、小区等区域，能够有效收集和排放雨水，减少城市内涝的发生。
五、创新要点1.采用混凝土建造沉井，提高沉井的稳定性和耐久性。
2.使用高效的泵站设备，提高雨水排放效率。
3.与周边雨水管道进行联通，确保雨水能够顺利进入沉井。
六、预期效果1.解决城市雨水排放问题，减少城市内涝的发生。
2.提高城市的环境质量，改善居民的生活环境。
3.减少对污水处理厂的负荷，降低运营成本。
七、达到收益1.提高城市的抗洪能力，减少城市内涝造成的经济损失。
2.改善城市的生态环境，提升居民的生活质量。
3.降低污水处理厂的运营成本，提高资源利用效率。
八、优缺点优点：1.解决了城市雨水排放问题，减少城市内涝的发生。
2.提高了城市的环境质量，改善了居民的生活环境。
3.减少了对污水处理厂的负荷，降低了运营成本。
缺点：1.施工过程较为复杂，需要专业的施工队伍和设备。
2.需要占用一定的土地资源。
九、下一步需要改进的地方1.提高沉井的设计和施工水平，增加沉井的容积，提高雨水的收集能力。
泵站沉井安全施工方案
考虑地下水位变化对沉井的影响，采取有效的抗 浮措施，如设置抗拔桩或抗拔锚杆。
03 防渗漏设计
加强沉井的接缝和底板防渗处理，确保沉井在使 用过程中不发生渗漏。
沉井强度与稳定性分析
01
强度分析
根据设计荷载和材料强度，进行沉井的强度分析 ，确保沉井能够承受各种工况下的荷载。
02
稳定性分析
对沉井进行稳定性分析，包括抗滑移和抗倾覆等 ，确保沉井在使用过程中不发生失稳现象。
安全防护网
在施工现场周围安装安全 防护网，防止人员和物体 掉落。
个人防护用品
为施工人员配备必要的个 人防护用品，如安全帽、 手套、护目镜等，确保人 身安全。
04
施工过程安全控制
沉井下沉过程的安全控制
沉井下沉过程中的稳定性控制
01
在沉井下沉过程中，应确保沉井的稳定性，防止倾斜、位移和
沉陷等问题的发生。
施工范围和限制
施工范围
本工程包括泵站沉井的设计、施工、安装和调试等全过程。
施工限制
由于施工现场环境复杂，存在一定的安全风险，因此需要采取必要的安全措施，确保施工安全 。同时，施工过程中需遵守相关法律法规和规范要求，不得违规操作。
02
沉井设计
沉井结构设计
01 结构设计
根据泵站规模和地质条件，设计合理的沉井结构 ，包括井壁厚度、井口大小、刃脚等。
THANKS
感谢观看
防止涌水、流砂和土体滑移
02
在下沉过程中，应采取有效措施防止涌水、流砂和土体滑移等
问题，确保施工安全。
人员和设备员和设备进行安全防护，防止意外事故
的发生。
沉井封底的安全控制
封底前准备工作
封底后检测与验收
泵站沉井施工
第五节泵站沉井施工一、工程特点在做沉井是时，需注意周围的管线和建筑物，在沉井时需注意时刻进行观察，以确保施工安全和施工顺利进行。
二、沉井施工工艺井位测量定位基坑开挖分节高度的确定刃脚支垫刃脚模板支设刃脚钢筋的绑扎刃脚混凝土浇筑及养护井壁模板支设井壁钢筋绑扎井壁砼浇筑及养护刃脚垫架拆除挖土下沉土方吊运测量控制与观测封底三、主要施工方法1、井位测量定位根据图纸要求，定出井位中心点，放出基坑开挖范围，并在四周放出攀线桩。
2、基坑开挖根据沉井中心坐标及水准点进行测量放样。
基坑开挖深度为原地面下1.5m。
考虑到拆除垫层、支模、脚手架操作的需要，基坑四周宽比沉井宽1m,四周挖排水沟、集水井。
挖土用1台1m3履带式反铲挖土机挖土，配合人工修破和平整场地，挖出的土方用汽车驳运至弃土场地，基坑按1：1 放坡。
3、分节高度的确定根据设计要求，沉井分二节制作、一次下沉。
一次制作总高度一般不超过短边。
依次高度若过大，施工比较困难，下沉时易引起倾斜，本工程沉井尺寸为9*9m,故采取分节浇注，一次下沉。
分节高度应保证其稳定性，并使沉井能在自重状态下顺利下沉，其下沉系数K 不小于1.15 。
可按下式计算：K=（Q*B/（L（H-2.5）F+H）>1.15 （当H>5ni时）式中Q—沉井辎重及附加荷载（t）B—被井壁排除的水重（t ）当采取排水下沉B=0H-- 沉井下沉深度（m）L—沉井外部周长（m2.5 —按摩擦力在深5m时达到最大值，5m以下保持常值F—单位面积摩擦力的平均值R—刃脚反力，当挖空时R=0.6下沉中如遇下沉困难，在井壁与土层2cm-3cm间隙间进行灌水，保证下沉顺利进行。
施工顺序是：第一节沉井混凝土浇好后，强度达到75% 浇筑第二节混凝土，强度达到100% 沉井下沉到设计标高处。
4、刃脚支垫（1）刃脚支设模板，有垫架法，半垫架法和无垫架法，本沉井高度比较高、重量重、忍脚踏面面积较小、地基强度较低，根据以往施工经验若采用枕木，枕木不易踌躇，施工时不理想，本沉井电曾采用黄砂基层上加砼垫层浇筑法，垫层只做刃脚及底部隔梁，砼垫层上刷隔离剂，然后在其上支设刃脚及井壁模板，浇筑混凝土。
污水泵房沉井施工方案精选全文
可编辑修改精选全文完整版污水泵房沉井施工方案8.8.1、工程概况及工程地质条件：8.8.1.1、工程概况：郑州**污水泵站及干管工程主要解决郑州市城市北部污水排放，服务范围大致是金水路以北、郑铁编组站以东、郑东新区龙湖以西、连霍高速公路以南，服务面积92.3km2。
根据城市规划布局、发展方向及污水系统现状，结合地形特点，该泵站位于107 国道以东、机场北路以北、贾鲁河内，远期经处理后回用或排入贾鲁河内。
污水提升泵房采用沉井结构设计。
沉井结构平面尺寸为34.15×19.8M，顶标高为90.10。
沉井厚度：中间纵隔墙厚1.20M，横隔墙厚1.00M，四周井壁厚1.30M、1.10M、0.90M，底板厚1.50M。
8.8.1.2、工程地质条件：8.8.1.2.1、根据本工程地质勘察报告，沉井穿越的土层1～ 7层如下表：8.8.1.2.2、各层土的物理力学指标见下表：物理力学性质指标统计表（插表8-05）①粉质粘土夹粉土，黄褐色，软塑，干强度高，韧性中等，平均厚度1.90m。
②粉土，黄褐-褐黄色，湿～很湿，稍密，干强度低，韧性低，平均厚度3.99m。
③粉土，褐黄色，湿，稍密，干强度低，韧性低，平均厚度3.53m。
④粉土，褐黄-浅灰色，湿，稍密，干强度高，韧性低，平均厚度1.56m。
⑤粉质粘土，暗灰-深灰色，可塑，干强度中等，韧性中等，平均厚度2.75m。
⑥粉土，浅灰色，湿，中密，干强度低，韧性中低，平均厚度2.00m。
⑦粉细砂，暗灰-黄褐色，饱和，中密，局部夹粉土，平均厚度3.42m。
⑧中砂，灰褐色，饱和，密实，局部为粗砂，平均厚度10.60m。
从土层结构来讲，对沉井的下沉是有利的，但由于刃脚刚好穿入粉质粘土层，底板基本座落在粉土层上。
8.8.2、沉井施工的主要工序：（插图8-08）井点降水土方开挖铺砂垫层、浇注砼垫层制作第一段制作第二段制作第三段制作第四段破除承垫层取土下沉至标高封底板垫层封底板浇筑地面上沉井上沉井砼及其它砼8.8.3、主要施工技术措施：8.8.3.1、施工降水措施：8.8.3.1.1、井管井点降水方法的选择依据：本工程所处的地质条件及工程施工有以下特点：a、地质条件较差，沉井所在位置地基土分为七层，沉井底标高为－ 72.14M，着落在第七层土上，由于地表水大，地下水位高，水位埋深2.5 M，涌水量大，因此施工排水工作量很大。
泵站沉井施工方案
吴江运东污水处理系统污水总管工程（2标）泵站沉井施工方案工程名称：吴江运东污水处理系统污水总管工程（2标）施工单位：江苏广吴建设园林有限公司编制人：审批人：编制日期：年月日一、泵房沉井工程概况8#泵房沉井几何平面呈矩形，内径为7.9m×14.1m，井壁厚度0.8m，地下部分深11.26m，施工采用沉井法，10#泵房沉井几何平面呈矩形，内径为7.5m×11.60m，井壁厚度0.7m，地下部分深10.88m，施工采用沉井法。
根据图纸要求先将基坑开挖1.1m，待砂垫层和素砼垫层完成后，制作沉井。
沉井制作完成后，待沉井井壁混凝土强度达到设计强度后方可进行下沉施工。
根据本工程的实际情况，本沉井将分三次制作三次下沉施工，沉井采用混凝土浇筑。
本工程沉井采用排水法下沉。
二、泵站沉井工程主要项目的技术措施2.1 测量放样定位根据业主提供的水准点和导线点，按设计图的要求进行测量、放样、定位，做好沉井井位控制桩的设置、检查、复核和保护。
2.2 基坑开挖开挖前，按控制桩放出沉井位置和纵横轴线以及基坑开挖内外边线，同时定出底梁位置的沟槽边线，经复核无误后，进行基坑开挖。
基坑开挖采用反铲挖掘机进行挖土，开挖深度 1.1m，按1：1比例放坡，挖出的土方及时外运。
基坑开挖至设计标高后，立即设置周边排水明沟，尺寸为20cm×15cm，并设置集水井，以迅速排除坑内积水。
2.3 砂垫层、素混凝土垫层施工砂垫层采用抽槽型式，材料宜选用颗粒级配好的粗砂或中砂。
为了提高砂垫层的密实度，采用逐层摊铺振实法进行振实，每层厚度为25cm，每层摊铺和振实施工时，应逐层浇水控制砂的最佳含水量，并从集水井中及时排除积水，以此确保砂垫层的密实度。
砂垫层密实度采用钢筋贯入度法进行测定，即用一根直径为Φ16mm、长度为1.95m的平头圆钢，距离砂垫层顶面50cm处让其自由下落，当圆钢插入砂垫层的深度小于或等于7cm时，即认为砂垫层的密实度达到质量要求。
泵站沉井施工
（二）、泵站沉井施工1、沉井制作下沉工艺沉井制作程序为：场地整平一^放击~^开挖基底f 夯实基底f 抄平放线验线一^铺砂垫层、垫木安设刃脚铁件、绑扎钢筋f 支刃脚、井身模板浇筑砼、养护F模抽出垫木及支架井-- ►-------------- ►---------- ►——点降水、下节沉井下沉上节沉井制作沉井下沉沉封底砼浇筑底板砼浇筑泵站设备基础砼及沉井内部挡水板等砼结构施工。
2、沉井施工：采用分两节制作、分两次下沉组织施工。
泵站沉井施工时，首先进行场地平整，并根据设计要求座标定位沉井中心桩和纵横轴线控制桩，桩位经工程师认可后方可开始施工。
本工程基坑采用反铲机械开挖深度不小于2米，并将松软土质全部清除后，用砂性土回填、整平、夯实做为沉井制作的基础；沉井制作前对砂垫层的宽度和厚度、支承垫木的数量和布置进行设计、计算，并报工程师批准后实施。
为确保沉井制作及下沉时的稳定，结合本工程的地质情况，泵站沉井分两节制作，分两次下沉。
沉井接高时用测量仪器进行控制，以确保上下两节沉井的中轴线重合，沉井接高施工缝应将既有砼表面清凿、清洗干净；砼浇筑前，先安放止水条、铺筑一层与砼同标号的无碎石的砂浆再进行上层砼的浇筑。
模板采用组合钢模与木模结合，并符合有关规范要求；砼浇筑前，应按规定认真检查核对有关钢筋、模板、预留洞、预埋件的位置和尺寸确保无误；每道工序结束后及时通知工程师作隐蔽工程验收，经验收合格后，方可进行下道工序的施工。
施工缝止水和对拉螺栓止水应严格按照上海市《市政工程施工和验收技术规程》要求施工。
施工缝应凿除全部表面浮浆层，露出骨料，并清洗干净。
对拉螺栓中间加焊钢板止水片，止水片尺寸不小于3*50*50。
止水片与螺栓杆的焊接为周边焊，焊缝应饱满，要逐根检查焊接质量，并经工程师检查合格后方可进行下道工序施工。
沉井制作时，其框架梁与沉井一起制作。
沉井下沉采用喷射井点降水排水下沉。
分节下沉时，应对沉井结构、降水井点量及地基承载力进行检算。
泵站沉井专项施工方案
一、工程概况本项目为XX地区泵站建设，位于XX市XX区，主要功能是提升城市排水能力，缓解城市内涝问题。
泵站主体结构采用沉井施工方式，沉井尺寸为长×宽×高=12m×10m×9m，有效深度8m，刃脚深度1m。
二、施工工艺及流程1. 施工准备（1）施工现场清理：确保施工场地平整、干净，满足施工要求。
（2）材料设备准备：备齐沉井模板、钢筋、混凝土、防水材料、焊接设备等。
（3）施工人员培训：对施工人员进行技术交底，确保施工人员掌握施工工艺及安全操作规程。
2. 沉井制作（1）模板制作：根据沉井尺寸和结构要求，制作沉井模板，确保模板尺寸准确、平整。
（2）钢筋绑扎：按照设计图纸要求，进行钢筋绑扎，确保钢筋间距、直径符合规范。
（3）混凝土浇筑：采用分层浇筑、振捣密实，确保混凝土强度及密实度。
3. 沉井下沉（1）刃脚支设：在沉井底部设置刃脚，采用垫层法，确保地基承载力。
（2）均匀出土：下沉过程中，严格控制泥面高差，做到均匀、对称出土。
（3）纠偏：当出现平面位置和四角出现偏差时，及时纠正，纠偏幅度不宜过大，频率不宜过高。
（4）终沉阶段：在沉井下沉至距设计标高1m以上时基本纠正好，谨慎下沉，确保不再有超出容许范围的标高和轴线偏差。
4. 沉井接缝处理（1）混凝土接缝处理：采用防水混凝土或防水砂浆进行接缝处理，确保接缝严密。
（2）防水层施工：在沉井接缝处设置防水层，确保沉井防水效果。
三、施工质量控制及安全管理1. 质量控制（1）严格控制原材料质量，确保施工质量。
（2）加强施工过程监控，确保施工工艺及质量符合规范要求。
（3）做好施工记录，为工程验收提供依据。
2. 安全管理（1）加强施工人员安全教育，提高安全意识。
（2）做好施工现场安全防护措施，确保施工安全。
（3）制定应急预案，应对突发事件。
四、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
五、施工总结施工过程中，总结经验教训，不断提高施工技术水平，为我国泵站建设贡献力量。
