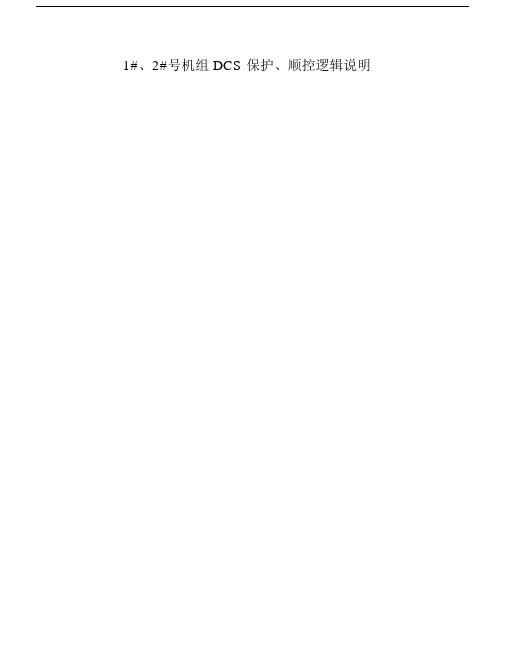

DCS保护顺控逻辑说明.doc
1#、2#号机组 DCS 保护、顺控逻辑说明目录第一部分 .FSSS系统逻辑说明 (6)一．MFT跳闸功能 ( 满足下列任何条件 MFT动作 ) (6)二．MFT后联动的设备 (9)三．OFT功能 (10)四．OFT后联动的设备 (11)五．锅炉吹扫 (11)六．燃油泄漏试验 (13)七．油层启动 (14)八．煤层启动 / 停止 (17)九．磨煤机跳闸 (MTR) (20)十．MTR后联动设备 ( 同时动作 ) (22)十一．磨煤机主电机启动条件 (23)十二．给煤机 . (24)十三．磨辊动作 . (25)十四．火检冷却风机（ A和 B） (25)十五．RB、 FCB 功能（另议） (26)第二部分．锅炉顺控逻辑说明 (27)一．烟风组 A(或 B)顺控 (27)二．开通道 A(或 B)顺控 (28)三．A( 或B) 引风机顺控（ 1HNC01EC001） (29)四．A( 或B) 空预器顺控 (1HLD01AC001) (34)五．A( 或B) 送风机顺控 (37)六．A( 或B) 一次风机顺控 (41)七．A( 或B) 密封风机顺控 (44)八．锅炉杂项设备说明： (47)第三部分．机侧顺控说明 (55)一．电动给水泵 (55)二．高压加热器顺控 (64)三．除氧器三段抽汽顺控 (74)四．凝结水泵顺控 (78)五．低压加热器顺控 (82)六．循环水泵顺控 (94)七．涉及到需要双机切换的设备 (96)八．真空泵顺控： (100)九．连锁启动的设备 (102)十．汽机防进水顺控 (106)十一．汽机杂项： . (107)第一部分 .FSSS 系统逻辑说明其功能由一对常规AP(AP5）处理器和一对故障安全型处理器(APF) 来实现。
其逻辑功能由以下几个主要部分组成：一．MFT跳闸功能 ( 满足下列任何条件MFT动作 )1、操作台手动MFT按钮 ( 采用单按钮方式 )2、两台送风机跳闸3、两台引风机跳闸4、2/3 炉膛压力高跳闸（延时2s ）5、2/3 炉膛压力低跳闸 ( 延时 2s)6、任二台给煤机投运时，两台一次风机跳闸，且油枪投运<9 只；或任三台给煤机投运时，两台一次风机跳闸7、2/3 汽包水位高 (300mm, 延时 2s)8、2/3 汽包水位低（ -350mm，延时 3s ）39、总风量小于30%（延时 10 秒）（ 32 万 NM/h ）10、火焰丧失跳闸。
调度端一键顺控操作的注意事项及防范
调度端一键顺控操作的注意事项及防范摘要：随着调控一体化模式的推进，调度与变电的职责界面已越来越小，变电站一次设备的状态转换逐渐由调度端来承担，电网运行方式的改变及变电站设备状态的转换将逐渐全部转至调度层面完成。
在此模式下，以保证调度安全为前提，提升调度操作效率尤为重要。
目前，调控系统一键顺控在云南电网已经逐步推广应用。
随着临沧供电局110kV鲁史数字化变电站的建成及投产，一键顺控在临沧供电局也正式开始实施应用。
本文就我局调控系统开展一键顺控操作需注意的有关事项及防范措施进行阐述。
关键词：一键顺控; ；程序操作；调控系统; 注意事项；防范近年来，随着电网建设的加快，变电站建设取得了长足的进步，然而,倒闸操作面临一系列的挑战，一键顺控操作被作为当前一种智能变电运检技术，正在全国范围内火热推广。
随着电网的不断发展和自动化程序研究的深入，变电站设备一键顺控倒闸操作技术日益成熟，可以提升变电站智能化水平，在智能电网现代化发展中，具有广阔的前景。
如今，云南电网调控程序化操作“一键顺控”功能已在各地州市局推广应用，临沧供电局紧跟步伐加入到一键顺控应用的行列。
一键顺控实现了线路、主变、断路器间隔运行与冷备用的状态转换，只需操作人、监护人和值班负责人各自输入一次操作密码，其余情况由系统自动校核并完成遥控操作，消除了每一步遥控操作均要占用两名调度员进行操作及监护的痛点，减少了调度操作人工干预的次数。
尤其是在进行110kV主变运行转冷备用和由冷备用转运行状态转换操作，由传统操作模式耗时80 min减少到1min ，极大地减轻了调度员的操作压力，同时减少了现场人员的操作时间，大大的减少了停电的时间，有效的提高了供电可靠性。
下面就一键顺控操作中需要注意的事项及防范措施开展探讨：一．调控系统一键顺控程序控制操作管理要求（一）程序控制应用范围包括线路停复电操作、主变（非内桥）停复电操作、倒电操作（包括合环倒电及停电倒电）。
涉及隔离开关操作的程序控制，必须依据电力调度控制中心每月下发的《地调管辖110kV及以下设备间隔可程序控制操作清单》开展操作。
TS01-SZ-RK003顺序控制系统(SCS)调试方案祥解

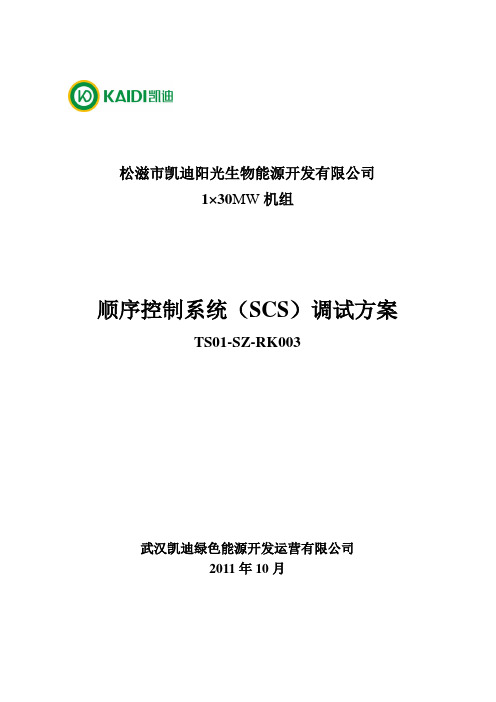

松滋市凯迪阳光生物能源开发有限公司1×30MW机组顺序控制系统（SCS）调试方案TS01-SZ-RK003武汉凯迪绿色能源开发运营有限公司2011年10月技术文件审批单目录1 概述 (1)2 编制依椐 (1)3 调试目的 (1)4 调试组织与分工 (2)5 调试质量目标 (2)6 调试内容及步骤 (2)6.1 主要顺序控制系统 (2)6.2 调试应具备的条件 (3)6.3 调试工器具 (3)6.4 调试步骤及要求 (3)7 安全措施 (5)8 附录 (7)1概述松滋市凯迪阳光生物能源开发有限公司，位于松滋市杨林市镇内，本期工程为新建1×30MW 生物质发电机组。
