简述测回法测定水平角的方法与步骤
实验五 测回法测水平角
实验五 测回法测水平角一、 目的和要求1. 掌握测回法观测水平角的观测顺序、记录和计算方法。
上、下半测回角值互差不 超过±40″；二、 计划和设备1. 实验学时安排2学时，实验小组4～6人组成；2. 实验设备为DJ 2型光学经纬仪或电子经纬仪一台及其它附属配件；3. 实验场地为实验大楼楼顶若干测量标志；4.每人用测回法测水平角一个测回，实验结束时，每人交实验报告一份。
三、 方法和步骤1. 经纬仪的安置松开三角架，安置于测点上，其高度大约在胸口附近，架头大致水平并安置好仪器； 对中，使架头中心对准测站点，踩紧脚架。
2. 经纬仪的使用1) 对中采用光学对中器对中，先利用三脚架使仪器大致对中，再利用脚螺旋使光学对中 器精确对中； 2) 整平升降三脚架使圆水准器居中，使仪器大致水平；在检查仪器是否对中，如果仪器不对中，重复上一步骤使仪器对中，再利用升降三脚架粗平仪器，最后利用脚螺旋精平仪器； 3) 瞄准瞄准的方法与水准仪操作基本相同； 4) 读数调节反光镜使读数窗亮度适当，对读数窗的目镜调焦，看清读数窗分划，根据使用的仪器情况进行读数； 3. 测回法测水平角1) 选定一测站点安置仪器，对中、整平后，再选定A 、B 两个目标； 2) 配置读盘：每人一个测回，读盘的位置配置为()n i /1801*-。
3) 进行盘左观测：11a b -=左β； 4) 进行盘右观测：22a b -=右β5) 观测结束后，检查各测回角值是否超限()右左βββ+=21； 四、 注意事项1. 瞄准目标时，尽可能瞄准目标底部；2. 同一测回观测时，切勿动读盘配置器；3. 注意仪器的安全使用。
实验报告四经纬仪的使用与测回法测水平角日期班组学号姓名。
水平角的测量方法
水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。
（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。
（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，置零、读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。
松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。
以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。
松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。
以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。
表3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注°′″°′″°′″°′″第一测回O 左A0 01 3098 19 1898 19 2498 19 30B98 20 48右A180 01 4298 19 30B278 21 12第二测回O 左A90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 366OABβ均值作为一测回角值β。
在本例中，上、下两半测回角值之差为：△β=βL －βR =98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。
简述测回法测量水平角的基本步骤
简述测回法测量水平角的基本步骤
测回法测量水平角是一种常见的测量技术，它的目的是确定两个重要的水平角度。
测回法是利用一个直尺地面上的比较测量，并建立一个名为“回路”的线，来观察两个并列水平角度之间的差距。
它是一种简单、准确、便捷的测量方法，能够满足有关水平角度测量的要求。
测回法测量水平角的基本步骤如下：
1.确定测量的基点和终点：首先要确定测量的基点和终点，基点要清楚，终点也要清楚，这些点要记住并明确。
2.观察和测量：接下来要利用望远镜或其他测量设备观察两个点之间的距离及角度差，并用直尺在地面上测量出来。
3.绘制回路：然后要绘制一个名为“回路”的线，其起点是测量点，终点是基点，以此确定水平角度的距离。
4.计算和报告：最后要将测量结果计算出来并最终报告出来，以便后续的维护和管理等工作。
上述是测回法测量水平角的基本步骤，这些步骤可以满足测量水平角度的不同要求，是一种实用而又精准的测量技术。
在这里需要强调的是，在测量水平角度时，应该确保精准，使用先进的仪器和测量设备，并严格按照规定的步骤和程序进行测量，以确保测量结果的准确性。
此外，在绘制回路时，需要绘制足够精确的线，以保证测量的精准性和准确性，有助于提高测量效率。
总之，测回法测量水平角是一种相对简单、准确、高效的测量方
法，在日常工作中得到广泛应用。
只要按照上述步骤操作，就能够得到比较准确的测量结果，从而满足不同的需求。
实验三 测回法测量水平角
实验三测回法测量水平角
一、目的和要求
1.掌握测回法测量水平角的方法、记录和计算；
2.没人对同一角度观测一测回，上、下半测回角之差不得超过±40，各测回角值互差
不得大于±24”
二、仪器和工具
经纬仪
三、方法和步骤
1.每组选一测站点O安置仪器，对中、整平后，在选定A,B两个目标；
2.如果度盘变换器为复测式，盘左，转动照准部使水平度盘读数略大于零，将复测扳
手扳向下，再去瞄准A目标，将扳手扳向下，读取水平度盘读数a1，记入手簿。
如为拨盘式度盘变换器，应先瞄准目标A，后拨度盘读数器，使读数略大于零；
3.顺时针方向转动照准部，瞄准B目标，读数b1并记录，盘左测得∠AOB为
β左=b1-a1
4纵转望远镜为盘右，先瞄准B目标，读数b2并记录，逆时针方向转动照准部，瞄准A目标，读数a2并记录，盘右测得∠AOB为
β右=b2-a2
5若上下半测回角值之差不大于40“，计算一测回角值β=½(β左+β右)；
6.观测第二测回时，应将起始方向A的度盘读数安置于90〬附近。
各测回角值互差不大于±24”，则计算平均角值。
四、记录格式
测回法观测手簿。
简述测回法测定水平角的方法与步骤
简述测回法测定水平角的方法与步骤
测回法测定水平角是利用水平仪测量水平角，又称水平角测量。
测回法是一种连续测量，即利用水平仪连续地移动。
其测定水平角的主要步骤如下：
一、在需要测量的起点（这一部分称为控制点）设立水平仪，放置在任意稳定的垫上，确定其正中央方位线，仪器面朝正转方向。
二、移动水平仪，步行速度约为60厘米/秒，以避免碰到地面或障碍物，注意水平仪上指针一定要处在0位。
三、用水平仪内置的物表，将地面的控制点标定水平仪指针，以读出水平角的刻度及其方向值。
四、然后，继续移动水平仪，终点位置需要与起点面积相同，也就是水平仪指针从原来的0位又转到0位。
五、将水平仪指针跨越的所有度数值累加起来，便可以得到该环形井的水平角。
测量水平角有很多方法，但是测回法对于快速、准确、精确测量水平角有较大优势，更能满足工程项目的要求。
因此，测回法测定水平角在工程中的应用非常广泛。

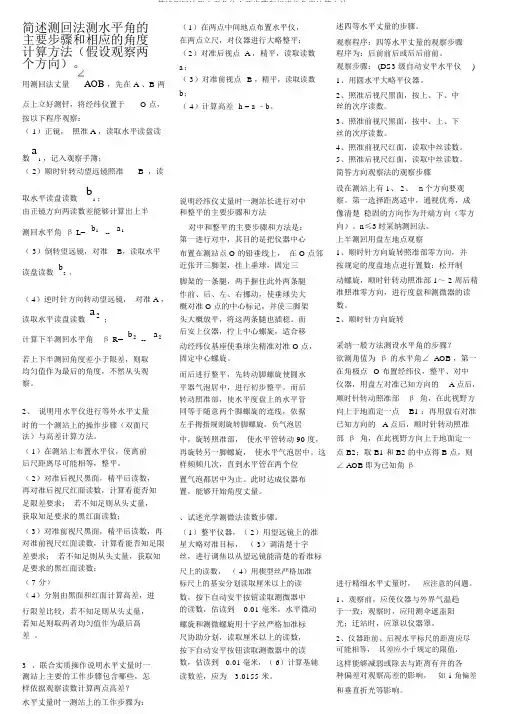

简述测回法测水平角的主要步骤和相应的角度计算方法
简述测回法测水平角的主要步骤和相应的角度计算方法（假设观察两个方向）。
用测回法丈量AOB ，先在A、B两点上立好测钎，将经纬仪置于O 点，按以下程序观察：（ 1）正镜，照准 A ，读取水平读盘读数a1 ，记入观察手簿；（ 2）顺时针转动望远镜照准 B ，读取水平读盘读数b 1 ；由正镜方向两读数差能够计算出上半测回水平角β L=b1--a1（ 3）倒转望远镜，对准B，读取水平读盘读数b2；（4）逆时针方向转动望远镜，对准 A ，读取水平读盘读数a2；计算下半测回水平角β R=b2--a2若上下半测回角度差小于限差，则取均匀值作为最后的角度，不然从头观察。
2、说明用水平仪进行等外水平丈量时的一个测站上的操作步骤（双面尺法）与高差计算方法。
（1）在测站上布置水平仪，使离前后尺距离尽可能相等，整平。
（2）对准后视尺黑面，精平后读数，再对准后视尺红面读数，计算看能否知足限差要求；若不知足则从头丈量，获取知足要求的黑红面读数；（3）对准前视尺黑面，精平后读数，再对准前视尺红面读数，计算看能否知足限差要求；若不知足则从头丈量，获取知足要求的黑红面读数；（7 分）（4）分别由黑面和红面计算高差，进行限差比较，若不知足则从头丈量，若知足则取两者均匀值作为最后高差。
3、联合实质操作说明水平丈量时一测站上主要的工作步骤包含哪些，怎样依据观察读数计算两点高差？水平丈量时一测站上的工作步骤为：（1）在两点中间地点布置水平仪，在两点立尺，对仪器进行大略整平；（2）对准后视点 A ，精平，读取读数a；（ 3）对准前视点 B ，精平，读取读数b；（ 4）计算高差h = a –b。
说明经纬仪丈量时一测站长进行对中和整平的主要步骤和方法对中和整平的主要步骤和方法是：第一进行对中，其目的是把仪器中心布置在测站点 O 的铅垂线上，在 O 点邻近张开三脚架，挂上垂球，固定三脚架的一条腿，两手握住此外两条腿作前、后、左、右挪动，使垂球尖大概对准 O 点的中心标记，并使三脚架头大概放平，将这两条腿也插稳。
测回法测量水平角的实验原理
测回法测量水平角的实验原理测回法是一种测量水平角的实验方法，主要原理是通过利用望远镜显微投影仪的特性，将目标点映射到度盘上，从而测量水平角。
实验装置主要包括：望远镜显微投影仪、射线指示仪、度盘、水平仪、三角架等。
首先，将望远镜显微投影仪固定在三角架上，并使其与水平仪保持水平；然后，在待测目标点附近设立射线指示仪，用于精确定位目标点；最后，在合适位置放置度盘，用于测量水平角。
测回法的实验步骤如下：1.调整望远镜显微投影仪的水平：首先，通过水平仪调整望远镜显微投影仪与水平面保持平行；然后，通过调节望远镜显微投影仪的调节螺丝，使望远镜和水平仪的视轴重合。
2.定位目标点：在待测目标点周围设立射线指示仪，通过调整射线指示仪的位置，使目标点正好位于望远镜的视场中心。
3.投影测量：调整望远镜显微投影仪的聚焦，使目标点清晰可见；然后，通过旋转度盘，使目标点的影像移动到度盘上的指针所在刻度位置，并记录度盘上的刻度数值。
4.计算水平角：根据测回法的原理，通过对望远镜显微投影仪和度盘的标定，以及度盘上的刻度数值，可以计算出目标点的水平角度数。
测回法的原理主要是利用望远镜显微投影仪的特性。
望远镜显微投影仪是一种光学仪器，它可以将目标点映射到投影屏上，从而实现对目标点的测量。
当望远镜与度盘固定在一起时，通过度盘的刻度数值，可以计算出目标点的水平角度。
1.保证仪器的水平：望远镜显微投影仪和度盘应该在水平面上，以减少仪器误差。
2.精确定位目标点：通过射线指示仪的辅助，可以精确定位目标点，以减少测量误差。
3.注意视觉的准确性：调整望远镜显微投影仪的聚焦，使目标点映射清晰可见，以减少读取误差。
4.多次测量：为了提高测量的精度，可以进行多次测量，并取平均值。
总之，测回法是一种通过显微投影仪将目标点映射到度盘上，从而测量水平角的实验方法。
通过合理调整仪器的位置和姿态、精确定位目标点、注意视觉准确性等措施，可以提高测量的准确性和精度。
简述测回法测定水平角的方法与步骤
简述测回法测定水平角的方法与步骤
水平角是指在直线或曲线上到某一点的角，通常用以测量设备的水平姿态或位置关系、测量建筑物的所处的位置和方位。
因此，准确测量水平角非常重要，一般采用测回法进行测量。
本文旨在简要介绍测回法测量水平角的方法和步骤。
首先，要准备好测量工具和设备，其中包括：水准仪、千分尺、角度尺，以及可能需要的测量设备支架和调整杆。
其次，要准备好建立基准点和地面准确测量的材料，并确定基准点的位置，并将水准仪放置在此处。
接着，使用水准仪建立水准横线，使用千分尺检查水准横线的准确性，并使用角度尺测量横线与要测量的角度之间的角度。
最后，记录仪表的测量数据，确定水平角的准确度。
以上就是测回法测量水平角的方法和步骤。
它可以帮助我们更准确、快速地测量水平角，为工程结构及建筑等提供更专业、可靠的水平测量数据。
但是，我们需要注意，测量水平角时，除了准确操作，还需要注意仪器的精度和稳定性，才能得出更准确的测量结果。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述测回法测定水平角的方法与步骤
以《简述测回法测定水平角的方法与步骤》为标题，写一篇3000字的中文文章
水平角是在建筑和土木工程等领域中非常重要的一项测量，它表示水平面与垂直面之间的夹角，在施工中也被称为水平放置角度。
准确测量水平角的方法有很多种，主要有水准仪测量法和测回法。
本文将对测回法测定水平角的方法和步骤进行简述。
测回法测定水平角的第一步是安装方位尺。
首先需要在要测量的位置安装方位尺，方位尺的安装应符合有关法规和技术要求，并确保测量的精度。
接下来，在水准仪的支架上安装上垂线和水准尺。
垂线安装在水准仪的支架上，然后安装水准尺，将水准尺与垂线平行。
接下来，启动水准仪，调节垂线和水准尺，使水准尺与地面呈水平状态。
之后，将水准仪面对正在测量的位置，并使水准尺指向这个位置，此时，007首页比较方位尺上的钩子和水平尺上的水平线，记录差值，即可得到水平角的值。
最后，记录测量结果，并绘制出测量的示意图。
测定的结果主要有两部分：一是测量的水平角的值，二是测量示意图。
测量示意图表示了测量的位置、测量的方式以及测量的结果，便于进行后续的核查和审核。
测回法测定水平角的方法主要有安装方位尺、调整垂线和水准尺、记录测量结果以及绘制测量示意图几个步骤。
在实际施工中，应根据施工要求，按照上文的步骤准确的进行测定，以保证施工的质量。
为了更准确的测定水平角，在施工前要进行测量点的设计，以确保施工的准确性。
这就要求施工工程师仔细选择测量点的位置，要重视测量点的分布和高低关系，以确保应有的测量精度。
同时，要确保整个测量过程中所有设备和仪器处于正常使用状态，并进行定期维护和保养。
总之，测回法测定水平角是一个复杂的过程，需要谨慎地进行，才能保证施工的质量。
测量前，要做好测量计划，选择合适的测量点，控制测量精度；测量中，要确保仪器的正常使用；测量后，要记录测量的结果，绘制测量的示意图。
以上就是测回法测定水平角的方法和步骤，希望对大家有所帮助。
