机械设计基础总结
1 机械设计基础总结 第一章 平面机构的自由度和速度分析 1.1 构件 ——独立的运动单元 零件 ——独立的制造单元 运动副——两个构件直接接触组成的仍能产生某些相对运动的连接。 机构——由两个或两个以上构件通过活动联接形成的构件系统。 机器——由零件组成的执行机械运动的装置。 机器和机构统称为机械。构件是由一个或多个零件组成的。 机构与机器的区别： 机构只是一个构件系统，而机器除构件系统之外还包含电气，液压等其他装置；机构只用于传递运动和力，而机器除传递运动和力之外，还具有变换或传递能量，物料，信息的功能。 1.2运动副——接触组成的仍能产生某些相对运动的联接。 运动副元素——直接接触的部分（点、线、面） 运动副的分类： 2
1）按引入的约束数分有： I级副（F=5）、II级副（F=4）、III级副（F=3）、IV级副（F=2）、V级副（F=1）。 2）按相对运动范围分有： 平面运动副——平面运动 空间运动副——空间运动 平面机构——全部由平面运动副组成的机构。 空间机构——至少含有一个空间运动副的机构 3）按运动副元素分有： 高副（）——点、线接触，应力高；低副（）——面接触，应力低 1.3机构：具有确定运动的运动链称为机构 机构的组成：机构＝机架＋原动件＋从动件 保证机构具有确定运动时所必须给定的独立运动参数称为机构的自由度。 24y 原动件＜自由度数目：不具有确定的相对运动。原动件＞自由度数目：机构中最弱的构件将损坏。 1.5局部自由度：构件局部运动所产生的自由度。出现在加装滚子的场合，计算时应去掉Fp。 复合铰链——两个以上的构件在同一处以转动副相联。m个构件, 有m－1转动副 3
虚约束 对机构的运动实际不起作用的约束。 计算自由度时应去掉虚约束。 出现场合：1两构件联接前后，联接点的轨迹重合，2.两构件构成多个移动副，且导路平行。 3.两构件构成多个转动副，且同轴。4运动时，两构件上的两点距离始终不变。5.对运动不起作用的对称部分。如多个行星轮。6.两构件构成高副，两处接触，且法线重合。 1.6机构运动简图——用以说明机构中各构件之间的相对运动关系的简单图形。 作用——1.表示机构的结构和运动情况。2.作为运动分析和动力分析的依据。 步骤： 1）运转机械，搞清楚运动副的性质、数目和构件数目； 2）测量各运动副之间的尺寸，选投影面（运动平面），绘制示意图。 3）按比例绘制运动简图。简图比例尺： μl =实际尺寸 m / 图上长度mm 4）检验机构是否满足运动确定的条件。 1.7 F=3n－(2Pl +Ph ) 1.8速度瞬心 4
两个作平面运动构件上速度相同的一对重合点，在某一瞬时两构件相对于该点作相对转动 ，该点称瞬时速度中心。求法？ 若机构中有n个构件，则∵每两个构件就有一个瞬心 ∴根据排列组合有N＝n(n-1)/2 求法：1）直接观察法：适用于求通过运动副直接相联的两构件瞬心位置。 2）三心定律：三个彼此作平面运动的构件共有三个瞬心，且它们位于同一条直线上。此法特别适用于两构件不直接相联的场合。
第二章 平面连杆机构 2.1何谓平面连杆机构？它有何特点？能够实现哪些运动转换？ 平面连杆机构是有若干构件用低副（转动副、移动副）连接组成的平面机构，又称平面低副机构。 ①采用低副。面接触、承载大、便于润滑、不易磨损 形状简单、易加工、容易获得较高的制造精度。 ②改变杆的相对长度，从动件运动规律不同。 ③连杆曲线丰富。可满足不同要求。 5
若组成转动副的两构件能作整周相对运动，则称该转动副为整转副，否则称为摆动副。 2.2铰链四杆机构的基本形式，特性，生产中有何作用？哪些特性对工作不利？如何消除其影响？ 曲柄摇杆机构、双曲柄机构和双摇杆机构 1）曲柄摇杆机构 特征：曲柄＋摇杆 作用：将曲柄的整周回转转变为摇杆的往复摆动。 如雷达天线。 2）双曲柄机构 特征：两个曲柄 作用：将等速回转转变为等速或变速回转。 3）双摇杆机构 特征：两个摇杆 对工作不利的特性： 极位，死点位置：施加外力，利用构件自身惯性可以解决。 运动不确定性：当四个铰链中心处于同一直线上将出现运动不确定性。可以在主，从动曲柄上错开一定角度再安装一组平行四边形机构来消除运动不确定状态。 2.3四杆机构的演化形式有哪些？他们是通过什么6
途径演化而来的？在工程上有哪些实际应用？ （1）改变构件的形状和运动尺寸 曲柄摇杆机构，曲柄滑块机构，偏心曲柄滑块机构，对心曲柄滑块机构，双滑块机构，正弦机构。 （2）改变运动副的尺寸 偏心轮机构 （3）选不同的构件为机架 曲柄滑块机构 导杆机构 2.4在铰链四杆机构中，转动副成为周转副的条件是什么？ 1最短杆与最长杆长度之和小于或等于其余两杆长度之和。 2整转副是由最短杆与其临边组成 2.5铰链四杆机构的形式和尺寸之间关系如何？曲柄存在的条件： 曲柄存在的条件 1. 最长杆与最短杆的长度之和应≤其他两杆长度之和称为杆长条件。 2.连架杆或机架之一为最短杆。 2.6四杆机构的极位和死点有何异同 在曲柄摇杆机构中，当曲柄与连杆两次共线时，7
)180/(21CC11180KK
2212tCCV121221tCC
tCC
21
t
t
180180
12V
VK
摇杆位于两个极限位置，简称极位。 摇杆为主动件，且连杆与曲柄两次共线时，有：γ＝0此时机构不能运动. 称此位置为：“死点” 死点要求是摇杆为主动件曲柄为从动件时的极位才是死点
2.7何谓行程速比系数K？它描述了机构的什么特性？它与极位夹角有何关系？ 当曲柄以ω继续转过180°-θ时，摇杆从C2D,置摆到C1D，所花时间为t2 ,平均速度为V2 ,那么有：
显然t1>t2 v2>v1,摇杆的这种特性较急回运动。 称K为行程速比系数，特性：K值越大，急回性质越明显。 于极位夹角的关系式：
且θ越大，K值越大，急回性质越明显 2.8存在急回特性的装置？什么情况下没有急回特性？
/)180(2t8
具有急回特性的四杆机构除曲柄摇杆机构外，还有偏置曲柄滑块机构和摆动导杆机构等。 当=0°，k=1时,无急回特性. 2.9曲柄摇杆机构中，当以曲柄为原动件时，是否存在死点？ 不存在。 2.10曲柄摇杆机构、双摇杆机构、双摇杆机构、曲柄滑块机构和摆动导杆机构等各在什么条件下会出现死点？机构在死点位置会出现什么后果？可采取哪些措施解决？ 摇杆为主动件的曲柄摇杆机构，当曲柄与连杆两次共线时，忽略连杆质量的情况下，连杆是二力杆，因此连杆对曲柄的作用力通过曲柄铰链中心A，给曲柄的驱动力矩为０，机构就会出现卡死或运动不确定的现象。死点通常有害，应设法消除。消除方法有： ② 对从动曲柄施加附加力矩。 ② 利用构件自身或飞轮的惯性。 ③ 多组相同机构错开一定角度布置。 2.11机构的压力角和传动角?对传动性能的影响？设计四杆机构时，对传动角有何要求？ 压力角：从动件驱动力F与力作用点绝对速度之间9
所夹锐角。 传动角（γ）=90度-压力角（α） γ↑F’→对传动有利。又可用γ的大小来表示机构传动力性能的好坏, 设计时要求: γmin≥50° 2.12曲柄摇杆机构都得最大和最小传动角出现在什么位置？当摇杆主动时，其传动角又如何？ 在曲柄摇杆机构中,若以曲柄为原动件时,最小传动角出现在曲柄与机架的两个共线位置之一处。 2.13导杆机构的传动角是多少？ 摆动导杆机构的传动角始终等于90°。 2.14曲柄滑块机构的最大和最小传动角出现在什么位置？当滑块主动时，其传动角又如何？
第三章 凸轮机构 3.1凸轮机构有哪些类型？特点如何？ 1)按凸轮形状分：盘形、 移动、 圆柱凸轮 ( 端面 ) 。 2)按推杆形状分：尖顶、 滚子、 平底从动件。 3)按推杆运动分：直动(对心、偏置)、 摆动 10
4)按保持接触方式分：力封闭（重力、弹簧等）几何形状封闭(凹槽，等宽，等径，主回凸轮) 特点： 尖顶——构造简单、易磨损、用于仪表机构； 滚子——磨损小，应用广； 平底——受力好、润滑好，用于高速传动。 3.2凸轮机构从动件常用运动规律有哪几种？有何特点？适用于哪些场合？ 一、多项式运动规律 1.等速运动（一次多项式）运动规律。刚性冲击 2.等加等减速（二次多项式）运动规律：位移曲线为一抛物线。加、减速各占一半。柔性冲击 3.五次多项式运动规律：无冲击，适用于高速凸轮 二、三角函数运动规律 1.余弦加速度(简谐)运动规律：在起始和终止处理论上a2为有限值，产生柔性冲击。 2.正弦加速度（摆线）运动规律：无冲击 三、改进型运动规律：将几种运动规律组合，以改善运动特性。正弦改进等速 3.3何谓刚性冲击和柔性冲击？它们出现在哪几种常用运动规律中？
机械设计基础心得体会
机械设计基础心得体会一、课程重点摘要1掌握产品开发流程及了解3C认证过程。
2学习上位机的通信工作方式及通信的主从模式，了解云服务的应用和优点。
3学习ERP系统的使用过程及了解新建料号的注意要点。
4交流座谈，学习别人的长处和总结自己的不足点。
二、个人体验产品开发流程：产品企划设计试作量试验证量产销售，3C认证过程：工厂认证申请CQC受理样品检测质量中国质量认证中心产品登记认证申请书填写。
在产品开发和3C认证时要有严谨性和规范性，才可以减少一些简单的失误，所以工作端正态度，细心查证，对产品开发认证至关重要。
上位机（主端）发送命令，下位机（从端）可接受响应，具有主从的工作模式，云服务因其低成本，专业可靠的优点成为将来通信发展的大趋势之一。
通信是产品未来的发展趋势之一，比如现在的共享单车具有很强大的云服务通信能力，使用和维护起来都很方便。
至于ERP系统，需要注意新建料号时摘要必须用繁体，步骤操作和名称填写要细心。
交流座谈认识到自己在建议的提出上缺乏深度和未对问题答案进行可行性分析，所以在提出问题之前要先进行可行性分析，还有要注意设计基准的规范性和产品的实用性，产品不是功能越多越好，就比产品添加通信功能和安全保护功能固然好，可也要考虑到用户实际价格接受能力。
交流接触器测试项目有动作电压、铁芯冲程、接点裕度和工频耐压等，验证项目有电气寿命、机械寿命和端子温升。
在测试项目时，我们不能只为测试而测试，要明白之所以发生这个现象或故障发生的原因，以及寻求解决办法。
比如线圈烧毁时，我们要根据现象判断烧毁是不是电压规格不对、施加电压不正常、或者是操作电压太低，亦或是线圈层间短路，然后对症下药，这样有经过思考就会比只得出一个结果更有意义。
这周做了测试交流接触器吸合、释放电压，电气寿命和机械寿命的实验，还做了弹簧耐久度测试、漆包线是否破损、弹簧压力测试，并做了一些简单的硬度测试和金相检测实验。
漆包线有无针孔用化学方法检验，测试前先将将漆包线加酚酞和酒精用水混合成的溶液中再通电，之后如果漆包线附近变成淡红色，则说明存在针孔破损。
机械设计基础知识点总结汇总
1.构件：独立的运动单元/零件：独立的制造单元机构：用来传递运动和力的、有一个构件为机架的、用构件间能有确定相对运动的连接方式组成的构件系统（机构=机架（1个）+原动件（≥1个）+从动件（若干））机器：包含一个或者多个机构的系统注：从力的角度看机构和机器并无差别，故将机构和机器统称为机械1. 机构运动简图的要点：1）构件数目与实际数目相同2）运动副的种类和数目与实际数目相同3）运动副之间的相对位置以及构件尺寸与实际机构成比例（该项机构示意图不需要）2. 运动副（两构件组成运动副）：1）高副（两构件点或线接触）2）低副（两构件面接触组成），例如转动副、移动副3. 自由度（F ）=原动件数目，自由度计算公式：为高副数目）（为低副数目）（为活动构件数目）（H H L L P P P P n n F --=23 求解自由度时需要考虑以下问题：1）复合铰链2）局部自由度3）虚约束4. 杆长条件：最短杆+最长杆≤其它两杆之和（满足杆长条件则机构中存在整转副）I ） 满足杆长条件，若最短杆为机架，则为双曲柄机构 II ） 满足杆长条件，若最短杆为机架的邻边，则为曲柄摇杆机构III ） 满足杆长条件，若最短杆为机架的对边，则为双摇杆机构IV ） 不满足杆长条件，则为双摇杆机构5. 急回特性：摇杆转过角度均为摆角（摇杆左右极限位置的夹角）的大小，而曲柄转过角度不同，例如：牛头刨床、往复式输送机急回特性可用行程速度变化系数（或称行程速比系数）K 表示 11180180180//21211221+-︒=⇒-︒+︒=====K K t t t t K θθθϕϕψψωω θ为极位夹角（连杆与曲柄两次共线时，两线之间的夹角）6. 压力角：作用力F 方向与作用点绝对速度c v 方向的夹角α7. 从动件压力角α=90°（传动角γ=0°）时产生死点，可用飞轮或者构件本身惯性消除8. 凸轮机构的分类及其特点：I)按凸轮形状分：盘形、移动、圆柱凸轮（端面） II ）按推杆形状分：1）尖顶——构造简单，易磨损，用于仪表机构（只用于受力不大的低速机构）2）滚子——磨损小，应用广3）平底——受力好，润滑好，用于高速转动，效率高，但是无法进入凹面 III ）按推杆运动分：直动（对心、偏置）、摆动 IV)按保持接触方式分：力封闭（重力、弹簧等）、几何形状封闭（凹槽、等宽、等径、主回凸轮）9. 凸轮机构的压力角：从动件运动方向与凸轮给从动件的力的方向之间所夹的锐角α（凸轮给从动件的力的方向沿接触点的法线方向）压力角的大小与凸轮基圆尺寸有关，基圆半径越小，压力角α越大（当压力角过大时可以考虑增大基圆的半径）10. 凸轮给从动件的力FF ’和使从动件压紧导路的有害分力F ’’（F 11. 使导路摩擦力大于有用分力F ’，系统无法运动，即发生自锁，【α】在摆动凸轮机构中建议35°-45°，【α】在直动凸轮机构中建议30°，【α】在回程凸轮机构中建议70°-80°12. 凸轮机构的运动规律与冲击的关系：I ）多项式运动规律：1）等速运动（一次多项式）运动规律——刚性冲击2）等加等减速（二次多项式）运动规律——柔性冲击3）五次多项式运动规律——无冲击（适用于高速凸轮机构） II ）三角函数运动规律：1）余弦加速度（简谐）运动规律——柔性冲击2）正弦加速度（摆线）运动规律——无冲击 III ）改进型运动规律：将集中运动规律组合，以改善运动特性13. 凸轮滚子机构半径的确定：为滚子半径、为理论轮廓的曲率半径、为工作轮廓的曲率半径T a r ρρ I ）轮廓内凹时：T a r +=ρρ II ）轮廓外凸时：T a r -=ρρ（当0=-=T a r ρρ时，轮廓变尖，出现失真现象，所以要使机构正常工作，对于外凸轮廓要使T r >min ρ）注：平底推杆凸轮机构也会出现失真现象，可以增大凸轮的基圆半径来解决问题14. 齿轮啮合基本定律：设P 为两啮合齿轮的相对瞬心（啮合齿轮公法线与齿轮连心线21O O 交点），12122112b b r r P O P O i ===ωω（传动比需要恒定，即需要P O P O 12为常数） 15. 齿轮渐开线（口诀）：弧长等于发生线，基圆切线是法线，曲线形状随基圆，基圆内无渐开线啮合线：两啮合齿轮基圆的内公切线啮合角：节圆公切线与啮合线之间的夹角α’（即节圆的压力角）16. 齿轮的基本参数：（弧长）弧长）齿槽宽齿厚、——齿根圆、——齿顶圆kk f f a a e s d r d r ( 基圆上的弧长）法向齿距（周节）齿距（周节）：(b n k k k p p e s p =+= f a h h 高度）齿根高（分度圆到齿根高度）齿顶高（分度圆到齿顶分度圆：人为规定（标准齿轮中分度圆与节圆重合），分度圆参数用r 、d 、e 、s 、p=e+s 表示（无下标）B h h h f a ）齿宽（轮齿轴向的厚度全齿高+= 轮齿的齿数为zmz r mz d p m p zp d zp d m 21,,///====⇒==有故定义只能取某些简单的值，，人为规定：分度圆的周长模数ππππ齿轮各项参数的计算公式：mz d =）短齿制正常齿齿顶高系数.80,1(****===a a a a a h h h m h h).3025.0()(*****==+=c c c m c h h a f 短齿制正常齿顶隙系数m c h h h h a f a )2(**+=+=m h z h d d a a a )2(2*+=+= m c h z h d d a f f )22(2**--=-=17. 分度圆压力角α=arcos （b r /r ）（b r 为基圆半径，r 为分度圆半径）所以ααcos cos mz d d b== 所以ααπαππcos cos cos p m z mz z d p p b b n===== 18. 齿轮重合度：表示同时参加啮合的轮齿的对数，用ε（ε≥1才能连续传动）表示，ε越大，轮齿平均受力越小，传动越平稳19. m c c c e s *21,00==-为标准值即顶隙即理论上齿侧间隙为标准安装时的中心距2121r r r c r a fa +⇒=++= 20. 渐开线齿轮的加工方法：1）成形法（用渐开线齿形的成形刀具直接切出齿形，例如盘铣刀和指状铣刀），成形法的优点：方法简单，不需要专用机床；缺点：生产效率低，精度差，仅适用于单件生产及精度要求不高的齿轮加工2）范成法（利用一对齿轮（或者齿轮与齿条）互相啮合时，其共轭齿阔互为包络线的原理来切齿的），常见的刀具例如齿轮插刀（刀具顶部比正常齿高出m c *，以便切出顶隙部分，刀具模拟啮合旋转并轴向运动，缺点：只能间断地切削、生产效率低）、齿条插刀（顶部比传动用的齿条高出m c *，刀具进行轴向运动，切出的齿轮分度圆齿厚和分度圆齿槽宽相等，缺点：只能间断地切削、生产效率低）、齿轮滚刀（其在工作面上的投影为一齿条，能够进行连续切削）21. 最少齿数和根切（根切会削弱齿轮的抗弯强度、使重合度ε下降）：对于α=20°和*a h =1的正常齿制标准渐开线齿轮，当用齿条加工时，其最小齿数为17（若允许略有根切，正常齿标准齿轮的实际最小齿数可取14）如何解决根切变位齿轮可以制成齿数少于最少齿数而无根切的齿轮，可以实现非标准中心距的无侧隙传动，可以使大小齿轮的抗弯能力比较接近，还可以增大齿厚，提高轮齿的抗弯强度(以切削标准齿轮时的位置为基准，刀具移动的距离xm 称为变位量，x 称为变为系数，并规定远离轮坯中心时x 为正值，称为正变位，反之为负值，称为负变位)22. 轮系的分类：定轴轮系（轴线固定）、周转轮系（轴有公转）、复合轮系（两者混合） 一对定轴齿轮的传动比公式：ab b a b a ab z z n n i ===ωω 对于（定轴）齿轮系，设输入轴的角速度为1ω，输出轴的角速度为m ω，所有主动轮齿数的乘积所有从动轮齿数的乘积==m m i ωω11 齿轮系中齿轮转向判断（用箭头表示）：两齿轮外啮合时，箭头方向相反，同时指向或者背离啮合点，即头头相对或者尾尾相对；两齿轮内啮合时，箭头方向相同蜗轮蜗杆判断涡轮的转动方向：判断蜗杆的螺纹是左旋还是右旋，左旋用左手，右旋用右手，用手顺着蜗杆的旋转方向把握蜗杆，拇指指向即为涡轮的旋转方向周转轮系（包括只需要一个原动件的行星轮系和需要两个原动件的差动轮系）的传动比：所有主动轮齿数的乘积至转化轮系从所有从动轮齿数的乘积至转化轮系从）（K G K G n n n n n n i H H K H H G H K H G HGK ±=--== 注：不能忘记减去行星架的转速，此外，判断G 与K 两轮的转向是否相同，如果转向相同，则最后的结果符号取“+”，如果转向相反，则结果的符号取“-”复合轮系的传动比计算，关键在于找出周转轮系，剩下的均为定轴轮系，计算时要先名明确传递的路线是从哪一个轮传向下一个轮23. （周期性）速度波动：当外力作用（周期性）变化时，机械主轴的角速度也作（周期性的）变化，机械的这种（有规律的、周期性的）速度变化称为（周期性）速度波动（在一个整周期中，驱动力所做的输入功和阻力所作的输出功是相等的，这是周期性速度波动的重要特征）24. 调节周期性速度波动的常用方法是在机械中加上一个转动惯量很大的回转件——飞轮（选择飞轮的优势在于不仅可以避免机械运转速度发生过大的波动，而且可以选择功率较小的原动机）对于非周期性的速度波动，我们可以采用调速器进行调节（机械式离心调速器，结构简单，成本低廉，但是它的体积庞大，灵敏度低，近代机器多采用电子调速装置）26．飞轮转动惯量的选择：δω2m ax m A J =注：1） δωωω22min 2max min max max )(21m J J E E A =-=-=（max A 为最大功亏，即飞轮的动能极限差值，max A 的确定方法可以参照书本99页）2）2min max ωωω+=m （m ω为主轴转动角速度的算数平均值） 3）mωωωδmin max -=（δ为不均匀系数） 27.（刚性）回转件的平衡：目的是使回转件工作时离心力达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。
《机械设计基础》重点总结
《机械设计基础》课程重点总结绪论机器是执行机械运动的装置，用来变换或传递能量、物料、信息。
原动机：将其他形式能量转换为机械能的机器。
工作机：利用机械能去变换或传递能量、物料、信息的机器。
机器主要由动力部分、传动部分、执行部分、控制部分四个基本部分组成，它的主体部分是由机构组成。
机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统。
机构与机器的区别：机构只是一个构件系统，而机器除构件系统外，还含电器、液压等其他装置；机构只用于传递运动和力，而机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能。
零件是制造的单元，构件是运动的单元，一部机器可包含一个或若干个机构，同一个机构可以组成不同的机器。
机械零件可以分为通用零件和专用零件。
机械设计基础主要研究机械中的常用机构和通用零件的工作原理、结构特点、基本的设计理论和计算方法。
第一章平面机构的自由度和速度分析1.平面机构：所有构件都在相互平行的平面内运动的机构；构件相对参考系的独立运动称为自由度；所以一个作平面运动的自由机构具有三个自由度。
2.运动副：两构件直接接触并能产生一定相对运动的连接。
两构件通过面接触组成的运动副称为低副；平面机构中的低副有移动副和转动副；两构件通过点或线接触组成的运动副称为高副；3.绘制平面机构运动简图；P84.机构自由度计算公式：F=3n-2P l-P H 机构的自由度也是机构相对机架具有的独立运动的数目。
原动件数小于机构自由度，机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；机构具有确定的运动的条件是：机构自由度F > 0,且F等于原动件数5.计算平面机构自由度的注意事项：（1）复合铰链：两个以上构件同时在一处用转动副相连接（图1-13）（2）局部自由度：一种与输出构件运动无关的的自由度，如凸轮滚子（3）虚约束：重复而对机构不起限制作用的约束P13（4）两个构件构成多个平面高副，各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副，而不是虚约束。
《机械设计基础》复习重点、要点总结
《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则《习题1-1 机械零件常见的失效形式有哪些1-2 在机械设计中，主要的设计准则有哪些1-3 在机械设计中，选用材料的依据是什么第2章润滑与密封概述~复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类各有何特点)2-2 润滑剂的作用是什麽常用润滑剂有几类第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算<平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。
运动副及其分类运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。
平面机构自由度的计算。
一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。
当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。
例1-1 试计算下图所示颚式破碎机机构的自由度。
~解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有高副，P H=0。
因此，由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项}应用式(1-1)计算平面机构自由度时，还必须注意以下一些特殊情况。
1. 复合铰链2. 局部自由度3. 虚约束<例3-2 试计算图3-9所示大筛机构的自由度。
解机构中的滚子有一个局部自由度。
顶杆与机架在E和E′组成两个导路平行的移动副，其中之一为虚约束。
机械设计基础设计总结

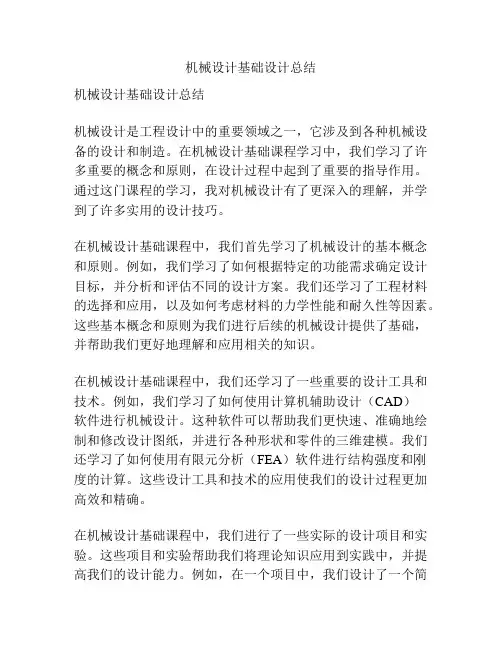

机械设计基础设计总结机械设计基础设计总结机械设计是工程设计中的重要领域之一，它涉及到各种机械设备的设计和制造。
