2013课程设计- FSK调制解调器的设计与实现
吉首大学信息科学与工程学院 课程设计报告书
课 程 电子技术课程设计 课 题： FSK调制解调器的设计与实现 姓 名：
学 号： 专 业： 年 级： 指导教师： 基地指导教师：
2013年 月 2
一、项目介绍与设计目的 项目介绍：随着电子计算机的普及，数据通信技术正在迅速发展。数字频率调制是数据通信中常见的一种调制方式。频移键控（FSK）方法简单，易于实现，并且解调不须恢复本地载波，可以异步传输，抗噪声和抗衰落性能也较强。因此，FSK调制技术在通信行业得到了广泛地应用，并且主要适用于用于低、中速数据传输。 数字频率调制又称频移键控（FSK），二进制频移键控记作2FSK。数字频移键控是用载波的频率来传送数字消息，即用所传送的数字消息控制载波的频率。2FSK信号便是符号“1”对应于载频f1，而符号“0”对应于载频f2（与f1不同的另一载频）的已调波形，而且f1与f2之间的改变是瞬间完成的。 其表达式为：
{)cos()cos(212)(nntAtAFSKte
由于FSK调制解调原理相对比较简单，作为数字通信原理的入门学，理解FSK后可以容易理解其他更复杂的调制系统，为以后的进一步发展打下基础。 设计目的：熟练地掌握matlab在数字通信工程方面的应用；了解信号处理系统的设计方法和步骤；理解2FSK调制解调的具体实现方法，加深对理论的理解，并实现2FSK的调制解调，画出各个阶段的波形；学习信号调制与解调的相关知识；通过编程、调试掌握matlab软件的一些应用，掌握2FSK调制解调的方法，激发学习和研究的兴趣； 3
二、设计方案 1．项目环境要求
已经装好matlab软件平台的PC机、实验箱。
2．项目功能模块 1、FSK调制原理 2FSK调制就是使用两个不同的频率的载波信号来传输一个二进制信息序列。可以用二进制“1”来对应于载频f1，而“0”用来对应于另一相载频w2的已调波形，而这个可以用受矩形脉冲序列控制的开关电路对两个不同的独立的频率源w1、f2进行选择通。本次课程设计采用的是前面一种方法。如下原理图：
图2 调制原理框图 2．FSK解调原理 2FSK的解调方式有两种:相干解调方式和非相干解调方式，本次课程设计采用的是相干解调方式。根据已调信号由两个载波f1、f2调制而成，相干解调先用两个分别对f1、f2带通的滤波器对已调信号进行滤波，然后再分别将滤波后的信号与相应的载波f1、f2相乘进行相干解调，再分别低通滤波、用抽样信号进行抽样判决器即可其原理如下： 4
图3 相干解调原理框图 3．设计内容 1．信号产生：二进制随机序列和两列频率不等的载波 1)利用matlab 库函数产生10个二进制随机数，也就是我们的基波调制信号a。并画出其波形。 2)产生两列余弦波tuf1和tuf2，频率分别为f1=20hz,f2=100hz；并画出其波形。 2．信号调制：产生2FSK信号和加入高斯噪声后的2FSK信号 1)用二进制序列a去调制f1和f2，产生2fsk信号，具体做法是用以a生成的方波信号g1a直接与tuf1相乘，用a取反后的方波g2a与tuf2相乘，再将两列信号相加。并画出其波形。 2)调用matlab 库函数产生高斯噪声no，并与2fsk信号相加得到加入噪声后的sn信号。并画出其波形。 3．解调 1)对于两列让sn通过两个带通滤波器H1和H2，他们分别以f1和f2为中心频率，并画出经过带通滤波器后的波形。 2)对这两列波形分别相干解调乘以与他们同频同相的余弦波tuf1和tff2，画出此时的波形。 3)让这两列波形再通过低通滤波器sw1和sw2得到这两列基带调制波形g1a和g2a.画出其波形。 4)最后将两列波g1a和g2a通过抽样判决器，画出其波形st，并与之前调制后的波形sn做对比。 5
三、总结和分析 1．信号产生 波形figure(1)
图4 figure(1) figure(1)分析：第一幅图现实了此时产生的二进制序列是1011011011，第二和第三 幅图片是频率为20hz的载波tuf1和频率为100hz的载波tuf2的波形。
2．信号调制 波形figure(2) 6
figure(2)分析：由于产生的随即序列是1011011011，对比上面figure2可以看出，波形较疏的是tuf1，波形较密的是tuf2，上图呈现的序列是：1011011011，与调制波相符。
3. 信号解调 1)波形figure(3)
图6 figure(3)
figure(3)分析：经过带通滤波器之后滤出了频率为f1和f2的载波，从figure(2)和figure(3)的对比可以看出这一步做对了。
2)波形figure(4)
图7 figure(4) figure(4)分析：这是两列信号经过相干解调乘以同频同相的载波之后得到的波形，可以看出figure(4)比figure(3)的波形更密了。 7
3)波形figure(5) 图8 figure(5) figure(5)分析：经过低通滤波器之后，调制信号被滤出来了，第一幅为tuf1，滤波后的序列为：1011011011，与之前的调制信号相同。第二幅图为：0100100100，与调制信号相反，这是因为在程序中队调制信号取反之后才和tuf2相乘的。
4)波形figure(6)
图9 figure(6) figure(6)分析：经过抽样判决之后，恢复出来的基带信号是：1011011011，与调制信号一样，从原始波形也可以看出，解调后的波形与调制信号相同。2FSK调制解调实现。 8
4. 课程设计程序： fs=2000; %抽样频率 dt=1/fs; f1=20; %定义两列载波的频率 f2=100; a=round(rand(1,10)); %产生二进制随机序列 g1=a; g2=~a; g11=(ones(1,2000))'*g1; %产生方波信号 g1a=g11(:)'; g21=(ones(1,2000))'*g2; g2a=g21(:)'; t=0:dt:10-dt; t1=length(t); tuf1=cos(2*pi*f1.*t) tuf2=cos(2*pi*f2.*t)
subplot(311) n=0:9; x=square(1,50); stem([0:9],a*x); grid; xlabel('二进制随机序列') ylabel('幅度')
subplot(312); plot(t,tuf1); title('频率为f1的余弦波') ylabel('幅度')
subplot(313); plot(t,tuf2); title('频率为f2的余弦波') 9
ylabel('幅度') figure(2) fsk1=g1a.*tuf1; fsk2=g2a.*tuf2; fsk=fsk1+fsk2; no=0.01*randn(1,t1);%噪声 sn=fsk+no; subplot(211); plot(t,fsk); title('2fsk波形') ylabel('幅度')
subplot(212); plot(t,sn); title('加入高斯噪声后的2fsk波形') ylabel('幅度的大小') xlabel('t')
figure(3) %FSK解调 b1=fir1(101,[10/800 20/800]); b2=fir1(101,[90/800 110/800]); %设置带宽参数 H1=filter(b1,1,sn); %b1为分子，1为分母，sn为滤波器输入序列 H2=filter(b2,1,sn); %噪声信号同时通过两个滤波器 subplot(211); plot(t,H1);
title('经过带通滤波器H1后的波形') %画出经过H1滤波器后的波形 ylabel('幅度'); subplot(212); plot(t,H2); %画出经过滤波器二后的波形 10
title('经过带通滤波器H2后的波形') ylabel('幅度') xlabel('t') sw1=H1.*H1; %相干解调乘以同频同相的载波 sw2=H2.*H2;%经过相乘器
figure(4) subplot(211); plot(t,sw1); title('经过相乘器h1后的波形') %画出乘以同频同相载波后的波形 ylabel('幅度') subplot(212); plot(t,sw2); title('经过相乘器h2后的波形') ylabel('.幅度') xlabel('t') bn=fir1(101,[2/800 10/800]); %经过低通滤波器
figure(5) st1=filter(bn,1,sw1); st2=filter(bn,1,sw2); subplot(211); plot(t,st1); title('经过低通滤波器sw1后的波形') %经过低通滤波器，滤出频率 ylabel('幅度') %为f1,f2的基带调制信号波形 subplot(212); plot(t,st2); title('经过低通滤波器sw2后的波形') ylabel('幅度') xlabel('t')
FSK调制解调系统设计
FSK调制解调系统设计一、题目FSK调制解调系统设计二、主要技术指标码传输速率1Kb，载波分别为300K和600K三、方案论证与选择FSK调制可以利用锁相环路PLL来实现，其方法有两种，一种方法是仅利用其中的VCD部分，用FSK的高/低电平去控制VCO的频率，采用这种方法的缺点是频率f1、f2的稳定性差，不利于接收解调；另一种方法是用类似频率合成器采用倍频方式，用晶体振荡管产生基准频率，并通过可控分频器的分频比N1、N2，以获得相当于晶体振荡的高精度、高稳定度调制信号频率。
利用锁相环的频率跟踪特性来工作的，具有VCO振荡强，输出功率大，易于集成，体积小等优点。
频率合成法使得FSK调制器的设计具有很多灵活的模式，主要介绍以下情况．当FSK所需的两个频率f1和f2均已产生．则可以利用锁相环获得相位连续的FSK信号，由数字调制信号控制振荡器f1和振荡器f2，以决定其中之一加至锁相环的鉴相输入墙，锁相环VCO的输出频率始终跟踪并锁定在输入信号的频率上，这样，f1或f2两个信号源在数字调制信号的控制下就成为对锁相环VCO输出频率进行调制的FSK信号，因其产生的频偏是由f1和f2确定的．所以当振荡器f1和f2的频稳很高时。
FSK信号的频稳也很高．这也是频率合成法谩计的FSK调制器的优点之一．四、系统组成框图调制框图：解调框图：五、单元电路设计及说明调制原理2FSK信号是用载波频率的变化来表征被传信息的状态的，被调载波的频率随二进制序列0，1状态而变化，即载频为f1时代表传0，载频为f2时代表传1．显然，FSK信号完全可以看成两个分别以f1和f2为载频，以an和an为被传二进制序列的两种2ASK信号的合成．2FSK信号的产生通常有两种方式：(1)频率选择法；(2)载波调频法．频率选择法是在二进制基带脉冲的控制下通过开关电路对两个不同的独立频率源进行选通．实现比较简单，获得了广泛应用．载波调频法是采用模拟调频电路来实现。
fsk调制解调原理及设计
一．2FSK 调制原理：1、2FSK 信号的产生：2FSK 是利用数字基带信号控制在波的频率来传送信息。
例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。
故其表示式为 {)cos()cos(21122)(θωθωϕ++=t A t A FSK t 时发送时发送"1""0"式中，假设码元的初始相位分别为1θ和2θ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。
2FSK 信号的产生方法有两种：（1）模拟法，即用数字基带信号作为调制信号进行调频。
如图1-1（a ）所示。
（2）键控法，用数字基带信号)(t g 及其反)(t g 相分别控制两个开关门电路，以此对两个载波发生器进行选通。
如图1-1（b ）所示。
这两种方法产生的2FSK 信号的波形基本相同，只有一点差异，即由调频器产生的2FSK 信号在相邻码元之间的相位是连续的，而键控法产生的2FSK 信号，则分别有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不一定是连续的。
(a) (b)2FSK 信号产生原理图由键控法产生原理可知，一位相位离散的2FSK 信号可看成不同频率交替发送的两个2ASK 信号之和，即)cos(])([)cos(])([)cos(·)()cos()()(221122112θωθωθωθωϕ+-++-=+++=∑∑∞-∞=∞-∞=t nT t g a t nT t g a t t g t t g t n s n n s n FSK其中)(t g 是脉宽为s T 的矩形脉冲表示的NRZ 数字基带信号。
{P,0P 11概率，概率-=n a {P 1,0P 1-=概率，概率n a 其中，n a 为n a 的反码，即若1=n a ，则0=n a ；若0=n a ，则1=n a 。
2、2FSK 信号的频谱特性：由于相位离散的2FSK 信号可看成是两个2ASK 信号之和，所以，这里可以直接应用2ASK 信号的频谱分析结果，比较方便，即)]()()()([]|)(||)(||)(||)([|)()()(2211161222221211622221f f f f f f f f T f f Sa T f f Sa T f f Sa T f f Sa f S f S f S S S S S T ASK ASK FSK S ++-+++-+++-+++-=+=δδδδππππ2FSK 信号带宽为 s s FSK R f f f f f B 2||2||21212+-=+-≈ 式中，s s f R =是基带信号的带宽。
fsk调制解调原理及设计.doc
一．2FSK 调制原理：1、2FSK 信号的产生：2FSK 是利用数字基带信号控制在波的频率来传送信息。
例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。
故其表示式为{)cos()cos(21122)(θωθωϕ++=t A t A FSK t 时发送时发送"1""0"式中，假设码元的初始相位分别为1θ和2θ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。
2FSK 信号的产生方法有两种：（1）模拟法，即用数字基带信号作为调制信号进行调频。
如图1-1（a ）所示。
（2）键控法，用数字基带信号)(t g 及其反)(t g 相分别控制两个开关门电路，以此对两个载波发生器进行选通。
如图1-1（b ）所示。
这两种方法产生的2FSK 信号的波形基本相同，只有一点差异，即由调频器产生的2FSK 信号在相邻码元之间的相位是连续的，而键控法产生的2FSK 信号，则分别有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不一定是连续的。
(a) (b)2FSK 信号产生原理图由键控法产生原理可知，一位相位离散的2FSK 信号可看成不同频率交替发送的两个2ASK 信号之和，即 )cos(])([)cos(])([)cos(·)()cos()()(221122112θωθωθωθωϕ+-++-=+++=∑∑∞-∞=∞-∞=t nT t g a t nT t g a t t g t t g t n s n n s n FSK其中)(t g 是脉宽为s T 的矩形脉冲表示的NRZ 数字基带信号。
{P,0P 11概率，概率-=n a {P 1,0P 1-=概率，概率n a 其中，n a 为n a 的反码，即若1=n a ，则0=n a ；若0=n a ，则1=n a 。
2、2FSK 信号的频谱特性：由于相位离散的2FSK 信号可看成是两个2ASK 信号之和，所以，这里可以直接应用2ASK 信号的频谱分析结果，比较方便，即)]()()()([]|)(||)(||)(||)([|)()()(2211161222221211622221f f f f f f f f T f f Sa T f f Sa T f f Sa T f f Sa f S f S f S S S S S T ASK ASK FSK S ++-+++-+++-+++-=+=δδδδππππ2FSK 信号带宽为 s s FSK R f f f f f B 2||2||21212+-=+-≈ 式中，s s f R =是基带信号的带宽。
FSK调制解调器的单片机实现方案
FSK调制解调器的单片机实现通信5班 001号张三002号李四一、FSK调制解调原理FSK已广泛应用于中低速远程数据通信。
近年来，随着通信技术的发展，改进的FSK调制解调方法也开始应用于高速数据通信。
FSK信号由频率调制器产生不同的频率，常用的是f1和f2两种频率，其中，f1代表码元“0”（或称空号），f2代表码元“1”（又称传号）。
调制数据的码元决定频率调制器的输出频率，实现FSK有频率选择法、调频法和数字调频法。
频率选择法输出频率稳定、准确，但相位不连续，容易产生带外辐射，影响邻近信道。
调频法虽然相位连续，但是频率精度不高，稳定性差，外界条件变化时，容易产生频率漂移。
数字调频法解决了上述问题，又兼有两种方法的优点。
数字调频法的原理框图如图1所示。
图1 数字调频器原理框图FSK解调就是从FSK载波信号中恢复调制码元，其方法有相干解调和非相干解调两类，但非相干解调容易实现，所以，常用的是非相干解调，其原理框图如图2所示。
图2 非相干FSK解调原理框图载波信号经带通滤波后整形成宽度不同的方法，这些方波代表不同码元：鉴频器确定对应载波频率，根据频率判决对应码元。
实现FSK解调涉及的技术问题比解调难度大，一般要使用带通滤波器、倍频器、锁相环等，电路较为复杂。
二、 单片机实现调制解调的原理 MCS51系列单片机内部具有较强的数值运算和逻辑运算能力，并有两个16位定时/计数器，所以完全能够实现FSK 的调制和解调，用单片机实现调制解调，除图1和图2中的波形变换和整形电路外，其余部分都可以在单片机内部实现，因而电路结构十分简单。
三、 实验硬件实现 根据上述原理和实际需要，我们设计了一个满足Bell03建议的FSK 调制解调器。
1f =850Hz ，2f =1530Hz ，0f =1190Hz ，频偏f = 680Hz ，码元速率B f =200，调制指数H=6.8. 用89S52做CPU ，LM324作整形放大器，12MHz 晶振，定时器T0作可变分频器，T1作测宽记数器，P3.4作载波整形输入，P3.2作调制码元输入，P3.5作解调码元输出。
2FSK调制及解调器的设计与实现设计
2FSK调制与解调一、设计目的1. 经历工程设计与实现过程，为后续进行毕业设计奠定工作基础；2.掌握2FSK的调制与解调的实现方法；3.遵循本系统的设计原则，理顺基带信号、传输频带及两个载频三者间相互间的关系；4.加深理解2FSK调制器与解调器的工作原理，学会对2FSK工作过程进行检查及对主要性能指标进行测试的方法。
二、设计内容1. 根据2FSK调制器与解调器的组成原理设计实现方案；2. 理顺低通滤波器3db带宽与基带信号传输速率间的关系，两个载频间隔和基带信号速率间的关系；3. 用硬件电路或软件模拟实现设计方案。
4. 着眼于时间、频率、频谱、频带，观察2FSK信号。
在时域，观察单元电路各点的波形、眼图、误码；在频域，观察已调信号、调制信号的频谱，测算传输带宽；测量两个载频频率；5. 根据实验记录的波形和数据，分析2FSK调制解调过程和性能。
三、2FSK信号调制解调原理在实际信道中，大多数信道具有带通传输特性，数字基带信号不能直接在这种带通传输特性的信道中传输，必须用数字基带信号对载波进行调制，完成频谱搬移，变换成频带信号后，才能在带通传输特性的信道中传输。
在二进制数字调制中，若载波的频率随二进制数字基带信号在f1和f2两个载频间切换，则产生二进制移频键控制信号（2FSK信号）。
二进制移频键控制信号的产生方法如图1所示。
图1（a）是采用数字键控的实现方法，图1（b）是方波2FSK信号的时间波形。
2图1 （a）2FSK调制框图在图1（a ）中，两个载频受输入的二进制基带信号控制，在一个码元 TS 期间，输出 f1 或 f2 两载频之一。
若二进制基带信号的“1”对应于载频 f1，“0”对应于载频 f2，则二进制移频键控制信号的时域表达式为：式中，A 为两个载波的幅度（数字电路的输出幅度，设两幅度正好相等)ω1=2πf1，ω2=2πf2，θ1和θ2是两个载频的初始相角；m1(t) 和 m2(t)是周期开关函数，定义为：且m 1(t)和m 2(t)满足下列关系式：二进制移频键控信号的解调可采用相干解调和非相干解调。

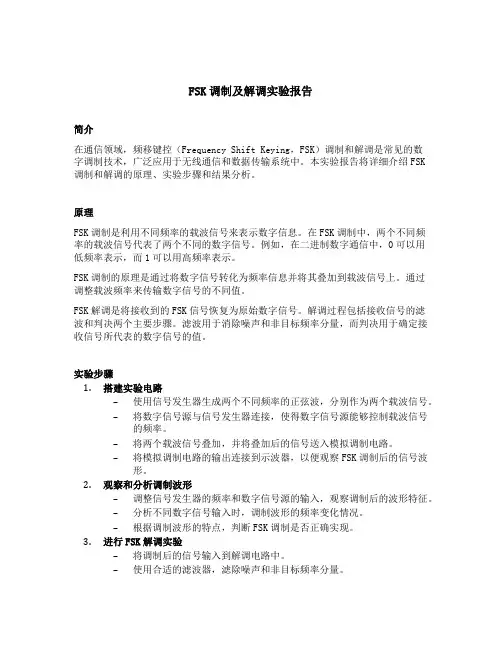

fsk调制及解调实验报告
