初中物理人教版九年级上学期15.4 电流表的测量 练习
初中物理人教版九年级上学期15.4 电流表的测量 一、基础题 1.关于电流，下列说法中不正确的是( ) A. 电流是表示电流快慢的物理量 B. 电流是表示电流强弱的物理量 C. 电流的单位是安培，符号是“A” D. 电流的符号是“I”，单位可以用毫安，也可以用微安 2.下列有关电流表的使用，不正确的是（ ） A. 电流表并联在被测电路中 B. 电流表串联在被测电路中 C. 被测电流不超过电流表的量程 D. 电流从电流表“＋”接线柱流入，“－”接线柱流出 3.在使用电流表和电压表前都要检查指针是否指在________位置。如图所示的电流表的示数为________A。
4.在电学实验中，电流表应该________（填“串联”或“并联”）在电路中。如图所示的电流表，若量程为0-3A，则表示的电流为________ A。 5.如图所示的电表量程是________，接入电路前指针如图所示是因为________
第4题 第5题 6.计算器中的电流很小，大约100μA，也就是________A 。雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于________mA． 7.绝 ________(填“能”或“不能”)把电流表直接接在电源两极，以防电流 ________(填“过大”或“过小”)烧坏电流表. 二、提升题 8.如图所示的四个电路，其中电流表A1能直接测出灯L1的电流的是（ ）
A. B. C. D. 9.某同学在使用电流表测电流时，如果在闭合开关前，他发现表针是向左边偏转的，则这是因为________；如果闭合关后，他发现电流表指针是向左边偏转的，则这是因为________。 10.一位同学在使用电流表测比较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用“－”和“3”两个接线柱接入了电路，其他操作正确，这样会出现（ ） A. 指针不动 B. 指针反向偏转 C. 指针摆动偏小 D. 指针摆动太大，电流表可能被烧坏 11.如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A. B. C. D. 12.如图所示的电路中，电流表测量的是（ ） A. 通过灯L1的电流 B. 通过灯L2的电流 C. 通过灯L1和灯L2的电流 D. 以上三种都有可能 13.如图所示的部分电路中，电流表A1、A2所测量的电流分别是（ ）
A. A1测量通过灯L1、L2的电流之和 B. A2测量通过灯L3的电流 C. A1测量通过灯L3的电流 D. A2测量通过灯L1、L2的电流之和 14.关于电流表的使用，下列说法中不正确的是（ ） A. 使用前如果电流表的指针没有对准零刻度线，需要调零 B. 电流表要串联在待测的那部分电路中 C. 被测电流不能超过电流表的量程 D. 允许把电流表直接连到电源的两极上 15.将图甲电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱与________(选填“A”或“B” )相连，若电路中电流约为0.4 A，则电流表的量程应选用________A.
16.在“练习使用电流表”的实验中： （1）如题图是实验室中常见的电流表的示意图，请你写出从图中得到的两条信息：①________；②________。
（2）为了正确地使用电流表，连接时必须做到如下几点： ①电流表必须________接入； ②必须使电流从________流入，________流出： ③选择适当的________： ④绝对不允许将电流表直接连接到________上。 17.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如左图所示． （1）此时，电流是从导线________（填“a”或“b”）流入电流表， （2）为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“________”的接线柱相连。 （3）纠正错误之后,电流表指针如右图所示,则读数为:________A。 18.如图甲所示，用电流表测电流．若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是灯________(填“L1”或“L2”)的电流，电流表的分度值是________A，所测电流大
小为________A．
19.分别读出图中甲、乙两块电流表的示数：甲：________ ， 乙：________ . 20.在用电流表测电流的实验中: （1）电流表应先用________量程试触; （2）若某同学连接的电路如图甲所示,则电流表测的是灯________的电流.合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是________mA; （3）只需改动一根导线就可测得总电流,请在图中用“x”号指出需改动的导线,并在原图中画出正确的电路连线； （4）若合上开关后,灯均亮,电流表指针不发生偏转,那么原因可能是______. A. 电流表内部开路 B. 开关处接触不良 C. 电流表被短路 D. 电源供电不足. 三、真题演练 21.如图所示，电流表的读数为________A。 答案解析部分 一、基础题 1.A 解析：电流是表示电流强弱的物理量，A符合题意，B不符合题意。 电流的单位是安培，符号是“A”，C不符合题意。 电流的符号是“I”，单位可以用毫安，也可以用微安，D不符合题意。 故答案为：A。 【分析】电流是单位时间通过导体横截面积的电荷的多少，单位是安培. 2. A 解析：电流表的电阻很小，使用时若要测量哪个用电器的电流就与哪个用电器串联，A说法错误，符合题意；B说法正确，不符合题意；电流表使用时被测电流不能超过电流表的量程，否则就烧坏电流表，C说法正确；电流表使用时让电流从电流表“＋”接线柱流入，“－”接线柱流出，否则电流表指针反向偏转，损坏电流表，D说法正确； 故答案为：A。 【分析】结合电流表的使用方法分析判断. 3. 零刻度 ；0.5 解析： 如图电流表使用0~0.6A量程 , 每一个大格代表0.2A , 每一个小格代表0.02A , 示数是0.5A 故答案为：零刻度 ; 0.5。 分析：在使用电流表和电压表前都要检查指针是否指在0刻度线处 ; 根据电流表选用的量程和分度值进行读数。 4.串联；1.5 解析：电流表的电阻很小，可以看作导线，所以在电学实验中，电流表应该串联在电路中。 如图所示的电流表，若量程为0-3A，分度值为0.1A，读数即此时表示的电流为1.5A。 故答案为：串联；1.5. 【分析】结合电流表的使用方法及读数方法解答即可. 5. 0A~5A；电流表指针没有调零 解析：由图知道所示电表上面有符号“A”，所以，说明是电流表，若接入电路前指针如图所示，则说明电流表指针没有调零。 故答案为： 0A~5A ； 电流表指针没有调零 . 分析：结合电能表的使用方法解答即可. 6.； 解析：100μA=100×10﹣6A=1×10﹣4A，2×105A=2×105×103mA=2×108mA； 故答案为：10﹣4；2×108A． 【分析】根据电流间的单位换算解答。 7.不能；过大 解析：电流表内部电阻很小，在电路中的作用相当于导线。若电流表直接接在电源两极上，会造成电源短路，使得通过电流表的电流很大，会烧坏电流表和电源，所以绝不能把电流表直接接在电源两极，以防电流过大烧坏电流表。 故答案为：不能；过大. 【分析】电流表对电流的阻碍能力小，直接接在电源两端损坏电流表. 二、提升题 8. D 解析：A、由电路图可以知道，电流表A1接在干路中，A1不能测出灯L1的电流，测的是干路的总电流，A不符合题意。 B、由电路图可以知道，电流表A1接在干路中，A1不能测出灯L1的电流，测的是干路的总电流，B不符合题意。 C、由电路图可以知道，电流表A1与灯L1并联，电路连接错误，A1不但不能测出灯L1的电流，而且会导致电源短路，C不符合题意。 D、由电路图可以知道，A1与L1串联，电流从正接线柱流入，负接线柱流出，A1能测出灯L1的电流，D符合题意。 故答案为：D 分析：电流表应与被测电路串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构。 9. 未调零；正负接线柱接反了 解析：解：在使用电流表测电流时，如果在闭合开关前，发现表针是向左边偏转的，则这是因为未调零； 如果闭合关后，发现电流表指针是向左边偏转的，则这是因为正负接线柱接反了。 故答案为：未调零；正负接线柱接反了。 分析：结合电流表的使用方法分析解答. 10. C 解析：在使用电流表测比较小电流时，若使用大量程，指针摆动偏小，电流表不会被损坏。 故答案为：C。 【分析】根据电流表的正确使用方法来解答；电流表使用时，如果选择量程过小，指针的偏转角度会过大，甚至打弯指针；若果量程过大，指针偏转角度会过小。 11. A 解析：A、电流表与L1串联，测的是L1的电流，A符合题意； B、电流表与L1串联，是测L1的电流，但电流从负接线柱流入，正接线柱流出，会造成电流表的指针反转，B不符合题意； C、电流表在干路上了，测的是干路的电流，C不符合题意； D、电流表与L1并联，造成电源短路，电流表无示数且可能烧坏电源，D不符合题意. 故答案为：A. 【分析】电流表要和测量的用电器串联使用。 12.B 解析：从电路图中可以看出,电流表和灯泡L2串联,因此电流表测量的是灯泡L2中的电流，B符合题意。 故答案为：B. 【分析】电流表使用时要和用电器串联。 13.D 解析：AC.因为通过电流表A1的电流，通过灯L2、L3 ， 所以电流表A1测量通过灯L2、L3的电流之和，AC选项错误；BD.因为通过电流表A2的电流，通过灯L1、L2 ， 所以电流表A2测量通过灯L1、L2的电流之和，B选项错误，D选项正确。 故答案为：D。 【分析】电流表和被测量对象串联. 14.D 解析：A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故A不符合题意；B.电流表要串联在电路中，B不符合题意；C. 被测电流不能超过电流表的量程，如果被测电流超过电流表的量程就无法读数，而且有可能损坏电流表，C不符合题意；D.绝不允许不经过用电器把电流表接线柱接到电源的两极上，此时会发生短路，D错误,符合题意。 故答案为：D 【分析】结合电流表的使用规则解答即可. 15.A；0～0.6 解析：分析电路可知，电源左端为正极，故电流方向是向B，所以电流表的正接线柱要与A相接，因为电流表约0.4A，所以电流表量程不宜过大，选择0～0.6A更为合适。 故答案为：A；0～0.6. 【分析】电流表连接时要正入负出，所选量程超过测量的值.

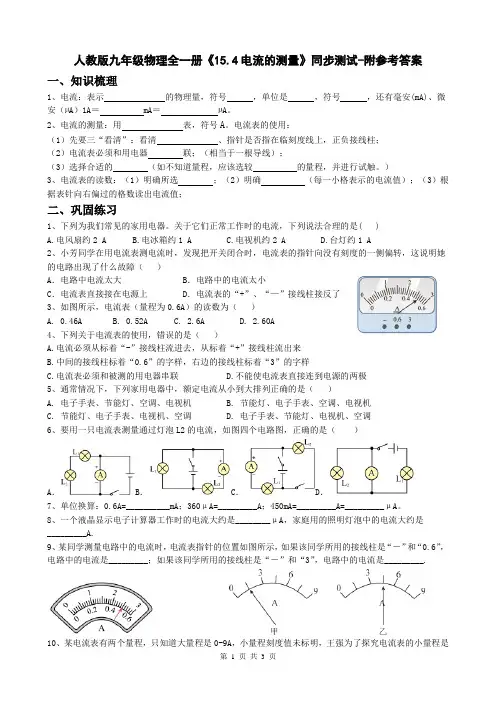

人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案
人教版九年级物理全一册《15.4电流的测量》同步测试-附参考答案一、知识梳理1、电流：表示的物理量，符号，单位是，符号，还有毫安(mA)、微安（µA）1A＝mA＝µA。
2、电流的测量：用表，符号A。
电流表的使用：（1）先要三“看清”：看清、指针是否指在临刻度线上，正负接线柱；（2）电流表必须和用电器联；（相当于一根导线）；（3）选择合适的（如不知道量程，应该选较的量程，并进行试触。
）3、电流表的读数：（1）明确所选；（2）明确（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；二、巩固练习1、下列为我们常见的家用电器。
关于它们正常工作时的电流，下列说法合理的是( )A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A2、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（）A．电路中电流太大 B．电路中的电流太小C．电流表直接接在电源上 D．电流表的“+”、“—”接线柱接反了3、如图所示，电流表（量程为0.6A）的读数为（）A. 0.46AB. 0.52AC. 2.6AD. 2.60A4、下列关于电流表的使用，错误的是（）A.电流必须从标着“-”接线柱流进去，从标着“+”接线柱流出来B.中间的接线柱标着“0.6”的字样，右边的接线柱标着“3”的字样C.电流表必须和被测的用电器串联D.不能使电流表直接连到电源的两极5、通常情况下，下列家用电器中，额定电流从小到大排列正确的是（）A. 电子手表、节能灯、空调、电视机B. 节能灯、电子手表、空调、电视机C. 节能灯、电子手表、电视机、空调D. 电子手表、节能灯、电视机、空调6、要用一只电流表测量通过灯泡L2的电流，如图四个电路图，正确的是（）A．B．C．D．7、单位换算：0.6A=__________mA；360μA=_________A；450mA=_________A=_________μA。

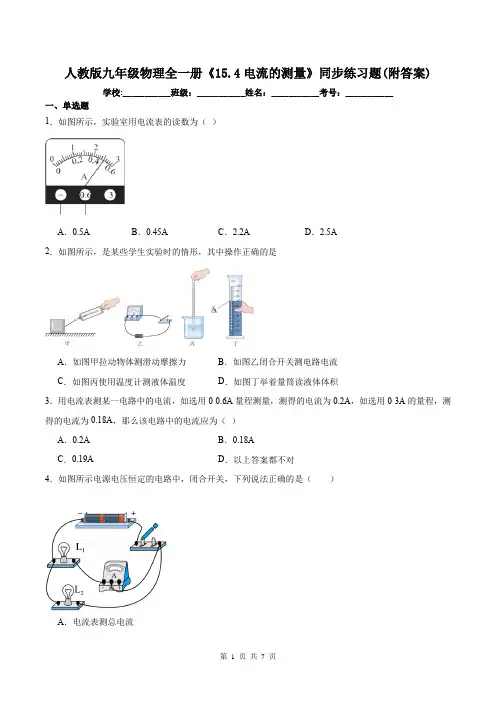

人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，实验室用电流表的读数为（）A．0.5A B．0.45A C．2.2A D．2.5A2．如图所示，是某些学生实验时的情形，其中操作正确的是A．如图甲拉动物体测滑动摩擦力B．如图乙闭合开关测电路电流C．如图丙使用温度计测液体温度D．如图丁举着量筒读液体体积3．用电流表测某一电路中的电流，如选用0-0.6A量程测量，测得的电流为0.2A，如选用0-3A的量程，测得的电流为0.18A，那么该电路中的电流应为（）A．0.2A B．0.18AC．0.19A D．以上答案都不对4．如图所示电源电压恒定的电路中，闭合开关，下列说法正确的是（）A．电流表测总电流B．两灯泡是串联的C．开关只能控制L2D．若灯泡L2断路，则电流表示数保持不变5．能正确测量通过灯泡L2电流的是（）A．B．C．D．6．在如图所示电路中，有一个是电流表，另三个是灯泡，则（）A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表7．如图所示的电路中，用甲、乙两只电流表测量电路中的电流，以下说法中正确的是（）A．甲表测的是通过小灯泡L2的电流B．乙表测的是通过小灯泡L2的电流C．甲表与小灯泡L2并联D．甲表测的是干路中的电流8．普通家用的白炽灯正常发光时，通过灯丝的电流约为()A．20 A B．2 A C．0.2 A D．0.02 A9．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（）A．0.2A B．0.18A C．0.19A D．无法确定10．如图所示是一些同学设计的用电流表测量通过灯泡L的电流的电路图，其中正确的是（）A．B．C．D．二、填空题11．如图电流表的读数是A；如果接线的是另一个量程，则读数是A，分度值是A｡12．如图所示的仪表：该表的名称为，使用时应将该表联在待测电路中，且使电流从该表的接线柱流入，若其所测电流约为1.0安，则应选的量程为．13．某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，甲乙两同学用此电流表先后两次读数为（均使用的大量程）．甲测得的电流值是A；乙测得的电流值是A；14．在实验室，小明发现了一个电流表有两个量程，大量程是0～9A，他先用大量程接入电路，指针位置如图（a），然后再改用小量程接入同一电路，指针指示如图（b），则电流表的小量程为A。
人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

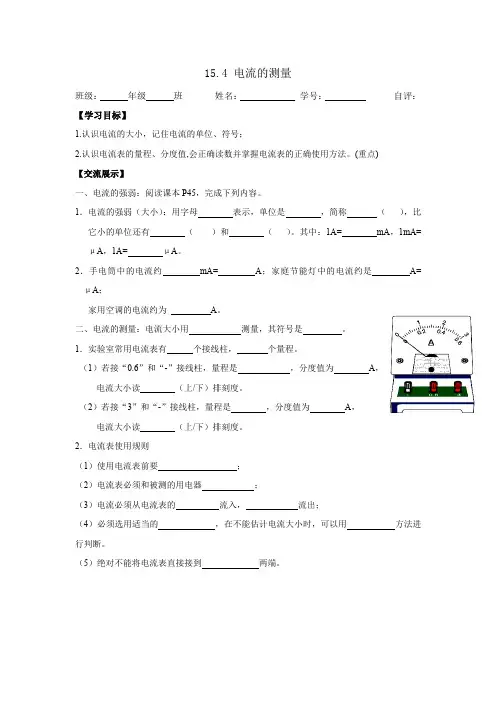

15 4 电流的测量 练习 人教版九年级全一册物理
15.4 电流的测量班级：年级班姓名：学号：自评：【学习目标】1.认识电流的大小，记住电流的单位、符号；2.认识电流表的量程、分度值,会正确读数并掌握电流表的正确使用方法。
(重点)【交流展示】一、电流的强弱：阅读课本P45，完成下列内容。
1．电流的强弱（大小）：用字母表示，单位是，简称（），比它小的单位还有（）和（）。
其中：1A= mA，1mA= μA，1A= μA。
2．手电筒中的电流约mA= A；家庭节能灯中的电流约是A= μA；家用空调的电流约为A。
二、电流的测量：电流大小用测量，其符号是。
1．实验室常用电流表有个接线柱，个量程。
（1）若接“0.6”和“-”接线柱，量程是，分度值为A，电流大小读（上/下）排刻度。
（2）若接“3”和“-”接线柱，量程是，分度值为A，电流大小读（上/下）排刻度。
2．电流表使用规则（1）使用电流表前要；（2）电流表必须和被测的用电器；（3）电流必须从电流表的流入，流出；（4）必须选用适当的，在不能估计电流大小时，可以用方法进行判断。
（5）绝对不能将电流表直接接到两端。
3．分组实验：先按电路图连接实物电路（电流表接0—0.6A量程），再测出通过灯泡的电流。
A4.讨论：下图是三位同学在使用电流表是出现的情况，请分析原因。
甲：；乙：；丙：。
5．请读出右图中各电流表的示数。
方法：看清接线柱以确认量程和分度值→由指针位置确定示数。
示数=小格数×分度值【课堂小测】1．2×10-3A = mA；20mA = A，150μA = A。
2．某同学测量电路中的电流时，电流表指针的位置如右图所示。
若所用的接线柱是“－”和“0.6”，电路中的电流是；若所用的接线柱是“－”和“3”，电路中的电流大小是。
3．下列用电器中，工作电流为0.1mA的可能是（）A．半导体收音机 B.家庭节能灯 C.家用电冰箱 D.电子计算器4．以下图电路中,电流表连接方法正确的是（）5．如图所示，在下列电路图中，能正确测出灯L2电流的是（）【拓展提升】6．在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图中连接实物图。
人教版九年级物理全一册《15.4电流的测量》同步练习题(带答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．对下列各物理量的估测，最接近实际的是A．一只麻雀的质量约3kg B．成人正常行走的步长约50mmC．中学生上一层楼做功约1800J D．电视机正常工作电流约5A2．选项图中电流表的接法正确的是（）A．B．C．D．3．如图所示，下列家用电器正常工作电流接近250mA的是（）A．电子表B．电风扇C．电视机D．电饭锅4．如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（）A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流5．使用电流表时，若无法确定使用哪个量程，应该（）A．先选小量程试触B．先选大量程试触C．选用任一量程试触D．直接用大量程6．电流表和电压表都是比较精密的仪器，它们是我们比较熟悉的两种电学测量工具．关于电流表和电压表的使用，下列说法中正确的是A．电流表与电压表都可以直接与电源相接B．电流表与电压表都绝对不允许直接与电源相接C．电流表可以直接与电源相接，而电压表绝对不允许直接与电源相接D．电压表可以直接与电源相接，而电流表绝对不允许直接与电源相接7．如图所示电路，闭合开关，以下判断正确的是（）A．灯L1和灯L2并联B．电流表测灯L2电流C．电流表测干路电流D．开关只控制灯L2的通断8．如图电路，闭合开关，电流表测量的是（）A．L1的电流B．L2的电流C．干路的电流D．无法判断9．下列家用电器中，正常工作时电流约为5A的是（）A．手机充电器B．电冰箱C．空调D．家用电风扇10．小华要用电流表测并联电路中流经灯L2的电流，下列电路连接正确的是（）A．B．C．D．二、填空题11．用电流表测量电流时，电流表的两个接线柱接入电路的情形如图所示，则本次测量过程中电流表所用量程是A，所用量程的分度值是A，电流表的示数是A。
人教版九年级物理全一册《15.4电流的测量》同步练习题(带答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝02．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动灯泡时亮时暗，则可能产生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏3．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流是0AB．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A4．关于图所示的电路，以下几种说法中正确的是（）A．电流表能测出L2的电流B．电流表能测出L1的电流C．电流表接错测不出电流值D．两只灯泡不能独立工作5．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A6．如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）．A．B．C．D．7．与实物电路对应的电路图是（）A．B．C．D．8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（）A．B．C．D．9．如图所示，当开关K闭合后，电流表A．A1表损坏B．A2表损坏C．A1和A2表都损坏D．A1和A2表都不损坏10．某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针的偏转角度太小，测量结果误差太大B．电流表的指针反向偏转，且无法读数C．指针始终不动D．指针的偏转角度太大，电流表可能被损坏二、填空题11．如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。
人教版九年级物理全一册《15.4电流的测量》同步测试-附答案
人教版九年级物理全一册《15.4电流的测量》同步测试-附答案一、单选题1．如图所示，以下四件家用电器正常工作时电流最接近1A的是（）A．家用空调B．家用电视机C．节能台灯D．微波炉2．甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是（）A．1.4A B．0.24A C．0.2A D．0.28A3．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（）A．B．C．D．4．某学生使用电流表时，根据电路中的待测电流，应选用0~0.6 A的量程，但误将“一”和“3"两接线柱接入电路，这样做的结果是()A．指针摆动角度大，会损坏电表B．指针摆动角度大，读数不准C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不准5．测量L2电流的电路正确的是A ．B ．C ．D ．6．如图所示，某次实验连接的电路，下列说法不正确的是（ ）A ．开关S 2是干路开关，控制整个电路B ．灯L 1和L 2是并联的C ．只闭合开关S 2时，电流表测量的是L 1中的电流D ．同时闭合S 1，S 2，电流表测量的是干路电流7．如图所示，开关闭合时电流表示数为0.3A ，若通过1L 的电流为1I ，通过2L 的电流为2I ，则（ ）A ．120.3A I I ==B ．10I = 20.3A I =C ．120.15A I I ==D ．10.3A I = 20A I =8．在如图所示电路中，下列说法正确的是（ ）A．R1、R2和R3是串联的B．R1与R2并联，再与R3串联C．电流表只测通过R3的电流D．电流表测通过R2和R3的总电流二、填空题9．如图所示，电流表的示数是A．10．电流表是用来测量的仪器，电流表的测量范围叫．要测量电路中通过某个元件的电流，必须把电流表与这个元件起来，并且要使电流从电流表的接线柱流进，从接线柱流出．11．如图所示，闭合开关时，灯泡L1和L2并联，此时电流表所测的是（选填“L1”“L2”或“L1和L2”）的电流。
人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列家用电器中，正常工作时通过电流约为3安培的是（）A．节能灯B．电熨斗C．电风扇D．小灯泡2．电学实验中，下列做法不必要的是（）A．连接电路时开关必须是断开的B．连接电路时，必须从电源的正极开始连接C．用电流表测电流时，如果不能事先估计电流，要接大量程D．电路连接完毕，没有电流表的电路也需要试触3．在国际单位制中，质量的单位是（）A．米B．牛顿C．安培D．千克4．某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3 A的量程读数，读得的值为1.8 A，那么实际的电流应为多大（）A．1.8 A B．0.6 A C．0.36 A D．0.4 A5．关于冰箱上用到的物理知识，说法错误的是A．冰箱后面有散热管，如果距墙壁或家俱过近，会影响热量的散发，会增加耗电量B．冰箱是靠制冷物质氟里昂的汽化吸热制冷的C．通过电冰箱的电流太大时会使其工作失调，甚至烧坏D．可通过打开冰箱门来降低室内的温度．6．如图所示，能直接测量通过灯L2电流的电路是( )A．B．C．D．7．如下图是李华连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S、电流表、电压表可能出现的现象是A．电流表和电压表读数为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为2.8V D．电流表示数为0.4A，电压表示数为2.8V8．如图是一连入电路的电流表的示意图，指针所指的示数为（）A．2.4A B．0.48A C．0.44A D．2.8A二、填空题9．叫量程，叫分度值，它决定了测量的，分度值越小的仪器测量越。
10．如图甲电流表接0﹣3A 的量程时，电流表的示数为A．图乙所示弹簧测力计的示数为N。
15.4电流的测量-人教版九年级全一册物理同步练习(含答案)
15.4电流的强弱试题1:如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L2的电流试题2:下列关于电流表使用的说法中错误的是（）A．电流表必须和被测用电器并联B．电流从电流表的“+”接线柱流入，“﹣”接线柱流出C．被测电流不能超过电流表所选的量程D．电流表两接线柱不能与电源两极直接相连接试题3:如图是用电流表测量通过灯L1的电流，下列符合要求的电路是( )试题4:下列物理量中，以科学家的名字安培作为单位的物理量是A．电功率B．电阻C．电流D．电压试题5:要用电流表测量通过灯L1的电流，设计的电路如图所示，正确的是（）A． B． C． D．试题6:如图是用电流表测量通过灯L1的电流，下列符合要求的电路是( )图4 试题7:如图所示，电流表的连接正确的是( )试题8:如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L2试题9:如图所示，是用电流表测量通过电灯电流的电路，其中正确的是( )A．B．C．D．试题10:一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是( )A．电流表的指针转过的角度变小了B．电流表的指针不动C．电流表的指针转过的角度变大了，电流表可能损坏D．电流表的指针反向偏转试题11:如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是( )A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A试题12:某电路中的电流大约为0.4A，小明同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0﹣0.6A及0﹣3A，则他( )A．只能选0﹣3A的量程，但测出的结果是错误的B．只能选0﹣3A的量程，但测出的结果误差大的C．应选0﹣0.6A的量程，这样测出的结果才准确D．若选0﹣0.6A的量程，电流表的指针会被打弯试题13:在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A．下列判断正确的是（）A．电流表A1的示数为0.7A B．电流表A1的示数为1.2AC．通过灯泡L2的电流为0.5A D．通过灯泡L2的电流为1.2A试题14:要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图四个电路图，你认为正确的是（）A． B．C． D．试题15:如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A． L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小试题16:某学生使用电流表时，根据电路中的待测电流，应选用0～0.6A的量程，但误将“﹣”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确试题17:如图所示的电路，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等试题18:以下有关电流的说法中正确的是：（）A、电流从正极流出时最大，回到负极时最小B、直流电路中电源外部的自由电子定向移动的方向是：从电源正极经用电器到负极C、在并联电路中，干路上的电流比任一支路上的电流都大D、两灯串联时，亮度大的灯泡中的电流一定要大些试题19:如图所示,下列四个电路中,会烧坏电流表的错误接法是()试题20:小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的量程来测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（）A．2.1A B. 0.42A C. 2.12A D. 0.6A试题21:如图所示的电路中,开关闭合时电流表乙测量的是通过(选填“L1”“L2”或“L1和L2”)的电流。
15.4电流的测量2024-2025学年人教版九年级全一册物理
15.4 电流的测量一、单选题1．下列用电器正常工作时电流最接近5A 的是A ． 电视机B ． 电压力锅C ． 节能灯D ． 家用电冰箱2．如图所示，当开关闭合后，电流表A 1和A 2的示数与开关闭合前相比较，下列说法中正确的是A ．1A 不变，2A 增大B ．1A 和2A 的示数都增大C ．1A 和2A 的示数都减小D ．1A 减小，2A 增大 3．在使用电流表测量电流时，以下叙述中错误的是（ ）A ．必须使电流从“+”接线柱流入电流表B ．电流表要串联在被测电路上C ．被测的电流不要超过电流表的量程D ．可以把电流表直接接在电源两极上 4．下图的电路有一处错误，其错误是（ ）A ．电流表的正、负接线柱接反了B．电流表与灯并联C．电流表与电源的正、负极直接连接D．整个电路发生了短路5．在如图所示中，能直接测量通过灯L2电流的电路是（）A．B．C．D．6．下列几种家用电器，正常工作时的电源最接近4A的是（）A．台灯B．电饭煲C．笔记本电脑D．液晶电视机7．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝08．电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱．这样做是为了（）A．看看有无电流B．看看电流表的灵敏程度C．检查电路的连接是否正确D．选择合适的量程9．如图所示的电路中，闭合开关时，下列说法正确的是（）A．开关只能控制灯泡L2B．两个灯泡为串联连接C．电流表测的是通过灯泡L1的电流D．电流表测的是通过灯泡L1和L2的电流10．如图所示，电流表正确的读数是（）A．0.42A B．0.44A C．2.4A D．2.2A二、填空题11．如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与相连接，把“﹣”接线柱与连接。
