理解胶片：胶片特性曲线
一、理解胶片密度
胶片沉积银颗粒的密度或染料影像的密度可以用密度计(Densitometer)测定。
透射密度(Transmission Density, Dt)是光线通过胶片乳剂的银颗粒或染料被阻档的量，通常用10的对数值计算，如果Po是入射光，Pt是透过的光，那么Dt = lg Po/Pt
密度值的大小取决于曝光光谱的分布、胶片的光谱吸收和胶片对特定光的敏感性。如果胶片对光的敏感性与人类眼睛相近，那么这种密度就是可见光密度(Visual Density)。
透射密度的测量有两种方式：漫射密度(Totally Diffuse Density)和单向密度(Specular Density)。如果将集光器紧靠被测胶片，集光器接受所有透射的光线，这就是漫射密度。如果用单向光束照射胶片，集光器离开胶片一段距离，只测定透射后非散射部分光线得到的密度，称为单向密度。
单向密度与漫射密度在彩色胶片几乎是相等的，因为彩色感光材料的影像是由染料组成，光线可以穿透染料，差不多没有散射。黑白片的单向密度和漫射密度可以相近，也可以差异很大，视银颗粒巨细而定，一般而言，高感光度的黑白片两个密度差异大于低感光度的黑白片，原因是高感光度的乳剂银颗粒较粗。
胶片上的这两种密度在印像和演示时有实际意义。对于接触印像，漫射密度决定像纸上的成像。对于放大扩印和投影(如幻灯和电影)，成像是由单向密度决定的。不管是接触印像还是放大，常规质控还是用漫射密度以为准。
不经滤色光谱较正的密度计测量的结果可以用于不同实验室的密度测试结果比较，这种密度计称为Status密度计(Status Densitometer)。实际工作中，为适应不同胶片的测量，常用许多滤镜与密度计配合使用，常用有两类这样的滤镜系列，分别称为Status A 密度计和Status M 密度计。前者用于彩色正片(如反转片、拷贝片)的测量，后者用于彩色印像片(如彩色负片、中间拷贝负片、低反差反转片和反转中间拷贝片等)。这些滤镜系列由一些公司生产，可以从这些公司购买到。胶片的特性曲线一般会注明使用什么密度计测量，比如E100VS、RVP等的特性曲线表注明Densitometer是Status A。
二、胶片的特性曲线(Characteristic Curve)
感光材料的乳剂层经曝光和显影加工后，它的透明程度会由于金属银的淀积而降低。乳剂层的透明度的降低与许多因素有关，在冲洗过程标准化的前提下，曝光量(H)就成了影响透明度最重要的因素(为什么用H来表示曝光量？百思不得其解。有的书是用E，即Exposure，似更好理解)。
为了寻找乳剂层透明程度与曝光量之间的关系的数学模式，19世纪90年代英国两位学者—化学家H-Hurter和工程师V-Driffield用了约十年的业余时间，终于找到乳剂层中沉淀银的密度与曝光量及适当条件下的显影程度之间的比例关系，并建议用曝光量的对数和阻光率的对数(即密度)作为横纵坐标来表述它们之间的关系。这个坐标系后来被称为H-D曲线，也称为特性曲线，或者，曝光量—密度曲线。许多文章也直接叫作密度曲线(Density Curve)。
由于曝光量通常用H表示，特性曲线的横标就是lgH，所以H-D曲线实际是一语双关，既是指Hurter-Driffield曲线，也可以理解为曝光量(H)—密度(D)曲线。
实际上，特性曲线描述的就是胶片显影后不同曝光量与相应密度的关系。密度值来源于一系列胶片试条，这些试条经精确较正的感光计(Sensitometer)曝光，然后严格标准化的冲洗。每个试条上的照度(E，单位是勒克斯lux)乘以曝光时间(t，单位是秒sec)得到曝光量(H)，即，H等于乳剂层上所受光的照度(E)和照射时间(t)的乘积(H=E*t)，单位是勒克斯-秒(lux-sec)，也就是单位面积乳剂层上接受的总的光量。
* 勒克斯(Lux)指的是一支标准蜡烛在一米距离产生的照度。如果胶片在距离标准蜡烛一米曝光一秒钟，那么胶片接受的曝光就是 1 lux-sec的曝光量。
用密度计测度每个试条上的透光率(Transmittance，T)，即透过胶片的光通量Qt与投射到材料上的光通量(入射光)Qo之比(Qt/Qo)，计算出阻光率(Opacity，O)。阻光率O等于透光率的倒数，即O = 1/T，也就是Qo/Qt。
胶片依沉积银颗粒的多少，光线穿透率可以从100%、50%、25%、10%……0.01%，相对的透光率是 1.0、0.5、0.25、0.1……0.0001，相应地，阻光率是1、2、4、10……10,000，这样巨大的数字在制作曲线时很不方便，标尺过小造成不够精确，故取阻光率O以10为底的对数，称为密度(Density，D)，即D = lgO = lg(Qo/Qt)，上述数值对应的D就是0.0、0.3、0.6、1.0……4.0。
将H取以10为底的对数(即lgH)绘制横坐标，以密度(D)绘制纵坐标得到的曲线即为测试胶片的特性曲线(图1)。4.0一般是胶片所能达到的最高密度，所以纵坐标的最高值一般不大于4.0。横坐标上，曝光量每增加一倍，lgH增加0.3单位。
（图1） 代表特性曲线(Representative Characteristic Curve)是对某产品大量批次测试后的平均结果制作的曲线。通常出现在产品Data Sheet上的都是代表特性曲线。
相对特性曲线(Relative Characteristic Curve)是没经较正的感光计曝光试条得到的曲线。一般是冲印车间为冲洗质控所采用的方式。
黑白胶片的特性曲线只有一条曲线，方向从左向右由低到高，图2显示Kodak
T-MAX 100不同显影时间的特性曲线。
（图2）
彩色胶片一般有三条曲线，分别代表红色(在彩负胶片是青色)、绿色(在彩负胶片是品红色)和兰色(在彩负胶片是黄色)染料层，方向也是从左到右由低到高（图3）
（图3）
彩色反转片也是三条曲线，但因为获得的是正像，曲线的走向与负片相反，从左到右由高到低(图4)。
（图4）
三、分解特性曲线
不管什么胶片类型，所有特性曲线都可以分为五区：最低密度区(D-min)、趾区(The Toe)、直线区(Straight line)、肩区(The Soulder)和最高密度区(D-max)。
1．最低密度区
又称无响应区，是胶片片基的密度和未曝光的卤化银显影后得到的密度，这个区的密度是衡定的，是特定胶片的特有性状。 对于黑白片，这个区也被称为灰雾(Fog)，指的是未经曝光而显影产生的净密度。灰雾可以因为延长显影时间或提供显影温度而密度增加，显影剂的成份和pH值也会改变灰雾密度。
在彩片只称为最低密度(D-min)，而不称之为灰雾。反转片的最低密度被定义胶片充分曝光和充分显影后的密度，因此位于曲线的右侧。
2．趾区
又称欠曝光区、曝光不足区。这个区曲线的斜率随等量增加的曝光而逐渐增加，换句话，当曝光量以等量增加时，密度的增量却是逐渐增加的，增加的幅度与曝光量增加不同步。如果影像出现在这个区，那么影像的密度对比不能正确得到再现，导致影调失真，层次也因为对比小而表现为平淡，暗部缺乏细节。
3．直线区
又称曝光正常区。这个区曲线的斜率是相对恒定的，密度随曝光量对数值增大而等速增加。这个区可以正确地反映影像的影调、细节、层次，因此，为了获得最佳影像效果，图像中所有重要的信息和细节都应放在这个区。
4．肩区
又称过度曝光区。这个区随曝光量增加，曲线的斜率逐渐减小，再增加曝光，密度不再增加，达到胶片的最大密度(D-max)。影像出现在这个区也会因为对比小而影调失真。这个区通常是由景物的高光区造成，所以往往造成高光部分没有细节。曝光过度也造成颗粒变粗。
5．最大密度区
这个区所有卤化银或者染料都已曝光，再增加曝光并不增加密度，这是一种胶片所能达到最大的密度，对于胶片，D-max一般不会超过4.0。
在黑白片中，极度过曝会使密度减少，也就是所谓的负感现象(Solarization)，在安嫂-亚当斯的作品中，有一幅“黑太阳”，本该惨白的太阳在胶片记录成了黑太阳。彩片中是否也有负感现象不知道。
四、理解特性曲线
特性曲线是了解胶片性能的重要数据。从特性曲线不仅可以看出胶片的一般性能，而且从中可以衍算出一些重要参数，对预测成像和解决拍摄和冲印过程遇到的问题非常有帮助。
1．感光度(Sensitivity，Speed，S) 是胶片固有的对光反应的敏感性，是与在一定显影条件下产生的一定摄影效果的曝光量成反比的值，通俗地说，就是高感光度的胶片只需较少曝光量即能达到低感光度的胶片需较多曝光量所能达到的摄影效果。
感光度，或称速度，的测定是基于特性曲线计算出来的。以黑白片为例，美国标准协会(American Standard Association, ASA)是这样规定的，在求取特性曲线时，试条曝光后在指定的条件下进行精确控制显影，使得显影后获得的特性曲线满足以下条件：以曲线中灰雾+片基密度+0.1的密度为基准点，该基准点处的曝光量对数 + 1.3相对应的密度值应该等于 0.8。如果符合这个条件，那么感光度S等于0.8除以基准点的曝光量。
例如，如果某黑白片的基准点曝光量是0.004 lux-sec，那么这款胶片的速度就是0.8/0.004=200，如果是0.008 lux-sec，那么速度就是100。
德国的DIN制(Deutsche Industrial Norm，DIN，即德国工业标准)对基准点定义不一样，计算方法也不同，但反映的实质是一样的。
现在普遍采用的是国际标准化组织(International Standard
Organization，ISO)标准，它结合ASA和DIN，同时标注二者数值，所以表示方法是ISO100/21O。从过去大家习惯的21定、24定到现在几乎只称100或者200……可以看出历史变迁，曾经是巨人的德国在这方面的影响已经日落黄昏了，渐渐地被美国所取代，也许，再过十年、二十年，许多人对21DIN会不知所云。
彩片因为有三条曲线，而三条曲线很做到完全重合，那么应该用哪一层乳剂作为决定感光度的基准？一般情况下，三个染料层中，感兰层对光敏感性最高，感红层最低，如果以感兰为基准，那么感红层可能会欠曝，但如果以感红层为基准，感兰层可能要过曝。最后还得回到人类对光的反应性上，人眼睛对绿色最敏感，如果胶片上感绿层得到最佳再现，那么总体再现也最好。因此彩色负片是以感绿层做基准，同时兼顾感红层的感光性。
2．反差(Contrast)
指的是片子中明暗色调的对比，通常所谓的片子表现“平、软”或“层次鲜明、硬”实际就是在描述反差。
胶片的反差由特性曲线的斜率来体现。一般而言，曲线的斜率越陡峭，胶片的反差越高。常用Gamma值或平均梯度(Average Gradient)来量化反差。
Gamma就是特性曲线的直线区的斜率。Gamma不代表趾区和肩区的的反差，因此超出直线区的部分，如强高光部和暗部的反差不能用gamma来描述。
平均梯度指的是特性曲线的两段连线的平均斜率，因此涵盖了趾区、直线区和肩区的影调。
《医学影像成像原理》名词解释_
search
•
•
•
•
•
•
•
•
•
•
•
•
•
•
当前位置：› 《医学影像成像原理》名词解释
《医学影像成像原理》名词解释
《医学影像成像原理》名词解释
第一章
１。X 线摄影(ｒaｄiｏｇraｐｈy):就是Ｘ线通过人体不同组织、器官结构得衰减
作用,产生人体医疗情报信息传递给屏—片系统,再通过显定影处理,最终以Ｘ
线平片影像方式表现出来得技术。
2、X线计算机体层成像(cｏmpｕted tｏmｏｇraphｙ,ＣT):经过准直器得X 线束穿透人体被检测层面;经人体薄层内组织、器官衰减后射出得带有人体信息得X线束到达检测器,检测器将含有被检体层面信息X线转变为相应得电信号;
通过对电信号放大,Ａ/D转换器变为数字信号,送给计算机系统处理;计算机按照设计好得方法进行图像重建与处理,得到人体被检测层面上组织、器官衰减系数(|)分布,并以灰度方式显示人体这一层面上组织、器官得图像。
3.磁共振成像(ｍagnｅtiｃresoｎancｅｉmagiｎg,MＲI):通过对静磁场(B0)
中得人体施加某种特定频率得射频脉冲电磁波,使人体组织中得氢质子(1H)受
到激励而发生磁共振现象,当RＦ脉冲中止后,１H在弛豫过程中发射出射频信号
(MR 信号),被接收线圈接收,利用梯度磁场进行空间定位,最后进行图像重
建而成像得、
４.计算机X 线摄影(ｃomｐuｔｅd radioｇｒaphｙ,CＲ):就是使用可记录并由激
光读出X线影像信息得成像板(IP)作为载体,经Ｘ线曝光及信息读出处理,
形成数字式平片影像、
5.数字X 线摄影(dｉgitaｌradiｏgrａphｙ,DＲ):指在具有图像处理功能得计
算机控制下,采用一维或二维得X 线探测器直接把X 线影像信息转化为数字信号得技术。
6.影像板(imaｇinｇplatｅ,IＰ):就是CＲ系统中作为采集(记录)影像信息
得接收器(代替传统X 线胶片),可以重复使用,但没有显示影像得功能、
医学影像成像原理名词解释
医学影像成像原理名词解释
《医学影像成像原理》名词解释
第一章
1.X线摄影（radiography ）:是X线通过人体不同组织、器官结构的衰减作用，产生
人体医疗情报信息传递给屏- 片系统，再通过显定影处理，最终以X 线平片影像方式表
现出来的技术。
2.X 线计算机体层成像（computed tomography ，CT）：经过准直器的X 线束穿透人体被检测层面；经人体薄层内组织、器官衰减后射出的带有人体信息的X线束到达检测器，检测器将含有被检体层面信息X线转变为相应的电信号；通过对电信号放大，A/D 转换器变为数字信号，送给计算机系统处理；计算机按照设计好的方法进行图像重建和处理，得到人体被检测层面上组织、器官衰减系数（| ）分布，并以灰度方式显示人
体这一层面上组织、器官的图像。
3.磁共振成像（magnetic resonance imaging ，MRI）：通过对静磁场（B）中的人体施加某种特定频率的射频脉冲电磁波，使人体组织中的氢质子（H）受
到激励而发生磁共振现象，当RF 脉冲中止后，H 在弛豫过程中发射出射频信号
（MR信号），被接收线圈接收，利用梯度磁场进行空间定位，最后进行图像重建而成像的。
4.计算机X 线摄影（computed radiography ，CR）：是使用可记录并由激光读
出X线影像信息的成像板（IP ）作为载体，经X线曝光及信息读出处理，形成数字式平
片影像。
5.数字X 线摄影（digital radiography ，DR）：指在具有图像处理功能的计算机控制下，采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6.影像板（imaging plate ，IP）:是CR系统中作为采集（记录）影像信息的接收器（代替传统X 线胶片），可以重复使用，但没有显示影像的功能。
7.平板探测器（flat panel detector ，FPD :数字X线摄影中用来代替屏- 片系统作为X 线信息接收器（探测器）。
基于射线检测的胶片特性曲线应用研究
２０ｏ７年第４期 影像技术
匮 ｊ Ｉ
．１ 一■ ■ ．。 ■＿
Ｉ １
－一 基于射线检测的胶片
特性曲线应用研究
王艳琼
（武汉理工大学能源与动力工程学院，武汉４３００６３）
摘要：阐述了正确运用ｘ光胶片特性曲线在射线检测中的重要性，研究了ｘ光胶片特性曲线在射线检测过程中 曝光参数选取时的实用价值及其相关应用。 关键词：射线检测；胶片；特性曲线；曝光参数 中图分类号：ＴＱ５７７．２＋５ 文献标识码：Ａ 文章编号：１００１—０２７０（２００７）０４一Ｏ０３９—０４
Ｒｅｓｅａｒｃｈ ｏｎ ｔｈｅ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ Ｆｉｌｍ Ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｃｕｒｖｅ ｉｎ
Ｒａｄｉｏｇｒａｐｈｉｃ Ｄｅｔｅｃｔｉｏｎ
ＷＡ Ｇ Ｙａｎ ｑｌｏｎｇ （Ｓｃｈｏｏｌ ｏｆ Ｅｎｅｒｇｙ ａｎｄ Ｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｗｕｈａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ ４３００６３） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｄｅｓｃｒｉｂｅｓ ｔｈｅ ｉｍｐｏｒｔａｎｃｅ ｏｆ ｕｓｉｎｇ ｃｏｒｒｅｃｔｌｙ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｃｕｒｖｅ ｏｆ ｔｈｅ Ｘ—
ｒａｙ ｆｉｌｍｓ ｉｎ ｔｈｅ ｒａｄｉｏｇｒａｐｈｉｃ ｄｅｔｅｃｔｉｏｎ．Ｉｔ ｓｔｕｄｉｅｓ ｔｈｅ ｐｒａｃｔｉｃａｌ ｖａｌｕｅｓ ａｎｄ ｔｈｅ ｃｏｒｒｅｌａｔｉｖｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ
ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｃｕｒｖｅ ｆｏｒ ｔｈｅ ｓｅｌｅｃｔｉｏｎ ｏｆ ｔｈｅ ｅｘｐｏｓｕｒｅ ｐａｒａｍｅｔｅｒｓ ｉｎ ｔｈｅ ｐｒｏｃｅｓｓ ｏｆ ｒａｄｉｏｇｒａｐｈｉｃ
ｄｅｔｅｃｔｉｏｎ．
Ｋｅｙ ｗｏｒｄｓ：ｒａｄｉｏｇｒａｐｈｉｃ ｄｅｔｅｃｔｉｏｎ，ｆｉｌｍ，ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｃｕｒｖｅ；ｅｘｐｏｓｕｒｅ ｐａｒａｍｅｔｅｒｓ
医学成像系统名词解释
1
《医学影像成像原理》名词解释
第一章
1．X 线摄影（radiography）：是X 线通过人体不同组织、器官结构的衰减作用，产生人体医疗情报信息传递给屏-片系统，再通过显定影处理，最终以X线平片影像方式表现出来的技术。
2．X 线计算机体层成像（computed tomography，CT）：经过准直器的X线束穿透人体被检测层面；经人体薄层内组织、器官衰减后射出的带有人体信息的X 线束到达检测器，检测器将含有被检体层面信息X 线转变为相应的电信号；通过对电信号放大，A/D 转换器变为数字信号，送给计算机系统处理；计算机按照设计好的方法进行图像重建和处理，得到人体被检测层面上组织、器官衰减系数（¦）分布，并以灰度方式显示人体这一层面上组织、器官的图像。
3．磁共振成像（magnetic resonance imaging，MRI）：通过对静磁场（B0）中的人体施加某种特定频率的射频脉冲电磁波，使人体组织中的氢质子（1H）受到激励而发生磁共振现象，当RF 脉冲中止后，1H 在弛豫过程中发射出射频信号（MR 信号），被接收线圈接收，利用梯度磁场进行空间定位，最后进行图像重建而成像的。
4．计算机X 线摄影（computed radiography，CR）：是使用可记录并由激光读出X 线影像信息的成像板（IP）作为载体，经X 线曝光及信息读出处理，形成数字式平片影像。
5．数字X 线摄影（digital radiography，DR）：指在具有图像处理功能的计算机控制下，采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6．影像板（imaging plate，IP）：是CR 系统中作为采集（记录）影像信息的接收器（代替传统X 线胶片），可以重复使用，但没有显示影像的功能。7．平板探测器（flat panel detector，FPD）：数字X 线摄影中用来代替屏-片系统作为X 线信息接收器（探测器）。

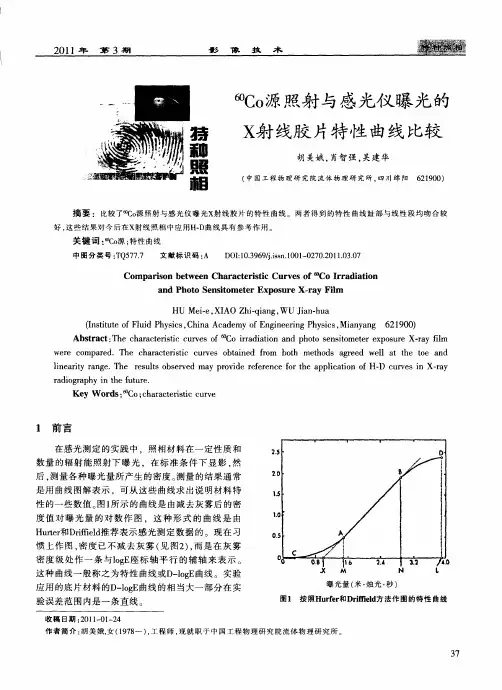

(60)Co源照射与感光仪曝光的X射线胶片特性曲线比较
２０ｌ１年第３期 影像技术
６０Ｃｏ源照射与感光仪曝光的
Ｘ射线胶片特性曲线比较
胡美娥，肖智强，吴建华
（中国工程物理研究院流体物理研究所，四川绵阳６２１９００）
摘要：比较了 ｃｏ源照射与感光仪曝光ｘ射线胶片的特性曲线。两者得到的特性曲线趾部与线性段均吻合较
好，这些结果对今后在Ｘ射线照相中应用Ｈ．Ｄ曲线具有参考作用。 关键词：６０Ｃｏ源；特性曲线
中图分类号：ＴＱ５７７．７ 文献标识码：Ａ ＤＯｈ１０．３９６９￣．ｉｓｓｎ．１００１—０２７０．２０１ １．０３．０７
Ｃｏｍｐａｒｉｓｏｎ ｂｅｔｗｅｅｎ Ｃｈａｒａｃｔｅｒｉｓｔｉｃ Ｃｕｒｖｅｓ ｏｆ鳓Ｃｏ Ｉｒｒａｄｉａｔｉｏｎ
ａｎｄ Ｐｈｏｔｏ Ｓｅｎｓｉｔｏｍｅｔｅｒ Ｅｘｐｏｓｕｒｅ Ｘ—ｒａｙ Ｆｉｌｍ
ＨＵ Ｍｅｉ．ｅ，ＸＩＡ０ Ｚｈｉ ｑｉａｎｇ，ＷＵ Ｊｉａｎ．ｈｕａ
（Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｆｌｕｉｄ Ｐｈｙｓｉｃｓ，Ｃｈｉｎａ Ａｃａｄｅｍｙ ｏｆ Ｅｎｇｉｎｅｅｒｉｎｇ Ｐｈｙｓｉｃｓ，Ｍｉａｎｙａｎｇ ６２ １ ９００） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ＣＵｌＷｅｓ ｏｆ ６ＯＣｏ ｉｒｒａｄｉａｔｉｏｎ ａｎｄ ｐｈｏｔｏ ｓｅｎｓｉｔｏｍｅｔｅｒ ｅｘｐｏｓｕｒｅ Ｘ．ｒａｙ ｆｉｌｍ
ｗｅｒｅ ｃｏｍｐａｒｅｄ．Ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ＣＨＩＶＥＳ ｏｂｔａｉｎｅｄ ｆｒｏｍ ｂｏｔｈ ｍｅｔｈｏｄｓ ａｇｒｅｅｄ ｗｅｌｌ ａｔ ｔｈｅ ｔｏｅ ａｎｄ ｌｉｎｅａｒｉｔｙ ｒａｎｇｅ．Ｔｈｅ ｒｅｓｕｌｔｓ ｏｂｓｅｒｖｅｄ ｍａｙ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｈ—Ｄ ｃｕｒｖｅｓ ｉｎ Ｘ—ｒａｙ ｒａｄｉｏｇｒａｐｈｙ ｉｎ ｔｈｅ ｆｕｔｕｒｅ． Ｋｅｙ Ｗｏｒｄｓ：印Ｃｏ；ｃｈａｒａｅｔｅｒｉｓｔｉｃ Ｃｕｒｖｅ
关于胶片系统(仅供参考)
关于胶片系统
CB/T 3558-2011《船舶钢焊缝射线检测工艺和质量分级》
JB/T 4730.2-2005《承压设备无损检测 第2部分：射线检测》

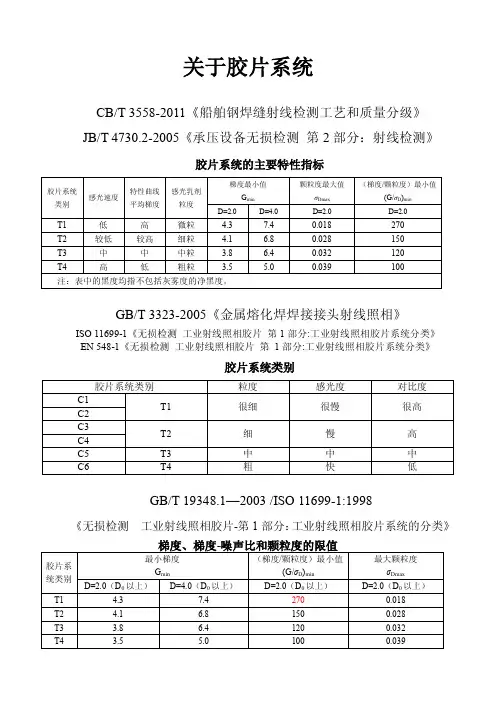

胶片系统的主要特性指标 胶片系统类别 感光速度 特性曲线平均梯度 感光乳剂粒度 梯度最小值 Gmin 颗粒度最大值 σDmax （梯度/颗粒度）最小值 (G/σD)min
