Please enter your company's name and contentv 梧州职业学院教案
课程名称 电子产品制造工艺 教学班级 12应电
授课教师 申华 学时数 72 日期
授课题目 电子工艺技术基础知识
一、教学目的：
1、掌握电子工艺研究的范围是哪些？
2、掌握电子工艺技术人员的工作范围是哪些？
二、教学重点、难点：
1 、 电子工艺研究的范围；2、电子工艺技术人员的工作范围 。
记住企业 工艺技术人员的工作范围。
三、教学过程：
1 、电子工艺的定义
工艺是生产者利用生产设备和生产工具，对各种原材料、半成品进行加工或处理，使之最后成为符合技术要求的产品的艺术（ 程序、方法、技术） 。
制造工艺包容每一个制造环节的整个生产过程
工艺追求的是效率、质量。
工艺所涉及的范围很广。 2 、 电子工艺研究的范围
1 ）材料
整机产品和技术的水平，主要取决于元器件制造工业和材料科学的发展水平；
2 ）设备
电子产品工艺技术的提高，产品质量和生产效率的提高，主要依赖于生产设备技术水平和生产手段的提高。
3 ）方法
对电子材料的利用、对工具设备的操作、对制造过程的安排、对生产现场的管理——在所有这些与生产制造有关的活动中，“方法”都是至关重要的。
4 ）操作者
决定因素是人，经过培训，有高素质的人。高级管理人员，高级工程技术人员，高等级技术工人三种人是电子工业的关键人才。
5 ）管理
管理出效益。管理——在所有这些与生产制造有关的活动中，“方法”都是至关重要的。与以上制造过程的四个要素比较，管理可以算是“软件”，但确实又是连接这四个要素的纽带。
讨论题：产品设计重要还是生产工艺重要？
3 、电子工艺课程的培养目标 有技术、会操作，能解决现场技术问题的工艺技术或现场管理人才。
4 、 电子工艺学的特点
1 ）涉及众多科学技术领域
2 ）形成时间较晚而发展迅速
5 、工艺工作的范围
1 ）开发阶段的工作
⑴ 根据产品设计文件要求，编制生产工艺流程、工时定额和工位作业指导书；指导现场生产人员完成工艺操作和产品质量控制。
⑵ 编制和调试 AOI 、 ICT 等先进测试设备的运行程序和 SMT 工艺涉及的锡膏印刷机、自动贴片机、再流焊机、波峰焊机等生产设备的操作方法及规程，设计、制作、加工或检验工装。
⑶ 负责新产品研发中的工艺评审。主要对新产品元器件的选用、 PCB 电路板设计和产品生产的工艺性能进行评定，提出改进意见。
2 ）生产阶段的工作
（ 1 ）对新产品的试制、试生产，负责技术上的准备和协调，现场组织解决有关技术和工艺问题，提出改进意见。
（ 2 ） 实施生产现场工艺规范和工艺纪律管理，培训和指导工人的生产操作，解决生产现场出现的技术问题。 （ 3 ） 控制和改进生产过程的工作质量，协同研发、检验、采购等相关部门进行生产过程质量分析，改进并提高产品质量。
3 ）发展阶段的工作
研讨、分析和引进新工艺、新设备，参与重大工艺问题和质量问题的处理，不断提高企业的工艺技术水平、生产效率和产品质量。
5 、小结
作业：
1 、电子工艺技术培养目标是什么？
2 、电子工艺技术人员的工作范围是哪些？
四、板书设计：
1 、电子工艺的定义
2 、 电子工艺研究的范围
1 ）材料
2 ）设备 3 ）方法
4 ）操作者
5 ）管理
3 、工艺工作的范围
4、小结
5、作业
课程名称 电子产品制造工艺 教学班级 12应电
授课教师 申华 学时数 72 日期
授课题目 电子工艺安全操作知识
一、教学目的：
1、了解电子工艺实践中的安全知识及安全防范和救助知识，建立安全第一的意识；
2、掌握电子产品的形成过程中的工艺流程。 二、教学重点、难点：
1、电子工艺实践中的用电安全；
2、电子产品制造工艺流程的基本概念。
三、教学过程：
1 、电子企业生产安全问题
不安全因素：
用电安全：线路正确，防触电、电击、
机械损伤： 剪脚操作、钻床操作
烫伤：波峰机锡炉操作、电烙铁操作
设备安全：波峰机、贴片机的安全操作
防火安全：波峰机的防火、助焊剂等危险品的保管、操作
防毒：防铅中毒、防化学溶剂甲醛、甲醇、四氯乙烯、四氯乙烷等的中毒
2 、安全用电
讨论题：生产中用电有哪些不安全因素？
1 ）触电： 通常不足 1mA 的电流就能引起人体的肌肉收缩、神经麻木；更大的电流就会致人于死命。
触电的形式与原因及决定触电伤害的因素
人体触电的主要形式是直接或间接接触了两个电位不同的带电体。
电击对人体的危害程度，与电流强度、电击时间、电流的途径及电流的性质有关。
人体电阻：人体电阻的大小因人而异，并随条件的改变而变化，几十千欧到 100K 以上，但会随电压升高而降低。
几十毫安电流通过人体达到 1s 以上，就能造成死亡；而几百毫安电流可使人严重烧伤，并且立即停止呼吸
人体受到的电击强度达到 30mA · s 以上时，就会产生永久性伤害
36V （或 24V ）为常用安全电压
若电流不经过上述重要部位，一般不会危及生命。
不同种类的电流，对人体的伤害是不一样的
2 ）电击：
⑴ 直接触及电源
⑵ 错误使用设备
⑶ 设备金属外壳带电
. ⑷ 电容器放电
3 ）安全用电操作
1 ）制订安全操作规程
2 ） 通电前的注意事项
看电源
电源线
电源插头
接地及三芯插头的正确使用： 设备外壳应该接保护地，最好与电网的保护地接到一起，而不能只接电网零线上。
检修、调试电子产品的安全问题
要了解工作对象的电气原理，特别注意它的电源系统。
不得随便改动仪器设备的电源接线。
不得随意触碰电气设备，触及电路中的任何金属部分之前都应进行安全测试
未经专业训练的人不许带电操作。 4 ）触电救护
迅速而正确地脱离电源
人工呼吸和心脏按摩
3 、电子实训室用电安全操作规程
按实际规定讲解
4 、电子产品生产的基本工艺流程
电子产品的装配过程是先将零件、元器件组装成部件，再将部件组装成整机，其核心工作是将元器件组装成具有一定功能的电路板部件或叫组件（ PCBA ）。本书介绍的电子工艺主要是指电路板组件的装配工艺。
电子产品组装的基本工艺流程：
5 、小结
作业：
1 、在电子工艺操作的过程中，有哪些必须时刻警惕的不安全因素？
2 、怎样防止触电和电击？怎样进行救护？
3 、 电子产品生产的主要工艺流程是怎样的？
四、板书设计：
1 、电子企业生产安全问题
2 、安全用电
3 、电子实训室用电安全操作规程
4 、电子产品生产的基本工艺流程
5 、小结
课程名称 电子产品制造工艺 教学班级 12应电
授课教师 申华 学时数 72 日期
授课题目 从工艺角度认识电子元器件
一、教学目的：
1、掌握电阻、电容、电感、变压器、继电器、接插件、机电元件、半导体二三极管、集成电路等元器件的主要技术参数；
2、掌握阻容元件的直标、数标、色标的意义及其识别；
3、根据用途进行阻容元件、半导体元器件的选用，建立产品的成本、质量意识；
4、从外形进行元器件的识别，用万用表检测电阻、电容、电感元件和二、三极管。
二、教学重点、难点： 1 、元器件的主要技术指标及选用原则；
2 、三种标法的意义及其识别；
三、教学过程：
一、电子元器件的参数及常用元器件：
1 、电子元器件的主要参数
1 ）标称值
标称值系列：（ n =1,2,3 … , E ）
E6-E96 系列、误差等级和误差字母表示。
直接标示、色标、数标的识别
例题：
已知电阻上色标排列次序如下，试写出各对应的电阻值及允许偏差：
“橙白黄 金”，“棕黑金 金”，
“绿蓝黑棕 棕”，“灰红黑银 棕”。
2 ）额定值、极限值
额定值、极限值之间的关系
3 ）机械、结构参数
主要元器件
1 、电阻
1 ）种类、符号和命名
普通电阻的分类（碳膜电阻、金属膜电阻、金属氧化膜电阻、线绕电阻）、几种特殊电阻（热敏、压敏、保险电阻）
2 ）主要参数：阻值，功率（功率与温度的关系），温度系数。
3 ）电阻的识别和根据用途进行选用 根据电性能指标选用；
根据成本选用。
2 、电位器
1 ）种类、符号
在阻值变化上注意区分指数式、对数式和直线式。
2 ）电位器的识别和根据用途进行选用
3 、电容器
1 ）种类、符号、构造和命名
瓷片电容、金属化薄膜电容、独石电容；
电解电容：铝电解电容、钽电容。（电解电容的极性）
2 ）主要技术参数
容量及误差、耐压、损耗角正切（）；
讲解电容的等效电路；
3 ）容量识别和选用：
根据用途选用，根据耐压选用。
4 、电感器
1 ）种类、符号和命名
2 ）主要参数：
电感量
固有电容
品质因数：。
3 ）选用
色码电感、中周线圈、滤波线圈等

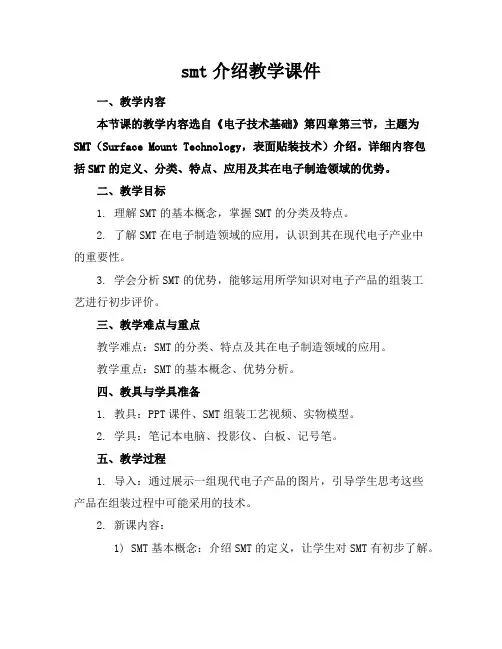

smt介绍教学课件
smt介绍教学课件
一、教学内容
本节课的教学内容选自《电子技术基础》第四章第三节，主题为SMT（Surface Mount Technology，表面贴装技术）介绍。详细内容包括SMT的定义、分类、特点、应用及其在电子制造领域的优势。
二、教学目标
1. 理解SMT的基本概念，掌握SMT的分类及特点。
2. 了解SMT在电子制造领域的应用，认识到其在现代电子产业中的重要性。
3. 学会分析SMT的优势，能够运用所学知识对电子产品的组装工艺进行初步评价。
三、教学难点与重点
教学难点：SMT的分类、特点及其在电子制造领域的应用。
教学重点：SMT的基本概念、优势分析。
四、教具与学具准备
1. 教具：PPT课件、SMT组装工艺视频、实物模型。
2. 学具：笔记本电脑、投影仪、白板、记号笔。
五、教学过程
1. 导入：通过展示一组现代电子产品的图片，引导学生思考这些产品在组装过程中可能采用的技术。
2. 新课内容：
1) SMT基本概念：介绍SMT的定义，让学生对SMT有初步了解。 2) SMT分类与特点：讲解SMT的分类、特点，结合实物模型进行展示。
3) SMT应用与优势：分析SMT在电子制造领域的应用，对比传统组装工艺，阐述SMT的优势。
3. 实践情景引入：播放SMT组装工艺视频，让学生直观地感受SMT在电子产品组装中的应用。
4. 例题讲解：以一款常见电子产品的组装为例，分析SMT在其中的应用，引导学生学会分析SMT的优势。
5. 随堂练习：发放练习题，让学生根据所学知识，分析练习题中电子产品组装工艺的特点。
六、板书设计
1. SMT基本概念
2. SMT分类与特点
3. SMT应用与优势
4. 例题解析
七、作业设计
1. 作业题目：
1) 请简述SMT的定义、分类及特点。
2) 请分析一款你熟悉的电子产品，阐述其中SMT的应用及其优势。
2. 答案：
电子产品生产与制作大纲(课程标准)
1 电子产品生产与制作大纲（课程标准）
课程名称：电子产品生产与制作
课程性质：职业能力必修课
学分：6分
计划学时：102
适用专业：应用电子
1.前言
1.1课程定位
本课程是以电子产品为对象进行教学的，由于电子类专业的各核心课程所涉及的内容最终都体现在具体的电子产品之中，通过本课程的学习，实际上是一次对《模拟电子技术》、《数字电子技术》等先修专业课程消化和吸收的过程，属于职业能力必修课程。
本课程的技能培训从最基本的单元电路入手，传授电路的设计方法、工程计算、元器件的选择原则等内容，进而使学生尝试较复杂系统的设计与制作，提高学生运用所学知识解决实际问题的能力、自学的能力、应用网络等资源查找资料的能力、团队协作的能力，本课程开设的时间是学生就业前的最后一学期，因此扎实学好本门课程对于学生温故知新，做好走出校门的准备具有积极的意义。
本课程设置符合高技能人才培养目标和专业相关技术领域职业岗位（群）的任职要求，对学生职业能力培养和职业素养养成具有明显的促进作用。为学生可持续发展奠定良好的基础，充分体现出职业性、实践性和开放性的要求。
1.2 设计思路
一、课程设计的总体思路
课程设置之初，经过市场调研和职业岗位能力分析，我们认为高职教育的归宿在于两个“系统”——“系统的职业技能培养”和“系统的专业知识培养”。前者反映了人才市场的需求，后者则是学生今后可持续发展的根本保证。设置本课程的目的就在于培养具有就业能力的大学生，既关注眼前的就业率，专业对口率，同时也关注学生今后的发展机会。
2 二、课程设置的依据
在有限的时间内尽可能多地让学生了解并体验电子产品生产的全过程，掌握电子产品设计的基本方法和技能。
三、课程内容确定的依据
（1） 典型电子产品生产的全过程所包含的技能点；
（2） 电子产品生产岗位所包括的技能点；
（3） 电子产品设计与制作所包括的技能点；
（4） 电子设备装接工（中级）等工种的国家标准.
《电子产品制图及制版》教案
电子产品制图与制版
课程简介：
本课程全面介绍了计算机辅助电路设计软件电子产品制图与制版的工作界面、基本组成、常用工具等基本知识，详细介绍了设计电路原理图、生成网络表、设计双面线路板的方法和具体操作步骤，同时介绍了电路仿真。
达成目标：
通过本课程的学习，使学生掌握利用计算机及辅助电路设计软件进行电路的设计与仿真，并通过软件的学习，掌握电子产品的设计过程，为将来从事通信电子产品的设计与生产工作打下坚实的基础。
课时安排与考核：
本课程教学课时总计78学时。其中实训课时30学时，均为上机课，实训课时安排到学期末。
考核方法采用过程考核与期末考试相结合的方法。其中平时成绩占30分，包括出勤、纪律、实训等；期末考试包括上机和笔试，占70分。
准备工作：
1、安装盘、电子教案、试装机运行
2、安排机房座位（班长）、线路板（样板）
单元一 电子产品制图与制版概述 （1）
授课类型 讲授、实物展示 计划学时 2 授课地点 机房
教学
目标 1、掌握电子产品制图与制版的主要功能
2、了解电子产品制图与制版的发展和工作流程
3、熟悉PCB设计的基本知识
4、了解学习电子产品制图与制版的必要性、学习方法和教学要求
教学重点 1、电子产品制图与制版的主要功能
2、PCB的基本知识
教学难点 印刷电路板的组成与各部分功能
教学方法 1、基本概念讲授
2、印刷电路板的实物展示
教学环节 教 学 内 容 备注
复习
引入 1、 什么是电子产品制图与制版
2、 电子产品制图与制版的功能
新课 1.1 电子产品制图与制版简介
一、电子产品制图与制版
是计算机辅助电路设计软件（ECAD-Electronics Computer Aided Device）
主要功能：
1、原理图设计与仿真
2、设计PCB（印刷电路板、印制板、线路板）-Printed Circuit Board
3、大规模可编程逻辑器件的设计（不是本课重点）

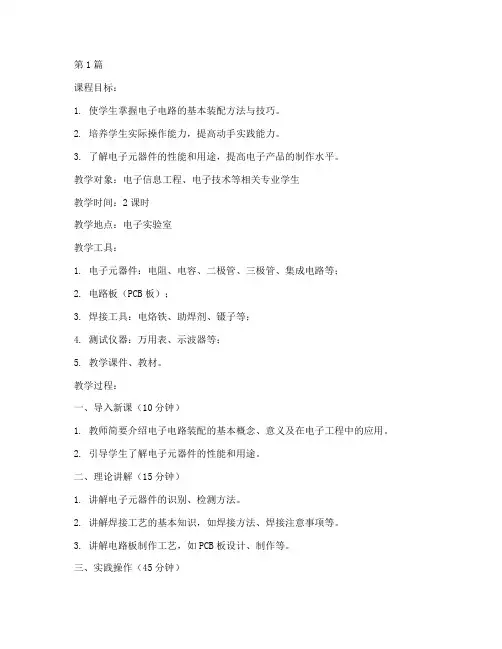

电子电路装配教案模板(3篇)
第1篇
课程目标：
1. 使学生掌握电子电路的基本装配方法与技巧。
2. 培养学生实际操作能力，提高动手实践能力。
3. 了解电子元器件的性能和用途，提高电子产品的制作水平。
教学对象：电子信息工程、电子技术等相关专业学生
教学时间：2课时
教学地点：电子实验室
教学工具：
1. 电子元器件：电阻、电容、二极管、三极管、集成电路等；
2. 电路板（PCB板）；
3. 焊接工具：电烙铁、助焊剂、镊子等；
4. 测试仪器：万用表、示波器等；
5. 教学课件、教材。
教学过程：
一、导入新课（10分钟）
1. 教师简要介绍电子电路装配的基本概念、意义及在电子工程中的应用。
2. 引导学生了解电子元器件的性能和用途。
二、理论讲解（15分钟）
1. 讲解电子元器件的识别、检测方法。
2. 讲解焊接工艺的基本知识，如焊接方法、焊接注意事项等。
3. 讲解电路板制作工艺，如PCB板设计、制作等。
三、实践操作（45分钟） 1. 学生分组，每组选择一个电子电路进行装配。
2. 教师指导学生进行元器件的识别、检测，确保元器件质量。
3. 学生按照电路原理图，将元器件焊接在PCB板上。
4. 教师巡视指导，纠正学生操作中的错误。
5. 学生完成焊接后，进行电路测试，确保电路功能正常。
四、总结与评价（10分钟）
1. 教师总结本次课程的重点内容，强调焊接工艺和电路测试的重要性。
2. 学生进行自我评价，总结装配过程中遇到的问题及解决方法。
3. 教师针对学生的问题进行点评，指出优点和不足，提出改进建议。
教学评价：
1. 学生对电子元器件的识别、检测能力；
2. 学生焊接工艺的熟练程度；
3. 学生电路测试的正确率；
4. 学生对电子电路装配的掌握程度。
教学反思：
1. 优化教学过程，提高教学质量；
2. 关注学生的个体差异，因材施教；
3. 加强与学生的互动，激发学生的学习兴趣；
4. 提高学生的动手实践能力，为今后的电子工程实践打下基础。
电子行业电子工艺
电子行业电子工艺
介绍
电子工艺是指在电子行业中对电子元器件进行制造和加工的工艺过程。电子工艺的发展与电子行业的发展密切相关，随着信息技术的迅猛发展，电子工艺在不断创新和改进。本文将介绍电子行业的电子工艺及其重要性、常用的电子工艺技术，以及电子工艺的未来发展方向。
电子工艺的重要性
在电子行业中，电子工艺起着至关重要的作用。电子工艺可以使电子元器件的性能得到改善和优化，提高产品的质量和可靠性。同时，电子工艺还可以降低生产成本、增加生产效率，提高电子产品的市场竞争力。因此，电子工艺对于电子行业中的产品制造和加工过程至关重要。 常用的电子工艺技术
1. 焊接：焊接是电子行业中常用的电子工艺技术之一。通过焊接，可以将电子元器件和电子线路板连接起来，实现电子元器件的固定和电信号的传输。常见的焊接方法包括手工焊接、表面贴装焊接以及波峰焊接等。
2. 表面处理：表面处理是电子工艺中的一个重要环节。表面处理可以使电子元器件的表面达到一定的精度和平滑度，以便在后续的工艺过程中提高元器件的质量和可靠性。常见的表面处理方法包括化学处理、机械处理以及电镀等。
3. 清洗：清洗是电子工艺中的一个必要步骤。通过清洗，可以去除电子元器件表面的污垢和有害物质，保证产品的质量和可靠性。常见的清洗方法包括水洗、溶剂清洗以及超声波清洗等。
4. 包装：包装是电子工艺中的最后一道工序。通过包装，可以将电子产品包裹起来，保护产品不受外界环境的影响，并为产品的储运提供保障。常见的包装方法包括真空包装、防静电包装以及防潮包装等。
电子工艺的未来发展方向
随着科技的进步和电子行业的不断发展，电子工艺也在不断创新和进步。未来，电子工艺的发展方向主要包括以下几个方面：
1. 纳米电子工艺：随着纳米技术的不断发展，电子工艺也将向纳米尺度发展。纳米电子工艺可以制造出具有更高性能和更小体积的电子器件，推动电子技术的进一步发展。
2. 3D打印技术：3D打印技术在电子行业中的应用越来越广泛。未来，3D打印技术将成为电子工艺中的重要一环，可以实现快速原型制作、个性化定制以及减少废料产生等优势。 3. 智能制造技术：智能制造技术将带来电子工艺的革命性变化。通过引入人工智能和自动化技术，可以实现生产过程的智能化和自动化，提高生产效率和产品质量。
电子行业电子产品生产工艺要求
电子行业电子产品生产工艺要求
随着科技的不断进步和社会的快速发展，电子行业在过去几十年中发展迅猛，成为各个领域不可或缺的一部分。电子产品的生产工艺对于产品质量和性能至关重要。本文将对电子行业电子产品生产工艺的要求进行论述，包括设计与制造、组装与检测、质量控制等方面。
1. 设计与制造
在电子产品的设计与制造过程中，要严格遵守各项标准和要求，确保产品的可靠性和稳定性。首先，设计人员应具备扎实的理论基础和丰富的实践经验，遵循工程设计的基本原则，如模块化、标准化、可维护性等。其次，制造过程中应使用先进的技术和设备，确保产品的精度和一致性。此外，制造过程中要严格执行质量管理体系，保障产品符合各项技术指标和性能要求。
2. 组装与检测
电子产品的组装与检测是产品生产中至关重要的环节。组装时要注意工艺流程的合理性，包括物料的准备、零部件的固定和连接等。组装过程中要严格执行组装标准，并进行相关的质量监控和记录。同时，对组装后的产品进行必要的功能和性能测试，确保产品符合设计要求。
3. 质量控制
质量控制是电子产品生产的关键环节，目的是确保产品的稳定性和可靠性。质量控制涉及到产品的各个方面，包括物料采购、工艺管控、过程控制、成品检验等。在物料采购环节，要选择可靠的供应商，并对物料进行必要的测试和检验。在工艺管控环节，要建立完善的工艺流程，并培训相关人员，确保每个环节符合设定的标准和要求。在过程控制环节，要定期对生产过程进行抽样检验，及时发现和纠正问题。在成品检验环节，要对每个成品进行全面的检测和测试，并对不合格品进行追溯和处理。同时，还要建立健全的质量管理体系，进行过程改进和持续改进，提高产品质量和生产效率。
4. 环保要求
在电子产品生产过程中，要重视环境的保护和可持续发展。生产厂商应积极采取措施，减少对环境的污染和破坏。首先，在物料采购中要选择环保型材料和零部件，避免使用有害物质。其次，在生产过程中要合理使用能源和水资源，减少能源消耗和废水排放。同时，要建立健全的废弃物处理制度，确保废弃物的安全处理和回收利用。
电子行业电子产品装配工艺
电子行业电子产品装配工艺
1. 引言
电子行业是指以电子技术为基础，涉及电子器件、电子元件、电子设备和电子材料等产业的综合性行业。随着科技的发展，电子产品在人们的日常生活中扮演着越来越重要的角色。电子产品的装配工艺是确保产品质量和性能的重要环节。 2. 电子产品装配工艺的分类
电子产品的装配工艺主要包括表面组装技术（Surface Mount Technology，SMT）和传统组装技术（Through Hole Technology，THT）。
2.1 表面组装技术（SMT）
表面组装技术是当前电子产品装配的主流工艺。它通过将电子元器件直接安装在印刷电路板（Printed Circuit Board，PCB）的表面，采用焊接技术将元器件与PCB连接起来。 在SMT工艺中，常见的元器件有贴片电阻、贴片电容、贴片二极管、集成电路芯片等。具体的装配工艺包括以下几个步骤：
2.1.1 PCB制板
PCB制板是SMT工艺的第一步，主要是通过光刻技术将电路板上的线路图案化。
2.1.2 贴片
贴片是指将表面组装元件粘贴到PCB的表面。贴片过程可以通过自动贴片机完成，也可以通过手工贴片的方式进行。 2.1.3 焊接
焊接是将元器件与PCB连接起来的关键环节。常见的焊接方式有热风焊接、回流焊接和波峰焊接等。
2.1.4 检测和调试
在完成焊接后，需要对装配的电子产品进行功能性测试和质量检测，以确保产品的性能和可靠性。 2.2 传统组装技术（THT）
传统组装技术主要是指通过插件式元器件与PCB进行连接的装配工艺。与SMT工艺相比，THT工艺需要在PCB上预留孔位，并通过焊接将插件式元器件与PCB连接起来。
在THT工艺中，常见的插件式元器件有插针、插座、按键开关等。具体的装配工艺包括以下几个步骤： 2.2.1 PCB制板
与SMT工艺相同，THT工艺的第一步也是制作PCB板。
2.2.2 插件式元器件安装
在制板完成后，通过手工将插件式元器件插入PCB上的孔位中。 2.2.3 焊接
电子产品的制造工艺与流程
电子产品的制造工艺与流程
随着科技的不断发展和进步，电子产品已经成为我们生活中不可或缺的一部分。从手机到电脑，从电视到游戏机，每个人都使用各种各样的电子产品。然而，这些电子产品的制造工艺与流程并不是大家所熟知的。在本篇文章中，我们将深入探讨电子产品的制造工艺与流程。
一、设计与研发
首先，电子产品的制造过程始于设计与研发阶段。在这个阶段，工程师和设计师们将利用各种创新技术和工具来设计和测试新的电子产品。他们需要考虑到电子产品的功能要求、外观设计、电路布局以及材料的选择等方面。通过使用计算机辅助设计（CAD）软件和各种模拟软件，设计师们可以更加准确地模拟和评估他们的设计，以确保最终产品的性能和可靠性。
二、原材料采购与加工
一旦设计完成，接下来就是原材料的采购与加工。对于电子产品制造来说，原材料的选择至关重要。工程师和采购人员将与供应商合作，选择质量可靠、符合产品要求的原材料。这些原材料通常包括金属、塑料、玻璃、线路板和电子元器件等。
在原材料到达工厂后，它们会经过一系列的加工步骤。例如，金属可以通过切割、冲压、焊接和抛光等方式进行加工。塑料可以通过注塑成型来得到所需的外壳或部件。线路板制造则包括印刷、蚀刻、插件和焊接等工序。电子元器件如芯片、电容器和电阻器等则需要通过贴装和焊接等工艺进行加工。
三、组装与测试
原材料的加工完成后，进入组装与测试阶段。这个阶段包括将各种原件、电路板和外壳组装在一起，形成完整的电子产品。组装过程通常是机械化和自动化的，利用机械臂、传送带和焊接设备等设备进行。然后，组装完成的产品将进行各种测试，以确保其功能和性能符合设计要求。
这些测试可以包括功能性测试、电路测试、温度测试以及外观质量检查等。只有通过了各项测试，产品才能继续下一步的生产流程。
四、质量控制与包装
质量控制是电子产品制造过程中的一个重要环节。工厂会设置各种质量控制点，以检验产品的质量和性能。这些控制点包括在不同阶段对产品进行抽样检测、监测整个生产流程中的参数和指标，以及对不合格产品进行排查和处理等。
微电子器件授课教案
微电子器件授课教案
第一章：微电子器件概述
1.1 微电子器件的定义与分类
1.2 微电子器件的发展历程
1.3 微电子器件的基本原理
1.4 微电子器件的应用领域
第二章：半导体物理基础
2.1 半导体的基本概念
2.2 半导体的能带结构
2.3 半导体材料的制备与分类
2.4 半导体器件的掺杂原理
第三章：晶体管器件
3.1 晶体管的基本原理
3.2 晶体管的结构与类型
3.3 晶体管的制备与加工
3.4 晶体管的性能参数及应用
第四章：集成电路概述
4.1 集成电路的基本概念
4.2 集成电路的分类与结构
4.3 集成电路的制备工艺
4.4 集成电路的应用领域
第五章：微电子器件的可靠性 5.1 微电子器件可靠性的基本概念
5.2 微电子器件失效的原因及机制
5.3 微电子器件可靠性提升的方法
5.4 微电子器件的可靠性测试与评估
第六章：二极管器件
6.1 二极管的基本原理与结构
6.2 二极管的制备与掺杂
6.3 二极管的性能参数及测试
6.4 二极管的应用领域
第七章：场效应晶体管（FET）
7.1 FET的基本原理与结构
7.2 FET的制备与加工
7.3 FET的性能参数及特性曲线
7.4 FET的应用领域及发展趋势
第八章：双极型晶体管（BJT）
8.1 BJT的基本原理与结构
8.2 BJT的制备与掺杂
8.3 BJT的性能参数及工作原理
8.4 BJT的应用领域及发展趋势
第九章：集成电路设计
9.1 集成电路设计的基本流程
9.2 数字集成电路设计 9.3 模拟集成电路设计
9.4 集成电路设计工具与方法
第十章：微电子器件的封装与测试
10.1 微电子器件封装的基本概念
10.2 常见封装形式及其特点
10.3 微电子器件的测试方法
10.4 微电子器件的质量控制与可靠性提升
第十一章：功率半导体器件
11.1 功率半导体器件的分类与原理
11.2 功率晶体管和功率二极管
电子生产工艺流程
电子生产工艺流程
《电子生产工艺流程》
电子生产工艺流程是指在电子产品制造过程中，从原材料到成品的全过程生产流程。电子产品的制造涉及到许多工艺步骤，包括原材料采购、PCB制作、元器件贴装、焊接、组装、测试等环节。下面将简要介绍一下电子生产工艺流程的主要步骤。
首先是原材料采购。电子产品的制造过程中需要使用到各种原材料，包括电子元器件、PCB板、塑料外壳、金属零部件等。在原材料采购环节，需要选择合适的供应商，并确保原材料的质量符合产品制造的要求。
其次是PCB制作。PCB板是电子产品的基础，它承载着各种元器件，并提供了元器件之间的连接。在PCB制作过程中，需要进行原理图设计、布线、光刻、蚀刻、钻孔等多个工艺步骤，确保PCB板的质量和性能。
接下来是元器件贴装。元器件贴装是将各种电子元器件（例如电阻、电容、集成电路等）粘贴到PCB板上的工艺步骤。这一步骤包括贴片式元器件的自动化贴装和插件式元器件的手工贴装，确保元器件的正确贴装位置和良好的焊接质量。
然后是焊接。焊接是将贴装好的元器件与PCB板连接起来的关键步骤，主要包括表面贴装焊接和波峰焊接两种方式。焊接工艺的好坏直接影响产品的可靠性和稳定性。
最后是组装和测试。在组装环节，需要将焊接好的PCB板和其他零部件（例如外壳、按键、显示屏等）组装成最终的成品。在测试环节，需要对成品进行各种功能测试和品质检验，确保产品的性能和品质符合要求。
综上所述，电子生产工艺流程是一个复杂而严谨的过程，它需要各种专业技术和严格的管理，才能确保电子产品的质量和性能。随着科技的不断发展，电子生产工艺流程也在不断创新和进步，以满足市场对电子产品的不断需求和提高。
