泵站自动化监控系统解决方案
平升泵站自动化监控系统应用领域：泵站、水利
关键词：泵站自动化监控系统 泵站自控 泵站远控 泵站综合自动化 泵站自动化监控 泵站远程控制系统 泵站信息化 泵站自动化
平升泵站自动化监控系统适用范围
泵站自动化监控系统适用于城市供水系统中加压泵站的远程监控及管理。
泵站管理人员在监控中心即可远程监测泵站水池水位或进站压力、加压泵组工作状态、出站流量、出站压力等；可远程控制、自动控制加压泵组的启停；光纤通信时，可图像监视站内全景及重要工位，实现泵站无人值守。
系统组成
系统功能
软件界面
现场展示
泵站自动化监控系统主要设备组成
1、监控现场（单个测点）
备注：以采用“GPRS/CDMA/4G/NB-IOT”通信为例。
2、监控中心
备注：客户也可直接租用“平升云平台”，点击“”了解详情。
泵站自动化监控系统应用案例
案例一、华北油田万庄矿区供水泵站自动化监控系统
项目需求：
华北油田万庄生活区的生活用水分别由东、南、西、北4个恒压供水泵站供应，每个泵站的水源来自1~3口水源井。供水系统采用人工值守的方式管理，由32名工人24小时轮流值班，管理成本极高。
为减少泵站运营费用，管理部门要求将所有泵站改造成为无人值守自动运行泵站，希望仅配置少量设备维护人员即可保障泵站的正常运行。
工艺流程图：
系统说明：
1、通信及组网
4个泵站分布在小区的东、南、西、北四个方向，如系统采用有线方式传输，则布线、施工难度大且时间长、费用高。鉴于小区内GPRS信号较好，采用GPRS通讯完全能够满足数据实时传输的要求，而且改造速度快、成本低，所以最终采用GPRS无线传输。
监控中心不具备上网条件且水源井、泵站监控设备之间需要自主通信，因此系统需要采用VPN专网模式进行组网，每套设备里面都安装了GPRS-VPN专网的SIM卡。
2、系统功能
① 泵站监控终端DATA-9201作为主监控终端，安装于供水泵站内，采集蓄水罐水位、管网压力、管网流量、泵组运行状态和参数，并根据管网压力自动控制加压泵组的运行。
② 水源井监控终端DATA-9201作为子监控终端，安装于各水源井泵房，每个子监控终端监控一台水源井，采集水源井水位、流量、泵的累计运行时间、泵运行状态，根据供水泵站内蓄水罐水位、各泵累计运行时间自动控制各水源井为蓄水罐补水。
③ 各泵站、水源井的水泵状态及运行参数、管道压力、管道流量、蓄水罐水位等数据全部上报给监控中心；数据越限，设备故障时，系统自动向管理人员手机发送报警短信。 3、自动供水实现原理
自动供水系统分为两部分，即供水泵站蓄水罐端和水源井端。
供水泵站蓄水罐端：泵站监控终端DATA-9201采集水罐水位，并设定期望水位值、期望水位变化值△、水位报警的4个限值，根据当前水位的状态及水位变化值计算出需求流量，当水位过低时自动关停泵站加压泵组，停止对外供水。
水源井端：水源井监控终端DATA-9201采集水源井水位、水源井流量、泵状态、泵的累计运行时间，根据水泵状态及运行时间进行选泵（实现各水源井水泵均衡运行）并根据泵站监控终端输出的需求流量进行自主启、停泵操作为水罐补水，使蓄水罐水位一直在期望值范围内。
应用效果：
经升级改造后，供水系统无论在供水高峰期或低峰期，都能够保证水罐水位在期望值范围内。主、子监控终端根据蓄水罐水位智能控制水源井水泵的启动个数和运行时间，避免了水泵频繁启动和空转现象的发生。
泵站远程监控系统的建设，提高了水泵运行效率、大大节约了电能、缩减了27名工作人员，实现了用户无人值守的需求，达到了减员增效的目的。
案例二、安徽某水厂取水泵站自动化监控系统
项目需求：
安徽某水厂的水源来自5公里外的河道，长久以来一直采用人工值守的方式来管理河道取水泵站。
当水厂内水池水位低时，调度人员需打电话通知泵站值守人员手动开泵；水池水位高时，再打电话通知泵站值守人员手动关泵，泵站的人力、交通等管理成本非常高。
为降低管理成本、提高管理效率，该水厂决定安装一套取水泵站远程监控系统。 工艺流程图：
系统说明：
1、通信及组网
现场情况：
① 河道取水泵站所在位置GPRS信号质量很差但能通过宽带上网。
② 水厂水池处GPRS信号质量很好。
③ 水厂调度中心可以上网，并绑定了固定IP地址。
组网方案：
该系统中，泵站测控终端和水池测控终端需要点对点通信，实现供水自动控制；
泵站测控终端和水池测控终端需要通过网络将监控数据上报给调度中心，实现远程监控；
综合现场通信条件和系统功能需求，最终采用了专网云的方式来组网建设系统，如“工艺流程图”所示。
2、系统功能
① 远程监测
★ 取水泵站电磁阀、水泵运行状态及电压、电流。
★ 取水泵站管道压力、取水流量；水厂内水池水位。
★ 泵站测控终端、水池测控终端箱门状态、供电状态。
② 自动供水
河道取水泵站根据水厂内水池水位自动供水，保障水池适度蓄水，实现无人值守运行。 ③ 远程控制
支持远程手动控制水泵和阀门，当系统出现异常时，可及时进行人工干预。
④ 故障预警
数据越限、设备故障时系统自动报警。
3、自动供水实现原理
① 当水池水位到达上限时，系统自动关停取水泵、电磁阀；
② 当水池水位到达下限时，系统自动开启电磁阀、取水泵；
③ 当某台泵的管道压力到达上限时，系统优先关停该组取水泵、电磁阀，保护管道安全。
案例三、贵州某地农村供水工程多级泵站远程监控系统
项目需求：
贵州某地农村水厂的源水取自湖泊，经水厂净化、消毒后通过三级泵站（含水厂内一级泵站）提水到A山高位水池，之后自流到山下四级泵站，四级泵站再提水到B山高位水池，最后通过自流的方式为山下的村庄供水。
为解决管理人员不足、系统运行能耗高、管理费用高等诸多问题，当地水司提出了建设一套“多级泵站远程监控系统”的需求。我公司为该项目提供了了全套的监控设备和软件，实现了四级泵站的联动控制和系统的无人值守运行，取得了很好的应用效果。
工艺流程图：
本项目中，各级泵站的内部工艺基本相同，水池后均配置2台提升泵（一备一用），如下图所示：
系统说明：
1、通信及组网
该项目位于山区，无线信号质量很差。为保证系统的稳定性并方便后期扩展视频监控功能，各站点间均铺设了光纤，组成了光纤局域网。
2、系统功能
① 监控中心实时监测各级泵站、水池运行工况及运行数据，包括：
★ 水泵、电动阀运行状态、故障状态、控制模式、工作电流和电压。
★ 泵站水池、高位水池水位。
★ 测控终端箱门状态、供电状态。
② 四级泵站联动，保障各级水池合理蓄水。
每级泵站根据下一环节水池水位自动运行，水位低时自动补水、水位高时自动停水，四级泵站联动、无人值守运行。
系统运行效率高、水泵运行时间短，保障供水安全、电能节约。
各级泵站均支持远程控泵、控阀，一旦供水异常可及时进行手动控制。
③ 远程控制高位水池电动阀门，实现按需供水。
监控中心根据用水需求，远程控制高位水池电动阀门的开启、关闭，
④ 故障预警，可及时发现和处理设备故障。
水泵/阀门故障、电流超限、电压缺相等故障发生时自动报警，以便维护人员及时检修，保障正常供水。
3、泵站联动控制原理
① 下一环节水池水位到达水位上限时，本级泵站自动关阀、关泵，停止供水；
② 下一环节水池水位到达水位下限时，本级泵站自动开泵、开阀，启动供水；
各级泵站均按上述逻辑自主运行，实现四级泵站联动控制，系统自动供水。
设备安装现场：
自来水厂监控系统解决方案
自来水厂监控系统解决方案
一、自来水厂的情况简介
城市供水调度监控系统的主要目的是解决自来水公司对供水各环节监测点的数据采集和监控。该系统由监控中心和各个水源监测点组成,各个水源监测点的数据采集终端可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据,供控制中心及有关部门分析和决策取用,提高工作效率,保证供水质量，满足日益增产的用水量的需求。
城市供水调度监控系统可以对远程现场的运行设备进行监视和控制，以实现管道压力、水流量的数据传送及阀门开关的自动控制,降低了故障率和提高了对系统的反应时间.便于及时迅速的了解及控制远端管道及阀门，低故障率和检修的时间，减少停水次数.各水源监测点的数据采集终端可自动采集管道压力、水流量的实时数据与开关状态等数据，信息传输到自来水公司的监控中心，监控中心通过对传输回的数据进行分析，可找到出故障的地点,从而当一个远端出现故障时，能在最短的时间内解决问题，恢复供水,提高了整体的服务水平，从而实现了城市供水的信息化、现代化。
二、可编程控制器在水厂的使用
可编程控制器(PLC）最初是用来代继电器控制线路完成逻辑功能.近年来，由于世界电子技术突飞猛进的发展，特别是微处理器和数字技术的发展已使可编程控制器的性能和功能有很大的提高。先进的可编程控制器不但能完成复杂的逻辑控制功能,而且也能完成对模拟量的处理，对过程变量可进行PID闭环控制。编程软件、 通信及人机接口的功能也越来越完善，编程软件和用于人机接口的图形化软件都运行在标准的计算机平台上。正因为可编程控制器具有使用灵活、成本低、先进的网络以及可靠性高等特点，所以目前多数自来水公司都将可编程控制器作为数据采集终端来使用，通过丰富的网络资源将现场的情况送给中央控制室，所以它克服了传统控制方法的缺陷,提高了供水质量,降低了供水成本.
三、自来水厂控制系统的描述
3、1该控制系统硬件结构及控制原理
全厂控制系统设两级组成集散控制系统，一级是厂中央控制室(上位管理),二级是区域控制工作站（现场控制站）。整个系统由一个中央控制室、五个现场控制站组成,中央控制室与现场控制站之间通过网络进行通讯,组成一个PLC 控制网络。系统借助于浙江浙大中自集成控制股份有限公司强大的人机接口软件Sunytech和SunyIEC编程软件，使其获得最佳的控制性能。在中央控制室，通过屏幕汉化的动态画面，可观察全厂的生产过程,并对全厂生产过程进行调度,指挥分站操作运行，打印全厂生产报表,绘制曲线,达到综合管理的目的。
泵站无人值守控制方案

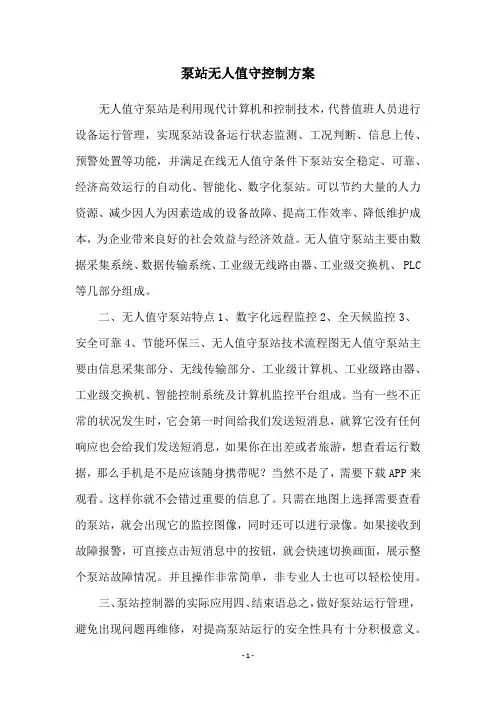

- 1 - 泵站无人值守控制方案
无人值守泵站是利用现代计算机和控制技术，代替值班人员进行设备运行管理，实现泵站设备运行状态监测、工况判断、信息上传、预警处置等功能，并满足在线无人值守条件下泵站安全稳定、可靠、经济高效运行的自动化、智能化、数字化泵站。可以节约大量的人力资源、减少因人为因素造成的设备故障、提高工作效率、降低维护成本，为企业带来良好的社会效益与经济效益。无人值守泵站主要由数据采集系统、数据传输系统、工业级无线路由器、工业级交换机、 PLC等几部分组成。
二、无人值守泵站特点1、数字化远程监控2、全天候监控3、安全可靠4、节能环保三、无人值守泵站技术流程图无人值守泵站主要由信息采集部分、无线传输部分、工业级计算机、工业级路由器、工业级交换机、智能控制系统及计算机监控平台组成。当有一些不正常的状况发生时，它会第一时间给我们发送短消息，就算它没有任何响应也会给我们发送短消息，如果你在出差或者旅游，想查看运行数据，那么手机是不是应该随身携带呢？当然不是了，需要下载APP来观看。这样你就不会错过重要的信息了。只需在地图上选择需要查看的泵站，就会出现它的监控图像，同时还可以进行录像。如果接收到故障报警，可直接点击短消息中的按钮，就会快速切换画面，展示整个泵站故障情况。并且操作非常简单，非专业人士也可以轻松使用。
三、泵站控制器的实际应用四、结束语总之，做好泵站运行管理，避免出现问题再维修，对提高泵站运行的安全性具有十分积极意义。 - 2 - 但目前国内外尚未建立起完善的泵站无人值守体系，更谈不上相关标准规范的研究，各种新型泵站都属于探索阶段，尤其是水利枢纽工程的泵站，虽已开始尝试建立泵站无人值守体系，但仍存在许多问题：
①泵站缺乏必要的巡视检查装备； ②缺乏先进的泵站调度指挥系统；
③缺乏科学合理的日常运行考核办法； ④缺乏适宜的事后评价方式。
泵站远程监测与控制系统结构设计
浅谈泵站远程监测与控制系统的结构设计
摘要：建立排水泵站远程控制系统，在对泵站实施数据采集的基础上实现远程自动化控制，可以科学、合理的安排泵站的运行，不但能够大幅度地提高防汛排水的工作效率，保障防汛安全，而且是保障社会经济良好运行的重要手段。
1、概述
天津市泵站自动化监测与控制信息管理系统是以计算机技术为基础、网络通信技术为手段、视音频等多媒体处理技术为手段的综合自动化系统。
1.1建设目标
1.主控中心、分控中心、泵站搭建光纤网络。
2.主、分控中心远程监测泵站的泵机、格栅、阀门、除臭设备的工作状态，泵站的气体检测仪、液位计、高低压仪表参数；远程控制各个泵站的泵机、格栅、闸门、除臭设备，视频图像、红外报警信息。
3.构建大屏幕会商系统，主、分控中心可实时显示泵站工况信息和安防监控信息。
4.泵站改造实现自控的适用性。
1.2功能体系
天津市泵站自动化监测与控制信息管理系统可分为五大功能体系：
1、信息传输网络体系是通过搭建光纤专网，建设连接上、下级单位的网络，形成覆盖全市的、完善的水务信息传输网络，实现与市水务局、排管处所属各排水管理所连接，向上为领导决策作依据，向下指导排水管理所日常生产运行。
2、信息采集监控体系是准确、实时收集全市自动化泵站的自动采集网络，实现远程控制、自动控制。
3、资源共享服务体系包括排水管理数据库系统、信息共享交换平台和软硬件支持系统，是实现信息存储管理、互联互通、资源共享和应用服务的支撑和保障。
4、综合排水业务应用体系是在现有功能的基础上，拓展应急减灾、危机处理的功能。形成覆盖全市多层次服务的排水监控综合信息管理系统。
5、信息安全保障体系包括系统软硬件建设以及制定保密制度等。
2、网络结构
2.1数据传输带宽的确定
确定网络结构的第一步就是测定所需的数据传输带宽。在整个系统中，假定各泵站每秒所有变量都有变化，则每秒均需向监控中心服务器传送所有变量。每个变量数据量约50字节之内，按每个泵站200个变量计算，则每秒需要传送10000字节，因此约需带宽在60kb左右。视频监视系统中，传输15帧/秒的画面，每路平均需要0.9mb带宽，在装有3路摄像头的泵站要满足同时上传则每泵站需要2.7mb左右带宽。监控中心如实时接收16路视频实时画面则需要24mbps左右带宽。 综合上述两系统对带宽的需求并考虑扩容需要，最终确定各泵站采用4mbps接入，监控中心采用100mbps接入。
泵站计算机监控系统的设计与实现
Ｃｈｉｎａ ＳＣｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｒｅｖｉｅｗ
泵站计算机监控系统的设计与实现
陶星君
（天津市第二排水管理所天津３０００００） 科学论坛
●Ｉ
［摘要］本文结合我国泵站的现有状况，制定出一套泵站监控系统的设计方案，该系统包括计算机监控系统、微机保护系统和图像监视系统三个子系统，并 分别对其子系统进行详细阐述，以期实现“无人值班、少人值守”的设计目标。 ［关键词］泵站计算机监控设计 中图分类号：￥２７６．５ 文献标识码：Ａ 文章编号：１００９～９１４Ｘ（２０１３）０３—００９９一Ｏ１
泵站自动化系统立足于高起点、高标准，完全参考“无人值班、少人值守”的 要求进行规划设计，其特点是整个供配电系统和所有的辅助设备都是按计算机
监控的要求来设计的，保护系统取消常规的继电保护、还引入了图像监视系统，
综合利用可编程控制器、微机保护、图像监视和计算机网络通信等先进技术，建
立先进的自动化监视和控制系统，以提高工程的安全Ｊ陛、可靠性，充分发挥工程 效益，促进工程管理的科学化、现代化。
泵站自动化系统包括计算机监控系统、微机保护系统和图像监视系统三部
分，三个部分是可以各自独立运行，相互不受影响。 １计算机监控系统 １．１系统组建 泵站监控系统采用工业自动化流行采用的分布式控制系统的结构，又称为
集散式控制系统。其主要特点为层次化，体现集中管理，分散控制的原则，具有
任务分散、风险分散、实时性高、可靠性高的特点。监控内容包括泵站的高低压 配电系统、泵站主机组、供水系统、排水系统、供油系统和泵站闸门等。监控层分
两层，即集中监控层和现地控制层。集中层位于泵站中控室，采用１００Ｍｂ！￣陕速 以太网技术，与现地控制组成开放的计算机网络系统。
集中监控层主要设备包括２台工作站（主机），２台服务器，１台网络交换机，另
外还设有ｌ台网络激光打印机，１套ＵＰＳ电源和语音报警设备。每台主机均采用 ＤＥＬＬ高档型微机，配置４（３内存，１ＴＢ硬盘同时工作。当主用机发生故障时，备用
智慧集成泵站泵房建设方案
智慧集成泵站泵房建设方案
智慧集成泵站泵房建设方案
为了满足城市水利工程的发展需求，现在智慧集成泵站泵房已经成为一种新型的泵站建设方案。智慧集成泵站泵房不仅具备传统泵房的功能，还能通过自动化控制系统实现智能化、节能化、高效化的运作，被广泛应用于城市环保、工业生产和建筑排水等领域。建设智慧集成泵站泵房可以提高设备的效率，降低基础建设成本，同时也能对环境保护和资源节约做出贡献。下面将详细介绍智慧集成泵站泵房的建设方案。
一、项目概述
智慧集成泵站泵房是由一组互相配合并具有统一目标的设备所组成的系统，主要用来处理、输送或提升三种介质：污水、污泥和工业废水。智慧集成泵站泵房的建设应当根据其工作原理和功能要求，结合实际情况，制定完整的方案，包括选址、预算、设计、施工、调试和运行等方面。
二、选址规划
1、选址原则
智慧集成泵站泵房的选址应当考虑以下因素，其中安全、便利和可靠性是必须满足的原则。
（1）地理位置的便利性。泵房应当尽可能靠近需要处理的污水、污泥和工业废水的源头，以便提高传输效率，缩短输送路程。 （2）用地的安全性。泵房应当建在地质稳定、不易被水灾淹没和自然灾害困扰的地区，同时应考虑到地下水位的高低和地表排水的情况，以减少运行风险。
（3）周边环境的卫生和安全。泵房应当远离居民区、学校、医院等公众场所，以减少噪音、异味、污染和安全事故的影响。
2、选址步骤
（1）资料准备：本着选址原则，对周边环境情况以及项目用电需求、运输需求、建筑面积需求等方面的资料进行调研和评估。
（2）选定候选地：将调研的候选地进行分析和比较，找出适合建设泵房的候选地点。
（3）方案评估：对候选地按照选址原则进行评估，明确选址的最佳方案，如确定选址位置、建筑类型、建筑规模、总看守人员等。
三、设计要求
1、智慧控制模式的设计
智慧集成泵站泵房的核心是智能化控制系统。该系统应当具有多种控制模式，包括手动控制、自动控制、远程监控等。梳理系统的运行流程，设立足够的安全保护措施，而且对于关键节点，应当有多重安全保护措施，以确保系统的稳定性和安全性。
污水泵站远程监控系统的设计与实现

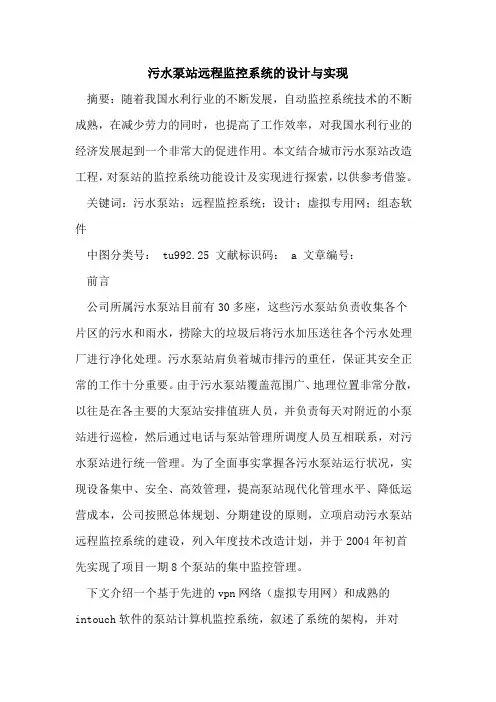

污水泵站远程监控系统的设计与实现
