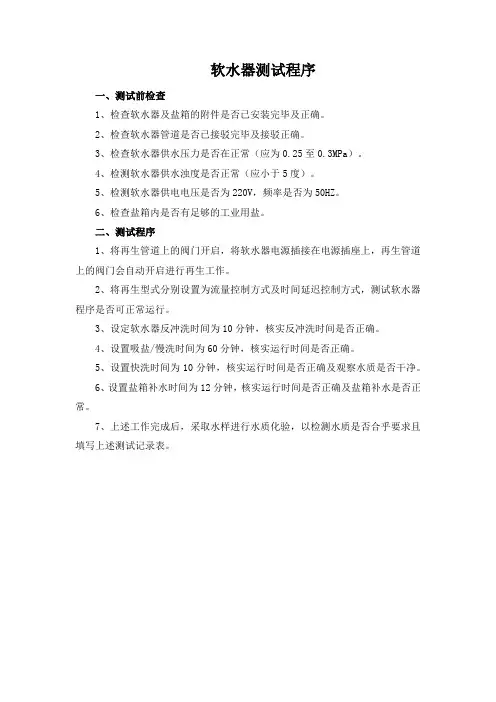

软水各项指标测试方法

本测试方法参照采用GB 6682—92《分析试验室用水规格和试验方法》取样与储存:

容器:

可使用密闭的、专用玻璃仪器,新容器在使用前需用盐酸(20%)浸泡2~3天,再用待测水反复冲洗,并注满待测水浸泡6h以上。

取样

至少应取3L有代表性水样。取样前用待测水反复冲洗容器,取样时要避免沾污。取样后的运输过程中应避免沾污。

试验方法

在试验方法中,各项试验必须在洁净环境中进行,并采取适当措施,以避免对试样的污染。本试验所用试剂均为分析纯试剂。

1. pH值的测定

1.1 仪器

1.1.1 PHS—3C型数字式酸度计

1.1.2 复合电极一支

1.1.3 洗瓶

1.2 试剂

1.2.1 邻本二甲酸氢钾

1.2.2 磷酸二氢钾

1.2.3 硼砂

1.3 检定

仪器使用前,先要标定。一般来说,仪器在连续使用时,每天要标定一次。

1.3.1 在测量电极插座处拔去短路插头。

1.3.2 在测量电极插座处插上复合电极。

1.3.3 如不用复合电极,则在测量电极插座处插上电极转换器的插头,玻璃

电极插头插入转换器插座处,参比电极接入参比电极接口处。

1.3.4 把选择开关旋钮调到pH当。

1.3.5 调节温度补偿旋钮,使旋钮白线对准溶液温度值。

1.3.6 把斜率调节旋钮顺时针旋到底(即调到100%位置)。

1.3.7 把清洗过的电极插入pH值为6.86的缓冲溶液中。

1.3.8 调节定位调节旋钮,使仪器显示读数与该缓冲溶液当时温度下的pH

值相一致(如用混合磷酸盐定位温度为100C时,pH=6.92)。

1.3.9 用蒸馏水清洗电极,再插入pH=4.00(或pH=9.18)的标准缓冲溶液

中,调节斜率旋钮使仪器显示读数与该缓冲溶液中当时温度下的pH 值一致。

1.3.10 重复1.3.7—1.3.9直至不用再调节定位或斜率调节旋钮为止。

1.4 测量pH值

经标定过的仪器,既可用来测量被测溶液。被测溶液与标定溶液温度相同与否,测量步骤也有所不同。

1.4.1被测溶液与定位溶液温度相同时测量步骤如下:

1.4.1.1 用蒸馏水清洗电极头部,用被测溶液清洁一次。

1.4.1.2 把电极浸入被测溶液中,用玻璃棒搅拌溶液,使溶液均匀,在显示

屏上读出溶液的pH值。

1.4.2 被测溶液与定位溶液温度不同是测量步骤如下:

1.4.

2.1用蒸馏水清洗电极头部,用被测溶液清洁一次;

1.4.

2.2用温度计测出被测溶液的温度值;

1.4.

2.3调节温度调节钮,使白线对准被测溶液的温度值;

1.4.

2.4把电极插入被测溶液内,用玻璃棒搅拌溶液,使溶液均匀后读出该

溶液的pH值。

1.5 缓冲溶液的配制

1.5.1 pH4.00的溶液:用GR邻苯二甲酸氢钾10.21g,溶解于1000ml的高

纯去离子水中;

1.5.2 pH6.86的溶液:用GR磷酸二氢钾3.4g、GR磷酸二氢钠3.55g,溶

解于1000ml的高纯去离子水中;

1.5.3pH9.18的溶液:用GR硼砂3.81g,溶解于1000ml的高纯去离子中。

2. 电导率的测定

2.1 仪器

电导仪,配备电极常数为0.1~1cm-1的电导池并具有温度自动补偿功能。若电导仪不具温度补偿功能,可装恒温水浴槽,使待测水样温度控制在25±1℃,或记录水温度,按附录A进行换算。

2.2操作步骤

2.2.1 按电导仪说明书安装调试仪器。

2.2.2 取400ml水样于锥形瓶中,插入电导池即可进行测量。

2.2.3 注意事项

测量用的电导仪和电导池应定期进行检定。

3. 可氧化物质限量试验

3.1 试剂

3.1.1 硫酸溶液(20%)。

3.1.2 高锰酸钾标准溶液[c(1/5KMnO4)=0.1mol/L]。

3.1.3 高锰酸钾标准溶液[c(1/5KMnO4)=0.01mol/L]:量取10.00ml高锰酸

钾标准溶液(3.1.2)于100ml容量瓶中,并稀释至刻度。

3.2 操作步骤

量取200ml水样,注入烧杯中。加入1.0ml硫酸溶液(3.1.1),混匀。

在上述已酸化的试液中,分别加入1.00ml高锰酸钾标准溶液(3.1.3),混匀。盖上表面皿,加热至沸并保持5min,溶液的粉红色不得完全消失。

4. 蒸发残渣的测定

4.1 仪器

4.1.1 旋转蒸发仪:配备250、500ml蒸馏瓶。

4.1.2 电烘箱:温度可保持在105±2℃。

4.2 操作步骤

4.2.1 水样预浓集

量取250ml水样,将水样分几次加入旋转蒸发仪的蒸馏瓶中,于水浴上减压蒸发(避免蒸干)。待水样最后蒸至约50ml时,停止加热。

4.2.2 测定

将上述预浓集的水样,转移至一个已于105±2℃恒重的玻璃蒸发皿中。并用5~10ml水样分2~3次冲洗蒸馏瓶,将洗液与预浓集水样合并,并于水浴上蒸干,并在105±2℃的电烘箱中干燥至恒重。残渣质量不得大于1mg。

5.工业用水总硬度的测定

5.1水硬度的定义

水的硬度决定于钙、镁等盐类的含量,由于钙镁等的酸式盐的存在而引起的硬度叫做碳酸盐硬度。当煮沸时,这些盐类分解,大部分生成碳酸盐沉淀而除去。习惯上把它叫做暂时硬度。例如:

Ca(HCO 3)2CaCO3+CO2 +H2O

由钙、镁的氯化物、硫酸盐、硝酸盐等引起的硬度叫做非碳酸盐硬度。由

于这些盐类不可能借煮沸生成沉淀而除去,因此习惯上把它叫做永久硬度。碳酸盐硬度和非碳酸盐硬度之和就是水的总硬度。

硬水不适宜于工业上使用,如锅炉里用了硬水,经长期烧煮后,能生成锅垢,既浪费燃料,又易阻塞管道,造成重大事故。

有几种常用的硬度单位:一种是以每dm3水中所含Ca2+(或相当量Mg2+)的毫摩尔数表示的,以1 dm3水中含有0.5毫摩尔Ca2+为l度;一种是以1 dm3水中含10毫克CaO为1度,称为德国硬度,以DH表示。8DH 以下为软水,8~10DH为中等硬水,16~30DH为硬水,硬度大于30DH的属于很硬的水;另外也有以每升水中所含的钙、镁化合物换算成CaCO3的毫克数表示的。本实验采用德国硬度表示水的硬度。

5.2配位滴定法测定水的硬度。

配位滴定法是以配位反应为基础的滴定分析方法,螯合物又是目前该方法中应用最广的一类配位化合物。因为它的稳定性强,适当控制就能得到所需的配位化合物,有的螫合剂对金属离子有选择性。乙二胺四乙酸是具有羧基和氨基的螯合剂,能与许多阳离子形成稳定的螯合物,因此被广泛用作配位滴定法中的滴定剂。

乙二胺四乙酸简称EDTA或EDTA酸,用H4Y表示。通常把它的溶解度较大的二钠盐也称EDTA,实际使用中常用H2Y2-表示。EDTA与金属离子等摩尔发生反应,生成具有多个五元环的稳定的螯合物。

铬黑T是偶氮类染料,能与金属离子生成稳定的有色配位化合物。它既是一种配位剂,又是一种显色剂,因而可以指示滴定终点,当pH=6.3~11.55时,铬黑T显蓝色。EDTA在pH为8.5~11.5的缓冲溶液中能与Ca2+、Mg2+形成无色的鳌合物,指示剂铬黑T在同样条件下也能与Ca2+、Mg2+形成酒红色的配位化合物。在开始滴定前,溶液中Ca2+、Mg2+离子先与指示剂配位而显酒红色;当用EDTA滴定时,EDTA首先与溶液中游离的Ca2+、Mg2+离子进行配位,生成更稳定的无色螯合物;继续加入EDTA滴定剂,当

游离的Ca2+、Mg2+离子全部与EDTA配位后,由于Ca2+、Mg2+离子与指示剂形成的配位化合物不如与EDTA生成的螯合物稳定,原来Ca2+、Mg2+离子与铬黑T生成的配位化合物会转化成与EDTA配位的螯合物,因此络黑T 又游离了出来,溶液就由酒红色变成为游离络黑T的蓝色,此时即为滴定终点。

测定水的总硬度时,用NH3·H2O-NH4Cl缓冲液调节pH值。以铬黑T 为指示剂,用EDAT标准溶液滴定至溶液显蓝色为止。

5.3实验仪器与试剂

5.3.1仪器:

250ml锥形瓶,50 ml、25 ml、100ml移液管,50 ml酸式滴定管,200 ml烧杯,100 ml量筒,洗耳球,铁架台,洗瓶。

5.3.2试剂:

水样1,水样2,水样3,铬黑T指示剂,pH值为10的NH3·H2O-NH4Cl 缓冲溶液100 ml,无水乙醇90 ml,0.01 mol/L钙镁标准溶液,0.01 mol/L EDTA溶液。

5.4实验步骤

5.4.1EDTA溶液的标定

用25.00ml移液管精确吸取0.01 mol/L钙镁标准溶液,放入250ml锥形瓶中,再加入NH3·H2O-NH4Cl缓冲溶液5 ml及络黑T 3滴,用EDTA溶液滴定至溶液由酒红色转变为蓝色,记录滴定时消耗EDTA溶液的体积,平行滴定三次,滴定误差不得超过0.25ml。取平均值,按下式计算EDTA溶液的物质的量浓度:

5.4.2水的硬度测定
