发动机缸体
发动机缸体机加生产线培训教程日期：20070925一、概述▪发动机是汽车最主要的组成部分，它的性能好坏直接决定汽车的行驶性能，故有汽车心脏之称。
而缸体又是发动机的基础零件，通过它把发动机的曲轴连杆机构和配气机构以及供油、润滑、冷却等系统联接成一个整体。
它的加工质量直接影响发动机的性能。
▪本教程主要介绍发动机缸体机加生产线的工艺方案思路及生产线建设。
二、缸体的结构特点和技术要求⏹ 1.缸体的结构特点⏹由于缸体的功用决定了其形状复杂、壁薄、呈箱形。
其上部有若干个仅机械加工的穴座，供安装汽缸套用。
其下部与曲轴箱体上部做成一体，所以空腔较多，但受力严重，所以它应有很高的刚性，同时也要减少铸件壁厚，从而减轻其重量，而汽缸体内部复杂的水道外尚有直径6-8mm的油道。
⏹ 2.缸体的技术要求：⏹由于缸体是发动机的基础件，它的许多平面均作为其他零件的装配基准，这些零件之间的相对位置基本上是由缸体来保证的。
缸体上的很多螺栓孔、油孔、出沙孔、气孔以及各种安装孔都直接影响发动机的装配质量和使用性能，所以对缸体的技术要求相当严格。
⏹ 3.缸体的材料：⏹根据发动机的原理可以知道缸体的受力情况很复杂，需要有足够的强度、刚度、耐磨性和抗振性，因此对缸体材料有较高的要求。
⏹缸体的材料有普通铸铁、合金铸铁及铝合金等。
我国发动机缸体采用HT200、HT250灰铸铁、合金铸铁和铝合金。
灰铸铁具有足够的韧性和良好的耐磨性，多用于不镶缸套的整体缸体。
由于价格较低，切削性能较好，故应用较广。
近年来随着发动机转速和功率的提高，为了提高缸体的耐磨性，国内、外都努力推行铸铁的合金化，即在原有的基础上增加了炭、硅、锰、铬、镍、铜等元素的比例，严格控制硫和磷的含量，其结果不仅提高了缸体的耐磨性和抗拉强度，而且改善了铸造性能。
⏹用铝合金铸造缸体、不但重量轻、油耗少，而且导热性、抗磁性、抗蚀性和机械加工性均比铸铁好。
但由于铝缸体需镶铸铁缸套或在缸孔表面上加以涂层，原材料价格较贵等原因，因此其使用受到一定程度的限制。
三、缸体线建设依据(一).缸体线工艺规划基本参数1、生产线设计纲领为：生产线工艺方案一次规划，建设分两期实施，一期年产纲领为12万，二期完成后年产纲领达到20万。
2、相关参数：年有效工作日:251天工作时间:两班制每天工作15小时设备开动率:≥85%生产线节拍：T1（一期）=251天×15小时/天×60分/小时×85%÷120000件=1.6分/件T2（二期）=251天×15小时/天×60分/小时×85%÷200000件=0.96分/件(二).缸体线规划模式特点：作为大批量生产的机械加工生产线的基本形式主要有以专机为主的手动传输工件的单机半自动线、刚性自动生产线，以及以加工中心为主的柔性生产线等三种类型：（1）自动线由专机组成，自动化程度高，一般采用集中冷却、自动传输。
适于大批量、单一品种生产。
但自动线工序分散，设备利用率相对较低，设备数量多，投资大；一般为一次性投入，风险大。
柔性差，难以适应产品设计变化。
（2）单机半自动线可由专机组成，自动化程度相对较低，劳动强度大，单机自动冷却，人工传输，适用于中等批量生产，投资少、见效快，经济性较好。
由于采用人工传输，应注意工件碰伤问题。
一般不适于大型和重型零件加工。
(二).缸体线规划模式特点：（3）柔性制造系统由加工中心组成，强调制造过程的柔性和高效率，适应于多品种、中小批量的生产，主要应用于箱式零件的加工。
加工中心以其高柔性、能迅速适应产品设计变化和市场的需要、可分多期投入、投资风险小而受到人们的重视。
但加工中心单轴加工效率较差。
柔性制造系统设备利用率高，在产量较低时能成倍减少设备数量。
加工中心钻、镗、铰孔、铣面的效率较高，攻丝的效率较低，所以，应尽量减少用加工中心攻丝的工作量，以提高加工中心的加工效率。
四、缸体工艺性分析⏹ 1.缸体机加工艺特点：⏹该产品的机加工艺特点主要是由铸造工艺决定的。
1）缸体属于薄壁形的壳体零件，在夹紧时容易产生变形，故不但要选择合理的夹紧点，而且要控制切削力的大小；2) 铝合金工件的材质较软，加工易变形，加工和传输中容易产生碰伤，应尽量减少人工搬运；3）由于孔系的位置精度较高，故在加工时需采用相对的工序集中方法，这样就需要高效多工位的专用机床；4）因缸体是发动机的基础件，紧固孔、安装孔特别多，需要用多面组合钻床和组合攻丝机床来加工；4) 一些关键部位的孔系尺寸精度高，其中有相当一部分孔须经精密加工，这在大量生产条件下生产率和生产节拍也是一个很关键的问题，所以要安排成多道工序的加工；5）缸体上有各个方向上的深油道孔，加工时会造成排屑困难、刀具易折断、孔中心线歪斜、生产节拍较长等问题。
因此对深孔加工应采用分段加工，对交叉油道孔应先加工大孔后加工小孔，也可以采用枪钻进行加工；6）斜面和斜孔的加工要采用较特殊的安装方法或采用特殊设备；7）由于缸体各个结合面面积较大，且有较高的位置精度和粗糙度的要求，一次加工不可能满足要求，因此要划分成几个加工阶段；8）由于缸体的加工部位多、工艺路线长、工件输送较难处理、使生产管理上较繁杂，因而导致生产面积和投资的增大；9）缸体加工过程中还穿插着必要的装配瓦盖，这在大批量生产中应合理安排；10）由于缸体加工部位多，加工要求较高，所以检验工作比较复杂；11）由于缸体形状复杂，螺孔多，油道多而深且交叉贯通，因此清洗问题要予以足够的重视；12）缸体各部分尺寸的设计基准不可能完全一致，故在加工时要充分考虑因基准不重合而造成的误差，必要时可考虑变更定位基准。
⏹ 2.缸体加工过程中应遵循原则：⏹遵循先面后孔、粗加工和精加工分开的原则。
1)首先从大表面上切除多余的加工层，以保证精加工后的变形量很小；2)容易发现零件内部缺陷的工序应安排在前面；3)把各个深油孔尽可能的安排在较前面的工序，以免因较大的内应力而影响后续的精加工工序；4)正确的安排密封试验、压装、清洗检验等非加工工序。
五、481铸铝缸体线介绍 (一).平面布置：⏹(二).生产线特点：⏹德国CROSS HULLER公司总承包，主要由18台SPECHT500W加工中心，2台清洗机、2台装配机、一台拧紧机、2台试漏机、1台最终测量机组成柔性生产线，一期纲领双班120000台，混流生产1.6L、1.9L（D）、2.0L三种产品，二期纲领双班200000台，混流生产1.3L(D)、1.6L、1.9L（D）、2.0L四种产品。
⏹整条生产线实行全自动上下料，加工中心采用加工岛方式，清洗机等辅机采用串联滚道对接方式,⏹其中加工中心采用行架机械手上下料，其它辅机采用抬起步伐或滚动输送，生产线操作工人只完成一些手工装配和设备操作工作。
⏹每一个工序都有一个独立的集中冷却系统，操作、维护方便，便于保证产品质量。
⏹整条生产线占地面积2900m2,在线布置三座标测量机，SPC检查台，现场办公室等设施。
⏹(三).工艺流程：⏹OP10:毛坯上线打号⏹OP20:铣两端面，粗镗曲轴半圆孔，铣轴承座两侧面，钻主油道，钻、铰后端面加工定位销孔⏹OP30:粗铣顶/底面，粗镗缸孔，钻水套冷却孔，加工底面各孔，精铣底面，钻曲轴润滑孔。
⏹OP40:铣进、排气面和水泵面，加工曲轴通风孔、进、排气面各孔，粗镗水泵孔，⏹OP50:加工顶面各孔，底面主轴承安装孔攻丝，主油道孔攻丝，铣锁片槽、止推面，精加工水泵孔⏹OP80:中间清洗⏹OP90:油道、水套试漏→OP80:框架装配、螺栓拧紧⏹(三).工艺流程：⏹OP100:框架装配、螺栓拧紧⏹OP110:加工前、后端面各孔，钻、铰6个定位销孔⏹OP115:销孔吹净和定位销装配⏹OP120:精铣两端面，半精、精镗曲轴孔，精铣前后油封面，半精、精镗缸孔，精铣顶面⏹OP140:粗珩、精珩缸孔⏹OP150/160:最终清洗和高压去毛刺⏹OP170/180:涂胶、压堵盖、曲轴箱试漏⏹OP190:最终检查并分级打印⏹OP200:外观检查、工件下线⏹(四).各机床主要技术要求及特点：1.SPECHT 500W型加工中心（德国CROSS HULLER公司）⏹床身为整体焊接结构，排屑通道与床身连为一体，侧排屑⏹四轴行程：X=630 Y=630 Z=630 W=900⏹快进：Y和W轴60m/min，X轴和Z轴75m/min,B轴40rpm⏹最高转速：16000RPM⏹刀柄：HSK A 63/100⏹激光式刀具折断检测⏹各轴都采用了和线形位置增量测量系统，采用全封环控制，位置精度：0.01⏹主轴采用无接触式封闭系统，带内冷。
⏹该机型主要针对于柔性敏捷生产线开发的，比普通的加工中心更适合大批量生产。
2.珩磨机（德国GEHRING公司）最大珩磨直径φ90,液压司服驱动；行程范围10-600,主轴转速100-300可调，主轴直径φ60；自动中央润滑，冷却液温度控制，电柜采用循环水冷却。
6工位4轴珩磨机，二期增加2个工位，4根主轴，具有在线自动检测装置，通过标准环规进行自动校零，带有自动形状修正珩磨控制，带有SPC程序对孔径进行统计分析。
3.拧紧机拧紧头BOSTH焊接床身，多工位通过式设备，人工借助装配装置进行定位销和框架装配，手工安放螺栓，20头两工位自动拧紧。
电气安全门符合事故预防规范。
4.清洗机(法国HAFROY公司）⏹1) 中间清洗：射流清洗、定位清洗、高速吹干、气刀和真空干燥四个工位，清洗温度为45℃。
⏹2) 最终清洗：机械人高压去毛刺(400-600bar)、射流清洗、高速吹干、气刀和真空干燥，高压清洗工位带有冷却工位，噪音可以控制在80分贝，采用两级过滤，最终过滤精度50μ。
5.试漏机(德国ELWEMA公司）试漏仪采用法国ATEQ F520，通过式，多工位，油道、水套都进行试漏，通过更换试漏夹具实现柔性，封堵头同底座一起能够整个从机床上拆下，换上新的。
一个工人替换一个封堵头需要约15分钟（每一台试漏机），水套和油道的水下目视检查装置，装卸工作手动进行。
6.涂胶压装机(德国ELWEMA公司）为三工位、半自动涂胶和压装设备。
在一圆台，手动旋转工件，利用带有剂量阀涂胶器手动涂胶，压装碗形塞为手动上料至压头上，工件自动压装，设置了双手确认开关（光电保护不知道带不带）。
对于压装直径的变化，通过更换压头和增加料仓来实现。
7.定位销装配机(德国ELWEMA公司）焊接床身，单工位装配机，具有销孔鼓风和抽气装置，人工将销孔安放在销钉库上，并具有数量控制器，自动上料，用单头分别压装。
电气安全门符合事故预防规范。
8.最终测量机⏹全自动通过式设计, 包括自动上料输送滚道, 上料预置工位,测量工位(同时测量缸孔和曲轴孔, 全自动标定工位, 自动分组打标记工位, 自动下料输送滚道, 不合格品自动分选道。
发动机缸体工艺分析
发动机缸体工艺分析首先，发动机缸体的材料选择非常重要。
常见的材料有铸铁、铝合金和镁合金。
铸铁具有良好的刚性和耐磨性，但重量较大，热导率低，难于加工；铝合金具有良好的热导率和强度，但容易变形；镁合金具有轻质、高强度和良好的热传导性能，但易燃且难以铸造。
因此，根据具体应用场景和性能要求，选择合适的材料是一个关键的决策。
其次，铸造工艺对发动机缸体的性能和质量影响很大。
常见的铸造工艺有砂型铸造、金属型铸造和压铸。
砂型铸造成本低，适用于小批量生产，但表面粗糙度高，加工后需要进行后续处理；金属型铸造成本较高，适用于大批量生产，但过程复杂，需要专门的设备和技术；压铸成本相对较高，但可以获得高精度和密封性能好的缸体。
因此，根据产品要求和生产批量选择合适的铸造工艺是关键。
此外，发动机缸体还需要进行机加工。
机加工包括铣削、螺纹加工、孔加工等操作。
铣削是用刀具切削除去工件表面的金属，以实现精确的尺寸和形状要求；螺纹加工是在工件上加工螺纹，用于与螺纹连接的零件固定；孔加工是在工件上加工孔洞，用于安装其他零件或形成冷却通道。
机加工的关键是操作人员的技术水平和设备的稳定性，只有合适的设备和技术才能保证缸体的精度和质量。
最后，发动机缸体的表面处理也是非常重要的。
常见的表面处理方法有涂层、阳极氧化和喷涂。
涂层可以提高缸体的耐磨性和耐蚀性，延长使用寿命；阳极氧化可以提高铝合金缸体的耐蚀性和耐热性；喷涂可以在缸体表面形成陶瓷保护层，提高抗磨性和密封性。
表面处理方法的选择应根据工作环境和性能要求来确定。
综上所述，发动机缸体的工艺分析是确保发动机性能和质量的重要环节。
合理选择材料、铸造工艺、机加工和表面处理方法，可以提高发动机缸体的性能和可靠性。
发动机缸体汽缸盖常见缺陷与对策
发动机缸体汽缸盖常见缺陷与对策发动机缸体汽缸盖是发动机的重要组成部分之一，也是发动机内部关键部位的保护与封闭装置。
它不仅承受着高温、高压和高速的工作环境，还需要具备良好的密封性和强度，以确保发动机正常工作。
然而，在使用过程中，发动机缸体汽缸盖可能出现一些常见的缺陷。
下面我将介绍一些常见的缺陷及其对策。
首先，常见的缺陷之一是汽缸盖的密封性不好。
汽缸盖的密封性不好会导致燃烧室的压力下降，影响发动机的工作效率。
这种情况通常是由于汽缸盖和缸体之间的密封垫老化或损坏所致。
对策是定期检查密封垫的状态，并及时更换。
其次，汽缸盖可能会出现裂纹。
汽缸盖裂纹的出现可能和高温、高压的工作环境有关，也可能由于制造缺陷或机械损伤导致。
裂纹的存在会导致汽缸盖的强度下降，甚至引起漏水、漏气等问题。
对策是加强发动机冷却系统的维护，避免因高温引起的产热过大，另外定期进行汽缸盖的检查和维护，对于有裂纹的情况及时更换。
另外，汽缸盖的气门导管也可能出现磨损或腐蚀。
气门导管是汽缸盖上用于安装气门的部件，因发动机工作时需要不断开启和关闭，所以导致了气门导管的磨损。
腐蚀则主要是由于燃烧室内的高温和化学反应导致。
这些问题会导致气门的密封性下降，进而影响发动机的工作效率和性能。
对策是定期检查气门导管的磨损情况，并根据情况进行修复或更换。
此外，部分汽缸盖还可能会出现焊接问题。
汽缸盖焊接问题可能是由于制造过程中焊接不良或焊接接头质量不过关所致。
焊接问题会导致汽缸盖的强度下降，甚至出现裂纹和漏油的情况。
对策是加强焊接工艺的控制和质量管理，确保焊接接头的质量，避免出现焊接缺陷。
综上所述，发动机缸体汽缸盖的常见缺陷包括密封性不好、裂纹、气门导管磨损或腐蚀以及焊接问题等。
对策是定期检查和维护汽缸盖，及时更换损坏的密封垫、裂纹严重的汽缸盖以及磨损或腐蚀严重的气门导管。
此外，还需要加强发动机冷却系统的维护，避免因高温引起的问题。
通过这些对策，可以确保发动机缸体汽缸盖的正常使用和工作性能。
缸体缸盖变形的故障原因
缸体缸盖变形的故障原因缸体缸盖是发动机的重要组成部分，它们共同构成发动机的主体结构，为燃烧室的组成部分。
缸体缸盖变形会导致发动机性能下降，甚至可能导致安全问题。
因此，了解缸体缸盖变形的故障原因至关重要。
本文将分析缸体缸盖变形的常见原因，并提供相应的解决措施。
1. 材料问题：缸体和缸盖是由多种金属材料制成的，如铸铁、铝合金等。
这些材料在高温高压环境下工作，可能会发生变形。
材料的热胀冷缩效应可能导致缸体缸盖变形。
此外，材料本身的机械性能也会影响其变形程度。
2. 制造工艺问题：缸体和缸盖的制造过程中，如果加工精度不够，或者装配过程中存在误差，都可能导致变形。
此外，如果材料内部存在缺陷，如铸造缺陷、热处理不当等，也可能会在运行过程中导致变形。
3. 温度变化：发动机工作时，温度变化可能会导致缸体和缸盖变形。
在高温环境下，材料会膨胀；而在低温环境下，材料则会收缩。
这种温度变化可能导致缸体和缸盖的翘曲变形。
4. 机械负载过大：发动机的机械负载过大，如频繁加速、制动等，都可能导致缸体和缸盖变形。
过大的机械负载会使发动机温度和压力升高，进而导致变形。
5. 润滑不良：良好的润滑是发动机正常工作的关键。
如果润滑不良，摩擦力会增加，导致发动机过热，进而导致缸体和缸盖变形。
此外，劣质机油也会加剧发动机磨损，进一步加剧缸体和缸盖的变形。
二、解决措施1. 优化材料选择：根据发动机的工作环境和使用要求，选择适合的材料。
对于高温高压环境，可以选择具有良好耐热性和耐腐蚀性的材料。
2. 提高制造工艺精度：在制造过程中，确保加工精度和装配精度，以提高缸体和缸盖的质量。
同时，采用先进的铸造技术和热处理工艺，减少材料内部的缺陷。
3. 合理控制温度：定期检查冷却系统，确保其正常工作，防止发动机过热。
同时，避免长时间高负荷运行，以减少温度变化对缸体和缸盖的影响。
4. 优化机械负载：减少发动机的机械负载，避免频繁的加速和制动。
此外，选择适合车辆性能的润滑油，并定期更换。
汽车发动机缸体制造工艺
汽车发动机缸体制造工艺
汽车发动机是汽车最重要的组成部分之一，发动机的性能直接影响着汽车的性能和使用寿命。
发动机的缸体是发动机的核心部件之一，它不仅承载着发动机的各个部件，还起到了密封气缸、冷却、润滑等重要作用。
汽车发动机缸体制造工艺是一个非常复杂的过程，需要涉及到多个环节和工序。
首先，需要进行设计和模具制作，制定出适合发动机的缸体形状和尺寸，并制作出相应的模具。
接下来，需要进行铸造，将铸造材料(通常为铝合金或铁)熔化后倒入模具中进行成型。
铸造后，需要进行清理和加工，去除模具残留物和不良毛刺，并进行高精度的加工和检验。
随着汽车工业的不断发展，汽车发动机缸体制造工艺也在不断进步和创新。
现代化的汽车生产线采用了自动化和数字化技术，可以实现高效、精准和可控制的生产过程。
同时，新材料的应用和新工艺的引入，也使得缸体的强度、轻量化和耐腐蚀性能得到了显著提高。
总之，汽车发动机缸体制造工艺是一个重要而复杂的过程，需要不断发展和创新，以满足不断变化的市场需求和技术要求。
- 1 -。
灰铸铁发动机缸体常见铸造缺陷与解决办法探讨

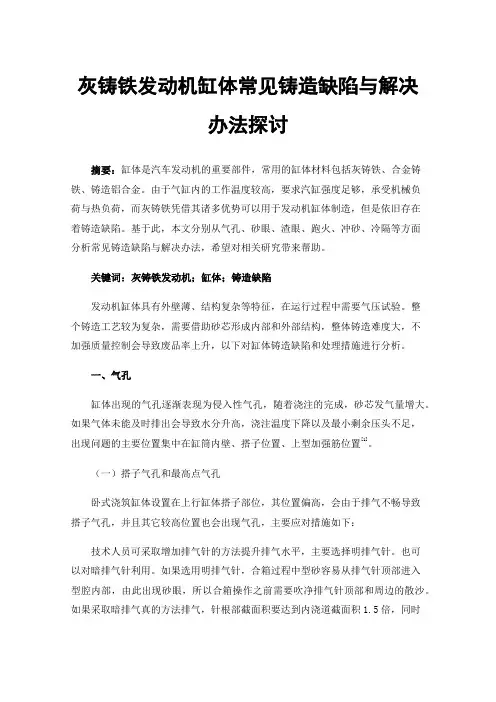

灰铸铁发动机缸体常见铸造缺陷与解决办法探讨摘要：缸体是汽车发动机的重要部件，常用的缸体材料包括灰铸铁、合金铸铁、铸造铝合金。
由于气缸内的工作温度较高，要求汽缸强度足够，承受机械负荷与热负荷，而灰铸铁凭借其诸多优势可以用于发动机缸体制造，但是依旧存在着铸造缺陷。
基于此，本文分别从气孔、砂眼、渣眼、跑火、冲砂、冷隔等方面分析常见铸造缺陷与解决办法，希望对相关研究带来帮助。
关键词：灰铸铁发动机；缸体；铸造缺陷发动机缸体具有外壁薄、结构复杂等特征，在运行过程中需要气压试验。
整个铸造工艺较为复杂，需要借助砂芯形成内部和外部结构，整体铸造难度大，不加强质量控制会导致废品率上升，以下对缸体铸造缺陷和处理措施进行分析。
一、气孔缸体出现的气孔逐渐表现为侵入性气孔，随着浇注的完成，砂芯发气量增大。
如果气体未能及时排出会导致水分升高，浇注温度下降以及最小剩余压头不足，出现问题的主要位置集中在缸筒内壁、搭子位置、上型加强筋位置[1]。
（一）搭子气孔和最高点气孔卧式浇筑缸体设置在上行缸体搭子部位，其位置偏高，会由于排气不畅导致搭子气孔，并且其它较高位置也会出现气孔，主要应对措施如下：技术人员可采取增加排气针的方法提升排气水平，主要选择明排气针。
也可以对暗排气针利用。
如果选用明排气针，合箱过程中型砂容易从排气针顶部进入型腔内部，由此出现砂眼，所以合箱操作之前需要吹净排气针顶部和周边的散沙。
如果采取暗排气真的方法排气，针根部截面积要达到内浇道截面积1.5倍，同时排气针需要尽量接近型砂顶部。
通常在不出现排气孔的情况下采用暗排气针的方式，可以避免排气针眼根部出现明砂眼。
（二）缸体内壁气孔该问题出现的主要原因在于水套芯发气量过大，进行带水套的缸体铸造时，需要使用水套芯，而这种材料主要由覆膜砂制作，加之水套芯排气通道较少，浇筑后受到铁液的包裹，如果水套砂芯排气效果不佳，缸体的筒内壁就会出现侵入性气孔。
此外，水套芯使用的芯撑质量存在缺陷也会造成钢筒内壁气孔出现，一般完成加工后才能发现，应对措施如下：其一，合理设定芯盒设计以及芯盒温度。
发动机活塞跟缸体之间的摩擦问题应该如何解决？
发动机活塞跟缸体之间的摩擦问题应该如何解决？
发动机活塞跟缸体之间的摩擦是不可避免的，并且这部分是发动机中最大的摩擦副，大约占发动机整个摩擦损失的30%~40%。
所以，降低这个部位的摩擦是提高发动机热效率的一个重要方面。
发动机活塞跟缸体之间并不是全面接触的。
正常情况下活塞与缸套之间有0.01~0.05mm的间隙，活塞头部由于有活塞环的支撑，一般不会与缸套发生接触摩擦，绝大多数的摩擦都是在活塞裙部发生的，并且都是在侧压力方向；另外，活塞环与缸套之间的摩擦也占了很大一部分。
为了减小这部分的摩擦损失，活塞在设计和加工制造时就采取了
一些技术措施，比如使用半拖式活塞，以减小摩擦面积；在活塞裙部镀锡或镀锌，可以避免在润滑不良的情况下运转时出现拉缸现象，也可以起到加速活塞与气缸的磨合作用；在活塞裙部涂覆石墨，石墨涂层可以加速磨合过程，可使裙部磨损均匀，在润滑不良的情况下可以避免拉缸；在活塞上加工出细小的储油槽，以改善润滑；设计合适的活塞环形状，以加强润滑、改善磨损，等等。
在使用中主要是加强这部分的润滑，要求使用合适粘度的机油，增设机油喷嘴，冬季适当热车等。
另外有些车型的缸套加工成网纹形，可以存储一定的润滑油，改善润滑，但是这样会增加机油的消耗量。
汽车发动机缸体的铸造工艺
汽车发动机缸体的铸造工艺汽车发动机的发展离不开发动机铸造工艺的进步，而发动机铸造的核心在于汽车发动机缸体的铸造工艺。
汽车发动机缸体作为发动机的核心部件，除了承载发动机部件外，还需具有良好的散热和密封性能。
因此，发动机缸体的铸造工艺对发动机整体性能和稳定性有着至关重要的作用。
本文将从铸造材料、铸造工艺、铸造缺陷、铸造后处理等方面对汽车发动机缸体的铸造工艺进行详细探讨。
一、铸造材料发动机缸体通常采用铸铁材料，主要分为灰铸铁和球墨铸铁。
灰铸铁通常用于较低功率和低转速的汽车发动机，而球墨铸铁则适用于高性能、高功率、高转速的汽车发动机。
球墨铸铁在强度、塑性、耐磨性等方面均优于灰铸铁，且在重量、散热、强度均有更好的表现。
同时，球墨铸铁具有更好的冲击吸能性能，能够有效地防止发动机在碰撞时的损坏。
二、铸造工艺1. 铸型制作铸型制作是铸造过程中的重要环节，它直接影响到铸体的质量和缺陷率。
一般采用砂型铸造，其制作包括砂型模板制作、芯制作、脱模、修型等步骤。
对于汽车发动机缸体的铸造，为了保证制品的精度和质量，通常采用分型铸造法，即把模型分成几个部分分别制作再组装成模型，以保证铸体的准确度。
2. 熔炼与倒铸铸型制作完成后，便进入了熔炼与倒铸环节。
熔炼时，为了保证铸体的质量，一般采用先熔化高温点低融点的材料，然后在熔化过程中加入低温点高融点的材料，并在熔融过程中进行剧烈搅拌，以使铸材充分混合。
倒铸时，应尽量减小流型和鼓包缺陷的产生，避免气孔、夹渣等缺陷产生。
3. 铸后处理铸造完成后，需要进行铸后处理，以进一步提高铸体的性能与质量。
铸后处理主要包括清除毛边、磨光、修整、冷却采取等环节。
其中，清除毛边和磨光是保证表面光洁度的必要环节，而修整和冷却采取是保证铸体的准确度和性能的关键环节。
三、铸造缺陷由于铸造工艺的复杂性和铸造材料的不均匀性等原因，汽车发动机缸体在铸造过程中通常会出现各种类型的缺陷，如气孔、夹渣、热裂、鼓包、孔眼等。
发动机缸体、缸盖加工[整理]
发动机缸体、缸盖加工缸体加工工艺流程工艺一：1、毛坯外观检查，上料；2、利用毛坯初级准定位。
粗镗曲轴孔，粗铣前后端面、开档面，钻主油道空，钻铰过度基准孔，半精铣定位面；3、利用上道工序加工的过度基准定位。
粗镗缸孔，钻曲轴斜油孔，钻水套斜冷却孔，钻攻缸盖、框架/主盖（下缸体）螺栓孔，加工工艺基准孔；4、工艺销孔定位。
钻攻进排气侧各螺纹孔系，前后端面部分孔系；5、工艺销孔定位。
镗水泵孔及喇叭孔，铣止推面、锁瓦槽；6、中间清洗、烘干；7、中间试漏。
采用内试法测试主油道、水道、曲轴箱有无压力泄露，前两项10cc/min，后一项30cc/min；8、安装框架/主盖（下缸体）；9、合箱后采用上缸体或下缸体的工艺销孔定位。
加工前后端面各螺纹孔系，精铣顶面、前后端面，精镗曲轴孔、缸孔、前后油封孔；10、缸孔、曲轴孔珩磨；11、最终清洗。
浪涌清洗、定点定位、翻转、真空干燥、冷却；12、压装堵盖，密封试漏（外试）；13、测量打号；14、外观检查，下线。
工艺二：10 铣定位凸台、发动机支架凸台、机冷器面、工艺导向面20 粗铣底平面、龙门面、对口面、顶平面60 粗铣缸套底孔70 粗铣前后端面80 精铣前后端面90 气缸体打流水号100 铣主轴承座两侧面110 铣油封凹座120 铣主轴承孔瓦片槽130 扩1、2、4、5凹轮轴底孔140 扩第3凸轮轴底孔150 枪钻前后端主油道孔及油泵座内油道孔160 枪钻2个横油道深孔及顶面2个深油孔170 钻5个横油道孔及顶面12个深油孔180钻主轴承内7个斜油孔208人工吹风横油道210 粗镗缸套底孔220 半精镗缸套底孔240 两侧凸轮面及导向以及孔系加工250 前销、后环、出砂孔及凸轮轴凹座底孔及部分螺纹加工; 260 顶面水孔缸盖螺栓孔、导位孔及瓦闰盖定位环孔加工270 底面油底壳螺孔、瓦盖螺栓孔、深油孔、喷油雾孔加工280 精镗缸套底孔290 精拉瓦盖结合面300 水压试验310 第一、七横油孔、增压器回油孔出砂孔加工320 六个7度横油孔及机油标尺孔加工330 中间清洗335 人工清洗窗口面、12个螺孔和主油道340 缸孔分组及压缸套350 装瓦盖及瓦盖螺栓355 拧紧瓦盖螺栓360 粗镗主轴承孔、凸轮轴衬套底孔370 半精镗主轴沉孔、精镗凸轮轴衬套底孔390 清洗孔395 吹前压端面、机冷器面及底面孔系400 压凸轮轴衬套410 粗车第四轴承止推面420 精镗主凸轮轴孔，惰轮轴孔前销油泵底销孔、后环，精车第四止推孔430 铰主轴承孔440 扩挺杆孔450 第二次扩挺杆孔460 粗镗挺杆孔470 铰挺杆孔480 6个7°横油孔及机油标尺孔加工490 粗镗缸500 缸孔倒角510 精镗缸套孔530 缸套孔返修)540 精铣缸体顶平面548 缸体刷镀550 清洗560 压装前后堵盖、凸轮轴底堵盖、压紧侧面出沙孔、碗形塞590 缸孔分组及打号。
发动机缸体加工工艺流程
发动机缸体加工工艺流程
嗨，亲爱的朋友们！今天咱们来聊聊发动机缸体的加工工艺流程，这可是个很有趣的话题哦！
首先呢，要进行原材料的准备。
这一步很关键，一定要选好合适的材料，不然后面可就麻烦啦！接下来就是粗加工环节，把缸体的大致形状给弄出来。
我觉得这一步可以稍微快一点，当然啦，也要保证基本的精度。
然后呢，就是半精加工啦。
这一步要细致一些，不过也别太紧张，放轻松，按照正常的操作来就行。
在这个过程中，要注意各个尺寸的把控，千万别马虎！
再接下来就是精加工啦，这可是重中之重！这一步要特别注意！一定要把精度控制在非常高的水平，不然发动机的性能可就没法保证啦！
就是检验和测试环节。
小提示：别忘了最后一步哦！这一步可不能省，只有通过了检验和测试，咱们加工的发动机缸体才算合格哟！
刚开始接触这个工艺流程，可能会觉得麻烦，但习惯了就好了。
为什么要这样严格地控制每个步骤呢？因为这样才能做出高质量的发动机缸体呀！
我好像有个地方说错了，应该是先半精加工再精加工，嘿大家别见怪哈！。
汽车发动机缸体毛坯-2023标准
汽车发动机缸体毛坯1范围本文件规定了汽车发动机缸体的术语和定义、结构形式、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。
本文件适用于各种形式规格的汽车发动机缸体毛坯。
本文件不能替代顾客要求及国家法律法规要求，如果有顾客要求和法律法规要求高于本标准，以顾客及法律法规要求为准。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15337—2008原子吸收光谱分析法通则GB/T228.1—2010金属材料拉伸试验第1部分：室温试验方法GB/T20975.3—2008铝及铝合金化学分析方法第3部分:铜含量的测定GB/T20975.5—2008铝及铝合金化学分析方法第5部分：硅含量的测定GB/T20975.16—2008铝及铝合金化学分析方法第16部分：镁含量的测定GB/T20975.8—2008铝及铝合金化学分析方法第8部分：锌含量的测定GB/T20975.4—2008铝及铝合金化学分析方法第4部分：铁含量的测定邻二氮杂菲分光光度法GB/T20975.7—2008铝及铝合金化学分析方法第7部分:锰含量的测定高碘酸钾分光光度法GB/T20975.14—2008铝及铝合金化学分析方法第14部分：镍含量的测定GB/T20975.12—2008铝及铝合金化学分析方法第12部分：钛含量的测定GB/T20975.11—2008铝及铝合金化学分析方法第11部分：铅含量的测定火焰原子吸收光谱法GB/T20975.10—2008铝及铝合金化学分析方法第10部分:锡含量的测定GB/T20975.18—2008铝及铝合金化学分析方法第18部分：铬含量的测定GB/T6414—1999铸件尺寸公差和机械加工余量GB/T231.1—2009金属材料布氏硬度试验第1部分：试验方法GB/T1958—2004产品几何量技术规范(GPS)形状和位置公差检测规定GB/T3177—2009产品几何技术规范（GPS）光滑工件尺寸的检验GB/T19055—2003汽车发动机可靠性试验方法GB/T12678—1990汽车可靠性行驶试验方法GB/T8170—2008数值修约规则与极限数值的表示和判定GB/T18851.1—2012无损检测渗透检测第1部分：总则GB/T30512—2014汽车禁用物质要求3术语和定义GB/T5611界定的术语和定义适用于本文件。
