补连塔煤矿22307综采工作面7米大采高工作面简介
补连塔煤矿31煤层开采设计
内蒙古科技大学
本科生毕业设计说明书
题 目：补连塔煤矿3-1煤层年开采设计
学生姓名：贾宏业
学 号：1072101105
专 业：采矿工程
班 级：采矿10-1班
指导教师：王超内蒙古科技大学毕业设计说明书
- - I 摘 要
补连塔煤矿位于内蒙古自治区鄂尔多斯市乌兰木伦镇，交通较为便利，该矿井与铁路仅以乌兰木伦河一河之隔，矿区内主干公路也从井口附近通过。井田南北长及东西宽均为6 km左右，井田面积为34.43 km2，煤层平均厚度3.16 m，煤层倾角1～3°。井田工业储量为14168.6 万吨，可采储量为10470.3 万吨，该矿井设计生产能力为180 万t/a，服务年限为42 a。
矿井工作制度为“四六”制，全矿布置一个综采工作面，工作面长度为170m。开拓方式为斜井单水平开拓，布置一组大巷贯通全矿井，采用长壁采煤法，综合机械化开采。运输大巷采用胶带运煤，大巷辅助运输采用采用无轨胶轮车运输材料和人员。矿井采用中央集中式通风方式，抽出式通风方法，掘进面采用局扇通风。
设计完成说明书75页，图纸8张。
关键词：开拓、采煤、通风
内蒙古科技大学毕业设计说明书
- - II Abstract
Bulianta Coal Mine is located in Wulanmulun town, Ordos,Innermongolia. The traffic of
Tunxilige Coal Mine is convenient.The Mine and railway is only separated by a Wulanmulun
River, also the main road of the mining area is near the wellhead. The length from north to
south and the width form east to west of the mining area is both 6km. The mining area is
补连塔煤矿22305工作面上覆采空区高温治理研究
３６ 胡海峰焦建军补连塔煤矿２２３０５工作面上覆采空区高温治理研究 ２０１４年
补连塔煤矿２２３０５工作面上覆
采空区高温治理研究
胡海峰 ，焦建军
（１．神华神东煤炭集团公司补连塔煤矿，内蒙古伊旗０１７２０９；２．神华神东煤炭集团公司安监局，陕西神木７１９３１５）
摘要：应用煤炭自燃机理，分析了浅埋藏、近距离煤层群开采上覆采空区高温特点及其规律，结合
补连塔煤矿２２３０５工作面具体情况，介绍了上覆采空区高温治理采取各种措施，使采空区内氧气浓 度最终稳定在３％左右，温度快速下降，保证了回采工作面的顺利推进。
关键词：浅埋藏；上覆采空区；高温；钻孔；液氮
中图分类号：ＴＤ７５ ２．２文献标识码：Ｂ 文章编号：１６７１—７４９Ｘ（２０１４）０１—００３６—０４
Ｏ 引言
在浅埋藏、近距离煤层群开采过程中，对上覆采 空区高温治理是一个亟待解决的难题，目前应用最
多的采空区高温治理技术主要有：堵漏风、黄泥灌浆
防灭火技术、均压防灭火技术、高倍数泡沫灭火技 术、阻化剂防灭火技术、惰气防灭火技术等，但大多
都是针对本煤层的采空区防治技术。在大量的工程 实践中，不同的矿井、不同的煤层同样应用注氮防灭
火技术所取得的效果也不尽相同。补连塔煤矿
２２３０５综采工作面在开采过程中，结合自身具体情
况，通过试验不同治理措施，最终确定采用地面钻孔 注液态氮气、液态二氧化碳的技术对上覆采空区高
温进行治理，使得采空区内氧气浓度最终稳定在 ３％左右，下部工作面温度快速下降，取得了良好的
效果。
１ 浅埋近距煤层群上覆采空区高温特点
１．１上覆采空区高温形成原因分析 高温形成原因分析：①浅埋藏、近距离煤层群开
采，受井下采动影响，地表比较容易塌陷，很容易与 采空区构成持续稳定的漏风通道，为采空区遗煤的
收稿日期：２ｏ１３—１２一ｌＯ 作者简介：胡海峰（１９８ｌ一），男，陕西商洛人，２００４年毕业于西安科 技大学安全工程专业，助理工程师，现从事矿井通风及安全管理 工作。 自然发火创造了良好的条件。所以浅埋藏采空区经 常在与地表连通的漏风裂隙处发生自燃蓄热；②浅
补连塔矿12511面8.0m大采高工作面液压支架快速运输工艺探究
补连塔矿12511面8.0m大采高工作面液压支架快速运输工艺探究
摘要：本文主要介绍补连塔矿12511面8.0m大采高工作面液压支架的运输方案，为8.0m大采高工作面的液压支架运输提供一个借鉴方案，确保支架重量、尺寸在超出特种车辆载重能力时能够安全、快速的将液压支架运输至作业地点，保证快速搬家。
1、背景
神华神东煤炭集团补连塔煤矿12511工作面为神东公司首套八米大采高综采设备，工作面液压支架共有四种类型，其中ZYG21000/36.5/80DA垂直过渡支架重量91.5T，ZYG21000/36.5/80D端头支架重量81T，ZY21000/36.5/80D中间支架重量79T，ZY18000/2.8/5.5D型端头支架重67T，其中大多数液压支架的重量超出了生产服务中心液压支架搬运车的载重能力，本文针对各类型液压支架重量不同，采取多种专项方案运输不同类型的液压支架，保证完成快速运输。
图1 补连塔矿ZYG21000/36.5/80D尺寸示意图
2、技术难题
目前生产服务中心在大采高搬家倒面中使用WC80Y支架搬运车及WCD55E-80型油电混合双动力支架搬运车进行支架运输，两种车型的额定最大载重量均为80T，但是WC80Y支架搬运车的实际载重量达不到80T：当设备的重量超过75T时，WC80Y支架搬运车提升臂液压系统会进行保护，不能动作，所以WC80Y的实际载重量为75T。此次8米大采高安装的ZY21000/36.5/80D中间支架重量79T，超出了WC80Y支架搬运车的最大载重量，理论上应该选择WCD55E-80型油电混合双动力支架搬运车进行支架运输，但是生产服务中心WCD55E-80型油电混合双动力支架搬运车的保有量较少，仅有两台，如果仅使用WCD55E-80型油电混合双动力支架搬运车运输支架，工期将滞后10天左右，不能满足快速安装的要求。

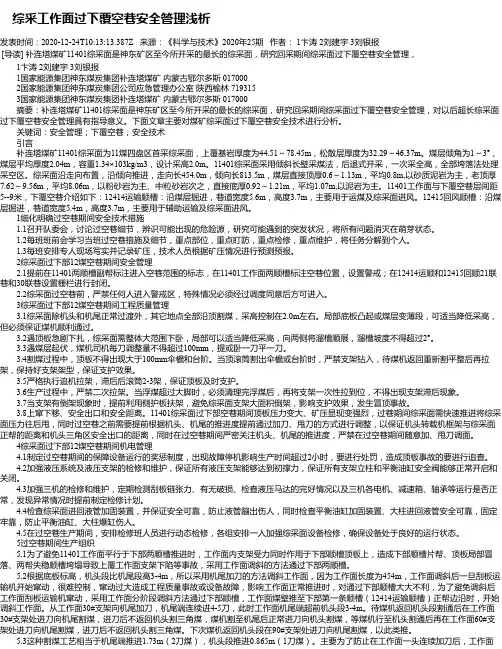

综采工作面过下覆空巷安全管理浅析
综采工作面过下覆空巷安全管理浅析
发表时间：2020-12-24T10:13:13.387Z 来源：《科学与技术》2020年25期 作者： 1卞涛 2刘建宇 3刘银报
[导读] 补连塔煤矿11401综采面是神东矿区至今所开采的最长的综采面，研究回采期间综采面过下覆空巷安全管理，
1卞涛 2刘建宇 3刘银报
1国家能源集团神东煤炭集团补连塔煤矿 内蒙古鄂尔多斯 017000
2国家能源集团神东煤炭集团公司应急管理办公室 陕西榆林 719315
3国家能源集团神东煤炭集团补连塔煤矿 内蒙古鄂尔多斯 017000
摘要：补连塔煤矿11401综采面是神东矿区至今所开采的最长的综采面，研究回采期间综采面过下覆空巷安全管理，对以后超长综采面过下覆空巷安全管理具有指导意义。下面文章主要对煤矿综采面过下覆空巷安全技术进行分析。
关键词：安全管理；下覆空巷；安全技术
引言
补连塔煤矿11401综采面为11煤四盘区首采综采面，上覆基岩厚度为44.51～78.45m，松散层厚度为32.29～46.37m。煤层倾角为1～3°，煤层平均厚度2.04m，容重1.34×103kg/m3，设计采高2.0m。11401综采面采用倾斜长壁采煤法，后退式开采，一次采全高，全部垮落法处理
采空区。综采面沿走向布置，沿倾向推进，走向长454.0m，倾向长813.5m，煤层直接顶厚0.6～1.13m，平均0.8m,以砂质泥岩为主，老顶厚
7.62～9.56m，平均8.06m，以粉砂岩为主、中粒砂岩次之，直接底厚0.92～1.21m，平均1.07m,以泥岩为主。11401工作面与下覆空巷层间距
5--9米，下覆空巷介绍如下：12414运输顺槽：沿煤层掘进，巷道宽度5.6m，高度3.7m，主要用于运煤及综采面进风。12415回风顺槽：沿煤层掘进，巷道宽度5.4m，高度3.7m，主要用于辅助运输及综采面进风。
1细化明确过空巷期间安全技术措施
1.1召开队委会，讨论过空巷细节，辨识可能出现的危险源，研究可能遇到的突发状况，将所有问题消灭在萌芽状态。
补连塔煤矿高产高效建设技术综述
２００９年第１月 煤炭工程
补连塔煤矿高产高效建设技术综述
罗 文
（中国神华神东煤炭分公司补连塔煤矿，内蒙古伊旗０１７２０９）
摘要：论文从优化巷道设计、短壁机械化开采技术、综合信息化、自动化建设、产学
研合作、生态型矿区建设入手，阐述了建设高产高效现代化矿井的技术问题，探索出一条
“５００人年产２０００万ｔ”的矿井生产模式发展之路。
关键词：优化设计；机械化；自动化；产学研合作；高产高效
中图分类号：Ｆ４０３．６ 文献标识码：Ｂ 文章编号：１６７１－０９５９（２００９）Ｓ０－０００９￣３
补连塔煤矿于１９８７年开工建设，１９９７年１０
月１６日建成投产。２００４年神东煤炭分公司对补连
塔煤矿进行了改扩建设计，设计生产能力为２０００
万ｔ，２００８年矿井实际生产原煤２１４５万ｔ，自建成
投产至今累计生产原煤１２３０８万ｔ。建设高产高效
现代化矿井是一项庞大的系统工程，包括人的观念
转变、技术创新、管理创新、引进先进的技术设备
等等。在补连塔矿的发展过程中，补连塔煤矿不断
集成国内外先进管理和技术，加之自己的创新，形
成了自己的技术体系和被业界公认的神东模式，探
索出一条“５００人年产２０００万ｔ”的矿井生产
模式。
１ 改革巷道布置优化采煤方法
补连塔煤矿是典型的平峒、斜井开拓方式。井
田内煤层分为两个水平开采，２ 煤层以上为上煤
组，划为一水平开采。３ 煤层以下为下煤组，划
为二水平开采。采区布置为大巷盘区式，工作面垂 直于盘区大巷布置，布置长距离工作面，其推进距
离一般在５０００ｍ左右，盘区内工作面切眼一般都
到达井田边界，这样避免了多盘区布置造成的区段
煤柱增加和系统的复杂性，也提高了煤炭回收率和
生产效率。以该矿２００８年综采面顺槽布置为例， 两个综采队分别在１ Ｉ２煤四盘区３１４０２工作面、２
煤三盘区３２３０１工作面生产，３１４０２工作面宽度
３００．５ｍ，走向长度４２９２ｍ，可采储量３９０万ｔ。 ３２３０１工作面宽度３００ｍ，走向长度５２２０ｍ，可采储

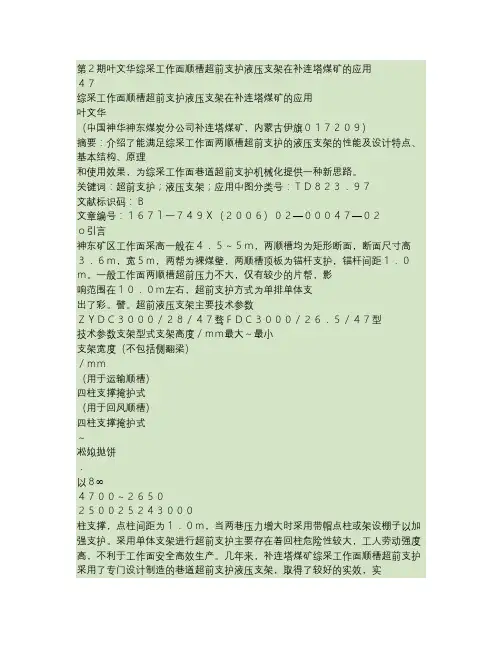

综采工作面顺槽超前支护液压支架在补连塔煤矿的应用重点
第２期叶文华综采工作面顺槽超前支护液压支架在补连塔煤矿的应用
４７
综采工作面顺槽超前支护液压支架在补连塔煤矿的应用
叶文华
（中国神华神东煤炭分公司补连塔煤矿，内蒙古伊旗０１７２０９）
摘要：介绍了能满足综采工作面两顺槽超前支护的液压支架的性能及设计特点、基本结构、原理
和使用效果，为综采工作面巷道超前支护机械化提供一种新思路。
关键词：超前支护；液压支架；应用中图分类号：ＴＤ８２３．９７
文献标识码：Ｂ
文章编号：１６７ｌ一７４９Ｘ（２００６）０２—０００４７—０２
ｏ引言
神东矿区工作面采高一般在４．５～５ｍ，两顺槽均为矩形断面，断面尺寸高３．６ｍ，宽５ｍ，两帮为裸煤壁，两顺槽顶板为锚杆支护，锚杆间距１．０ｍ。一般工作面两顺槽超前压力不大，仅有较少的片帮，影
响范围在１０．０ｍ左右，超前支护方式为单排单体支
出了彩。謦。超前液压支架主要技术参数
ＺＹＤＣ３０００／２８／４７骛ＦＤＣ３０００／２６．５／４７型
技术参数支架型式支架高度／ｍｍ最大～最小
支架宽度（不包括侧翻梁）
／ｍｍ
（用于运输顺槽）
四柱支撑掩护式
（用于回风顺槽）
四柱支撑掩护式
～
凇姒抛饼
．
以８∞
４７００～２６５０
２５００２５２４３０００
柱支撑，点柱间距为１．０ｍ，当两巷压力增大时采用带帽点柱或架设棚子以加强支护。采用单体支架进行超前支护主要存在着回柱危险性较大，工人劳动强度高，不利于工作面安全高效生产。几年来，补连塔煤矿综采工作面顺槽超前支护采用了专门设计制造的巷道超前支护液压支架，取得了较好的实效，实
现了综采工作面的安全、快速推进。
１
初撑力（Ｐ初＝３１．４ＭＰａ）／ｋＮ工作阻力（Ｐ安＝３７．３ＭＰａ）
／ｋＮ・架。支护强度／ＭＰａ底座比压／ＭＰａ
町０．１０３Ｏ．６６
操纵方式
支架重量／ｔ
｜薹咖加腼姥ｉ～㈨一一至
卧手动控制或电液控制
３４．２（组）
ｚＹＤＣ３０００／２８／４７型液压支架采用四根立柱前
22306工作面均压通风
浅埋深易自燃煤层超大面积采空区综采工作面低氧防治技术
1工作面概况
补连塔煤矿22306工作面是22煤三盘区的第六个综采工作面，工作面宽度 311.8m，推
进长度4684m,地面标高1175.2〜1305.1m，煤层底板标高1025.4〜1066.1m，松散层厚度8〜 23m上覆基岩厚度 110〜230m埋深由回撤通道方向向切眼方向逐步变深，煤层平均厚度
7.2m。其上覆为12煤采空区，层间距 30〜62m,平均47米，12煤采空区面积已达 1200万 m,22煤采空区面积已达
740万卅，回采期间12煤、22煤地面均出现裂缝， 最宽处达1.3m。 工作面绝对 CH涌出量为4.42m3/min，相对CH涌出量为0.09m3/t，绝对CO涌出量为7.92 m/min，相对CQ涌出量为0.16m3/t，属瓦斯矿井，煤尘爆炸指数为 37%煤层自燃倾向性
为I级容易自燃，发火期1个月。采用综合机械化开采， 工作面共布置156台7m液压支架，
一次采全高，全部垮落法管理顶板，通风方式为“ U”型，具体见图1。(在22306工作面上
覆为12煤三盘区采空区，右侧为 22305采空区。)
图1 22306工作面U型负压通风示意图
2低氧现象及原因分析
2.1低氧现象
在22306工作面回采期间，出现了低氧现象，根据低氧范围的大小可将低氧表现形式分 为三种：
(1) 回风隅角处低氧。回风隅角处 Q低的表现形式类似于回风隅角处 CH浓度异常，
工作面其他部分均正常，只有回风隅角处 Q低，但与CH4浓度异常的差异在于 CH异常只是
局部空间异常，常表现为回风隅角顶板处浓度较高、 中下部浓度正常，而低氧的表现常为从
顶板到底板C2浓度均较低。仅在回风隅角处发生低氧现象时，22306回风隅角处 Q浓度在3〜 16%之间，通常低于
12%回风顺槽内低氧范围通常从回风隅角处起向前方回风顺槽 5〜6m
范围内，宽度为安全出口的宽度，通常 0.6〜1.0m。
赴内蒙、陕西安全高效矿井调研报告
1 兖州煤业股份有限公司 赴内蒙、陕西安全高效矿井调研报告 为了对标神华、中煤、伊泰集团位于内蒙、陕西安全高效矿井在开拓布局、生产系统、装备配套、安全生产管理等方面的先进理念和做法，进一步解放思想，转变观念，开阔思路，更好地指导公司本部主力矿井实施生产系统优化、推进“三减三提”工作取得实效；指导公司陕蒙基地矿井建设成为国内一流现代化矿井。6月13日至20日，由公司总工程师王富奇带队，南屯、兴隆庄、鲍店、东滩、济三、赵楼六矿总工程师，以及公司生产部、地测部和综机管理中心有关人员参加，对神华集团补连塔、伊泰集团酸刺沟、中煤集团母杜柴登、陕西榆林麻黄梁煤矿进行调研考察，同时对兖矿集团安源、转龙湾、石拉乌素、营盘壕、金鸡滩煤矿进行了现场调研指导。现将调研情况总结汇报如下： 第一部分 调研矿井的基本情况 一、神华集团补连塔煤矿 1.矿井概况：神华集团补连塔煤矿位于内蒙古自治区鄂尔多斯市伊金霍洛旗乌兰木伦镇，属神府东胜煤田，可采储量14.9亿吨。前身为马家塔斜井，原设计能力为600万吨/年，经两次（1997、2005年）改扩建为设计2000万吨/年矿井。2010年建成世界第一个7m大采高超重型工作面，同年核定生产能力2500万吨/年。2010年以来矿井产量连年突破2500万吨。 2 2.人员及组织机构：全矿在册职工654人，劳务工1136人。机关 80人，设置“四办两中心”：党政办、生产办、安管办、经营办、调度指挥中心和机电信息中心。生产队伍配置“三综采、四连采”，综采队平均75人，连采掘进队60人左右，均实行“三八制”作业，检修班检修4小时。 生产辅助队伍设置“机电队、运转队、通风队、车队、机修厂”。 3.开拓方式及生产布局：矿井采用平峒、斜井联合开拓方式，大巷盘区式布置，工作面垂直于盘区大巷，采用长壁布置全部垮落一次采全高综合机械化采煤方法。 4.矿井地质及开采技术条件 （1）地质与水文地质条件： 补连塔井田属神东矿区东胜煤田，侏罗纪煤系地层，被第四系松散沉积层（风积沙、马兰黄土）覆盖,地形相对较平缓。地层由上至下依次为：第四系（厚度10～20m，局部达50m）、白垩系（0～50m）、侏罗系（厚度240～340m）、三叠系（厚度大于130m）。其中，侏罗系含煤地层倾角平缓（0°～3°），断层不发育，矿井地质构造简单。 井田内地表水体主要是乌兰木伦河支流-补连沟，地下含水层主要为第四系松散潜水层组、侏罗系砂岩承压含水层组。其中，第四系松散潜水含水层组为风积砂层、冲积砂层，厚度、富水性变化较大，局部富水性强；侏罗系砂岩含水层组为煤层顶、底板砂岩，补给条件较差，富水性弱-中等。矿井充水通道主要为煤层开采所形成的覆岩导水裂隙，煤层开采受第四系潜水影响，矿井初步设计中预计矿井正常涌水量为550m3/h，最大涌水量为950m3/h，矿井水文地质条件中等。 （2）煤层及顶底板情况： 主要可采煤层3层（1-2、2-2、3-1煤）。1-2煤厚0～6.53m(平均3 4.09m)、2-2煤厚5.91～7.89m(平均6.57m)、3-1煤厚2.28～3.95m(平均3.16m)。煤层普氏硬度系数2-2.3。煤种为低灰、低硫、低磷、高发热量煤（28.6～30.6 KJ/kg）的长焰煤、不粘煤，可作动力及化工用煤。主采1-2煤层埋藏深度为60～330m，各可采煤层间距平均约30m。 1-2煤顶底板：直接顶为砂质泥岩、粉砂岩或细、中粒砂岩，厚1.5～7.16m，抗压强度21.18～33.82Mpa，一般22.98Mpa；泥岩类软化系数0.67～0.85；抗压强度27.5～45.98Mpa，一般为29.80Mpa。老顶为砂岩、粉砂岩，厚约24m；直接底为泥岩，厚度0.43～8m，以泥质为主，岩性致密。 2-2煤顶底板：顶板岩性以砂岩为主，厚约30m，抗压强度19.04～37.68Mpa，一般为37.68MPa；底板砂岩抗压强度一般为48.55 MPa，含有少量的粘土，软化系数0.65～0.84，一般0.70，抗压强度33.85～51.35Mpa，一般为48.55Mpa，以软化，遇水崩解，对底板维护极为不利。 3-1煤顶底板：顶板为粉砂岩、细砂岩互层，厚度约25m左右，抗压强度33.02～53.02Mpa，一般为43.48MPa；底板为砂质泥岩、泥岩，厚度5m，抗压强度37.20～65.49Mpa，一般为51.35 MPa。 （3）其他开采技术条件 煤尘、瓦斯、自燃：矿井绝对瓦斯涌出量为4.42 m3/min，相对瓦斯涌出量为0.09m3/t；二氧化碳绝对涌出量为7.92 m3/min，相对涌出量为0.16m3/t。矿井所采1-2煤和2-2煤的煤尘均具有爆炸性，为一类容易自燃煤层，最短自然发火期为1个月。 5.采煤装备及工艺技术 2-2煤层工作面装备了世界上最先进的大功率采煤机和高工作阻力液压支架，采用倾斜长壁采煤法，后退式开采，一次采全高，全部垮落4 法处理采空区，割煤方式采用双向割煤，往返一次割两刀；工作面采用端头斜切进刀（割三角煤进刀）。选用进口采煤机，装机功率2590 kW，总重量155t，远距离遥控操作。采高6.8m，选用支撑高度3.2～7m工作阻力18000KN的大采高7m支架，架宽2.05m。工作面刮板输送机槽宽1.2m,转载机槽宽1.6m，顺槽皮带宽1.6m，主运皮带带宽1.8m。 大采高工作面主要装备 设备 型号 生产厂家 采煤机 SL1000型 EKF公司 端头架 ZYT18000/28/55D 郑州煤机厂 过渡支架 ZYG18000/32/70D 郑州煤机厂 基本架 ZY18000/32/70D 郑州煤机厂 刮板运输机 DBT3×1600/2.05 DBT公司 转载机 DBT700/350 DBT公司 破碎机 DBT700/350 DBT公司 順槽皮带机 DSJ160/350/3×800 西北煤机厂 主运皮带 DTL180/300/3×800 西北煤机厂 调研参观的7m支架大采高综采面22306工作面面长280m，推进长度4614m，位于2-2煤三盘区，煤层厚度6.80～7.70m，平均7.25m，煤层倾角为1～3°，设计采高6.8m。工作面胶顺断面6.0×4.5m用于运煤及工作面进风，辅顺断面5.8×4.4m用于辅助运输及工作面回风，巷道采用锚杆＋钢带＋锚索联合支护。运输机采用十字交叉侧卸式布置，工作面不用超前支护，移动电站布置在运顺距工作面200米处，电缆悬挂采用单轨吊布置方式，电站每2～3天接轨（22kg/m）外移一次。工作面平均单产115万吨/月，最高单产137万吨/月。2013年，7m大采高工作5 面产量达到1380万吨。 6.掘进装备及工艺 （1）连采机：巷道掘进采用连采机，其工艺流程为：连续采煤机割煤、装煤，梭车、破碎机、胶带机运煤，锚杆机支护。采、装、运与支护平行作业。连采机选用进口主机配套国产设备，在巷道宽度5.4～5.6m高度3.7～3.8m巷道中掘进，平均单进1400m/月，最高1800m/月左右。 连采机主要装备 设 备 型 号 生产厂家 连续采煤机 12CM15-10D型 JOY公司 四臂锚杆机 4E00-2246-WT型 澳大利亚约翰芬雷 梭车 10SC32-48C-5型 JOY公司 破碎机 LY2000/980-10型 太原煤科院 胶带机1 DSJ100/80/160型 西北煤机二厂 胶带机2 SSJ120/120/2×220 西北煤机二厂 （2）掘锚一体机：掘锚机采用山特维克MB670/191型，采用横向可伸缩截割滚筒，宽度4.6m～5.2m。掘进巷道断面5.8×4.3m，顶部每排4根φ18×1800mm锚杆，两根φ17.8×6500mm锚索，锚杆间排距1.2m，锚索排间距2.4m。帮部每排3根锚杆。平均单进在1200m/月左右。 7.运输系统 （1）主运输系统：补连塔煤矿主运胶带机共安设两套，分别在1－2煤2－2煤各安设一套，总运输长度为20456m。工作面顺槽皮带带宽1600mm，主运输皮带带宽1800mm。主运输胶带机都配备了完善的监测、监控和安全保护系统，通过计算机实现了各系统远程监测、调控。 （2）辅助运输系统：矿井辅助运输现全部实现无轨胶轮化，全矿车6 辆共计156台，都装有瓦斯断电仪和跟踪定位仪。机车型号主要为：WqC3J（A）防爆胶轮、WCQ-3B型无轨胶轮车，以及常州生产的5B车，16型、30型装载机等。 工作面安撤采用支架搬运车和胶轮车配合，安撤速度快效率高，300m长工作面搬家倒面一般15天左右完成（安装7天撤除8天）。 8.监测监控系统：安全监测监控使用重庆煤科院生产的KJ90NB监控系统，系统主通讯采用以太环网+RS485传输方式，监测数据现与集团监测中心连网，矿内任何计算机可通过web网页访问监测系统，也可通过安监局飞龙网页查看各种监测数据，并能看到矿井的各种监测设备的动态效果图。 9.井下排水：矿井现共有5个排水泵房，分别为1055水泵房、2#水泵房、4#水泵房、3#水泵房、5#水泵房。除3#水泵房向2#水泵房水仓排水外，其它都直接向地面排水，矿井总有效排水能力约为3520m3/h。 10.矿井主要灾害及防治技术 （1）顶板灾害及防治技术 工作面上覆基岩厚度110～230m，松散层厚度8～23m，煤层埋深（119～359m）不大，但在周期来压时顶板压力现象明显，防止片帮、防冒顶、防压死支架成为顶板管理的重点。在保证日常支架支护质量的前提下，特别加强顶板周期来压期间顶板管理，工作面所有工作人员，必须佩戴防砸头盔、穿防砸鞋，生产期间必须佩戴防护眼镜。严格执行“五到位”支架管理法即：跟机拉架到位、超前拉架到位、初撑力到位、护帮板使用到位、伸缩梁使用到位。对防片帮防冒顶起到了很好的效果。 （2）水害及防治技术 井口洪水：为防止乌兰木伦河及其补连沟支流洪水侵袭，补连塔矿7 在场区周边修筑了防洪堤、排洪沟，堤面均高出邻近地表4m以上，可防百年一遇的洪水，确保工业场地及井口不受洪水威胁。 地表水：井田东部煤层埋藏浅，采动裂隙波及补连沟地表水，为防范其水害，采取及时填塞地表裂缝、加大井下排水系统能力等技术措施，建设采区独立直排地面的排水系统，目前矿井总有效排水能力达3520m3/h。 邻矿老空水害：2013年5月，呼和乌素露天坑积水溃入造成北部相邻的呼和乌素井工煤矿被淹，曾发生本矿井二盘区3煤层采空区进水。为此增建了5#临时水泵房，排水能力450 m3/h，沿呼和乌素风井筒敷设2趟Φ325mm排水管路至地面。 二、伊泰集团酸刺沟煤矿 1.矿井概况：伊泰集团酸刺沟煤矿位于内蒙古自治区准格尔旗准格尔煤田的东北部，地处内蒙古自治区鄂尔多斯市准格尔旗薛家湾镇，煤矿井田面积约为49.8km2，资源量为11.99亿t，矿井设计生产能力1200万t/a，2008年8月8日建成投产。 2.人员及组织机构：矿井现有人数1800人左右，其中伊泰员工只有233人，其余为外协人员。矿井机关设置一办五中心：即综合办、生产技术管理中心、机电设备管理中心、生产指挥中心、安全健康管理中心、洗选中心。生产单位现有2个采煤队3个掘进队，辅助单位有机运队、锚杆施工队、胶轮车队及服务队等。除采煤一队和机运队实行自营管理外，其余机关管理职能及生产、辅助、后勤服务、洗选、销售、铁路运行管理全部依托母公司内部或社会专业化服务。 3.矿井开拓方式与生产布局：矿井采用斜、立井混合开拓方式，工业场地位于井田中部，场地内设主斜井和副斜井，回风立井位于工业场8 地东北侧的风井工业场地。6上煤设主水平，4煤设辅助水平。4煤、6上煤分别沿煤层倾向布置三条大巷，为辅助运输大巷、胶运大巷和回风大巷。 4.矿井地质及开采技术条件 （1）地质与水文地质条件： 井田位于准格尔煤田东北部，属石炭－二叠纪煤系地层。地层由上至下为：第四系（0～118m）、白垩系（约0-226m）、二叠系（约53～150m）、石炭系（55.77～101.93m）和奥陶系。石炭－二叠系（山西组、太原组）含煤地层，倾角平缓（小于14°），无断层发育，井田地质构造简单。井田范围内无地表水体，（井田南距黄河3km），矿井含水层为第四系松散潜水含水层、石炭系～二叠系砂岩裂隙和奥陶岩溶承压水含水层。其中，第四系松散层含水层富水性弱；砂岩裂隙承压水含水层的富水性弱，透水性与导水性能较差，地下水的补给条件与径流条件差；奥灰含水层富水性不均，局部富水性强。据地质资料，矿井预计正常涌水量为276m3/h，最大涌水量400m3/h，矿井水文地质条件简单-中等。 （2）煤层及顶底板情况 矿井主要可采煤层5层（4、5、6上、6、9煤）。其中，4煤厚0～5.65m(平均3.82m)、5煤厚0～5.4m(平均1.56m)、6上煤厚7.04～20.77m(平均12.7m)，6煤厚2.7～11.46m(平均7.34m)、9煤厚0～5.61m(平均1.4m)。煤层普氏硬度系数2.6。煤种为低灰、低硫低磷、中高发热量煤（21.06～22.8 KJ/kg）的长焰煤、不粘煤，可作动力及化工用煤。 主采4煤层埋藏深度为88～704m，除5、6上煤层平均间距35m外，其它各可采煤层平均间距12m。
补连塔煤矿22305工作面上覆采空区火区综合治理
补连塔煤矿２２３０５工作面上覆采空区火区综合治理
欧阳辉（神东煤炭集团补连塔煤矿，内蒙古鄂尔多斯０１７２０９）
摘要：下煤层开采前疏放水造成上覆煤层采空区遗煤氧化、自燃，通过采取采空区气体连续观测、ＳＦ６测定漏风通道、地面打钻
探测高温点、地面钻孔注氮气、注浆、注三相泡沫等防灭火技术对高温区域进行综合治理，确保矿井安全生产。
关键词：探放水；采空区遗煤自燃；灭火
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８－０１５５．２０１４．０１．０６１
中图分类号：Ｆ４０７．２１；ＴＤ７５ 文献标志码：Ｂ 文章编号：１００８—０１５５（２０１４）０１—００９５—０３
１情况概述
补连塔煤矿２２３０５工作面为三盘区２２煤第五个工
作面，其西北侧为２２３０１—２２３０４工作面采空区，东南
侧为２２３０６运顺、２２３０７回顺掘进工作面，上方为１２煤
１２３０５、１２３０６、１２３０７综采面采空区，两煤层间距为３６～
５１ｍ。１２煤、２２煤层最短自然发火期为３０ｄ。工作面
倾斜长３００ｍ，走向长度４６８４ｍ，煤层平均厚度７．１３ｍ，
配套７ｍ支架，采高６．８ｍ。工作面切眼于２０１１年９月
掘出，由于三盘区工作面整体为仰采，三盘区１２煤采
空区靠近切眼位置存在大量积水，在２２３０５工作面回
采前需对１２煤采空区进行疏放水。从２０１１年８月２０
日至２０１２年６月２５日进行疏放水工作，在２２３０６回顺
两帮靠顶处倾斜向上覆１２３０６、１２３０７采空区共施工７５
个探放水孔，累计疏放水４７．５万ｍ 。
２０１１年１１月６日中班，补连塔煤矿发现向上覆采
空区疏放水钻孔内出现ＣＯ，最高为１９１５ｐｐｍ。２０１１年
１１月２６日人工取样分析采空区气体中ＣＯ浓度
６４２０８ｐｐｍ、Ｃ２Ｈ６浓度１１０ｐｐｍ、Ｃ２Ｈ４浓度１７ｐｐｍ，Ｏ２浓
度３．６４％，无ｃ Ｈ 出现。由此说明１２３０７采空区遗煤
已经发生高温氧化，温度已达到１００℃以上。
