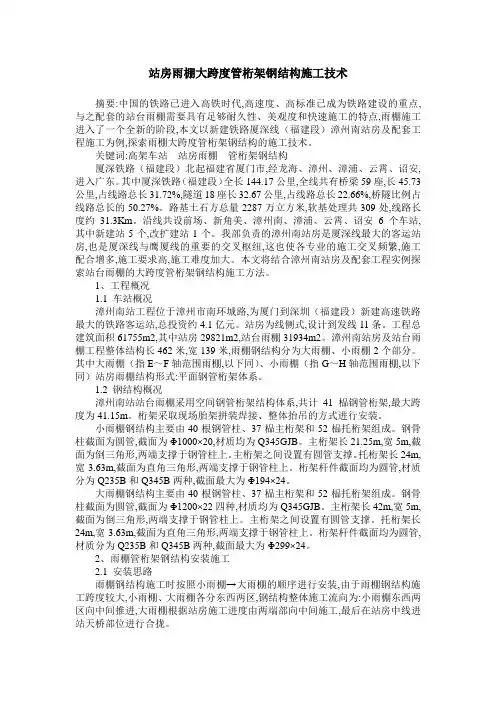

站房雨棚大跨度管桁架钢结构施工技术
站房雨棚大跨度管桁架钢结构施工技术摘要:中国的铁路已进入高铁时代,高速度、高标准已成为铁路建设的重点,与之配套的站台雨棚需要具有足够耐久性、美观度和快速施工的特点,雨棚施工进入了一个全新的阶段,本文以新建铁路厦深线（福建段）漳州南站房及配套工程施工为例,探索雨棚大跨度管桁架钢结构的施工技术。
关键词:高架车站站房雨棚管桁架钢结构厦深铁路（福建段）北起福建省厦门市,经龙海、漳州、漳浦、云霄、诏安,进入广东。
其中厦深铁路（福建段）全长144.17公里,全线共有桥梁59座,长45.73公里,占线路总长31.72%,隧道18座长32.67公里,占线路总长22.66%,桥隧比例占线路总长的50.27%。
路基土石方总量2287万立方米,软基处理共309处,线路长度约31.3Km。
沿线共设前场、新角美、漳州南、漳浦、云霄、诏安6个车站,其中新建站5个,改扩建站1个。
我部负责的漳州南站房是厦深线最大的客运站房,也是厦深线与鹰厦线的重要的交叉枢纽,这也使各专业的施工交叉频繁,施工配合增多,施工要求高,施工难度加大。
本文将结合漳州南站房及配套工程实例探索站台雨棚的大跨度管桁架钢结构施工方法。
1、工程概况1.1 车站概况漳州南站工程位于漳州市南环城路,为厦门到深圳（福建段）新建高速铁路最大的铁路客运站,总投资约4.1亿元。
站房为线侧式,设计到发线11条。
工程总建筑面积61755m2,其中站房29821m2,站台雨棚31934m2。
漳州南站房及站台雨棚工程整体结构长462米,宽139米,雨棚钢结构分为大雨棚、小雨棚2个部分。
其中大雨棚（指E～F轴范围雨棚,以下同）、小雨棚（指G～H轴范围雨棚,以下同）站房雨棚结构形式:平面钢管桁架体系。
1.2 钢结构概况漳州南站站台雨棚采用空间钢管桁架结构体系,共计41榀钢管桁架,最大跨度为41.15m。
桁架采取现场胎架拼装焊接、整体抬吊的方式进行安装。
小雨棚钢结构主要由40根钢管柱、37榀主桁架和52榀托桁架组成。

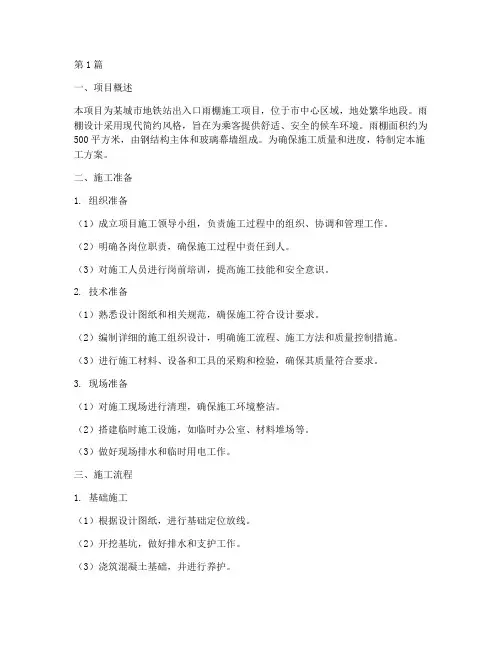

车站雨棚施工方案(3篇)
第1篇一、项目概述本项目为某城市地铁站出入口雨棚施工项目，位于市中心区域，地处繁华地段。
雨棚设计采用现代简约风格，旨在为乘客提供舒适、安全的候车环境。
雨棚面积约为500平方米，由钢结构主体和玻璃幕墙组成。
为确保施工质量和进度，特制定本施工方案。
二、施工准备1. 组织准备（1）成立项目施工领导小组，负责施工过程中的组织、协调和管理工作。
（2）明确各岗位职责，确保施工过程中责任到人。
（3）对施工人员进行岗前培训，提高施工技能和安全意识。
2. 技术准备（1）熟悉设计图纸和相关规范，确保施工符合设计要求。
（2）编制详细的施工组织设计，明确施工流程、施工方法和质量控制措施。
（3）进行施工材料、设备和工具的采购和检验，确保其质量符合要求。
3. 现场准备（1）对施工现场进行清理，确保施工环境整洁。
（2）搭建临时施工设施，如临时办公室、材料堆场等。
（3）做好现场排水和临时用电工作。
三、施工流程1. 基础施工（1）根据设计图纸，进行基础定位放线。
（2）开挖基坑，做好排水和支护工作。
（3）浇筑混凝土基础，并进行养护。
2. 钢结构主体施工（1）安装钢结构柱、梁、板等构件，确保其位置准确。
（2）进行钢结构焊接，确保焊接质量。
（3）进行钢结构防腐处理，提高耐久性。
3. 玻璃幕墙施工（1）安装玻璃幕墙框架，确保其垂直度和水平度。
（2）安装玻璃面板，注意安全防护。
（3）进行玻璃幕墙密封处理，防止渗漏。
4. 附属设施施工（1）安装照明、排水等附属设施。
（2）进行电气设备安装和调试。
（3）进行消防设施安装和验收。
四、施工方法1. 基础施工（1）采用机械开挖基坑，人工清底。
（2）采用钢筋笼模板浇筑混凝土基础。
（3）混凝土养护期为28天。
2. 钢结构主体施工（1）采用现场焊接方法进行钢结构焊接。
（2）钢结构防腐采用热镀锌处理。
（3）钢结构安装采用吊装方法。
3. 玻璃幕墙施工（1）玻璃幕墙框架采用现场焊接和组装。
（2）玻璃面板采用现场安装。
铁路站台雨棚钢结构柱梁先栓后焊施工工法
铁路站台雨棚钢结构柱梁先栓后焊施工工法铁路站台雨棚钢结构柱梁先栓后焊施工工法一、前言铁路站台雨棚是铁路铺架设于站台上方的遮阳设施，为乘客提供遮蔽和休息的场所。
传统的雨棚结构多以钢结构为主，因其具有强度高、稳定性好等特点，而且钢结构可以模块化制作，方便安装和维护。
本文将介绍一种钢结构雨棚柱梁的先栓后焊施工工法，具有施工简便、效率高、质量可控等优点。
二、工法特点该施工工法采用先栓后焊的顺序，将雨棚柱梁和基础通过螺栓连接，然后在连接处进行钢结构焊接。
这种施工工法具有以下特点：1. 施工简便：栓接与焊接结合，既充分利用了螺栓连接的便捷性，又能够通过焊接提高钢结构的整体强度。
2. 效率高：栓接能够快速完成，提高施工效率。
而焊接能够确保连接处的刚性，提高钢结构的稳定性。
3. 质量可控：通过精确控制栓接和焊接质量，可以保证雨棚柱梁的整体质量和稳定性。
4. 安全可靠：栓接能够提供额外的抗震能力，而焊接能够增加连接点的刚性，提高雨棚的抗风性能。
三、适应范围该工法适用于铁路站台雨棚的制作和安装，尤其适用于大面积雨棚的建设。
由于施工工艺简便，适应范围广，可以满足各类站台的需求。
四、工艺原理该工法的工艺原理主要是将雨棚柱梁与基础通过螺栓连接，然后进行焊接，实现钢结构的稳定性和整体强度。
在施工中，需要根据实际工程情况，采取不同的技术措施，例如在栓接和焊接过程中进行质量控制，以确保连接处的强度和稳定性。
五、施工工艺1. 基础准备：在站台上按照设计要求设置基础支撑点，并进行基础的施工准备，包括浇筑混凝土、埋设螺栓等。
2. 栓接：将预制的雨棚柱梁提升到支撑点上，通过螺栓将柱梁与基础连接起来。
栓接过程中需要保证连接处的位置准确，并进行栓紧操作，以确保连接的稳定性。
3. 焊接：栓接完成后，对连接处进行焊接。
焊接需要注意焊接电流、电压、速度等参数的控制，以确保焊接质量。
焊缝应符合设计要求，并进行非破坏性检测。
4. 后期处理：完成焊接后，对焊缝进行打磨和喷涂防腐处理，以延长雨棚的使用寿命。

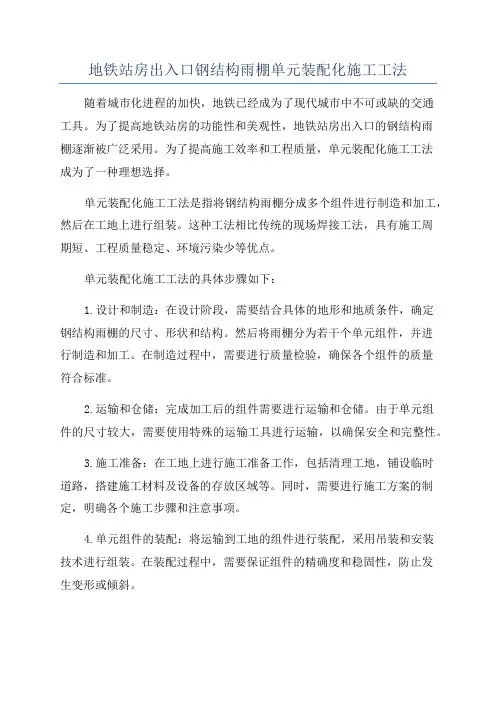

地铁站房出入口钢结构雨棚单元装配化施工工法
地铁站房出入口钢结构雨棚单元装配化施工工法随着城市化进程的加快，地铁已经成为了现代城市中不可或缺的交通工具。
为了提高地铁站房的功能性和美观性，地铁站房出入口的钢结构雨棚逐渐被广泛采用。
为了提高施工效率和工程质量，单元装配化施工工法成为了一种理想选择。
单元装配化施工工法是指将钢结构雨棚分成多个组件进行制造和加工，然后在工地上进行组装。
这种工法相比传统的现场焊接工法，具有施工周期短、工程质量稳定、环境污染少等优点。
单元装配化施工工法的具体步骤如下：1.设计和制造：在设计阶段，需要结合具体的地形和地质条件，确定钢结构雨棚的尺寸、形状和结构。
然后将雨棚分为若干个单元组件，并进行制造和加工。
在制造过程中，需要进行质量检验，确保各个组件的质量符合标准。
2.运输和仓储：完成加工后的组件需要进行运输和仓储。
由于单元组件的尺寸较大，需要使用特殊的运输工具进行运输，以确保安全和完整性。
3.施工准备：在工地上进行施工准备工作，包括清理工地，铺设临时道路，搭建施工材料及设备的存放区域等。
同时，需要进行施工方案的制定，明确各个施工步骤和注意事项。
4.单元组件的装配：将运输到工地的组件进行装配，采用吊装和安装技术进行组装。
在装配过程中，需要保证组件的精确度和稳固性，防止发生变形或倾斜。
5.接口处理和连接：完成组装后，需要进行接口处理和连接。
包括组件之间的焊接，连接螺栓的安装等。
这一步骤需要进行严密的检查，确保连接的牢固和稳定。
6.装饰和保护层：组装完成后，需要进行装饰和保护层的施工，包括进行涂料喷涂、防腐处理等。
这一步骤可以增加雨棚的美观性，并提高其使用寿命。
单元装配化施工工法的优势在于可以提高施工效率和工程质量。
由于组件在工厂进行制造和加工，可以避免现场焊接过程中的质量问题和运输路径问题。
工程周期也大大缩短，可以减少对交通的影响，提高施工进度。
同时，由于工地上的作业相对较少，也减少了对环境的污染。
然而，单元装配化施工工法也存在一些挑战。

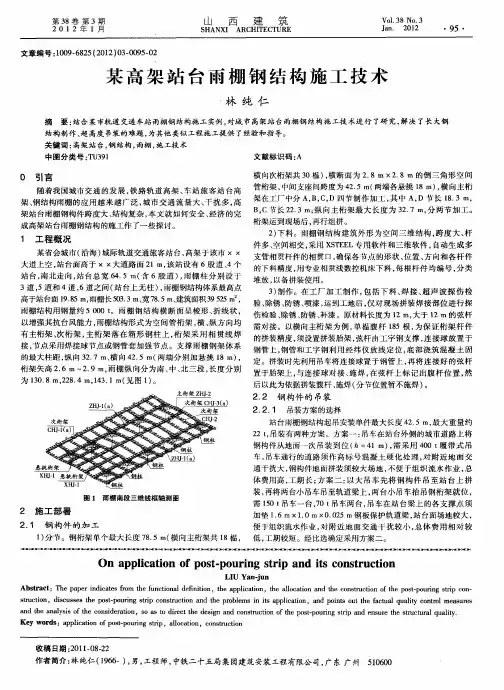

某高架站台雨棚钢结构施工技术
