接地线的安装要求及方法和步骤
接地线使用管理制度与装拆接地线的要求
接地线使用管理制度与装拆接地线的要求1.引言为了确保人员和设备的安全，保障电力设施的安全运行，电气设备的使用肯定要依照规定进行接地处理，保证设备接地的安全牢靠。
同时，为了规范员工接地线的使用和管理，在企业内部必需订立一套完善的接地线使用管理制度。
2. 接地线使用管理制度2.1 目的此管理制度的目的是为了规范员工在使用接地线时必需符合安全规定，保证接地线使用的安全性，确保员工和设备的安全。
2.2 管理要求1.接地线的制作、检查和使用应当符合相应的国家标准或行业标准。
2.接地线应加强保养，摇动部分不得生锈，变形或破损。
3.接地线的长度应当充足使用要求，同时电主电源的接线接地线长度应符合操作规范。
4.接地线装配完后，应进行全面的检查和测试，确认正确后才能进行下一步骤的操作。
5.工人在使用接地线时，应正确佩戴绝缘鞋、手套等防护用品，保证工人的安全。
6.为了保证接地线的快捷性，使用过后的接地线应当吊挂进行保存，防止接地线变形和损坏。
2.3 使用方法1.接地线应首先与被接地的设备或体系接触，并且与地面彻底接触。
2.此接地线的另一端应连接到接地装置或被接地的设备或体系上。
3.接地线的加长和连接应避开在连接头处作弯折。
4.执行临电作业时，管控地棒或其他仿佛物品不得与接地线单独使用。
3. 接地线的要求3.1 接地线的选用接地线选用应符合以下要求：1.接地线应符合国家标准以及行业标准的要求。
2.接地线的承压本领应符合设备工作中显现的应力。
3.接地线应具有耐磨损，不易开裂、老化以及耐臭氧和耐油性能。
3.2 接地线的安装及连接1.接地线的安装应符合国家标准以及行业标准的要求。
2.接地线的非连接部分应充足腐蚀防护要求。
3.接地线连接应保持良好的接触性能。
3.3 接地线的保养1.接地线应定期进行清洗和防潮处理。
2.接地线的连接应定期检查，确认无异常。
3.接地线的存放时应避开阳光直射和潮湿环境。
4. 接地线的装拆4.1 装拆步骤1.接地线装配前应进行全面的检查和测试，确认合格后方可进行下一步骤的操作。
接地工程施工(3篇)
第1篇一、施工准备1. 材料准备：根据设计要求，准备所需材料，如镀锌钢材、镀锌辅料、接地模块、接地线等。
确保材料质量符合国家标准，并做好材料的检查和验收工作。
2. 工具准备：准备焊接设备、切割工具、测量工具、打孔设备等施工所需工具。
3. 人员培训：对施工人员进行专业培训，确保他们了解接地工程的施工工艺、安全操作规程和注意事项。
二、施工步骤1. 地质勘察：根据设计要求，对施工场地进行地质勘察，了解土壤电阻率、地质结构等信息，为接地工程提供依据。
2. 接地体安装：按照设计要求，将接地体（如镀锌圆钢、扁钢等）埋设于地下。
接地体埋设深度应满足设计要求，一般不少于0.5米。
3. 接地模块安装：在接地体周围埋设接地模块，以确保接地电阻符合设计要求。
4. 接地干线连接：将接地模块与接地体连接，形成接地干线。
连接处应采用焊接或螺栓连接，确保连接牢固可靠。
5. 引下线安装：在建筑物或设施上安装引下线，将接地干线与引下线连接。
引下线应采用镀锌圆钢或扁钢，并按照设计要求进行焊接或螺栓连接。
6. 避雷带安装：在建筑物或设施顶部安装避雷带，将避雷带与引下线连接。
避雷带应采用镀锌圆钢或扁钢，并按照设计要求进行焊接或螺栓连接。
7. 接地电阻测试：完成接地工程后，对接地电阻进行测试，确保接地电阻符合设计要求。
三、施工注意事项1. 严格按照设计要求和规范进行施工，确保接地工程的可靠性和安全性。
2. 施工过程中，注意保护接地体、接地模块等材料，避免损坏。
3. 焊接时应注意焊接质量，确保焊接处饱满、无夹渣、无虚焊等缺陷。
4. 接地电阻测试应在施工完成后进行，确保接地电阻符合设计要求。
5. 施工过程中，注意安全防护，防止触电、坠落等事故发生。
6. 施工完成后，做好接地工程的验收工作，确保工程质量。
总之，接地工程施工是一项技术性较强的工程，需要严格按照规范和标准进行施工，确保接地工程的可靠性和安全性。
同时，施工过程中应注意细节，确保工程质量，为建筑物或设施提供安全保障。
专业接地工程施工(3篇)
第1篇一、施工准备1. 设计方案：根据建筑物、设备以及现场环境，制定合理的接地设计方案，包括接地体、接地线、接地引下线等。
2. 材料准备：选用符合国家标准的优质接地材料，如镀锌钢材、铜包钢垂直接地极、绝缘铜芯线等。
3. 工具准备：接地电阻测试仪、电焊机、扳手、螺丝刀等。
4. 人员准备：施工人员应具备相关技能，熟悉施工流程和操作规范。
二、施工步骤1. 接地体安装：按照设计方案，在建筑物周边或地下埋设接地体。
挖坑时，确保坑底平整，深度符合要求。
将接地体放入坑内，用土回填，确保接地体与土壤充分接触。
2. 接地线铺设：将接地线从接地体引出，按照设计要求，与建筑物内的接地引下线连接。
接地线应采用多股绞线，以确保导电性能。
3. 接地引下线安装：在建筑物内部，将接地引下线与接地线连接。
接地引下线可利用建筑钢筋，或采用镀锌圆钢、扁钢等材料。
4. 接地电阻测试：使用接地电阻测试仪，测试接地系统的接地电阻。
根据国家标准，接地电阻应小于4欧姆（国标）或小于1欧姆（美标）。
如接地电阻过大，需检查接地系统是否存在问题，如接地体埋设深度不足、接地线连接不良等。
5. 防雷接地施工：在建筑物顶部安装避雷针或避雷网，并将避雷针或避雷网与接地系统连接。
施工过程中，确保避雷针或避雷网与接地系统连接牢固。
6. 隐蔽工程验收：在接地系统施工完成后，进行隐蔽工程验收。
检查接地体、接地线、接地引下线等是否按照设计方案施工，确保接地系统质量。
三、施工注意事项1. 施工过程中，确保接地体与土壤充分接触，提高接地效果。
2. 接地线连接牢固，避免因连接不良导致接地电阻增大。
3. 接地电阻测试要严格按照国家标准进行，确保接地系统符合要求。
4. 防雷接地施工要确保避雷针或避雷网与接地系统连接牢固，提高防雷效果。
5. 施工人员要具备相关技能，熟悉施工流程和操作规范，确保施工质量。
总之，专业接地工程施工是一项技术性较强的工程，要求施工人员具备较高的专业素养。

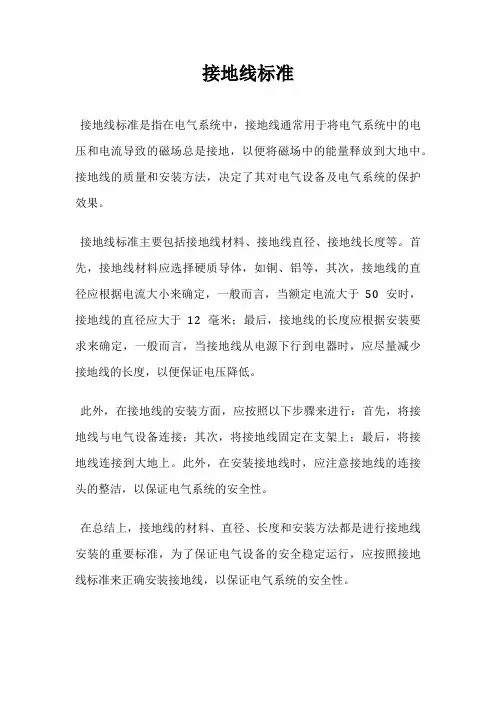

接地线标准
接地线标准
接地线标准是指在电气系统中，接地线通常用于将电气系统中的电压和电流导致的磁场总是接地，以便将磁场中的能量释放到大地中。
接地线的质量和安装方法，决定了其对电气设备及电气系统的保护效果。
接地线标准主要包括接地线材料、接地线直径、接地线长度等。
首先，接地线材料应选择硬质导体，如铜、铝等，其次，接地线的直径应根据电流大小来确定，一般而言，当额定电流大于50安时，接地线的直径应大于12毫米；最后，接地线的长度应根据安装要求来确定，一般而言，当接地线从电源下行到电器时，应尽量减少接地线的长度，以便保证电压降低。
此外，在接地线的安装方面，应按照以下步骤来进行：首先，将接地线与电气设备连接；其次，将接地线固定在支架上；最后，将接地线连接到大地上。
此外，在安装接地线时，应注意接地线的连接头的整洁，以保证电气系统的安全性。
在总结上，接地线的材料、直径、长度和安装方法都是进行接地线安装的重要标准，为了保证电气设备的安全稳定运行，应按照接地线标准来正确安装接地线，以保证电气系统的安全性。
接地施工方案范文
接地施工方案范文一、接地施工前的准备工作1.确定接地点的位置和数量：在接地施工前，需要对设备的位置和数量进行合理规划，确定接地点的位置，以确保接地能够有效地地连接到电气设备。
2.确定接地材料和规格：根据设备的种类和功率，选择合适的接地材料和规格，如铜、铝等材料，以及规定好的截面积和长度。
3.确定接地方式：根据使用环境和需求，确定接地的方式，如保护接地、功能接地等。
4.制定施工计划：根据设备的种类和安装位置，制定详细的施工计划，包括施工时间、施工步骤和施工人员的分工等。
二、接地施工的步骤1.施工前的安全检查：在施工前，需要对工作场所进行安全检查，确保没有电气和机械设备的运行和工人的安全。
2.接地线的敷设：根据施工计划，将接地线敷设到各个设备的接地点，确保线路的通畅和接地的可靠。
3.接地点的准备：在接地点周围进行必要的准备工作，如去除杂物、清理接地面等，以确保接地的质量。
4.接地线的连接：根据接地线的规定规定，将接地线连接到设备的接地点，并采取必要的措施，如螺栓固定、焊接等，以确保接地的安全可靠。
5.接地测试：在施工完成后，进行接地测试，以确保接地系统的质量符合相关标准要求。
测试包括地阻测试、绝缘测试等。
三、接地施工的注意事项1.安全措施：在施工过程中，要严格遵守相关的安全规范，如佩戴适当的个人防护设备，确保人员和设备的安全。
2.施工质量：接地施工是一项非常重要的工作，要确保施工质量符合相关的标准要求，以确保接地系统的可靠性。
3.施工环境：在施工过程中，要注意周围环境的安全和卫生，确保施工地点的整洁和通畅。
4.施工记录：在施工过程中，要做好相关的施工记录，包括施工时间、施工人员、施工地点等，以备后续的检查和维护。
以上是一份关于接地施工方案的建议，希望能对您有所帮助。
在实际施工过程中，要根据具体的情况进行调整和修改，确保施工质量和安全。
装设接地线电工技术操作规程
装设接地线电工技术操作规程一、前言接地线是电力系统中的重要部件，用于接地保护和保证安全运行。
为了保障电力系统工作人员的生命财产安全以及电力系统的正常运行，特制定本电工技术操作规程。
二、装设接地线的基本要求1. 接地线类型接地线分为以下两类：1.人体接地线：用于保护工作人员，通常接地电阻在2欧以下。
2.设备接地线：用于保护电力设备，通常接地电阻在4欧以下。
2. 接地线的敷设1.接地线应沿地面敷设，不能在桥梁或架空物下敷设。
2.接地线的敷设应避开下水道、地下管线等设施。
3.接地线钢管的连接应采用螺纹联接，塑料管的连接应采用扣环联接。
3. 接地电阻接地电阻的计算公式如下：R = （K * ρ） / S其中，R为接地电阻（欧姆），K为系数，ρ为土壤电阻率（欧姆•米），S为接地电极的有效接地面积（平方米）。
4. 接地电阻的测量测量接地电阻时，应按下列步骤操作：1.在接地线的电极植入点附近埋设两个参比电极，并接上电流源和电压表，组成电极井；2.在电极井内，将接地线割开，将两端接上电流源和电压表；3.断开电流源和电压表的连接，将电流源接到参比电极，电压表接到接地电极上；4.测量电流源对参比电极的电阻R1和电压表对接地电极的电阻R2；5.按公式计算得到接地电阻R。
5. 接地电阻的检查和测量周期接地电阻应在安装后24小时内进行测量，并定期每年进行检查和测量。
人体接地线应每6个月测量一次，设备接地线应每12个月测量一次。
三、装设接地线的技术操作流程1.在接地点附近，用钩镐或钻机打开地面，打入接地电极；2.将电极与接地线作螺纹连接或钩环连接，连接后应进行牢固性检查；3.在接地线中间和电源供应端各设置一个放电装置，以保护线路和设备；4.接地线的每个接头均应牢固可靠，并进行耐张应力测试。
四、安全注意事项1.在装设接地线时，要注意安全防范措施，穿戴好隔离服、手套等个人防护装备，在安装接地线时，应采用安全绳或安全带等固定装置；2.在检查和测量接地电阻时，应切断电源，确保人身安全；3.接地线和设备的接头应定期检查和保养，发现接头松动、变形等情况应及时处理；4.在遇到雷电、雷雨等情况时，应及时拆除接地线，避免雷电直接击中并损坏电力设备。
接地线安全施工守则
接地线安全施工守则随着电气设备的普及和电气用电量的增加，电气安全问题已经成为我们必须面对的难题之一。
在电气工程中，接地线具有重要作用，它能保护人们的人身安全，并能保护电气设备的安全运行。
但是，如果接地线的安装和施工不当，就会对人们的生命财产造成危害。
因此，在电气工程中，我们必须重视接地线的安全施工问题，积极采取正确的安全施工方法，有效地保证接地线的安全性能。
接地线的定义与作用接地线是指通过金属导体将电气设备的金属外壳与大地连接起来的导线。
接地线可以将故障电流引入大地，保护人们的人身安全，并保护设备的安全运行。
因此，接地线是电气设备必须具备的安全防护措施之一。
接地线的作用包括以下几方面：•保护人身安全：当电气设备发生漏电或接触电压时，如果有接地线，则漏电电流将通过接地线进入大地，避免了人体对电流的危害。
•保护设备安全：当电气设备的外壳发生漏电时，不仅会危害人体安全，还会使设备的绝缘性能降低，甚至导致电气设备的短路或损坏。
而接地线的作用就是将电气设备的外壳与大地相连，使外壳上的漏电电流通过接地线进入大地，避免了设备故障和损坏。
接地线的安装要求接地线的安装要求非常严格，需要遵循国家标准和行业规范。
下面，我们将介绍接地线安装的一些基本要求。
接地线的选材接地线的材料应选择优质铜线或镀铜线，抗拉强度应不低于400N/mm^2，并具有良好的导电性能和良好的耐腐蚀性。
在选材时，还应注意正确选择接地线的截面面积，以保证接地线的电气性能和安全性能。
接地线的敷设接地线应按照规范要求进行敷设，应准确铺设在地面上，不能进行直角和圆弧折弯，避免爆裂故障的发生。
沿途的电缆、光缆和非接地线等设备，在接地线与它们相交的地方应与接地线交叉布置，这样可以保证一定的距离，避免不必要的电气干扰。
接地线的连接接地线应按照规范要求连接，接地线与电气设备的金属外壳连接应牢固可靠，且具有良好的接触性能和绝缘性能。
在选择焊接方式时，应尽量采用氧化铝焊剂进行焊接，并在焊接完后对焊缝进行外覆保护，以避免外部环境对焊接部分的损坏。
高压挂接地线的具体步骤和要求
高压挂接地线的具体步骤和要求高压电线的世界，听起来可能让人觉得有点儿严肃，但别担心，今天咱们就来聊聊高压挂接地线这事，轻松点儿，幽默点儿，确保大家能听懂，也能记住。
毕竟，安全第一，搞清楚了步骤，我们才能在电力的世界里游刃有余。
1. 准备工作1.1 工具与材料首先，咱们得先准备好工具，别让自己跑去跟别人借东西，丢了面子不说，浪费时间也是大事。
你需要的工具主要有：绝缘手套、地线、地棒，还有一个可以信赖的电压检测器。
说到这，地线和地棒可不能马虎，要选那种质量靠谱的，毕竟这关系到咱们的安全，咱可不想在挂线的时候玩“电击游戏”。
1.2 环境检查然后，咱们得仔细检查一下环境。
看看四周有没有杂物，确保地面干燥、无障碍。
别小看这个步骤，搞不好你脚下的石头就能让你摔个四脚朝天。
再就是，观察天气，风和日丽的日子最适合干活，要是外面电闪雷鸣，还是老老实实待在家里看电视吧。
2. 挂接步骤2.1 断电检查接下来，咱们进入最关键的环节：挂接地线。
首先，一定要确保电源已经断掉。
这就像开车前检查刹车，绝对不能马虎。
用电压检测器检查一下，确保没有电流，才可以放手一搏。
毕竟，咱们要跟高压电打交道，谁都不想被电流扎一下，那滋味可不好受。
2.2 固定地线接着，咱们就要把地线挂上了。
找到设备上的接地端子，稳稳当当地把地线固定好。
这个时候，尽量用力均匀，不要让地线松松垮垮的，像是被风一吹就能掉下来。
固定好后，看看有没有脱落的地方，确保万无一失。
这一步做得扎实，咱们才可以安心。
3. 完成检查3.1 最终确认最后，完成之后，咱们得进行一次全面的检查。
再检查一遍连接，看看地线是不是牢固。
确认无误后，咱们才可以恢复电源。
这个环节就像打游戏通关一样，过关后再来一波大庆祝！但可别忘了，恢复电源之前，一定要确保周围没有人靠近，安全才是王道。
3.2 定期维护当然，挂接地线并不是一次性就完事了，咱们还得定期进行维护。
就像养花种草，得时不时浇水、修剪。
每隔一段时间检查一下地线，确保它们始终处于良好的状态。
接地系统施工规范与安装流程
接地系统施工规范与安装流程接地系统对于建筑物的安全运行起着至关重要的作用。
正确施工和安装接地系统能保障设备的正常工作，有效预防电气事故的发生。
本文将介绍接地系统的施工规范和安装流程，以及主要步骤和要求。
一、接地系统施工规范1. 设计与规划接地系统的设计应由专业工程师进行，确保符合国家和地方的相关规范标准。
施工前应编制详细的设计方案，并经过审查与审批。
2. 材料选择接地系统所使用的材料应符合国家相关标准。
选择导体时要考虑导电性好且有抗腐蚀性的材料，如优质铜材。
连接件和接头必须可靠耐用，在使用寿命内保持良好的接触性能。
3. 接地棒安装接地棒是接地系统的重要组成部分。
按照设计要求，接地棒应埋设在建筑物地下，其埋深一般不得小于1.5米，并确保接地棒与周围土壤良好接触。
4. 接地网建设接地网是将建筑物内所有金属设备通过导线连接在一起，形成一个导电通路。
接地网应根据设计方案进行铺设，接地网的导体间距应符合相关要求。
5. 设备接地所有设备均应进行接地。
设备的接地线径和材料应符合设计要求，并采取可靠的接地方式，如接地线与设备金属外壳直接焊接等。
接地线的连接点应固定牢固，以确保电流能够顺利流入地下。
6. 焊接施工接地系统中的焊接工作应由具备相关资质的焊接人员进行。
焊接前应仔细检查接地线和接地棒的质量，确保焊接接头牢固可靠。
二、接地系统安装流程1. 方案设计根据建筑物的结构和电气设备的特点，制定接地系统的设计方案。
方案中包括接地系统的布置图纸、设备清单、施工工艺及安全措施等内容。
2. 材料准备根据设计方案，准备好所需的导线、接地棒、连接件等材料，并对其进行检查，确保质量良好。
3. 接地棒埋设根据设计要求，选择合适的位置，在建筑物周围或室内埋设接地棒。
埋设前应对地基进行处理，确保土壤的导电性良好。
4. 导线连接根据设计方案，将导线与接地棒、设备进行连接。
连接处要求牢固可靠，接触电阻小，并使用防腐蚀措施，延长使用寿命。
电气设备接地施工法
电气设备接地是为了确保人身安全和设备的正常运行，将可能出现的故障电流引入大地，从而避免电气事故的发生。
接地施工法主要包括以下几个步骤：
1. 设计阶段：首先根据电气设备的特点和安装环境，按照国家及行业标准设计接地系统。
设计内容包括接地电阻的要求、接地体的材质和规格、接地线的选择等。
2. 施工准备：准备好所需的接地材料，如接地棒、接地板、接地线、铜鼻、接地模块等，以及相关的施工工具。
3. 接地体埋设：根据设计图纸，在指定位置挖掘接地沟，埋设接地体，如接地棒或接地板。
接地体应深入地下，一般要求接地体埋深不小于0.5米，并根据土壤电阻率调整深度。
4. 接地线连接：使用专用的接地线将电气设备和接地体连接起来，确保连接牢固可靠。
连接点应采取防腐处理，并使用适当的接线端子。
5. 接地电阻测试：完成接地线连接后，使用接地电阻测试仪检测接地系统的接地电阻值，确保其符合设计要求。
如果接地电阻值不符合标准，需要采取降阻措施，如添加降阻剂、扩大接地体表面积或使用接地网等。
6. 施工记录：详细记录施工过程中的关键步骤和参数，包括接地体的位置、接地电阻值等，便于未来的检查和维护。
7. 维护检查：定期对接地系统进行检查和维护，确保接地系统长期稳定运行。
整个接地施工过程应严格遵守相关电气规范和安全标准，确保施工质量和人员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线的安装要求及方法和步骤
1、安装要求：
①接地线应符合当地电气安全规范和标准的要求。
②接地线应选用导电性能良好、耐腐蚀的材料，如铜或镀锌钢。
③接地线应埋设在地下或靠近建筑物基础，以确保其稳固可靠。
④接地线应与主电源的中性线分开布置，防止干扰和干扰回流。
2、安装方法和步骤：
⑤确定接地点：选择一个合适的接地点，通常是在建筑物附近的土壤中选择湿度较高的区域。
⑥准备接地棒或接地网：根据实际情况选择接地棒或接地网，接地棒适用于小型电气设备，接地网适用于大型电气系统。
⑦准备接地线：选择合适规格的接地线，长度应足够覆盖从接地点到电气设备的距离。
⑧清理接地点：清除接地点周围的杂物和污垢，确保接地点与土壤有良好的接触。
⑨安装接地棒或接地网：将接地棒或接地网垂直埋设在接地点，并确保其稳固固定在地面中。
⑩安装接地线：将一端连接到接地棒或接地网上，另一端连接到需要接地的电气设备上。
连接点应采用可靠的螺栓或夹紧装置。
11 安装接地线保护装置：根据需要，可以安装接地线的保护装置，如避雷器或过电压保护器。
