除尘器性能测定实验
6可调文丘里管洗涤式除尘器实验指导书
1、 除尘器处理风量的测定
表 1：除尘器处理风量测定结果记录表
实验时间：
烟气干球温度：
烟气湿球温度：
烟气相对湿度：
烟气密度：
大气压力：
风管横截面积
测定次数 进口微压计读数 进口微压计倾斜角
出口微压计读数
1
出口微压计倾斜角
5
可调文丘里管洗涤式除尘器实验
2 3 4 5
2、 除尘器阻力的测定
进口处测 测定次数
3
可调文丘里管洗涤式除尘器实验
实验装置图
1． 透明有机玻璃进气管段 1 付，配有动压测定环，与微压计配合使用可测定 进口管道流速和流量； 2． 自动粉尘加料装置(采用调速电机)，用于配置不同浓度的含灰气体； 3． 入口管段采样口，用于入口气体粉尘采样；也可利用比托管和微压计在此 处测定管道流速； 4． 文丘里洗涤器入口测压环，与 U 型压差计一道用来测定文丘里洗涤器的压 力损失； 5． 文丘里洗涤器粉尘调节塞； 6． 文丘里洗涤器，包括有机玻璃主体，可调喉部活塞（通过上下移动可调节 文丘理的喉部空隙面积，从而改变文丘里的喉部气体流速），洗涤液进液装置， 是气体中颗粒物与洗涤液接触的主要场所； 7． 漩涡流量计； 8． 洗涤液循环槽系统，包括储液槽；进水（D15）口及阀；溢流口、放空口 加上管道和阀门组成的排液系统；不锈钢水泵（通过控制箱面板按钮控制运行）、 控制阀、流量计组成的循环液系统。该系统用来储存、循环洗涤液; 9． 有机玻璃离心脱水筒，顶部配有精除沫器，用于来自文丘里吸收器的气液 分离，底部设有洗涤液循环储箱； 10． 文丘里洗涤器出口测压环，与 U 型压差计一道用来测定文丘里洗涤器的压 力损失；
六、 实验结果讨论：
除尘器出口参数测量
采样体 积(m3)
电除尘实验报告
一、实验目的1. 了解电除尘的工作原理和结构；2. 掌握电除尘器的基本操作方法；3. 研究不同参数对电除尘效率的影响；4. 评估电除尘器的实际应用效果。
二、实验原理电除尘器是一种利用高压直流电场使含尘气体中的粉尘颗粒带电，在电场力作用下迁移到电极上，从而实现气体净化的设备。
电除尘器主要由电场区、灰斗、电极和控制系统等部分组成。
当含尘气体通过电场区时，粉尘颗粒在电场力的作用下向电极运动，最终沉积在电极上，达到净化气体的目的。
三、实验仪器与材料1. 电除尘器；2. 高压直流电源；3. 含尘气体发生器；4. 粉尘颗粒计数器；5. 粉尘浓度计；6. 电压表、电流表、功率表等测量仪器；7. 实验记录表格。
四、实验步骤1. 连接实验仪器，检查各部分是否正常；2. 调节高压直流电源，设定电压为10kV；3. 开启含尘气体发生器，使含尘气体以一定流速通过电除尘器；4. 在电除尘器出口处，使用粉尘颗粒计数器和粉尘浓度计实时监测粉尘浓度；5. 记录不同电压、电流、功率等参数下，电除尘器的除尘效率；6. 分析实验数据，评估电除尘器的实际应用效果。
五、实验数据与分析1. 电压对除尘效率的影响实验结果显示，随着电压的升高，电除尘器的除尘效率逐渐提高。
当电压达到10kV时，除尘效率达到最大值。
但过高的电压会导致电极击穿，降低除尘效率。
因此，在实际应用中，应根据具体情况选择合适的电压。
2. 电流对除尘效率的影响实验结果显示，随着电流的增大，电除尘器的除尘效率逐渐提高。
当电流达到5A 时，除尘效率达到最大值。
但过大的电流会增加能耗，降低除尘效果。
因此，在实际应用中，应根据具体情况选择合适的电流。
3. 功率对除尘效率的影响实验结果显示，随着功率的增大，电除尘器的除尘效率逐渐提高。
当功率达到50W 时，除尘效率达到最大值。
但过大的功率会增加能耗，降低除尘效果。
因此，在实际应用中，应根据具体情况选择合适的功率。
4. 实际应用效果评估根据实验数据，电除尘器在实际应用中具有良好的除尘效果。
旋风除尘器说明书(共5篇)
篇一：旋风除尘器说明书(南京工程)实验一数据采集旋风除尘器设备型号：cjk02一、实验目的和设备特点通过本实验掌握旋风除尘器性能测定的主要内容和方法，并且对影响旋风除尘器性能的主要因素有较全面的了解。
1、管道中各点流速和气体流量的测定2、旋风除尘器的压力损失和阻力系数的测定3、旋风除尘器的除尘效率的测定设备特点：1、可测定旋风除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与直接打印输出功能、）。
4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与直接打印输出功能）。
5、设备带有机械自动发尘装置、发尘量可精确控制调节。
6、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更精确。
7、处理风量、进尘浓度等可自行调节。
8、该装置可在线数据采集、也可备用数据采集接口、设备系统还在净化设备前后配有人工采样口。
二、技术条件与指标1、环境温度：5℃～40℃2、风量：400~700m3/h；3、风压：270~290mmh2o；4、除尘效率：75%~85%；5、压力降：<2000pa；6、气体含尘浓度：<50g/ m3；7、风机：风量480m3/h，风压1300pa； 8、尾气收集装置含收集罩、收集管道； 9、控制屏和框架均为不锈钢； 10、规格：≥2000mm×550mm×2000mm； 11、电源电压：220v/380v 三相四线制功率1200w。
三、实验原理1、气体温度和含湿量的测定由于除尘系统吸入的是室内空气，所以近似用室内空气的温度和湿度代表管道内气流的温度ts和湿度yw。
由挂在室内的干湿球温度计测量的干球温度和湿度温度，可查得空气的相对湿度ф，由干球温度可查得相应的饱和水蒸气压力pv，则空气所含水蒸气的体积分数yw=фpv （式1）pa式中 pv饱和水蒸气压力，kpa pa 当地大气压力， kpa 2、管道中各点气流速度的测定本实验用测压管和u型管压力计或（倾斜微压计）测定管道中各测点的动压pk 和静压ps 。
除尘实验实验
3.左过滤右清灰
关闭阀门T2、打开阀门T1，正面 双开开关旋向左边关位置、 后面的双 开开关旋向右边关位置，左边布袋过滤， 右边布袋清灰，净化后气体从滤除尘、左清灰右过滤和左过滤 右清灰三个流程工作示意图。
2.影响袋式除尘效率的因素主要有哪些？
大气污染控制工程实验 实验一 除尘实验 （旋风除尘、袋式除尘）
旋风除尘实验
〔实验目的〕
1.了解旋风除尘器的常用结构型式和性能特点； 2.掌握旋风除尘器的基本原理及基本操作方法； 3.掌握用质量法计算除尘器的除尘效率。
〔实验原理〕
旋风除尘器是利用旋转气流产生的离 心力使尘粒从气流中分离的装置。气流作 旋转运动时，尘粒在离心力作用下逐步移 向外壁，到达外壁的尘粒在气流和重力作 用下沿壁面落入灰斗。
〔设备及用具〕
1.旋风除尘器：湖南长沙长风教具厂生产 2.托盘天平 3.锯木屑或米糠 4.电源插线板
旋风除尘器实验装置
〔实验步骤〕
1.用托盘天平称出发尘量（Gf）； 2.同时启动风机和发尘搅拌器，进行除尘，
记下除尘所需要的时间 (T)； 3.除尘结束后，称出被捕集的粉尘量 (Gs)；
4、计算除尘器的除尘效率：
Gs 100 %
Gf
〔实验思考题〕
1、画出旋风除尘器除尘原理示意图;
2、简述旋风除尘器主要应用领域及处理 何种含尘废气。
袋式除尘实验
〔实验目的〕 1. 通过本实验，进一步提高对袋式除尘器
的结构形式和除尘机理的认识; 2. 掌握袋式除尘器基本操作方法。
〔实验原理〕
含尘气流从下部进入圆筒形滤袋，在通 过滤料的孔隙时，粉尘被捕集于滤料上，透 过滤料的清洁气体由排出口排出。沉积在滤 料上的粉尘，通过逆气流清灰的方式，从滤 料表面脱落，落入灰斗。

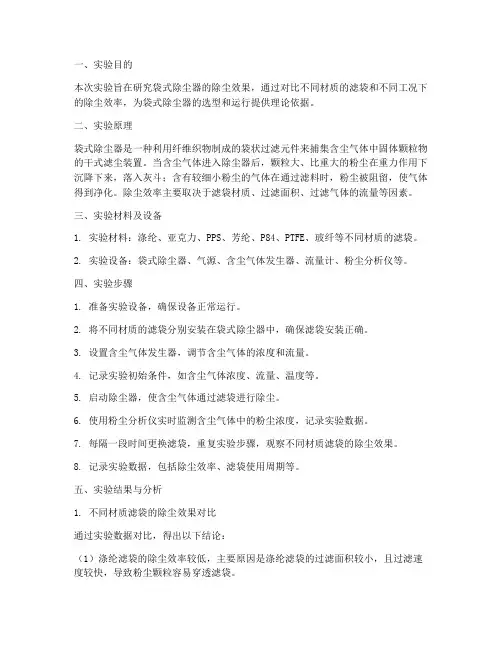

袋式除尘器实验报告
一、实验目的本次实验旨在研究袋式除尘器的除尘效果，通过对比不同材质的滤袋和不同工况下的除尘效率，为袋式除尘器的选型和运行提供理论依据。
二、实验原理袋式除尘器是一种利用纤维织物制成的袋状过滤元件来捕集含尘气体中固体颗粒物的干式滤尘装置。
当含尘气体进入除尘器后，颗粒大、比重大的粉尘在重力作用下沉降下来，落入灰斗；含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。
除尘效率主要取决于滤袋材质、过滤面积、过滤气体的流量等因素。
三、实验材料及设备1. 实验材料：涤纶、亚克力、PPS、芳纶、P84、PTFE、玻纤等不同材质的滤袋。
2. 实验设备：袋式除尘器、气源、含尘气体发生器、流量计、粉尘分析仪等。
四、实验步骤1. 准备实验设备，确保设备正常运行。
2. 将不同材质的滤袋分别安装在袋式除尘器中，确保滤袋安装正确。
3. 设置含尘气体发生器，调节含尘气体的浓度和流量。
4. 记录实验初始条件，如含尘气体浓度、流量、温度等。
5. 启动除尘器，使含尘气体通过滤袋进行除尘。
6. 使用粉尘分析仪实时监测含尘气体中的粉尘浓度，记录实验数据。
7. 每隔一段时间更换滤袋，重复实验步骤，观察不同材质滤袋的除尘效果。
8. 记录实验数据，包括除尘效率、滤袋使用周期等。
五、实验结果与分析1. 不同材质滤袋的除尘效果对比通过实验数据对比，得出以下结论：（1）涤纶滤袋的除尘效率较低，主要原因是涤纶滤袋的过滤面积较小，且过滤速度较快，导致粉尘颗粒容易穿透滤袋。
（2）亚克力滤袋的除尘效率较高，主要原因是亚克力滤袋的过滤面积较大，且过滤速度适中，有利于粉尘颗粒的拦截。
（3）PPS、芳纶、P84、PTFE、玻纤等材质的滤袋除尘效果较好，其中PTFE滤袋的除尘效率最高，主要原因是PTFE滤袋具有较好的过滤性能和耐腐蚀性。
2. 不同工况下的除尘效果分析（1）含尘气体浓度对除尘效率的影响：实验结果表明，随着含尘气体浓度的增加，除尘效率逐渐降低。
布袋式除尘实验
二、实验特点及原理
原理：
1、含尘气流从进气管进入，从下部进入圆筒形滤袋，在通过滤料的 孔隙时粉尘被捕集与滤料上，透过滤料的清洁气体由排气管排出；
2、沉积在滤料上的粉尘，可在振动的作用从滤料表面脱落，落入灰 斗中；
3、滤料本身网孔较大，粉尘因截流、惯性碰撞、静电和扩散等作用 ，逐渐在滤袋表面形成粉尘层，常称为粉层初层；
8、称出布袋除尘器的收尘量GS；
9、关闭控制箱主电源；
10、检查设备状况，整理好实验用的仪表、设备，计算、整理实验数 据，没有问题后离开。
六、数据处理及记录
分别记录除尘器进口和出口的灰尘量，并结合进灰时间和 风量，计算出该除尘器的进灰浓度及除尘效率η ，其中：
η Gs 100% Gj
启动自动发尘装置电机，并可调节转速控制加灰速率；
五、操作步骤
6、当U型压差计显示的除尘器压力损阻上升到1000Pa时，可在主风机 正常运行的情况下启动振打电机2min进行清灰即可；
7、实验完毕后依次关闭发尘装置、主风机，然后启动振打电机进行 清灰5min，待设备内粉尘沉降后，清理卸灰装置。
布袋式除尘实验
一、实验目的
1、通过实验掌握布袋式除尘器的结构形式及运行操作 2、进一步提高对除尘器除尘机理的认识
二、实验特点及原理
特点： 1、实验装置为布袋除尘器，它是过滤式除尘器的一种，
这种装置主要采用纤维织物作滤料，常用在工业尾气的除 尘方面;
2、它的除尘效率一般可达99%以上;
七、注意事项
（1）必须熟悉仪器的使用方法； （2）注意及时清灰； （3）长期不使用时，应将装置内的灰尘清干净，放在干
大气污染控制工程-实验课-资料
2020/1/31
三、实验设备和仪器
2020/1/31
图 新型高效液相介质除尘脱硫一体化装置
（1- 进气管；2-筛网；3-补液管；4-筒体；5溢流管；6-弧形碎液盘；
7-锥体；8-滚动体；9- 回流挡液板；10-溢流管 ）
实验设备
a
旋风除尘器除 尘性能试验装
置系统图
1-喇叭形入口；2-管道；3-测孔；4-压损测定断面；5-旋风除尘器； 6-闸板阀；7-风机
2020/1/31
实验仪表
• 本试验采用质量法测定旋风除尘器的除尘效率。实验 用仪器如下：
➢ 倾斜微压计：2台； ➢ U形压差计：1个； ➢ 毕托管：2支； ➢ 干湿球温度计：1支； ➢ 空盒气压计：1台； ➢ 托盘天平（分度值1g）：1台； ➢ 秒表：2块； ➢ 钢卷尺：2个。
2020/1/31
• 实验仪器
•
1．微压计 1个；
•
2．倾斜微压计YYT－200型 3台；
•
3．毕托管 2支；
•
4．秒表 2个；
•
5．托盘天平 分度值为1g l台；
•
6．干燥器 2个；
•
7．超细玻璃纤维无胶滤筒 20个。
2020/1/31
四、实验步骤
• 1.运行除尘器，测进口和出风口的静压和管径中心的动压； • 2.称量500g滑石粉，在进风口处5min内均匀送尘完毕后，测进
全压 (Pa )
静压 (Pa )
动压 (Pa )
全压 (P a)
粉尘捕 集 量
(g)
除尘效 率 (%)
2020/1/31
电袋除尘器漏风率试验
电袋除尘器漏风率试验一、风险辨识1、试验区域照明不佳，试验现场隐患增加。
2、试验设备安装位置不合理，实验数据误差变大。
3、试验期间存在高空作业，人员防护不足。
4、机组运行工况不稳定，实验数据误差变大。
5、煤质不稳定，煤种偏离设计煤种，实验数据不准确。
6、工作人员误触碰现场设备热工保护元件导致设备跳闸。
7、试验期间设备发生异常，导致设备损坏或人身伤害。
二、风险预控措施1、试验地点各处须保证充足照明，防止因光线不足造成人员伤害事故。
2、严格根据试验方案及国标要求进行试验设备的安装测试，保证试验设备安全可用，实验数据准确可靠。
3、试验过程中如遇高空作业，提前做好作业范围内的安全隔离，按规定佩戴安全带，并做好防止高空坠物的措施。
4、试验期间，运行人员精细调整，保持机组在规定额定负荷稳定运行。
5、试验前输煤专业应做好配煤上煤工作，尽量保证实验过程锅炉燃用煤种接近设计煤种。
6、试验、测试期间严禁触碰现场与试验无关的设备元件。
7、试验期间对机组的任何操作均由运行人员按规程进行，在测试期间设备如发生异常运行可能危及人身安全时，应及时撤离危险区域，工作人员迅速撤离现场，由运行人员处理，不准接近该设备或在该设备附近停留。
三、系统流程图2号机组电袋除尘器画面四、操作要点1、根据GB/T32154—2015《电袋复合除尘器性能测试方法》，在电袋除尘器进出口烟道，选择合适位置安装测点。
2、提前准备好220V临时电源供试验仪器使用。
3、标定氧、粉尘相关设备的运行监测仪表。
4、标定及安装试验仪器。
5、试验开始前进行锅炉全面吹灰，试验期间禁止锅炉吹灰。
6、维持机组燃用接近设计煤种的煤满负荷稳定运行，保持电除尘系统、干灰输送系统正常运行。
7、试验期间严密监视机组参数正常，维持机组参数稳定，调整风烟系统两侧风量平衡，无特殊情况禁止倒磨、停磨。
8、在电袋除尘器进出口测点处烟道断面，同时测试烟气动压，得出进出口两端烟气流量，再通过下式计算，计算除尘器漏风率：α∆=vin vinvout q qq-×100%α∆：除尘器漏风率，%；qvout：除尘器出口标况烟气量，m3/h；qvin：除尘器进口标况烟气量，m3/h。
300 MW发电机组电除尘器改造性能试验及评价
300 MW发电机组电除尘器改造性能试验及评价摘要:对电除尘器改造为高频电源加柔性电极烟气深度净化装置进行性能测试及评价,为此类除尘器改造提供借鉴。
关键词:除尘器改造性能试验湖南某电厂#1炉300 MW燃煤发电机组于2001年12月投入试运行,电除尘器型号为2FAA3×45M—2×80－140(2台,截面224 m2双室三电场),设计除尘效率为η=99%;机组尾部烟气处理采用石灰石—石膏湿法全烟气脱硫,一炉一塔系统配置,脱硫系统未设置GGH。
2012年8月,该电厂对#1机组锅炉烟气治理工程进行了改造,包括原有静电除尘器的高频电源改造提效、增加脱硫后烟气柔性电极烟气深度净化装置。
改造后,静电除尘器效率达到99.41%,烟囱入口烟尘排放浓度及液滴排放浓度分别为为18.5 mg/m3、15.3 mg/m3,满足保证值要求。
1 设备参数1.1 锅炉型号锅炉制造厂及锅炉型号:哈尔滨锅炉厂HG-1025/18.2YM。
1.2 设计煤种煤种设计值:全水分(Mt)9.63%,收到基灰份(Aar)23.85%,干燥无灰基挥发分(Vdaf)21.55%,低位发热量(Qgr.ar)21347 J/g。
1.3 原除尘器参数数量:每台炉配2台电除尘器,电除尘器型号:2FAA3×45M－2×80－140(224m2),每台电除尘器入口烟气量:882000 m3/h,电除尘器保证效率:>99.1%,电除尘器本体阻力:<195 Pa,电除尘器本体漏风率:<3%。
2 改造范围及性能保证值2.1 改造范围(1)电除尘器提效改造:本体内部设备包括阴极系统、阳极系统、阴极振打系统、阳极振打系统等规范性检修;电除尘器供电系统采用高频电源;(2)柔性电极烟气深度净化装置本体范围内的全部设备;配套烟道及支架:含环保测点、爬梯、操作检修平台、膨胀节及防腐系统等;(3)电气及控制系统改造:采用最新技术的电气控制产品,包括:高压电源、高低压控制、电线电缆、桥架、照明系统、配套的盘柜端子箱等。
文丘里洗涤除尘器说明书
上海江科实验设备有限公司文丘里洗涤除尘器设备型号：CJK07一、实验目的和意义湿式除尘器是使含尘浓度气体与液体密切接触，利用水滴和颗粒的关心国家大事碰撞及他作用捕集粉尘或使粒径增大的装置。
文丘里洗涤器是湿式除尘器的一种，属高效除尘器，常用于高温烟气降温和除尘。
影响文丘里洗涤器性能的因素较多，为了使其在合理的操作条件下达到高除尘效率，需要通过实验研究各因素影响其性能的规律。
通过本实验：1、要进一步提高本科学生对文丘里洗涤器结构形式和除尘机理的认识；2、学习湿式除尘器动力消耗的测定方法；3、了解湿法除尘与干法除尘在除尘性能测定中的不同实验方法；4、管道中各点流速和气体流量的测定5、文丘里除尘器的压力损失和阻力系数的测定6、文丘里除尘器的除尘效率测定7、并通过实验方案设计和实验结果分析，加强学生综合应用和创新能力的培养。
设备特点1、可测定文丘里除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
3、配有微电脑粉尘浓度检测系统（能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与直接打印输出功能、）。
4、装置配有微电脑风量、风压检测系统（能在线监测各段的风压、风速、风量，并具有数据采集与直接打印输出功能）。
5、设备带有机械自动发尘装置、发尘量可精确控制调节。
6、设备配有气尘混合系统，使风管内的粉尘分布均匀、取样检测更精确。
7、处理风量、进尘浓度等可自行调节。
8、该装置可在线数据采集、也可备用数据采集接口、设备系统还在净化设备前后配有人工采样口。
二、实验原理和方法文丘里洗涤器性能（处理气体流量、压力损失、除尘效率、及喉口速度、液气比、动力消耗等）与其结构形式和运行条件密切相关。
本实验是在除尘器结构相识和运行条件已定的前提下，完成除尘器性能的测定。
1、处理气体量及喉口速度的测定和计算（1）处理气体量的测定和计算测定文丘里洗涤器处理气体量，应同时测出除尘器进、出口的气体流量（Q G1、Q G2）取其平均值作为除尘器的处理气体量（Q G）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
除尘器性能测定实验
除尘器的性能测定主要包括下列三项内容：
1．处理气体的流量；
2．除尘器的压力损失；
3．除尘效率；
一、实验目的
1．掌握除尘器性能测定的基本方法。
2．了解除尘器运行情况对其效率和阻力的影响。
二、实验内容
1．测定或调定除尘器的处理风景；
2．测定除尘器阻力与负荷的关系（即不同入口风速时阻力变化规律）；
3．测定除尘器效率与负荷的关系（即不同入口风速时除尘效率的变化规律）；
三、实验装置
实验采用的主要仪器：
（1）毕托管；（2）微压计；（3）电子秤（精度0.01克），自备；（4）秒表
（自备）；（5）含尘浓度采样仪（自备）。
2
四、实验方法
（1）风量的测定：
风量的测定采用毕托管测定，其原理是利用毕托管和微压计测出风管断面的
流速，从而确定风量，即
VFL
式中：L——风量，m3/s；
F——测量断面面积，m2；
V
——测量断面空气平均流速，m/s；
由于气流速度在风管断面上的分布是不均匀的，因此在同一断面上必须进
行多点测量，然后求出该断面的平均流速V。毕托管所测量的断面为Ø103mm
的圆形断面，故可划分为两环，微压计测出动压值Pd，相应的空气流速
ρ
2P
Vd
式中：Pd——测得的动压平均值；Pa；
——空气的密度，kg/m3；
3
（2）小旋风除尘器阻力的测定：
小旋风除尘器阻力
△Pq——小旋风除尘器进出口空气的全压差（Pa）；
Pl——沿程阻力，即静压孔4与5的静压差×1.3（Pa）；
Z——局部阻力，)0.52ζ(,2V ζZ2，（Pa）。
由于小旋风除尘器进出口管段的管径相等，故动压相等，所以
jq
PP
式中：jP——小旋风除尘器进出口空气的静压值，即用微压计测得的静压3和
4的静压值。于是：
ZPPPlj
（3）小旋风除尘器效率的测定
除尘器效率测定可采用重量浓度法，即按下式
%10012
Y
YY
式中：Y1——除尘器进口处平均含尘浓度，（mg/m3）；
Y2——除尘器出口处平均含尘浓度，（mg/m3）；
测定除尘效率时，必须用同样的仪器，同时在进、出口采样。
由于除尘器的效率与粉尘的粒度、比重以及除尘器的运行工况有很大关系，
因此在给出除尘器效率时，应同时说明除尘器处理粉尘的分散度、比重和运行工
况，或者直接测出除尘器的分级效率。
四、测定结果整理
把测定得到的各种数据整理后求出该除尘器的风量，设备阻力以及除尘效
率，并根据所得结果，对该除尘器进行评价。
4
除尘器性能测定记录表
断面面积 F （m2） （Ø103mm） 测得的动压平均值 Pd （Pa） 测得的动压平均值 Pd （Pa） 静压孔4和5的静压差值△Pj （Pa） 静压孔4与
5的静压差
值×1.3
Pe（Pa）
局部阻力
2
vρ
ζZ
52.0
（Pa）
旋风除尘器阻力
ZPP ΔP lj
（Pa）
1
2
3
4
5
备 注
项
目
工
况
