杠杆夹具设计说明书
机械制造工艺学 课程设计说明书 题目：CA1340杠杆夹具设计 学生姓名： 宣佳林 学 号： 班 级： B13112班 系 别： 机电工程学院 专 业： 机械设计制造及其自动化 指导教师： 马兰 成 绩： 2016年9月12日 序言 机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。 由于能所限，设计尚有许多不足之处，恳请各位老师给予指教。 目录 一、零件的分析 （一）零件的作用 题目所给的零件是CA1340自动车床上的杠杆（见附图），它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。
（二）零件的工艺分析 杠杆共有三组加工表面，它们之间有一定的位置要求，现分述如下： 1、以Φ6H7mm孔为中心的加工表面 这一组加工表面包括：两个Φ6H7mm的孔，粗糙度为；尺寸为20mm且与两个孔Φ6H7mm相垂直的四个平面，粗糙度为。其中，主要加工表面为两个Φ6H7mm的孔。 2、以Φ20H7mm孔为中心的加工表面 这一组加工表面包括：一个Φ20H7mm的孔及其倒角，粗糙度为；两个与Φ20H7mm孔垂直的平面，粗糙度为；一个中心轴线与Φ20H7mm孔中心轴线平行且相距8mm的圆弧油槽；还有一个与Φ20H7mm孔垂直的油孔Φ4mm，并锪沉头孔。其中，Φ20H7mm孔及两端面为主要加工面。 3、以Φ8H7mm孔为中心的加工表面 这一组加工表面包括：两个Φ8H7mm的孔，；一个槽和一个M4mm的螺纹孔。其中，主要加工表面为Φ8H7mm孔。 这三组加工表面之间有一定的位置要求，主要是： （1）Φ6H7mm孔与Φ20H7mm孔具有平行度，公差为。 （2）Φ8H7mm孔与Φ6H7mm孔具有平行度，公差为。 由以上分析可知，对于这三组加工表面而言，可以先加工一面一孔，以它们为精准加工其它表面，并且可以保证加工面之间的位置精度要求。另外，该零件结构简单，工艺性好。 二 、工艺规程设计 （一）确定毛坯的制造形式 零件的材料为球墨铸铁QT45-5。考虑到零件结构简单，工艺性好，在工作过程中受力不大及没有经常承受交变载荷，因此，应该选用铸件。由于零件年产量为4000件，以达到大批生产的水平，而且零件的轮廓尺寸不大，重量在12kg以下，故可采用机械造型中的金属模铸造。这从提高生产率，保证加工精度上考虑，也是应该的。
（二）基面的选择 基面的选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。 （1）粗基准的选择。按照有关粗基准原则，应以Φ32mm外圆柱面为粗基准面（两个短V形块定位），限制4个自由度，用不加工面（挡销定位，见夹具装配图）限制一个移动的自由度，再用Φ8H7mm孔的外圆面（支撑钉定位）限定一个转动的自由度，达到完全定位。 （2）精基准的选择。精基准选择的原则有：基准重合原则、基准统一原则、互为基准原则和自为基准原则。在选择时，主要应考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
（三）制定工艺路线 制定工艺路线的出发点，应该是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用夹具，并尽量使工作集中来提高生产率。除此以外，还应当考虑经济效率，以便使生产成本尽量下降。
1、工艺路线方案一 工序1 粗铣、半精铣、精铣Φ20H7mm孔端面A。 工序2 粗铣、半精铣Φ6H7mm孔的四个端面及Φ20H7mm孔端面B，精铣端面B。 工序3 钻Φ4油孔、锪Φ8mm沉头孔。 工序4 同时钻Φ6mm，Φ8mm孔和R3mm圆弧油槽。 工序5 粗铰Φ6mm，Φ8mm，Φ20mm三孔。 工序6 锪Φ20H7mm孔两端倒角。 工序7 粗铣、精铣槽。 工序8 钻M4螺纹底孔。 工序9 攻M4螺纹孔。 工序10 精铰Φ6H7mm，Φ8H7mm，Φ20H7mm三孔。 工序11 终检。
2、工艺方案二 工序1 粗铣、半精铣、精铣Φ20H7mm孔端面A。 工序2 粗铣、半精铣、精铣Φ6H7mm孔的四个端面及Φ20H7mm孔的B端面。 工序3 钻R3mm圆弧油槽。 工序4 同时钻Φ6H7mm，Φ8H7mm两孔和扩Φ20H7mm孔。 工序5 粗铰Φ6H7mm，Φ8H7mm，Φ20H7mm三孔。 工序6 精铰Φ6H7mm，Φ8H7mm，Φ20H7mm三孔。 工序7 锪Φ20H7mm孔两端倒角。 工序8 钻Φ4mm油孔，锪Φ8mm沉头孔。 工序9 钻M4mm螺纹底孔。 工序10 攻M4mm螺纹孔。 工序11 粗铣、精铣槽。 工序12 终检。
3、工艺方案的比较与分析 上述两个方案的特点在于：方案一与方案二在1~2两道工序相同，只是方案一先加工油槽，然后用它可以限制一个转动的自由度。另外，精铰孔置于最后加工。而方案二却不同，精铰孔置于粗铰孔之后，可以用它作为精准来加工其它表面，提高精度要求，但从两方案比较可以看出，它们在位置精度上的要求仍不易保证，并且在一道工序中同时钻几个孔，只能选用专门设计的组合机床（但在成批生产时，在能保证加工精度的情况下，应尽量不选用专用组合机床）加工，这样便增加了加工设备的要求，经济花费会相应提高，因此，综合以上两个方案及零件的技术要求，可以先加工Φ20H7mm孔的两端面，以它为精基准面，Φ32mm外圆面及R10mm圆弧面辅助定位来钻R3mm的圆弧油槽（精度要求可以不考虑），扩、铰Φ20H7mm的孔，然后再以Φ20H7mm孔端面及其孔为精基准面，R10mm圆弧面辅助定位来加工Φ6H7mm，Φ8H7mm孔及部分端面和槽，这样基准重合与统一，不仅可以保证尺寸精度，还可以保证位置精度。而油孔及螺纹孔，它们的精度要求不高，可以放于最后加工，仍以Φ20H7mm孔端面及其孔与Φ6H7(Φ8H7)mm孔定位。由于加工过程中夹紧也比较方便，于是，最后的加工路线确定如下： 工序1 粗铣、半精铣、精铣Φ20H7mm孔的两端面。以Φ32mm外圆柱面和一个未加工面为粗基准，选用X61W型万能升降台铣床并加专用夹具。 工序2 钻R3mm圆弧油槽，扩Φ20H7mm孔。以Φ20H7mm孔的一个端面和Φ32mm外圆柱面为基准,选用Z5125型立式钻床和专用夹具。 工序3 粗铰、精铰Φ20H7mm孔，锪Φ20H7mm孔倒角。以Φ20H7mm孔的一个端面和Φ32mm外圆柱面为基准,选用Z5125型立式钻床和专用夹具。 工序4 粗铣、半精铣Φ6H7mm孔的四个端面。以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准,选用X61W型万能升降台铣床和专用夹具。 工序5 钻、粗铰、精铰Φ6H7mm两孔。以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准,选用Z5125型立式钻床和专用夹具。 工序6 钻、粗铰、精铰Φ8H7mm两孔。以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准,选用Z5125型立式钻床和专用夹具。 工序7 钻Φ4油孔、锪Φ8圆锥沉头孔。以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准, Φ8H7mm孔辅助定位,选用Z5125型立式钻床和专用夹具。 工序8 钻M4螺纹底孔、攻M4螺纹孔。以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准, Φ6H7mm孔辅助定位,选用Z5125型立式钻床和专用夹具。 工序9 粗铣、半精铣槽。以Φ20H7mm孔的一个端面和Φ20H7mm孔为基准, Φ6H7mm孔辅助定位,选用X61W型万能升降台铣床和专用夹具。 工序10 终检。
(四) 机械加工余量、工序尺寸及毛坯尺寸的确定 “C1340半自动车床杠杆”零件材料为QT45-5,生产类型为大批生产,采用机器造型,金属模铸造毛坯. 根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:
1.φ20孔外端面的加工余量(加工余量的计算成本长度为02.080) 加工余量计算表如下: 工序 加工尺寸及公差 铸件毛坯 (φ20二端面尺寸02.080) 粗铣二端面 半精铣床两端面 精铣床两端面
加工前尺寸 最大 91 83 81 最小 87 加工后尺寸 最大 91 83 81 80 最小 87 加工余量（单边） 最大 最小 2
加工公差（单边） (1)按照《金属机械加工工艺人员手册》表12-2，取毛坯的单边加工余量Z=,铸件尺寸精度等级为5，固偏差为±1。
（2）精铣余量：单边为,精铣偏差即零件偏差02.0. (3)半精铣余量:单边为Z=1mm，（见《简明机械加工工艺手册》表1-22），加工精度等级为IT11，所以本工序加工偏差为019.0（入体方向） （4）粗铣加工余量：分两次走刀，单边加工余量为Z=3mm, （《简明机械加工工艺手册》表1-22），加工精度等级为IT12，所以加工偏差为03.0（入体方向） 2.φ6二孔外端面的加工余量 (1) 按照《金属机械加工工艺人员手册》表12-2，取毛坯的单边加工余量Z=,铸件尺寸精度等级为5，固偏差为±。 (2)半精铣加工余量:单边为Z=见《简明机械加工工艺手册》表1-22），加
工精度等级为IT11，即本工序加工偏差为019.0
（3）粗铣加工余量： 单边为1Z=分两次走刀，固每次加工余量为Z=1Z/2=,加工精度等级为IT12，所以加工偏差为03.0 加工余量计算表（零件尺寸019.012） 工序 加工余量（单边） 工序尺寸 半精铣 019.012mm
粗铣（两次） 03.04.13mm
毛坯 5.05.019mm
3. φ6二孔加工余量，两内孔精度要求为IT7级，参照《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为 钻孔： φ 粗铰： φ Z=
精铰： φ012.006mm Z= 4. φ8孔的加工余量，孔的精度要求为IT7，《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为 钻孔： φ 粗铰： φ Z=
精铰： φ012.000.8mm Z= 5. φ20孔的加工余量，孔的精度要求为IT7，《金属机械加工工艺人员手册》表13-14，确定工序尺寸及余量为
CA6140杠杆课程设计说明书
CA6140杠杆课程设计说明书1.引言机械专业课程设计是以机械专业知识为基础的设计，在课程设计中能发现很多问题，同时也能学会很多。
理论与实践的结合，才是最完美的。
通过对此门学科的课程设计，我们在各方面得到了锻炼。
L能熟练运用机械专业的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
2.提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
3.学会使用手册及图表资料。
4.对所学的知识得到了复习，在此基础上有了一定的创新能力。
通过对CA6140杠杆831009的工艺及夹具设计，汇总所学专业知识如一体（如互换性与测量技术基础、机械设计、机械制造技术基础、塑料成型工艺与模具设计、材料成型基础、机械制造装备设计等）。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！5.提高解决问题的能力。
机械专业在社会上的应用以深入到各个方面，正确掌握专业知识与社会实践的应用已十分重要。
同时在遇到问题时，解决问题的能力也是非常重要的。
2.杠杆加工工艺规程设计2.1.零件的分析2.1.1零件的作用题目给出的零件是CA6140的杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合要符合要求。
2.1.2零件的工艺分析零件的材料为HT于铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此参考文献【1】孙XX.机械制造工艺及专用夹具设计指导.冶金工业出版社【2】艾X,肖诗纲.切削用量简明手册.机械工业出版社【3】崇凯.机械制造技术基础课程设计指南.化学工业出版社【4】毛平淮.互换性与测量技术基础.机械工业出版社【5】龚XX,蔡建国.机床夹具设计原理.陕西XX.1981【6】成大先.机械设计手册.化学工业出版社【7】黄如林.切削加工简明实用手册.化学工业出版社【8】张XX.机械加工工艺设计实用手册.航空工业出版社.1993 【9】吕XX机械制造技术基础.武汉理工大学出版社【10】胡城立,朱X.材料成型基础.武汉理工大学出版社【11】孟少农.机械加工工艺手册.机械工业出版社.1991 【12】冯XX.机械制造装备设计.机械工业出版社。
CA6140杠杆课程设计说明书
1.引言机械专业课程设计是以机械专业知识为基础的设计，在课程设计中能发现很多问题，同时也能学会很多。
理论与实践的结合，才是最完美的。
通过对此门学科的课程设计，我们在各方面得到了锻炼。
⒈能熟练运用机械专业的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
⒊学会使用手册及图表资料。
⒋对所学的知识得到了复习，在此基础上有了一定的创新能力。
通过对CA6140杠杆831009的工艺及夹具设计，汇总所学专业知识如一体(如《互换性与测量技术基础》、《机械设计》、《机械制造技术基础》、《塑料成型工艺与模具设计》、《材料成型基础》、《机械制造装备设计》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！5.提高解决问题的能力。
机械专业在社会上的应用以深入到各个方面，正确掌握专业知识与社会实践的应用已十分重要。
同时在遇到问题时，解决问题的能力也是非常重要的。
2.杠杆加工工艺规程设计2.1.零件的分析2.1.1零件的作用题目给出的零件是CA6140的杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合要符合要求。
2.1.1零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是杠杆需要加工表面以及加工表面的位置要求。
所加工零件立体图如下现分析如下：（1）主要加工面：1）小头钻Φ0.023025+以及与此孔相通的Φ14阶梯孔、M8螺纹孔；2）钻Φ0.1012.7+锥孔及铣Φ0.1012.7+锥孔平台；3）钻2—M6螺纹孔；4）铣杠杆底面及尺寸80mm 的侧面。
（2）主要基准面：1）以Φ45外圆面为基准的加工表面这一组加工表面包括：Φ0.023025+的孔、杠杆下表面2）以Φ0.023025+的孔为中心的加工表面这一组加工表面包括：Φ14阶梯孔、M8螺纹孔、Φ0.1012.7+锥孔及Φ0.1012.7+锥孔平台、2—M6螺纹孔及其倒角。
等臂杠杆及夹具说明书

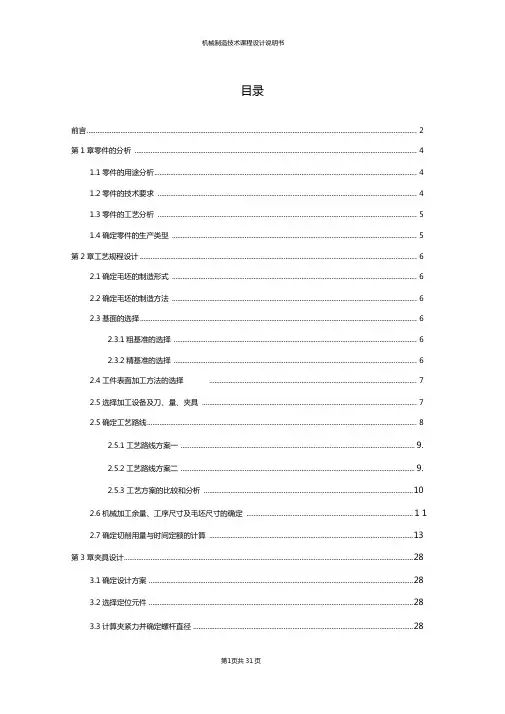

目录前言 (2)第1章零件的分析 (4)1.1零件的用途分析 (4)1.2零件的技术要求 (4)1.3零件的工艺分析 (5)1.4确定零件的生产类型 (5)第2章工艺规程设计 (6)2.1确定毛坯的制造形式 (6)2.2确定毛坯的制造方法 (6)2.3基面的选择 (6)2.3.1粗基准的选择 (6)2.3.2精基准的选择 (6)2.4工件表面加工方法的选择 (7)2.5选择加工设备及刀、量、夹具 (7)2.5确定工艺路线 (8)2.5.1工艺路线方案一.................................................................................................................................... 9.2.5.2工艺路线方案二.................................................................................................................................... 9.2.5.3 工艺方案的比较和分析 (10)2.6机械加工余量、工序尺寸及毛坯尺寸的确定 .............................................................................................. 1 12.7确定切削用量与时间定额的计算 (13)第3章夹具设计 (28)3.1确定设计方案 (28)3.2选择定位元件 (28)3.3计算夹紧力并确定螺杆直径 (28)3.4定位误差计算 (29)3.5夹具设计及操作的简要说明 (29)设计心得 (30)参考文献............................................................................................................................................................................... 31.机械制造技术课程设计任务书题目设计杠杆零件的机械加工工艺规程及钻2X①8孔工序的专用夹具内容: （1）零件一一毛坯合图1张（2）机械加工工艺规程卡片1套（3）夹具装配图1张（4）夹具体零件图1张（5）课程设计说明书1份原始资料：该零件图样一张；生产纲领为8000件/年；每日一班2016年10月31日、八、，刖言机械工艺与夹具技术被引入工业领域已经有一百多年的历史了，随着工业的迅猛发展机制工艺与夹具技术更加日新月异。
杠杆臂的钻模夹具设计

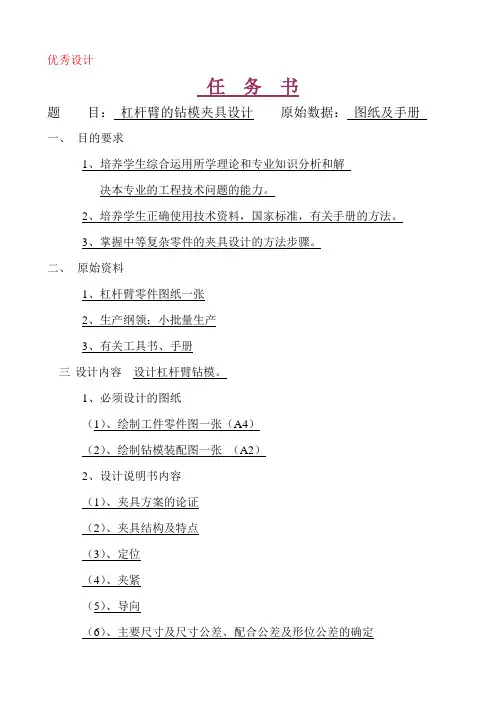

优秀设计任务书题目：杠杆臂的钻模夹具设计原始数据：图纸及手册一、目的要求1、培养学生综合运用所学理论和专业知识分析和解决本专业的工程技术问题的能力。
2、培养学生正确使用技术资料，国家标准，有关手册的方法。
3、掌握中等复杂零件的夹具设计的方法步骤。
二、原始资料1、杠杆臂零件图纸一张2、生产纲领：小批量生产3、有关工具书、手册三设计内容设计杠杆臂钻模。
1、必须设计的图纸（1）、绘制工件零件图一张（A4）（2）、绘制钻模装配图一张（A2）2、设计说明书内容（1）、夹具方案的论证（2）、夹具结构及特点（3）、定位（4）、夹紧（5）、导向（6）、主要尺寸及尺寸公差、配合公差及形位公差的确定（7）、定位误差的计算（8）、夹具的使用（9）、参考资料四、日期1、接受设计任务日期：20**年月日2、完成设计任务日期：20**年月日备记：杠杆臂零件图以及题目的文字说明杠杆臂钻模设计题目的文字说明杠杆臂属小批量生产。
控制杠杆臂φ22以及它的两端面已加工完毕控制杠杆臂φ10的两端面已加工完毕控制杠杆臂φ13的两端面(尺寸42)已加工完毕本工序要加工φ１０以及φ13。
任务：设计钻φ１０以及φ13的钻模摘要这是杠杆臂钻模的设计,为了保证加工精度和提高生产效率,特设计此钻模,以满足本工件的加工要求.首先对夹具方案进行了论证,由于杠杆臂是小批量生产，夹具应简单,易于制造,操作方便。
本说明书对夹具的结构及特点，夹具的定位和夹紧等等问题进行了深入的分析和确定,以满足本次设计的根本要求,对于夹具体的设计和制造方法等问题,也都进行了分析和确定。
而主要尺寸则由所加工工件的具体尺寸要求进行了分析确定。
还对本夹具的定位误差进行计算,以证明能否保证零件的加工精度。
.最后是夹具的使用说明.本设计还附有一张工件零件图，和一张杠杆臂钻模的装配图.目录绪论1.夹具方案的论证2.夹具的结构及特点3.定位4.夹紧5．导向6．夹具体的设计7．主要尺寸的确定8．定位误差的计算：9.夹具的使用10．参考资料11.附件(图纸)绪论夹具设计的分类机床夹具按其使用范围可分为通用夹具、专用夹具、可调夹具、组合夹具及随行夹具五种基本类型.按机床可分为车床夹具、铣床夹具、镗床夹具钻床夹具等等。
《杠杆设计说明书》
机械制造技术基础课程设计说明书设计题目：杠杆（CA1340自动车床）加工工艺规程及工艺装备设计者：xxx班级：xxx学号：xxx指导教师：xxxxx大学xx年xx月机械制造技术基础课程设计任务书题目：杠杆（CA1340白动车床）加工工艺规程及工艺装备内容：1.零件图 1 张2. 毛坯图 1 张3. 机械加工工艺过程卡片 1 张4. 机械加工工序卡片 1 套5. 夹具装配图 1 张6. 夹具零件图 1 张7. 课程设计说明书 1 份原始资料：该零件图样，Q=30000牛/年，n=1件/台，每日一班序言 (4)一、零件的工艺分析及生产类型的确定 (4)1 .零件的作用 (4)2 .零件的工艺分析 (4)3. 零件的生产类型 (5)二、选择毛坯，确定毛坯尺寸，设计毛坯图 (5)1. 选择毛坯 (5)2. 毛坯尺寸公差与机械加工余量计算 (5)3. 设计毛坯图 (5)三、选择加工方法，制定工艺路线 (6)1. 定位基准的选择 (6)2. 零件表面加工方法的选择 (6)3. 制定工艺路线 (7)四、工序设计 (9)1. ................................................................................................................... 选择机床92. 选择夹具 (9)3. 选择刀具 (10)4. 确定工序尺寸 (12)五、确定切削用量及基本时间 (14)六、夹具设计 (24)七、设计小结 (25)八、参考文献 (26)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
“杠杆”零件的机械加工工艺规程及专用夹具设计说明书

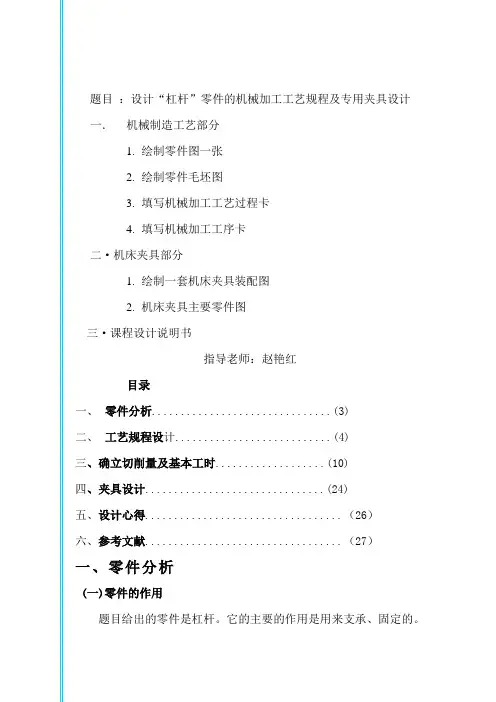

题目：设计“杠杆”零件的机械加工工艺规程及专用夹具设计一．机械制造工艺部分1.绘制零件图一张2.绘制零件毛坯图3.填写机械加工工艺过程卡4.填写机械加工工序卡二·机床夹具部分1.绘制一套机床夹具装配图2.机床夹具主要零件图三·课程设计说明书指导老师：赵艳红目录一、零件分析 (3)二、工艺规程设计 (4)三、确立切削量及基本工时 (10)四、夹具设计 (24)五、设计心得 (26)六、参考文献 (27)一、零件分析(一)零件的作用题目给出的零件是杠杆。
