MnZn铁氧体磁芯成型工艺技术
镍锌铁氧体(NiZnFe2O4)及其工艺
第三十四讲、镍锌铁氧体（NiZnFe2O4）及其工艺
教学目标：熟悉镍锌铁氧体（NiZnFe2O4）的工艺
职业技能教学点：1添加剂 2离子取代
新课教学：
在1～100MHz范围内，NiZnFe2O4应用最广泛。使用频率高、频带宽。由于Ni2+不易变价，故可在氧气氛中烧结，以避免Fe2+离子的产生。电阻率ρ可达106Ω.cm以上。缺点是：Ni资源缺乏，故生产成本较高。
一、基本配方
Fe2O3的含量接近于50mol%时，μi最高。对（Ni0.32Zn0.68O）1-x（Fe2O3）1+x的配方，结果显示：
1、当x＞0时，密度随x值的增加而下降，从而导致μi值的下降；
2、当x＜0时，会产生非磁性相，因而μi随x负值的增大而下降；
3、随着Ni含量的增加，Fe2O3的下降，这主要是由于偏离λs、K1较小的区域；
4、ZnO含量因使用频率与具体用途而异，当用于1MHz以下较低频段时ZnO含量可适当提高，甚至可达35%。使用频率的增高，要求ZnO含量随之减小，甚至可低到百分之几（摩尔比）。表10-1列出了一般通讯用NiZn铁氧体的配方与截止频率的关系： 表10-1般通讯用NiZn铁氧体的配方（mol%百分比）与截止频率
Fe2O3：NiO：
ZnO 50.3：17.5：33.2 50.2：24.9：24.9 50.8：31.7：16.5 51.6：39：9.4 51.1：48.2：0.9
μi 640 240 85 44 12
截止频率（MHz） 30 75 140 350
NiZnFe2O4用于大功率高频场中（因此称为高频磁），需要的是高饱和磁感应强度。通常取NiFe2O4： ZnFe2O4=60%：40%的配比，即Ni0.6Zn0.4Fe2O4。
二、添加剂的影响
1、添加Co2O3
在NiZnFe2O4中添加少量的钴，可以产生感生各向异性，有利于提高截止频率，降低损耗。另一方面由于Co3+的存在，将会在μi-T曲线上呈现第二峰，有利于改善温度特性。为了同时改善温度系数，添加平面六角的Co2Y铁氧体（Co2Y=Ba2Co2Fe12O22=2BaO.2CoO.6Fe2O3）十分有效。添加Co2Y主要是Co、Ba离子的作用，Co离子呈几何有序排列，使畴壁稳定在能量最低位置，Ba2+半径大，可以起钉扎畴壁的作用。
铁氧体磁铁制造工艺流程
铁氧体磁铁制造工艺流程
铁氧体磁铁制造工艺流程
一、概述
铁氧体磁铁是一种常见的永磁材料，具有高磁能积、高矫顽力、高稳定性等优点，广泛应用于电机、声学器件、传感器等领域。本文将介绍铁氧体磁铁的制造工艺流程。
二、原材料准备
1. 铁氧体粉末：选择适当的铁氧体粉末是制造高质量铁氧体磁铁的关键。常用的粉末有SrFe12O19、BaFe12O19等。
2. 粘结剂：粘结剂可以增加粉末之间的黏着力，提高成型后的强度和韧性。常用的粘结剂有聚乙烯醇（PVA）、聚乙烯（PE）等。
3. 溶剂：溶剂用于稀释粘结剂，使其易于涂覆在粉末表面。常用的溶剂有水、丙酮等。
4. 添加剂：添加剂可以改善材料性能，如增加导电性能或防腐蚀性能。常用的添加剂有氧化铁、钛酸酯等。
三、成型
1. 压制：将铁氧体粉末和粘结剂混合均匀后，采用压制工艺将其压成所需形状的坯料。压制时需要控制压力和温度，以确保坯料的致密性和稳定性。
2. 烧结：将压制好的坯料置于高温炉中进行烧结。烧结过程中，粉末颗粒之间会发生化学反应，形成致密的晶体结构。同时，粘结剂也会被热分解并挥发出去。烧结温度和时间需要根据具体材料而定。
四、加工
1. 切割：将烧结好的铁氧体坯料切割成所需尺寸的小块。
2. 磨削：对切割好的小块进行表面处理和修整，以获得平整光滑的表面。
3. 磁化：通过电流或强磁场对铁氧体磁铁进行磁化处理。在这个过程中，材料内部会产生一定方向上的自发极化，并形成一个稳定的磁场。
五、检测和质量控制
1. 磁性检测：通过磁性测试仪器检测铁氧体磁铁的磁场强度、剩磁、矫顽力等指标。
2. 外观检测：对铁氧体磁铁进行外观检查，检查是否有裂纹、毛刺等缺陷。
3. 包装和贮存：将合格的铁氧体磁铁进行包装，并在干燥、无尘的环境中储存。同时，要注意避免与其他磁性物品接触，以免影响其性能。
六、结语
以上就是铁氧体磁铁制造工艺流程的详细介绍。在实际生产中，需要根据具体情况进行调整和改进，以确保产品质量和生产效率。
MnZn铁氧体粉料的制备.
MnZn铁氧体颗粒料的制备
为普遍。干法生产，都直接采用氧化物做为原料，经过混合、球磨、预烧、砂磨、喷雾造粒等工序得到产品。干法生产包括氧化物法和热分解法。
干法生产采用氧化物做原料，虽然活性较差，反应不易完全，但是工艺简单，应用较为普遍，其仍为目前国内大多数厂家生产的主 我公司采用的是干法生产工艺中的干混方法进行生产，主要生产工艺步骤如下图：原材料→干混→红振→预烧→黑振→砂磨→喷雾造粒→检测→包装→出厂
混合与粉碎
干混和红振是将所需原材料Fe2O3、Mn3O4、ZnO按一定比例混合均匀，并通过钢球振磨，以利于下一步预烧。原材料选择及配方提根、酸根等较少、化学活性和流动性要好、粒度分布适当、三种主配方料的比表面积匹配较好。就功率铁氧体来说，目前国内外制造商的配方大约在：Fe2O3：53~54mol%、MnO：35~40mol%：ZnO：8~12mol%之间。如PC44，有厂家取配方为：Fe2O3：53.3mol%、MnO：36.5 mol%：ZnO：10.2mol%。为促进固相反应、助熔、防止晶粒长大、改善材料性能及增加机械强度等，通常在配方中要加入一些有益的杂质，如Al2O3、HfO2、Nb2O5、TiO2、V2O5、Cr2O3、CaCO3、ZrO2、Pb3O4及CoO等，但要控制好添加量，过多反而有害 作为混合粉碎的机械有:球磨机、砂磨机、强混机、气流机、粉碎机等，目前使用最多的是前两种——球磨机和砂磨机。我公司使用的是MZ-100型振磨机，振磨25min，使混合料粉平均粒度为1.2μm左右。
预烧
为了获得最佳电磁特性和机械特性的最终产品，通常在砂磨之前按一定比例的原材料混合后在高温下进行预先热处理，这一过程称为预烧。
预烧目的：使部分氧化物和碳化物进行分解，使容易挥发的杂质（如Cl、S等酸根元素）蒸发获得均匀的混合物；使部分混合物进行初步的固相反映，转变成尖晶石结构；减少最后产品烧结时的收缩和变形。
锰锌铁氧体
锰锌铁氧体综述
1.1MnZn铁氧体中的金属离子分布
尖晶石型铁氧体用普通的结构式可表示为：
何就F貯）［呼號Rm ⑴
A位B位
式中：用圆括弧（）表示A位；用方括弧［］表示B位。这个结构式表示A位上有x 份的Fe3+,（1-x）份M2+ ;在B位上有（2-x）份的Fe3+, x份的M2+。这里x为变量， 称为反分布率。如果：
⑴x=0，结构式为（閻岀）［甩娜］04,表示M2+全部在A位，Fe3+全在B位，这 种结构的铁氧体称为正型尖晶石结构，如 Zn、Cd、Ca铁氧体。
⑵x=1，结构式为（Fe3+）［］能咆沪'］04,表示M2+全部在B位，而Fe3+—半占
据A位，另一半占据B位，这种结构的铁氧体称为反型尖晶石结构， 如Li、Cu、
Fe、Co、Ni铁氧体。
⑶Ovxv 1,表示在A位置和B位置上两种金属离子都存在，称为混合型尖 晶石结构。
尖晶石铁氧体中金属离子的分布比较复杂，决定阳离子在 A和B位上分布
的因素有：离子半径、电子组态、静电能、极化效应和离子价态平衡等。
锌铁氧体为ZnFe2O4正型尖晶石结构的铁氧体，其离子分布式为
（綸沖）［二「］O4；锰铁氧体MnFe2O4为混合型尖晶石结构的铁氧体,即
任：）［工斗1 FW「：］O4,锰锌铁氧体MnZnFe2O4也为混合型尖晶石结构的
铁氧体，我们假设x（x v 1）份的锌铁氧体与（1-x）份的锰锌铁氧体固熔，即有：
心「］O4
+）1-x（渤:舟,兔D［.y 4.. ］O4
（-二二）［：二-：1「.…］O4 （2）
1.2MnZn铁氧体的自发磁化理论
⑴亚铁磁性的奈耳分子场理论 为了解释铁氧体的特征，奈耳将反铁磁性的定域分子场理论应用到亚铁磁性 中。奈耳以反型尖晶石铁氧体的晶体结构为基础， 建立了亚铁磁性的简单分子场 理论。奈耳把尖晶石结构抽象成两种次晶格，即 A位和B位，并认为A位和B 位之间的相互作用是主要的相互作用， 并且具有相当大的负值。绝对零度时，这 种相互作用导致磁矩按如下方式取向：A位所有离子磁矩都平行排列，其磁矩为 MA ； B位所有离子磁矩都平行排列，其磁矩为
锰锌铁氧体介绍
锰锌铁氧体介绍
锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。它是一种重要的磁性材料，广泛被应用于电子、信息、通信等领域。锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性，因此在电子元器件中具有广泛应用价值。
一、锰锌铁氧体的组成和制备
锰锌铁氧体由四种元素组成，分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O)，化学式为MnZnFe2O4。Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构，其晶体结构采用的是尖晶石结构。
锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。烧结法是最常用的制备方法之一。在烧结法中，需要先将所需的金属氧化物粉末按照一定的比例混合均匀，然后在高温下进行烧结，得到锰锌铁氧体的制品。
二、锰锌铁氧体的物理和磁性能
锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数：
1. 饱和磁化强度：锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间，与其化学成分和制备工艺等因素有关。
2. 矫顽力和磁滞损耗：锰锌铁氧体的磁滞损耗一般较低，其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。
3. 磁导率和磁谐振频率：锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关，一般在几百 kHz至几 GHz之间。
4. 热稳定性：锰锌铁氧体具有较好的热稳定性，其磁性能在高温下变化较小，一般可在200°C左右使用。
5. 电学性能：锰锌铁氧体具有较好的电学性能，其电阻率高、介电常数低和压电常数小等特点，具有广泛的应用前景。
三、锰锌铁氧体的应用领域
锰锌铁氧体具有较好的电磁性能，广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。具体应用如下： 1. 电子元器件：锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中，其高频特性和高温特性表现良好。
铁氧体生产工艺
铁氧体生产工艺

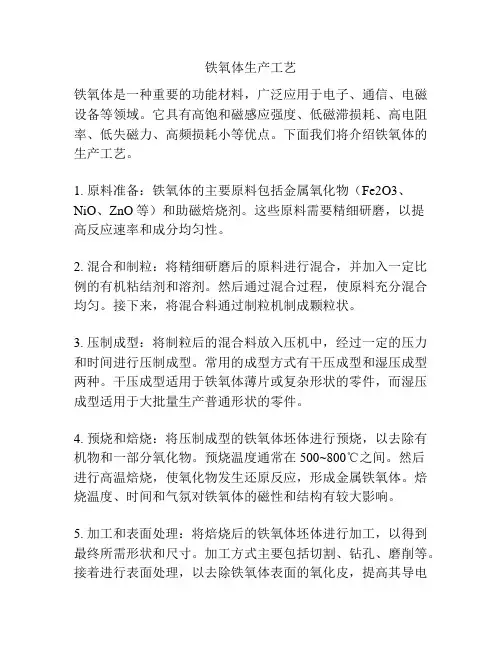

铁氧体是一种重要的功能材料，广泛应用于电子、通信、电磁设备等领域。它具有高饱和磁感应强度、低磁滞损耗、高电阻率、低失磁力、高频损耗小等优点。下面我们将介绍铁氧体的生产工艺。
1. 原料准备：铁氧体的主要原料包括金属氧化物（Fe2O3、NiO、ZnO等）和助磁焙烧剂。这些原料需要精细研磨，以提高反应速率和成分均匀性。
2. 混合和制粒：将精细研磨后的原料进行混合，并加入一定比例的有机粘结剂和溶剂。然后通过混合过程，使原料充分混合均匀。接下来，将混合料通过制粒机制成颗粒状。
3. 压制成型：将制粒后的混合料放入压机中，经过一定的压力和时间进行压制成型。常用的成型方式有干压成型和湿压成型两种。干压成型适用于铁氧体薄片或复杂形状的零件，而湿压成型适用于大批量生产普通形状的零件。
4. 预烧和焙烧：将压制成型的铁氧体坯体进行预烧，以去除有机物和一部分氧化物。预烧温度通常在500~800℃之间。然后进行高温焙烧，使氧化物发生还原反应，形成金属铁氧体。焙烧温度、时间和气氛对铁氧体的磁性和结构有较大影响。
5. 加工和表面处理：将焙烧后的铁氧体坯体进行加工，以得到最终所需形状和尺寸。加工方式主要包括切割、钻孔、磨削等。接着进行表面处理，以去除铁氧体表面的氧化皮，提高其导电性和表面光洁度。
6. 检测和筛选：对铁氧体产品进行磁性、电学和物理性能的检测。检测内容包括磁感应强度、磁滞回线、矫顽力、电阻率、介电常数等。根据产品质量要求，对合格产品进行筛选和分级。
7. 包装和储存：对合格的铁氧体产品进行包装和标识，并存放在干燥、通风的仓库中。在储存过程中要防止产品受潮、受尘和受污染，以保证其性能不受影响。
以上就是铁氧体的生产工艺，生产铁氧体需要精细的原料准备、混合和制粒、压制成型、预烧和焙烧、加工和表面处理、检测和筛选、以及包装和储存等步骤。通过这些工艺步骤的合理配合，可以制得具有优良性能的铁氧体产品。
纳米晶磁芯和铁氧体磁芯
纳米晶磁芯和铁氧体磁芯
纳米晶磁芯和铁氧体磁芯是现代工业中常用的两种磁芯材料，它们主要应用于电动机、变压器、传感器等领域。本文将从以下几个方面进行介绍。
一、定义
纳米晶磁芯是一种由纳米晶体组成的材料，具有高饱和磁感应强度、低磁滞回损耗、低铁损和较高的磁导率的特点。而铁氧体磁芯是一种由铁氧化物粉末制成的非晶磁性材料。
二、制备工艺
纳米晶磁芯的制备一般采用溶胶-凝胶法和真空热处理法，其中溶胶-凝胶法是一种新型的制备方法，在制备过程中所需的温度和制备时间都较短，能够有效提高制备效率。而铁氧体磁芯的制备方法一般采用烧结法和电化学沉积法，其中烧结法是一种常用的方法，可以得到均匀的铁氧体材料。
三、性能比较
在磁性能方面，纳米晶磁芯比铁氧体磁芯具有更高的蓝色磁感应强度和更低的铁损，所以在高频应用领域中有更好的表现。另外，纳米晶磁芯还具有更高的磁导率和较小的磁顺着和垂直颗粒方向的差异，能够减小噪声和失真。在温度稳定性方面，两种磁芯大致相当。
四、应用领域
纳米晶磁芯主要应用于高效率的变压器、滤波器、传感器和电动机中，由于其较低的铁损和较高的磁导率，在低功耗应用领域中有着广泛的应用前景。而铁氧体磁芯则主要应用于电源、电感耦合器、阻尼器和辐射抑制器等领域，其制造工艺较为简单，成本相对较低。
综上所述，纳米晶磁芯和铁氧体磁芯各有优点，应用领域不同，但都是现代工业中不可或缺的重要材料。
磁芯制作工艺
磁芯制作工艺
磁芯是电子设备中常用的元件之一，它具有储存和传输磁能的功能。磁芯制作工艺是指将不同材料制成磁芯的过程，其质量和工艺直接影响着磁芯的性能和稳定性。下面将从材料选择、加工工艺和质量控制三个方面介绍磁芯制作工艺。
一、材料选择
磁芯的材料选择非常重要，不同材料具有不同的磁性能和耐温性能。常见的磁芯材料有铁氧体、软磁合金和硅钢片等。在选择材料时，需要考虑磁芯的工作环境、工作频率和功率等因素。铁氧体具有良好的磁导率和饱和磁感应强度，适用于高频率和高功率的应用；软磁合金具有低磁导率和低磁滞损耗，适用于高灵敏度和低功率的应用；硅钢片具有低磁滞损耗和低涡流损耗，适用于低频和高功率的应用。根据具体需求选择合适的材料，可以提高磁芯的性能和效率。
二、加工工艺
磁芯的加工工艺包括切割、成型和烧结等步骤。首先，根据磁芯的尺寸要求，使用切割工具将材料切割成所需形状和尺寸。其次，使用成型工具将切割好的材料进行成型，使其符合设计要求。最后，将成型好的材料放入高温炉中进行烧结，使其结合成一体，并提高材料的磁导率和饱和磁感应强度。烧结温度和时间需要根据材料的特性和要求进行调整，以确保磁芯的性能和稳定性。
三、质量控制
磁芯制作过程中的质量控制非常重要，可以通过多种方法进行监测和控制。首先，需要对原材料进行严格的质量检查，确保其符合要求。其次，在切割和成型过程中，需要使用精确的工具和设备，确保磁芯的尺寸和形状精度。同时，需要进行磁性能测试，检测磁芯的饱和磁感应强度、磁导率和磁滞损耗等参数，以确保其性能符合设计要求。此外，还需要进行烧结后的检验，检测磁芯的结合程度和表面质量，以及是否存在裂纹和气孔等缺陷。通过严格的质量控制，可以提高磁芯的可靠性和稳定性。
总结起来，磁芯制作工艺是一个复杂而关键的过程，需要通过合理的材料选择、精确的加工工艺和严格的质量控制来确保磁芯的性能和稳定性。只有在制作工艺的各个环节都严格控制和优化，才能生产出高质量的磁芯，满足不同应用的需求。随着科技的不断进步，磁芯制作工艺也在不断改进和创新，以适应新的应用和要求。相信在不久的将来，磁芯制作工艺会取得更大的突破和进步，为电子设备的发展做出更大的贡献。
锰锌铁氧体 2
锰锌铁氧体
本文来自维库电子市场网 /news/, 本文地址：/news/html/2007-5-24/38340.html
试制高导锰锌铁氧体
试制：氧化物湿法工艺，原材料按下列配方：Fe2O3：52.1mol%，MnO：23.9mol%，ZnO：24mol%，经湿混砂磨一次喷雾造粒（25kg蒸发量）后，850℃预烧，加入少量微量元素如Bi2O3、Zn2O3、MoO3等，再经二次砂磨二次喷雾干燥造粒（25kg蒸发量），压成φ4×2×1.5环形磁芯。在小型钟罩炉中1400℃烧结4～6小时，烧结过程中严格控制氧含量。 磁环的磁导率μi通过HP4284ALCR表测量，用电子显微镜SEM观察磁环表面及断面结构，用EDAX分析表面成份。
选择原辅材料及微量添加元素如Bi2O3、In2O3、MoO3等，获得了初始磁导率达32000的高磁导率MnZn铁氧体材料。经喷雾干燥后铁氧体粉料颗粒外观形状是实心球状，该粉料具有较好的流动性，同时松装比重较高，对铁氧体毛坯成型非常有利。粉料压制特性对毛坯密度及强度的影响 ，铁氧体粉料颗粒均已破碎，对应毛坯的密度为3.2g/cm3，较高的毛坯密度对于获得较好的电磁性能如高磁导率和低损耗的铁氧体是十分有益的。 铁氧体颗粒形态及成型密度对初始磁导率影响还是比较大的。
微量元素是加入0.02wt%的Bi2O3，0.03wt%的Zn2O3，以及0.04wt%的MoO3，材料起始磁导率为32000，测试条件为：f=1kHz，U=0.05V，N=10Ts，25℃，φ4×2×1.5环。平均晶粒直径为45μm。 Bi2O3及ZnO在烧结过程中的挥发性，向铁氧体中加入过量Bi2O3（为0.08wt%，其中主成份及其它微量元素完全相同）后，由于Bi2O3大量挥发，导致铁氧体磁芯表层存在大量不规则气孔。 φ4×2×1.5环内表面和外表面EDAX成份谱线。其中内表面成份是：Fe2O3 : MnO : ZnO : Bi2O3=35.36 : 13.27 : 53.60 : 0.40 mol%；外表面成份是：Fe2O3 : MnO : ZnO : Bi2O3=46.62 : 18.82 : 35.28 : 0.09 mol%，经比较不难发现，内表面Bi2O3和ZnO含量分别是外表面的4倍和1.5倍。说明经过1400℃烧结时，Bi2O3的挥发比ZnO更厉害。料浆参数会影响铁氧体喷雾造粒粉料颗粒形状，以及铁氧体粉料的压制特性，从而影响毛坯的密度及机械强度，并最终影响铁氧体的初始磁导率。
MnZn功率铁氧体发展趋势探讨(201107)
MnZn功率铁氧体发展趋势探讨
海宁市联丰磁业有限公司 严剑峰 李永劬 郭凤鸣
摘要 介绍了MnZn功率铁氧体材料及其制备工艺的近况和发展趋势。
1 前言
软磁铁氧体材料的发明与实用化，至今已有70多年。由于它具有高磁导率、高电阻率、低损耗、易于加工成各种形状以及主要原材料成本相对价格较低等优点，因而可以用它制作成各种电子变压器、开关电源、逆变器、滤波器、扼流圈、电感器、电子镇流器等，广泛应用于家用电器、计算机、手机、通信、办公自动化、显示器、远程监控、电磁兼容、绿色照明、环保节能等领域。软磁铁氧体的应用领域还在不断扩展，目前在汽车电子、新能源领域又获得了大量应用。软磁铁氧体是现代信息产业中最重要的基础功能材料之一，与国家经济和人民的日常生活息息相关。
最近几十年来软磁铁氧体始终保持着快速发展的势头，其中MnZn铁氧体约占软磁铁氧体总产量的70%左右, 而MnZn功率铁氧体占MnZn铁氧体总产量的70%左右, 所以国内外各个铁氧体公司非常重视对MnZn功率铁氧体材料的研究，投入了大量人力、物力、财力在这个领域中。
目前国内MnZn功率铁氧体的发展已从热衷于新材料开发延伸到重视生产工艺研究和生产设备开发。
2 MnZn功率铁氧体材料发展趋势探讨
2.1 低损耗材料的发展趋势
降低损耗，这一技术趋势一直是功率铁氧体材料几十年来的主要发展特征。综合半导体和电子线路技术的发展状态，几十年来开关电源的工作频率普遍在20～300kHz左右。针对这一需求，日本TDK公司陆续推出了具有代表性的PC30、PC40、PC44、PC47等低损耗材料，这些材料的典型特征是不断降低功率损耗（f=100kHz,B=200mT）。我司也相继推出了NH2A、NH2B、NH2C低损耗材料，更低损耗的NH2G材料（相当于TDK的PC47）在试验室中已开发成功，目前正在生产中试。
表1为国际先进铁氧体公司低损耗材料牌号与我司的对照。海宁市联丰磁业有限公司（简称“联丰磁业”）低损耗材料NH2C、NH2G的主要技术性能见表2
