2020年中考物理复习专题03 透镜及其应用(解析版)
专题03 透镜及其应用
命题热点透视：
近年来本专题的命题热点主要集中在考查以下几个方面（1）凸透镜和凹透镜；（2）凸透镜成像规律；（3）凸透镜成像规律的应用（4）眼睛与眼镜；（5）显微镜与望远镜；（6）透镜成像作图题；（7）光学综合应用。本专题精选全国中考典型题型，旨在通过本专题的训练，让同学们能够系统地掌握解题规律、方法及技巧，帮助同学们轻松攻克解题难关，复习做到有的放矢，胸有成竹，对中考信心十足, 轻松斩获高分！
考点深度详解
一、透镜：至少有一个面是球面的一部分的透明玻璃元件
1.凸透镜：中间厚、边缘薄的透镜，如：远视镜片，放大镜等；
2.凹透镜：中间薄、边缘厚的透镜，如：近视镜片；
二、基本概念：
1.主光轴：过透镜两个球面球心的直线，用CC’表示；
2.光心：同常位于透镜的几何中心；用“O”表示。
3.焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
4.焦距：焦点到光心的距离。焦距用“f”表示。如下图：
注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点；
5.粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。
三、三条特殊光线（要求会画）：
1.过光心的光线经透镜后传播方向不改变，如下图：
2.平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：
3.经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图：
四、透镜应用
照相机：
1.照相机的镜头是凸透镜；
2.物体到透镜的距离（物距）大于二倍焦距，成缩小、倒立的实像；
投影仪：
1.投影仪的镜头是凸透镜；
2.物体到透镜的距离（物距）大于一倍焦距，小于二倍焦距，成放大、倒立的实像；
注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
放大镜：
1.放大镜是凸透镜；
2.物体到透镜的距离（物距）小于一倍焦距，成放大、正立的虚像；
注意：要让物体更大，应该让放大镜远离物体；
五、探究凸透镜的成像规律：
器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）
注意事项：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上；
凸透镜成像的规律（要求熟记、并理解）：
种类 成像条件物距（u） 成像的性质 像距（v） 应用
1 u﹥2f 缩小、倒立的实像 f﹤v﹤2f 照相机
2 u=2f 等大、倒立的实像 v=2f 测焦距
3 f﹤u﹤2f 放大、倒立的实像 v﹥2f 投影仪
4 u=f 不成像 --------- ----------
5 u﹤f 放大、正立的虚像 V﹥f 放大镜
口诀：一焦分虚实、二焦分大小；虚像同侧正，实像异侧倒；物远实像小，物远虚像大。
注意：1.实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看，所有光线必过像点；
2.虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成；
注意：凹透镜始终成缩小、正立的虚像；
六、透镜应用
1.眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷）；
2.近视眼看不清远处的物体，远处的物体所成像在视网膜前，需戴凹透镜调节；
3.远视眼看不清近处的物体，近处的物体所成像在视网膜后面，需戴凸透镜调节；
显微镜和望远镜
4.显微镜由目镜和物镜组成，物镜、目镜都是凸透镜，它们使物体两次放大；
5.望远镜由目镜和物镜组成，物镜使物体成缩小、倒立的实像，目镜相当于放大镜，成放大的像。
典例精讲
典例1.(2019江苏泰州)如图，用铁丝围成一个内径约4 mm的圆环，在清水中浸一下后取出，布满圆环的水膜尤如透镜，用这个水膜透镜贴近课本上的字，看到的是正立放大的像，此像为虚像(选填“实像”或“虚像”)；透过水膜透镜看远处的楼房，楼房倒立缩小了，这种成像情况与照相机(选填“照相机”或“幻灯机”)成像原理相同；轻轻甩去一些水(保持水膜完好)，透过水膜透镜看远处的楼房成正立缩小的像，此时水膜透镜相当于凹透镜(选填“凸透镜”或“凹透镜”)。
【答案】虚像；照相机；凹透镜
【解析】
考点：凸透镜成像的应用
分析：
凸透镜成像规律及其应用：u2f；f
解答：
这个水膜透镜贴近课本上的字，字在这个水膜透镜的一倍焦距以内，成正立放大的虚像；透过水膜透镜看远处的楼房，此时u>2f，成倒立缩小的实像，其应用是照相机；用凹透镜看远处物体能成正立缩小的像，因此透过水膜透镜看远处的楼房成正立缩小的像，说明此时水膜透镜相当于凹透镜。故答案为：虚像；照相机；凹透镜。
典例2.（2019四川成都）如图，成都锦江之上，夜色中的安顺廊桥流光溢彩，让游人流连忘返。下列说法错误的是（ ）
A.小张看到廊桥在水中的倒影，是因为光从水中射入空气，再进入小张的眼睛
B.小郑取下近视眼镜，看到廊桥变模糊了，是因为廊桥的像成在了视网膜的前面
C.小陈拿出携带的放大镜观看远处的廊桥，看到了廊桥倒立的像，这个像是实像
D.小李用手指组成方框“取景”，方框离眼睛越远,“取景”范围越小，是因为光沿直线传播
【答案】A
【解析】
A.小张看到桥在水中的倒影，是因为桥反射的光经水面反射，进入小张的眼睛，故A错误；符合题意；
B.小郑取下近视眼镜，看到廊桥变模糊了，是因为小郑近视，晶状体太厚，廊桥的像成在了视网膜的前面，
故B正确；不符合题意；
C.由于放大镜是凸透镜，凸透镜所成的倒立的像为实像，故C正确，不符合题意；
D.由于光沿直线传播，方框离眼睛越远，所看外面景物范围的大小变化如图：
由此可知：方框离眼睛越远，“取景”范围越小，故D正确；不符合题意。故正确答案为A 。
拔高集训
考查点1 凸透镜与凹透镜
1. (2019山东济宁)平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用：①都能改变光的传播方向；②只有平面镜能成虚像；③凸透镜既能成实像也能成虚像；④只有凹透镜能矫正视力；⑤利用三棱镜能研究光的色散．下列选项中，完全正确的是( )
A．①②③ B．①④⑤
C．③④⑤ D．①③⑤
【答案】D
【解析】考点：平面镜成像的特点、原理、现象及其实验方案，实像与虚像的区别，光的色散，近视眼的成因与矫正办法，远视眼的成因与矫正办法。①平面镜反射光线，可以改变光的传播方向，凸透镜、凹透镜、三棱镜折射光线，可以改变光的传播方向，故①正确；②平面镜、凹透镜、凸透镜都能成虚像，故②错误；③凸透镜既能成放大、缩小、等大的实像也能成放大的虚像，故③正确；④凸透镜可以矫正远视眼，凹透镜可以矫正近视眼，故④错误；⑤利用三棱镜能研究光的色散实验，故⑤正确。综上分析可知，正确的是①③⑤。故选：D。
2.（2019江苏盐城）小明利用太阳光测量凸透镜的焦距，下列操作最合理的是（ ）
A. B.
C.
D.
【答案】C
【解析】利用太阳光测量凸透镜的焦距时，要将让凸透镜正对太阳光，白纸应平行于凸透镜放置在另一侧，改变白纸与凸透镜间的距离，直到纸上出现一个最小、最亮的光斑，这个光斑就是凸透镜的焦点，测出光斑到凸透镜的距离，便可得到凸透镜的焦距；故图中C正确，ABC错误。故选C。
3.（2019湖北宜昌）据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图所示）。这瓶矿泉水所起的作用相当于（ ）
A. 平面镜 B. 三棱镜
C. 凸透镜 D. 凹透镜
【答案】C
【解析】考点：生活中的透镜。装有饮料的饮料瓶相当于一个凸透镜，凸透镜对光线具有会聚作用，容易引发火灾。装有水的矿泉水瓶相当于一个凸透镜，中间厚边缘薄，由于凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。故选：C。
4.(2019湖南衡阳)当汽车经过十字路口时，监控摄像头就会拍下照片．摄像头相当于一个透镜影像传感器相当于光屏．下列说法正确的是( )
A．监控摄像头和近视眼镜的镜片都对光有会聚作用
B．拍照时，汽车位于摄像头二倍焦距以外
C．当汽车远离摄像头时，影像传感器上的像变大
D．影像传感器上成的是正立的虚像
【答案】B
【解析】（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用；（2）手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的。
凸透镜成实像时，物近像远像变大的特点。A. 监控摄像头相当于凸透镜，凸透镜对光线有会聚作用；近视眼镜的镜片是凹透镜，凹透镜对光线有发散作用，故A错误。BD、监控摄像头是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，即影像传感器上成的是倒立、缩小的实像，故B正确，D错误；C. 凸透镜成实像时，物远像近像变小，则当汽车远离摄像头时，影像传感器上的像变小，故C错误；故选：B。
考查点2 凸透镜成像规律
5. （多选题）（2019河北试卷）如图所示，小明将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜的成像规律。下列说法正确的是（ ）
A. 将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小
B. 当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像
C. 将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像
D. 当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像
【答案】ABC
【解析】考点：凸透镜成像规律及其探究实验。A. 根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；B. 发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。故B正确；C. 当蜡烛放在10cm处，物距，成倒立缩小的实像，故C正确；
D. 若在蜡烛和透镜间放一远视眼镜，远视眼镜为凸透镜，对光线有会聚作用，此时所成的像将靠近透镜，所以应向左移动光屏，故D错误。故选：ABC。
6.（2019福建省卷）在探究“凸透镜成像规律”的实验中：
（1）需要将凸透镜、蜡烛和光屏安装在光具座上，置于中间位置的应是__ ___。
（2）调节好装置，将蜡烛放在凸透镜二倍焦距之外时，光屏上能成__ ___（填“放大”或“缩小”)、
初二物理透镜及其应用试题答案及解析
初二物理透镜及其应用试题答案及解析
1. 在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是 cm．增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向 透镜（选填“靠近”或“远离”）的方向移动。
【答案】10；靠近
【解析】凸透镜成等大实像的条件是，所以该透镜的焦距；凸透镜成实像时，物远像近像变小，所以此时应把光屏靠近透镜。
【考点】凸透镜成像
2. （7分）某实验小组进行“探究凸透镜成像规律”的实验：
（1）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，如下图所示，要想使像成在光屏中央，应调节蜡烛使烛焰向______（填“上”或“下”）移动。
（2）如下图所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的____点，此成像规律应用在_______上（填一种器材名称）。
（3）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，小莉移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像，将近视眼镜镜片取下，发现光屏上的像变模糊了。
①为了使屏上的像重新变得清晰，小莉应将光屏向_____（左/右）移动或将蜡烛向_____（左/右）移动
②下列四个选项中，正确表示近视眼成像和矫正情况的是（ ）(2分)
A．乙甲 B．丙甲 C．乙丁 D．丙丁
【答案】（1）下；（2）c；投影仪；（3）①左；右；②B
【解析】（1）凸透镜成的实像是上下左右都颠倒的，图中像太靠上，说明蜡烛太靠下，应上移；
（2）凸透镜成放大实像的条件是，所以烛焰应在c点，这是投影仪的原理；
（3）①近视眼镜是凹透镜，取下眼镜后，相当于透镜的折光能力增强，像的位置离透镜更近了，所以应向左移动光屏，才能再次看到清晰的像；若不移动光屏，可以向右移动蜡烛，使物距减小，则像距增大，像可重新成在光屏上；②近视眼的成因是晶状体太厚，折光能力太强，来自远处物体的光会聚在视网膜的前方，所以丙图是近视眼的成因，近视眼要佩戴凹透镜矫正。
【物理】初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)含解析
【物理】初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)含解析
一、初中物理透镜及其应用
1．下列有关光学知识的叙述正确的是（ ）
A. 光年是一个非常大的距离单位 B. 近视眼镜利用了凹透镜对光的会聚作用
C. 电视机遥控器是利用紫外线工作的 D. 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
【答案】A
【解析】【解答】解：
A、光年是光在一年的时间内走的路程，所以是一个非常大的距离单位，故A正确；
B、近视眼是晶状体的曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，因此利用了凹透镜对光的发散作用，故B错误；
C、由于红外线的穿透力强，电视机遥控器是利用红外线工作的，故C错误；
D、放大镜是根据物距小于焦距时，凸透镜成正立放大虚像，则借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故D错误．
故选A．
【分析】（1）光年是光在一年的时间内走的路程；（2）掌握近视眼的成因及矫正，近视眼镜是凹透镜，对光线有发散作用；（3）红外线的穿透力强，紫外线的化学效应强；（4）放大镜是根据物距小于焦距时，凸透镜成正立放大虚像的原理制成的．
2．小册同学做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。下列说法正确的是（ ）
A.图中成像原理与电影放映机的成像原理完全相同
B.取走光屏，蜡烛和凸透镜在图中位置，从凸透镜右侧适当位置可看到烛焰倒立缩小的实像
C.将蜡烛移到15cm刻度线处，凸透镜不动，光屏向左移动到适当位置才能呈现清晰的烛焰像
D.将蜡烛移到35cm刻度线处，凸透镜不动，光屏移动到适当位置能呈现清晰的烛焰像
【答案】B
【解析】【解答】A．由图可知，物距u=50cm-10cm=40cm，v=80cm-50cm=30cm，物距u＞v，成倒立、缩小的实像，与照相机的成像原理相同，A不符合题意。
(物理)中考物理初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)
（物理）中考物理初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)
一、初中物理透镜及其应用
1．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象的分析，不正确的是（ ）
A. 此时在光屏上得到的是倒立缩小的实像
B. 继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小
C. 仅将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像
D. 若用一张纸遮住水凸透镜的上半部分，会发现光屏上的像缺失了下半部分
【答案】D
【解析】【解答】解：A、据图可知，此时的物距大于像距是，所以成倒立、缩小的实像，故A正确； B、当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交汇，所以像会向透镜方向移动，根据凸透镜成实像时，物远像小像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜向左移动，而且像变小．故B正确；
C、据光路的可逆性可知，若将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像，且此时的物距小于像距，所以成一个倒立、放大的实像，故C正确；
D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部的光线，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．
故选D．
【分析】（1）若物距大于像距，成倒立、缩小的实像；若物距小于像距，成倒立、放大的实像；（2）当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强的特点分析即可判断；（3）据光路的可逆性分析即可判断；（4）凸透镜成实像是因为物体发出的光线经过凸透镜后会聚到像点，若遮住凸透镜的一部分，则凸透镜其它部分仍然能够会聚光线，所以仍能成完整的像，只是照射到像上的光线数量减少，像比原来变暗．
2．自拍杆是最近风靡的自拍神器，它能够在20cm到120 cm长度间任意伸缩，使用者只需将手机固定在伸缩杆上，通过遥控器就能实现多角度自拍。下列关于用自拍杆拍照的说法正确的是（ ）

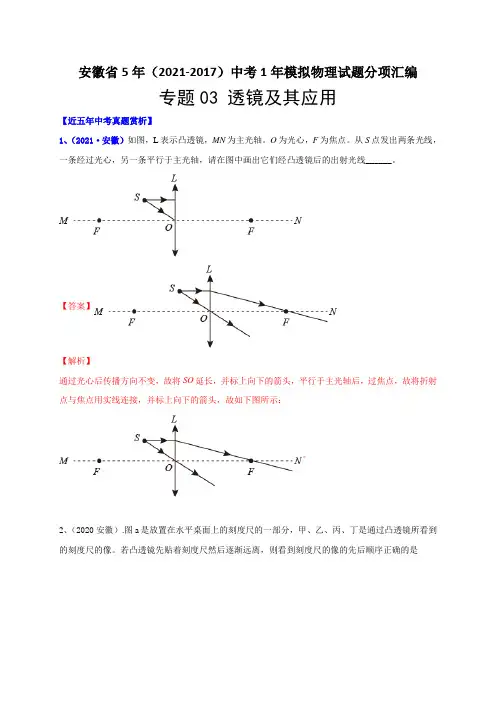

专题03透镜及其应用-安徽省2017-2021年5年中考1年模拟物理试题分项汇编(含答案解析)
安徽省5年（2021-2017）中考1年模拟物理试题分项汇编
专题03 透镜及其应用
【近五年中考真题赏析】
1、（2021·安徽）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。
【答案】
【解析】
通过光心后传播方向不变，故将SO延长，并标上向下的箭头，平行于主光轴后，过焦点，故将折射点与焦点用实线连接，并标上向下的箭头，故如下图所示：
。
2、（2020安徽）.图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是
A. 甲→乙→丙→丁
B. 乙一丙一甲一丁
C. 乙一丁→甲一丙
D. 丙→甲→乙→丁
【答案】C
【解析】
凸透镜先贴着刻度尺，此时物距小于凸透镜的一倍焦距时成的是正立、放大的虚像，看到的是乙图；接下来凸透镜逐渐远离刻度尺，物距增大，当增大到等于凸透镜的一倍焦距时，不成像；继续远离刻度尺，当物距大于一倍焦距且小于两倍焦距时，成倒立、放大的实像，此时看到的是丁图；继续远离至物距等于凸透镜的两倍焦距时，成倒立、等大的实像，此时看到的是甲图；凸透镜继续远离至大于凸透镜的两倍焦距时，成倒立、缩小的实像，此时看到的是丙图。故ABD错误，C正确。
故选C。
3、(2018安徽）下列光路图错误．．的是
A. 放大镜成像 B. 小孔成像 C. 光由空气斜射到水面 D. 近视眼的矫正
【答案】C
【解析】分析：（1）根据放大镜成像特点分析；
（2）小孔成像的原理是光的直线传播，由此分析；
（3）根据光的折射规律分析；
（4）近视眼晶状体的凸度过大，或眼球前后径过长，远处物体反射来的光线通过晶状体折射后形成的物像就会落在视网膜的前方，由此分析解答。
解答：A、放大镜成正立、放大的虚像，像是由折射光线的反向延长线相交得到的，故A正确；
物理透镜及其应用的基本方法技巧及练习题及练习题(含答案)及解析
物理透镜及其应用的基本方法技巧及练习题及练习题(含答案)及解析
一、初中物理透镜及其应用
1．关于光现象，以下说法正确的是（ ）
A. 2009年7月我国出现的日食奇观，可以用光的直线传播理论解释 B. 雨过天晴天空会出现彩虹，它是由光的反射形成的
C. 若不注意用眼卫生很容易使眼“近视”，这时就需佩戴用凸透镜制成的眼镜矫正 D. 你在岸边看到水中鱼的位置，其实就是鱼在水里的实际位置
【答案】 A
【解析】【解答】A、2009年7月我国出现的日食奇观，可以用光的直线传播理论解释，A符合题意；
B、雨过天晴天空会出现彩虹，它是由光的色散形成的，B不符合题意；
C、若不注意用眼卫生很容易使眼“近视”，这时就需佩戴用凹透镜制成的眼镜矫正，C不符合题意；
D、你在岸边看到水中鱼的位置，其实就是鱼在水里的虚像，是光的折射形成的。D不符合题意。
故答案为：A。
【分析】本题综合考查了光的直线传播，光的色散，凹透镜矫正视力，光的折射等光的知识。属于基础题。
2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（ ）
A. L1>f B. L1>2f C. L1
【答案】 A
【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜ ， D选项错误.
故答案为：A
【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像.
3．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（ ）

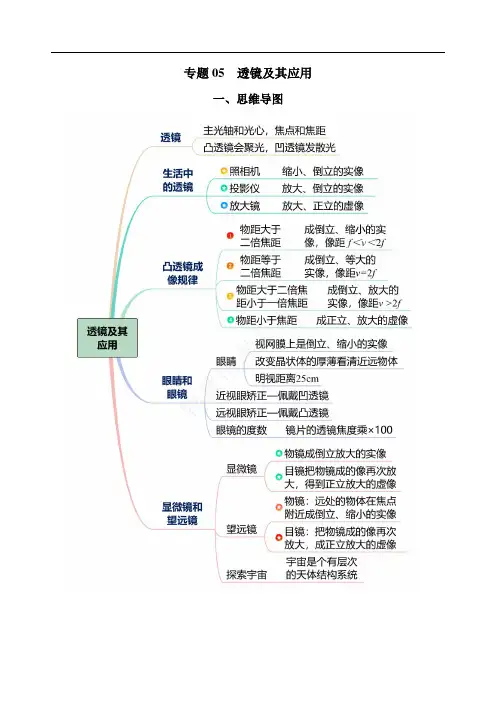

中考物理 透镜及其应用(知识梳理 典例 练习)(教师版)
专题05 透镜及其应用
一、思维导图
二、新课标要求
2.3.5 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。探究并了解凸透镜成像的规律。了解凸透镜成像规律的应用。
1.3.3 了解人类探索太阳系及宇宙的大致历程，知道人类对宇宙的探索将不断深入，关注人类探索宇宙的一些重大活动。
三、知识梳理与典例
一、透镜
1. 凸透镜和凹透镜
（1）凸透镜：中间厚、边缘薄的透镜叫凸透镜；
（2）凹透镜：中间薄，边缘厚的透镜叫凹透镜；
（3）薄透镜：若透镜的厚度远小于球面的半径，这种透镜叫薄透镜。
2. 主光轴和光心
（1）主光轴：透镜上通过两个球面球心的直线叫主光轴，简称主轴。如图的点划线CC＇。
（2）光心：主光轴上有个特殊的点，通过这个点的光传播方向不变，叫做透镜的光心O。
二、透镜对光的作用
1. 凸透镜对光有会聚作用，又叫会聚透镜。
凸透镜对光有会聚作用，不是指光经凸透镜后一定会聚在一点上，而是指光经凸透镜折射后，折射光线向主光轴偏折，如图所示。 凸透镜 凹透镜
凸透镜的主光轴和光心 凹透镜的主光轴和光心
2. 凹透镜对光有发散作用，又叫发散透镜。
凹透镜对光有发散作用，是指光经凹透镜折射后，折射光线偏离主光轴，经凹透镜折射后的光线也可能相交于一点，如图所示。
三、焦点、焦距及三条特殊光线
1. 凸透镜的焦点和焦距
（1）焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，用F表示。 （2）焦距：焦点到光心的距离叫做焦距，用f表示。
（3）凸透镜有2个焦点，并且关于光心对称。 （4）凸透镜焦距的意义：凸透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越小，对光的会聚作用越强（选填“强”或“弱”）。
（5）粗略测量凸透镜焦距的方法——平行光聚焦法
如图所示，将凸透镜正对着太阳光（可看成是平行光），再拿一张纸放在它的另一侧，来回移动，直到纸上的光斑最小、最亮，测量这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。
2023年中考物理高频考点专题复习透镜及其应用附答案
试卷第1页，共8页 2023年中考物理高频考点专题复习透镜及其应用附答案
一、单选题
1．如图所示，利用图甲来测凸透镜的焦距，利用图乙来探究凸透镜成像的规律，在图乙所示的位置光屏上能成清晰的像，下列说法正确的是
A．由图甲可知凸透镜的焦距是 60.0cm
B．图乙中成像的特点与投影仪的成像原理相同
C．图乙中只将蜡烛向右移可以在光屏上得到倒立放大的像
D．图乙中若在凸透镜左侧“戴”上近视眼镜，光屏向右移动才能找到清晰的像
2．下列关于光学现象的描述中不正确．．．的是 （ ）
A．树荫下的三角形光斑是小孔成的像 B．照相机利用了光的折射成像
C．桥在水中的倒影是光的反射现象 D．三棱镜分解太阳光是光的折射现象
3．“影”是生活中常见的光现象，如光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等。如图所示，它们与物理知识对应关系正确的是（ ）
A．手影--光的反射 B．摄影--光的折射
C．投影--光的直线传潘 D．倒影--光的折射
4．下列对有关数据的估测，与实际情况相符的是（ ）
A．人的正常体温约37.8℃
B．自行车正常骑行速度约30m/s
C．正常眼睛的明视距离约是25cm
D．一枚鸡蛋的质量约500g
5．关于下面四幅图的说法正确的是（ ） 试卷第2页，共8页
A．甲图：漫反射时反射角不等于入射角
B．乙图：手影是由于光的反射而形成的
C．丙图：透明物体的颜色是由通过它的色光决定的
D．丁图：远视眼的成因和矫正图
6．下列有关光现象的说法不正确的是（ ）
A．“小孔成像”是光沿直线传播形成的虚像
B．在平静的湖面可以看到蓝天白云，这是光的反射现象
C．烛焰经凸透镜成实像时，当烛焰靠近透镜，烛焰的像一定远离透镜
D．电视画面的颜色是由红、绿、蓝三种色光合成的
7．下列有关光学元件的应用，说法正确的是（ ）
A．照相机的镜头使凹透镜
2025中考物理 专题03 透镜及其应用(原卷版)
主题一 声光热
专题03 透镜及其应用
考点内容 课标要求 命题预测
透镜及对光的作用 认识凸透镜的会聚作用和凹透镜的发散作用 属于基础知识，一般难度不大。题型主要是选择题和填空题和作图题。主要命题点有：透镜种类的辨识、透镜对光的作用的作图等。
凸透镜成像规律 探究并知道凸透镜成像的规律 凸透镜成像规律是本部分的重点内容，考试中出现频率较高。对凸透镜成像规律的考查题型基本上是选择题、填空题、实验探究题，有时也会出现在作图题和综合题中。命题点有：物体在透镜前不同位置所成像的位置及特点、透镜焦距的确定、物体移动成像变化、焦距变化对成像的影响以及实验的具体操作等。
凸透镜成像的应用 了解凸透镜成像规律的应用 凸透镜成像的应用是重点和热点问题，主要考查凸透镜成像规律在实际问题中的应用。常见考题类型是选择题、填空题，有时也会出现在实验探究题和综合题里。命题点有：照相机、投影仪、放大镜、眼镜眼镜、显微镜望远镜的成像原理、调节等。
1．（新情境）（2023·陕西）如图，是我国自主研制的某新型战斗机上的光电搜索跟踪系统。该系统功能与人眼相似，能为战斗机提供感知外界的“视觉”，系统内置的光电传感器，相当于人眼的视网膜，最外层窗口和传感器之间的光学元件，相当于人眼的晶状体。关于该系统说法不正确的是（ ）
A．该系统的光学元件相当于一个凸透镜 B．该系统在光电传感器上成的是倒立、放大的实像
C．周围景物通过该系统成像时，景物到镜头的距离大于镜头的2倍焦距
D．该系统的成像原理与照相机的成像原理相同
2．（跨学科）（2023·日照）某兴趣小组开展“创新服务生活，科技改变未来”的科技创新活动，模拟制作一款“智能”行驶玩具车。该玩具车利用车载传感器（摄像头、雷达）采集生成道路特征数据，完成“自动”驾驶。作为传感器之一的摄像头，下列说法正确的是（ ）
A．摄像头的镜头是凹透镜
B．遇障碍物时，要想生成更大的像，镜头应该向前伸
广东省深圳市中考物理一轮复习讲义第3章透镜及应用考点知识梳理+例题+满分必练
广东省深圳市中考物理一轮复习讲义第3章透镜及应用考点知识梳理+例题+满分必练
1 / 22
学习资料
班 级： 科 目： 广东省深圳市中考物理一轮复习讲义第3章透镜及应用考点知识梳理+例题+满分必练 广东省深圳市中考物理一轮复习讲义第3章透镜及应用考点知识梳理+例题+满分必练
2 / 22
第3章透镜及应用
考点梳理
考点1 透镜
1、透镜：中间厚、边缘薄的透镜叫凸透镜；中间薄、边缘厚的透镜叫凹透镜。通过两个球面球心的直线叫透镜的主光轴，简称主轴；主光轴上有个特殊的点，通过它的光线传播方向不改变,这个点叫透镜的光心。
2、透镜对光的作用
(1）凸透镜使光线会聚:平行于主光轴的光线经凸透镜折射后会聚于主光轴上的一点，这个点叫焦点,用F表示,该点是实际光线会聚而成的，因此叫实焦点；焦点到光心的距离叫焦距,用f表示。如图所示。
(2)凹透镜使光线发散：平行于主光轴的光射到凹透镜上经折射后变得发散，其折射光线的反向延长线相交于主光轴上一点，该点叫凹透镜的焦点，用F表示；由于该焦点不是实际光线会聚而成的,因此叫虚焦点；焦点到光心的距离叫焦距，用f表示.如图所示。
3、三条特殊光线
透镜中有三条特殊光线：过光心的光线不改变传播方向；对凸透镜，平行于主光轴的光线经折射后过焦点，对凹透镜来说，它的焦点是虚焦点,是折射光线的反向延长线过焦点；对凸透镜，过焦点的光线经折射后与主光轴平行，对凹透镜是虚焦点,是入射光线的正对焦点.三条光线如图所示。
考点2 凸透镜成像规律
1、基本概念
物距：物体到凸透镜光心的距离，用u表示；像距:像到凸透镜光心的距离，用v表示；、
焦距:焦点到凸透镜光心的距离,用f表示。
2、成像规律
物距（u） 像距（v) 像的性质 像物 应用 广东省深圳市中考物理一轮复习讲义第3章透镜及应用考点知识梳理+例题+满分必练
3 / 22 u>2f f
u＝2f v＝2f 倒立、等大的实像 异侧
2020届人教版中考物理知识点练习卷：透镜及其应用(含答案)
透镜及其应用
一、凸透镜成像规律的探究
1.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（ ）
A.正立放大的实像
B.倒立放大的实像
C.倒立缩小的实像
D.一定是倒立的实像，但放大或缩小无法确定
2.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（ ）
A.凸透镜位于a点左侧
B.凸透镜位于b点右侧
C.蜡烛在a点时，物距大于一倍焦距小于二倍焦距
D.蜡烛在b点时，像距大于二倍焦距
3.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是缩小、 ______ （填“正立”或“倒立”）的 ______ 像（填“虚”或实”）．
4.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么
（1）把烛焰放在______点，屏上出现的像最大；
（2）把烛焰放在______点，屏上出现的像最小；
（3）把烛焰放在______点，屏上不会出现像
（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；
（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；
（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．
5.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题
（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是 ______ ．
A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；
B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；
