云台控制的调试方法
云台的手动调试方法
在监控系统维护的过程中，无法控制云台是常有发生的事情，而对此类故障的处理往往是更换光端机。那么，如果不是光端机发生故障或是无法确定故障点时怎么办呢？因为云台的拆卸、安装是件比较麻烦的事情，一般是确定故障点在云台本身后才进行检修。这里提供两个手动调试的方法供大家参考。
云台的控制是通过光端机的反向数据口将控制信号传至云台。云台一般采用RS485总线控制，所以在进行手动调试时需要一个RS232转RS485转换器(如图)。
这样就可以利用电脑来调试了，采用的控制软件可以在网上下载，本文以KEY3.0为例（如图）。
连接方法：将转换器485+、485-接线端接至光端机反向数据口或云台控制端，把转换器接入电脑串口，打开控制软件，选择端口、控制协议、波特率，输入云台地址，然后就可以进行控制了。如果你不知道上述参数，可以将视频接入监视器，重启云台后相关参数会在监视器上显示。
另外还有一个手动调试方法，就是将视频和控制线接入硬盘录像机来进行控制，同样得进行相关参数的设置如解码地址等。两种方式各有好处，可以根据实际情况进行选择。
监控安装工程的调试方案

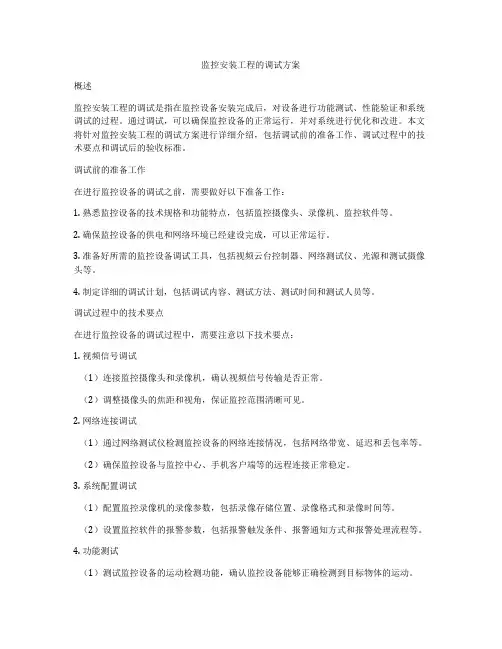

监控安装工程的调试方案
概述
监控安装工程的调试是指在监控设备安装完成后，对设备进行功能测试、性能验证和系统调试的过程。通过调试，可以确保监控设备的正常运行，并对系统进行优化和改进。本文将针对监控安装工程的调试方案进行详细介绍，包括调试前的准备工作、调试过程中的技术要点和调试后的验收标准。
调试前的准备工作
在进行监控设备的调试之前，需要做好以下准备工作：
1. 熟悉监控设备的技术规格和功能特点，包括监控摄像头、录像机、监控软件等。
2. 确保监控设备的供电和网络环境已经建设完成，可以正常运行。
3. 准备好所需的监控设备调试工具，包括视频云台控制器、网络测试仪、光源和测试摄像头等。
4. 制定详细的调试计划，包括调试内容、测试方法、测试时间和测试人员等。
调试过程中的技术要点
在进行监控设备的调试过程中，需要注意以下技术要点：
1. 视频信号调试
（1）连接监控摄像头和录像机，确认视频信号传输是否正常。
（2）调整摄像头的焦距和视角，保证监控范围清晰可见。
2. 网络连接调试
（1）通过网络测试仪检测监控设备的网络连接情况，包括网络带宽、延迟和丢包率等。
（2）确保监控设备与监控中心、手机客户端等的远程连接正常稳定。
3. 系统配置调试
（1）配置监控录像机的录像参数，包括录像存储位置、录像格式和录像时间等。
（2）设置监控软件的报警参数，包括报警触发条件、报警通知方式和报警处理流程等。
4. 功能测试
（1）测试监控设备的运动检测功能，确认监控设备能够正确检测到目标物体的运动。 （2）测试监控设备的人脸识别功能，确认监控设备能够正确识别目标物体的人脸特征。
（3）测试监控设备的夜视功能，确认监控设备能够在低光环境下正常工作。
调试后的验收标准
对于监控设备的调试结果，可以按照以下标准进行验收：
1. 视频信号验收
（1）视频信号传输稳定、清晰可见。
海康威视调试指引
1 / 16
海康威视常用功能设置
目录
一、硬盘格式化 ............................................................................. 2
二、录像状态和设置 ................................................................. 3
三、添加用户及权限 ...................................................................... 4
四、通道名称修改.......................................................................... 5
五、录像查询及备份 ...................................................................... 6
六、云台控制 ................................................................................. 8
七、DVR/DVS外网接入方法 ...................................................... 10
八、常见问题解答........................................................................ 14
2 / 16
一、硬盘格式化
3 / 16
二、录像状态和设置
录像可分为两种录像方式：手动录像和自动录像。手动录像在关机后重开、重启后需要手动打开，自动录像开机即可自动录像。可参照监视器或显示器下面的录像和报警状态显示来确定当前的录像状态。
云台正确使用方法

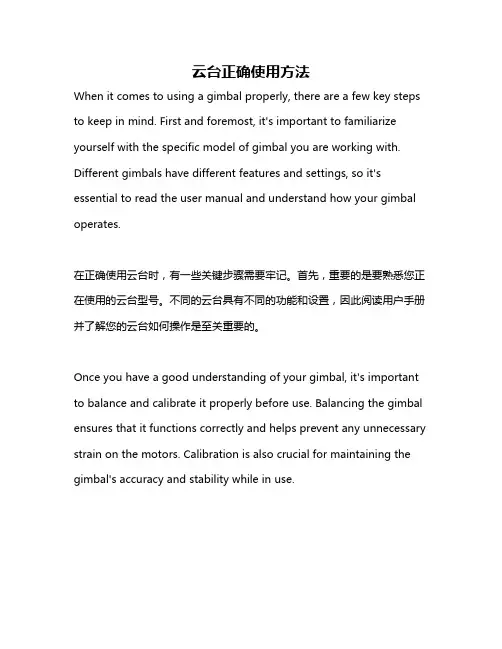

云台正确使用方法
When it comes to using a gimbal properly, there are a few key steps
to keep in mind. First and foremost, it's important to familiarize
yourself with the specific model of gimbal you are working with.
Different gimbals have different features and settings, so it's
essential to read the user manual and understand how your gimbal
operates.
在正确使用云台时，有一些关键步骤需要牢记。首先，重要的是要熟悉您正在使用的云台型号。不同的云台具有不同的功能和设置，因此阅读用户手册并了解您的云台如何操作是至关重要的。
Once you have a good understanding of your gimbal, it's important
to balance and calibrate it properly before use. Balancing the gimbal
ensures that it functions correctly and helps prevent any unnecessary
strain on the motors. Calibration is also crucial for maintaining the
gimbal's accuracy and stability while in use.
一旦您对您的云台有了很好的理解，重要的是在使用前正确平衡和校准它。平衡云台确保其正常运作，并有助于防止电机上的任何不必要的应力。校准对于在使用过程中保持云台的准确性和稳定性也至关重要。
云台控制方案
云台控制方案
在现代科技日益发展的时代，云台控制方案在各行各业中扮演着重要的角色。无论是在航天航空、摄影摄像、安全监控、医疗设备还是智能家居等领域，云台控制方案都发挥着重要的作用。本文将重点探讨云台控制方案的应用及其发展前景。
首先，云台控制方案在航天航空领域中有着广泛的应用。在航天器的姿态控制中，云台控制方案可以帮助航天器实现精确的指向和稳定，确保宇航员的安全。同时，云台控制方案也应用在卫星对地观测中，可以通过控制云台使卫星的视场范围更广，提高卫星的观测效果和精度。
其次，云台控制方案在摄影摄像领域中也有重要的应用。在摄影和电影拍摄过程中，云台控制方案可以帮助摄影师实现平稳、流畅的运动，使得拍摄的画面更具观赏性和艺术性。通过云台控制方案，摄影师可以更加自由地表达自己的创意，为影片带来更好的视觉效果。
此外，云台控制方案在安全监控领域也发挥着重要作用。在大型商场、银行、机场等公共场所的监控系统中，云台控制方案可以实现对摄像头的远程控制，使得监控范围更加广泛，监控效果更加全面。例如，当监控系统发现可疑人员时，可以通过云台控制方案实时调整摄像头的方向，进行更加准确的目标追踪。
此外，云台控制方案在医疗设备领域也有着广泛的应用。在手术室中，医生可以通过云台控制方案操作手术台的角度和高度，确保手术过程中的准确性和稳定性，提高手术的成功率和安全性。此外，云台控制方案也应用在医疗影像设备中，可以帮助医生获取更清晰、精确的影像，为疾病的诊断提供更准确的依据。
最后，云台控制方案在智能家居领域也发挥着重要的作用。通过云台控制方案，智能家居的设备和家居环境可以实现远程控制和自动化控制。例如，可以通过手机APP远程控制家中的摄像头、灯光、窗帘等设备，实现家居环境的智能化、便捷化。
总而言之，云台控制方案在各行各业中都有着广泛的应用前景。随着科技的不断进步，云台控制方案的功能和性能也将不断提升，为各行各业带来更多的便利和效益。期待未来，在继续研究和发展云台控制方案的同时，我们也能更好地利用云台控制方案来推动社会的进步和发展。
云台操作保养规程

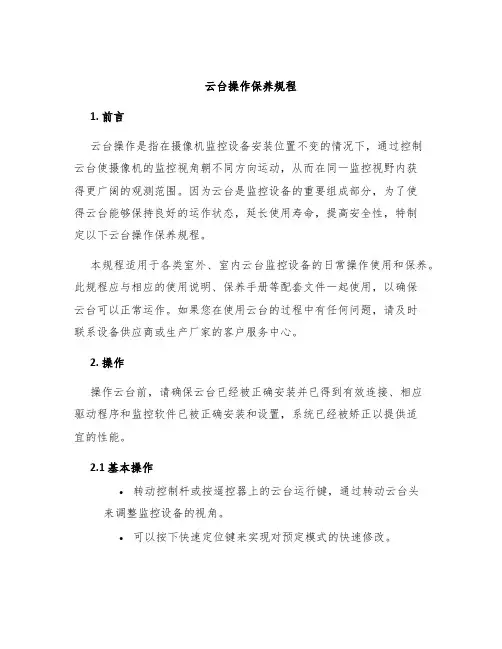

云台操作保养规程
1. 前言
云台操作是指在摄像机监控设备安装位置不变的情况下，通过控制云台使摄像机的监控视角朝不同方向运动，从而在同一监控视野内获得更广阔的观测范围。因为云台是监控设备的重要组成部分，为了使得云台能够保持良好的运作状态，延长使用寿命，提高安全性，特制定以下云台操作保养规程。
本规程适用于各类室外、室内云台监控设备的日常操作使用和保养。此规程应与相应的使用说明、保养手册等配套文件一起使用，以确保云台可以正常运作。如果您在使用云台的过程中有任何问题，请及时联系设备供应商或生产厂家的客户服务中心。
2. 操作
操作云台前，请确保云台已经被正确安装并已得到有效连接、相应驱动程序和监控软件已被正确安装和设置，系统已经被矫正以提供适宜的性能。
2.1 基本操作
• 转动控制杆或按遥控器上的云台运行键，通过转动云台头来调整监控设备的视角。
• 可以按下快速定位键来实现对预定模式的快速修改。 2.2 操作注意事项
• 不要进行过度调整（例如超出设备能够支持的行程范围或机械限位范围）。
• 在操作云台时请同时保持注意力集中，避免不必要的碰撞。
• 操作前请查阅设备说明，熟悉云台运行键和它们所代表的功能。
• 不要以异动方式操作云台，否则可能会造成云台损坏。
3. 保养
云台监控设备经常受到恶劣的环境和高强度的工作负载，所以需要进行定期保养。
3.1 外观保养
• 外层表面应该清洁干净，清除油污、污垢、灰尘等物质。
• 用中性清洁剂清洁设备表面，不要使用任何有化学效应的清洁剂，物理去污 or 使用汽油和琥珀酸去污均可。
• 不要用硬物或尖锐的东西刺激云台表面，能用无尘纱布擦拭。
3.2 电气保养
• 定期检查云台设备的电源线和连接线,确认线路的正常状态。.
• 定期对电气接线口、电源插头、线路保护器（如有的话）进行清理。.
• 定期检查云台的电路板，确认无腐蚀、跳汰现象。. • 定期进行升级以保证云台软件的安全性。
高空云台建设方案
高空云台建设方案
1. 简介
高空云台是一种用于观测、监控和拍摄的设备，通常安装在建筑物、电信塔、摩天轮等高地上。它通过360度旋转和倾斜功能，可以实时监控和跟踪指定区域内的目标，并提供高质量的图像和视频。本文档将介绍高空云台的建设方案，包括选址、设备选择和安装过程等。
2. 选址
高空云台的选址需要考虑以下几个因素：
2.1 高度和视野
高空云台的高度和视野决定了其能够监控的范围和精度。选址时需要考虑到周围建筑物的高度、目标区域的距离和地形情况。一般来说，选址应选择离目标区域较近且高度较高的位置，以获得更广阔的视野和更清晰的图像。
2.2 稳定性和安全性
高空云台作为一种高度和容量较大的设备，必须保持稳定和安全。选址时需要考虑到风力、地震和其他自然灾害的影响。同时，还需要确保云台能够牢固地安装在选定位置上，以防止意外事件的发生。
2.3 环境和交通
选址时还需要考虑到周围环境和交通情况。云台的选址应尽量避免高噪音、高电磁辐射和高灰尘等恶劣环境。此外，考虑到设备的运输和安装，选址最好靠近主要道路和交通枢纽，以方便施工和维护。
3. 设备选择
高空云台的设备选择需要根据监控需求和预算来确定。以下是一些常见的设备选择考虑因素： 3.1 云台类型
根据具体需求，可以选择固定式、球型或多关节式云台。固定式云台适用于需要监控固定区域的场景，球型云台可以实现全方位的观测，而多关节式云台具有更大的灵活性和动态跟踪功能。
3.2 摄像头
云台的摄像头是实现监控和拍摄功能的核心组件。选择摄像头时，需要考虑分辨率、焦距、光感度和防抖技术等因素。此外，还需要确保摄像头的镜头可以适应云台的旋转和倾斜动作。
3.3 控制系统
云台的控制系统包括硬件和软件两部分。硬件方面，需要选择具有高精度和稳定性的驱动器和电机。软件方面，需要选择功能强大且易于使用的控制软件，以实现远程监控、自动跟踪和图像处理等功能。
3.4 通信系统
模拟球机地址调试
ABK系列云镜控制解码器
（F系列）
使用说明书
( 2004年11月 )
ANBO
ABK系列云镜控制解码器(F系列)
2 目 录
一、安装说明………………………………………………3
二、接线………………………………………….…………3
1. 镜头控制线 ..………………………………………..3
2. 云台控制线…………………………………………..4
3. 辅助设备控制线………………………………………4
4. 通讯端口接线..……………………………………….5
三、设置……………………………………………………6
1. 地址设置 ……………………………………………6
2. 通讯速率………………………………………… …7
3. 镜头电压正负、终端电阻的设置 ………………… …7
4. 现场控制设置 ………………………………………7
四、指示灯…………………………………………………8
五、技术指标………………………………………………8
六、接线和设置附图、通讯接线示意图
ABK系列云镜控制解码器(F系列)
3 感谢您选择了ABK系列解码器，在安装和使用前请用户仔细阅读本说明书，并且在调试完成后，再到现场安装，尽量减少现场安装和调试的不便。
本系列解码器不适合在潮湿、有易燃、易爆和有腐蚀性物质的场所使用、贮存和运输。温度过低、过高的环境对解码器的性能有影响。
ABK系列解码器虽具有一定的防雷能力，但本着负责的精神，我们仍提醒用户：安装使用本系列解码器请注意防雷．．．．．．．．．．．．．．．。
一．安装说明：
室内型只需将解码器挂装在适当位置既可。
室外型（铝合金壳）安装顺序是：①先将底端盖4个螺丝拧下，将底端盖连同机芯一起抽出，将密封穿线护口改为长头向外装好（密封橡胶垫保持原位）。②将电源线、控制线、通讯线分别穿过密封护口并接好（注意导线裸露处不要碰到机壳，也不能短路）。③拧紧密封穿线护口。④将底端盖连同机芯按原样插回机壳，拧紧底端盖螺丝。⑤将4个安装脚件（随机附件）固定在机箱背面。⑥最后将解码器垂直安装在墙上适当位置（护口在下，导线应有滴水弯，以免雨水顺导线流入解码器内）。
常用球机设置方法
1．ALEC球机
2．SAMSUNG球机
协议名称 协议设定 3脚 4脚（波特率设定） 5脚 6脚 7脚 8脚 0 0 0 1 1 0 1 1 SAMSUNG(半双工） 0 0 0 0 38400 9600 19200 4800 SAMSUNG(全双工） 1 0 0 0 38400 9600 19200 4800 VICON（半双工） 0 1 0 0 19200 4800 9600 600 PANASONIC（半双工） 1 1 0 0 19200 4800 9600 2400 PANASONIC（全双工） 0 0 1 0 19200 4800 9600 2400 AD（半双工） 1 0 1 0 38400 9600 19200 4800 AD（全双工） 0 1 1 0 38400 9600 19200 4800 PHILIPS（半双工） 1 1 1 0 38400 2400 9600 1200 PELCO-P（半双工） 0 0 0 1 19200 4800 9600 2400 KALATEL（半双工） 1 0 0 1 38400 9600 19200 4800 ERNA（半双工） 0 1 0 1 2400 2400 2400 2400 DIAMOND（半双工） 1 1 0 1 38400 9600 19200 4800 VCL TP（半双工） 0 0 1 1 38400 9600 19200 4800 PELCO-D（半双工） 1 0 1 1 19200 4800 9600 2400 PELCO-D（全双工） 0 1 1 1 19200 4800 9600 2400 VICON（全双工） 1 1 1 1 19200 4800 9600 600 3．大华球机
3．1．设置协议、波特率、ID号
设置协议、波特率、ID号之前，打开球机球罩，可看到拨码开关（如图1）：
图1
图2 其中1-4为协议选择，5、6为波特率选择，7、8为奇偶校验(见表1、表2、表3)。
视频监控系统安装与调试
视频监控系统安装与调试
安装和调试视频监控系统
一、管道施工
1.线缆选择
1.1 视频线
如果摄像机到监控主机的距离小于或等于200米，则应使用RG59（128编）视频线。如果距离超过200米，则应使用SYV-75-5视频线。
1.2 云台控制线
如果云台与控制器的距离小于或等于100米，则应使用RVV6×0.5护套线。如果距离超过100米，则应使用RVV6×0.75护套线。
1.3 镜头控制线
应使用RVV4×0.5护套线。
1.4 解码器通讯线
应使用RVV2×1屏蔽双绞线。
1.5 摄像机电源线
如果系统中有20台普通摄像机，且摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作为电源主线。使用不同距离的电源线，请参考以下表格：
摄像机到监控主机的平均距离 电源线规格（两线）
34m-50m 6平方
21m-33m 4平方
20m 2.5平方
2.管道敷设
2.1 视频线敷设注意事项
如果摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，则可以使用RG59视频线。如果距离超过200米，则应使用SWY-75-5视频线，以确保监控图像的质量。
2.2 控制线敷设注意事项
在模拟监控系统中，如果安装了配备云台变焦镜头的摄像机并使用云台镜头控制器进行控制，则应根据摄像机与云台控制器的距离确定控制线的选择。当距离少于100米时，云台控制线可采用RVV6×0.5护套线。当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线应采用RVV4×0.5护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，则控制线路敷设应参考所用矩阵控制主机的技术要求。 在数码监控系统中，若要安装配备云台变焦镜头的摄像机，则需要使用解码器来控制云台和镜头。解码器通常安装在摄像机旁边，通过RS485总线与数码录像机进行通信。布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。
综合安防(视频监控)系统调试
— 1 — 综合安防（视频监控）系统调试
线路部分的调试主要为校线和施工质量的检验，其性能调试应结合系统调试进行，有关系统调试的内容如下。
1. 电源检测
(1)、监控台、电视拒总电源交流电压检测。
(2)、监控台、电视柜各分路交流电压检测。
(3)、摄像机用总电源和各分路电压检测。
(4)、有直流电源输出时，要检测输出极性。
2. 线路检查
(1)、按施工图进行校线。
(2)、用500V兆欧表检查电源电缆的绝缘，其芯线与芯线、芯线与地线的绝缘电阻不应小于0.5MΩ。
(3)、用250v兆欧表检查控制电缆的绝缘，其芯线与芯线、芯线与地线的绝缘电阻不应小于0.5MΩ。
3. 接地电阻的测量
(1)、系统中所有接地极的接地电阻均应测量，并做好记录。
(2)、系统接地电阻不大于4Ω。
4. 单机调试
取视频电缆、控制电缆和电源电缆3～5米，在控制室从控制台、柜的接线端子接通摄像机。
(1)、摄像机控制功能调试
1）、调整控制器遥控旋钮，检查云台的水平旋转、垂直旋转角度是否满足要求；旋转速度是否均匀；启、停控制是否灵敏；有无噪声等。
2）、若旋转角度不能满足要求，可调整云台的限位开关。
(2)、摄像机防护罩功能调试
1）、对摄像机防护罩的加热器功能调试。
2）、对摄像机防护罩的雨刷功能调试。 — 2 — 3）、对摄像机防护罩的排风扇功能调试。
4）、检查防护罩的保护电路。
(3)、摄像机功能调试
1）、依次开通控制器电源、监视器电源、摄像机电源，监视器应显示图象。
2）、图像清晰时，可遥控变焦、自动光圈、观察变焦过程中的图像清晰度，对异常情况做好记录。
3）、遥控电动云台，带动摄像机旋转，在静止和旋转过程中图像的清晰度应变化不大。云台应运转平稳、无噪声、不发热、速度均匀。
