气体渗碳工艺过程
渗碳淬火的工艺流程
渗碳淬火的工艺流程
《渗碳淬火工艺流程》
渗碳淬火是一种常用的热处理工艺，用于提高钢材的表面硬度和耐磨性。
该工艺通过将低碳钢置于含有高碳成分的气体或液体中，使其在高温下表面渗入碳元素，然后再进行淬火处理，使钢材表面形成一层高碳度的淬火层，从而提高其硬度和耐磨性。
工艺流程如下：
1. 预处理：首先将需要进行渗碳淬火处理的钢材进行表面清洁，去除油污、锈蚀等杂质，确保表面洁净。
2. 预热：将钢材加热至500-600摄氏度的温度，使其达到适合
进行渗碳的状态，同时也有助于加速碳元素的渗透。
3. 渗碳：将预热后的钢材置于含有高碳成分的气体或液体中，常用的渗碳介质包括固体碳、气体（如一氧化碳）和液体（如盐浴）。
在高温（700-900摄氏度）下，钢材表面的低碳元素
会渗入高碳成分介质中，达到表面碳化的目的。
4. 冷却：经过一定时间的渗碳处理后，将钢材从渗碳介质中取出，进行冷却处理。
可以选择空冷或者速冷方式进行。
5. 淬火：在渗碳完成后，将钢材进行淬火处理，快速冷却使其组织变为马氏体，进而使表面形成一层具有很高硬度的淬火层。
6. 回火：淬火后的钢材虽然硬度高，但脆性也随之增加。
为了提高其韧性和耐久性，需要进行回火处理。
将淬火后的钢材加热至适当温度，再进行控制冷却，使其达到硬度和韧性的平衡状态。
通过以上工艺流程，钢材的表面硬度和耐磨性得到了显著提升，适用于需要耐磨性较高的部件和机械零件制造。
真空渗碳热处理工艺流程
真空渗碳热处理工艺流程温馨提示：该文档是小主精心编写而成的，如果您对该文档有需求，可以对它进行下载，希望它能够帮助您解决您的实际问题。
文档下载后可以对它进行修改，根据您的实际需要进行调整即可。
另外，本小店还为大家提供各种类型的实用资料，比如工作总结、文案摘抄、教育随笔、日记赏析、经典美文、话题作文等等。
如果您想了解更多不同的资料格式和写法，敬请关注后续更新。
Tips: This document is carefully written by the small master, if you have the requirements for the document, you can download it, I hope it can help you solve your practical problems. After downloading the document, it can be modified and adjustedaccording to your actual needs.In addition, the store also provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, classic articles, topic composition and so on. If you want to know more about the different data formats and writing methods, please pay attentionto the following updates.真空渗碳热处理工艺流程是一种常见的表面强化处理方法，通过将工件放置在真空环境中，在高温下通过扩散作用使碳原子渗入金属表面，提高金属的表面硬度和耐磨性能。

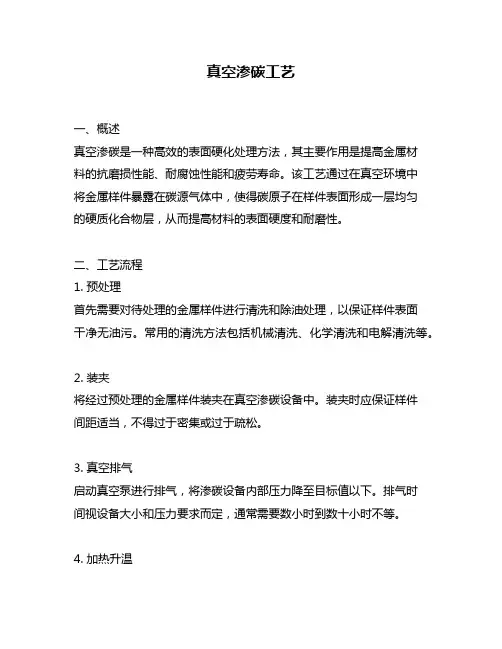

真空渗碳工艺
真空渗碳工艺一、概述真空渗碳是一种高效的表面硬化处理方法，其主要作用是提高金属材料的抗磨损性能、耐腐蚀性能和疲劳寿命。
该工艺通过在真空环境中将金属样件暴露在碳源气体中，使得碳原子在样件表面形成一层均匀的硬质化合物层，从而提高材料的表面硬度和耐磨性。
二、工艺流程1. 预处理首先需要对待处理的金属样件进行清洗和除油处理，以保证样件表面干净无油污。
常用的清洗方法包括机械清洗、化学清洗和电解清洗等。
2. 装夹将经过预处理的金属样件装夹在真空渗碳设备中。
装夹时应保证样件间距适当，不得过于密集或过于疏松。
3. 真空排气启动真空泵进行排气，将渗碳设备内部压力降至目标值以下。
排气时间视设备大小和压力要求而定，通常需要数小时到数十小时不等。
4. 加热升温在排气结束后，开始进行加热升温。
加热速率应根据样件材质和要求的渗碳深度等因素进行调整，通常为10℃/min到50℃/min不等。
当样件温度达到目标温度时，保持一段时间以使其达到均匀的温度分布。
5. 渗碳在样件达到目标温度并保持一定时间后，开始注入碳源气体进行渗碳处理。
常用的碳源气体包括乙炔、甲烷、丙烷等。
渗碳时间视要求的硬化层厚度而定，通常需要数小时到数十小时不等。
6. 降温在完成渗碳处理后，开始进行降温。
降温速率应根据样件材质和硬化层深度等因素进行调整，通常为10℃/min到50℃/min不等。
当样件表面温度降至室温以下时，可以停止降温。
7. 后处理完成真空渗碳处理后，需要对金属样件进行清洗和除油处理，并对其表面进行抛光和喷涂等后处理工艺。
三、注意事项1. 清洗和除油处理应彻底，以保证样件表面干净无油污。
2. 装夹时应保证样件间距适当，不得过于密集或过于疏松。
3. 加热升温和降温速率应根据样件材质和硬化层深度等因素进行调整，过快或过慢都会影响硬化层的质量。
4. 渗碳时间应根据要求的硬化层厚度进行调整，过长或过短都会影响硬化层的质量。
5. 后处理工艺应细致，以保证金属样件表面光滑无划痕。
气体渗碳过程数学模型及数值模拟
1.5 不同类型气体渗碳同一位置 C 浓度随时间分布图
图示为 950℃下 20#钢在 3 种气体渗碳条件下距表面 0.2mm 处 C 浓度随时间分布 图
图示为 20#钢在 3 种气体渗碳条件下距表面 0.2mm 处 C 浓度随时间变化图，从图 中可看出距表面一定距离处的 C 浓度随时间变换率由快变慢，当 C 浓度趋于 Cp 时，变化十分缓慢。不加稀土时， 【煤油+甲醇】条件下的渗碳速度低于【吸热气 氛+丙烷】 ，加入稀土后，其渗碳速度大于【吸热气氛+丙烷】 。稀土的加入加快了 C 的扩散。
（2） 不同温度离子渗碳一定时间碳浓度分布
从图中可看出：渗碳相同时间，温度越高，渗碳层的厚度越大，表面 C 浓度 Cs 越大，各位置的 C 浓度也越高。 通过此次气体渗碳和离子渗碳过程的分析和数值模拟， 对各种渗碳类型进行分析 比较，加深了对渗碳过程及稀土化学热处理的了解。
与气体渗碳不同，因界面传递系数无穷 大，表面碳浓度快速气氛平衡。即 C(0,τ )=Cp=1.30，所以图中各曲线均始于同一点。
2.2 离子渗碳时距表面不同距离 C 浓度随时间变化情况：
由图可知，越靠近表面 C 浓度增速越大，但增速是是由快变慢，当 C 浓度快达到 Cp 时，C 浓度随时间变化便不明显。
气体渗碳过程数学模型及数值模拟
气体渗碳过程数学模型及数值模拟
前言：传统的气体渗碳工艺温度高，加热保温时间长，工件渗碳后变形大，而稀 土渗碳则有着很大的优点， 成为一种发展趋势。稀土元素加速渗碳过程的主要原 因是增加了碳在奥氏体中的扩散系数 D，同时提高了碳的界面传递系数 β ,达到 同样渗碳层深度，渗速可提高 15%~20%。通过对 20#钢进行常规气体渗碳和稀 土渗碳过程的模拟仿真， 进行分析比较。加深对气体渗碳过程及稀土化学热处理 的了解。 以下气体渗碳和离子渗碳模拟中均假定 D 与 C 无关。（实际过程 D=f（C））
渗碳
气体渗碳气体渗碳是比较完善和经济的渗碳方法，它的主要优点如下：①它不需要渗碳箱，零件直接加热，生产周期较短。
②易于控制渗碳气氛，产品质量较稳定。
③便于直接淬火，便于实现自动化。
④周围环境清洁，大大减轻劳动强度。
但是，气体渗碳一般需要专门的设备，因而影响了普遍推广使用。
气体渗碳所采用的炉子，一般有连续式无马弗炉和井式炉。
一般中，小批量生产的工厂，大都采用井式渗碳炉进行气体渗碳。
渗薄时，把零件装于用耐热钢诸如此类料筐内。
放入炉膛中，密封加热，然后输入氢把有机液体(煤油、苯、酒精、丙酮等)滴入炉内。
滴入剂的种类很短而以煤油应用得最广泛，因价格便宜，来源充分，且有很强的渗碳能力，可满足渗碳要求。
(一) 气体渗碳的基本原理煤油滴入渗碳炉后，经过高温热裂分解一氧化碳(CO)，二氧化碳(CO2)，氧(O2)，氢(H2)和饱和碳氢化合物(CnH2n+2)及不饱和碳氢合化物(CnH2n)等多种混合气体。
气体渗碳主要利用其中一氧化碳，饱和的碳氢化合物和不饱和的碳氢化合物，靠这些气体在渗碳温度分解得到原子状态的碳而产生渗碳作用。
2CO —→CO2 + [C]CnH2n+2 —→(n+1)H2 + n[C]一氧化碳在高温渗碳时，其分解速度较慢，分解与吸收基本平衡，因此，一般没有过剩碳沉积，而不饱和碳氢化合物，渗碳开始时会猛烈地析出碳，形成一层碳黑，附于零件表面，阻止渗碳的进行。
所以，渗碳气体中不饱和碳氢化合物含量应控制低些。
(二) 气体渗碳工艺及操作⒈装炉：把零件与相同钢材的试样一起置于渗碳料筐中，零件之间应留5—10mm 间隙，空炉加热(封闭炉盖)至920—940℃时将渗碳料筐迅速吊入炉膛中，扳紧螺母以压紧炉盖，开大甲醇滴量，打开废气孔排气，并启动风扇马达。
⒉升温：工件装炉后立即开始升温，此时炉温下降较多，(约800—850℃)，而工件的温度更低。
此时不宜滴入大量的渗碳剂(因炉温低，不能充分裂解，而且工件温度低不能吸碳，滴入的渗碳剂将会形成大量的碳黑附于工件表面，影响随后渗碳正常进行)。
渗碳工艺
渗碳工艺如下：
电炉到870°后，打开炉盖，放置零件到炉内，拧紧盖子螺丝，盖子的缝隙绝对不能有气体排出（用点火检查），开始放甲醇到保温60分钟的正常流量，后同时放三乙醇胺2时30分钟，打开炉盖，取出零件到保温桶内自然冷却到空气温度（注意绝不能整体放入到油中或水中冷却）然后就可以对有要求做硬度部分加热到850°左右，快速放入到流动的冷水中冷却，就可以了。
2. 如果表面渗碳厚度在0.3-0.4mm之间
延长放三乙醇胺的时间30分钟就可以，其它一样。
只做参考
祝永华。
渗氮渗碳工艺
1 前面已经提到了约99%的自攻螺钉采用碳钢，即渗碳钢制造；其中自钻自攻螺钉也可以采用热处理钢制造（实际上生产企业大多采用渗碳钢，目前国内外大多采用C1018，C1022等材料来制造自攻螺钉各类产品1、普通自攻螺钉的机械性能（1）ISO2702、GB/T3098.5、DIN267T12①表面硬度：≥450HV0.3。
②芯部硬度：≤ST3.9：270～390HV5，＞ST3.9：270～390HV10。
③渗碳层深度：。
M2.5 0.04～0.12mmM3: 0.05～0.18mmM4～M5: 0.10～0.25mmM6～M8: 0.15～0.28mm2、纤维板钉的机械性能（1）表面硬度：450～750HV0.3。
（2）芯部硬度：2.5mm～4mm: 320～450HV5；4.5mm～6mm: 320～450HV10。
（3）渗碳层深度：2.5mm～3mm：0.05～0.18mm；3.5mm～6mm：0.10～0.23mm。
（4）破坏扭矩：2.5mm：≥1.0Nm 3mm：≥1.5Nm 3.5mm：≥2.0Nm 4mm：≥3.0Nm 4.5mm：≥4.3Nm 5mm：≥6.2Nm6mm：≥10.8Nm（5）弯折角试验：≥15°。
3、墙板自攻螺钉机械性能（1）表面硬度：≥560HV0.3。
（2）渗碳层深度： 0.05～0.10mm。
（3）拧入性:拧入转速:2000～3000r/min；轴向总推力：150±3 N；板厚：0.6mm；拧入时间≤1s。
（4）破坏扭矩3.5（6#）：≥2.8Nm,4.2(8#)：≥4.2Nm3.9（7#）：≥3.4Nm,4.8(10#)：≥6Nm一渗碳工艺(气体渗碳——煤油)：渗碳钢的碳含量一般在0.12%~0.25%之间，其所含主要合金元素一般是铬、锰、镍、钼、钨、钛等。
○1 把炉温升到800℃左右，断开电源打开炉盖，放入装好工件的工装，关闭炉盖升温到930℃左右。
渗氮 渗碳 碳氮共渗
渗氮渗碳碳氮共渗碳氮共渗是一种常见的表面处理技术，通过渗碳和渗氮来改善材料的硬度和耐磨性。
本文将对渗氮、渗碳和碳氮共渗的原理、应用和工艺进行详细介绍。
一、渗氮渗氮是将氮原子渗入材料表面形成氮化物层的过程。
氮原子通过高温处理和氮气氛的作用，渗透到材料表面并与材料中的元素反应，形成硬质氮化物层。
这一薄层氮化物层不仅能提高材料的硬度和抗磨损性能，还能改善材料的耐腐蚀性。
渗氮的主要应用领域包括机械制造、汽车工业、航空航天等。
在机械制造中，渗氮可以增加零件的硬度和耐磨性，延长使用寿命；在汽车工业中，渗氮可以提高引擎零件的耐磨性和抗腐蚀性能；在航空航天领域，渗氮可以增强航空发动机部件的耐高温和耐磨性能。
渗氮的工艺流程一般包括清洗件表面、装配件和炉内预处理、渗氮和回火处理等步骤。
渗氮一般采用封闭式和开放式两种方式进行，根据具体应用需求可以选择合适的渗氮工艺。
二、渗碳渗碳是将碳原子渗入材料表面形成碳化物层的过程。
碳原子通过高温处理和含有碳气体的氛围，渗透到材料表面并在表面与材料中的元素反应，形成硬质碳化物层。
渗碳技术不仅能提升材料的硬度和耐磨性，还可以改善材料的断裂韧性和抗腐蚀性。
渗碳广泛应用于机械零件、钢铁制品等领域。
渗碳后的材料表面硬度高、耐磨性好，适用于制作耐磨零件，如轴承、齿轮等；同时碳化层的外表面与空气隔绝，降低了材料的腐蚀速率，提高了零件的使用寿命。
渗碳的工艺流程包括预处理、渗碳、淬火和回火等。
渗碳一般采用气体渗碳和液体渗碳两种方式进行，具体工艺参数可以根据材料的要求进行选择。
三、碳氮共渗碳氮共渗是将碳原子和氮原子同时渗入材料表面形成碳氮共渗层的过程。
碳氮共渗通过碳氮共渗剂和高温处理，使碳原子和氮原子分别与材料中的元素发生反应，形成硬质碳氮化物层。
碳氮共渗能够同时获得渗碳和渗氮的特性，提高材料的硬度、耐磨性和抗腐蚀性。
碳氮共渗广泛应用于汽车工业、航空航天等领域。
在汽车工业中，碳氮共渗可以提高零部件的硬度和耐磨性，同时还可以提高零部件的抗磨损能力和抗腐蚀性；在航空航天领域，碳氮共渗可以增强发动机部件的抗高温性能和抗腐蚀能力。
渗碳
• （2）装箱：零件的固体渗碳时在渗碳箱中进行 ，渗碳箱 一般用钢板焊成或铸铁铸成，渗碳箱不宜过大，其外形尺 寸应尽可能适合工件的要求，箱子最好与炉底板架空，受 热均匀 。 • （3） 装炉与升温：零件可在低温入炉并用分段升温的方 法。但对于连续生产，这种方法不经济，故通常采用高温 入炉的方法。 • （4） 保温时间：零件在渗碳温度下需要保温时间视渗碳 层深度要求而定。 • （5） 出炉前的试棒检查：保温完毕大约半小时抽检试 棒，可把试棒淬于水中，折断后观察断口，或将断面抛光 后用4%硝酸酒精腐蚀，以检查渗碳层所达到的深度，渗 碳深度达到了技术要求则可出炉。如还未达到渗碳层深 度，应适当延长保温时间。
渗碳零件的材料
渗碳用钢：合金渗碳 钢含碳量0.15～0.25 ％之间。 例15、20、20Cr、 20CrMnTi、20SiMnVB 等
• 发展历史：渗碳工艺在中国可以上溯2000 年以前。最早是用固体渗碳介质渗碳。液 体和气体渗碳是在20世纪出现并得到广泛 应用的。美国在20年代开始采用转筒炉进 行气体渗碳。30年代﹐连续式气体渗碳炉 开始在工业上应用。60年代高温(960～ 1100℃)气体渗碳得到发展。至70年代﹐出 现了真空渗碳和离子渗碳。
由渗剂直接滴入炉内进行渗碳时，由于热裂 分解出的活性碳原子过多，不能全部为零件表面所 吸收而以炭黑、焦油等形式沉积于零件表面，阻碍 渗碳过程，而且渗碳气氛的碳势也不易控制。因此 发展了滴注可控气氛渗碳，即向高温炉中同时滴入 两种有机液体，一种液体（如甲醇）产生的气体碳 势较低，作为稀释气体；另一种液体（如醋酸乙酯） 产生的气体碳势较高，作为富化气。通过改变两种 液体的滴入比例，利用露点仪和红外分析仪控制碳 势，是零件表面的含碳量控制在要求的范围内。
气体渗碳通过下述反应使原子扩散渗透到钢 中:2CO=〔C〕+CO2 • 滴注式的CO是通过C一H一O系有机剂在炉中 直接热分解而获得的。但液体有机剂的品种 很多，并不是都可以用于滴注。作为滴注用 的有机剂一般可分为下列三类: （1)C>O时，如CH3·COOCH(醋酸甲脂) 2CO+3H2+〔C〕 (2)C=O时，如CH3OH(甲醇) CO+2H2 (3)C<O时，如HCOOH(甲酸) CO+H2+〔O〕
可控气氛渗碳工艺浅述
可控气氛渗碳工艺浅述一、可控气氛渗碳工艺可控气氛渗碳工艺主要包括滴注式气体渗碳工艺、吸热式气体渗碳工艺、氮基气体渗碳工艺、直生式气体渗碳工艺。
滴注式气体渗碳工艺是在密封室内通入有机液体甲醇和丙酮（或乙酸乙酯等），以适当的数量直接滴人炉内而制得所需气氛的。
甲醇热裂分解产物的渗碳能力很低，它主要是起携带气的作用，使炉内有一定的正压；起渗碳作用的气体主要是由丙酮或乙酸乙酯热裂分解形成的。
滴注式气体渗碳工艺对设备要求较低，碳势控制精度较差，只适用于一般零件的处理。
吸热式气体渗碳工艺的渗碳气氛由吸热式气体加富化气组成，吸热式气体主要包括天然气、煤气、丙烷、丁烷等，一般采用甲烷或丙烷作富化气。
需要有吸热式气氛发生装置。
氮基气氛渗碳工艺是指以氮气作为载体添加富化气进行渗碳的工艺，富化气主要有丙烷、丙酮等，同时通入甲醇作为基础气氛。
直生式气氛渗碳工艺是将燃料与氧化剂直接通入炉内形成渗碳气氛的工艺。
采用上述各渗碳工艺时，各种有机液体热裂分解时产生的主要是CO和H。
同时还存在少量的其它产物。
在一定条件下，达到平衡时，炉气的各成分之间具有一定的比例平衡關系。
可控气氛渗碳工艺已应用多年，积累了丰富的经验，可以满足一般零件的性能要求，但也有自身的缺点，例如：无法解决表面内氧化问题，即在渗层表面出现一层很薄的非马氏体组织，影响零件的疲劳性能；无法解决高温渗碳及深层渗碳问题；生产能耗高；生产区域环境较差。
这些设备一般都布置在独立的热处理车间，或者与机加工车间组建联合厂房，但与机加工车间之间需要有隔墙，以减少对加工设备的影响，并要求加强热处理车间的排烟措施，改善生产环境。
二、低压真空渗碳工艺低压真空渗碳工艺的真空压力一般为10—100Pa。
其工艺过程是：加热室装料—抽真空—通保护气—加热—工件在高温下脉冲式通入渗碳气氛（纯的乙炔等）和保护气氛（纯的氮气等）进行高速渗碳过程，是一个强渗—扩散—强渗—扩散……的过程，经过几个循环达到工艺渗碳层的要求（故此工艺又被称为脉冲渗碳工艺），然后进行高压气淬或真空油淬。
