软件论文关于软件论文ImageJ软件测量肝脏体积的方法
软件论文关于软件论文：
ImageJ软件测量肝脏体积的方法
[摘要]ImageJ软件是一种可免费下载的JAVA图像分析与处理软件。基于其对医学影像图像
可直接进行分析和处理，提出了一种在个人电脑上利用ImageJ软件测量肝脏体积的方法。
并展示了外科医生可利用个人电脑独立进行肝脏CT容积的分析。
[关键词]ImageJ软件；肝脏体积；图像处理
肝脏体积(liver volume，LV)是间接反映肝脏储备功能的一项重要指标[1]，根据CT或MRI的
扫描图像准确计算手术前、后的肝脏体积，对于肝脏切除、肝移植等手术的病人非常有必要，
有助于减少因术后残肝体积过小而造成的各种并发症。术后测量残余肝脏体积，有助于外科
医生了解肝脏的再生情况。遗憾的是这种处理医学影像的软件通常是安装在医院影像设备上，
非放射人员无法经常接触，而且这种软件需要影像设备的支持，不能安装在个人电脑中，市
面上独立的CT体积测量软件又非常昂贵，这给肝脏外科医生进行临床和科学研究带来诸多
不便。ImageJ是一个可免费下载的图像分析软件包，由美国国立卫生研究院（National
Institutes of Health，NIH）研究开发，用于帮助分析临床和科研中的医学影像。目前国内尚
未见有关ImageJ软件测量肝脏体积的报道，基于以上原因，本文提出了一种在个人电脑上
利用ImageJ软件测量肝脏体积的方法。
1安装ImageJ软件
ImageJ软件下载，（版本1.42）直接双击下载后的程序即可安装，软件运行最少需要64M内
存，可以在Windows、Linux、Mac OS等操作系统上运行。
2 LV测量的过程
2.1获取图片
由我院附属医院PACS图像处理工作站，选取行腹部多层螺旋CT平扫获得的肝脏CT图像，
扫描层厚5 mm，螺距1.0，管电压120 kV，管电流65 mAs。将CICOM格式的图像文件夹拷
至个人电脑，对其进行LV测量。
2.2半自动法测量LV
2.2.1制作图像栈
每例病人的DICOM格式CT图像文件夹中，每层CT图片都有一个唯一的编号，运行ImageJ
软件，选择菜单File→open，找到待处理的文件夹，按文件夹中CT图像的编号顺序,依次打
开含有肝脏的DICOM格式的CT图像，共N层；点击菜单栏Image→stacks→Images to stack，
软件自动将N幅图像转换成图像栈，即在一个窗口里以多线程的形式层叠N幅图像，并行
处理。只要内存允许，ImageJ软件能够打开任意多的图像进行处理。
2.2.2图像预处理
DICOM格式的图像栈每像素16位存储，为得到最佳的图像分割效果，需要先对栈进行预处
理。通过点击菜单栏Image→Adjust→Window/Level，调节图像栈的窗宽、窗位，本文中窗
宽、窗位为300 HU、40 HU；点击Image→Type→8-bit将168位图像，灰度值范围为0-255，
并将此时的图像栈保存命名为“原始栈图像”以备用；点击菜单栏Process→Enhance Contrast，
对栈作图像增强处理；Process→Smooth对栈进行平滑处理。
2.2.3阈值分割和二值化
阈值分割是利用灰度直方图分分布，选择合适的阈值Threshold，并把灰度图像分成目标与
背景。ImageJ软件提供了阈值化的用户窗口，单击菜单栏Image→Adjust→Threshold，弹出
Threshold窗口，拖动滑块调整阈值，对图像栈进行阈值分割。本文使用两个阈值同时调整
的方法，阈值的大小选取根据实时的调整确定，一般最小值为100，最大值为230，单击Apply
后得到二值化图像；单击菜单栏Process→Binary→Outline，获得图像的边缘轮廓，得到“边
缘图像”。
2.2.4创建感兴趣区域
打开已保存的“原始栈图像”，单击Process→Image Calculator，弹出Image Calculator窗口，
在Image1栏选择“原始栈图像”，Image 2栏选择“边缘图像”，Operation栏选择Subtract，
对两算（原始栈图像减去边边缘轮廓的图像栈，本文称之为“减图像”；如果“减图像”中
肝脏的边缘轮廓是闭合的，可利用软件的魔术棒工具直接点击肝脏边缘的任意一点，自动获
得感兴趣区域，黄线即为肝脏感兴趣区域（Region of interesting,ROI），工具栏灰暗区是魔术
棒工具；但是如果“减图像”中肝脏的边缘轮廓存在不连续的地方，需要利用软件画笔工具
连接断开的边缘，这样获得闭合的肝脏边缘后，再利用魔术棒工具得到感兴趣区域。
2.2.5计算肝脏体积
获取栈的第一幅CT图像的ROI后，点击菜单栏Analyze→Tools→ROI Manager„，在弹出的
ROIManager窗口中点击Add，软件自动添加第一幅图像的ROI数据；然后利用魔术棒工具
创建第二幅图像的ROI，并在ROI Manager窗口中点击Add，添加第二I数据，之后依次对
栈图像做以上处理，直到添加完N幅图像的ROI数据，点击ROI Manager窗口中的Measure
按钮，软件自动弹出Result窗口显示所有感兴趣区域的面积计算结果，单击File→Save As
可自动存为Excel格式文件，利用Exc算各层面ROI面积和层厚的乘积，再累加各项乘积，
得到肝脏总体积。本文计算肝脏体积为1264.056cm3。
3小结
ImageJ软件是一种支持Java语言的图像分析与处理软件，该软件开放源代码，占用内存空
间小，图像处理速度快，可以在Windows、Mac OS、Mac OSX、Linux等操作系统上运行，
支持DICOM，JPEG，BMP，TIFF，GIF,FITS等多种图片格式，可对医学影像图像直接分析和
处理；ImageJ软件还可用来做肝脏CT容量分析，它的好处是可以免费下载，在不需要放射
科医生的支持下，外科医生可在个人电脑上独立进行肝脏CT容积的分析。此外ImageJ支持
宏语言和插件扩展功能，使用ImageJ内置的文本编辑器和Java编译器开发Java语言的各种
插件，可完成对ImageJ的扩展，这种机制使专业人员能够通过Java编程完善该软件，并实
现相应专业领域的特殊用途扩展，自定义的插件可以解决几乎所有图像处理和分析方面的问
题。该软件目前已被广泛用于医学生物图像的处理，如显微镜图像细胞计数、细胞分割，医
学检验图谱分析[2]等，在国外被较多地应用于通讯、信息技术、航海航空等工程技术领域[3]。
参考文献
周鸿,吴志勇.肝脏体积的临床意义[J].外科理论与实践,2004,9(6):525-527.
王银改.I m a g e J软件在检验医学图像分析处理中的应用[J].中华检验医学杂[1][2][4][3]收稿
日期：2010-04-20[5]志,2005(7):747-748.
Keagan Moodley,Hugh Murrell.A colour-map plugin for the open source,Javabased,image
processing package,ImageJ[J].Computers Geosci，2004,30:609-618.
张国华.旋转DSA在肝动脉造影中的应用[J].中国医学装备，2007,4(6):42.

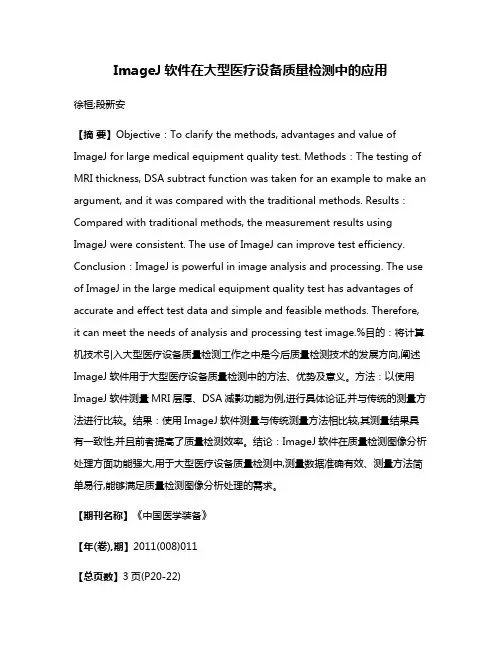

ImageJ软件在大型医疗设备质量检测中的应用
ImageJ软件在大型医疗设备质量检测中的应用徐桓;段新安【摘要】Objective：To clarify the methods, advantages and value of ImageJ for large medical equipment quality test. Methods：The testing of MRI thickness, DSA subtract function was taken for an example to make an argument, and it was compared with the traditional methods. Results：Compared with traditional methods, the measurement results using ImageJ were consistent. The use of ImageJ can improve test efficiency. Conclusion：ImageJ is powerful in image analysis and processing. The use of ImageJ in the large medical equipment quality test has advantages of accurate and effect test data and simple and feasible methods. Therefore, it can meet the needs of analysis and processing test image.%目的：将计算机技术引入大型医疗设备质量检测工作之中是今后质量检测技术的发展方向,阐述ImageJ软件用于大型医疗设备质量检测中的方法、优势及意义。
方法：以使用ImageJ软件测量MRI层厚、DSA减影功能为例,进行具体论证,并与传统的测量方法进行比较。
如何利用ImageJ测量显微图像的长度
如何利用ImageJ测量显微图像的长度？
ImageJ是一款小巧开放的图像分析软件，可以从其官方网站上免费下载。
下面就对如何利用ImageJ进行图像测量作一简单介绍：
1、从文件菜单打开你要测量的图像。
2、从工具菜单选择，如果测量的是直接则选择直线工具（line tool），要不然则选择分段线
工具（segemented line）或手写工具(freehand)。
3、 选择线形工具时，移动鼠标至需要测量长度的位置1，按下左键不放，拖动至测量位置
2松开鼠标。
Line
Segemented line
freehand
位置1
位置2
4、如果选择的是分段线工具时，在位置1按下鼠标没轨迹移动至要改变方向的位置2，点
击鼠标，再移至位置3，点击鼠标，……，至终点位置X，双击鼠标。
位置3
位置2
位置1
位置x
5、如果选择的是手写工具则，在位置1点鼠标不松开，然后按希望的轨迹移动，到目标位
置2松开即可。
位置1
位置2
6、在分析（analyze）菜单下，选择测量命令（measure）或按ctrl+M完成测量，长度单位
是像素。
7、测量结果以文本形式显示一个名为results的窗口中，可以选择保存为文本文件备用，图
中结果为1348像素，利用原有的比例尺信息可计算出实际距离，关于比例尺的设置将另外撰文介绍。

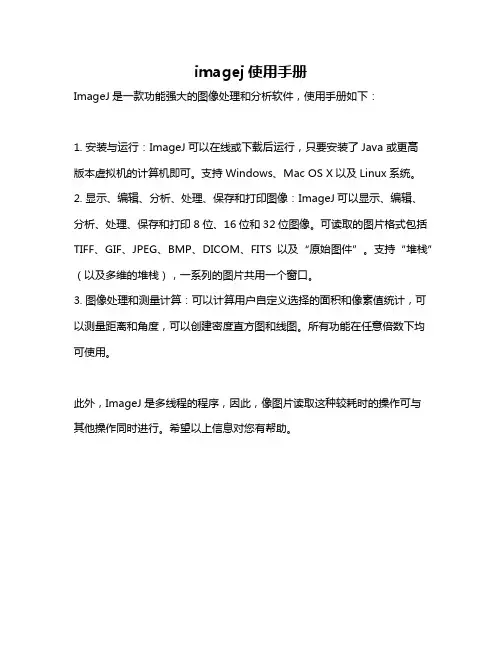

imagej使用手册
imagej使用手册
ImageJ是一款功能强大的图像处理和分析软件，使用手册如下：
1. 安装与运行：ImageJ可以在线或下载后运行，只要安装了Java 或更高
版本虚拟机的计算机即可。
支持Windows、Mac OS X以及Linux系统。
2. 显示、编辑、分析、处理、保存和打印图像：ImageJ可以显示、编辑、
分析、处理、保存和打印8位、16位和32位图像。
可读取的图片格式包括TIFF、GIF、JPEG、BMP、DICOM、FITS以及“原始图件”。
支持“堆栈”（以及多维的堆栈），一系列的图片共用一个窗口。
3. 图像处理和测量计算：可以计算用户自定义选择的面积和像素值统计，可以测量距离和角度，可以创建密度直方图和线图。
所有功能在任意倍数下均可使用。
此外，ImageJ是多线程的程序，因此，像图片读取这种较耗时的操作可与
其他操作同时进行。
希望以上信息对您有帮助。
imagej用法
imagej用法ImageJ是一款强大的图像处理软件，广泛应用于生命科学、医学和材料科学等领域。
它具有开源、跨平台、丰富的插件支持等特点，使其成为科研人员和工程师们常用的图像分析工具。
本文将介绍ImageJ的基本用法，帮助用户更好地利用这一工具进行图像处理和分析。
1. ImageJ简介1.1 ImageJ的特点•开源：ImageJ是一款免费、开源的软件，用户可以自由获取、使用和修改源代码。
•跨平台：ImageJ支持多种操作系统，包括Windows、macOS和Linux，保证用户在不同平台上都能方便地使用。
•插件支持：ImageJ具有强大的插件体系，用户可以通过安装插件扩展功能，满足不同领域的需求。
1.2 安装与启动1.下载：在ImageJ官方网站上下载适用于您操作系统的版本。
2.安装：解压下载的压缩包，将文件夹移动到合适的位置即可。
3.启动：进入ImageJ文件夹，找到并运行可执行文件（如ImageJ.exe），即可启动ImageJ。
2. 基本操作2.1 打开图像在ImageJ中，可以通过以下方式打开图像：•文件-> 打开：选择要打开的图像文件。
•拖放：将图像文件直接拖放到ImageJ窗口中。
2.2 图像显示与导航•放大与缩小：利用工具栏上的放大和缩小工具，或者使用鼠标滚轮进行图像的放大和缩小。
•导航：在ImageJ窗口中，可以使用滚动条或者拖动图像来导航图像。
2.3 测量与标注•测量工具：通过工具栏上的测量工具，可以测量图像中的长度、面积等。
•标注：利用文本工具在图像上添加文字标注，方便说明和标记。
3. 图像处理3.1 图像滤波与增强•滤波器：ImageJ提供了多种滤波器，包括平滑、锐化、边缘检测等，可通过“处理-> 滤波器”进行选择。
•对比度与亮度：可以通过“图像-> 对比度/亮度”调整图像的对比度和亮度。
3.2 阈值处理与分割•阈值处理：可以通过“图像-> 调整-> 阈值”设置阈值，将图像转换为二值图像。
一种基于ImageJ软件的植物叶片表型参数测量方法
一种基于ImageJ软件的植物叶片表型参数测量方法近些年来，随着计算机技术和图像处理算法的不息进步，基于图像信息的植物表型测量方法越来越受到探究者们的关注。
植物叶片表型参数的测量对于植物形态学、生理学和遗传学等领域的探究具有重要意义。
传统的测量方法往往耗时耗力且易引起人为误差，因此，探究人员亟需一种准确、高效的测量方法来分析和比较不同植物叶片的形态特征。
ImageJ是一种图像处理软件，其提供了丰富的图像处理和分析功能，广泛应用于医学、生物学、工程和材料科学等领域。
基于ImageJ软件的植物叶片表型参数测量方法可以极大地简化测量过程，并提高测量结果的准确性和可重复性。
起首，我们需要得到植物叶片的数字图像。
可以利用数码相机或显微镜等设备，将植物叶片摄影或拍摄下来，并将图像导入到ImageJ软件中。
接下来，我们可以利用ImageJ软件的图像预处理功能对图像进行必要的调整，包括裁剪、旋转和调整亮度、对比度等。
通过这些预处理，可以使叶片图像更加明晰、准确，为后续的参数测量做好筹办。
第二步，我们需要选择合适的测量方法和工具。
基于ImageJ软件，我们可以利用其丰富的测量工具和测量算法，来测量植物叶片的形态特征。
比如，我们可以利用ImageJ软件的线性选择工具，测量叶片的长度和宽度。
同时，通过描绘叶片外轮廓的自动阈值处理和粒子分析工具，我们可以测量叶片的面积、周长和外形系数等参数。
此外，ImageJ软件还提供了多种滤波和分割方法，可以援助我们处理含有复杂纹理或背景的叶片图像，从而准确地测量叶片的表型参数。
最后，我们需要对测量结果进行统计分析和比较。
ImageJ软件提供了丰富的数据分析和可视化工具，可以便利地对测量结果进行统计、分布和相关性分析。
同时，我们还可以利用ImageJ软件的扩展插件，比如MorphoJ，来进行更复杂的外形和尺寸分析。
通过这些分析工具，探究人员可以对不同植物的叶片形态进行比较，找出具有显著差异的表型参数，并进一步探究与植物遗传、环境和生长发育的相关性。

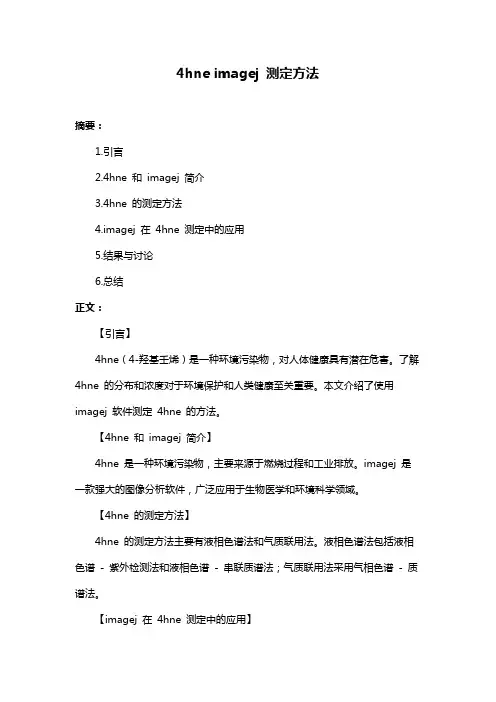

4hne imagej 测定方法
