一次、二次雷达教学系统
北京
S
京航通天下科Skyradar
C
科技有限公司雷达
Consortiu
1
达教
m
教学系
系统
北京航通统简介
通天下科介
技有限公公司
北京航通天下科技有限公司2 目录
一、雷达教学系统简介 ........................................................................................................... 3 二、一次雷达教学系统简介 ................................................................................................... 4 2.1 雷达模式 ： ......................................................................................................... 4 2.2 数据捕获和处理系统： ...................................................................................... 5 2.3 雷达收发机及天线系统： .................................................................................. 5 2.4 相关软件： .......................................................................................................... 5 三、二次雷达教学系统 ........................................................................................................... 6 四、一、二次雷达高级教学系统 ........................................................................................... 8 4.1 雷达场分析仪： .................................................................................................. 8 4.2 雷达记录和分析仪： .......................................................................................... 9 4.3 雷达控制和分析软件： ...................................................................................... 9
北京航通天下科技有限公司3
一、 雷达教学系统简介
SkyRadar雷达训练系统是由空管领域、雷达研发和教学领域以及国土安全领
域的专家联合设计和开发的一套系统。也是我们所知的世界上唯一专业的雷达波
段内（L, S, X, i/j），基于横向电磁波的雷达培训系统。
SkyRadar是为学习一次雷达、二次雷达而开发的完整的综合培训体系，包括
了雷达原理和雷达实验。SkyRadar也是为实验环境设计的高分辨率监视系统，支
持室内距离2~10米，或室外距离10~500米范围内的厘米级精确监控。该系统可
用于空中交通管理（ATM），国土安全，海洋安全等级别的教学和实验。另外，
SkyRadar还附有课件和相关的培训。
SkyRadar产品主要有：
¾ SkyRadar ToGo
¾ SkyRadarPSR
¾ SkyRadar SSR
¾ SkyRadar Security
¾ SkyRadar Expert
¾ SkyRadar Training
我们通过SkyRadar整套的培
训系统，将详细的学习到一次雷
达原理、二次雷达原理以及一、
二次雷达在国防领域的应用；一、
二次雷达在现代空管系统的实
践和应用等。此外，SkyRadar系
列产品还能为在校学生、空管人员、飞机驾驶员、军方等提供丰富的、真实的模
拟实验。
¾ PSR和SSR雷达系统的实验。
¾ 基于雷达的天线和通信技术的基本知识实验。
¾ 空中交通控制解决方案(ATC/ATM)
北京航通天下科技有限公司4
¾ 电子对抗(ECM)，电子反对抗(ECCM)，国土安全，沿海无人机控制，检测
等实验。
到目前为止，SkyRadar的应用案例遍及美国、欧洲、亚洲和非洲。主要合作
对象有民用空中交通管制培训院校和民航空管培训部分，航空防务和军事院校、
大学及专业院校、研究所等。近期部分案例：
¾ Royal Flight Academy Mohamed VI in Morocco，
¾ University of Applied Science, Graz, Austria.
¾ The Austrian Air Challenge
¾ USA Air Force
¾ DFS
二、 一次雷达教学系统简介
一次雷达教学系统是多合一的系统，适合室内使用和室外使用。支持近距离
2~10m，或者中距离，测量到500m以上，速度0~400Km/h之内的目标。
2.1 雷达模式 ：
¾ FMCW：静态或动态目标的距离测量用。
¾ 多普勒雷达：速度和方向测量
¾ 频移键控模式（FSK Radar Mode)：更高
分辨率的移动物体测量
¾ 单脉冲雷达模式
所有的雷达模式都是利用连续波雷达源产
生，通过带有人机交互界面的软件来控制。
北京航通天下科技有限公司5
2.2 数据捕获和处理系统：
¾ USB连接主机
¾ 低噪电源onborad
¾ 高性能16bit数据处理
¾ 250KSamples/s的 ADC和DAC
电路板
2.3 雷达收发机及天线系统：
有一个RF低噪放大器和一个47dB的中频前置放大器，用于做信号的I‐channel
和Q‐channel。
¾ 接收机：24GHz 等
¾ 发射机：天线增益18.5dBi；LNA增益：18dB 等
¾ 天线：增益为35.5dBi，12.5GHz等。
2.4 相关软件：
¾ 产生雷达模式
¾ 观察信号波形
¾ 记录和回放功能
北京航通天下科技有限公司6
三、 二次雷达教学系统
由于二次雷达的询问发射会对空管和飞机造成干扰，所以SkyRadar公司专为
教学培训设计了SkyRadar SSR培训系统。SkyRadar SSR利用软硬件结合实现了实
验室环境下二次雷达的整体培训，该系统完全符合EUROCONTROL的教学培训要
求。二次雷达和应答机之间通过线缆或WIFI连接避免了对空管和飞机的干扰。
SkyRadar SSR是一组数字脉冲合成器，它可以不断的发送脉冲询问信号，从
而可以通过示波器方便的查看。当使用A/C,S模式询问和应答时，信号独立产生。
二次雷达发出询问信号，飞机收到询问信号后发出应答信号。询问和响应脉冲之
间的差异可以清楚地通过示波器查看，显示出不同的操作模式。
SkyRadar SSR由硬件模拟雷达、模拟应答机、通信模块和软件组成。
北京航通天下科技有限公司7 图3.1、SkyRadar SSR连接示意图 配置硬件的软件部分安装在电脑中，它可以用来设置地面站和应答机的不同
的通信模式，也可以设置和改变地面站和应答机的地址。
和一次雷达系统一样，二次雷达教学系统非常方便的用来测量射频信号。
可以测量的内容有：
¾ 天线特性分析
¾ 询问机特性测量
¾ 应答机特性测量
¾ 信号对比与场景模拟
¾ 信号质量分析
¾ 意外情况分析
北京航通天下科技有限公司8
此外该套系统还可以让学生做应答者和询问者的角色扮演、敌我识别（IFF）、
交错模式等实验。
四、 一、二次雷达高级教学系统
通过雷达场分析仪、雷达接口模块，系统操作软件等，可以组合成一个接到
真实雷达的高级教学方案。与前面讲到的不同是，这些设备都可以接到真实雷达
测量，甚至可以做雷达的校准等工作。
4.1 雷达场分析仪：
模拟真实雷达产生一次雷达发射波、一次雷达回波、S模式的询问、应答波。
也可以直接接收到雷达波，用来做分析和测量。
北京航通天下科技有限公司9
4.2 雷达记录和分析仪：
雷达记录分析仪包含了所有雷达视频、数据数字化接入所必须的硬件，并提
供了标准USB2.0接口供数据接入PC。
可以记录各种类型的PSR、SSR和S模式雷达视频信号，并可以在相关软件的
支持下做波形分析。
4.3 雷达控制和分析软件：
通过雷达控制和软件，可以实现产生波形的控制、处理、ADC、记录和分析
等功能。可以实现实时分析、场分析等功能。
二次雷达工作原理课件(一)
二次雷达工作原理课件(一)
二次雷达工作原理课件
教学内容
• 二次雷达的定义和基本原理
• 二次雷达的组成部分
• 二次雷达的工作过程
• 二次雷达的应用领域
教学准备
• 二次雷达的示意图或实物模型
• 讲义或PPT
• 实验设备（如果需要进行实验演示）
教学目标
• 了解二次雷达的定义和基本原理
• 理解二次雷达的组成部分及其功能
• 掌握二次雷达的工作过程
• 了解二次雷达在实际应用中的领域 设计说明
本课件以简洁清晰的方式介绍二次雷达的工作原理，通过图示和文字说明，使学生能够轻松理解和掌握相关知识。
教学过程
1. 介绍二次雷达的定义和基本原理
– 阐述雷达的定义和作用
– 解释二次雷达的基本原理，即利用回波信号进行目标检测和跟踪
2. 分析二次雷达的组成部分及其功能
– 列举二次雷达的主要组成部分，如发射器、接收器、信号处理器等
– 详细介绍每个组成部分的功能和作用
3. 说明二次雷达的工作过程
– 用图示展示二次雷达的工作流程，包括发射、接收、信号处理等步骤
– 解释每个步骤的具体操作和原理
4. 探讨二次雷达的应用领域
– 引导学生思考并讨论二次雷达的实际应用领域，如航空、交通、气象等 – 列举并解释二次雷达在不同领域中的具体应用案例
课后反思
本课件通过简明扼要的方式介绍了二次雷达的工作原理，结合图示和文字说明，帮助学生更好地理解相关概念。在教学过程中，可以适当引导学生参与讨论和实验演示，以加深对二次雷达原理的理解。同时，可以提供相关阅读材料，进一步拓展学生的知识面。
探索电磁环境下民航空管二次雷达系统的安全运行
探索电磁环境下民航空管二次雷达系统的安全运行
摘要：在当前机场附近区域的电磁环境中，有源干扰设施逐渐增多。这些有源干扰设施会产生相应的电磁辐射，从而对民航空管二次雷达系统的安全运行产生不同程度的影响，甚至带来一定的危害，也会对自然环境产生一定影响，危害人类的身体健康。如果不使用相应的屏蔽手段进行有效的辐射屏蔽，二次雷达系统和飞机的机载设备都会受到辐射影响，从而威胁民航空管二次雷达系统安全运行以及飞机的安全飞行。因此，无论是相关交通建设还是其他有源干扰设施，都需要考虑其产生的电磁辐射，确保相关电磁坏境能够达到标准，保证民航空管二次雷达系统安全运行。
关键词：民航空管；二次雷达系统；电磁环境
1空管雷达的工作原理
空管雷达主要是靠机场的雷达发射机对空间发射电磁波，当目标接收到电磁波后反射相应的回波信号，在机场地面的雷达系统接收到回波信号时，依据电磁波往返时间来计算目标的飞行斜距，通过天线发射的旋转扫描与扇形窄波束同步进行，显示器就能显示出目标的方位与距离。雷达主要任务就是发现目标与测量目标的参数，并且雷达发射机只需发射一次电磁波就能确定目标方位与距离的电子系统。当前民航空管雷达有一次监视雷达、二次监视雷达。一次监视雷达能自动发射电磁波，又称反射式主雷达，在其装置的接收端可检测目标对其电磁波的反射回波，准确判断目标物的位置信息。电磁发射机接收机、天线信号处理机、雷达显示终端等组成了一次雷达。在测量时需考虑与监视者间的距离与方位角，但某些一次雷达还能测定目标的相对速度，并且一次雷达不用飞机的配合就可进行监视活动。
2二次雷达系统相关介绍及有源干扰现象分析
2.1民航空管二次雷达系统有源干扰现象。以下面一种情况进行分析：有一民航管制员反映，在距离中心点雷达站大概60km、方位为180°～200°的航线上，民航飞机易发生丢点情况。飞机丢点易造成管制员缺乏对其位置的准确判断，会给飞机的飞行安全造成一定危害。相关技术人员通过一定技术手段对该雷达的原始视频信号进行提取和分析发现，该雷达的原始应答报告处于一种无序状态，相关报文的解码应答也不正确，而这种情况容易导致目标点迹信号丢失。维护人员通过分析相应的干扰现象，确认该现象不是二次雷达系统内部自身原因造成的，而是外部的有源干扰造成的。外部有源干扰对雷达系统的影响主要可以分为以下两类。第一类，二次雷达询问阶段。根据民航机场二次雷达系统的相关工作流程，如果二次雷达系统在询问时飞机附近空域有其他信号出现，且这种信号的频率和雷达询问信号频率相近，信号强度较强时，对于飞机的机载应答机而言，在接收到雷达的询问脉冲信号时无法对其准确识别，从而不会做出相应应答，造成信号丢失。第二类，二次雷达接收阶段。如果在机载应答机的应答过程中，二次雷达的天线上同时出现了其他信号，且和应答信号具有相似或者相同频率，还表现出较强的干扰性，将造成飞机的应答信号产生畸变，从而使雷达接收机无法正常对应答信号进行解码和纠错，最终造成丢点现象。

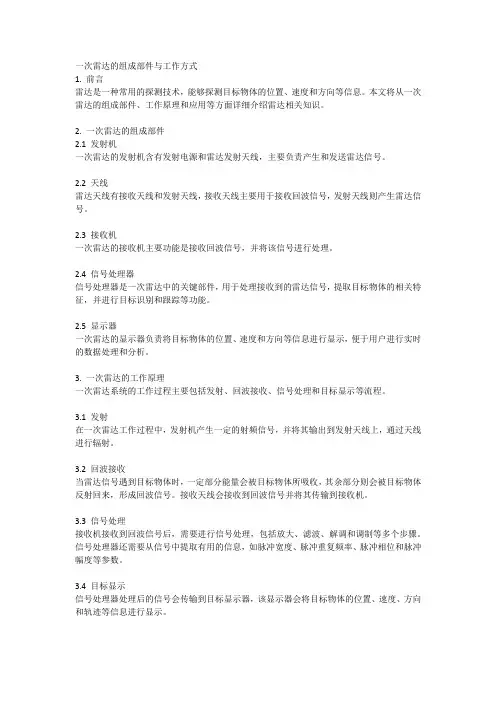

一次雷达的组成部件与工作方式
一次雷达的组成部件与工作方式
1. 前言
雷达是一种常用的探测技术，能够探测目标物体的位置、速度和方向等信息。本文将从一次雷达的组成部件、工作原理和应用等方面详细介绍雷达相关知识。
2. 一次雷达的组成部件
2.1 发射机
一次雷达的发射机含有发射电源和雷达发射天线，主要负责产生和发送雷达信号。
2.2 天线
雷达天线有接收天线和发射天线，接收天线主要用于接收回波信号，发射天线则产生雷达信号。
2.3 接收机
一次雷达的接收机主要功能是接收回波信号，并将该信号进行处理。
2.4 信号处理器
信号处理器是一次雷达中的关键部件，用于处理接收到的雷达信号，提取目标物体的相关特征，并进行目标识别和跟踪等功能。
2.5 显示器
一次雷达的显示器负责将目标物体的位置、速度和方向等信息进行显示，便于用户进行实时的数据处理和分析。
3. 一次雷达的工作原理
一次雷达系统的工作过程主要包括发射、回波接收、信号处理和目标显示等流程。
3.1 发射
在一次雷达工作过程中，发射机产生一定的射频信号，并将其输出到发射天线上，通过天线进行辐射。
3.2 回波接收
当雷达信号遇到目标物体时，一定部分能量会被目标物体所吸收，其余部分则会被目标物体反射回来，形成回波信号。接收天线会接收到回波信号并将其传输到接收机。
3.3 信号处理
接收机接收到回波信号后，需要进行信号处理，包括放大、滤波、解调和调制等多个步骤。信号处理器还需要从信号中提取有用的信息，如脉冲宽度、脉冲重复频率、脉冲相位和脉冲幅度等参数。
3.4 目标显示
信号处理器处理后的信号会传输到目标显示器，该显示器会将目标物体的位置、速度、方向和轨迹等信息进行显示。
4. 一次雷达的应用
4.1 军事应用
一次雷达是军事领域中广泛应用的技术之一，主要用于目标侦察、目标跟踪、武器控制和情报侦察等领域，能够提供与目标相关的位置、移动和警报等信息。
4.2 水文测量
一次雷达也可以用于水文测量领域，主要用于检测水位、水流和冰情等信息。

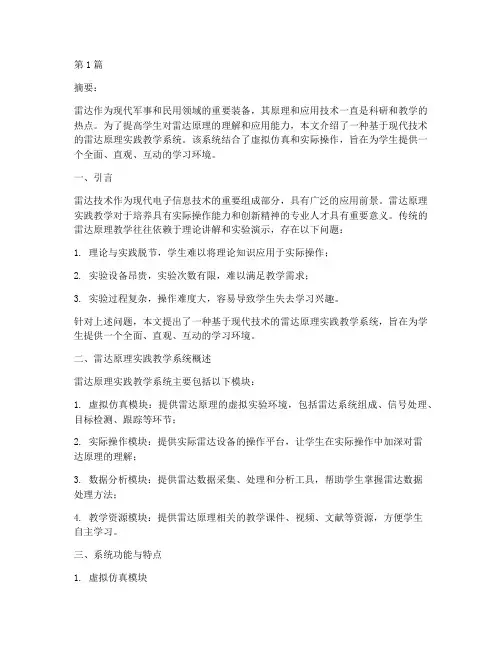

雷达原理实践教学系统(3篇)
第1篇
摘要：
雷达作为现代军事和民用领域的重要装备，其原理和应用技术一直是科研和教学的热点。为了提高学生对雷达原理的理解和应用能力，本文介绍了一种基于现代技术的雷达原理实践教学系统。该系统结合了虚拟仿真和实际操作，旨在为学生提供一个全面、直观、互动的学习环境。
一、引言
雷达技术作为现代电子信息技术的重要组成部分，具有广泛的应用前景。雷达原理实践教学对于培养具有实际操作能力和创新精神的专业人才具有重要意义。传统的雷达原理教学往往依赖于理论讲解和实验演示，存在以下问题：
1. 理论与实践脱节，学生难以将理论知识应用于实际操作；
2. 实验设备昂贵，实验次数有限，难以满足教学需求；
3. 实验过程复杂，操作难度大，容易导致学生失去学习兴趣。
针对上述问题，本文提出了一种基于现代技术的雷达原理实践教学系统，旨在为学生提供一个全面、直观、互动的学习环境。
二、雷达原理实践教学系统概述
雷达原理实践教学系统主要包括以下模块：
1. 虚拟仿真模块：提供雷达原理的虚拟实验环境，包括雷达系统组成、信号处理、目标检测、跟踪等环节；
2. 实际操作模块：提供实际雷达设备的操作平台，让学生在实际操作中加深对雷达原理的理解；
3. 数据分析模块：提供雷达数据采集、处理和分析工具，帮助学生掌握雷达数据处理方法；
4. 教学资源模块：提供雷达原理相关的教学课件、视频、文献等资源，方便学生自主学习。
三、系统功能与特点
1. 虚拟仿真模块 （1）雷达系统组成仿真：通过图形化界面展示雷达系统的各个组成部分，如天线、发射机、接收机、信号处理器等，让学生了解雷达系统的整体结构。
（2）信号处理仿真：模拟雷达信号的产生、调制、解调、滤波等过程，让学生掌握雷达信号处理的基本原理。
（3）目标检测仿真：模拟雷达探测目标的原理，包括距离、速度、角度等参数的测量，让学生了解目标检测的基本方法。
（4）跟踪仿真：模拟雷达对目标的跟踪过程，包括目标跟踪算法、跟踪精度等，让学生掌握雷达跟踪的基本原理。

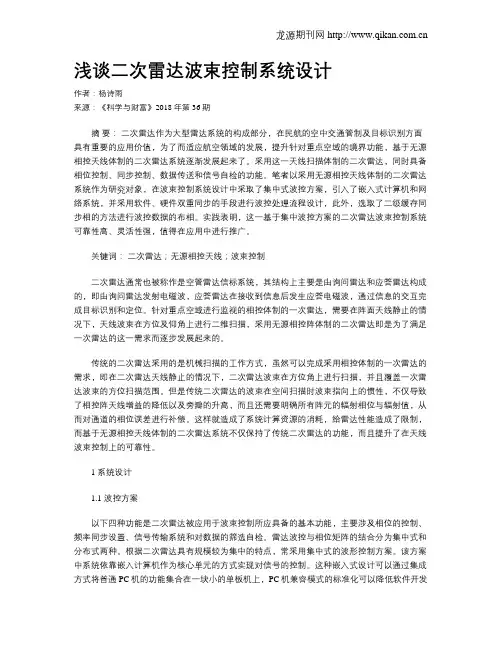

浅谈二次雷达波束控制系统设计
