自动变速器

简述变速器的分类

一、前言

变速器是汽车传动系统的重要组成部分，它通过改变齿轮的传动比来调整发动机输出轴的转速和扭矩，以适应不同的行驶状态。随着汽车技术的不断发展，变速器也不断地进行改进和创新，出现了各种不同类型的变速器。本文将对常见的几种变速器进行分类和介绍。

二、手动变速器

手动变速器是最早出现的一种变速器，也是最简单、最直接、最可靠的一种。它由齿轮箱、离合器和操作机构三部分组成。手动变速器可以分为常规型和自动化型两种。

1. 常规型手动变速器

常规型手动变速器又称为普通手动变速器或机械式手动变速器。它通过人工操作离合器和换挡杆来实现换挡，需要驾驶员具备较高的驾驶技能才能够完全掌握。

2. 自动化型手动变速器

自动化型手动变速器又称为电子式手动变速器或自排档。它采用电子控制系统来实现离合操作和换挡控制，驾驶员只需要轻轻一踩油门，就可以自动完成离合和换挡操作。

三、自动变速器

自动变速器是一种能够根据车速和发动机负载自动调整传动比的变速器。它由液力变矩器、行星齿轮箱、液压控制系统和电子控制系统等组成。自动变速器可以分为常规型和CVT型两种。

1. 常规型自动变速器

常规型自动变速器又称为液力式自动变速器或AT。它采用液力变矩器来实现离合操作和传递扭矩，通过行星齿轮箱来实现换挡。常规型自动变速器具有平顺、舒适的换挡特性，但是效率较低，油耗较高。

2. CVT型自动变速器

CVT型自动变速器又称为无级变速箱或CVT。它采用连续可调节的传动比，在不同的车速和发动机负载下可以实现最佳的输出效率。CVT型自动变速器具有高效率、低油耗的特点，但是在高负载情况下容易产生滑移现象。

四、双离合器变速器

双离合器变速器又称为DSG。它采用两个独立的离合器和两个独立的齿轮箱，可以在换挡过程中实现无间断的动力输出。双离合器变速器具有快速、平顺的换挡特性，但是成本较高。

五、电动变速器电动变速器是一种专门为电动汽车设计的变速器，它采用电机和电子控制系统来实现无级调节传动比。电动变速器具有高效率、低噪音、低维护成本等优点，但是目前仍处于发展阶段。

CVT、DCT、AT变速箱,到底有什么区别,怎么选？

CVT、DCT、AT变速箱，到底有什么区别，怎么选？

CVT、DCT、AT变速箱，是目前应用非常广泛变速箱，但是，这些变速箱的工作原理是不同的，而且，各有优势和劣势。

自动变速器（AT）

自动变速器简称AT，全称Auto Transmission，它是由液力变矩器、行星齿轮和液压操控系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。自动变速器（AT）的汽车，能根据路面状况和油门踩下去的深度自动变速变矩，驾驶者可以全神贯注地注视路面交通而不会被换档搞得手忙脚乱。

优点：

换挡不用人工干预，故障率极低，只需要定期更换变速器油，就不会出现什么问题！

缺点：

传动效率不高，换挡慢，增加油耗，甚至很多的车厂搭配的AT变速器换挡逻辑不科学，导致及其的不平顺，不过随着AT技术不断进步，已经有很多车厂解决了上面的问题，例如奔驰的9AT。

双离合变速器（DCT）

双离合变速箱简称DCT，英文全称为Dual Clutch Transmission，因为其有两组离合器，所以有人称“双离合变速器”。双离合变速器的两个离合器，一个控制奇数（1,3,5,7）档位，一个控制偶数（2,4,6,8）档位，例如当前档位在三档的时候，第四个档位的离合器已经成为备选状态，所以能产生极快的换挡速度！

优点：

1，换档快，双离合变速器的换挡时间非常短，比自动变速器快非常多，换挡时间只有不到0.2秒！

2，省油，双离合变速器在换挡过程中，几乎没有动力损失，相比传统的自动变速器能省油百分之十五左右。

缺点：

1，干式双离合散热性能极差，很容易产生高温失灵，例如某车厂比较有名的（DSG死亡闪烁）。

2，当需要切换的档位并未处于预备状态时，换挡时间相对较长，在某些情况下甚至超过1秒！

3，低速顿挫问题严重，很多车厂并未解决此问题！

CVT变速器

CVT（ContinuouslyVariableTransmission），直接翻译就是连续可变传动，CVT变速器的结构相对简单，主要部件是两个锥形盘和一条钢带，钢带套在两个锥形盘上，通过改变两个锥形盘的直径来进行变速。其成本普遍低于AT变速器。

AT自动变速箱的结构及工作原理

AT自动变速箱（Automatic Transmission）是一种能够自动控制车辆换挡的关键部件。相对于传统的手动变速箱，AT变速箱具有更高的换挡顺畅性、操作简便性和驾驶舒适性。本文将详细介绍AT自动变速箱的结构和工作原理。

一、AT自动变速箱的结构

AT自动变速箱由以下几大部分组成：油泵、液力变矩器、齿轮组、离合器组（包括多片湿式摩擦片离合器和湿式多盘离合器）、制动器组（包括多片湿式摩擦片制动器和离合器式制动器）、控制系统和传感器等。下面将对每个部分进行详细介绍。

1.油泵：油泵是AT变速器传动的动力源，负责提供润滑油压力和流量，以保证各个部件正常工作。油泵通常由泵体、泵轮和泵齿轮组成。

2.液力变矩器：液力变矩器是AT变速器的重要部件之一，用于传递发动机的扭矩到齿轮组。液力变矩器主要由涡轮和泵轮组成，涡轮与泵轮通过液力传递扭矩。当发动机转速变化时，涡轮和泵轮之间的液力传递会发生变化，从而实现换挡。

3.齿轮组：齿轮组是AT变速箱的能量传递部分，由多个齿轮和轴组成。不同的齿轮组合可以实现不同的挡位和变速比。常用的齿轮组结构有行星齿轮、齿轮套和离合器组。

4.离合器组：离合器组是AT变速器实现换挡的关键组成部分。多片湿式摩擦片离合器和湿式多盘离合器是常见的两种类型。离合器组通过控制一些离合器的接合和分离，实现不同挡位间的自由切换。 5.制动器组：制动器组主要用于防止一些齿轮或离合器在不需要时仍然转动，从而实现换挡时的平稳过渡。多片湿式摩擦片制动器和离合器式制动器是常见的两种制动器类型。

6.控制系统和传感器：控制系统通过接收传感器反馈的信息，控制离合器组和制动器组的工作，实现换挡过程的控制和调整。传感器用于检测发动机转速、车速、油温等参数。

以上是AT自动变速箱的主要结构部分，每个部分都具有不可替代的功能。

二、AT自动变速箱的工作原理

1.空挡/停车：当变速杆处于空挡或停车位时，离合器组和制动器组都处于解除状态，发动机的扭矩无法传递到驱动系统。

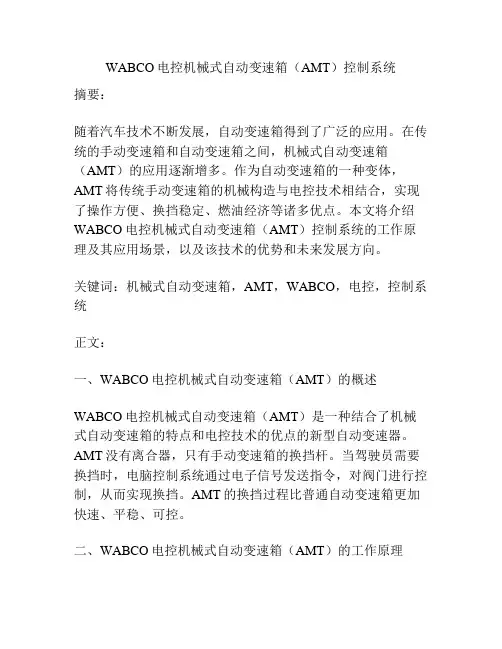

WABCO电控机械式自动变速箱(AMT)控制系统

WABCO电控机械式自动变速箱（AMT）控制系统

摘要：

随着汽车技术不断发展，自动变速箱得到了广泛的应用。在传统的手动变速箱和自动变速箱之间，机械式自动变速箱（AMT）的应用逐渐增多。作为自动变速箱的一种变体，AMT将传统手动变速箱的机械构造与电控技术相结合，实现了操作方便、换挡稳定、燃油经济等诸多优点。本文将介绍WABCO电控机械式自动变速箱（AMT）控制系统的工作原理及其应用场景，以及该技术的优势和未来发展方向。

关键词：机械式自动变速箱，AMT，WABCO，电控，控制系统

正文：

一、WABCO电控机械式自动变速箱（AMT）的概述

WABCO电控机械式自动变速箱（AMT）是一种结合了机械式自动变速箱的特点和电控技术的优点的新型自动变速器。AMT没有离合器，只有手动变速箱的换挡杆。当驾驶员需要换挡时，电脑控制系统通过电子信号发送指令，对阀门进行控制，从而实现换挡。AMT的换挡过程比普通自动变速箱更加快速、平稳、可控。

二、WABCO电控机械式自动变速箱（AMT）的工作原理

WABCO电控机械式自动变速箱的工作原理可以分为两个部分：机械部分和控制部分。

机械部分由变速箱主体、齿轮系统、离合器、传动轴等组成。AMT的机械部分主要采用手动变速箱的结构，经过调整和优化，提高换挡的稳定性和平稳性。

控制部分包括控制单元、电子控制器、电动机、电磁阀、传感器等，通过这些器件，实现变速箱换挡的自动化控制。控制单元利用传感器获得车辆运行状态的实时数据，一旦发现需要换挡的时机，控制单元就会发出指令，继而通过电子控制器、电动机和电磁阀控制变速器油路，完成换挡过程。

三、WABCO电控机械式自动变速箱（AMT）的特点和优势

1. 操作方便：没有离合器，只有手动变速箱的换挡杆。驾驶员只需要拉起杆来换挡即可，无需通过踏板来离合和加速。

2. 换挡平稳：换挡过程由电脑控制，不会因为驾驶员操作不当而出现抖动、顿挫、熄火等现象，换挡更加平稳可靠。

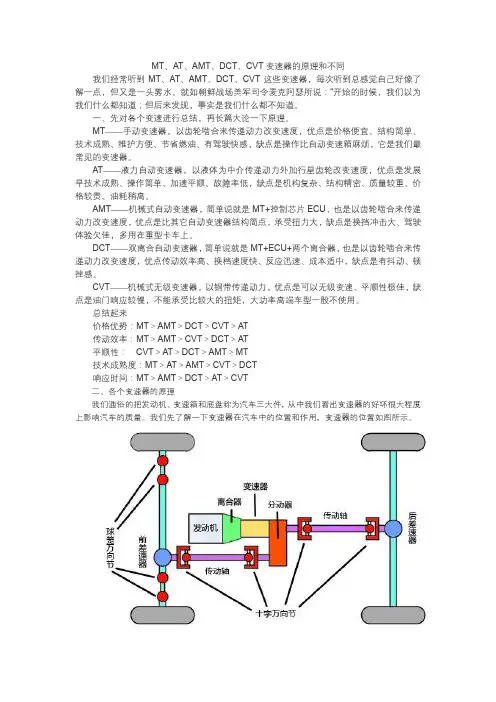

MT、AT、AMT、DCT、CVT变速器的原理和不同

我们经常听到MT、AT、AMT、DCT、CVT这些变速器，每次听到总感觉自己好像了解一点，但又是一头雾水。就如朝鲜战场美军司令麦克阿瑟所说：“开始的时候，我们以为我们什么都知道；但后来发现，事实是我们什么都不知道。

一、先对各个变速进行总结，再长篇大论一下原理。

MT——手动变速器，以齿轮啮合来传递动力改变速度，优点是价格便宜、结构简单、技术成熟、维护方便、节省燃油、有驾驶快感，缺点是操作比自动变速箱麻烦，它是我们最常见的变速器。

AT——液力自动变速器，以液体为中介传递动力外加行星齿轮改变速度，优点是发展早技术成熟、操作简单、加速平顺、故障率低，缺点是机构复杂、结构精密、质量较重、价格较贵、油耗稍高。

AMT——机械式自动变速器，简单说就是MT+控制芯片ECU，也是以齿轮啮合来传递动力改变速度，优点是比其它自动变速器结构简点，承受扭力大，缺点是换挡冲击大、驾驶体验欠佳，多用在重型卡车上。

DCT——双离合自动变速器，简单说就是MT+ECU+两个离合器，也是以齿轮啮合来传递动力改变速度，优点传动效率高、换档速度快、反应迅速、成本适中，缺点是有抖动、顿挫感。

CVT——机械式无级变速器，以钢带传递动力，优点是可以无级变速、平顺性极佳，缺点是油门响应较慢，不能承受比较大的扭矩，大功率高端车型一般不使用。

总结起来

价格优势：MT＞AMT＞DCT＞CVT＞AT

传动效率：MT＞AMT＞CVT＞DCT＞AT

平顺性： CVT＞AT＞DCT＞AMT＞MT

技术成熟度：MT＞AT＞AMT＞CVT＞DCT

响应时间：MT＞AMT＞DCT＞AT＞CVT

二、各个变速器的原理

我们通俗的把发动机、变速箱和底盘称为汽车三大件，从中我们看出变速器的好坏很大程度上影响汽车的质量。我们先了解一下变速器在汽车中的位置和作用，变速器的位置如图所示。

图典型的四驱车传动系统

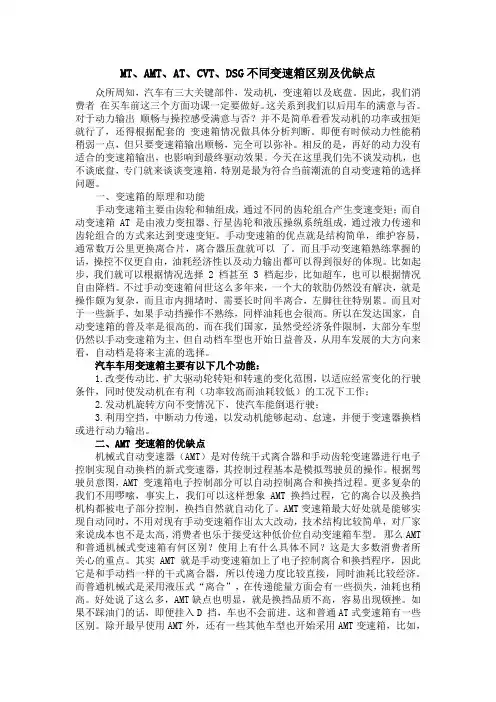

MT、AMT、AT、CVT、DSG不同变速箱区别及优缺点

众所周知，汽车有三大关键部件，发动机，变速箱以及底盘。因此，我们消费者在买车前这三个方面功课一定要做好。这关系到我们以后用车的满意与否。对于动力输出顺畅与操控感受满意与否？并不是简单看看发动机的功率或扭矩就行了，还得根据配套的变速箱情况做具体分析判断。即便有时候动力性能稍稍弱一点，但只要变速箱输出顺畅，完全可以弥补。相反的是，再好的动力没有适合的变速箱输出，也影响到最终驱动效果。今天在这里我们先不谈发动机，也不谈底盘，专门就来谈谈变速箱，特别是最为符合当前潮流的自动变速箱的选择问题。

一、变速箱的原理和功能

手动变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而自动变速箱 AT 是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。手动变速箱的优点就是结构简单，维护容易，通常数万公里更换离合片，离合器压盘就可以了。而且手动变速箱熟练掌握的话，操控不仅更自由，油耗经济性以及动力输出都可以得到很好的体现。比如起步，我们就可以根据情况选择 2 档甚至 3 档起步，比如超车，也可以根据情况自由降档。不过手动变速箱问世这么多年来，一个大的软肋仍然没有解决，就是操作颇为复杂，而且市内拥堵时，需要长时间半离合，左脚往往特别累。而且对于一些新手，如果手动挡操作不熟练，同样油耗也会很高。所以在发达国家，自动变速箱的普及率是很高的，而在我们国家，虽然受经济条件限制，大部分车型仍然以手动变速箱为主，但自动档车型也开始日益普及，从用车发展的大方向来看，自动档是将来主流的选择。

汽车车用变速箱主要有以下几个功能：

1.改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利（功率较高而油耗较低）的工况下工作；

2.发动机旋转方向不变情况下，使汽车能倒退行驶；

3.利用空挡，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进行动力输出。

简述汽车自动变速器的作用

汽车自动变速器是一种由机械和电子控制系统共同组成的车辆变速器,其主要作用是改变发动机转速和车速,从而提高车辆的燃油效率、降低车身重量、减少碳排放和改善驾驶舒适性。以下是自动变速器的简要作用和工作原理。

自动变速器通过行星齿轮、倒齿轮、拨叉和液压控制系统等部件,将发动机的动力转化为向后的驱动力。其中,行星齿轮通过旋转带动倒齿轮,倒齿轮再带动拨叉,拨叉将力量传递到车轮。不同的自动变速器可能采用不同的传动方式,例如液力耦合、机械耦合和直接自动变速器等。

自动变速器的控制系统可以通过控制液压泵和油压控制,对变速器的传动方式、车速和发动机转速进行调节。例如,当车辆加速时,自动变速器可以调整液压泵的压力,使得行星齿轮和倒齿轮的转速更加匹配,提高发动机的输出动力,同时降低油耗和排放。当车辆减速时,自动变速器可以调整液压泵的压力,使得行星齿轮和倒齿轮的转速更加匹配,提高车辆的燃油经济性和舒适性。

除了提高燃油效率、降低车身重量和改善驾驶舒适性外,自动变速器还可以提高汽车的可靠性和安全性。由于自动变速器的传动方式更加稳定,使得车辆在加速和减速时更加平稳,减少了车辆的振动和噪音,提高了车辆的行驶品质。此外,自动变速器还可以通过控制燃油供给,降低发动机的负荷和压力,延长发动机的使用寿命。

自动变速器是现代汽车技术的重要组成部分,其重要作用包括提高燃油效率、降低车身重量、减少碳排放和改善驾驶舒适性,同时也可以提高汽车的可靠性和安全性。

自动变速器毕业论文

引言：

自动变速器作为汽车传动系统的重要组成部分，具有自动换挡、提高行驶舒适性等优点，已经成为现代汽车的主流配置之一。本文旨在探讨自动变速器的原理、发展历程以及未来的趋势，以期对该领域的研究和发展提供一定的参考。

一、自动变速器的原理

自动变速器通过液力传动、齿轮传动等方式，实现汽车发动机输出转矩的调节，从而实现车辆的换挡和行驶模式的转换。其核心原理是利用液力偶合器或离合器，实现发动机和车轮之间的传动。

二、自动变速器的发展历程

1. 早期的自动变速器

早期的自动变速器采用液力偶合器，由于其构造简单、操作方便，成为最早应用于汽车上的自动变速器。然而，液力偶合器的效率较低，无法满足高速行驶和燃油经济性的要求。

2. 手自一体变速器的出现

为了提高自动变速器的效率和经济性，手自一体变速器应运而生。手自一体变速器结合了手动变速器和自动变速器的优点，使得驾驶员可以根据需要选择手动换挡或自动换挡。这种变速器的出现极大地提升了驾驶的乐趣和驾驶员的参与感。

3. CVT变速器的发展

连续可变传动（CVT）变速器是近年来自动变速器领域的重要突破。CVT变速器通过无级变速的方式，实现发动机转速与车速之间的精确匹配，从而提高燃油经济性和驾驶舒适性。CVT变速器的发展前景广阔，已经成为许多汽车制造商的主要发展方向。

三、自动变速器的未来趋势

1. 混合动力技术的应用

随着环保意识的增强和对燃油经济性的要求不断提高，混合动力技术成为未来汽车发展的重要方向。自动变速器在混合动力系统中的应用将进一步提高整体系统的效率和性能。

2. 电动化的发展

电动汽车的兴起将对自动变速器的设计和发展产生深远影响。电动汽车通常采用单速变速器或无变速器的设计，这对传统的自动变速器提出了新的挑战。因此，未来的自动变速器将需要更加注重电动化技术的研究和应用。

3. 智能化的进一步推进

随着人工智能技术的快速发展，智能化的汽车已经成为未来的发展趋势。自动变速器作为汽车智能化的重要组成部分，将进一步发展智能换挡和自适应驾驶等功能，提升驾驶安全性和便利性。

(完整版)自动变速器教案

任务8 自动变速器的电路分析与检测

自动变速器（英语：Automatic Transmission，简称：AT），亦称自动变速箱，台湾称为自排变速箱，香港称为自动波，通常来说是一种可以在车辆行驶过程中自动改变齿轮传动比的汽车变速器，从而使驾驶员不必手动换档，也用于大型设备铁路机车。自1950年代以来，绝大部分在美国销售的汽车都是采用自动变速器的，但在欧洲和其他地区却并非如此。自动变速器，特别是早期产品，往往降低了燃油效率和功率。

一、汽车自动变速器的类型

1、液力自动变速器（AT)

2、机械无级自动变速器（CVT)

3、电控机械自动变速器（AMT)

4、双离合器自动变速器

目前轿车普遍使用的是AT，AT几乎成为自动变速器的代名词。

AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件，它由泵轮、涡轮和导轮等构件组成，兼有传递扭矩和离合的作用。二、自动变速器挡位

一般来说，自动变速器的挡位分为P、R、N、D、2、1或L等。

P(Parking)：用作停车之用，它是利用机械装置去锁紧汽车的转动部分，使汽车不能移动。当汽车需要在一固定位置上停留一段较长时间，或在停车之后离开车辆前，应该拉好手制动及将拨杆推进“P”的位置上。要注意的是：车辆一定要在完全停止时才可使用P挡，要不然自动变速器机械部分会受到损坏。另外，自动变速轿车—[装置空挡启动开关，使得汽车只能在“P”或“N”挡才能启动发动机，以避免在其他挡位上误启动时使汽车突然前窜。

R(Reverse)：倒挡，车辆倒后之用。通常要按下拨杆上的保险按钮，才可将拨杆移至“r”挡。要注意的是：当车辆尚未完全停定时，绝对不可以强行转至“r”挡，否则变速器会受到严重损坏。

N(Neutral)：空挡。将拨杆置于“N”挡上，发动机与变速器之间的动力已经切断分离。如短暂停留可将拨杆置于此挡并拉出手制动杆，右脚可移离刹车踏板稍作休息。

自动变速器（AT、CVT、DSG、和AMT）养护小常识

许多自动挡车主，刚买新车时爱护有加。但一过保修期，对于如何对车辆检查，保养，维修，懒得搞清楚。‘‘车子能开则开，动不了再修’。现代汽车自动变速器是高度精密的动力传输装置，多是由电脑来控制。装备有许多精密部件：液力变矩器，太阳轮，行星轮和复杂而细小的油道等，它们对其中的污染物和温度变化非常敏感。如果缺少必要的保养，自动变速器会出现工作粗暴，换挡困难等故障。当发生故障送车去检修时，原本的小问题可能已经扩大、恶化、甚至导致维修。据统计，90%的自动变速器故障是由于传动液（自动变速器油）污染，杂化引起的。

那么怎样对自动变速器的车辆进行保养呢？

1.要经常检查油位、颜色是否正常。

2.掌握好换油周期。自动变速器内部机构非常精密。配合间隙小，所以大部分厂家建议，换油周期一般为2年或4~6万公里。

在正常使用过程中，变速器的工作油温一般在120度左右，因此对油品的质量要求很高，还必须保持清洁。其次，变速器油使用时间长了以后会产生油泥。油泥会是各部件磨损加快，影响油压，使动力传递受到影响、使各阀体移动不畅或不到位，从而影响油压的控制，最后导致变速器出现异常。

3.正确换油。

科学养车，才能保证车辆处于良好的技术状态，保证行车安全。

AT是传统的液力自动变速器，发展到现在生产成本已经相当低，档位从以前的4AT发展到现在的8AT。代表80%的自动档车型。

CVT：采用传动钢带进行动力传递，实现了真正的无级变速，在实际驾驶中非常平顺。目前日产、本田和德国博世技术领先，有轩逸、逍客、新天籁、思域混合动力、奥迪A6L、A4L和旗云、名爵等车型。

DSG即双离合变速器（又名DCT），因大众而名传天下，分湿式和干式两种。代表车型除大众外有沃尔沃、福特、宝马、奔驰等。

AMT即自动的手动变速器，核心技术是微机系统，电子技术及质量将决定其性能与运行质量。装车量少，有QQ、威志、两厢赛欧等。
