章圈闭描述和评价
3、圈闭可靠性评价
（1）影响圈闭可靠性的主要因素 1）圈闭控制程度
圈闭控制程度决定于圈闭规模与测网密度之间 的关系，是影响圈闭成图精度的重要因素。一个探 区内由于勘探工作量不够，测网稀，造成高点不落 实和钻探落空是屡见不鲜的。
3、圈闭可靠性评价 （1）影响圈闭可靠性的主要因素
2）地震资料质量
地震资料的质量表现为分辨率、信噪比、闭合 差、地震反射层位、断点与地层尖灭点显示等特征， 受资料采集、资料处理等多方面因素的影响。
二、圈闭评价与描述技术 1、圈闭评价概念
概念：圈闭评价与描述是以现代油气成
藏理论为依据，以计算机为手段，以勘探数 据库为依托，充分利用地面物化探资料、井 筒资料和综合研究成果，进行圈闭成藏条件 的系统分析与和基本特征的综合描述。
二、圈闭评价与描述技术 2、描述的内容
•圈闭落实的可靠性评价 •圈闭成藏地质有效性评价 •圈闭资源量评价 •圈闭经济评价 •圈闭综合评价与优选
5、圈闭资源量估算
（3）估算方法
2）统计模拟法
它适合与勘探程度比较高的探区，各种参数的分 布模型已知，它利用随机模拟技术，由计算机自动从 变量参数中随机抽取数据进行模拟，最终得到不同置 信水平下的资源量概率分布曲线。指出不同概率下油 气资源量的可能规模，适合于对资源量进行评价风险。 蒙特卡罗法计算圈闭资源量实现过程 ①确定估算参数，选择评价模型；②将参数分类； ③确定变量参数的概率分布；④统计模拟实现。
5、圈闭资源量估算
影响圈闭资源量估算的因素很多，归纳起来有三个方面， 即估算模型、参数取值、估算方法，我们称之为圈闭资源量估 算的三要素。
（1）估算模型
圈闭资源量估算模型即通常所说的计算公式。目前 所用的估算模型有很多种，最常用也是最重要的是容 积法。
5、圈闭资源量估算
（2）参数取值
影响圈闭资源量的主要参数
一、圈闭概念及圈闭类型
3、圈闭的勘探生产分类
根据圈闭在纵向上的组合关系 一般地，纵向上具有多套含油层系的圈 闭，勘探中引入块圈闭和层圈闭的概念。 块圈闭是指垂向上多个层位圈闭的组合。 层圈闭是指纵向上类型不同的圈闭，或 者是纵向上圈闭类型相同，但分属于不同含 油气系统的圈闭。
一、圈闭概念及圈闭类型
•圈闭规模：圈闭类型、闭合面积与幅度，油层有效
厚度；
•油气充满程度：主要包括油柱高度和油气面积充满
系数；
•油层特性：主要指油层孔隙度与含油饱和度； •烃类特性：包括油气的体积系数、密度、粘度等。
5、圈闭资源量估算
（3）估算方法
1）类比法
类比法比较简单，它往往是在勘探程度低的 探区，由于资料少，难以确定参数的分布模型的 情况下使用。它根据地质相似性的原则，对一个 圈闭的各种计算参数给定一个确定的数据，参数 体积法计算圈闭资源量，最终得到是圈闭资源量 的一个确定值。
7、圈闭经济评价与决策
(2)开发经济评价与决策
开发经济评价与决策的目的是在考虑现有 经济技术水平上，如何花最少的钱拿到最多的 原油产量。
(3)现金收益评价与决策
圈闭的现金收益评价是以现金流量为评价 指标，对圈闭进行的评价。它主要考虑圈闭的 净现值（总收益与总成本之差，又称利润）、 投资利润率（利润与勘探开发总成本的比值） 这两个主要经济指标。最终计算出投资一元钱 能够收益多少钱，即投资回收率是多大。
6、圈闭地质综合评价与决策
(1)圈闭地质分级
根据圈闭可靠性和地质条件系数
对于未钻探圈闭，可以根据地质把握系数的大 小分为三级： ①Ⅰ类圈闭：指圈闭可靠，石油地质条件有利， 可提供预探的圈闭； ②Ⅱ类圈闭：指圈闭可靠或较可靠，石油地质 条件较有利，进一步工作后可提供预探的圈闭； ③Ⅲ类圈闭：指圈闭较可靠、石油地质条件不 利，不能提供预探的圈闭。
3）钻探资料丰度
钻探资料的拥有程度与勘探程度等密切相关， 它直接影响到层位标定、储层预测的精度。无钻探 资料，或者构造复杂，无法进行层位追踪对比。
3、圈闭可靠性评价
（2）圈闭可靠性评分标准
3、圈闭可靠性评价
（2）圈闭可靠性评分标准
4、圈闭成藏地质评价
（1）评价因素集的构筑
①圈闭基础条件 ②盖层条件 ③储层条件 ④油源条件 ⑤配套条件 ⑥保存条件
①根据区带油气分布的控制因素分析，结合失利 井钻探成果的分析，赋予影响圈闭成藏的关键因素以 较大的权系数； ②考虑区带勘探程度与勘探目标差别，在勘探程 度低的地区，其主要目标是获得勘探上的突破以迅速 突破出油关，所以要特别重视油源条件和成藏匹配条 件；而在勘探程度高的区带，由于油源条件和成藏配 置条件已经比较清楚，勘探的主要目标在于发现大油 气田，因此储层条件和圈闭基本条件成为圈闭评价的 重点，所以应该加大储层和圈闭等条件的权重。
7、圈闭经济评价与决策
圈闭经济评价根据勘探、开发、销售的相对独立 性，遵循资源量到储量、从储量到产能、从产能到现 金收益的思路，可分为三个阶段：
(1)勘探经济评价与决策
如何在有限的投资下选择一批圈闭作为钻探目 标，以获得最多的探明储量，是勘探经济评价的内 容。其决策的依据是单位勘探成本所获得的储量。
4、圈闭成藏地质评价
（3）成藏地质评价方法选择 1）地质类比法 2）风险概率法 3）模糊综合评价法 4）专家系统评价法
4、圈闭成藏地质评价 （4）地质评价系数的计算
圈闭地质评价结果准确与否，直接影响勘探 工作的速度和效益，如果评价过高，超过了实际 可能，会造成人力、物力、时间的浪费；反之如 果评价过低，则延误了油气田的发现。
一、圈闭概念及圈闭类型
Hale Waihona Puke 2、圈闭的地质成因分类圈闭地质成因分类
（1）构造圈闭：构造运动成因（背斜圈闭、断层圈闭） （2）地层圈闭：风化、剥蚀成因（地层不整合、超覆 不整合） （3）岩性圈闭：沉积成因（岩性尖灭、透镜体、生物 礁） （4）特殊圈闭：其他成因（裂缝性圈闭、水动力圈闭、 刺穿圈闭、深盆向斜）
3、圈闭的勘探生产分类
根据圈闭的勘探程度分类 根据圈闭勘探程度的差别，可以将圈 闭分为四类：已控制圈闭、已见油气流 圈闭、已钻探但无任何发现的圈闭、未 钻探圈闭。
一、圈闭概念及圈闭类型
3、圈闭的勘探生产分类
根据圈闭勘探的难易程度进行分类 根据圈闭发现的难易程度，将圈闭划分为 非隐蔽圈闭和隐蔽圈闭两类。 对于采用常规的技术手段和识别方法就可 以识别的圈闭成为非隐蔽圈闭。 隐蔽圈闭则是指采用常规的勘探技术和识 别方法难于发现的圈闭。
4、圈闭成藏地质评价
（2）成藏地质条件评分
根据已发现圈闭的资料，要总结一套合 理的地质条件分级标准。在制定标准之前， 要在总结已知圈闭地质参数的基础上分清哪 些参数是有利因素，哪些参数是不利因素， 再根据区带的勘探程度的差别，对它们影响 圈闭含油性的程度进行分级，并给出相应的 系数。
评价参数权系数的确定原则
圈闭的地质描述及评价技术
一、圈闭概念及圈闭类型 二、圈闭描述与评价技术
一、圈闭概念及圈闭类型
1、圈闭概念和基本要素
圈闭是适于油气聚集、能够形成油气藏的 场所。一个完整的圈闭必须具备两方面条件。
（1）封闭油气的条件，包括顶部封闭条件（盖层） 和侧向遮挡条件（盖层的弯曲、岩性的变化、断层的 遮挡等） （2）二是赋存油气的条件，就需要具有一定的孔 隙度、渗透率的储层。 储层、盖层、侧向遮挡物构成了圈闭的三个基本 要素，三者缺一不可。
6、圈闭地质综合评价与决策
(2)圈闭地质决策
圈闭优选的地质决策的基本思路是，首先对圈 闭资源量进行0-1化，计算出圈闭资源量系数，然后 综合地质把握系数和资源量系数，对圈闭进行排队。
6、圈闭地质综合评价与决策
(2)圈闭地质决策
不同的决策者由于其所在的出发点和立足点的不 同，体现在权系数的和综合排队系数的构筑上就会有 较大差别。 第一种，在勘探早期，以突破探区的出油关为根 本目的，因而对成藏地质条件的风险性更加注重， 而对圈闭含油气规模和勘探效益不很关注，在优选圈 闭的过程中，会加大该因素的权重，从而优选地质把 握性高的圈闭，称为保守型决策。
6、圈闭地质综合评价与决策
(2)圈闭地质决策
第二种，在勘探中后期，以获得勘探的大突破 为根本目的，期望尽快拿下大油田，决策者所注重 的是油气资源量而宁可冒无油的风险，在圈闭综合 评价过程中，会加大资源量的权系数，属于一种冒
险型决策。
第三种与上两者不同，在圈闭优选过程中，既 要求圈闭成藏可能性大，又要求圈闭勘探效益高， 资源量大，属于保险型决策。
合集下载
034第三章 圈闭和油气藏(第四节 水动力油气藏)
tg (θo/w) = ρW /（ ρW —ρO ） dhw/dl tg (θg/w) = ρW /（ ρW —ρg ） dhw/dl
dhw/dl是水的测势面坡度 ， ρW 、ρg 分 别是水、油和气的密度。
对于油水界面，其平均倾斜与水头的测 势面的平均倾斜之间关系参见图3-37。
图3-37 油水界面倾斜度与水测 势面坡度的关系图（据 Levorsen，1954）
图3-42 油气等势面倾斜度 变陡而在单斜层中形成的 水动力圈闭（据Hubbert，
1953）
（三）纯水动力油气藏
无需其他非渗透层，仅在水动力条件下产生圈闭，便是纯水动力圈闭。其中油气 藏为纯水动力油气藏。但是，事实上可能没有这类稳定的油可能和某些非渗透层围限成封闭的相对地 势空间，从而形成水动力圈闭。要强调的是： 油势、气势的函数不同：
油势φ O= φ O （x，y，z） 气势φ g= φ g （x，y，z） 油圈闭、气圈闭几何学特征不同。
2、水动力作用下油（气）水界面倾斜
在水动力作用下，油（或气）藏的油（或气）水界面是倾斜的，其倾角与水动力强度有关。 根据（4-12）式，可以导出水势或水头与油水界面、气水界面上在某方向垂直剖面交线 上某点的切线的倾角θo/w 和θg/w 分别为：
第四节 水动力油气藏
水动力圈闭：水动力作用，或和非渗透层联合封闭，使静水条件下不产生圈闭的 场所形成新的圈闭。
水动力油气藏：处于水动力圈闭中的油气藏。
一、水动力圈闭形成机理 （一）水动力概念 水动力：单位质量（或重量）地下水所具有的动力。
Ew =— φ w （x，y，z）
（二）水动力圈闭形成机理
1、基本机理 在本章第一节已经讲解了水动力和圈闭的一般关系：在水动力作用下，油
dhw/dl是水的测势面坡度 ， ρW 、ρg 分 别是水、油和气的密度。
对于油水界面，其平均倾斜与水头的测 势面的平均倾斜之间关系参见图3-37。
图3-37 油水界面倾斜度与水测 势面坡度的关系图（据 Levorsen，1954）
图3-42 油气等势面倾斜度 变陡而在单斜层中形成的 水动力圈闭（据Hubbert，
1953）
（三）纯水动力油气藏
无需其他非渗透层，仅在水动力条件下产生圈闭，便是纯水动力圈闭。其中油气 藏为纯水动力油气藏。但是，事实上可能没有这类稳定的油可能和某些非渗透层围限成封闭的相对地 势空间，从而形成水动力圈闭。要强调的是： 油势、气势的函数不同：
油势φ O= φ O （x，y，z） 气势φ g= φ g （x，y，z） 油圈闭、气圈闭几何学特征不同。
2、水动力作用下油（气）水界面倾斜
在水动力作用下，油（或气）藏的油（或气）水界面是倾斜的，其倾角与水动力强度有关。 根据（4-12）式，可以导出水势或水头与油水界面、气水界面上在某方向垂直剖面交线 上某点的切线的倾角θo/w 和θg/w 分别为：
第四节 水动力油气藏
水动力圈闭：水动力作用，或和非渗透层联合封闭，使静水条件下不产生圈闭的 场所形成新的圈闭。
水动力油气藏：处于水动力圈闭中的油气藏。
一、水动力圈闭形成机理 （一）水动力概念 水动力：单位质量（或重量）地下水所具有的动力。
Ew =— φ w （x，y，z）
（二）水动力圈闭形成机理
1、基本机理 在本章第一节已经讲解了水动力和圈闭的一般关系：在水动力作用下，油
13第六章-圈闭和油气藏各论资料讲解
2022/4/25
4.不整合 前的变形：被 埋在不整合面 以下的褶皱， 在地面上多半 是看不出的， 但向下却变成 了褶皱，其构 造高点也发生 了变化。
2022/4/25
5.不对称褶皱作用：自然界不对称褶 皱很多，不对称褶皱的结果也会使同一 背斜，不同层位的构造高点随深度的增 加向平缓的一翼位移。
与三角洲砂岩体有关的透镜型油气藏
三角洲的分流河道砂体和河口砂体皆可形成重要的岩性油 气藏
与堡坝（障壁砂坝）及河口坝有关的岩性油气藏
与岸带附近砂岩体有关的透镜型岩性油气藏
走向谷砂岩体、侧向深切谷砂岩体等以及内源碎屑灰岩透 镜体，介壳灰岩透镜体，鲕粒灰岩透镜体等均可形成此类油气 藏。
（二）、上倾尖灭型油气藏
2022/4/之外，向斜型水封气藏和纯水动力型油藏与构造鼻水动 力型油气藏形成原理类似，在此就不一一介绍了。自己看一下就行 了。
另外在自然界中，某些油气常常是两种或两种以上的因素共同 封闭而成藏的，这就是书上介绍的复合油气藏。因其研究方法仍不 脱离上述的基本类型。所以，在此就不详讲了。
不整合圈闭是指储集层上倾方向直接与不整合面相切被封 闭所造成的圈闭（B、C、D、E）。在这类圈闭中形成的油气 藏，即为不整合油气藏。
不整合油气藏的储油圈闭，可以位于紧挨不整合面的下面 ，也可位于紧挨不整合面的上面，还可位于不整合风化带中， 但对那些虽在不整合面上下，但不直接与不整合面相接触的圈 闭和油气藏，均不属于此类。
这类油气藏主要是与沉积物的相变有关。 造成粗碎屑物向上倾方向相变被封闭而成藏 。
（三）、与白云岩化和溶蚀作用有关的岩性油气藏
白云岩化作用使离子半径较小的Mg2+取代离子半径较 大的Ca2+, 从而使局部储集空间变好。形成气藏。
4.不整合 前的变形：被 埋在不整合面 以下的褶皱， 在地面上多半 是看不出的， 但向下却变成 了褶皱，其构 造高点也发生 了变化。
2022/4/25
5.不对称褶皱作用：自然界不对称褶 皱很多，不对称褶皱的结果也会使同一 背斜，不同层位的构造高点随深度的增 加向平缓的一翼位移。
与三角洲砂岩体有关的透镜型油气藏
三角洲的分流河道砂体和河口砂体皆可形成重要的岩性油 气藏
与堡坝（障壁砂坝）及河口坝有关的岩性油气藏
与岸带附近砂岩体有关的透镜型岩性油气藏
走向谷砂岩体、侧向深切谷砂岩体等以及内源碎屑灰岩透 镜体，介壳灰岩透镜体，鲕粒灰岩透镜体等均可形成此类油气 藏。
（二）、上倾尖灭型油气藏
2022/4/之外，向斜型水封气藏和纯水动力型油藏与构造鼻水动 力型油气藏形成原理类似，在此就不一一介绍了。自己看一下就行 了。
另外在自然界中，某些油气常常是两种或两种以上的因素共同 封闭而成藏的，这就是书上介绍的复合油气藏。因其研究方法仍不 脱离上述的基本类型。所以，在此就不详讲了。
不整合圈闭是指储集层上倾方向直接与不整合面相切被封 闭所造成的圈闭（B、C、D、E）。在这类圈闭中形成的油气 藏，即为不整合油气藏。
不整合油气藏的储油圈闭，可以位于紧挨不整合面的下面 ，也可位于紧挨不整合面的上面，还可位于不整合风化带中， 但对那些虽在不整合面上下，但不直接与不整合面相接触的圈 闭和油气藏，均不属于此类。
这类油气藏主要是与沉积物的相变有关。 造成粗碎屑物向上倾方向相变被封闭而成藏 。
（三）、与白云岩化和溶蚀作用有关的岩性油气藏
白云岩化作用使离子半径较小的Mg2+取代离子半径较 大的Ca2+, 从而使局部储集空间变好。形成气藏。

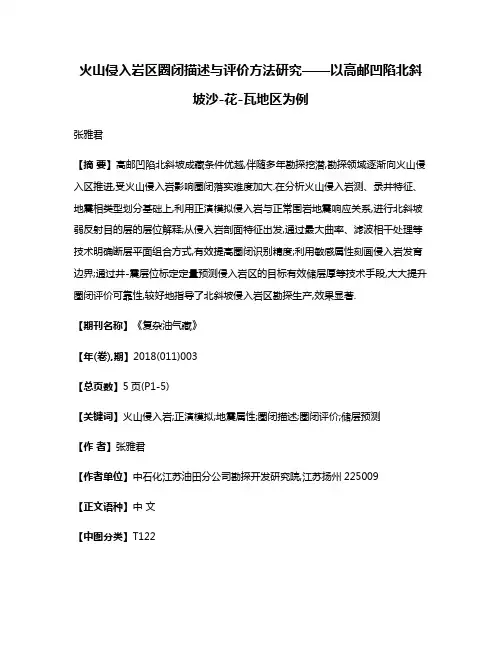

火山侵入岩区圈闭描述与评价方法研究——以高邮凹陷北斜坡沙-花-瓦地区为例
火山侵入岩区圈闭描述与评价方法研究——以高邮凹陷北斜坡沙-花-瓦地区为例张雅君【摘要】高邮凹陷北斜坡成藏条件优越,伴随多年勘探挖潜,勘探领域逐渐向火山侵入区推进,受火山侵入岩影响圈闭落实难度加大.在分析火山侵入岩测、录井特征、地震相类型划分基础上,利用正演模拟侵入岩与正常围岩地震响应关系,进行北斜坡弱反射目的层的层位解释;从侵入岩剖面特征出发,通过最大曲率、滤波相干处理等技术明确断层平面组合方式,有效提高圈闭识别精度;利用敏感属性刻画侵入岩发育边界;通过井-震层位标定定量预测侵入岩区的目标有效储层厚等技术手段,大大提升圈闭评价可靠性,较好地指导了北斜坡侵入岩区勘探生产,效果显著.【期刊名称】《复杂油气藏》【年(卷),期】2018(011)003【总页数】5页(P1-5)【关键词】火山侵入岩;正演模拟;地震属性;圈闭描述;圈闭评价;储层预测【作者】张雅君【作者单位】中石化江苏油田分公司勘探开发研究院,江苏扬州225009【正文语种】中文【中图分类】T122高邮凹陷北斜坡是苏北盆地油气成藏条件较为优越的场所，具有成熟且分布范围广范的E1f2烃源岩、储盖组合有利、油气侧向运移远、构造高带控藏明显等有利因素。
主要含油气层系为E1f3和E1f1，已发现沙埝、花庄、码头庄等多个油田(图1)。
同时北斜坡也是高邮凹陷火山侵入岩发育的主要场所，仅沙-花-瓦地区E1f就发育4套辉绿岩侵入体，各套辉绿岩之间结构复杂，对侵入的主要勘探目的层系E1f的地震地层识别造成严重干扰[1]。
辉绿岩的高速、穿层和厚度不稳定等特性是导致地层反射波组特征不清楚、产状变形的主要原因，同时北斜坡发育的上、下两套复杂断裂系统也加剧了该区地震资料信噪比整体较低、圈闭描述和评价困难等矛盾[2-4]。
尤其随着勘探开发的不断挖潜，勘探目标逐渐向构造更为破碎且火成岩更为发育的区域发展。
为此，需要深入研究火山侵入岩区圈闭描述与评价的有效方法，从而提高圈闭落实程度，更好指导老区勘探井位部署。

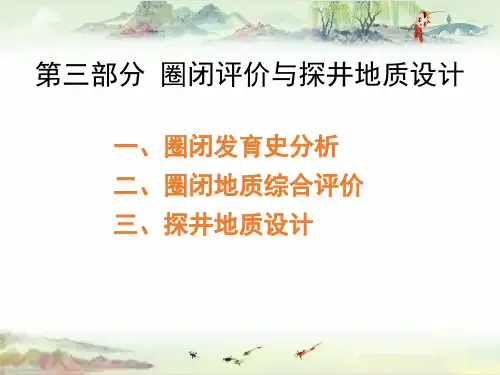

【石油地质】圈闭评价与探井地质设计(第三部分)
3
4
5
6
E 层沉积末
D 层沉积末
C 层沉积末
B 层沉积末
4
3
2
1
0
-1
-2
-3
-4-6
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
4
3
2
1
0
-1
-2
-3
-4-6
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
4
3
2
1
0
-1
-2
-3
-4-6
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
4
3
2
1
0
-1
-2
-3
-4-6
-5
-4
-3
-2
-1
0
C沉积之前
辽 河 西 部 凹 陷 的 构 造 演 化 （ 据 童 亨 茂 ，
）
2008
（2）采用回剥技术，绘制一号构造的古构造平面发育史图(宝塔图)
E层 顶面 埋深
D层 顶面 埋深
C层 顶面 埋深
B层 顶面 埋深
A层 顶面 埋深
F 层沉积末
4
3
2
1
0
-1
-2
-3
-4-6
-5
-4
-3
-2
-1
0
1
2
A
B
C
D
E
F
5.1 圈闭的概念及度量
《油气地质与勘探》(Petroleum Geology and Exploration)第五章油气聚集与油气藏的形成5.1 圈闭的概念及度量课件制作：中国石油大学（华东）资源系谭丽娟一、圈闭的概念圈闭（trap）：适合于油气聚集，形成油气藏的场所。
是储集层中油、气物质自身势最小而其动能为零的地方。
•组成圈闭的基本要素储集层：储集油气封闭条件：阻止油气运移散失盖层本身的弯曲变形盖层 + 其它侧向遮挡条件不整合遮挡盖层本身弯曲变形岩性上倾尖灭断层遮挡向上倾方向物性变差透镜体二、圈闭的度量1.溢出点油气充满圈闭后，最先从圈闭中溢出的点。
3.闭合面积通过溢出点的构造等高线所封闭的面积。
2.闭合高度从圈闭中储层最高点到溢出点的高差。
某储层顶面构造图P某储层A-B 油藏剖面图P二、圈闭的度量断层圈闭的溢出点、闭合高度和闭合面积示意图(假设储层厚度60米）断层圈闭的溢出点、闭合高度和闭合面积示意图(假设储层厚度60米）有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）岩性圈闭的溢出点、闭合高度和闭合面积示意图岩性圈闭的溢出点、闭合高度和闭合面积示意图某储集层顶面构造图（储层厚50米）12某储集层顶面构造图（储层厚70米）P1 P2断层1断层2——断层2两侧砂体对置（见面），此时若没有其它资料作为参考，一般视此断层为开启性的，则图中共有两个圈闭。
某储集层顶面构造图、砂岩等厚图。
确定圈闭的位置、溢出点、闭合范围、闭合高度。
P2P1砂岩顶面构造等高线砂岩等厚线二、圈闭的度量圈闭的大小是指圈闭能容纳油气的最大体积。
大容积的圈闭是形成大油气藏的基础。
当储层较厚且较平缓时，圈闭最大有效容积主要取决于：闭合面积、闭合高度、有效孔隙度。
V=F·H·P式中：V—圈闭最大有效容积，m3；F—圈闭的闭合面积，m2；H—闭合高度，m；P—储层有效孔隙度。
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）5.1 圈闭的概念及度量（完）。
第三章：圈闭和油气藏
大。
伊朗加奇萨兰油气田
第三系阿斯马利灰岩油气藏
四、岩体刺穿圈闭和岩体刺穿油气藏
岩体刺穿圈闭：由于岩体（盐体、岩浆岩体、 泥火山）刺穿接触遮挡而形成的圈闭
1. 盐体刺穿圈闭和盐体刺穿油气藏
2. 泥火山刺穿圈闭和泥火山刺穿油气藏 3. 岩浆岩体刺穿圈闭和岩浆岩体刺穿油气藏
机理
盐体侵入，刺穿沉积岩层形成圈闭
披覆背斜油气藏
在断块运动及重力滑动作用下，边断边沉积，堆积在同 5.逆牵引背斜圈闭和逆牵引背斜油气藏 生断层下降盘上的砂泥岩地层沿断层面下滑，使地层产
(1)圈闭形成机理：三角洲加积过程中的断裂和重力滑动作用 (2)基本特点： ①三角洲相，位于同生断层的下降盘，与同生断层相伴生 ②小型短轴背斜，靠近断层的一翼稍陡，另一翼稍缓 ③背斜高点向深部偏移轨迹平行于断层面 ④背斜轴线与断层线大致平行，沿断层成串出现
(1)圈闭形成机理：盆地基底 的隆升使沉积盖层变形 (2)基本特点： ①两翼地层平缓，倾角小
？
由7个 基底隆 升背斜 组成的 大型长 垣构造 带
②闭合度小，闭合面积较大
③常形成大型油气田 (3)分布特点： 克拉通盆地 构造稳定区 ： 或大型坳陷 盆地
南北 长 145k m，东 西宽630km， 闭合 面积 2500k
生逆牵引，形成了这种特殊的“滚动背斜”
⑤成藏条件好
(3)分布特点： 三角洲相发育区
同生大断层的下降盘。
5.逆牵引背斜圈闭和逆牵引背斜油气藏
5.逆牵引背斜圈闭和逆牵引背斜油气藏
著名的尼日利亚尼日尔河三角洲地区就有近200个 这种类型油气藏，如尼日利亚第一个海上油气田—奥 坎油田，它的油气藏即为典型的滚动背斜型油气藏。 奥坎油田位于尼日尔河三角洲上，是一个滚动背斜 圈闭，在其东北约3Km，为一主要同生断层，它与滚 动背斜都是同沉积的。奥坎背斜长约10Km，宽约
第6章_圈闭和油气藏的类型分析
第一节 第二节 第三节 第四节 第五节 第六节
概述 构造油气藏 地层油气藏 岩性油气藏 水动力油气藏 复合油气藏
第一节 概述
一、分类概述
世界上发现的油气藏数量众多、类型各异。根据不同的 需要和目的，提出了上百种油气藏分类方案。
主要分类依据：圈闭成因、油气藏形态、遮挡 类型、储集层类型、储量及产量的大小、烃类相态 及流体性质。
地层超覆不整合油气藏： 储层超覆在基岩、盆缘、不整合面之上。
一、地层 不整合遮挡油气藏
位于不整合面以下，主要与潜伏剥蚀突起及潜伏剥 蚀构造有关。
剥蚀突起或剥蚀构造被后来沉积的不渗透地层所覆 盖，就形成地层不整合遮挡圈闭，油气在其中聚集就 形成地层不整合遮挡油气藏。
潜伏剥蚀 突起圈闭
潜伏剥蚀背 斜构造圈闭
一般分布在盆地的边缘地带，大型超剥带是形成地层圈 闭的基础；充足的油源、鼻状构造、油气运聚动力以及 由高孔渗的砂体、断层及不整合组成的复合输导体系是 油气远距离运移成藏的必要条件；浅部大气水的作用使 原油稠化。
委内瑞拉东部夸仑夸尔油田平面及横剖面图
东得克萨斯油田乌得宾（白垩系） 产油顶部构造图及横剖面图
单家寺下第三系地层超覆油藏顶 部构造图及横剖面图
第六章 圈闭和油气藏的类型
第一节 第二节 第三节 第四节 第五节 第六节
概述 构造油气藏 地层油气藏 岩性油气藏 水动力油气藏 复合油气藏
墨西哥的岩浆盐体刺穿油田横剖面图
四、裂缝性油气藏
★油气储集空间和渗滤通道主要为 （构造）裂缝。
灰岩、 泥灰岩、泥岩等（致密、性脆）
•裂缝性油气藏的特点
a.油气藏常呈块状； b.钻井过程中经常发生钻具放空、泥浆漏 失、井喷； c.储集层岩芯孔隙度、渗透率较低，但试 井渗透率较高； d.同一油气藏不同井间产量相差悬殊。
第十二讲 圈闭和油气藏ZY
圈闭分类系统表
大 类 构 造 圈 闭 地 层 圈 闭 1、不整合圈闭 2、超覆圈闭 岩 性 圈 闭 复 合 圈 闭
1、背斜圈闭 亚 类 2、断层圈闭 3、裂缝性背斜圈闭 4、岩性刺穿圈闭
1、储集岩上倾尖灭圈闭 2、储集岩透镜体圈闭 3、生物礁圈闭
1、构造-地层圈闭 2、构造-岩性圈闭 3、地层-岩性圈闭 4、水动力圈闭
膏盐类盖层则多发于碳教学目的与教学思路掌握圈闭和油气藏的度量教学重点难点分析圈闭和油气藏的度量第四章圈闭和油气藏第一节圈闭和油气藏概述第二节构造圈闭和油气藏第三节地层圈闭和油气藏第四节岩性圈闭和油气藏第五节复合圈闭和油气藏第一节圈闭和油气藏概述一圈闭的概念和发展二圈闭和油气藏的分类三圈闭和油气藏的度量第四章圈闭和油气藏圈闭
第四章 圈闭和油气藏
圈闭：是储集层中能聚集并保存油气的场所。圈闭由三部分构 成（三要素）：储集层、盖层、阻止油气运移，造成油气聚集 的遮挡物。
储集层 盖 层 组成
储集油气 阻止油气向上逸散 盖层本身弯曲变形 封闭的断层 非渗透的 不整合面 岩性变化 水动力
遮挡物
封 闭 条 件
封闭条件：
石油勘探的初期，人们以“油气苗”作为找油的主要场 所，后来发现油气聚集与背斜有关，就产生了背斜学说 （Z.C.White，1885）。1928年利莱（E.R.Lilley）总结 得出有多种油贮类型。1934年，麦考洛E.H.Mccollough 首先提出“圈闭”这一名词，用来表示不同性质的油贮 ，把能聚集并保存油气的地质体都称为圈闭，形成了圈 闭学说。并把圈闭分为构造圈闭和非构造圈闭。1936年 ，莱复生（A.I.Levorsen）首先提出“地层圈闭”的概 念。在莱复生等从静态角度来研究圈闭的同时，赫伯特 （M.K.Hubbert,1940,1953）从动态的角度，通过对地下 水动力的研究，提出了水动力圈闭的新类型。 赫伯特指出：油气圈闭位置总是在油气势最小的地方。有些 莱复生指出：地层变化是形成地层圈闭的主要因素
大 类 构 造 圈 闭 地 层 圈 闭 1、不整合圈闭 2、超覆圈闭 岩 性 圈 闭 复 合 圈 闭
1、背斜圈闭 亚 类 2、断层圈闭 3、裂缝性背斜圈闭 4、岩性刺穿圈闭
1、储集岩上倾尖灭圈闭 2、储集岩透镜体圈闭 3、生物礁圈闭
1、构造-地层圈闭 2、构造-岩性圈闭 3、地层-岩性圈闭 4、水动力圈闭
膏盐类盖层则多发于碳教学目的与教学思路掌握圈闭和油气藏的度量教学重点难点分析圈闭和油气藏的度量第四章圈闭和油气藏第一节圈闭和油气藏概述第二节构造圈闭和油气藏第三节地层圈闭和油气藏第四节岩性圈闭和油气藏第五节复合圈闭和油气藏第一节圈闭和油气藏概述一圈闭的概念和发展二圈闭和油气藏的分类三圈闭和油气藏的度量第四章圈闭和油气藏圈闭
第四章 圈闭和油气藏
圈闭：是储集层中能聚集并保存油气的场所。圈闭由三部分构 成（三要素）：储集层、盖层、阻止油气运移，造成油气聚集 的遮挡物。
储集层 盖 层 组成
储集油气 阻止油气向上逸散 盖层本身弯曲变形 封闭的断层 非渗透的 不整合面 岩性变化 水动力
遮挡物
封 闭 条 件
封闭条件：
石油勘探的初期，人们以“油气苗”作为找油的主要场 所，后来发现油气聚集与背斜有关，就产生了背斜学说 （Z.C.White，1885）。1928年利莱（E.R.Lilley）总结 得出有多种油贮类型。1934年，麦考洛E.H.Mccollough 首先提出“圈闭”这一名词，用来表示不同性质的油贮 ，把能聚集并保存油气的地质体都称为圈闭，形成了圈 闭学说。并把圈闭分为构造圈闭和非构造圈闭。1936年 ，莱复生（A.I.Levorsen）首先提出“地层圈闭”的概 念。在莱复生等从静态角度来研究圈闭的同时，赫伯特 （M.K.Hubbert,1940,1953）从动态的角度，通过对地下 水动力的研究，提出了水动力圈闭的新类型。 赫伯特指出：油气圈闭位置总是在油气势最小的地方。有些 莱复生指出：地层变化是形成地层圈闭的主要因素
圈闭评价与探井地质设计
（2）分析钻探的主要风险。
二、圈闭地质综合评价
作业要求：
5.对已经发现的A、B、C、D、F、G、H和MD1号九个 圈闭进行排队分析，优选出3-4个可供钻探的目标。
圈闭 代号
A B C D E F G H
地质综合评价系数
0.175 0.083 0.202 0.142 0.072 0.253 0.178 0.098
时间间隔 （Ma） 3.85 3.95 3.9 2.6 2.05 2.05 4.6 0.85 0.85 6.3 1.05 2.2 6.5 5.85 4.55 3.85
指数
-9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6
△TTIi
0.007519531 0.015429688 0.03046875 0.040625 0.0640625 0.128125 0.575 0.2125 0.425 6.3 2.1 8.8 52 93.6 145.6 246.4
2. 基本数据
井号： 井别： 井型： 地理位置： 构造位置： 设计井位： 设计井深： 主要目的层：
3. 区域地质简介
3.1. 构造概况 3.2. 地层概况 3.3. 生、储油层分析及封（堵）盖条件 3.4. 油气藏分析及储量估算 3.5. 邻井钻探成果 3.6. 地质风险分析
4. 设计依据及钻探 4.1. 设计依据 4.2. 钻探目的 4.3. 完钻层位及原则、完井方法 4.4. 钻探要求
圈闭资源量期望值 （×104t） 564 692 1025 828 345 976 708 236
圈闭可靠 性 可靠 可靠 可靠 可靠
较可靠 较可靠 较可靠 较可靠
三、探井地质设计
作业要求：
1.设计一口预探井，选定合理的井位，说明井位 选择的依据；阐明钻探目的、勘探主要目的层、 完钻层位与完钻深度、完钻原则、试油原则。
二、圈闭地质综合评价
作业要求：
5.对已经发现的A、B、C、D、F、G、H和MD1号九个 圈闭进行排队分析，优选出3-4个可供钻探的目标。
圈闭 代号
A B C D E F G H
地质综合评价系数
0.175 0.083 0.202 0.142 0.072 0.253 0.178 0.098
时间间隔 （Ma） 3.85 3.95 3.9 2.6 2.05 2.05 4.6 0.85 0.85 6.3 1.05 2.2 6.5 5.85 4.55 3.85
指数
-9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6
△TTIi
0.007519531 0.015429688 0.03046875 0.040625 0.0640625 0.128125 0.575 0.2125 0.425 6.3 2.1 8.8 52 93.6 145.6 246.4
2. 基本数据
井号： 井别： 井型： 地理位置： 构造位置： 设计井位： 设计井深： 主要目的层：
3. 区域地质简介
3.1. 构造概况 3.2. 地层概况 3.3. 生、储油层分析及封（堵）盖条件 3.4. 油气藏分析及储量估算 3.5. 邻井钻探成果 3.6. 地质风险分析
4. 设计依据及钻探 4.1. 设计依据 4.2. 钻探目的 4.3. 完钻层位及原则、完井方法 4.4. 钻探要求
圈闭资源量期望值 （×104t） 564 692 1025 828 345 976 708 236
圈闭可靠 性 可靠 可靠 可靠 可靠
较可靠 较可靠 较可靠 较可靠
三、探井地质设计
作业要求：
1.设计一口预探井，选定合理的井位，说明井位 选择的依据；阐明钻探目的、勘探主要目的层、 完钻层位与完钻深度、完钻原则、试油原则。
石油地质-第六章-圈闭
第三节 地层油气藏
凡是储集层因岩性变化而形成的圈闭，称为地层圈闭。 地层圈闭:储集层连续性中断而形成的圈闭。 地层油气藏:地层圈闭内聚集了油气。 地层油气藏分为四种亚类 :(1) 岩性油气藏 ;(2) 不整合油气藏 ;(3) 礁型油气藏 ;(4)沥青封闭油气藏。前三种亚类是地层油气藏常见的 类型。 一.岩性油气藏 岩性圈闭:沉积条件的改变是储集层横向变化，由渗透性变为非 渗透性形成的圈闭。 1.透镜型岩性油气藏 ①与河道砂有关的透镜型岩性油气藏。 ②与堡坝及河口坝有关的透镜型岩性油气藏。 ③与三角洲砂岩体有关的透镜型岩性油气藏。 ④与岸带附近砂岩体有关的透镜型岩性油气藏。 2.上倾尖灭型岩性油气藏
18 00 5 -3 800 -3
Ed
三．礁型油气藏 世界上的礁型油 气藏以储量大，产 量高而著称。这是 因为礁储集层的储 集物性较好。其中 以礁核带和礁前蹋 积砾岩带的储集性 最好。
A
B F E
C
D
E
－ 60 00
23 3 ＋ 8 0 0 5 3 30 47 29
A
12 －
-38 00 -4 20 0
-35 00
-3800
00 -35
－ 6000
-3800
A
12 －
＋ 8
-3500 30 47
29
-3800
B
＋
31 ＋ 7
16 15
-3400
13
B
-3400
-3500 -3800
第六章 油气藏各论
第一节 构造油气藏 第二节 地层油气藏
第二节 构造油气藏
凡是储集层顶面发生变形或变位而形成的圈闭内，聚集有油气， 称为构造油气藏。 构造油气藏：是地壳运动产生的褶皱、断裂作用形成的圈闭内 聚集了油气。 构造油气藏分为四种亚类 :(1)背斜油气藏;(2)地层油气藏 ;(3)裂缝 性背斜油气藏;(4)刺穿油气藏。前两种亚类在油气田中常见。 一．背斜油气藏 背斜油气藏：背斜圈闭内聚集了油气。 自然界中背斜油气藏类型最多，最重要。它们构成了巨大型油 气田的大多数。其原因是地面地质和地震方法均较容易发现此类圈 闭。 背斜构造的成因主要有两大类： (1)岩层沉积后由褶皱作用形成的背斜 ① 构造特征 背斜的两翼常是不对称的，岩层的倾角较陡，陡翼常伴有断裂，
