沥青混凝土摊铺机自动找平梁的原理分析及运用
沥青混凝土摊铺机自动找平梁的原理分析及运用
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289- 沥青混凝土摊铺机自动找平梁的原理分析及运用
平整度是评价高等级公路使用质量的一个重要参数，因此平整度控制也是路面施工控制中的一个重要环节。良好的平整度水平，来自于：①基底和各结构层的稳定性，无突变的、不均匀的沉降；②各结构层本身连续、均衡的压实度和平整度水平，较小的变异性；③施工工艺中，基准面的设定，沥青混凝土的拌和、摊铺、碾压，以及接缝处理等，各个环节的精细操作。其中，如何在路面施工过程中，为摊铺机行走提供一个准确的平整度参照系，是达到良好的平整度水平的先决条件之一。
1规范要求及施工中规定
(1)根据《公路沥青路面施工技术规范》(JTJ032-94)规定，“用于铺筑高速公路和一级公路的沥青混凝土摊铺机应……：具有自动或者半自动方式调节摊铺厚度及找平的装置……”。“摊铺机自动找平时，中、下面层宜采用一侧钢丝绳引导的高程控制方式。表面层宜采用摊铺层前后保持相同高差的雪橇式摊铺厚度控制方式……”。沈大和京津塘等高速公路也正是按此程序控制的。
(2)美国沥青协会《路面铺装手册》中提出，如果下面层已经非常接近容许误差，走雪撬也可以提供出光滑的面层。在沪宁高速公路的路面施工实践中，通过详尽的调查分析和比较后，认为：在高等级公路施工中，及采用进口摊铺机械的情况下，摊最度较为容易控制；而高程误差经底基层、基层、下面层施工，已相对消除，对于中、上面层，平整度要求成为主要控制因素，高程要求相对次要；再之，一侧钢丝绳的引导对于灵敏度相对较高的进口摊铺机械来说，当然是不够的。
(3)因此建议各路面施工单位：一般情况下，对于全幅摊铺的摊铺机，只在基层上层和下面层摊铺时采用两侧钢丝绳引导控制方式，而中、上面层均可采用悬浮式基准梁的等厚度控制方式(即走雪撬)。这样的施工控制方法，不仅来源于实践，而且基于以下分析。
2原理分析
(1)采用钢丝绳引导的高程控制方式，按有关规定，应采用直径2～2.5mm的钢丝绳，200m为一段，立杆间距10m，张紧力需800～1000N。 假设钢丝绳的张紧力无限大，测量设定的铁立杆上标高绝对准确，则由路线两侧钢丝绳提供的基准面将是上一面层的绝对标准面。但是，实际施工过程中，钢丝绳上所受的张紧力不可能无限大，而且因两侧路缘带上底基层、基层已硬化成型，承受张紧力的拉力支撑杆难以设置，规定800～1000N的张紧力也不能保证；再加上路面摊铺一天的工作量在1～2km甚至更多，其每天两条钢丝绳的测设任务相当艰巨；另外摊铺机行走过程中引发的钢丝绳振动难以消除，人为的触、碰及破坏更是难以避免，甚至可能发生因摊铺机方向走偏，熨平板刮挤拉线桩的情况，使以钢丝绳引导的高程控制方式的准确性大打折扣。
(2)采用以雪撬式控制摊铺厚度的方式，是以下一面层为基准面，在摊铺机行走过程中，尽力减小其传递到上一面层的波动及突变误差，以达到上一面层良好的平整度的目的。其原理类似于杠杆，即将杠杆的支点安置于受外界因素影响较小的新摊铺层上，而下一层次的许多不平整因素被梁体结构分解、缩小若干倍，使传感器得到一个相对稳定或波动幅度较小的控制信号。与上一方法比较，在下一层次的平整度良好的前提下，走雪撬的方法显然优于钢丝绳控制方法。
(3)国外产的摊铺机均配有自动找平梁这一配件，但是因其价格高(约人民币35万元左右，如美国BLOWKNOX公司的浮动找平装置，售价34 万元)，且原理简单，所以沪宁高速公路路面施工单位大都采用自己加工生产的自动找平梁。
沥青摊铺机找平基准的控制方法
/
/
/
沥青摊铺机找平基准的控制方法 (2012年最新)
目前，铺筑沥青路面使用的找平基准主要有4种型式：一是固定基准，即悬线法;二是接触跨越式浮动平衡梁基准;三是非接触式电子平衡梁基准;四是滑靴式基准。实践证明，在下面层、中面层采用悬线法，中面层、上面层采用接触跨越式浮动平衡梁基准或非接触式电子平衡梁基准铺筑的效果良好。4种方式可作以下比较。
(1)使用固定基准(悬线法)能在较大范围内准确地控制设计标高、纵横坡度、路面厚度和平整度。操作方法是：选用直径2 mm的高强钢丝，长度200 m，张紧度为800~1 000 N，基准线应尽量靠进熨平板，以减少厚度增量值。基准线两根立杆的间距一般为5~10 m，用两台精密水准仪监测立杆的高程，每两根立杆之间钢丝绳的挠度不大于2 mm，弯道处应加密。立杆要高于铺层75~150 mm，埋设牢固，距铺层边缘160~500 mm。钢丝架设高程应高于虚铺高程50~100 mm，用细铁丝绑紧在立杆支撑架凹槽上。作业期间应有专人看管，严禁碰撞钢丝。
(2)使用接触跨越式浮动平衡梁时，为保证面层整体平整度，中面层、上面层用平衡梁。为提高平整度，应尽量加长平衡梁的长度，注意滑靴和平衡梁行走轮不要黏上沥青，以防影响摊铺层的平整度。浮动平衡梁有很好的滤波作用，避免了固定基准折线和人为误差的影响，大大提高了路面平整度。跨度16~17.6
m的平衡梁要求是直线摊铺，摊铺弯道时要求弯道的半径大于600 m，否则由于弯道的变化引起平衡梁滚轮和滑靴产生较大的扭矩而发生横向位移，不但起不到平衡作用，反而破坏整个平衡系统，摊铺出的路面厚薄不均匀，影响路面的平整度。因此在摊铺半径小于600 m的弯道时，除摊铺机转向应缓慢过渡外，还应拆掉部分平衡梁，使其平衡梁变短，减小平衡梁横向位移，提高路面的平整度。在用浮动平衡梁铺横缝时，由于此时平衡梁的后半部分是在已经摊铺压实好的路面上，在摊铺前应在平衡梁滚轮下垫1块长6 m、宽20 cm、厚度与虚铺系数相等
摊铺机的工作原理和技术改进措施
摊铺机的工作原理和技术改进措施
摘要：目前全国高速公路的发展离不开摊铺机的推广使用。用摊铺机进行混合料摊铺有着速度快、质量高的特性，既保证了碾压质量，又降低了成本，是道路施工和路面维修必不可少的设备。摊铺机技术直接影响到摊铺路面的平整度、强度、刚度、密实性、均匀性，行车的舒适性、高速性、安全性，所以如何认知摊铺机的工作原理，懂得如何调节，知道如何日常维修保养是每个涉及路面工程施工的人员所必备的基本学识。
一、摊铺机工作原理
沥青混合料被料斗中的刮料板传送至螺旋布料器，螺旋布料器把混合料沿全宽方向摊开，可调高度的熨平板将混合料刮到预铺高度，经振捣夯锤振实，形成铺面。如图1：
图1
摊铺机主要有六部分组成：1、动力系统 ；2、行走系统；3、刮板输料系统；4、螺旋分料系统；5、熨平系统；6、找平系统
二、摊铺机调节技术
2.1熨平板初始仰角的调整 摊铺机工作时的工作仰角是由调平系统控制的，但由于调平油缸的行程有限，为了满足不同摊铺厚度的要求，熨平板必须能依摊铺厚度的变化而进行初始仰角的调节。因此，整个熨平板必须能按一固定轴旋转。可以通过位于基本熨平板后部的厚度调节螺栓进行熨平板初始角度的设定。仰角通过摊铺机标尺刻度调节，初始仰角的标尺刻度=虚铺厚度*1.5，比如现在虚铺厚度为4.5mm的沥青混凝土，则标尺厚度应该调为7。仰角增加则摊铺的厚度增加，减少仰角则摊铺厚度减少。
2.2夯锤频率和振动频率如何设定
夯锤主要初始夯实的作用，夯锤频率根据料的厚度，摊铺速度调整。夯锤的振捣频率对摊铺机的仰角和预压实度有一定的影响，也直接影响摊铺厚度和压实度，其调整原则是使熨平板不产生共振的最大值。根据经验，摊铺机的摊铺速度是3m/min时，夯锤的振动频率一般控制在10~25Hz为宜。振捣频率过大，会使摊铺厚度比控制值大，且增加机械噪声，损坏结构件，反而会导致预压实度降低；振捣频率过小，则会使摊铺厚度比控制值小，仰角比试验段确定值增大，预压实度减小。夯锤振捣频率应根据工程实际进行调整，一般情况下，摊铺厚度大时应采用高幅低频；摊铺厚度小时应采用低幅高频。

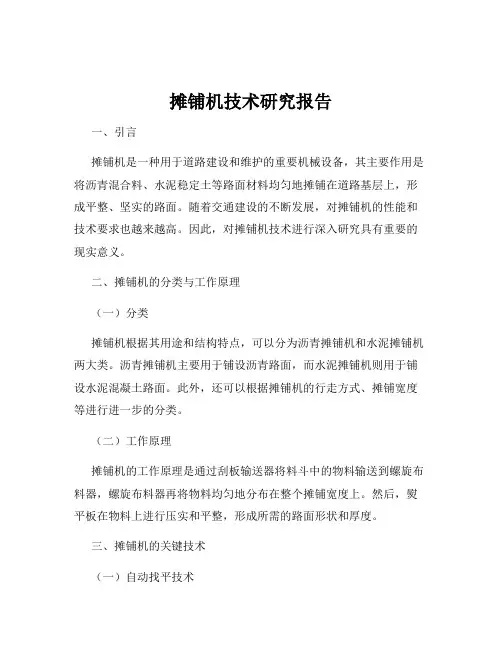

摊铺机技术研究报告
摊铺机技术研究报告
一、引言
摊铺机是一种用于道路建设和维护的重要机械设备，其主要作用是将沥青混合料、水泥稳定土等路面材料均匀地摊铺在道路基层上，形成平整、坚实的路面。随着交通建设的不断发展，对摊铺机的性能和技术要求也越来越高。因此，对摊铺机技术进行深入研究具有重要的现实意义。
二、摊铺机的分类与工作原理
（一）分类
摊铺机根据其用途和结构特点，可以分为沥青摊铺机和水泥摊铺机两大类。沥青摊铺机主要用于铺设沥青路面，而水泥摊铺机则用于铺设水泥混凝土路面。此外，还可以根据摊铺机的行走方式、摊铺宽度等进行进一步的分类。
（二）工作原理
摊铺机的工作原理是通过刮板输送器将料斗中的物料输送到螺旋布料器，螺旋布料器再将物料均匀地分布在整个摊铺宽度上。然后，熨平板在物料上进行压实和平整，形成所需的路面形状和厚度。
三、摊铺机的关键技术
（一）自动找平技术 自动找平技术是保证摊铺机摊铺路面平整度的关键技术之一。目前常用的自动找平系统有接触式和非接触式两种。接触式找平系统通过传感器与基准线接触来获取路面高度信息，非接触式找平系统则通过激光、超声波等技术来测量路面高度。
（二）物料输送与布料技术
物料的输送和布料均匀性直接影响到路面的质量。先进的刮板输送器和螺旋布料器设计能够确保物料的稳定输送和均匀分布，减少离析现象的发生。
（三）熨平板振捣与压实技术
熨平板的振捣和压实功能对路面的密实度和强度起着重要作用。合理的振捣频率和振幅以及压实压力的控制能够提高路面的施工质量。
（四）智能控制技术
随着智能化技术的发展，摊铺机的智能控制技术也越来越成熟。通过计算机控制系统，可以实现对摊铺机各项参数的精确控制和自动调整，提高施工效率和质量。
四、摊铺机技术的发展趋势
（一）大型化和多功能化
为了提高施工效率，摊铺机的摊铺宽度和摊铺能力不断增大，同时具备多种功能，如同时摊铺两层不同材料的路面。
（二）节能环保 在环保要求日益严格的背景下，摊铺机的节能减排技术得到了更多的关注。例如，采用新型的发动机和节能液压系统，降低燃油消耗和尾气排放。
沥青混凝土摊铺机自动调平电控系统
市政与路桥 民营科技２０１２年第１期
沥青混凝土摊铺机自动调平电控系统
常伟
（黑龙江省龙建路桥第二工程有限公司，黑龙江安达１５１４００）
摘要：自动找平电控系统分析路面平整度是沥青混凝土路面的一个很重要的技术指标。仅仅靠沥青混凝土摊铺机自身的找平能
力已远远不能满足高等级路面施工的要求，为此现在摊铺机都另外加装了１套自动找平装置。现主要对摊铺机自动找平系统通常采用
电液控制方式进行了分析。
关键词：沥青混凝土摊铺机；自动调平；电控系统分析
摊铺机在施工过程中，其熨平板是处于浮动状态，并由主机
通过两侧大臂铰点水平牵引，这种浮动熨平板具有一定的自找平
能力，但仅靠浮动熨平板只能克服较小的不平度，不能满足施工
要求。在实际应用中，通常是根据道路不平度的变化随时调节两
大臂牵引点的垂直高度，以弥补浮动熨平板的不足，使摊铺的路
面平整度符合技术要求，而不受路基不平度影响，这就是熨平板
调平装置的功能。
普通电控摊铺机采用手动调节大臂牵引点的垂直位置，在摊
铺过程中必须不断地操作左右牵引点升降开关，以适应路基不平
度的变化。这种调节方式不仅使操作人员精神紧张，容易疲劳，而
且不平度也难以保证，为此现代摊铺机普遍采用自动调平系统。
自动调平系统的调节方式目前主要有四种：
１）电一机式。由传感器检测路基的不平度，用伺服电机作为执
引机构进行调节；
２）电一液式。与电一机式的主要区别是其用液压元件作为执行
机构，调节牵引点的垂直位置；
３）全液压式。其特点是检测装置和执行机构都采用液压元件；
４）激光式。以激光作为参考基准，以光敏元件作为转换器，最
后借助于电子与液压元件来实现调节。
在上述的各种调节方式中，目前电一液式应用得最广泛。根
据调节原理不同、电一液式自动调平系统又分为开关式、比例式和
比例一脉冲式三种，下面分别介绍这三种电一液式自动调平系统。
１ 开关式自动调平系统
开关式自动调平系统由参考基准、纵坡传感器、横坡传感器、
沥青混凝土摊铺机找平均衡梁的频率特性
可编辑修改
精选文档，希望能帮到您 沥青混凝土摊铺机找平均衡梁的频率特性
赫00—√
沥青混凝土摊铺机找平均衡粱的频率特性
长安大学郁录平惠辉袁明虎
i摘要:介绍沥青摊铺机均衡梁的结构及其工作原理.利用正弦量的旋转矢量的表示方法,!
i分析基准梁长度,滑靴的间距和滑靴长度对基准梁的频率特性的影响.通过对基准梁的幅值特性!
;曲线的研究,给出基准梁滑靴的最优设计,以保证基准梁对地面波动干扰最佳的衰减能力.!
;?…◆◆…◆1…◆…?.◆.◆….◆◆◆….◆….◆….◆….◆…,◆1◆…?◆◆◆◆…◆.◆….◆.◆.◆...◆◆◆.◆…◆…..m◆
关键词:沥青混凝土摊铺机基准梁频率特性
1问题的提出
沥青混凝土摊铺机采用以均衡梁作为自动找平
系统的基准后,不需要专门架设基准线,消除了由于
基准线变形等不确定因素带来的摊铺误差,可以避
免在挂线过程中产生的累积误差和摊铺过程中的掉
线问题,因此能很好地保证路面平整度.由于采用均
衡梁的摊铺机是以路基和铺过的路面为相对基准进
行摊铺的,所以路面铺层的厚度均匀,路面强度得到
了保证.但是,与此同时,地面的不平整也总会以某
种形式进入自动找平系统,影响摊铺机的作业质量.
所以均衡梁性能是一个值得我们研究的问题.
2跨越式均衡梁的工作原理简介
2.1基本结构可编辑修改
精选文档，希望能帮到您 跨越式均衡梁由三部分组成(图1),即铰接于
摊铺机前端,后端的浮动基准梁和跨越于摊铺机熨
平板前后且铰接于摊铺机动臂的杆件(即前,后连接
梁).常见的基准梁有杆件铰接式和弹簧支撑式两
种,其主要功能是高效滤波作用,而且两种的实际使
用性能相近.本文讨论弹簧支撑式,其主要结论也可
以应用于杆件铰接式基准梁.
2.2基准梁工作原理
跨越式均衡梁用其基准梁对地面进行滤波后,
一
16一
1.滑靴2.后基准梁3.后连接梁4.传感器5.前
连接梁6.前基准梁
图1均衡梁结构原理示意图
沥青混凝土摊铺机的机型与使用(新)
所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。
同是寒窗苦读，怎愿甘拜下风！ 1 沥青混凝土摊铺机的机型与使用
为了确保沥青混凝土摊铺机在工作时能达到规定的技术状态、降低维修成本、提高使用的可靠性和寿命，必须合理选型并认真执行其使用和维修规程。
1 沥青混凝土摊铺机结构特点
（1）行走系统采用变量液压泵、变量液压马达组成的闭式液压系统，可在其有效的全流量范围进行调节，并由电子元件进行控制，实现摊铺速度恒速自动控制。两侧行走系统独立驱动，通过速度电位器和转向电位器可精确地预选直线行走速度和转向时两侧行走系统的速度，电子同步控制系统可使摊铺机精确地直线行走和在弯道上平滑移动。
（2）输送系统的刮板输送器由液压马达独立驱动，通过料位高度传感器通断开关实现全自动控制输送，其转速具有自动比例控制和手动无级控制功能。工作速度能无级调节。
（3）由两个变量液压泵，变量液压马达组成的螺旋摊铺器闭式液压系统，可进行独立驱动，无级调速，其工作速度由超声波传感器实现全自动控制。
（4）自动找平装置用多探头超声波数字控制找平技术。若道路不平出现离开允许的基准线偏差范围时，会自动调节升降液压缸，从而达到要求的摊铺厚度，确保路面平整度等摊铺质量，且操作简单方便。
（5）熨平板采用高强脉冲振动和电加热技术。加热均匀，操作安全、方便、可靠，环境污染少。采用双振捣熨平板作业，可使密实度达到98%以上。
（6）电子控制系统采用微电脑控制和故障自动诊断技术，实现机、电、液一体化，便于维修保养。
2 对沥青混凝土摊铺机的要求
（1）沥青混凝土摊铺机应具有受料系统、输送一布料系统、压实-平整系统、行走系统、行走系统和操纵控制系统等。
（2）沥青混凝土摊铺机应能在规定的自卸车配合受料状态下，以各种作业组合状态铺筑沥青混合料沥青混合料路面层。
（3）作业系统要求
沥青摊铺机工作原理
沥青摊铺机工作原理
沥青摊铺机是一种用于道路施工的重型机械设备，它能够将沥青混合料均匀地铺设在道路表面，以建造平整耐久的道路。本文将详细解释沥青摊铺机的工作原理，并确保解释清楚、易于理解。
1. 摊铺机的组成部分
沥青摊铺机主要由以下几个组成部分构成：
1.1 发动机系统
发动机系统是摊铺机的动力来源，通常采用柴油发动机。发动机驱动液压泵和液压马达，为摊铺过程提供所需的动力。
1.2 液压系统
液压系统包括液压泵、液压马达、液压缸等组件。它负责产生并传递液压能量，控制各个部件的运动和操作。
1.3 送料系统
送料系统负责将沥青混合料从料斗输送到摊铺部位。它通常由送料斗、送料辊以及与之配套的输送带组成。
1.4 摊铺系统
摊铺系统由摊铺辊、振动器和平整板等组成。它负责将沥青混合料均匀地铺设在道路表面，并通过振动和压实来使其达到所需的密实度和平整度。
1.5 控制系统
控制系统用于控制摊铺机的各项操作，如调节送料速度、调整振动频率和幅度等。它通常由操作台上的控制面板和相应的传感器、电气元件组成。
2. 摊铺机的工作流程
沥青摊铺机的工作流程可以分为以下几个步骤：
2.1 沥青混合料供给
在施工现场，沥青混合料通常由搅拌站通过运输车送至摊铺机旁边的料斗。然后，送料系统开始工作，将沥青混合料从料斗中输送到摊铺部位。 2.2 摊铺辊预热
在开始实际摊铺之前，摊铺辊需要进行预热。预热可以提高辊筒与沥青之间的粘附性，以便更好地将沥青混合料粘附在辊筒上。
2.3 摊铺辊铺设沥青混合料
当摊铺辊预热完毕后，开始铺设沥青混合料。送料系统将沥青混合料输送到摊铺辊前方，摊铺辊在移动的同时将沥青混合料均匀地铺设在道路表面。
2.4 振动和压实
在沥青混合料被铺设后，振动器开始工作。振动器通过产生高频振动，使沥青混合料中的颗粒得以紧密排列，提高密实度。同时，摊铺机的重量也会对沥青混合料进行压实，进一步增加其密实度和平整度。
沥青摊铺机工作原理 2
沥青摊铺机工作原理
沥青摊铺机是一种用于道路修建中的重型机械设备，其主要功能是在道路表面上喷涂沥青并铺设沥青混凝土。其所采用的工作原理是将沥青材料与混凝土进行混合，并通过机械设备进行压制，使其在道路表面上形成一层均匀的厚度，从而形成平整的道路表面。
沥青摊铺机的主要工作原理包括：
1.沥青混合料的制备
沥青摊铺机的工作原理是基于混合料的制备和施工工艺的。沥青混合料是一种由沥青、石料、砂子和其他添加剂混合而成的材料。其制备过程中需要将这些原材料经过精确的配比和混合，以确保混合料的质量和均匀性。
2.沥青喷洒和均匀铺装
沥青摊铺机通过使用一系列的喷洒设备，将沥青混合料均匀地喷洒在道路表面上。喷洒过程中需要使用喷嘴和喷杆对混合料进行均匀分布。之后，摊铺机的铺装机构将混合料压制到所需的厚度。在这个过程中，需要使用机器辅助系统和振动设备，以确保铺装的均匀性和平整度。
3.压实混合料
完成混合料的喷洒和铺装之后，摊铺机将会使用压路机进行振动压实。振动压路机的作用是将混合料压实为坚硬的路面，从而增加混合料的密度，提高路面的平整度和硬度。通过调整振动压路机的振动频率和压力，可以适度控制混合料的压实密度。
4.散热和保温
在铺装混合料的整个过程中，需要做好散热和保温的工作。散热的目的是防止混合料在铺装过程中受到过度热的影响。同时在铺装完成之后，也需要进行保温加工，以便让混合料在接下来的几小时内得到充分的硬化和固化。
总而言之，沥青摊铺机是一种按照高标准的质量要求，经过若干角度的复杂技术流程制作而成的道路铺装机械设备。其科学的制作和施工工艺使得道路铺设后，其平整度和均匀性大大提升，同时也使得道路的性能和使用寿命得到了保障。
沥青混凝土摊铺机原理及摊铺技术浅析.doc
沥青混凝土摊铺机原理及摊铺技术浅析
沥青混合料摊铺机（以下简称摊铺机）是修建高等级公路沥青路面必不可少的机械之一，是集机、电、液技术为一体的非常复杂的机械，它涉及多方面的专业知识，不但从事筑机专业的技术人员需要熟练掌握，而且从事路面施工的技术人员也同样需要具备摊铺机方面的有关知识。笔者在参与了一些高等级沥青路面施工后，结合自身工作经验，就摊铺机的结构、基本工作原理和摊铺作业中的有关技术问题谈些自己的体会，以供参考。
一、摊铺机结构及工作原理
摊铺机生产厂家很多，各厂家的摊铺机其外型和特点各不相同，但其基本结构和工作原理却大同小异。
１．结构组成
摊铺机主要由发动机、传动系统、行走机构、供料系统、操纵控制系统、车架、调平大臂、熨平板以及自动调平系统等组成。
２．工作原理
通常把摊铺机的调平大臂与熨平板的联合称为摊铺机的工作装置。通过该装置完成沥青混合料的摊铺与初步振实。
调平大臂通过牵引点与主机铰接在一起，另一端与熨平板相连。在作业时，熨平板的全部重量和大臂的部分重量都压在新铺的混合料上。主机通过牵引点、大臂带动熨平板前进。此时熨平板如同一块滑雪板在混合料表面上滑行。
若旋动厚度调节螺杆，让熨平板的后方向下移动时，熨平板底面与其运动方向间便产生一个仰角称为工作角。当角一经固定，整个工作装置便成为一个刚性系统，此时若位于摊铺机履带或轮胎下面的已铺层或称下卧层绝对平整，混合料均匀一致，摊铺机以恒速前进，则作用于熨平板上的各个力相互平衡即熨平板的重力Ｑ与板底混合料对熨平板浮力的垂直分力Ｎ相等；牵引力Ｓ与混合料对熨平板底面的摩擦力Ｔ相等熨平板将在相对于下卧层一定的垂直高度即摊/考试大/铺层厚度上运动，不会上下浮动。因此摊铺层表面平整，且始终维持同一厚度。
当再次旋转厚度调节螺杆，让工作角增加，此时，熨平板受的阻力浮力必然增加，其垂直分力亦相应增加，这时Ｎ＞Ｑ，熨平板势必被抬高，摊铺层加厚。因牵引点Ｏ的高度并未改变，所以熨平板的抬高相当于工作装置绕Ｏ点逆时针转了一个角度，这样一来，工作角随之减小，直到重新达到新的平衡状态。同理，当旋转厚度调节螺杆让工作角减小时，熨平板必然下降，摊铺层跟着变薄。由此看来，熨平板工作角的变化，决定着摊铺层的厚度的变化，亦即欲调整摊铺层厚度，可借调整熨平板的工作角来实现。
非接触式找平系统在摊铺机中的应用
1 非接触式找平系统在摊铺机中的应用
摘要：分析了非接触式找平系统的结构特点，结合实际施工情况介绍了丹麦Mini-line非接触式平衡梁的结构组成、工作原理和安装调整。重点讨论其在沥青面层以及稳定土层施工中不同情况下使用的功能参数调节和故障的诊断及排除，可供使用者参考。
关键词：非接触式平衡梁；摊铺机；应用
路面平整度是路面使用性能重要的评价指标之一，影响因素多，施工控制难度大，施工中的每个环节都与它有密切的关系。近年来，随着高速公路广泛使用沥青混凝土做面层，公路建设管理部门对平整度的重视程度愈来愈高。研究结果表明，平整度的优劣直接影响高速公路通车后的路面使用效果，尤其是高速公路行车速度快、交通量大，为了保证路面具有良好的行车舒适性和使用耐久性，较高的平整度指标显得十分必要。沥青混凝土摊铺从早期的“走钢丝”发展到“走雪橇” (浮动式平衡梁)，近年来开始较多地采用非接触式找平系统，随着施工工艺的不断改进，沥青面层的平整度有了很大的提高。在沥青混凝土的生产水平和施工工艺已基本成熟的今天，要进一步提高路面平整度水平，首要的问题是如何为摊铺机提供一个更为准确的平整度参照系。毫无疑问，采用更先进的找平系统是完全必要的。从21世纪初国内开始大规模采用非接触式找平系统到今天，非接触式找平系统也经历了一个不断改进、不断完善的过程，主要表现在平衡梁的尺寸更加轻巧，声纳装置的采样频率和精度更高等方面，但是其工作原理并没有发生根本的变化。
我公司于2003年购得两套丹麦Mini-line非接触式平衡梁并在常州西北外环公路、沪宁高速扩建工程、盐淮高速公路、沪苏浙高速公路、宁常高速公路等建设中采用，经过实际使用证明，摊铺沥青路面可达到理想的平整度，满足《公路工程质量检验评定标准》中对沥青混凝土面层平整度的要求。
丹麦Mini-line非接触式平衡梁其具有如下特点：1.数字控制，精确度高；2.非接触，无沾粘，不必清洗，使用方便；3.结构紧凑，外观轻巧，可折叠，随机运输无须拆卸，大大减轻了操作劳动强度；4.摊铺机可随意前进、后退，压路机可及时碾压铺层，保证碾压温度和密实度；5.用于匝道、变坡、桥梁及特殊路面的摊铺，找平效果及方便性尤为突出；6.起步、收尾、接缝处理良好；7.适宜与各种品牌的摊铺机配套，性能稳定。丹麦Mini—Line非接触平衡梁的还具有独有的特点：1.声纳发射频率高达200KHz，使系统的精度更高；2.压电陶瓷分体式平衡梁长度可调，应付各种复杂工况更加自如；应用该系统不仅可以大幅度提高摊铺平整度指标，而且可以准确控制铺层厚度以保证路面强度的均匀性并为您减少材料浪费，所以其应用经济效益极好，得到了国内用户的广泛称赞和普遍应用。
