modelsim_debussy_nlint综合使用方法

Modelsim_debussy_nlint综合使用方法

1 软件安装

根据软件的安装说明分别安装Modelsim、Debussy、Nlint的软件并将其破解。三种软件最好不要安装在Program Files文件夹下,因为有时采用命令行调用软件时,文件名中间的空格可能会引起不必要麻烦。

1.1 破解Modelsim

在C盘下创建flexm文件夹,将keygen.exe生成的license.dat文件拷贝到flexm文件夹下,如果此处还有别的应用软件的license,可以将2个license直接合并。打开[系统属性]/高级/环境变量,创建变量LM_LICENSE_FILE,变量值为C:\flexm\license.dat。Modelsim破解完成。

1.2 破解Debussy

打开debussy_crack,将Target File指向安装目录下的Debussy.exe文件,依次NEXT,替换掉5个文件,破解完成。

1.3 破解Nlint

用安装源文件目录下的nLint.exe替换安装后的nLint.exe文件,破解完成。

1.4 环境变量设置

按照如下例子,根据本机的实现情况完成环境变量的设置:

Modelsim装在D:\ Modeltech_6.2b环境变量path中追加D:\Modeltech_6.2b

\win32

debussy装在D:\Debussy设置环境变量的path中追加D:\Debussy\bin

nlint装在D:\nLint2.2v24环境变量path中追加D:\nLint2.2v24\bin

2 软件准备

让所有软件工作在就绪状态下

2.1 完成Modelsim库的添加

将XILINX的VHDL库文件夹拷贝到Modelsim的安装目录下,XILINX的VHDL库包括unisim、XilinxCoreLib、cpld、simprim 4个。同时将本目录中的novas文件夹拷贝到Modelsim的安装目录下。然后将本目录中的modelsim.ini替换安装目录下的Modelsim.ini文件。

Modelsim.ini主要对以下几个地方进行了修改:

增加对XILINX的库的支持,

cpld = $MODEL_TECH/../cpld simprim = $MODEL_TECH/../simprim

unisim = $MODEL_TECH/../unisim

XilinxCoreLib = $MODEL_TECH/../XilinxCoreLib

增加对novas的库的支持,

novas = $MODEL_TECH/../novas

增加对novas的核的支持,

Veriuser = veriuser.sl 更换为Veriuser = novas_fli.dll

2.2 完成Modelsim对Debussy的支持

如果在2.1中没有完成对novas库的添加,在这里可以进一步完成。

首先将.\Debussy\share\PLI\modelsim_fli54\WINNT下的novas_fli.dll

拷贝至.\ Modeltech_6.2b\win32中。

然后用正常的方法创建工程将工程生成的LIB库的名字设为novas。然后完成对工程的编译,将编之后生成的novas库拷贝到Modelsim的安装目下。然后在modelsim.ini在相应位置增加novas = $MODEL_TECH/../novas,同时将;Veriuser = veriuser.sl 更换为Veriuser = novas_fli.dll。具体设置如下图所示:

图1 建设工程设置参数

3 使用方法

3.1 使用前说明

Nlint和Debussy打开文件时,必须先要确定已经加载了该文件所包含的库,否则文件打不开。所以在写run.f文件时,最好将工程中所有的PKG文件写在前面。Nlint和Debussy只能预先加载了XILINX的库文件,才能打开包含XILINX的库的文件。尝试用很多方法也没有办法让Debussy完成指定目录的库的映射,现在只能将Debussy的库拷贝到Debussy的目录下,才能完成Debussy库的映射。

3.2 使用操作方法

1、 代码改动

在testbentch中增加

library novas;

use novas.pkg.all;

在testbentch中增加

debussy_debug:process

begin

fsdbDumpfile("*vam_test*.fsdb"); --生成的FSDB文件的名称

fsdbDumpvars(0,"vam"); --

wait;

end process debussy_debug;

fsdbdumpfile("t1.fsdb");

2、 操作说明

将目录下的modelsim文件夹拷贝到XILINX的工程目录下,确定代码无误后运行sim.bat将会进入仿真运行。如果是第一次运行需要注意如果代码中存在PKG,而调用PKG文件在编译PKG的文件的前面,就会产生编译错误,解决方法如下:①根据字母顺序将PKG文件名的排在前面,使编译时能优先编译;②先移除其它文件,只剩下PKG文件,将其编译,再将其它文件移回,③修改sim.bat和run_model.f文件,使PKG文件优先编译。当Modelsim编译过一次后,就没有上述限制。写Debussy和Nlint的run.f文件要注意这点。

运行nlint.bat可以打开Nlint实现代码语法的检查。

合集下载

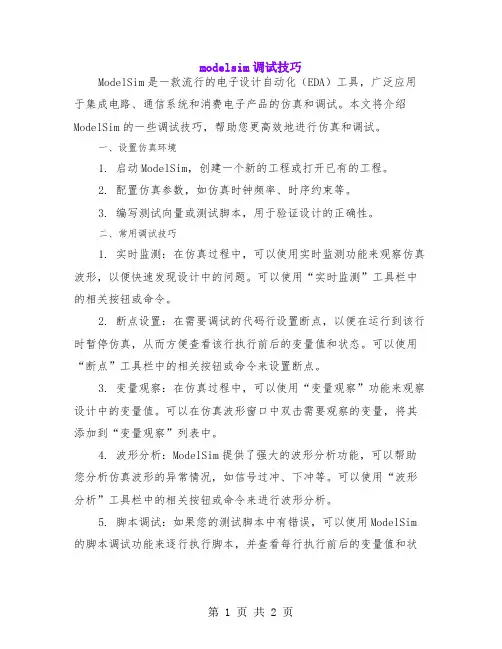

modelsim调试技巧

modelsim调试技巧

第 1 页 共 2 页 modelsim调试技巧

ModelSim是一款流行的电子设计自动化(EDA)工具,广泛应用于集成电路、通信系统和消费电子产品的仿真和调试。本文将介绍ModelSim的一些调试技巧,帮助您更高效地进行仿真和调试。

一、设置仿真环境

1. 启动ModelSim,创建一个新的工程或打开已有的工程。

2. 配置仿真参数,如仿真时钟频率、时序约束等。

3. 编写测试向量或测试脚本,用于验证设计的正确性。

二、常用调试技巧

1. 实时监测:在仿真过程中,可以使用实时监测功能来观察仿真波形,以便快速发现设计中的问题。可以使用“实时监测”工具栏中的相关按钮或命令。

2. 断点设置:在需要调试的代码行设置断点,以便在运行到该行时暂停仿真,从而方便查看该行执行前后的变量值和状态。可以使用“断点”工具栏中的相关按钮或命令来设置断点。

3. 变量观察:在仿真过程中,可以使用“变量观察”功能来观察设计中的变量值。可以在仿真波形窗口中双击需要观察的变量,将其添加到“变量观察”列表中。

4. 波形分析:ModelSim提供了强大的波形分析功能,可以帮助您分析仿真波形的异常情况,如信号过冲、下冲等。可以使用“波形分析”工具栏中的相关按钮或命令来进行波形分析。

5. 脚本调试:如果您的测试脚本中有错误,可以使用ModelSim的脚本调试功能来逐行执行脚本,并查看每行执行前后的变量值和状第 2 页 共 2 页 态,以便找到错误位置。可以使用“脚本调试”工具栏中的相关按钮或命令来进行脚本调试。

三、高级调试技巧

1. 仿真结果分析:通过分析仿真结果,可以发现设计中的潜在问题。可以使用ModelSim提供的各种分析工具和报告功能,如时序分析、功耗分析等,来帮助您更好地理解仿真结果。

2. 多平台仿真:ModelSim支持与Xilinx、Intel等厂商的多种硬件平台进行联合仿真,以便更好地验证设计的兼容性和可靠性。通过多平台仿真,您可以更快地发现设计中的潜在问题。

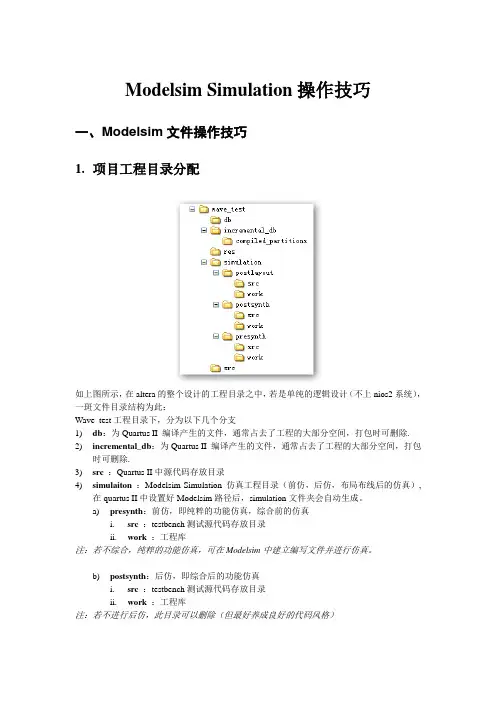

Modelsim Simulation操作技巧

Modelsim Simulation操作技巧

Modelsim Simulation操作技巧

一、Modelsim文件操作技巧

1. 项目工程目录分配

如上图所示,在altera的整个设计的工程目录之中,若是单纯的逻辑设计(不上nios2系统),一斑文件目录结构为此:

Wave_test工程目录下,分为以下几个分支

1) db:为Quartus II 编译产生的文件,通常占去了工程的大部分空间,打包时可删除.

2) incremental_db:为Quartus II 编译产生的文件,通常占去了工程的大部分空间,打包时可删除.

3) src :Quartus II中源代码存放目录

4) simulaiton :Modelsim Simulation 仿真工程目录(前仿,后仿,布局布线后的仿真),在quartus II中设置好Modelsim路径后,simulation文件夹会自动生成。

a) presynth:前仿,即纯粹的功能仿真,综合前的仿真

i. src :testbench测试源代码存放目录

ii. work :工程库

注:若不综合,纯粹的功能仿真,可在Modelsim中建立编写文件并进行仿真。

b) postsynth:后仿,即综合后的功能仿真

i. src :testbench测试源代码存放目录

ii. work :工程库

注:若不进行后仿,此目录可以删除(但最好养成良好的代码风格)

c) postlayout :后仿,布局布线后的时序仿真(只进行功能仿真没必要此)

i. src :testbench测试源代码存放目录

ii. work :工程库

注:若不进行后仿,此目录可以删除(但最好养成良好的代码风格)

5) res :其他文件存放目录

二、Modelsim仿真操作技巧

1. 多个testbench文件

若有多个testbench文件,要对波形进行仿真,可在Libyryr-work中选中要进行仿真的testbench文件,右键单击选择simulation即可(此步骤也可以省去选择design units的麻烦),之后同样打开wave,添加message,run……

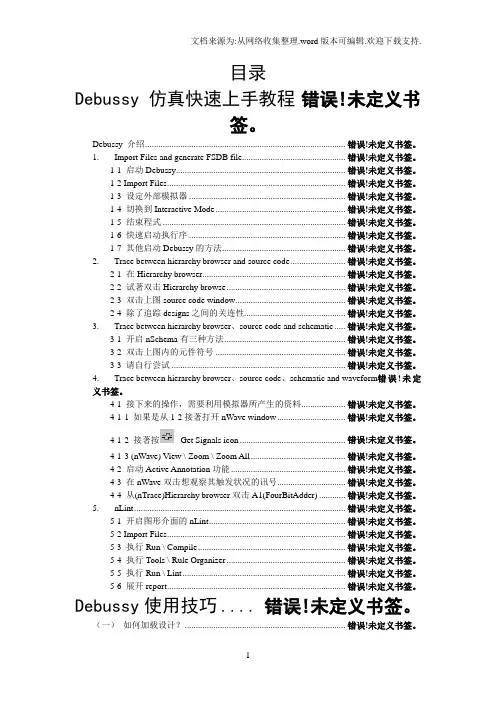

Debussy仿真快速上手教程

Debussy仿真快速上手教程

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

1 目录

Debussy 仿真快速上手教程 错误!未定义书签。

Debussy 介绍 ........................................................................................... 错误!未定义书签。

1. Import Files and generate FSDB file ............................................... 错误!未定义书签。

1-1 启动Debussy ............................................................................. 错误!未定义书签。

1-2 Import Files ................................................................................. 错误!未定义书签。

1-3 设定外部模拟器 ....................................................................... 错误!未定义书签。

1-4 切换到Interactive Mode ........................................................... 错误!未定义书签。

1-5 结束程式 ................................................................................... 错误!未定义书签。

1-6 快速启动执行序 ....................................................................... 错误!未定义书签。

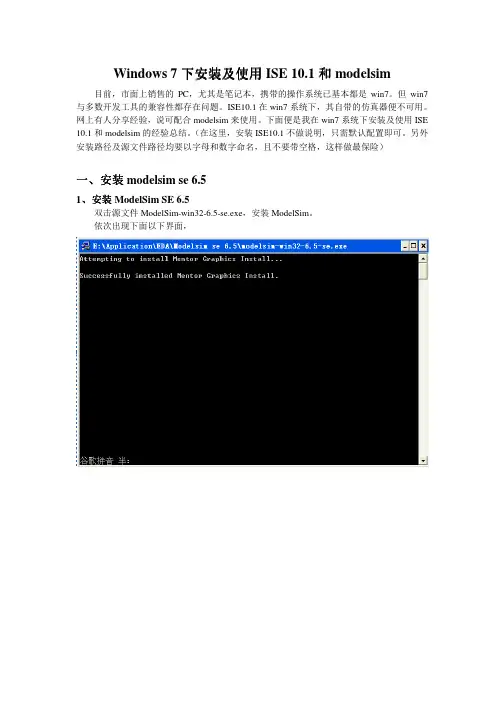

Windows 7下安装及使用ISE 10.1和modelsim
