PSX 643U规约转换器技术说明书_V1.0
i) 电网事故情况下 SCADA 主要节点 CPU 负载： ≤ 50%（10 s 平均值）； j) 控制操作正确率： 100% ； k) 遥控动作成功率： 100% ； l) 事故时遥信年正确动作率： ≥ 99.99% ； m) 系统可用率： ≥ 99.9% ； n) 平均无故障工作时间（MTBF）： ≥ 50000h ； o) 历史数据保存间隔： 可调 p) 历史数据储存时间： ≥ 2×8760h。 除上述性能指标外，其支持硬件的配套装置主要性能指标应符合 GB/T 13729－2002、DL/T 630－ 1997 的规定。
4.1 系统/装置的构成特点 ............................................................. 11 4.2 结构、外观及安装尺寸 ............................................................ 11 4.3 背板布置及端子说明 ............................................................... 11 4.4 数据接口定义 ...................................................................... 12 6 订货须知及其他 ....................................................................... 17 7 PSX643U 使用说明书注意事项 ........................................................... 17
3 系统连接 ............................................................................ 10 4 硬件构成 ............................................................................ 11
2 技术性能及指标 ....................................................................... 6 2.1 额定参数 ......................................................................... 6 2.2 主要技术指标 ....................................................................... 7 2.3 环境条件 ......................................................................... 8 2.4 绝缘性能 ......................................................................... 9 2.5 安全性能 ......................................................................... 9 2.6 电磁兼容性能 ..................................................................... 9 2.7 机械性能 .......................................................................... 10
国电南京自动化股份有限公司 2009 年 08 月
安全声明
警告：处理不当易导致装置损坏或人身伤害，非专业人士勿碰。 注意：请按照本装置背面电源指示正确接线。 危险：装置内部电源接口端子可以带有非安全电压，切勿徒手触摸。
版本声明
本说明书适用于 EYE LINUX 厂站监控系统 V1.0 版本
10 9 8 7 6 5 4 3 2 1 序号 说明书版本号
2.7 机械性能
表 2.3 机械性能指标
项目
要
求
1 振动 装置能承受 GB/T 11287（idt IEC60255-21-1）规定的 II 级振动响应和振动耐受试验。
2 冲击 装置能承受 GB/T 14537（idt IEC60255-21-2）规定的 II 级冲击响应和冲击耐受试验。
3 碰撞 装置能承受 GB/T 14537（idt IEC60255-21-2）规定的 I 级碰撞试验。
网口。
2.1.4 串口
COM1-COM4 RS232/RS485 模块（DB9）； COM5-COM10 RS232/RS485 模块 端子； 由于串口的类型采用模块化的方式，所以，您可以根据实际需求选择每个口的输出方式，所有串 口均带光电隔离和 TVS 防雷保护。
2.1.5 开入开出 可选 8 路开入、4 路开出模块。
IEC 60870-5-101/103 IEC 60870-5-104 4 硬件构成 4.1 系统/装置的构成特点 PSX 643U 通信服务器集成了六路以太网、十个串口和一组八路开入、四路开出的开入开出单元。 底板上提供一个 PC/104 插槽，可以插接多个 PC/104 总线板卡。指示灯集中于前面板的左半部分，所 有通信口的对外接口布置在装置的后背板上，其中串口采用标准 9 针 D 型插头和凤凰端子，以太网采 用标准 RJ45 接头。 4.2 结构、外观及安装尺寸 本装置外形为 19 英寸 2U 标准机箱，采用整面板形式，面板上有工作指示灯（运行等绿灯，故障 灯红灯）、操作按钮等。 机箱尺寸：W×D×H：425mm×380mm×88.1mm 4.3 背板布置及端子说明
2.1.6 USB 接口 2 路 USB 接口，兼容 USB2.0。
2.1.7 VGA DB-15 VGA 连接。
2.1.8 外扩 扩展PC/104接口。
2.2 主要技术指标
a) 状态量变位传输时间： 站内 ≤1 s； 站间≤ 2 s；
b) 遥测量变化传输时间： 站内 ≤2 s； 站间≤ 3 s；
c) 遥控命令选择、执行或撤消传输时间： 站内≤2 s； 站间≤3 s；
d) 遥调命令传输时间： 站内≤2 s； 站间≤ 3 s；
e) SOE 分辨率：
站内≤1ms； 站间 ≤10 ms；
f) 模拟量遥测综合误差： ≤ 1.5%（包括变送器误差 1.0%）；
g) 主备机切换时间：
≤ 15s
h) 电网正常情况下 SCADA 主要节点 CPU 负载： ≤30%（1 min 平均值）；
2.4.3 冲击电压 GB/T14598.3-1993（eqv IEC60255-5） 规定的峰值为 5kV（强电回路）或 1kV（弱电回路）的标
准雷电波的冲击电压试验。
2.5 安全性能
GB16836 规定的外壳防护等级不低于 IP20、安全类别为 I 类。
2.6 电磁兼容性能
试验项目 1 脉冲群干扰
1 装置简介
1.1 适用范围
适用于各电压等级电厂、变电站综合自动化系统中的远动通信及站内通信交换。
1.2 性能特点
a) 采用高性能嵌入式硬件平台和 LINUX 操作系统，装置稳定性高；集成防火墙技术，网络 安全可靠性高；支持 IPv6 TCP/IP 通信；
b) 可以根据需求灵活的选择单机、双机、双机双网等配置，有良好的可伸缩性； c) 和后面方式的人机界面，降低使用者的门槛； e) 软硬件模块化结构，根据不同应用需求灵活定制，便于工程实施及维护和升级； f) 可进行全站范围内的程序化顺控操作，操作命令及闭锁逻辑可自由定制； g) 完善的站内通信与远动通信支持 2 技术性能及指标 2.1 额定参数
3 系统连接
PSX 643U 可以作为保护管理机用于各类保护装置、测控装置及智能设备的接入，保护信息的采 集和上送等；同时也可以用于厂站端的远动功能。
PSX 643U 所支持的标准规约： 站内：
IEC 60870-5-103 IEC 61850 南瑞 RCS 串口 103 南瑞 LFP 南自 94 浙江版 103 MODBUS TCP MODBUS 串口 部分直流屏，稳控装置的规约 远传：
2.4 绝缘性能
2.4.1 绝缘电阻
用开路电压为 500V 的测试仪器测定装置的绝缘电阻值不小于 100MΩ，符合 IEC60255-5：2000 的规定。
2.4.2 介质强度
GB/T14598.3-1993（eqv IEC60255-5）规定的交流电压为 2kV（强电回路）或 500V（弱电回路）、 频率为 50Hz、历时 1min 的介质强度试验，无击穿和闪络现象。
产品说明书版本修改记录表
修改摘要
软 件 版 本 修改日期
* 技术支持
电话：（025）83537236 传真：（025）83537201
* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2009 年 月 第 0 版 第 0 次印刷
目录
1 装置简介 ............................................................................. 6 1.1 适用范围 ......................................................................... 6 1.2 性能特点 ......................................................................... 6
PSX 643U 规约转换器
国电南自 Q/GDNZ.JB221-2006 标准备案号：第 号 09 年 K
PST642U变压器保护测控装置技术说明书V1.1(精)
时间元件:定时限≤(%1整定值+40ms。
注:U N为额定值,下同。
2.3保护整组动作时间
电流速断:1.5倍整定值时,不大于40ms。
3保护功能及原理
3.1相间过电流保护
装置在执行三段过流判别时,各段判别逻辑一致,其动作条件如下:
1Iϕ>Idn;Idn为n段电流定值,Iϕ为相电流;
面板模件EDP03-PNL.A-A
DIO模件PSL640U-DIO.A-A
TRIP模件PSL640U-TRIP.A-A PSL640U-TRIP.A-B
电源模件EDP03-PWR.A-A
母板模件EDP03-MB.A-A
通信模件EDP03-COM.B-A
时钟同步模件EDP03-CLK.A-A
PST642U变压器保护测控装置产品说明书版本修改记录表
b22路外部开关量输入遥信采集c断路器位置、手动分闸及事故遥信d断路器遥控分合e电度量累计f
GPS对时输
2技术参数
2.1保护元件精确工作范围
电压:1.0V~150.0V;
电流:0.04I N~20I N;
零序电流:0.02A~12.0A。
注:I N为额定值,下同。
2.2保护元件定值误差
电流元件:≤±2.5%或±0.01I N;
3.6.3闭锁条件
满足以下任一条件,重合闸“放电”;
2T>Tdn;Tdn为n段延时定值。
3.1.1低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作,开放被闭锁保护元件。利用此元件,可以保证装置在电动机反馈等非故障情况下不出现误动作。当控制字KG1.7=1时,对侧复压闭锁投入,开入X2:11为高电平时,低电压元件动作。
PST 641U变压器差动保护装置技术说明书V1.22
5 定值整定说明 ........................................................................................................................................................ 9 5.1 保护定值清单及说明 ...................................................................................................................................... 9 5.2 运行参数清单及说明 .....................................................................................................................................10 5.3 软压板清单及说明.........................................................................................................................................11 6 装置信息代码表....................................................................................................................................................12 6.1 6.2 6.3 6.4 事件信息表 ....................................................................................................................................................12 告警信息表 ....................................................................................................................................................12 软压板信息表 ................................................................................................................................................12 遥信量信息表 ................................................................................................................................................13
PSX643技术说明书
规约转换器PSX640（COM板）软件使用说明国电南京自动化股份有限公司2001.08一、硬件概述本规约转换器分为PSX640和COM板两种类型。
其中PSX640为独立设备，它具有一个以太网接口，一个RS232/422/485接口，一个6位指拨开关；COM板为插件式模块，借用PSR650或PSX600电源，它具有三个以太网接口，两个RS232/422/485接口，一个8位指拨开关。
1、以太网的使用接至设备端时，应采用交叉线，接至HUB时，应采用直通线。
COM板三个接口的网络号部分不能相同。
目前子网掩码保留为255.255.0.0。
2、RS232/422/485的使用✓RS232管脚：2＝收，3＝发，5＝公共地；RS422/485管脚：1＝OUT-，2=OUT+，3=IN+，4=IN-。
✓方式选择由指拨开关决定，1、2号开关用于串口1，其中，1、2在OFF位置为232方式；1在ON位置为422方式；2在ON位置为485方式。
3、4号开关用于串口2（COM 板），方法类推。
方式选择是一种软跳线，最终由软件决定，改变开关设置后，只有在设备再次上电后才会有效。
✓COM板串口硬件接线分别由JP5－JP6（串口1）和JP7－JP8（串口2）设置，当工作在422/485方式时，需短接1－2；工作在232方式时, 需短接2－3。
PSX640采用了电子切换方式，只需使用相应的插座，无需设置硬件接线。
3、参数设置✓将COM板指拨开关7/8（PSX640：5/6）置于ON位置，使用串口线连接PC机和COM 板串口1/2（需设置为232接线方式）或PSX640的RS232口，上电。
✓启动Windows超级终端，设置PC串口波特率9600，数据位8，无校验，1位停止位, 【ASCII码发送】选项选中【以换行符作为发送行末尾】，【ASCII码接收】选项选中【将超过终端宽度的行自动换行】，按回车键，输入用户名（sac）和用户密码（1234），将显示选择菜单，可进行相应参数的设置。
PSX643
方式 1 在 ON 位置为 422 方式 2 在 ON 位置为 485 方式 3 4 号开关用于串口 2 COM 板 方法类推 方式选择是一种软跳线 最终由软件决定 改变开关设置后 只有 在设备再次上电后才会有效 串口硬件接线分别由 JP5 JP6 串口 1 和 JP7 JP8 串口 2 设置 当工作在 422/485 方式时 需短接 1 2 工作在 232 方式时, 需短接 2 3 PSX640 采用了电子切换方 式 只需使用相应的插座 无需设置硬件接线 3 参数设置 将最后一位指拨开关 PSX643 插件模块 8 PSX640 6 置于 ON 位置 使用串口线 连接 PC 机和 PSX643 插件模块板串口 2 需设置为 232 接线方式 或 PSX640 的 RS232 口 上电 启动 Windows 超级终端 设置 PC 串口波特率 9600 数据位 8 无校验 1 位停止位,
装置采用整面板形式 安装本装置时 无需其它任何配件 大大简化组屏及现场施工 2.2 管理主模块 CPU MMI 管理主模块主要由以下几部分构成
CPU 系统由 MCU RAM ROM Flash Memory 等构成 高性能的 32 位 MCU 大容量的存储 空间 使得该 CPU 模件具有极强的数据处理及记录能力 商用实时多任务操作系统和高级语 言程序 使程序具有很强的可靠性 可移植性和可维护性
用于状态量输入
滤波器
逆变电源
直流输入
滤波器
12V
图 2.1 电源模件原理示意图
各输出电压系统用途 a 5V 为用于各处理器系统的工作电源 b 12V 为用于模拟系统的工作电源 c 24V(1) 为用于驱动继电器的电源 d 24V(2) 为用于外部开入的电源 为增强电源模件的抗干扰能力 本模件的直流输入及引出端子的 24V 电源皆装设滤波器 电源模件的 5 6 端子为装置电源消失信号空接点输出
PSL 643U母联保护测控装置(上海版)技术说明书 V2.00G(SH)
目录
1 概述............................................................................................................................................................................... 1 1.1 保护功能配置.......................................................................................................................................................... 1 1.2 测量和控制.............................................................................................................................................................. 1
2 技术参数......................................................................................................................................................................... 2 2.1 保护元件精确工作范围.......................................................................................................................................... 2 2.2 保护元件定值误差.................................................................................................................................................. 2 2.3 通信接口.................................................................................................................................................................. 2

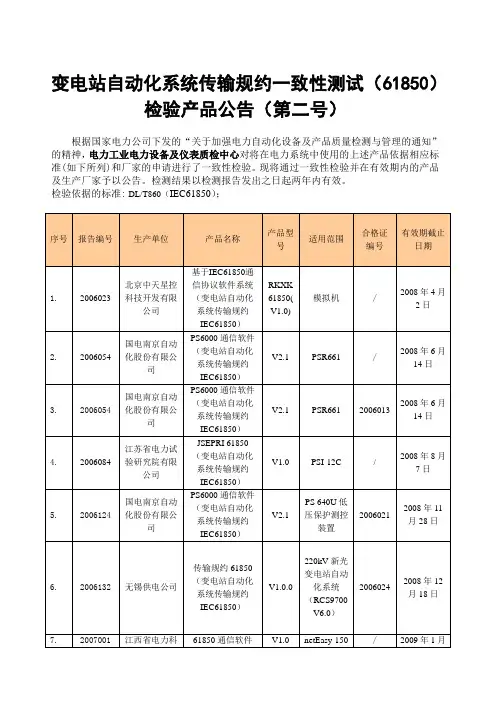

变电站自动化系统传输规约一致性测试(61850)概要
