消防气体灭火系统管道及设备安装工艺
室内消防气体灭火系统管道及设备安装工艺标准
范围
本工艺标准适用于重要机房、珍藏库、档案库等建筑。室内消防采用卤代烷气体灭火系统管道及设备安装工程。卤代烷灭火剂具有不导电、不污染特点，但只有在密闭空间中才能取得良好效果。
2 施工准备
2.1 材料设备要求：
2.1.1 室内消防气体（卤代烷）灭火设备、钢材、管材、管件、各类阀件及附属制品零配件等，应有出厂证明书及产品合格证。进入现场后，安装使用前做检查、验证工作，必须符合国家有关规范、部颁标准及消防监督部门的规定和要求。
2.1.2 按照施工安装进度计划核对进场后的材料数量，检验其规格、型号、尺寸、质量是否符合设计图纸要求。建设工程教育网
2.1.2.1 镀锌碳素无缝钢管及管件：
a 管材：采用镀锌碳素无缝钢管或加厚镀锌碳素钢管，管壁内外镀锌均匀，无锈蚀，内壁无卡筋，管壁厚度应符合设计要求。选择管材时，内部经受的压力应满足设计要求。
b 管件：采用锻压钢件内外镀锌，镀锌层表面均匀，无锈蚀、无偏扣、乱丝、方扣、丝扣不全、角度不准等现象。特别是法兰盘要内外镀锌，镀锌层完整，水线均匀、不得有断裂、粘着污物等现象。
2.1.2.2 有色金属管道及管件：采用无缝铜管道及管件，管壁厚内外均匀，管皮内外表面光泽平滑，管件不得有丝扣不全、角度不准、偏扣、乱丝等现象。
2.1.2.3 阀件：阀件到货后，要做抽样实验，应无裂纹、铸造外型美观、内外规矩、开关灵活严密、手轮无损坏。建设工程教育网
2.1.2.4 设备：卤代烷气体钢瓶、起动装置箱及箱内附属设备及零配件的规格、型号、尺寸、质量必须符合设计要求，其设备的零配件应齐全，外观表面规整，无损伤。搬运时戴上瓶盖，不能倒置、冲击，慎重操作，不允许放在日光下直射及高温、附近有危险物等场所。
2.1.2.5 其它材料：型钢、圆钢、管道支、吊架、管卡子、机油、填料、垫料、电气焊条及防腐涂料等均应符合设计要求。
2.2 主要机具：
2.2.1 机具：锯管机、套管机、台钻、手电钻、射钉枪、电焊机、空气压缩机、专用弯管机、步话机等。
2.2.2 工具：管钳、压力案子、手锯、手锤、调管专用支架；钢锯、锉刀、板牙、扳手、活扳手；氧气瓶、乙炔气瓶、氧气表、压力表、乙炔表、气焊枪、割枪；电焊把线、电焊钳子、克丝钳子、改锥；榔头、錾子、发烟枪等。
2.2.3 量具：钢卷尺、平尺、角尺、油标卡尺、水平仪（水平尺）、线坠；白绸布或白纸、
石笔、粉笔、铅笔等。
2.3 作业条件：
2.3.1 预留孔、洞、槽、眼，稳栽各种支、吊、卡架及预埋铁件等，应及时配合土建工程进度预留、预埋。
2.3.2 干管安装：位于各层（段）的顶层干管，在各层（段）结构封顶后安装；位于楼板下的干管，应在结构进入上一层后进行；位于吊顶内的干管，最好在吊顶前安装完。
2.3.3 立管安装：应在抹好地面后进行，如需在抹地面前安装时，必须保证水平线和地表面标高准确。
2.3.4 支管安装：必须在抹完墙面后进行安装。墙面不做抹灰时，支管应在刮腻子后再进行安装。建设工程教育网
2.3.5 卤代烷气体钢瓶、起动装置箱应在室内墙面、墙裙做完后稳装固定。
2.3.6 管道及设备支架应在装修前就位、稳装。
2.3.7 其它设备器具应在做完内装修，试压、试验后进行安装。
3 操作工艺
3.1 工艺流程：
安装准备→ 预留孔、洞、预埋铁件→ 管材、管件、设备及附件清点检查→支、吊架制作、安装→ 管道预制→ 管道安装→ 设备支架安装→集合管及配管件、选择阀安装→单项及系统试压→ 管道冲洗→ 设备、气瓶稳固安装→装配设备附件及压力开关→ 管道刷油→ 喷嘴安装→
调试
3.2 安装准备：
3.2.1 认真熟悉图纸，领会设计意图，确定施工方案。
3.2.2 复核预留、预埋的位置、尺寸、标高。
3.2.3 根据设计图纸画出管路分部的位置、管径、异变径、预留口的坐标、标高、坡向及支、吊架、卡件的位置草图，并将侧量的尺寸做好记录；并注意并列交叉排列管道的最小间隔尺寸。
3.2.4 按照草图，进行管道预制加工，加工后核对尺寸，编号，码放整齐。按照要求安装支、吊、卡、架。
3.2.5 将预制管道及附件运至安装地点，按编号就位，清扫管膛。
3.3 预留孔、洞及预埋铁件：
3.3.1 在钢筋混凝土楼板、梁、墙上预留孔、洞时，应设专业人员按照设计图纸将管道及设备的位置、坐标、标高尺寸测量准确。
3.3.2 配合土建放线定位，定标高、尺寸。同时令同有关部门解决施工相互矛盾的问题。
3.3.3 标记好预留孔、洞及预埋铁件的部位。将预制模盒在绑扎钢筋前固定好，开口盒填塞柔性物材。在浇注混凝土过程中，应设专业人员核对、看护，以免位移、错位，并且注意复验位置、尺寸。
3.3.4 如遇移位、错位，需剔凿处理时，须征得有关部门的同意后，方可进行。
3.4 设备材料的清点检查：
3.4.1 按照设计图纸要求，安装前，做规格、型号、尺寸、质量等方面的清点验证，保证数量、质量符合设计及安装要求。
3.4.2 对目测不易识别的材料（阀件）要抽样送试验室检测。
3.5 支、吊架的制作安装：
3.5.1 支、吊架的制作：
管道支、吊架应按照设计图纸要求选用材料制作，其加工尺寸、型号、精度及焊接均应符合设计要求。
具体制作方法参见1-1。
3.5.2 支、吊架的安装
3.5.2.1 管道支、吊架安装时应及时进行支、吊架的固定和调整工作。
3.5.2.2 安装支、吊架的位置、标高应准确、间距应合理。应按设计图纸要求，有关标准图规定进行安装。建设工程教育网
3.5.2.3 管道不允许位移时，应设置固定支架。必须严格安装在设计规定的位置上，并应使管子牢固地固定在支架上。
3.5.2.4 埋入墙内的支架，焊接到预埋件上的支架，用射钉安装的支架，用膨胀螺栓固定安装的支架，都应遵照设计图纸要求进行安装。
3.5.2.5 在没有预留孔、洞和预埋件的混凝土构件上，可以选用射钉或膨胀螺栓安装支架，但不宜安装推力较大的固定支架。
3.5.2.6 采用膨胀螺栓有不带钻和带钻两种，常用规格为M8、M10、M12 等。
a 用不带钻膨胀螺栓安装支架时，必须先在安装支架的位置上钻孔。
b 钻出的孔必须与构件表面垂直。孔的直径与套管外径相等，深度为套管长度加15mm。钻好后，将孔内的碎屑清除干净。
c 把套管套在螺栓上，套管的开口端朝向螺栓的锥形尾部；再把螺母带在螺栓上。然后打入已钻好的孔内，到螺母接触孔口时，用扳手拧紧螺母。随着螺母的拧紧，螺栓的锥形尾部就把开口的套管尾部胀开，使螺栓和套管一起紧固在孔内（图1-30）。
图1-30
3.5.2.7 当安装并列管道时，应注意使管道间距排列标准化。
3.6 预制加工：
3.6.1 管道切断：根据图纸和现场实际测量的管段尺寸，画出草图，按草图计算管道长度下料，在管段上画出所需的分段尺寸后，使工具与管道轴线成直角，将管道垂直切断，不能使用机
械工具等。
3.6.2 管道切口的处理：一切管道的切口处必须用锉锉成一平滑平面，除去管道内外卷边、毛刺等。
3.6.3 管道内的检查、清扫、配管端的保护。
3.6.3.1 管道切口在接合前一定要清扫管口内的存留物及管口边内外的铁屑等。
3.6.3.2 加工完毕或配管作业临时中止时，必须用堵头将管端封闭好，不能使异物进入管内及管口边外的丝扣处。建设工程教育网
3.6.3.3 安装管道前一定要清扫管膛内及管口边外的丝扣处。
3.6.4 将预制加工好的管段配好零件，编号放到适当位置调直，待安装。
3.7 管道安装一般包括主干管、支干管、支立管、分支管；集合管、导向管安装。安装时，由主管道开始，其它分支可依次进行（图1-31）。
图1-31
3.7.1 干管安装：
3.7.1.1 将预制加工好的管道按环路核对编号、运到安装地点，按编号顺序散开放置就位。确定干管的位置、标高、坡度、管径及异变径等，按照尺寸固定好支、吊架。
3.7.1.2 架设管线连接管道和管件可先在地面组装一部分，长度以便于吊装为宜。起吊后，轻落在支、吊架上，用卡环固定，防止滚落伤人。
3.7.1.3 采用焊接管道、管件，可全部吊装完毕后，再焊接，但焊口位置应在地面组装时就安排好，选定适当部位，以便焊工操作。
3.7.1.4 施焊前，须加热干燥焊条后方可使用（烤箱温度70～100℃，烘烤时间30～60min），可根据焊条的潮湿度而定，不能使用已经潮湿了的焊条。注意清除管端污物。
3.7.1.5 焊接按规范操作。根据不同的管道和管壁厚度选用焊条或焊接用金属丝的种类、直径及操作姿势，并采用适当的电流、电压、焊接速度进行焊接（表1-18）。使用电焊机时，应根据其焊接材料等条件考虑其极性。
3.7.1.6 正确地采用坡口角度及管子与管子连接，不能有错位焊接。
3.7.1.7 在管子焊接部位及管子和法兰的焊接部位的内外面上，涂上与管道同材质的防腐剂。
3.7.1.8 采用螺纹连接管道、管件时，吊到支、吊架上后，丝扣连接填料，应采用封闭性能好的聚四氟乙烯带，切忌不能用高压橡胶垫，因为橡胶垫容易膨胀，导致漏气。更不能用麻丝做填料。一切就绪后即可上紧管道。
3.7.1.9 干管安装后，还应拨正调直，从管端看过去，整根管道应在一条直线上。用水平尺在管段上复验，防止局部管段有“下垂”或“拱起°等现象。
3.7.2 立、支管道安装：
3.7.2.1 干管安装后即可准备安装立管，先检查各层预留孔、洞是否垂直合适，管道就位，放入预定地点，两管口对准，用线坠吊挂在立管一定高度上，找直、找正，并用电焊点固，复核后，方可施焊。
3.7.2.2 立管安装后，准备安装支管，因支管一般成排，安装时先在墙壁上弹出位置线，以保证安装质量。
3.7.3 管道在各段局部安装后，应在焊口及接合部做防腐处理，使其做法符合设计图纸要求。注意分段试压后，及时办理验收手续。然后再进行下道工序的安装。
3.7.4 铜管道安装：建设工程教育网
3.7.4.1 管道连接采用扩口接头。
3.7.4.2 把扩口螺母带入铜管，然后用胀管工具扩管，应用指定的胀管工具扩管，不能用其它的方法扩管。
3.7.4.3 使用专用扳手把扩口螺母拧紧，不能用活动扳手等。
3.7.5 安装后管道防护与保养：
3.7.5.1 埋设在混凝土墙内的管道，必须根据设计要求施工，须在埋设部位卷上沥青黄麻布、聚乙烯胶带或同类产品。
3.7.5.2 在防火区域内，管道所穿过的间隙应填上不燃性材料，并考虑必要的伸缩，充分填实。
3.8 设备支架安装
3.8.1 按照设计图纸要求，进行设备支架组装，组装时注意按照图纸顺序编号进行安装，安装后应再矫正。
3.8.2 各部件的组装应使用配套附件螺栓，螺母、垫圈、U 型卡等，注意不要组装错位，外
气体灭火系统施工方案(汇总)
4.8、喷嘴安装：试压合格后采用专用扳手安装，并调整好装饰盘，不影响中控室等区吊顶美观。
4.9、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。
4.10、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。
中控室投入运行之前，应将灭火系统先进行调试，合格后提前移交，处于手动开启状态，以确保重要设备的消防平安.
七氟丙烷气体气体灭火系统〔无管网〕
4.1、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，本工程气体系统采用无管网式七氟丙烷气体灭火，无管网式七氟丙烷气体灭火储存容器额定增压压力为2.5Mpa.。
4.2、集流管上所设平安阀的动力压力为6.8±0.4Mpa。
4.4、储瓶间室温为10℃-50℃。
4.5、储存装置的布置，应便于操作、维修及防止阳光直接照射。操作面距墙面或两操作面之间距离，
4.6、七氟丙烷气体灭火管网试压：该过程申请建设方和监理方代表参加并签字认可。 4.7、喷嘴安装：试压合格后采用专用扳手安装。
4.8、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。
4.9、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。
5.0七氟丙烷〔FM200〕灭火系统调试。
5.1七氟丙烷〔FM200〕灭火系统的调试，应在系统安装并试压合格后进行。 5.2为了防止人为误操作引起系统喷放的电磁阀启动器及就地手动启动器，应严格按照安装手册进行安装。
5.4对七氟丙烷〔FM200〕灭火系统的探测器逐个进行试验，确认其动作应准确无误。
5.6检测系统的手拉启动及应急操作是否正确可靠，手/自动转换开关是否工作正常。

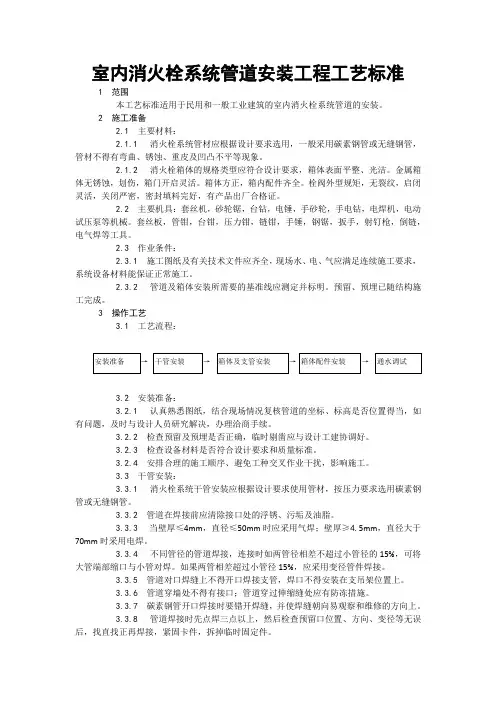

室内消火栓系统管道安装工程工艺标准
室内消火栓系统管道安装工程工艺标准
1 范围
本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。
2 施工准备
2.1 主要材料：
2.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.2 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2 主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。
2.3 作业条件：
2.3.1 施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。
2.3.2 管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成。
3 操作工艺
3.1 工艺流程：
安装准备 → 干管安装 → 箱体及支管安装 → 箱体配件安装 → 通水调试
3.2 安装准备：
3.2.1 认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。
3.2.2 检查预留及预埋是否正确，临时剔凿应与设计工建协调好。
3.2.3 检查设备材料是否符合设计要求和质量标准。
3.2.4 安排合理的施工顺序、避免工种交叉作业干扰，影响施工。
3.3 干管安装：
3.3.1 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。
3.3.2 管道在焊接前应清除接口处的浮锈、污垢及油脂。

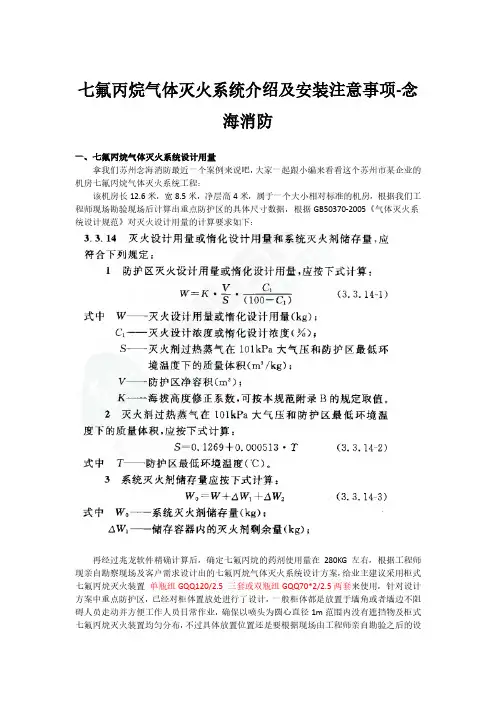

七氟丙烷气体灭火系统介绍及安装注意事项
七氟丙烷气体灭火系统介绍及安装注意事项-念
海消防
一、七氟丙烷气体灭火系统设计用量
拿我们苏州念海消防最近一个案例来说吧，大家一起跟小编来看看这个苏州市某企业的
机房七氟丙烷气体灭火系统工程：
该机房长12.6米，宽8.5米，净层高4米，属于一个大小相对标准的机房，根据我们工
程师现场勘验现场后计算出重点防护区的具体尺寸数据，根据GB50370-2005《气体灭火系
统设计规范》对灭火设计用量的计算要求如下：
再经过兆龙软件精确计算后，确定七氟丙烷的药剂使用量在280KG左右，根据工程师
现亲自勘察现场及客户需求设计出的七氟丙烷气体灭火系统设计方案，给业主建议采用柜式
七氟丙烷灭火装置 单瓶组GQQ120/2.5 三套或双瓶组GQQ70*2/2.5两套来使用，针对设计
方案中重点防护区，已经对柜体置放处进行了设计，一般柜体都是放置于墙角或者墙边不阻
碍人员走动并方便工作人员日常作业，确保以喷头为圆心直径1m范围内没有遮挡物及柜式
七氟丙烷灭火装置均匀分布，
不过具体放置位置还是要根据现场由工程师亲自勘验之后的设计为主。
二、七氟丙烷气体灭火系统设计规范
七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自
动灭火装置，根据GB50370-2005《气体灭火系统设计规范》及GB50263-2007《气体灭火系
统施工及验收规范》对系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，
操作简单，环保良好等特点 。
三、七氟丙烷气体灭火系统产品介绍
刚刚上面我们提到的柜式七氟丙烷气体灭火装置，那么七氟丙烷气体灭火系统分为哪几类呢？
按其装配形式，还有管网式、悬挂式共计三种。
1、柜式七氟丙烷
柜式七氟丙烷灭火装置是一种预制的，直接放在防护区内，由一套或者几套灭火装置保护
一个防护区。在发生火灾时，不需要经过很多管路，直接就在防护区内喷放灭火。根据结构形
式可分为双瓶组柜式七氟丙烷灭火装置和单瓶组柜式七氟丙烷灭火装置。具有安装灵活方便，
气体灭火系统施工方案
气体灭火系统施工方案
〈div style=’padding:10px 5px 0px 20px;margin：10px 0px 0px
-15px；’
1。 气体灭火施工方案
2。 七氟丙烷气体灭火系统工程施工方案
3。 HFC—227系统有管网气体灭火系统施工方案
4。 气体灭火系统施工方案
1、气体灭火施工方案
一、系统组成
（1）气体部分气体部分由柜体、气体钢瓶及容器阀、电磁阀启动器、高压软管、集流管、安全泄压装置、单向阀、选择阀、压力开关、喷头和气体输送管道等组成.
(2)报警控制部分报警控制部分由控制器、继电器模块、备用电池、警铃、声光报警器（蜂鸣器及闪灯)气体释放指示灯、紧急启动按钮、紧急止喷按钮、手动/自动转换开关、辅助联动电源、以及感温、感烟探测器等组成.
二、系统安装
（1）气体部分
1、管材:灭火剂输送管道全部采用内外镀锌无缝钢管，管接件采用内外镀锌钢制管接件；气动管路采用紫铜管及管接件.
2、连接：内外镀锌无缝钢管公称直径大于80mm，采用法兰连接;公称直径80mm及以下的管道采用丝扣连接.
3、气体设备置于贮柜箱内,连接应牢固可靠.
4、试压:试验压力升至规定压力后,保压5min,无滴漏形变为合格；气体严密性实验为水压强度试验压力的2/3，关闭气源后,3min内压降不超过10％，且防护区外管道无泄漏。
（3）报警控制部分
1、报警及控制线管采用镀锌线管：
2、报警回路线采用ZR-RVS—2＊1。5;
3、电源线采用ZR—BV1。5;
4、气体灭火控制器安装在外墙,安装高度距地面1。5m；
5、声光报警器分别安装在防护区门上方距门框0。1m；
6、放气指示灯安装在防护区外门上方，距门框且安装在门的正中心位置;
7、手/自动转换开关、紧急止喷按钮、紧急启动按钮依次安装于保护区房外墙上，手自动转换开关距门外，三种设备安装高度底部均距地面1.5m；
8、继电器接口模块安装在灭火控制器内；
消防系统安装工程施工方案
一、工程概况
本项目为XX大厦消防系统安装工程，位于XX市XX区XX路XX号。工程范围包括消防报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统等。工程总建筑面积为XX万平方米，地上XX层，地下XX层。
二、施工组织机构及人员配备
1. 施工项目经理：负责全面管理施工现场，协调各部门工作。
2. 技术负责人：负责施工技术指导、施工方案编制、施工质量控制等。
3. 质量检查员：负责施工现场质量检查、验收、整改等工作。
4. 安全员：负责施工现场安全管理、安全检查、安全教育培训等。
5. 施工班组：负责具体施工工作，包括管道安装、设备安装、线路敷设等。
三、施工工艺及方法
1. 消防报警系统安装
（1）在消防控制室安装消防报警控制器，并进行调试。
（2）在各个楼层、房间安装感烟探测器、手动报警按钮等设备，并进行调试。
（3）在消防控制室安装消防电话，并与各楼层、房间手动报警按钮连接。
2. 自动喷水灭火系统安装
（1）在建筑物内敷设消防管道，包括主管道、支管道、喷头等。
（2）安装消防水泵，并进行调试。
（3）安装消防水箱，并确保消防水箱水位符合要求。
3. 消火栓系统安装
（1）在建筑物内敷设消火栓管道，包括主管道、支管道、消火栓等。
（2）安装消火栓箱，并确保消火栓箱内设备齐全。
4. 气体灭火系统安装
（1）在建筑物内敷设气体灭火管道，包括主管道、支管道、喷头等。 （2）安装气体灭火控制器，并进行调试。
（3）安装气体灭火启动装置，并与气体灭火控制器连接。
四、施工进度安排
1. 施工准备阶段：1个月
2. 消防报警系统安装：2个月
3. 自动喷水灭火系统安装：2个月
4. 消火栓系统安装：1个月
5. 气体灭火系统安装：1个月
6. 工程验收阶段：1个月
五、质量控制措施
1. 严格按照国家相关规范、标准进行施工。
2. 对施工人员进行专业培训，确保施工人员掌握施工技能。
3. 对施工材料进行严格检验，确保材料质量符合要求。

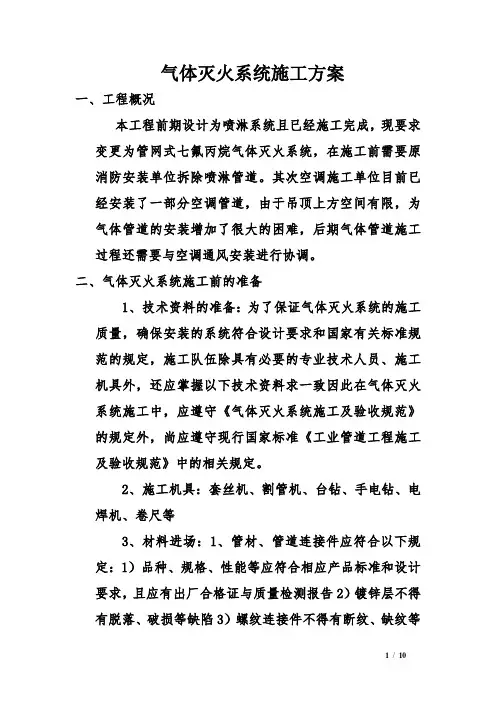

气体灭火系统施工方案 2
2016
1 / 10 气体灭火系统施工方案
一、工程概况
本工程前期设计为喷淋系统且已经施工完成，现要求变更为管网式七氟丙烷气体灭火系统，在施工前需要原消防安装单位拆除喷淋管道。其次空调施工单位目前已经安装了一部分空调管道，由于吊顶上方空间有限，为气体管道的安装增加了很大的困难，后期气体管道施工过程还需要与空调通风安装进行协调。
二、气体灭火系统施工前的准备
1、技术资料的准备：为了保证气体灭火系统的施工质量，确保安装的系统符合设计要求和国家有关标准规范的规定，施工队伍除具有必要的专业技术人员、施工机具外，还应掌握以下技术资料求一致因此在气体灭火系统施工中，应遵守《气体灭火系统施工及验收规范》的规定外，尚应遵守现行国家标准《工业管道工程施工及验收规范》中的相关规定。
2、施工机具：套丝机、割管机、台钻、手电钻、电焊机、卷尺等
3、材料进场：1、管材、管道连接件应符合以下规定：1）品种、规格、性能等应符合相应产品标准和设计要求，且应有出厂合格证与质量检测报告2）镀锌层不得有脱落、破损等缺陷3）螺纹连接件不得有断纹、缺纹等
2016
2 / 10 现象
三、施工技术及步骤
组合分配灭火系统组合分配灭火系统设备和管路的安装分以下几大部分内容：
1、管网安装
2、报警和弱电控制的安装
3、喷嘴和组件安装
4、气体储瓶的安装
5、驱动和控制设备的安装
6、辅助设备的安装
7、完工和检测
施工技术及步骤
1、管网安装施工程序安排要注意与其他专业工程施工的配合开工之前首先做好施工的准备工作。根据工程的实际情况，在熟悉图纸以后要进行土建施工时的配合工作，在管道施工之前，首先要确认固定管道的基础和设备安装的施工是否已经完成，原先的喷淋管道是否已经全部拆除，经与有关方面确认已经结束后再进行测量和配管安装。在管道的施工过程中，还要注意与其他工种的配合施工过程中，有设备、电气、通风、仪表、土建等专业同时施工，因此必要时要预先安排好施工程序和进行及时的协调。
气体灭火系统施工及验收规范
未知驱动探索，专注成就专业
1
气体灭火系统施工及验收规范
引言
气体灭火系统是一种常用于防火、灭火的重要设备，在各类场所广泛应用。为了确保气体灭火系统的施工质量和使用安全，制定施工及验收规范是非常必要的。本文将介绍气体灭火系统施工及验收的相关规范和流程。
施工规范
设计准备
在进行气体灭火系统的施工前，应确保已经完成了系统的设计和方案确定。设计应符合相关的规范和标准，包括但不限于以下方面：
• 确定灭火剂的类型和种类，如Halon、FM200等；
• 确定灭火系统的布置和管网设计；
• 确定灭火系统的容量和灭火效果等。 未知驱动探索，专注成就专业
2
设备选型和采购
在进行气体灭火系统的施工前，应根据设计要求进行设备的选型和采购。选型时需考虑以下因素：
• 设备的品牌和质量；
• 设备的适用环境和温度范围；
• 设备的维护和检修难易度；
• 设备的寿命和性能等。
施工安装
气体灭火系统的施工安装应按照以下步骤进行：
1. 确定气体灭火系统的安装位置和布局；
2. 进行管线的敷设，确保管道的连接牢固并符合规范要求；
3. 安装气瓶和喷头等系统组件；
4. 进行系统的压力测试，确保系统的正常运行； 未知驱动探索，专注成就专业
3
5. 安装气体灭火控制器及与其他消防设备的连接。
系统调试和试运行
气体灭火系统施工完成后，应进行系统的调试和试运行，确保系统的正常工作状态。具体步骤如下：
1. 对系统进行气密性测试，检查是否存在泄漏；
2. 对系统进行启动和关停测试，确保系统可靠运行；
3. 对系统进行喷头喷射试验，检查灭火效果；
4. 对系统进行报警和监控测试，确保系统的灵敏度和准确性；
5. 对系统进行巡检和维护培训，确保后期维护工作的顺利进行。
验收规范
施工验收准备
气体灭火系统施工完成后，进行系统验收前，需做好以下准备工作： 未知驱动探索，专注成就专业
4
1. 整理施工资料，包括设计图纸、材料清单、设备安装记录等；
柜式七氟丙烷,气体灭火系统,安装和施工,方案
柜式七氟丙烷气体灭火系统设计与施工方案
1、系统简介
无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快。启动方式为自动控制、手动电气控制二种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。
防护区单瓶组安装示意图
防护区双瓶组安装示意图
系统具有自动和手动启动两种方式。
自动启动方式:
气体灭火报警控制系统一般配有两种不同类型的火灾探测器.控制主机上有“自动”和“手动"转换功能（也可在防护区外单独设置转换开关),当将其置于“自动”位置时，灭火装置处于自动状态。
当只有一种探测器发出火灾信号时,控制主机启动警铃或声光报警器，通知火灾发生，但并不启动灭火装置。
当两种探测器发出火灾信号时，控制主机启动警铃和声光报警器，联动关闭防护区开口，进入灭火启动延时，达到设定的延时时间后，自动启动灭火装置。
如在喷放延时过程中发现不需要启动灭火装置，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令.
手动启动方式
当转换开关置于“手动"位置时，灭火装置处于手动状态.
在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器,通知火灾发生,但并不启动灭火装置。此时按下防护区外或控制器上的“手动启动"或“紧急启
动”按钮,可以启动灭火装置.
注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火装置。
柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间,或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。
七氟丙烷气体灭火系统施工工艺及方法
七氟丙烷气体灭火系统施工工艺及方法
5.6.1系统功能：当气体灭火系统处于自动状态时，防护区内的感烟、感温两种火灾探测器同时发出火警信号，通过火灾自动报警控制器将信号传送给灭火控制系统，关闭防护区风机，空调等设备，声光报警提示人员疏散，设备延迟30秒后（可调）自动启动七氟丙烷灭火系统。当有人值班时设置手动控制状态时，当人员发现火灾时及时手动启动防护区门外的紧急启动按钮，通过七氟丙烷灭火控制系统启动七氟丙烷系统。当电系统失灵时，可直接在防护区附近的钢瓶间直接启动七氟丙烷灭火系统。本设计采用全淹没灭火方式灭火，即在8至10秒内，喷射一定浓度的七氟丙烷气体并使其均匀充满整个保护区，此时能将在其区域任一部位发生的火灾扑灭。灭火系统的控制方式为自动、手动、机械手动三种方式，即在有人工作有人值班时，应采用电气手动方式，在无人值班情况下采用自动控制方式，自动、手动均可在灭火控制器上实现，机械手动可直接在现场操作。
5.6.2施工前应具备下列条件
5.6.2.1设备平面布置图、系统图、安装图等二次深化施工图及有关技术文件应齐全；
5.6.2.2与设计进行设计技术交底；
5.6.2.3系统组件、管件及其它设备、材料，应能保证正常施工；
5.6.2.4施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。
5.6.2.5检查预埋和预留洞是否准确。
5.6.2.6检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。
5.6.3材料设备送审、报验 5.6.3.1系统组件、管件及阀门、法兰、沟槽件等的资料或样品应符合设计要求和国家现行有关标准的规定,并应具有出厂合格证。使用前应报业主和工程监理审批，审批通过的产品才能采购。
5.6.3.2根据消防工程施工进度，分批向业主和工程监理提交管材、配件、阀门、法兰等资料，待审批通过后才能施工。
5.6.3.3管材、管件应进行现场外观检查，并应符合下列要求。
表面应无裂纹、缩孔、夹渣、折连和重皮；
柜式七氟丙烷,气体灭火系统,安装和施工,方案 2
柜式七氟丙烷,气体灭火系统,安装和施工,方案
柜式七氟丙烷气体灭火系统设计与施工方案
1、系统简介
无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快。启动方式为自动控制、手动电气控制二种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。
接消防控制室感温探测器感烟探测器
喷嘴
自动报警灭火控
制器
柜式灭火装置
警铃
声光报警器 放气指示灯
防护区
紧急启动停止按钮
防护区单瓶组安装示意图
接消防控制室
喷嘴
自动报警灭火
控制器
感温探测器感烟探测器
柜式灭火装置
警铃
声光报警器
放气指示灯
防护区
紧急启动停止按钮
双瓶组
防护区双瓶组安装示意图
系统具有自动和手动启动两种方式。
自动启动方式： 当只有一种探测器发出火灾信号时，控制主机启动警铃或声光报警器，通知火灾发生，但并不启动灭火装置。
当两种探测器发出火灾信号时，控制主机启动警铃和声光报警器，联动关闭防护区开口，进入灭火启动延时，达到设定的延时时间后，自动启动灭火装置。
如在喷放延时过程中发现不需要启动灭火装置，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令。
手动启动方式
当转换开关置于“手动”位置时，灭火装置处于手动状态。
在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器，通知火灾发生，但并不启动灭火装置。此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮，可以启动灭火装置。
注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火装置。
柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。
