板坯连铸机扇形段在线检测技术应用
板坯连铸机扇形段在线检测技术应用
王洪兴 赵艳玲
（河北钢铁集团邯宝炼钢厂 河北邯郸 056015）
摘 要：连铸机扇形段质量好坏直接关系到连铸坯的质量，用辊缝仪对连铸机扇形段辊缝、导辊对弧和二
冷喷淋情况进行在线监测，根据铸坯硫印监测内质情况判断连铸机在线设备状态，利用主控HMI实时监控
系统检测扇形段驱动辊扭矩，综合判断扇形段故障位置，及时更换故障扇形段或对扇形段进行在线调整，
提高连铸坯质量。
关键词：连铸 扇形段 辊缝 硫印
APPLICATION OF MEASUREMENT TECHNIQUE FOR
SLAB CONTINOUS CASTING MACHINE
WANG Hongxing ZHAO Yanling
（Hanbao Steel-making Plant of HeBei Iron-steel Group Corp. Hebei Handan 056015）
ABSTRACT The condition of segment influences the quality of slab. We monitor the roll-gap, step error, spray
of secondary cooling water online using the roll-gap checker, analyze the quality of the slab inner through the
sulphur print inspection, monitor the torque of the pinch rolls by HMI, estimate the fault location of the segment
and then exchange them or adjust them to improve the slab quality.
KEY WORDS continuous casting，segment， roll-gap， sulphur print
1 前言
邯宝炼钢厂现有两台2机2流DANIELI直弧形板坯连铸机，2#连铸机于2008年10月17日热负
荷试车成功，1#连铸机于2009年2月12日热负荷试车成功，试生产一年多以来，连铸板坯质量总
体状况良好，铸坯一次检验合格率为99.18%，综合合格率为99.97%。但由于备用扇形段数量少、扇
形段设备漏水、二冷喷嘴堵塞频繁、扇形段对中不良、辊缝偏差等原因曾一度导致连铸坯出现纵裂、
角裂和内质不合等质量问题，通过采用辊缝仪在线检测扇形段状态以及通过硫印片和低倍组织进行
内质检测，主控画面监控等手段判定出各流扇形段存在的问题，进而加快扇形段更换速度，提高铸
坯质量。
2 辊缝仪检测原理及应用
2.1 辊缝仪检测原理
辊缝仪是电池驱动的，可以自动测量连铸机相关参数的检测设备。铸机维护人员对测量结果进
行分析，可以发现铸机设备存在问题的区域，多功能辊缝仪上的传感器可以对连铸机的辊缝、外弧
导辊对弧、导辊旋转、喷雾喷嘴等参数进行检测。
2.1.1 辊缝
辊缝传感器采用机械式线性差分变送器为检测元件，配有防水、防冲击外套，辊缝数值定义为内弧至外弧导辊之间的最小距离。多功能辊缝仪的机械式设计可以使其在连铸机内进行检测时，传
感器处于平稳的直线的运行状态。内弧与外弧辊缝传感器检测得到最小的辊缝值时将保存在计算机
内存中。将保存的数据与传感器的校验数据比较，转换成物理距离，从而确定该位置每个传感器被
压的准确长度。每对传感器法兰至法兰的厚度加上一个修正值（用来补偿辊缝仪在铸机内的姿态），
得到辊缝值。将得到的辊缝值与理论的目标辊缝值相比较，并以差值的形式在显示屏上显示出来。
图1 辊缝测量原理 图2 导辊对弧检测原理
Fig.1 Theory of roll-gap measurement Fig.2 Theory of step error measurement
通过检测相邻的2个导辊的位置得出导辊位置的错位量。用安装在对弧板上，并与相邻导辊的
上表面紧密接触的倾斜角传感器来检测导辊对弧情况。记录下与相邻两个辊子的倾斜角。对相邻3
导辊间倾斜角度进行数学转换，给出实际位置与理论导辊位置的偏差量。
2.1.3 导辊旋转
导辊旋转率是导辊在AB间总旋转长度与AB弧长之间的比。导辊旋转率可以由旋转角度的信号
计算出来。多功能辊缝仪在引锭链的驱动下以恒定的速度在连铸机内部运行，传感器导轮表面也以
相同的速度在铸机内运行。如果铸机导辊能够自由旋转，由于它与辊缝仪速度相同，因此导辊和辊
缝仪传感器导轮的速度差为零，辊缝仪上的传感器的导轮就不会转动。如果连铸机导辊旋转不灵活，
其速度将降低，辊缝仪传感器导轮和铸机导辊间就产生速度差，导致旋转传感器导轮旋转。
图3 导辊旋转检测原理
Fig.3 Theory of roll rotation measurement
2.1.4 分节辊情况
两个辊缝传感器分别对应于分节导辊的A、B位置，多功能辊缝仪将测量在A、B位置的辊缝情
况，并计算辊缝值的偏差。在导辊处于良好的状态下，所以辊缝传感器在同一导辊上所获得的辊缝
测量数据应该一样。如果导辊状况不良，在导辊发生磨损的区域的辊缝数值将偏大，在分节辊的状
况下，导辊轴承的损坏可以被最靠近损坏的轴承位置的传感器检测出来。
2.1.5喷雾喷嘴
在喷雾检测传感器通过喷雾喷嘴下方时，传感器输出变化的电压信号，并被计算机记录下来。
所记录的电压与喷雾检测传感器所受到的喷雾水冲击压力成正比。在传感器到达喷嘴的正下方时传
感器输出信号最强，然后又逐渐减弱。如果要比较不同测量之间测量结果，那么每次检测时必须设定同样的喷嘴喷雾参数。如果每次检测所设定的喷雾参数不一样，那么在同一板坯内和辊子间的比
较还是有效的，但不同测量次数之间的比较就无法进行。该结果只是给出了当前的喷雾的情况，并
不能精确的给出喷雾水的量。
2.2 辊缝检测技术在生产实践中应用
自投产以来，两台连铸机四个流共进行穿辊缝作业110次，收集了在线扇形段的大量数据，技
术人员对数据进行分析，根据扇形段辊缝偏差值、外弧线偏差值、辊子转动情况、二冷喷嘴出水情
况等信息，判断出在线扇形段状态，指导维修人员更换扇形段、进行对弧作业、扇形段开口度调节、
喷嘴清理更换等，保证在线扇形段具有良好的工作状态，保证连铸坯质量。
图4 辊缝检测趋势图
Fig.4 Trend chart of the roll-gap
3 铸坯硫印内质检测
每个浇次每流在某块铸坯端部切取一段制作成硫印试样，经铣磨床对铸坯断面进行加工后，在
加工面上进行酸蚀，可以检测出中心偏析、中心疏松、中间裂纹、角裂纹、三角区裂纹、气泡和夹
杂等内部缺陷。铸坯内部缺陷的产生除钢水成分、温度、夹杂物含量以及连铸浇注工艺影响因素以
外，连铸机扇形段状态好坏也起着至关重要的作用。
扇形段外弧线偏差超过±0.5mm，辊缝值偏差超过±0.5mm，冷却不均等都会使铸坯变形量增大，
从而导致部分区域机械应力集中，产生中间裂纹；二冷喷嘴堵塞，铸坯冷却不均匀，一部分区域铸
坯回温过快，另一部分区域由于冷却强度大柱状晶生长过快，产生搭桥现象，阻止了钢液补充，形
成中心线裂纹；三角区裂纹产生的主要原因是冷却不均、变形量大、应力集中导致柱状晶开裂形成。
2009年1月—2010年2月铸坯内质C类偏析比例见图5。
图5 2009年1月—2010年2月铸坯C类偏析比例
Fig.5 Trend chart of the inner quality from 2009.01 to 2010.02
2009年6月份，由于能源中心提供的设备水和二冷水水质差，导致扇形段辊子冷却不均，变形量大，加之密封形式不好，扇形段出现大面积漏水现象，同时二冷喷嘴堵塞严重，铸坯冷却不均；
由于备用扇形段数量不足，无法及时对在线扇形段进行更换，导致出现28.5%的B类偏析，为了提
高连铸坯质量，增加了穿辊缝操作次数，及时了解在线扇形段状况，加大线外扇形段维修力量，在
原有定修模型基础上增加了日修次数，加快了扇形段更换速度，同时对辊缝值偏差大的扇形段重新
进行标定，在线清理堵塞喷嘴，经过两个月的持续改进，铸坯内质得到了改善。
2009年12月，随着环境温度的降低，扇形段漏水和二冷不均对铸坯质量的影响明显加大，铸
坯内质C类比例下降到了投产以来的最低点，同时铸坯开始出现角部裂纹，并有少量铸坯产生了中
间裂纹和三角区裂纹。
根据中间裂纹产生的位置，由凝固定律D=K×t1/2 （1）
得L= VZ×t=（1/K2）×D2×VZ （2）
式中：L--浇注长度（m）；D--凝固厚度（mm）；VZ --浇注速度（m/min）； K---凝固系数（mm/min1/2）。
图6 中间裂纹位置
Fig.6 Postion of the middle crack
推定缺陷辊子位置方法：
例如：D=60，K=26，VZ =1.4
由（2）式计算裂纹发生部位距结晶器弯月面的距离；
L=（1/K2）×D2×VZ=（1/262）×602×1.4=7.5（m）
根据辊列布置图可以查出7.5m处的辊子为28#辊，对该辊所在扇形段即2段进行更换。
2010年1月份，利用1#转炉炉役大修机会，两台连铸机分别进行了6-7天时间检修，更换了部
分漏水严重的扇形段，并对在线扇形段进行了对弧作业，调整了部分外弧线和辊缝值，并对二冷喷
嘴进行了清理，连铸机状态又一次得到了改善，铸坯质量得到了提升。
4 HMI实时监测
在连铸主控室内安装有4台监控计算机，分别对连铸一级系统和二级系统进行监控。一级监控
画面可以监控到钢水情况、平台设备情况、扇形段开口度、驱动辊扭矩、一冷、二冷水量、压力、
温度、连铸浇注工艺各项参数，以及连铸机各辅助设备运行情况等。
通过在线监测扇形段开口度，可以判断出扇形段液压系统、机械和电气方面是否存在问题，可
以及时对故障扇形段进行检查、维护；根据驱动辊扭矩大小，可以判定扇形段驱动装置是否出现故
障、导辊旋转是否异常、扇形段内是否存在积渣现象等，及时处理驱动故障，清理积渣可以有效防
止产生滞坯现象，保证生产顺行和连铸坯质量；通过观察一冷、二冷水量水压变化，判断结晶器和
各二冷回路堵塞情况，发现结晶器水或关键回路二冷水堵塞严重时，及时采取停浇处理，避免发生
漏钢等严重生产事故以及铸坯质量缺陷，堵塞不严重时利用浇次间隔时间进行清理，防止连铸机状
况进一步恶化。
5 连铸机状况在线检测取得效果
由于扇形段工作一段时间后，总会出现辊缝偏差、对中不良、导辊磨损等现象，定期在线检测

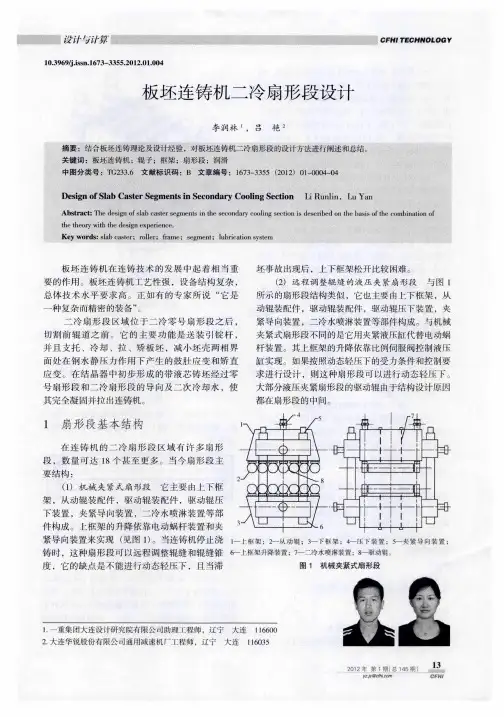

板坯连铸机二冷扇形段设计
一重技了Ｉ【
（３）西马克．德马克公司ＣｙｂｅｒＬｉｎｋ扇形段这 是一种专门用于动态轻压下的扇形段。结构与第２
种一致，但省略了驱动辊专用液压缸，整个扇形 段只有４个夹紧液压缸，驱动辊为出坯方向扇形 段的最末一个上辊。ＣｙｂｅｒＬｉｎｋ扇形段布置在连铸
机的水平区域，专门用于动态轻压下。该扇形段 用旋转螺栓安装固定，用比例伺服阀和液压系统 控制上框架升降，上下框架纵向位置用连杆定位。 （４）ＪＳＰ公司液压夹紧扇形段它和其他液压 夹紧扇形段的不同之处在于：４个夹紧液压缸在板
坯宽度方向的两侧，而不在上框架顶部；安装二 冷喷淋升降机构，以便二冷水、气的喷淋宽度随
板坯宽度的变化而相应调节，这也是ＪＳＰ公司独有 的技术；在上线后又有１个辊缝调整的回零位置， 用垫块定位；上框架升降用高速响应电磁阀（实际
上是一种高速开关阀）及液压系统控制（见图２）。
阿 舟 丽 ． 。 ｝ 口 ｌｊ ｌｌ Ｌ一 ｜ ， 、 ｜ ． ｌｌ● ● 【－－４１
｜ｌ ｌ ＼ ／ ｌ 一 Ｊ、Ｕ ｌ Ｉ ｒ Ｉ－－－ｔＪ 一 Ｒｌ ●●－ ＿ Ｌ＊ ｌ十一 一 ， 广１ｌ － Ｉ＝ｔ ● ● ｜ ，＿ 、 ｜～ Ｊ ●Ｌ — ｌ ｌ －●ｒ ｜ ＼ ，Ｌ｝一 ｏ ｌｌ｜ ＼ Ｉ Ｉ ｌ ７
‘ 且 登 图２ ＪＳＰ公司的液压夹紧扇形段 （５）奥钢联第三代ｓＭＡＲＴ扇形段它的特点 和第２种类似，不同的是第２种的扇形段每对驱动 辊有两个压下液压缸，而该扇形段中间１对驱动辊
只有１个压下液压缸（见图３）。其上框架的升降 用标准阀（开关阀）控制。
（６）达涅利液压夹紧式动态轻压下扇形段与 其他液压夹紧扇形段ｆ如第２种和第５种）不同之 处是，前述扇形段上下框架辊缝锥度靠导向柱间隙
调整。而这种扇形段是靠导向柱连接铰链，扇形段 人口侧的两个导向柱是单铰链，出口侧的两个导向
柱是双铰链。由于采用了铰链连接，使锥度调整范 围变大。
２ 扇形段主要参数的确定
连铸辊堆焊修复技术研究及应用
万方数据
万方数据
连铸辊堆焊修复技术研究及应用
专 业： 材料工程
硕 士 生： 徐 斌
导 师： 杜忠泽 教 授
刘俊良 高 工
摘 要
针对新钢连铸辊的使用情况，分析了不同连铸辊的失效形式，根据新钢连铸
辊的材质情况，选用焊丝 1Cr13Ni4Mo2，焊丝直径Ф3.2mm，匹配烧结焊剂 SJ301,
对不同直径大小的连铸辊进行堆焊试验，通过化学成分的分析、金相组织的观察
及宏观硬度的测定等手段对连铸辊表面堆焊层部位前后变化进行了系统分析。结
果表明不同直径的连铸辊热影响区组织不一样，直径小的晶粒较粗大，并有铁素
体存在，较大直径连铸辊组织基本由索氏体组织组成；不同直径大小的连铸辊，
焊缝组织基本相同，都是由马氏体+少量的铁素体组织组成。同时随着辊径的增大，
相对应的每层硬度略有增加。相同辊径大小的连铸辊从第一层到第三层硬度逐渐
减少。
对不同辊径大小的连铸辊采用不用的焊接工艺参数，进行堆焊试验后再采用
不同的热处理工艺，研究了不同的热处理工艺对堆焊层的影响，结果表明随着退
火温度的增大，连铸辊表面硬度逐渐降低；随辊径的增大连铸辊表面硬度增加。
随着退火温度由 580℃到降低到 500℃，焊缝组织也由贝氏体组织转变成马氏体组
织。
通过对不同的连铸辊采用不同的焊接工艺及热处理工艺进行堆焊，投入到连
铸机生产过程中，经证明采用堆焊的连铸辊寿命明显高于新辊水平，为此堆焊后
的连铸辊体现出良好的经济效益。
关键词：连铸辊；堆焊工艺；组织性能；热处理；应用
Research and Application on the Surfacing Welding
Technology of the Continuous Casting Roll
Specialty: Materials Engineering
Name: XU Bin
Instructors: Professor DU Zhong-ze
影响大板坯连铸机扇形段寿命的原因分析及对策
第２８卷第６期 ２００６年ｌ２月 山 东 Ｓｈａｎｄｏｎｇ 冶 金 Ｍｅｔａｌｌｕｒｇｙ Ｖ０１．２８。Ｎｏ．６ Ｄｅｅｅｒａｈｅｒ ２ｏ（）６ ・生产技术・ 影响大板坯连铸机扇形段寿命的原因分析及对策 周 宁 （济南钢铁集团股份有限公司第三炼钢厂，山东济南２５０１０１） 摘要：对大板坯连铸机扇形段更换次数及更换原因的统计分析表明，弧形段开１２１度超差及水平段三节辊冷却强度不足是 影响扇形段寿命的主要原因。通过提高开口度调节精度、增加测量及调整开１２１度的手段，改进水平段喷淋冷却形式及喷杆 分布、结构等，提高了扇形段的使用寿命，弧形段寿命由２０万ｔ提高到８４万ｔ，水平段寿命由不到４ｏ万ｔ提高到１２６万ｔ。 关键词：连铸机；扇形段；寿命；影响因素；对策；开口度 中田分类号：ＴＦ７７７．１ 文献标识码：Ｂ 文章编号：１００４－４６２０（２００６）０６－００１８－０２ １前言 济南钢铁股份有限公司第三炼钢厂（简称济钢 第三炼钢厂）直型结晶器连续弯曲连续矫直弧形大 板坯连铸机２００３年３月１日投入使用，该连铸设备 为一机一流，弧形半径ｌＯｍ，铸坯尺寸：２００／２７０ｍｍ× （１２Ｏ０ ２１００）ｍｍ，铸机冶金长度３４．２ｍ。该连铸机由 奥钢联（ＶＡＩ）设计，扇形段设计形式为带液压调整装 置的横梁型，主要结构特点：（１）采用三节辊，在合适 的辊径和辊距下，可减少铸坯鼓肚；（２）扇形段在支 撑框架上自动定位；（３）液压、润滑管路采用快速接 头与扇形段连接，拆装方便；（４）驱动辊的升降由１ 个液压缸实现，扇形段内弧升降和内外弧夹紧由４ 个液压缸实现；（５）分节辊通轴和轴承座冷却通过旋 转接头与主管连接；（６）三节辊全部采用堆焊技术， －；－ｅ￣长；（７）所有影响三节辊对弧精度的相关表面均 采用不锈钢；（８）扇形段就位后，二冷喷淋水和压缩 空气自动接通；（９）通过安装在扇形段夹紧油缸上的 溢流阀，所有扇形段具有过载保护功能；（１０）弧形段 采用软夹紧，矫直段、水平段装有ＳＭＡＲＴ系统，用以 进行厚度调整和静态锥度调整（ＡＴｓｃ）。 随着济钢第三炼钢厂铸坯断面的增大，拉速的 提高，该扇形段暴露出设计上的一些缺陷。经过两年 多的摸索，针对设备暴露的问题采取了有效措施，使 扇形段的在线使用时间显著提高。 ２影响扇形段寿命的原因分析 导致扇形段更换的主要原因有：（１）扇形段开口 度超差；（２）三节辊不转，轴承损坏塌陷，三节辊中间 轴断裂等故障；（３）发生漏钢事故，钢水流到扇形段 上；（４）夹紧油缸漏油，油缸控制阀故障，（５）干油分 收稿日期￣２００６－０７—１３ 作者简介：周宁（１９７７一），男，山东济南人，２００１年毕业于哈尔滨工 业大学机械电子工程专业。现为济钢第三炼钢厂机动科助理工程 师，从事连铸机等机械设备技术管理工作。 １８ 配器堵塞故障；（６）电气控制元件故障。 济钢第三炼钢厂对投产以来两年内扇形段更换 次数及更换原因进行了统计，结果见表１。 表１ 连铸机扇形段吏换原因殛更换次数统计
《首秦2#连铸机动态软压下扇形段标定系统的研究与改造》范文
《首秦2#连铸机动态软压下扇形段标定系统的研究与改造》篇一
一、引言
随着现代工业技术的不断发展，连铸机作为钢铁生产中的重要设备，其性能的稳定性和效率直接影响到钢铁企业的生产效益。首秦2连铸机作为企业重要的生产设备之一，其动态软压下扇形段标定系统的性能优化与改造显得尤为重要。本文将针对首秦2连铸机动态软压下扇形段标定系统进行研究与改造，以提高其工作效率和稳定性。
二、首秦2连铸机现状分析
首秦2连铸机目前使用的动态软压下扇形段标定系统，在一定程度上满足了生产需求，但在实际运行过程中仍存在一些问题。首先，系统的标定精度有待提高，以适应不同钢种和工艺要求。其次，系统的稳定性有待加强，以减少故障率和维护成本。此外，随着生产规模的扩大和工艺要求的提高，原有系统的性能已无法满足现代生产需求。
三、动态软压下扇形段标定系统原理及问题分析
动态软压下扇形段标定系统是连铸机的重要组成部分，其主要功能是对铸坯进行动态软压下，以改善铸坯的内部组织和表面质量。然而，在实际运行过程中，该系统存在以下问题： 1. 标定精度不高：由于系统对铸坯的压下量控制不够精确，导致铸坯的尺寸和形状难以满足工艺要求。
2. 稳定性差：系统在运行过程中易受外界干扰，导致压下量波动较大，影响铸坯的质量。
3. 维护成本高：由于系统结构复杂，维护难度大，导致维护成本较高。
四、改造方案及实施
针对
《首秦2#连铸机动态软压下扇形段标定系统的研究与改造》篇二
一、引言
在现代化钢铁企业的生产流程中，连铸机作为关键的冶炼设备之一，其运行效率及产品质量的稳定性对企业的生产效益有着决定性的影响。首秦2连铸机作为企业重要的生产设备，其动态软压下扇形段标定系统的性能直接关系到铸坯的质量和生产的连续性。因此，对首秦2连铸机动态软压下扇形段标定系统的研究与改造具有重要的现实意义。
二、当前连铸机动态软压下扇形段标定系统的问题
当前，首秦2连铸机动态软压下扇形段标定系统存在一些问题，如标定精度不高、系统响应速度慢、维护成本高等。这些问题不仅影响了铸坯的质量，还可能对生产线的连续性产生不利影响。

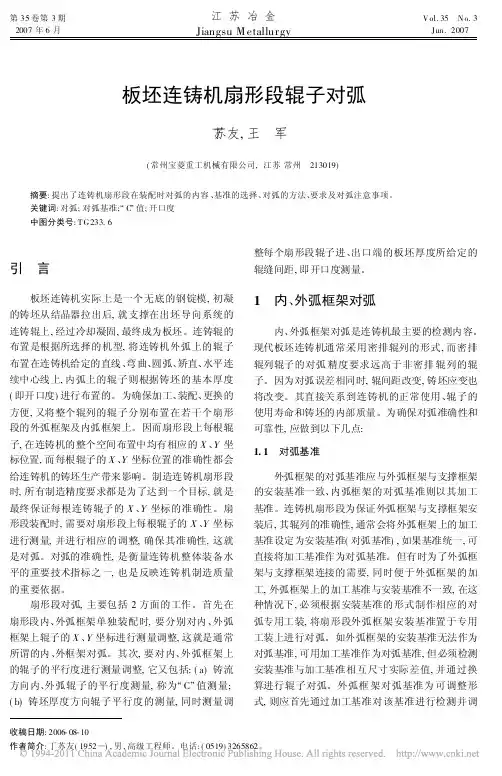

板坯连铸机扇形段辊子对弧
