预制混凝土构件模具设计与制作
预制混凝土构件模具设计与制作
01、预制混凝土构件模具设计一般规定
混凝土预制构件模具以钢模为主，面板主材选用Q235钢板，支撑结构可选型钢或者钢板，规格可根据模具形式选择，应满足以下要求：
1.模具应具有足够的承载力、刚度和稳定性，保证在构件生产时能可靠承受浇筑混凝土的重量、侧压力及工作荷载。
2.模具应支、拆方便，且应便于钢筋安装和混凝土浇筑、养护。
3.模具的部件与部件之间应连接牢固；预制构件上的预埋件均应有可靠固定措施。
02、设计体系
现有的模具的体系可分为：可采用独立式模具和大底模式模具（即底模可公用，只加工侧模具）。
独立式模具用钢量较大，适用于构件类型较单一且重复次数多的项目。
大底模式模具只需制作侧边模具，底模还可以在其他工程上重复使用，本文主要介绍该类模具体系。
主要模具类型
大底模（平台）、叠合楼板模具、阳台板模具、楼梯模具、内墙板模具和外墙板模具等。
混凝土预制构件的生产方法
混凝土预制构件的生产方法
混凝土预制构件是指在工厂或现场预制的混凝土构件。其生产方式大致分为以下几个步骤：
一、设计图纸制作
混凝土预制构件的生产首先需要根据使用要求进行设计图纸制作。设计图纸应包括构件的尺寸、工艺要求、材料要求等内容。
二、材料准备
混凝土预制构件的材料包括水泥、砂、石子、钢筋等。在生产前需要对这些材料进行准备和检测，以确保其质量符合要求。
三、模具制作
混凝土预制构件需要使用模具进行成型。根据设计图纸制作相应的模具，模具应具有耐磨性、耐腐蚀性、耐高温性等特点。
四、混凝土配料和搅拌
混凝土的配料应根据设计图纸中的要求进行。将水泥、砂、石子等按照一定比例混合，并加入适量的水。然后使用搅拌机进行混合，直到混凝土均匀。
五、混凝土浇注和振捣
将混凝土均匀地倒入模具中，然后使用振捣器对混凝土进行振捣，以去除混凝土中的气泡，确保混凝土的密实度。
六、养护和脱模
混凝土浇注完成后，需要进行养护，使其逐渐达到设计强度。养护的时间一般为28天左右。养护完成后，需要将模具进行拆卸，将预制构件取出。
七、修整和检测
取出预制构件后，需要对其进行修整，包括去除毛边、刮平表面等。然后对预制构件进行检测，以确保其符合设计要求。
八、运输和安装
预制构件生产完成后，需要进行运输和安装。运输时应注意防止碰撞和挤压。安装时应根据设计要求进行，确保安装牢固可靠。
以上是混凝土预制构件的生产方法，需要注意的是，不同类型的预制构件生产方式可能会有所不同。在生产中应根据具体要求进行调整和改进，以确保预制构件的质量和安全性。
混凝土预制构件制作方法及工艺
混凝土预制构件制作方法及工艺
一、概述
混凝土预制构件是指在工厂或工地预制的混凝土构件，它具有质量稳定、施工速度快、不受天气影响等优点。混凝土预制构件制作方法及工艺是预制混凝土构件生产过程中必须掌握的关键技术。
二、原材料准备
混凝土预制构件的原材料主要包括水泥、砂、石子、粉煤灰、膨胀剂等。在制作之前，必须对这些原材料进行准备和检验，以保证制作出的预制构件质量稳定。
1.水泥：水泥应选用符合国家标准的优质水泥。检查时要注意检查水泥的包装、标识、生产日期等。
2.砂：砂应选用符合国家标准的中砂或细砂。检查时要注意检查砂的颗粒度、含泥量、含尘量等。
3.石子：石子应选用符合国家标准的骨料。检查时要注意检查石子的颗粒大小、含泥量、含尘量等。
4.粉煤灰：粉煤灰应选用符合国家标准的优质粉煤灰。检查时要注意检查粉煤灰的细度、活性等。
5.膨胀剂：膨胀剂应选用符合国家标准的优质膨胀剂。检查时要注意检查膨胀剂的品牌、含量等。
三、混凝土配合比设计
混凝土配合比是混凝土预制构件制作的重要环节，其好坏直接影响预制构件的质量。在配合比设计中，应根据预制构件的用途、要求、工作环境等因素，选定合适的配合比。
1.配合比设计原则
（1）按照预制构件的用途、工作环境等要求确定配合比。
（2）按照混凝土原材料的特性，选择合适的水泥、砂、石子、粉煤灰、膨胀剂等。
（3）按照混凝土配合比设计标准，确定混凝土的配合比。
2.配合比设计步骤
（1）确定预制构件的用途、工作环境等要求。
（2）选择合适的水泥、砂、石子、粉煤灰、膨胀剂等原材料。
（3）根据混凝土配合比设计标准，确定混凝土的配合比。
（4）进行配合比试验，并根据试验结果进行配合比的修正。
四、混凝土搅拌与浇注
混凝土搅拌与浇注是混凝土预制构件制作的核心环节，其好坏直接影响预制构件的质量。在搅拌与浇注中，应注意控制搅拌时间、浇注速度等参数，以确保混凝土的成型质量。
1.混凝土搅拌
预制混凝土箱涵工艺技术规程
预制混凝土箱涵工艺技术规程
一、前言
预制混凝土箱涵是一种常见的交通建设工程中使用的结构，其具有施工周期短、质量可控、使用寿命长等优点。本文将介绍预制混凝土箱涵的工艺技术规程。
二、材料准备
1. 水泥：应选用符合国家标准的水泥。
2. 骨料：应选用符合国家标准的骨料，粒径应符合设计要求。
3. 砂子：应选用符合国家标准的砂子，粒径应符合设计要求。
4. 水：应选用清洁无污染的自来水或河水。
5. 钢筋：应选用符合国家标准的钢筋。
三、模具制作
1. 模板材料：应选用优质钢板或钢板加木模板。
2. 模板尺寸：根据设计要求进行制作，模板尺寸及结构必须满足设计要求。
3. 模板表面处理：必须保证表面平整，不得有明显缺陷。
四、混凝土搅拌和浇筑
1. 搅拌比例：按设计要求确定搅拌比例，并在施工过程中严格按比例进行搅拌。
2. 搅拌时间：应根据混凝土的性质和搅拌设备的性能，确定合理的搅拌时间。
3. 浇筑方式：应采用连续浇筑方式，保证混凝土的连续性和均匀性。
4. 浇筑顺序：首先浇筑箱涵底部，然后依次浇筑两侧墙体和顶部。
五、钢筋加工和安装
1. 钢筋加工：应按设计要求进行钢筋加工，保证钢筋尺寸精确、弯曲度符合要求。
2. 钢筋安装：应按设计要求进行钢筋安装，并采取有效措施防止钢筋移位。
六、模板安装
1. 模板安装顺序：首先安装箱涵底部模板，然后依次安装两侧墙体模板和顶部模板。
2. 模板固定：应采用专用夹具或螺栓将模板固定在位，并保证固定牢靠。
七、混凝土养护
1. 养护时间：混凝土浇注后必须进行养护，养护时间应符合设计要求。
2. 养护方式：应采用喷水养护或覆盖湿布进行养护，保证混凝土的强度和耐久性。
八、拆模和修整
1. 拆模时间：混凝土浇筑后必须按设计要求进行拆模，拆模时间应符合设计要求。
2. 修整工艺：拆模后必须进行修整，保证箱涵内部平整、无明显缺陷。
九、验收标准
1. 外观质量：箱涵表面应平整、无裂缝、无渗漏现象。

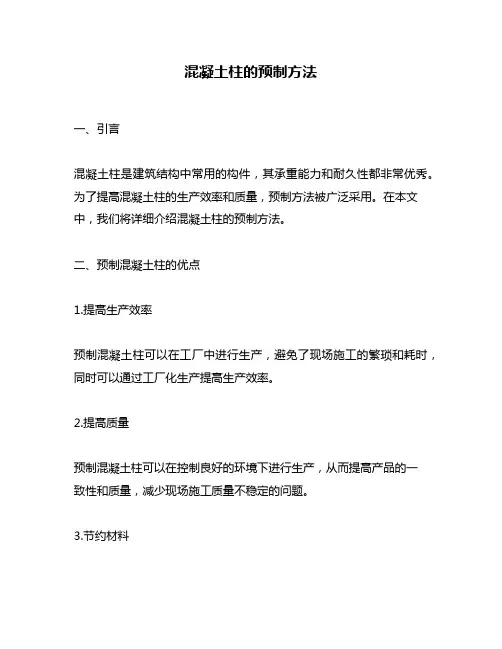

混凝土柱的预制方法
混凝土柱的预制方法
一、引言
混凝土柱是建筑结构中常用的构件，其承重能力和耐久性都非常优秀。为了提高混凝土柱的生产效率和质量，预制方法被广泛采用。在本文中，我们将详细介绍混凝土柱的预制方法。
二、预制混凝土柱的优点
1.提高生产效率
预制混凝土柱可以在工厂中进行生产，避免了现场施工的繁琐和耗时，同时可以通过工厂化生产提高生产效率。
2.提高质量
预制混凝土柱可以在控制良好的环境下进行生产，从而提高产品的一致性和质量，减少现场施工质量不稳定的问题。
3.节约材料
预制混凝土柱可以通过计算准确的材料用量进行生产，避免了现场施工时的浪费，从而节约了材料。
4.便于运输和安装
预制混凝土柱可以在工厂中进行预制后直接运输到现场，避免了现场施工时的运输问题，也可以使用起重机进行安装，从而提高安装效率。
三、预制混凝土柱的制作流程
1.设计
首先，需要进行混凝土柱的设计。设计应满足结构要求和工艺要求，同时考虑到生产成本和工艺可行性。
2.模具制作
根据设计图纸制作混凝土柱的模具，模具应具有一定的强度和刚度，同时要求表面平整。
3.混凝土配料
按照设计要求进行混凝土的配料，控制好水灰比和骨料配比，同时注意混凝土的坍落度。
4.混凝土浇注
将混凝土浇注进模具中，注意控制好浇注速度和压实程度，以避免混凝土中出现空洞和裂缝。
5.养护
混凝土柱浇注后需要进行养护，保持湿度和温度，待混凝土柱达到设计强度后方可拆模。
6.拆模
待混凝土柱达到设计强度后，可进行拆模操作，注意控制拆模时的力度和速度，以避免损坏混凝土柱。
7.修整
对拆模后的混凝土柱进行修整，去除表面的毛刺和不平整部分，使其表面平整光滑。
8.包装运输
将预制的混凝土柱进行包装，并进行运输，注意控制运输时的震动和碰撞，避免对混凝土柱造成损伤。
四、预制混凝土柱的质量控制
1.混凝土的配料和浇注应按照设计要求进行，控制好水灰比和骨料配比，保证混凝土的强度和一致性。
预制构件生产工艺
预制构件生产工艺
预制构件是指在生产厂房进行加工制作完成后，直接按照设计要求进行安装的构件。预制构件在建筑施工中具有更高的精度、更好的质量控制以及更快的施工速度。下面是预制构件生产工艺的基本流程。
1. 原材料准备：根据设计要求，准备所需的原材料，包括混凝土、钢筋、预应力钢束、混凝土预制件模具等。
2. 混凝土搅拌：根据混凝土的配比要求将水泥、砂子、骨料等原材料按照一定比例放入搅拌机进行搅拌，制成混凝土。
3. 钢筋加工：根据预制构件的设计要求，将钢筋按照长度、弯曲度等要求进行搭接、焊接、剪断等加工，形成构件的骨架。
4. 模具安装：根据预制构件的尺寸和形状要求，将模具进行安装，包括底模、侧模、螺栓等。
5. 浇筑混凝土：将搅拌好的混凝土填充至模具内部，采用振捣机或人工方式将混凝土进行振实，确保混凝土的均匀性和密实性。
6. 养护处理：混凝土浇筑完成后，根据混凝土的养护要求进行处理，包括覆盖保湿膜、喷水养护等，以确保混凝土的早期强度和耐久性。
7. 拆模：混凝土达到设计强度后，拆卸模具，释放预制构件。
8. 后续加工：根据预制构件的具体要求和设计要求，进行表面修整、打磨、喷涂等后续加工处理。
9. 包装运输：将预制构件以合适的方式进行包装，并进行标识，以便于运输和安装。
预制构件生产工艺的优势在于减少了现场施工的工作量和时间，提高了构件的质量和精度，同时降低了施工过程中的风险和不确定性。预制构件的生产工艺对原材料的选择、配比和加工工艺都有严格要求，需要生产厂家具备良好的工艺控制和管理能力，以确保生产出符合设计要求的高质量预制构件。
装配式建筑施工中的预制构件制造流程
装配式建筑施工中的预制构件制造流程
预制构件是装配式建筑施工中的重要组成部分，它通过工厂预先生产好，并在施工现场进行组装。预制构件制造流程包括材料准备、构件加工和质量检验等环节。本文将从这些方面介绍装配式建筑施工中的预制构件制造流程。
一、材料准备
1. 确定设计要求：根据设计图纸和相关技术要求，确定预制构件的尺寸、形状和性能指标等内容。
2. 选取合适材料：根据设计要求和实际情况，选择适合的材料用于生产预制构件，常见材料有混凝土、钢材、木材等。
3. 进行原材料检测：对所选用的原材料进行严格检测，确保其质量符合要求。
二、 构件加工
1. 制作模具：根据设计图纸确定的尺寸和形状，在工厂内制作相应的模具。这些模具通常由钢板或玻璃钢等材料制成。
2. 混凝土浇注：根据预先准备好的混凝土配比，将混凝土浇注至模具中，并采取震动、压实等措施以确保混凝土的密实性。
3. 钢材加工：对于需要使用到钢材的预制构件，进行各种加工工艺，如切割、焊接、冲压等，形成所需的构件形状。
4. 木材处理：如果使用木材作为预制构件的原材料，需要进行除湿、防腐等处理，以提高其耐久性和稳定性。
三、质量检验 1. 外观检查：对已经制作好的预制构件进行外观检查，包括尺寸偏差、表面平整度和表面质量等方面。通过目测或仪器检测来确认其是否符合设计要求。
2. 强度测试：对混凝土构件进行压力试验或弯曲试验，以确保其强度满足设计要求。
3. 抗震性能测试：对装配式建筑中需要承受地震力的预制构件进行抗震性能测试，验证其在地震荷载下的破坏位移和破坏形态是否符合要求。
四、后续加工与组装
1. 表面处理：根据设计需求，在预制构件表面进行喷涂、刷漆、打磨等处理，提高其外观质量和耐久性。
2. 预埋件安装：对于需要预埋件的构件，如水电管线或连接件，要在预制阶段将这些配件安装到构件中。
3. 检查运输条件：检查预制构件的包装和运输条件，确保其在运输过程中不受损坏，并按照相关规范进行标记和记录。
混凝土预制板生产工艺流程
混凝土预制板生产工艺流程
混凝土预制板是一种广泛应用于建筑业的构件，它具有高强度、耐久性和施工效率高的优点。混凝土预制板的生产工艺流程是一个复杂的过程，包括材料准备、模具制作、混凝土浇筑、养护和成品加工等多个环节。在本文中，我们将深入探讨混凝土预制板的生产工艺流程，并分享一些我们对这个主题的观点和理解。
一、材料准备
1.1 混凝土配合比设计
混凝土预制板的质量和性能主要取决于混凝土的配合比。在材料准备阶段，我们需要根据设计要求进行混凝土配合比的设计，确定水灰比、砂、石等材料的比例，确保混凝土达到预期的强度和耐久性。
1.2 材料采购和检验
在混凝土预制板的生产中，我们需要采购一系列材料，包括水泥、砂、石、钢筋等。在采购完成后，需要对这些材料进行质量检验，确保其符合相关标准和要求。只有材料质量可靠，才能保证最终混凝土预制板的质量。
二、模具制作
2.1 模具设计 混凝土预制板的模具制作是整个生产工艺中的一个重要环节。模具的设计需要考虑到预制板的形状、尺寸和表面效果等要求。还需要确保模具具有足够的强度和刚性，以承受混凝土的浇筑和振动过程中的压力。
2.2 模具制作
模具的制作主要包括模板的切割、焊接和调整等步骤。在制作过程中，需要保证模板的尺寸和几何形状的精确性，以确保最终预制板的尺寸和几何形状的准确度。
三、混凝土浇筑
3.1 混凝土搅拌
在混凝土预制板的生产过程中，我们需要使用搅拌车将设计好的混凝土料按照配合比进行搅拌。搅拌的时间和速度需要根据混凝土的种类和配合比进行合理调整，以确保混凝土的均匀性和流动性。
3.2 混凝土浇注
混凝土浇注是整个生产工艺中的关键步骤之一。在浇注过程中，需要严格控制混凝土的流动性和浇注速度，以确保混凝土能够充分填满模具，并完全填充钢筋等增强材料。
四、养护
在混凝土浇筑完成后，需要对预制板进行养护。养护的目的是保持混凝土的湿润和温度稳定，使其能够逐渐获得足够的强度和耐久性。常用的养护方式包括覆盖湿布、喷水养护等。
预制构件生产工艺流程【最新版】
预制构件生产工艺流程
建筑施工图设计——构件拆解设计(构件模板配筋土、预埋件设计图)——模具设计——模具制造——钢筋加工绑扎——水电、预埋件、门窗预埋——浇筑混凝土——养护——脱模——表面处理——质检——构件成品——运输安装
(1)、建筑施工图设计。应遵循本文件的要求，结合国家现行设计规范进行设计，达到施工图深度，预制构件生产企业应参与施工图纸会审，并提出相关意见。
(2)、构件拆解设计。是生产前重要的准备工作之一，由于工作量大、图纸多，牵涉专业多，一般由建筑设计单位或专业的第三方单位进行预制构件拆解设计，按照建筑结构特点和预制构件生产工艺的要求，将建筑物拆分为独立的构件单元，设计过程中重点考虑构件连接构造、水电管线预埋、门窗及其他埋件的预埋、吊装及施工必须的预埋件、预留孔洞等，同时要考虑方便模具加工和构件生产效率，现场施工吊运能力限制等因素。一般每个构件均有独立的构件平立剖面图、配筋图、预留预埋件图、装饰设计图，个别情况需要制作三维视图。
(3)、模具设计图。由机械设计工程师根据拆解的构件单元设计图进行模具设计，模具多数为组合式台式钢模具，模具应具有必要的刚度和精度，既要方便组合以保证生产效率，又要便于构件成型后的拆模和构件翻身，图纸一般包括平台制作图、边模制作图、零配件图、模具组合图，复杂模具还包括总体或局部的三维图纸。
(4)、模具制造。“模具是制造业之母”，模具的好坏直接决定了构件产品质量的好坏和生产安装的质量和效率，预制构件模具的制造关键是“精度”，包括尺寸的误差精度、焊接工艺水平、模具边楞的打磨光滑程度等，模具组合后应严格按照要求涂刷脱模剂或水洗剂。预制构件的质量和精度是保证建筑质量的基础，也是预制装配整体式建筑施工的关键工序之一，为了保证构件质量和精度，必须采用专用的模具进行构件生产，预制构件生产前应对模具进行检查验收，严禁采用地胎模等“土办法”上马。
(5)、钢筋加工绑扎。钢筋加工和绑扎工序类似于传统工艺，但应严格保证加工尺寸和绑扎精度，有条件时可采用数控钢筋加工设备，构件钢筋在模具内的保护层厚度应进行严格控制，采用塑料钢筋马凳控制干净的混凝土保护层厚度。
pc混凝土预制构件的制作与生产工艺
pc混凝土预制构件的制作与生产工艺
第一节 PC外墙板预制技术
产品概况
PC外墙板板厚有160mm、180 mm等，由于外饰面砖及窗框在预制过程中完成，在现场吊装后只需安装窗扇及玻璃即可，这样给现场施工提供了很大方便，但同时也给构件生产提出了很高要求，是对生产工艺和生产技术的一次新挑战。
PC外墙板预制技术的难点及关键
(1) PC外墙板面砖与混凝土一次成型，因此保证面砖的铺贴质量是产品质量控制的关键；
(2) PC外墙板窗框预埋在构件里，因此采取适当的定位和保护措施是保证产品质量的重点；
(3) 由于面砖、窗框、预埋件及钢筋等在混凝土浇捣前已布置好，因此对混凝土振捣提出了很高的要求，是生产过程控制的重点； (4) 由于PC外墙板厚度比较薄，侧向刚度比较差，对堆放及运输要求比较高，因此产品保护也是质量控制的重点；
(5) 要保证PC外墙板的几何尺寸和尺寸变化，钢模设计也是生产技术的关键。
PC外墙板生产工艺的确定
PC外墙板的生产布置在厂内的西侧场地进行，根据生产进度需要直排布置6个生产模位。蒸汽管道利用原有的外线路，同时根据生产模位的位置进行布置。构件蒸养脱模后直接吊至翻转区翻转竖立后堆放。钢筋加工成型在钢筋车间内进行，钢筋骨架在生产模位附近场地绑扎。混凝土由厂搅拌站供应。
PC外墙板模板主要采用钢模，钢筋加工成型后整体绑扎，然后吊到模板内安装，混凝土浇筑后进行蒸汽养护。生产过程中的模板清洁、
钢筋加工成型、面砖粘贴、窗框安装、预埋件固定、混凝土施工及蒸汽养护、拆模搬运等工序均采用工厂式流水施工，每个工种都由相对少数
固定的娴熟工人操作实施。PC外墙板生产工艺流程详图如下：
第二节 模具设计与组装技术
(1) 模具设计
根据建筑变化的需要及安装位置的不同，PC外墙板的尺寸形状变化较为复杂，同时对墙板的外观质量和外形尺寸的精度要求也很高，外形尺寸的长度和宽度误差均不得大于3mm，弯曲也应小于3mm。这些都给模具设计和制作增加了难度，要求模板在保证一定刚度和强度的基础上，既要有较强的整体稳定性，又要有较高的表面平整度，并且容易安装和调整，适应不同外形尺寸PC外墙板生产的需要。经过认真分析研究，结合PC外墙板的实际情况，最终确定如下模板配置方案： 模板组装成型
混凝土预制构件生产标准规范
混凝土预制构件生产标准规范
一、前言
混凝土预制构件生产标准规范是指对混凝土预制构件生产过程中各项技术要求、工艺规范、安全标准、质量要求等进行明确规定的文件。该标准规范的主要目的是为了确保混凝土预制构件生产的标准化、规范化、安全化和高效化。
本文将从混凝土预制构件的定义、生产过程、技术要求、工艺规范、安全标准、质量要求等方面，提供一个全面的、具体的、详细的标准规范。
二、混凝土预制构件的定义
混凝土预制构件是指在工厂或生产场地内，采用预制技术将混凝土制成标准化或非标准化的构件，然后将其运输到现场进行安装和使用。混凝土预制构件包括但不限于板、墙、柱、梁、桥墩、隧道衬砌、护坡、排水系统、路缘石等。
三、混凝土预制构件的生产过程
1.材料准备：混凝土预制构件的生产需要使用水泥、砂子、石子、添加剂等材料，这些材料需要经过严格筛选和配比，确保其符合相关标准要求。
2.模具制作：根据混凝土预制构件的设计要求，制作相应的模具。
3.混凝土搅拌：将预先准备好的材料放入混凝土搅拌机中，经过搅拌后形成混凝土浆料。
4.浇注：将混凝土浆料倒入准备好的模具中，利用振动设备使其均匀分布，然后进行振实。
5.养护：混凝土预制构件在模具中养护一定时间后，取出模具进行养护，保证其强度和耐久性。
6.包装和运输：混凝土预制构件在养护期结束后，进行包装和运输，最终送至现场进行安装。
四、混凝土预制构件的技术要求
1.材料要求：混凝土预制构件所使用的材料应符合国家相关标准和要求，且应符合设计要求。
2.模具要求：混凝土预制构件的模具应符合国家相关标准和要求，且应符合设计要求，模具的表面应光洁平整，不应有裂缝、毛刺等缺陷。
3.混凝土浆料要求：混凝土预制构件的混凝土浆料应具有良好的流动性和均匀性，且应符合设计要求的强度等级和配制比。
4.振动要求：混凝土预制构件的振动应均匀有力，振动时间应符合设计要求，以确保混凝土浆料的均匀分布。
