聚氯乙烯及其增塑剂综述

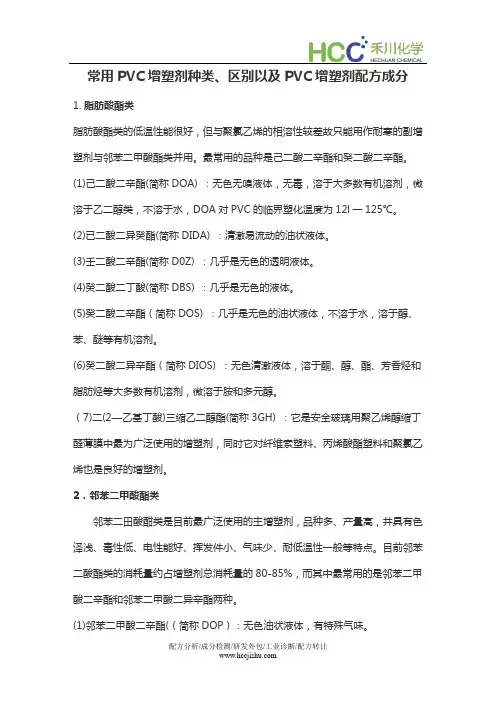

常用PVC增塑剂种类、区别以及PVC增塑剂配方成分
常用PVC增塑剂种类、区别以及PVC增塑剂配方成分1.脂肪酸酯类脂肪酸酯类的低温性能很好，但与聚氯乙烯的相溶性较差故只能用作耐寒的副增塑剂与邻苯二甲酸酯类并用。
最常用的品种是己二酸二辛酯和癸二酸二辛酯。
(1)己二酸二辛酯(简称DOA) ：无色无嗅液体，无毒，溶于大多数有机溶剂，微溶于乙二醇类，不溶于水，DOA对PVC的临界塑化温度为12l一125℃。
(2)已二酸二异癸酯(简称DIDA) ：清澈易流动的油状液体。
(3)壬二酸二辛酯(简称D0Z) ：几乎是无色的透明液体。
(4)癸二酸二丁酸(简称DBS) ：几乎是无色的液体。
(5)癸二酸二辛酯（简称DOS) ：几乎是无色的油状液体，不溶于水，溶于醇、苯、醚等有机溶剂。
(6)癸二酸二异辛酯（简称DIOS) ：无色清澈液体，溶于酮、醇、酯、芳香烃和脂肪烃等大多数有机溶剂，微溶于胺和多元醇。
（7)二(2—乙基丁酸)三缩乙二醇酯(简称3GH) ：它是安全玻璃用聚乙烯醇缩丁醛薄膜中最为广泛使用的增塑剂，同时它对纤维索塑料、丙烯酸酯塑料和聚氯乙烯也是良好的增塑剂。
2．邻苯二甲酸酯类邻苯二田酸酣类是目前最广泛使用的主增塑剂，品种多、产量高，井具有色泽浅、毒性低、电性能好、挥发件小、气味少、耐低温性一般等特点。
目前邻苯二酸酯类的消耗量约占增塑剂总消耗量的80-85%，而其中最常用的是邻苯二甲酸二辛酯和邻苯二甲酸二异辛酯两种。
(1)邻苯二甲酸二辛酯(（简称DOP）：无色油状液体，有特殊气味。
(2)邻苯二甲酸二异辛酯(简称DIOP) ：几乎是无色的粘稠液体，溶于大多数有机溶剂和烃类。
(3)邻苯二甲酸二异癸酯(简称DIDP) ：粘稠液体，溶于大多数有机溶剂和烃类，不溶于或微溶于甘油、乙二醇和某些胺类。
它的挥发性比DOP小。
耐迁移，是一种低挥发性增塑剂，又耐老化，电性能好，但相溶性差些。
(4)邻苯二甲酸二异壬酯(简称DINP）：透明油状液体，其高温下的挥发性只是DOP的一半。
聚氯乙烯塑料中邻苯二甲酸酯增塑剂标准样品
聚氯乙烯塑料中邻苯二甲酸酯增塑剂标准样品邻苯二甲酸酯（Phthalates）是一类常见的塑化剂，主要用于增加塑料的柔韧性和耐久性。
其中，聚氯乙烯塑料（Polyvinyl Chloride, PVC）是一种广泛使用邻苯二甲酸酯的材料。
为了保证邻苯二甲酸酯塑化剂的增塑效果和质量，需要有相应的标准样品进行检测和评估。
邻苯二甲酸酯增塑剂标准样品的制备是评估塑化剂质量和性能的关键步骤。
标准样品必须具备以下特点：1.代表性：标准样品应能够代表市场上常见的邻苯二甲酸酯增塑剂的组成和含量。
通过调查和研究市场上可用的邻苯二甲酸酯增塑剂商品样品，可以选择几个最常用的样品作为标准样品。
2.稳定性：标准样品应具有良好的稳定性，能够在长期存储和使用中保持成分和性能的稳定。
为了确保稳定性，可以使用封存和贮存条件合适的容器存储标准样品。
3.纯度和准确度：标准样品应具有高纯度和准确的成分含量。
纯度可以通过化学方法或物理方法进行验证，确保标准样品的成分和含量与所要求的一致。
4.可追踪性：标准样品的制备应符合一定的标准和规范，确保制备过程的可追溯性。
制备过程应详细记录，包括使用的原材料、操作步骤和制备条件等。
邻苯二甲酸酯增塑剂标准样品的制备可以采用以下方法：1.纯化法：根据邻苯二甲酸酯增塑剂的化学性质，可以采用溶剂萃取等方法，将目标成分从混合物中纯化出来。
纯化后的样品再经过检测和分析，确保成分和含量的准确性。
2.配制法：根据市场上常见的配方和成分比例，可以制备出目标成分含量一定的标准样品。
在制备过程中，需要控制原材料的质量和配比，确保样品的准确性和稳定性。
3.认证法：可以通过委托第三方实验室进行认证，由其制备出符合国际或行业标准的标准样品。
该方法具有可追溯性和可信度较高，但是制备过程时间较长且成本较高。
总之，邻苯二甲酸酯增塑剂标准样品的制备对于评估塑化剂质量和性能具有重要意义。
通过合理选择制备方法和准确控制制备过程，可以获得代表性、稳定性和准确性较高的标准样品，为塑化剂市场的监管和质量控制提供支持。
氯乙烯乳液聚合方法制造聚氯乙烯增塑树脂
单体中。这种聚合体系可以有效防止聚合物粒子
的凝聚，从而得到粒径很小的聚合物树脂，一般
乳液法生产的 PVC 树脂的粒径为 0.10.2mm，悬浮 法为 20―200mm。引发剂体系与悬浮聚合也有所
不同，通常是含有过硫酸盐的氧化还原体系。干
燥方法也设计成可以保持较小的粒径的方式,常
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话告诉它们
叫分散型树脂），少量用于乳胶。在欧洲，各种
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话告诉它们
乳液工艺也用于生产通用树脂，尤其是压延和挤 出用树脂。
氯乙烯乳液聚合方法的最终产品为制造聚
氯乙烯增塑糊所用的的聚氯乙烯糊树脂 （E-PVC），工业生产分两个阶段：第一阶段氯乙
烯单体经乳液聚合反应生成聚氯乙烯胶乳，它是
常采用一些喷雾干燥剂。由于不可能将乳化剂完 全除去，因此用乳液法生产的树脂不能用于生产
需要高透明性的制品如包装薄膜或要求吸水性
很低的制品如电线绝缘层。一般来说乳液聚合
PVC 树脂的高于悬浮聚合的树脂，然而需要以液 体形式配料的用户使用这种树脂，如糊树脂。在
美国大部分乳液聚合的树脂产品都是糊树脂（又
乳液聚合生产工艺
乳液法聚合是在乳化剂存在下，将 VCM 分散
在水中形成乳状液，然后引发聚合生产乳液 PVC
树脂的方法.策合时，整个体系发生了相转变过 程，即从开始时的液一液乳状液系统.经聚合后
转变为固一液乳状液系统。
它们是她的化身，在每一个夜晚，她都和它们约会，将那些悄悄话告诉它们
乳液聚合与悬浮聚合基本类似，只是要采用 更为大量的乳化剂，并且不是溶于水中而是溶于
后，经剪切作用崩解为直径更小的颗粒而形成不 沉降的聚氯乙烯增塑糊，工业上称之为聚氯乙烯
聚氯乙烯
聚氯乙烯（polyvinylchloride ）一、 聚氯乙烯的结构聚氯乙烯是无定形的线型、非结晶的聚合物，基本无支链，链节排列规整。
聚合度n 的数目一般为500～20000。
二、 聚氯乙烯的性质氯乙烯的聚合物。
英文缩写PVC 。
聚氯乙烯是仅次于聚乙烯的第二大塑料品种。
玻璃化温度80～85℃，密度1.35～1.45g/cm³，使用温度-15～60℃。
PVC 具有优良的耐酸碱、耐磨、耐燃及绝缘性能，与大多数增塑剂的混合性好，因此可大幅度改变材料的力学性能。
加工性能优良，价格便宜，但对光、热稳定性差，100℃以上或光照下性能迅速下降。
1、 稳定性聚氯乙烯树脂的软化点低，约75-80℃，脆化温度低于-50~ -60℃，大多数制品长期使用温度不宜超过55℃，特殊配方的可达90℃。
若聚氯乙烯树脂纯属头-性相接面怕线型结构，内部无支链和不饱和键，尽管C-Cl 键能相对较小，聚氯乙烯树脂的稳定性也应当是比较高的。
但即使纯度很高的聚氯乙烯树脂，长期在100℃以上或受紫外线辐射就开始有氯化氢气体逸出。
说明其分子结构中存在尖性基团或不稳定结构。
时间越长、降解越多、温度越高，降解速度越快，在氧或空气存在下降解速度更快。
普遍认为，聚氯乙烯大分子末端基及内部的双键结构是引起降解的弱点，与双键相邻碳原子上的氯原子不安定：脱去HCl 后，形成共轭的不饱和键。
该反应会连锁进行，得到多个双键共轭的聚乙炔结构。
实验证明将聚氯乙烯的双键氯化饱和后，脱HCl 速度大为了低。
在聚合反应、后外理及树脂加工过程中，聚氯乙烯都可能和氧形成氧化物，后导致生成羰基-烯丙基，羰基与双键其轭使双键相邻碳原子上的氯原子极为活CH 2-CH-CH=CHClCH 2-CH-CH=CHCl+ClCH=CH-CH=CHCl+HCl泼，很容易脱降氯化氢。
不少人认为，这很可有是引起聚氯乙烯降角的主要根源。
聚氯乙烯树脂中的支化点也是引起降解的弱点，支化点碳原子上氯原子不安定，也易引起脱氯化氢（叔碳上的氯比仲碳上的氯更容易反应）：最后也生成具有共轭双键的多烯烃结构另外聚氯乙烯分子末端上的一些引发剂残基，反常的头一头连接结构（相邻的氯原子稳定性差）等都可能降低氯乙烯的稳定性。

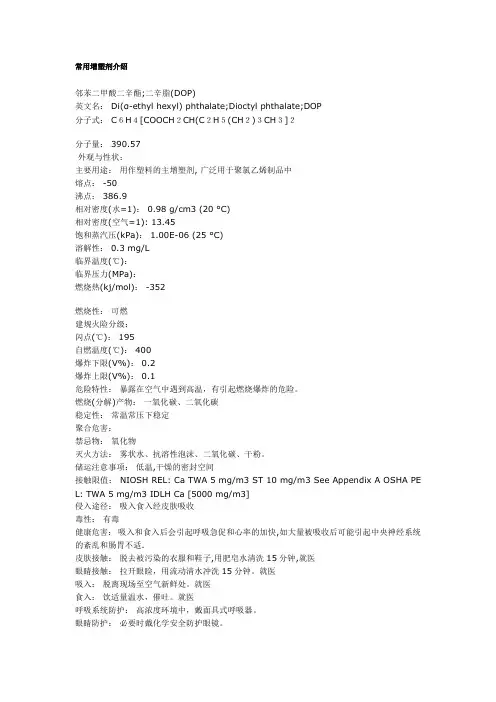

常用增塑剂介绍
常用增塑剂介绍邻苯二甲酸二辛酯;二辛脂(DOP)英文名：Di(α-ethyl hexyl) phthalate;Dioctyl phthalate;DOP分子式： C６H４[COOCH２CH(C２H５(CH２)３CH３]２分子量： 390.57外观与性状：主要用途：用作塑料的主增塑剂, 广泛用于聚氯乙烯制品中熔点： -50沸点： 386.9相对密度(水=1)： 0.98 g/cm3 (20 °C)相对密度(空气=1): 13.45饱和蒸汽压(kPa)： 1.00E-06 (25 °C)溶解性： 0.3 mg/L临界温度(℃)：临界压力(MPa)：燃烧热(kj/mol)： -352燃烧性：可燃建规火险分级：闪点(℃)： 195自燃温度(℃)： 400爆炸下限(V%)： 0.2爆炸上限(V%)： 0.1危险特性：暴露在空气中遇到高温，有引起燃烧爆炸的危险。
燃烧(分解)产物：一氧化碳、二氧化碳稳定性：常温常压下稳定聚合危害：禁忌物：氧化物灭火方法：雾状水、抗溶性泡沫、二氧化碳、干粉。
储运注意事项：低温,干燥的密封空间接触限值： NIOSH REL: Ca TWA 5 mg/m3 ST 10 mg/m3 See Appendix A OSHA PE L: TWA 5 mg/m3 IDLH Ca [5000 mg/m3]侵入途径：吸入食入经皮肤吸收毒性：有毒健康危害：吸入和食入后会引起呼吸急促和心率的加快,如大量被吸收后可能引起中央神经系统的紊乱和肠胃不适.皮肤接触：脱去被污染的衣服和鞋子,用肥皂水清洗15分钟,就医眼睛接触：拉开眼睑，用流动清水冲洗15分钟。
就医吸入：脱离现场至空气新鲜处。
就医食入：饮适量温水，催吐。
就医呼吸系统防护：高浓度环境中，戴面具式呼吸器。
眼睛防护：必要时戴化学安全防护眼镜。
防护服：穿工作服。
手防护：戴防护手套。
邻苯二甲酸二丁酯DBP性分子式：C16H22O4 分子量：278.35该产品主要用作纤维素树脂和聚氯乙烯的主增塑剂，特别适用于硝酸纤维素涂料。
树脂材料PVC 的性能解析
PVC分子式本色为微黄色半透明状，有光泽。
透明度胜于聚乙烯、聚丙烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。
常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等。
是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。
目录PVC塑料特征性能和用途、熔体指数介绍英文名称结构简式材料性质Polyvinyl chloride注塑模工艺条件pvc分类PVC性能及识别PVC改性PVC塑料的合成悬浮聚合乳液聚合本体聚合溶液聚合PVC塑料特征性能和用途、熔体指数介绍英文名称结构简式材料性质Polyvinyl chloride注塑模工艺条件pvc分类PVC性能及识别PVC改性PVC塑料的合成悬浮聚合乳液聚合本体聚合溶液聚合展开PVC的几种主要缩写及含义1、化工领域指化合物聚氯乙烯。
polyvinyl chloride。
这是PVC使用最广泛的含义。
2、医学上指不规则心跳。
premature ventricular contraction3、在电子领域，指在A TM、X.25中的持久虚拟链路。
permanent virtual circuit编辑本段PVC塑料特征性能和用途、熔体指数介绍[1]PVC （聚氯乙烯）化学和物理特性刚性PVC是使用最广泛的塑料材料之一。
PVC 材料是一种非结晶性材料。
PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。
PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。
然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。
PVC在加工时熔化温度是一个非常重要的工艺参数，如果此参数不当将导致材料分解的问题。
PVC的流动特性相当差，其工艺范围很窄。
特别是大分子量的PVC材料更难于加工（这种材料通常要加入润滑剂改善流动特性），因此通常使用的都是小分子量的PVC材料。
聚氯乙烯是什么
聚氯乙烯是什么聚氯乙烯（Polyvinyl Chloride，PVC）是一种常见的合成塑料。
它由乙烯（ethylene）与氯气（chlorine）反应得来，属于热塑性塑料。
聚氯乙烯具有许多独特的性质和广泛的应用领域，在建筑、医疗、汽车、电子等行业中都有广泛的应用。
本文将详细介绍聚氯乙烯的性质、制造过程以及应用领域。
首先，让我们来了解聚氯乙烯的基本性质。
聚氯乙烯是一种白色或淡黄色的固体，具有良好的机械强度和化学稳定性。
它是一种无味无臭的塑料，在室温下是不溶于水的。
聚氯乙烯可以通过添加剂的调整来改变其性质，例如增塑剂可以使其更柔软，而稳定剂可以提高其耐热性。
聚氯乙烯的密度通常在1.38至1.58 g/cm³之间，并且可以根据需要制造不同硬度和强度的聚氯乙烯。
聚氯乙烯的制造过程相对简单，它可以通过聚合反应获得。
聚合反应是将乙烯与氯气在高温下反应得到的。
首先，乙烯分子中的双键被氯气中的氯原子取代，形成单体单元。
然后，这些单体单元在聚合催化剂的作用下连续连接在一起，形成高分子量的聚氯乙烯。
这种聚合反应可以通过不同的方法进行，例如乳液聚合、悬浮聚合和溶液聚合等。
由于聚氯乙烯具有许多独特的性质，使得它在各行各业中得到广泛应用。
首先，聚氯乙烯在建筑领域中是非常重要的材料。
它可以用于制造各种建筑材料，如窗框、地板、壁板等。
聚氯乙烯具有优良的抗腐蚀性能，可以很好地抵抗污染物和化学物质的侵蚀，因此被广泛应用于化工厂、污水处理厂等场所。
此外，在医疗领域，聚氯乙烯也是一种常用的材料，可以用于制造医疗器械、输液管等。
聚氯乙烯具有良好的抗菌性和耐高温性，非常适合医疗器械的使用。
在电子领域，聚氯乙烯也是一种重要的材料，可以用于制造电线、电缆及绝缘材料等。
除了以上提到的应用领域，聚氯乙烯还可以用于制造水槽、家具、玩具、衣物等。
它具有良好的加工性能和可塑性，可以通过注塑、挤出、吹塑等加工方法制造各种形状和尺寸的产品。
聚氯乙烯价格低廉，性能稳定，因此被广泛应用于大量的日常用品的制造。
新塑网-五大通用塑料-聚氯乙烯(PVC)的基本知识及发展前景
五大通用塑料-聚氯乙烯（PVC）新塑网通用塑料有五大品种，即聚乙烯（PE）、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)及ABS。
它们都是热塑性塑料。
聚氯乙烯（PVC）聚氯乙烯是由氯乙烯聚合而得的塑料，通过加入增塑剂，其硬度可大幅度改变。
它制成的硬制品以至软制品都有广泛的用途。
聚氯乙烯的生产方法有悬浮聚合法、乳液聚合法和本体聚合法，以悬浮聚合法为主。
中文名称简称PVC，由氯乙烯在引发剂作用下聚合而成的热塑性树脂。
是氯乙烯的均聚物。
氯乙烯均聚物和氯乙烯共聚物统称为氯乙烯树脂。
PVC为无定形结构的白色粉末，支化度较小。
工业生产的PVC分子量一般在5万～12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加；无固定熔点，80～8聚氯乙烯5℃开始软化，130℃变为粘弹态，160～180℃开始转变为粘流态；有较好的机械性能，抗张强度60MPa左右，冲击强度5～10kJ/m2；有优异的介电性能。
但对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并进一步自动催化分解，引起变色，物理机械性能也迅速下降，在实际应用中必须加入稳定剂以提高对热和光的稳定性。
PVC很坚硬，溶解性也很差，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。
PVC溶解在丙酮-二硫化碳或丙酮－苯混合溶剂中，用于干法纺丝或湿法纺丝而成纤维，称氯纶。
具有难燃、耐酸碱、抗微生物、耐磨并具有较好的保暖性和弹性。
英文名称Polyvinyl chloride polymer = PVC分子结构分子结构化工领域指化合物聚氯乙烯。
polyvinyl chloride。
这是PVC使用最广泛的含义。
结构简式这种材料的结构如下：[ ―CH2 ―CHCl― ]n碳原子为锯齿形排列，所有原子均以σ键相连。
所有碳原子均为sp3杂化。
材料性质Polyvinyl chloride给水用硬聚氯乙烯（PVC-U）管件密度1380 kg/m3杨氏弹性模量(E) 2900-3400 MPa拉伸强度(σt) 50-80 MPaElongation @ break 20-40%Notch test 2-5 kJ/m2玻璃转变温度87℃熔点212℃Vicat B1 85℃导热率(λ）0.16 W/m.K热膨胀系数(α）8 10-5 /K热容(c) 0.9 kJ/(kg·K)吸水率(ASTM) 0.04-0.4折射率硬质成型品1.52~1.55Price 0.5-1.25kg聚氯乙烯的最大特点是阻燃，因此被广泛用于防火应用。
