采样控制系统动态性能和稳定性分析的混合仿真研究
精选资料
可修改编辑 采样控制系统动态性能和稳定性分析的混合仿真研究
一·实验目的
1．学习用混合仿真方法研究采样控制系统。
2．深入理解和掌握采样控制的基本理论。
二·实验要求
1．利用实验设备设计并实现已知被控对象为典型二阶连续环节的采样控制混合仿真系统。
2．改变数字控制器的采样控制周期和放大系数，研究参数变化对采样控制系统的动态性能和稳定性的影响。
三·实验原理
进入实验界面后，先对实验类别进行设置（选择实验九或实验十），通过对界面下边开关来选择，点击开关向上（对应紫色信号灯亮）即选择采样控制混合仿真研究（即实验九）；点击开关向下（对应绿色信号灯亮）即选择采样控制系统串联校正混合研究（即实验十）。选择“采样时间”为“200Hz/5ms”。
四·实验所用仪器
PC微机（含实验系统上位机软件）、ACT-I实验箱、USB2.0通讯线
五·实验步骤和方法
1．利用实验设备设计并实现已知被控对象为典型二阶连续环节的采样控制混合仿真系统。
2．改变数字控制器的采样控制周期和放大系数，研究参数变化对采样控制系统的动态性能和稳定性的影响。
具体步骤：
1．采样控制系统的混合仿真研究方法
（1）参阅本实验附录1（1）以及图9.1.1和图9.1.2，利用实验箱上的电模拟单元电路U9和U11，设计并连接已知传递函数的连续被控对象的模拟电路。
（2）将实验箱上的数据处理单元U3模拟量输出端“O1”与被控对象的模拟电路的输入端（对应图9.1.2的r(t)端）相连，同时将该数据处理单元U3的模拟量输入端口“I1”与被控对象的模拟电路的输出端（对应图9.1.2的c(t)端）相连。再将运放的锁零端“G”与电源单元U1的“-15V”相连。注意，实验中运放没有锁零，而模拟电路中包含“电容”，故每次实验启动前，必须对电容短接放电，以免影响实验结果。
（3）接线完成，经检查USB通讯线是否接好，再给实验箱上电后，启动上位机程序，进入主界面。界面上的操作步骤如下：
①通道接线设置”:将环节的输出端Uo接到U3单元的A/D输入端I1，U3单元的D/A信号发生端接到环节的输入端Ui。
②硬件按上述接线完后，检查USB通讯连线是否接好和检查实验箱电源是否正常后，点击LabVIEW上位机界面程序中的“RUN”按钮运行实验界面，如果有问题则请求指导教师帮助。
③进入实验界面后，先对实验类别进行设置（选择实验九或实验十），通过对界面下边开关来选择，点击开关向上（对应紫色信号灯亮）即选择采样控制混合仿真研究（即实验九）；点击开关向下（对应绿色信号灯亮）即选择采样控制系统串联校正混合研究（即实验十）。精选资料
可修改编辑 选择“采样时间”为“200Hz/5ms”。
④完成实验类别设置，然后设置“测试信号设置”框内的参数项，设置“信号幅值”为“1”（根据实验曲线调整大小），设置“采样时间”为“200Hz/5ms”，“采样开关T”为“1 ms”，然后选择“采样控制系统混合仿真研究”，此时数字控制器是一比例放大器，可先设置Kp=1。
注意允许的采样周期最小值为1ms。小于此值即不能保证系统运行正常。
⑤以上设置完成后，按“启动/暂停”键启动实验或暂停实验，动态波形得到显示，如上述参数设置合理就可以在主界面中间得到系统的“阶跃响应”。
⑥按实验报告需要，将图形结果保存为位图文件，操作方法参阅软件使用说明书。
2．采样控制系统的动态性能和稳定性研究
（1）在上位机界面上，重新调用“采样控制”，固定采样时间和采样开关T，改变数字控制器的放大系数，观测放大系数变化对采样控制系统的动态性能和稳定性的影响。具体操作方法参照本实验步骤1所述。
（2）在上位机界面上，重新调用“采样控制”， 固定放大系数，改变数字控制器的采样时间和采样开关T，观测采样控制时间和采样开关T的变化对采样控制系统的动态性能和稳定性的影响。具体操作方法参照本实验步骤1所述。
3．对以上实验结果进行分析研究，完成实验报告。
附录：
1．采样控制系统的混合仿真研究方法
（1）已知的连续被控对象传递函数及其电路模拟
已知连续被控对象系统结构框图如图9.1.1所示：
此系统传递函数为：
50()(2)GSSS （9－1）
此连续被控对象可用图9.1.2所示电路模拟：
R(s)图9.1.110.2s0.5s+15C(s)r(t)图9.1.21u200kR0-+C+100kR1+c(t)C1u-500k+R精选资料
可修改编辑
（2）采样控制系统的结构方块图及其实现
采样控制系统的结构方块图如图9.2.1所示。图中虚线框内部分，包括测试信号、比较器、采样开关、数字控制器和零阶保持器等，由上位机和数据处理系统实现；而框外部分，即连续被控对象则采用图9.2.1TR(s)TKp1-es-Tss(s+1)50C(s)微机运算，包括测试信号产生，比较器，比例控制器，保持器等r(t)图9.2.21u200kR0-+C+100kR1+c(t)C1u-500k+R精选资料
可修改编辑 电路模拟实现。因为该仿真系统，既有模拟部分，又有数字部分，故称之为“混合仿真系统”。用混合仿真系统研究采样控制系统，比用电路模拟系统或全数字仿真系统都优越，因为它更接近实际系统。其电路连接图如图9.2.2所示：
2．采样控制系统的动态性能和稳定性分析
（1）采样控制系统的稳定性判断
对于图9.2.1所示采样控制系统，在采样周期和放大系数确定后，可以用离散控制的基本理论来判断闭环控制的稳定性。
先将模拟对象离散化，图9.2.1所示闭环采样系统的开环脉冲传递函数为：
122222150()[](2)150(1)[](2)12.5[(21)(12)] (1)()TSTTTTeGzZSSSzZSSTezeTezze
（9－2）
数字控制器的脉冲传递函数为： ()pDzK
故闭环脉冲传递函数为：
222222222()()()()()1()()12.5[(21)(12)]12.5[(21)(1)]12.5(12)TTTpTTTTTppCzDzGzWzRzDzGzKTezeTezKTeezKeTee（9－3）
得到闭环特征方程
22222212.5[(21)(1)]12.5(12)0TTTTTppzKTeezKeTee（9－4）
对二阶系统，可直接从闭环极点分布判断系统稳定性，如果极点在单位圆内，则系统是稳定的。 精选资料
可修改编辑 （2）数字控制器放大系数对动态性能和稳定性的影响
对于图9.2.1所示采样控制系统，当采样周期保持不变时，可以利用离散系统的稳定判据，求保证系统稳定的临界放大系数。可以看出，不同于二阶连续系统，放大系数太大只是使系统的动态性能变差，而不致于不稳定；而对于离散系统，则当放大系数太大时，系统将变不稳定。
（3）采样周期对动态性能和稳定性的影响
类似地，可以分析当放大系数保持不变时，增大采样周期将使系统的动态性能变差，直至不稳定。
六·实验注意事项
在实验过程中，要听从老师的指导，严格按照实验步骤进行，不能任意更改，不熟悉的仪器设备，应先请老师知道后使用，切勿随意乱动。
实验室如有问题发生，应首先用自己学过的知识，独立思考加以解决，努力培养独立分析问题和解决问题的能力，如自己不能解决可与指导老师共同讨论研究，提出解决问题的方法。
七·实验预习要求
每次实验前必须详细预习实验讲义，明了实验目的、原理方法及操作步骤，并在记录本上拟出简单的实验原理、使用方法及操作室的注意事项。
八·实验报告要求
实验进行时，必须随时把观察到的现象和实验数据，如实地记录在实验报告上，不得记在散页纸上，要养成良好的做原始记录的习惯。
精选资料
可修改编辑
机械工程控制基础实验指导书
《机械工程控制基础》实验指导书
青岛科技大学
2
前 言
机械工程控制基础是针对过程装备与控制工程专业而开设的一门专业基础课，主要讲解自动控制原理的主要内容，是一门理论性较强的课程，为了帮助学生学好这门课，能够更好的理解理论知识，在课堂教学的基础上增加了该实验环节。
《机械工程控制基础》实验指导书共编写了4个实验，有
实验一、典型环节模拟研究
实验二、典型系统动态性能和稳定性分析
实验三、控制系统的频率特性分析
实验四、调节器参数对系统调节质量的影响
《机械工程控制基础》实验指导书的编写主要依据“控制工程基础”教材的内容，结合本课程教学大纲的要求进行编写。利用计算机和MATLAB程序完成实验。
注：1）每个实验的实验报告均由5部分组成，最后一部分“实验数据分析”或“思考题”必须写。
2）每个实验所记录的图形均需标出横轴和纵轴上的关键坐标点。
3
目 录
实验一 典型环节模拟研究„„„„„„„„„„„„„„„„„„„„4
一、 实验目的
二、 实验要求
三、 实验原理
四、 实验内容及步骤
五、 实验报告要求
实验二 典型系统动态性能和稳定性分析„„„„„„„„„„„„„„7
一、 实验目的
二、 实验要求
三、 实验原理
四、 实验内容及步骤
五、 实验报告要求
实验三 控制系统的频率特性分析„„„„„„„„„„„„„„„„„9
一、 实验目的
二、 实验要求
三、 实验原理
四、 实验内容及步骤
五、 实验报告要求
实验四 调节器参数对系统调节质量的影响„„„„„„„„„„„„„11
一、 实验目的
二、 实验要求
三、 实验原理
四、 实验内容及步骤
五、 实验报告要求
附录一：MATLAB6.5的使用„„„„„„„„„„„„„„„„„„„„„13
4 实验一 典型环节模拟研究
一、实验目的
基于MATLAB控制系统的仿真与应用毕业设计论文
基于MATLAB控制系统的仿真与应用毕业设计论文
目录
一、内容概括................................................2
1. 研究背景和意义........................................3
2. 国内外研究现状........................................4
3. 研究目的和内容........................................5
二、MATLAB控制系统仿真基础..................................7
三、控制系统建模............................................8
1. 控制系统模型概述.....................................10
2. MATLAB建模方法.......................................11
3. 系统模型的验证与校正.................................12
四、控制系统性能分析.......................................14
1. 稳定性分析...........................................14
2. 响应性能分析.........................................16 3. 误差性能分析.........................................17
五、基于MATLAB控制系统的设计与应用实例分析.................19
1. 控制系统设计要求与方案选择...........................20
基于MATLAB的控制系统稳定性分析报告
. .. ..
.
.下载可编辑.
四川师范大学本科毕业设计
基于MATLAB的控制系统稳定性分析
学生姓名 宋宇
院系名称 工学院
专业名称 电气工程及其自动化
班 级 2010 级 1 班
学 号 **********
指导教师 杨楠
完成时间 2014年 5月 12日
. .. ..
.
.下载可编辑.
基于MATLAB的控制系统稳定性分析
电气工程及其自动化
本科生 宋宇 指导老师 杨楠
摘要 系统是指具有某些特定功能，相互联系、相互作用的元素的集合。一般来说，稳定性是系统的重要性能，也是系统能够正常运行的首要条件。如果系统是不稳定，它可以使电机不工作，汽车失去控制等等。因此，只有稳定的系统，才有价值分析与研究系统的自动控制的其它问题。为了加深对稳定性方面的研究，本设计运用了MATLAB软件采用时域、频域与根轨迹的方法对系统稳定性的判定和分析。
关键词：系统稳定性 MATLAB MATLAB稳定性分析
. .. ..
.
.下载可编辑.
ABSTRACT System is to point to have certain function, connect with
each other, a collection of interacting elements. Generally speaking, the
stability is an important performance of system, also is the first
condition of system can run normally. If the system is not stable, it could
本现代控制实验报告(3篇)
第1篇
实验名称：现代控制实验
实验日期：2023年X月X日
实验地点：XXX实验室
实验指导老师：XXX
一、实验目的
1. 理解现代控制理论的基本概念和原理。
2. 掌握使用MATLAB进行控制系统设计与仿真。
3. 学习使用控制器参数整定方法，提高控制系统的性能。
4. 分析系统稳定性，掌握李雅普诺夫稳定性理论的应用。
二、实验原理
现代控制理论主要研究如何设计控制器，使系统的动态性能满足特定的要求。实验中，我们将通过MATLAB软件实现以下内容：
1. 控制系统建模：使用传递函数、状态空间等数学模型描述控制系统。
2. 控制器设计：设计PID控制器、模糊控制器等，实现系统性能的优化。
3. 系统仿真：在MATLAB中搭建仿真模型，观察控制效果。
4. 稳定性分析：运用李雅普诺夫稳定性理论，分析系统的稳定性。
三、实验器材
1. MATLAB软件
2. 电脑
3. 控制系统实验平台
四、实验内容
1. 控制系统建模
（1）根据实验平台提供的参数，建立控制系统的传递函数模型。 （2）使用MATLAB的控制系统工具箱，将传递函数模型转换为状态空间模型。
2. 控制器设计
（1）设计PID控制器，通过调整参数实现系统性能的优化。
（2）设计模糊控制器，使用MATLAB的模糊逻辑工具箱实现控制器的设计。
3. 系统仿真
（1）在MATLAB中搭建仿真模型，将控制器与被控对象连接。
（2）设置仿真参数，进行系统仿真，观察控制效果。
4. 稳定性分析
（1）使用李雅普诺夫稳定性理论，分析系统的稳定性。
（2）根据稳定性分析结果，调整控制器参数，提高系统稳定性。
五、实验步骤
1. 打开MATLAB软件，进入控制系统工具箱。
2. 根据实验平台提供的参数，建立控制系统的传递函数模型。
3. 将传递函数模型转换为状态空间模型。
4. 设计PID控制器和模糊控制器，并设置控制器参数。

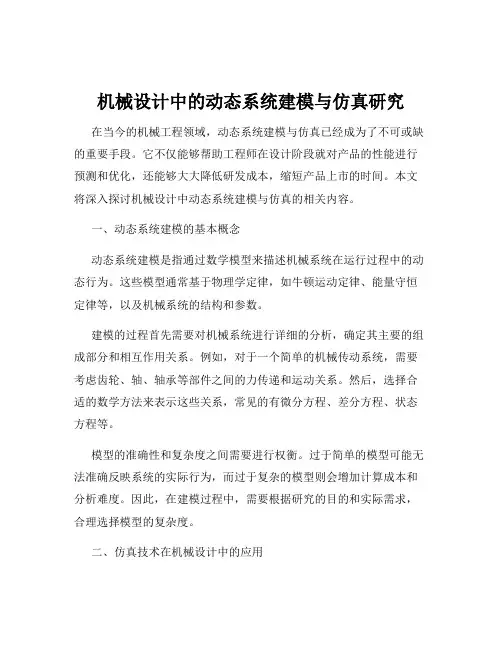

机械设计中的动态系统建模与仿真研究
